LED-Linearleuchten und Lichtbänder auswählen: lm/m, UGR, Montage

Ratgeber · Lineare Beleuchtung

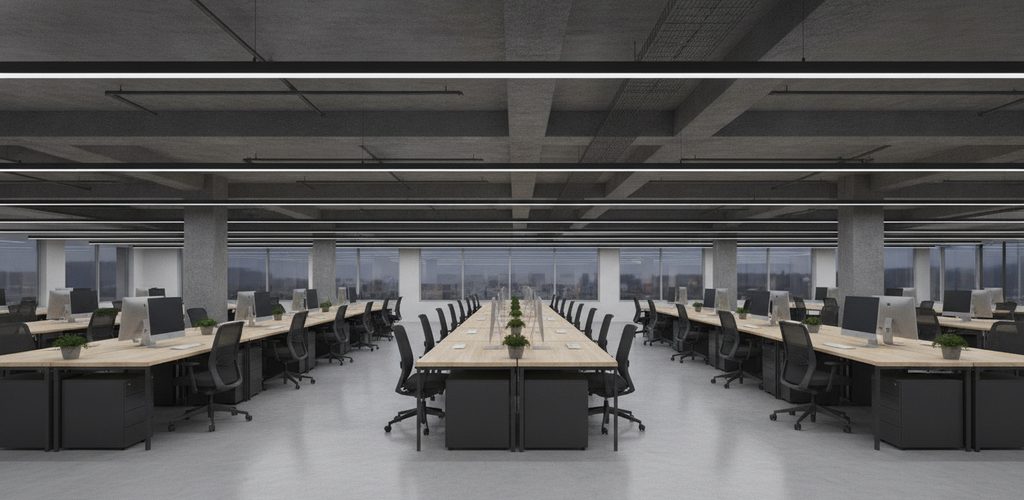

Lichtband im Büro, Linearleuchte in der Halle oder LED-Profil unter dem Küchenschrank: Lumen pro Meter, Optik, Blendung, Montage und Steuerung entscheiden über das Ergebnis. Der Überblick mit Richtwerten.

Inhalt

• Kennwerte: Lumen pro Meter, Effizienz, Maße
• Bauarten und Einsatzbereiche
• Beleuchtungsstärke und Anordnung
• Optik, Abdeckungen und Blendung
• Lichtfarbe und Farbwiedergabe
• Montagearten und Lichtbänder
• Steuerung, Sensoren und Notlicht
• Material, Schutzart und Stoßfestigkeit
• Anforderungen nach Einsatzbereich
• Lebensdauer, Wartung und Fehlersuche
• Kosten und Einsparung

Lineare LED-Leuchten verteilen das Licht ohne dunkle Stellen über ihre ganze Länge, sind sehr effizient, lassen sich zu durchgehenden Lichtlinien verbinden und in fast jede Architektur integrieren – vom Büro über Laden, Halle, Schule und Klinik bis zur Wohnung und zum Außenbereich.

Kennwerte: Lumen pro Meter, Effizienz, Maße

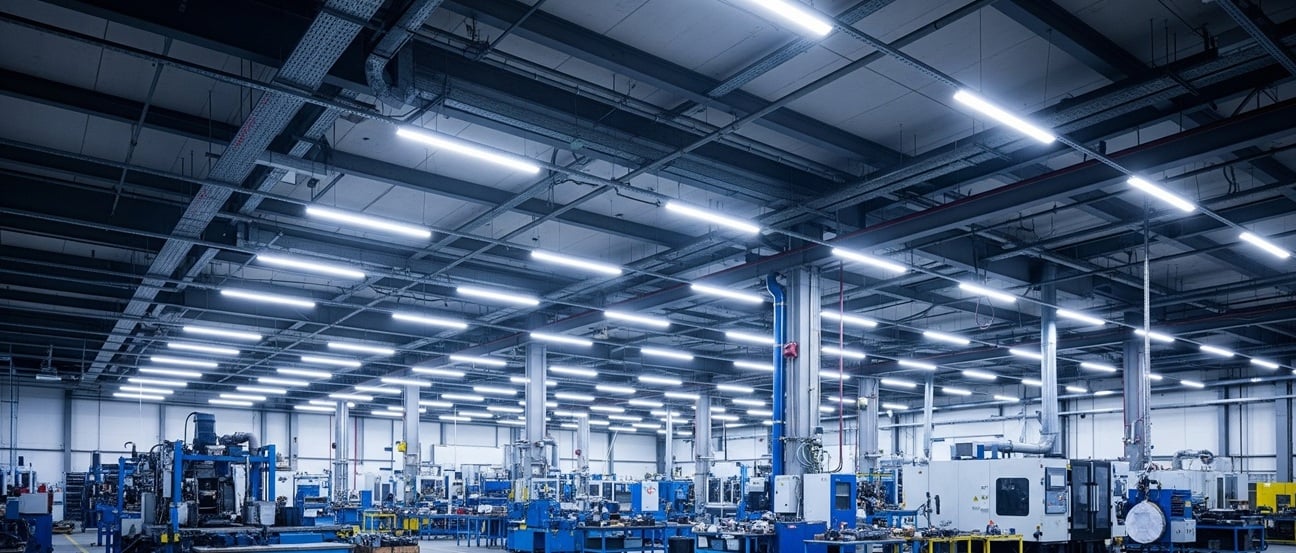

• Lichtstrom je Meter: dekorative Lichtlinien 500–1.500 lm/m, Büro 2.000–4.000 lm/m, Industrie 4.000–8.000 lm/m, Hochleistung in hohen Hallen 8.000–15.000 lm/m.
• Lichtausbeute: über 150 lm/W hervorragend, 120–150 lm/W gut, 100–120 lm/W Standard, unter 100 lm/W schwach.
• Leistung je Meter: 10–20 W/m sparsam, 20–40 W/m Standard, 40–80 W/m hoch, über 80 W/m extrem – abhängig von LED-Chips, Treiber, optischen Verlusten und geforderter Beleuchtungsstärke.
• Längen: modulare Systeme in 0,6, 1,2, 1,5 und 2,4 m, durchgehende Systeme 1–6 m und länger, Sonderlängen nach Projekt.
• Profilbreiten: schmal 20–40 mm, Standard 40–80 mm, breit 80–150 mm, Sonderprofile nach Design.

Mid-Power-LEDs erreichen 150–180 lm/W, High-Power-LEDs 120–150 lm/W, COB-LEDs 130–160 lm/W und Spezial-LEDs über 200 lm/W. In der fertigen Leuchte gehen davon im Treiber 5–15 %, in der Abdeckung 5–15 % und durch Wärme 5–10 % verloren – vergleichen Sie daher immer die Werte der ganzen Leuchte.

Bauarten und Einsatzbereiche

Lineare Leuchten finden Sie unter LED-Röhrenleuchten und LED-Feuchtraumleuchten, flexible Lichtlinien unter LED-Streifen.

Beleuchtungsstärke und Anordnung

Die Beleuchtungsstärke überschlagen Sie mit E = (Φ × UF × MF) ÷ A: E ist die Beleuchtungsstärke in Lux, Φ der gesamte Lichtstrom in Lumen, UF der Ausnutzungsgrad (0,3–0,8), MF der Wartungsfaktor (0,8–0,9) und A die Fläche in m². Nach Φ umgestellt, ergibt sich der nötige Lichtstrom.

Rechenbeispiel: Ein Büro mit 50 m² soll 500 lx erhalten, bei UF = 0,5 und MF = 0,8. Φ = 500 × 50 ÷ (0,5 × 0,8) = 62.500 lm – mit 3.000 lm/m sind das rund 21 m Lichtband. Für die verbindliche Planung ersetzt die Formel keine Lichtberechnung.

Richtwerte: Wohnräume 100–300 lx, Büros und Schulen 300–500 lx (für Schreib- und Bildschirmarbeit 500 lx nach DIN EN 12464-1), Industrie 200–500 lx, Läden 300–750 lx, Kliniken 300–1.000 lx. Für Arbeitsstätten gilt zusätzlich die ASR A3.4.

Anordnung: Für gleichmäßiges Licht sollte der Leuchtenabstand das 1,2- bis 1,5-Fache der Höhe über der Nutzfläche betragen, die Lichtkegel müssen sich überlappen; Wände und Ecken brauchen besondere Aufmerksamkeit. Leuchten verlaufen längs oder quer zur Raumachse, Kreuzanordnungen bringen maximale Gleichmäßigkeit. Modulare Systeme lassen sich später erweitern, LED-Streifen an markierten Stellen kürzen.

Gleichmäßigkeit (Emin/Ø): ab 0,7 sehr gut, ab 0,5 gut, ab 0,3 akzeptabel. Sie hängt von der LED-Dichte je Meter, der Abdeckung, dem Abstand zur beleuchteten Fläche und dem Abstrahlwinkel ab.

Optik, Abdeckungen und Blendung

Die meisten Linearleuchten strahlen symmetrisch zu beiden Seiten der Leuchtenachse. Asymmetrische Optiken lenken das Licht bevorzugt in eine Richtung – zur Wandflutung (Wallwashing), zum Fluten großer Flächen oder für Akzente. Abstrahlwinkel: 10–30° für Akzente, 30–60° für Allgemeinlicht, 60–120° für Ambientebeleuchtung, über 120° für die Grundbeleuchtung ganzer Räume.

Blendung (UGR): bis 16 sehr gering, etwa für technisches Zeichnen; bis 19 für Büro- und Bildschirmarbeit und Klassenräume; bis 22 für die Industrie; bis 28 für Lager. Abhilfe schaffen tiefere Reflektoren, Mikroprismen-Abdeckungen, begrenzte Leuchtdichten unter kritischen Winkeln und passende Abstände. Indirektes Licht wirkt weich und schattenarm, Wallwashing lässt Räume größer wirken, Akzentlicht setzt Blickpunkte.

Lichtfarbe und Farbwiedergabe

• Warmweiß (2.700–3.000 K): angenehm und entspannend, für Wohnräume, Hotels, Gastronomie und den Abend; betont warme Farben wie Rot und Orange.
• Neutralweiß (3.500–4.000 K): der Allrounder für Büros und Schulen, gibt alle Farben ausgewogen wieder und passt den ganzen Tag.
• Kaltweiß (5.000–6.500 K): tageslichtähnlich, fördert Konzentration und Wachheit, verbreitet in der Industrie; betont kühle Farben wie Blau und Grün.

Tunable White (2.700–6.500 K) folgt automatisch dem Tag: morgens von warm zu neutral, tagsüber kühl, abends wieder warm. Als Human Centric Lighting (HCL) kann es Rhythmus, Schlaf und Konzentration unterstützen. RGB liefert Farben und Effekte; RGBW ergänzt weiße LEDs für besseres Weißlicht, mehr Effizienz und bessere Farbwiedergabe.

Farbwiedergabe: Ra 95+ für Galerien und medizinische Einrichtungen, Ra 90+ für Modegeschäfte und Kosmetikstudios, Ra 80+ für Büros, Schulen und Wohnräume, Ra 70+ nur für reine Lager- und Verkehrsflächen – an den meisten Industriearbeitsplätzen verlangt die DIN EN 12464-1 Ra 80. Der Rotwert R9 zählt bei Lebensmitteln, in der Medizin, in Mode, Kosmetik und Gastronomie. Ein lückenloses, zeitlich stabiles Spektrum lässt Lebensmittel frisch wirken und sichert präzise Farbunterscheidung in Klinik, Qualitätskontrolle und Kunst.

Montagearten und Lichtbänder

• Einbau: der sauberste Look; braucht mindestens 80–120 mm Deckenhohlraum, eine tragfähige Unterkonstruktion, Wartungszugang und Wärmeabfuhr. Mit sichtbarem bündigem Rahmen, dunkel abgesetzt oder trimless – randlos eingespachtelt.
• Aufbau: die einfachste und günstigste Lösung, auch im Bestand – direkt verschraubt, auf Montageschienen, abgehängt bei hohen Decken oder magnetisch für leichte Demontage.
• Pendel: feste, höhenverstellbare oder schienengeführte Abhängungen; als Einzelleuchte, durchgehende Linie, geometrische Form (Kreis, Quadrat, Welle) oder in mehreren Lichtebenen.
• Integriert: in Möbel und Architektur – unter Oberschränken in der Küche, in Regalen, an Treppenstufen, in Fassadenelementen.

Lichtbänder verbinden: Präzise Verbinder ermöglichen gerade Linien, L-, T- und Kreuzverbindungen, Winkel wie 90° oder 120° und mit flexiblen Profilen auch Bögen. Der Strom läuft über die Verbinder (Durchverdrahtung) mit wenigen Kabeln, genormten Steckern und Aufteilung auf mehrere Phasen; spezielle Optiken an den Stößen sorgen für eine Linie ohne Unterbrechung. Schienensysteme erlauben, Leuchten hinzuzufügen oder zu versetzen; Tragschienen-Lichtbandsysteme vereinen Stromversorgung und Steuerung in einem Profil – die Profilösung für Hallen, Läden und Büros.

LED-Streifen mit 12 oder 24 V und Stecker-Netzteil können Sie selbst montieren. Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft.

Steuerung, Sensoren und Notlicht

• 0–10 V: analoge Steuerung, weit verbreitet, mit den meisten Systemen kompatibel und einfach zu installieren; lineare oder logarithmische Kennlinie.
• DALI: digital, jede Leuchte einzeln adressierbar, mit Statusrückmeldung, Gruppen und Szenen; gedimmt wird in 254 Stufen (8 Bit) auf einer logarithmischen Kurve.
• DMX512: schnelles Profiprotokoll aus der Bühnentechnik für komplexe Effekte, 512 Kanäle je Universum.
• Funk: Zigbee, Z-Wave oder WLAN mit App, Cloud-Steuerung und IoT-Anbindung.

Sensoren und Szenen: Präsenzmelder (PIR oder Radar) mit tageslichtabhängiger Regelung und einstellbarer Nachlaufzeit, Tageslichtsensoren für konstante Beleuchtungsstärke, Zeitsteuerung per Astro-Uhr im Außenbereich oder Wochenprogramm im Büro; integrierbar sind auch Rauchmelder und akustische Sensoren. Szenen speichern Helligkeit und Lichtfarbe je Tätigkeit, Effekte reichen bis zur Synchronisation mit Musik oder Video. Smart Metering misst den Verbrauch je Leuchte und bindet die Beleuchtung in die Gebäudeleittechnik ein.

Notlicht: Leuchten mit integriertem Notlichtmodul schalten bei Stromausfall automatisch auf Akku, mit Testfunktion und Statusanzeige. Zentralbatteriesysteme bündeln die Akkus extern, vereinfachen die Wartung, gelten als zuverlässiger und rechnen sich bei größeren Anlagen. Planung und Prüfung richten sich nach DIN EN 1838 und ASR A3.4/3.

Material, Schutzart und Stoßfestigkeit

Aluminiumprofile leiten Wärme sehr gut ab, sind korrosionsbeständig und eloxiert oder in RAL-Farben erhältlich. Kunststoffabdeckungen sind leicht, lichtdurchlässig, UV-beständig, einfärbbar und austauschbar. Edelstahl bietet maximale Korrosionsbeständigkeit, Hygiene und Festigkeit für aggressive Umgebungen.

• IP20: Berührungsschutz, kein Wasserschutz – trockene Räume wie Büros.
• IP44: Schutz gegen Fremdkörper über 1 mm und Spritzwasser – leicht feuchte Räume; im Bad gelten die Schutzbereiche nach DIN VDE 0100-701.
• IP65: staubdicht und strahlwassergeschützt – außen, Industrie, Feuchträume.
• IP67: geschützt bei zeitweiligem Untertauchen – außen und unter extremen Bedingungen. Für die Reinigung mit Hochdruckreinigern ist IP69 maßgeblich.

Stoßfestigkeit (IK): IK02 entspricht 0,2 J, IK07 2 J (500 g aus 40 cm), IK10 20 J (5 kg aus 40 cm); in der Industrie empfiehlt sich mindestens IK08. Vibrationsfeste Leuchten braucht es an Maschinen, in Fahrzeugen und in Erdbebengebieten. Temperaturbereiche: Standard −20 bis +40 °C, erweitert −40 bis +60 °C, Spezialausführungen −55 bis +85 °C.

Anforderungen nach Einsatzbereich

Lebensdauer, Wartung und Fehlersuche

Lebensdauer: L70 – der Rückgang auf 70 % des Anfangslichtstroms – liegt bei hochwertigen LEDs über 50.000 Stunden, bei Standard-LEDs bei 30.000–50.000 und bei günstigen bei 20.000–30.000 Stunden. Für anspruchsvolle Anwendungen gilt L80, für Premiumanlagen L90; der B-Wert (B10, B50) gibt an, welcher Anteil der Leuchten den L-Wert unterschreiten darf. Entscheidend sind Betriebstemperatur, Treiberqualität, Schalthäufigkeit sowie Feuchte, Staub und Vibration.

Wartungsplan: monatlich Sichtprüfung, je nach Verschmutzung vierteljährlich bis jährlich die Abdeckungen reinigen, halbjährlich die elektrischen Verbindungen prüfen, jährlich Lichtwerte messen sowie Sensoren und Steuerung testen. Modulare Bauweise, Ersatzteile und Upgrade-Fähigkeit erleichtern den Tausch; Selbsttest, Fernüberwachung und automatische Fehlermeldungen machen die Wartung planbar.

Zur Diagnose dienen Luxmeter, Spektrometer, Oszilloskop (Flimmern) und Wärmebildkamera, dazu DALI-Inbetriebnahme-Software, Apps und Lichtplanungssoftware wie DIALux. Am Lebensende werden Aluminiumprofile recycelt, LED-Module und Elektronik getrennt entsorgt. Achten Sie auf RoHS-Konformität und das EU-Energielabel (Klassen A–G, Datenbank EPREL); US-Programme wie ENERGY STAR oder DLC spielen in Europa kaum eine Rolle.

Kosten und Einsparung

Investition: Auf die Leuchten entfallen typischerweise 40–60 % der Kosten, auf Steuerung und Sensoren 15–25 %, auf Installation und Inbetriebnahme 20–30 % und auf die Planung 5–10 %. Den Preis bestimmen Lichtleistung und Effizienz, Material und Verarbeitung, die Steuerung sowie Zertifizierungen und Garantien.

Betriebskosten über 10 Jahre: Energie 60–70 %, Wartung 15–20 %, Austausch 10–15 %, Management 5–10 %. Die größten Hebel: hohe Lichtausbeute (über 150 lm/W), intelligente Steuerung (30–50 % weniger Verbrauch), lange Lebensdauer (80 % weniger Austausch) und geringer Wartungsaufwand (60 % weniger Servicekosten).

Einsparung: gegenüber Glühlampen 80–90 %, gegenüber T8-Leuchtstofflampen 50–70 %, gegenüber Halogen-Metalldampflampen 60–80 % und gegenüber anderen Entladungslampen 40–60 %. Bedarfsgerechtes Dimmen spart weitere 20–40 %, Präsenzsteuerung 30–50 %, Tageslichtregelung 40–60 % – zusammen bis zu 80 % gegenüber ungeregelten LED-Leuchten. T5- und T8-Leuchtstofflampen dürfen seit August 2023 in der EU nicht mehr in Verkehr gebracht werden; vorhandene Bestände dürfen noch verkauft und genutzt werden.

Amortisation: im Gewerbe 2–4 Jahre, in der Industrie 1–3, in öffentlichen Gebäuden 3–5 und in Privathaushalten 5–8 Jahre – dazu kommen Produktivität, Image und ein kleinerer CO₂-Fußabdruck.

Ausblick: Micro-LEDs, Quantum Dots und OLEDs verbessern Spektrum und Bauform, Li-Fi überträgt Daten per Licht, und Sensornetze, KI-Optimierung und digitale Zwillinge vernetzen die Beleuchtung mit dem Gebäude.
