Ratgeber · Lichterketten

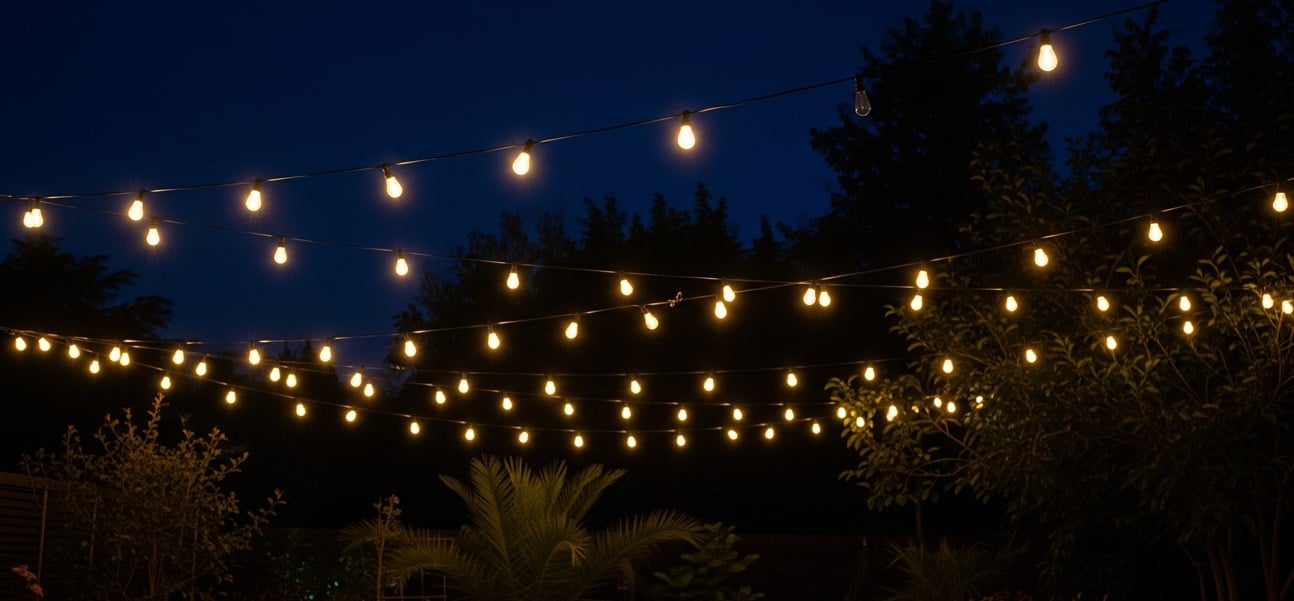

Ob Weihnachtsbaum, Terrasse oder Schaufenster: Bei Lichterketten entscheiden Schutzart, Stromversorgung und Länge über Sicherheit und Wirkung. Der Überblick zeigt, worauf es bei der Auswahl ankommt.

Inhalt

• Kettentypen
• LED oder Glühlämpchen?
• Innen oder außen
• Länge und Lichterzahl
• Farben und Effekte
• Stromversorgung
• Sicherheit und Prüfzeichen
• Montage
• Smarte Steuerung
• Saisonal oder ganzjährig
• Wartung und Lagerung

Lichterketten schaffen Atmosphäre in Wohnung, Garten, Gastronomie und Handel – zu Festen oder das ganze Jahr. LED-Technik macht sie sparsam, langlebig und vielseitig.

Kettentypen

• Klassische Glühlämpchen-Ketten: warmes, behagliches Licht zum kleinen Preis, aber kurzlebig und stromhungrig.
• LED-Ketten: bis zu 50.000 Stunden Lebensdauer, geringer Verbrauch, viele Farben – von Mini-LEDs bis zu größeren Dekor-LEDs.
• Ketten mit Farbkappen: weiße Lämpchen unter austauschbaren farbigen Hüllen.
• Dekorative Lampenketten: Edison-Lampen mit sichtbarem Glühfaden für Vintage-Flair in Restaurants und auf Terrassen, Kugellampen von 2,5 bis 15 cm Durchmesser für Feste, Laternenketten mit weichem, diffusem Licht.
• Themenketten: Weihnachten in Rot, Grün und Gold mit Blink- und Lauflicht, Hochzeit in Warmweiß oder Pastelltönen mit Blüten- oder Sternhüllen, Halloween in Orange und Violett, Party bunt mit Disco-Effekten.
• Spezialketten: Wasserketten mit IP67–IP68 und 12/24 V für Pools und Brunnen, Solarketten mit Modul und Akku für Gärten ohne Stromanschluss, Batterieketten für jeden Ort, Lichternetze für Fassaden, Zäune und Sträucher.
• Smarte Ketten: per WLAN-App oder Bluetooth (ohne Internet) steuerbar, teils mit Musiksynchronisation und RGB-Farben.
• Profi-Ketten: robuste Gewerbeketten für den Dauereinsatz, Bühnenketten mit präziser Farbsteuerung und programmierbaren Effekten, Architekturketten für die dauerhafte, witterungs- und UV-beständige Montage am Gebäude.

LED oder Glühlämpchen?

LED-Ketten brauchen bei gleicher Lichtleistung bis zu 90 % weniger Strom: 100 LEDs nehmen typischerweise 4–8 W auf, 100 Mini-Glühlämpchen 40–50 W.

* Rechenbeispiel: 100 Lichter, 6 Stunden täglich, 0,35 €/kWh.

LEDs werden kaum warm – das senkt das Brand- und Verbrennungsrisiko deutlich – und leuchten sofort mit voller Helligkeit. Billige Exemplare liefern aber teils schlechtes Licht, schlecht konstruierte leiden unter Wärme. Glühlämpchen bieten warmes Licht und echten Retro-Look, brennen aber schnell durch. Über die Jahre ist LED trotz höheren Kaufpreises günstiger: Ersatzlämpchen fallen bei klassischen Ketten jedes Jahr an, bei LED über zehn Jahre und mehr kaum.

Mischlösungen: LED als Grundlicht, klassische Lämpchen für besondere Effekte. Bestehende Ketten können Sie schrittweise mit Retrofit-LEDs umrüsten – für Ketten mit Schraubfassung gibt es LED-Lampen auch im Vintage-Look.

Innen oder außen

Innenketten laufen meist direkt mit 230 V – einfach und günstig. Außenketten müssen ausdrücklich für außen gekennzeichnet sein (IP-Schutzart und Temperaturbereich) und brauchen wasserdichte Steckverbinder mit Gummidichtungen, UV- und schlagfeste Leitungen sowie eine wind- und zugfeste Befestigung. Universalketten mit hoher Schutzart funktionieren drinnen wie draußen, kosten aber mehr. Läuft eine Installation von drinnen nach draußen, müssen alle Teile im Freien für außen zugelassen sein.

• Pools und Wasserspiele: nur IP68 mit Schutzkleinspannung (12/24 V); für Schwimmbecken stellt die DIN VDE 0100 zusätzliche Anforderungen – Planung durch eine Elektrofachkraft.
• Bäume: rindenschonend befestigen und Raum für das Wachstum lassen.
• Garten: warmweiß mit höchstens 3.000 K und nur bei Bedarf leuchten lassen, etwa per Zeitschaltuhr – das schont Insekten und Nachbarn.

Länge und Lichterzahl

Messen Sie alle Strecken aus – Dachkanten, Fenster- und Türumfänge, Bäume, Zäune, Geländer, Fassade oder Pergola – samt Weg von der Steckdose mit allen Biegungen. Für Ecken, Verbinder und Messfehler kommen 10–20 % Reserve hinzu.

Üppige Deko setzt die Lichter 5–10 cm auseinander, minimalistische kommt mit weniger, dafür größeren Lichtern aus, im Gewerbe wird sehr dicht bestückt. Grob braucht ein kleiner Garten 200–500 Lichter, ein mittleres Haus 500–1.500, ein großes Objekt mehr. Gängige Längen: 5–10 m für kleine Deko, 20–50 m fürs Haus, ab 100 m fürs Gewerbe – mit 5–10 (locker), 10–20 (Standard), 20–50 (dicht) oder über 50 Lichtern pro Meter.

Rechenbeispiel Einfamilienhaus

• Dachkante 30 m + 4 Fenster à 6 m (24 m) + Haustür 8 m = 62 m
• 62 m × 1,2 (Reserve) ≈ 74 m Lichterkette
• Bei 10 Lichtern pro Meter und 10 W je 100 LEDs: 740 LEDs = 74 W
• Mit 50 % Reserve: Netzteil mit 111 W

Ketten verbinden: Die Leistung von Netzteil bzw. Stromkreis begrenzt die Gesamtlänge – typisch sind 200–500 m je Stromkreis bei LED und 50–150 m bei Glühlämpchen, maßgeblich ist die Herstellerangabe. Verbunden wird mit Stecker-Buchse-, T- und 90°-Eckverbindern, draußen wasserdicht. Lange Strecken speist man an mehreren Punkten ein und nutzt Leitungen mit geringerem Widerstand; steuerbare Ketten brauchen dann Signalverstärker. Bewährt ist ein modularer Aufbau, etwa 3 × 10 m als Grundset plus 2 × 20 m zur Erweiterung – flexibel, leicht zu lagern und ausbaufähig.

Farben und Effekte

• Warmweiß (2.700–3.000 K): gemütlich, der Klassiker für innen und traditionelle Weihnachtsdeko, passend zu Holz und Naturmaterialien.
• Neutralweiß (4.000 K): der Allrounder zwischen warm und kalt.
• Kaltweiß (5.000–6.500 K): klar und modern, für zeitgenössische Architektur und Gewerbe.

Neben klassischen Weihnachtsfarben liegen Rosa, Violett und Regenbogenfarben im Trend. RGB-Ketten mischen rund 16 Millionen Farben mit fließenden Übergängen und eigenen Sequenzen. Aus RGB gemischtes Weiß gibt Farben jedoch schlecht wieder – RGBW-Ketten ergänzen deshalb eine weiße LED für besseres Weißlicht und mehr Helligkeit, Tunable White verstellt die Lichtfarbe zwischen warm- und kaltweiß.

Smarte Ketten bieten fertige Programme (Weihnachten, Party, Entspannung, Weißlicht) und Musiksynchronisation nach Takt, Frequenz und Lautstärke. Zeitprogramme wechseln von sanft ansteigendem Morgenlicht über klares Weiß am Tag zu warmen Farben am Abend und gedimmtem Licht in der Nacht.

Gut zu wissen: Warmes Licht unter 3.500 K lässt Räume gemütlicher und kleiner wirken, kaltes über 4.000 K größer und klarer. Schnelles Blinken und Stroboskopeffekte können bei lichtempfindlichen Menschen Unwohlsein bis hin zu epileptischen Anfällen auslösen – schnelleres Blinken ist nicht unbedenklicher, gerade Frequenzen um 20 Hz gelten als besonders kritisch. Intensive Farbeffekte können zudem Nachbarn und Tiere stören.

Stromversorgung

Bei Niedervoltketten entscheidet das Netzteil über die Sicherheit: Verwenden Sie nur Sicherheitstransformatoren bzw. Netzteile mit Schutzkleinspannung (SELV), die Netz- und Ausgangsseite galvanisch trennen. Im Freien brauchen Netzteile mindestens IP65 sowie Schutz gegen Überlast, Kurzschluss, Überhitzung und Überspannung.

Rechenbeispiel (6 Stunden täglich, 0,35 €/kWh):

• 200 LEDs × 0,1 W = 20 W → 0,12 kWh pro Tag, 3,6 kWh pro Monat (rund 1,26 €), 43,8 kWh pro Jahr (rund 15 €)
• 200 Glühlämpchen × 2,5 W = 500 W → 3 kWh pro Tag, 90 kWh pro Monat (rund 31,50 €), 1.095 kWh pro Jahr (rund 383 €) – 25-mal so viel

Netzteil dimensionieren: Ausgangsspannung (5, 12 oder 24 V), maximaler Strom (A) und Gesamtleistung (W) müssen passen; gute Geräte erreichen 85–95 % Wirkungsgrad. Leistung aller Ketten addieren, 20–30 % Reserve aufschlagen, Controller und Sensoren mitrechnen. Beispiel: 3 Ketten × 100 LEDs × 0,1 W = 30 W, plus 30 % = 39 W → Netzteil 12 V / 4 A (48 W).

Sparen lässt sich mit effizienten LEDs, passenden Netzteilen, kurzen Leitungen, Dimmern, Zeitschaltuhren und Anwesenheitssensoren. Wo das Licht nicht ausfallen darf, etwa im Gewerbe, sichern USV-Anlagen oder Hybridlösungen aus Netz, Akku und Solar mit automatischer Umschaltung den Betrieb.

Sicherheit und Prüfzeichen

Steckerfertige Ketten, Batterie-, Akku- und Solarketten sowie Niedervoltketten mit Steckernetzteil können Sie selbst anbringen. Für fest installierte Anlagen – neue Außensteckdosen, eigene Stromkreise, dauerhafte Fassadenbeleuchtung – gilt: Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft.

• Elektrisch: Außenketten nur an Steckdosen mit FI-Schutzschalter betreiben; Metallteile fachgerecht erden, Verbindungen isolieren, Leitungen vor jedem Einsatz prüfen. Große Anlagen erhalten einen eigenen, nach der Gesamtlast bemessenen Leitungsschutzschalter und eine Beschriftung.
• Brandschutz: Netzteile belüftet montieren und nicht abdecken, Stromkreise nicht überlasten, schwer entflammbare Materialien wählen und Abstand zu Brennbarem und Wärmequellen halten. Bei großen Installationen gehören Rauchmelder, Feuerlöscher und ein gut erreichbarer Not-Aus-Schalter dazu.
• Mechanisch: Befestigungen windfest und ohne Schäden an der Bausubstanz ausführen und regelmäßig prüfen; in der Höhe nur mit sicherer Leiter oder Gerüst, Absturzsicherung und zweiter Person arbeiten.

Prüfzeichen: Das CE-Zeichen ist in der EU Pflicht: Damit erklärt der Hersteller, dass die Kette die geltenden Anforderungen erfüllt, einschließlich der elektromagnetischen Verträglichkeit (EMV). Das freiwillige GS-Zeichen („geprüfte Sicherheit“) belegt zusätzlich eine unabhängige Prüfung. Relevante Normen sind IEC/EN 60598 (Leuchten) und EN 60529 (IP-Schutzarten); ein Qualitätsmanagement nach ISO 9001 spricht für den Hersteller.

Montage

Vorbereitung: Skizze mit Einspeisepunkten, Kabelwegen und Befestigungspunkten anlegen; Leiter, Bohrmaschine, Dübel, Halter, Kabelclips und Spannungsprüfer bereitlegen; Strom abschalten, Wetter prüfen und eine zweite Person hinzuziehen.

Befestigung: Schrauben und Dübel im Mauerwerk, Clips für Dachrinne und Gesims, Magnethalter auf Metall, Saugnäpfe auf glatten Flächen; ohne Bohren halten Klebehaken, Geländerclips, Spanngurte und Gewichte. An Pflanzen nutzen Sie astschonende Kunststoffclips, Gummibänder, Bambusstäbe als Stütze und Netze für größere Flächen.

• Dachrinne und Dachkante: Tragfähigkeit prüfen, am Einspeisepunkt beginnen, alle 30–50 cm befestigen, Leitungen vor scharfen Kanten schützen.
• Fenster und Türen: Untergrund reinigen, Ecken markieren, gleichmäßig und symmetrisch verlegen, Stecker verstecken.
• Bäume: vom Stamm zu den Ästen arbeiten, rindenschonend befestigen, Wachstum und Bewegung der Äste berücksichtigen.

Den Einspeisepunkt mit Abstand zu Wasser, wettergeschützt und gut erreichbar anlegen; draußen nur Außenleitungen und geprüfte Steckverbinder verwenden, Biegeradien einhalten und zum Schluss alle Verbindungen, Effekte und Schutzfunktionen testen. Gewerbliche Projekte brauchen zusätzlich Abstimmung mit der Versicherung, gegebenenfalls Genehmigungen und einen Anschlussplan; an historischen Gebäuden sind rückbaubare Befestigungen in Abstimmung mit der Denkmalschutzbehörde gefragt. Große Anlagen entstehen am besten in Etappen.

Smarte Steuerung

• Fernbedienung: Infrarot für den Raum, Funk mit bis zu 100 m Reichweite; Farben, Effekte und Speicher für Lieblingsmodi.
• Zeitsteuerung: Schaltzeiten, Wochenprogramme, Zufallsschaltung zur Anwesenheitssimulation, astronomische Uhr nach Sonnenauf- und -untergang.
• App (WLAN): Steuerung von unterwegs, eigene Effekte, Updates und Backup in der Cloud; Geofencing schaltet beim Heimkommen ein.
• Smart Home: Amazon Alexa, Google Assistant, Apple HomeKit (Siri) oder Samsung SmartThings – mit Sprachbefehlen, Routinen, Räumen und Zonen.
• Sensoren und Zonen: Bewegungsmelder (PIR), Helligkeits- und Feuchtesensoren; getrennt steuerbare Bereiche bis zur synchronisierten Lichtshow. Manche Systeme lernen Gewohnheiten und optimieren den Verbrauch, visuelle Editoren ermöglichen eigene Programme.

Saisonal oder ganzjährig

Dauerhaft installierte Ketten leuchten im Alltag neutral und lassen sich je nach Anlass umstellen – an Fassaden von Hotels, Läden und Restaurants ebenso wie im Garten, wo sie Wege und Stufen markieren. Je öfter eine Kette leuchtet, desto schneller rechnet sie sich; modulare, programmierbare Systeme ersetzen zudem Spezialdeko und sparen Lagerplatz.

Wartung und Lagerung

Im Betrieb: Daueranlagen wöchentlich auf beschädigte Leitungen und Stecker, lockere Befestigungen und ausgefallene Lichter prüfen; Hüllen mit einem weichen Tuch reinigen, Kontakte säubern, lose Verbindungen nachziehen und regelmäßig alle Modi, Timer und Sensoren testen.

1. Nach der Saison systematisch abbauen und notieren, wo welche Kette hing.
2. Alles auf Schäden prüfen, von Schmutz und Insektenresten reinigen und testen.
3. Trocken und temperiert lagern, nach Typ und Länge sortiert, vor Nagern geschützt, in beschrifteten Boxen.
4. Vor der nächsten Saison testen, Ersatzteile auffüllen, Software smarter Systeme aktualisieren.

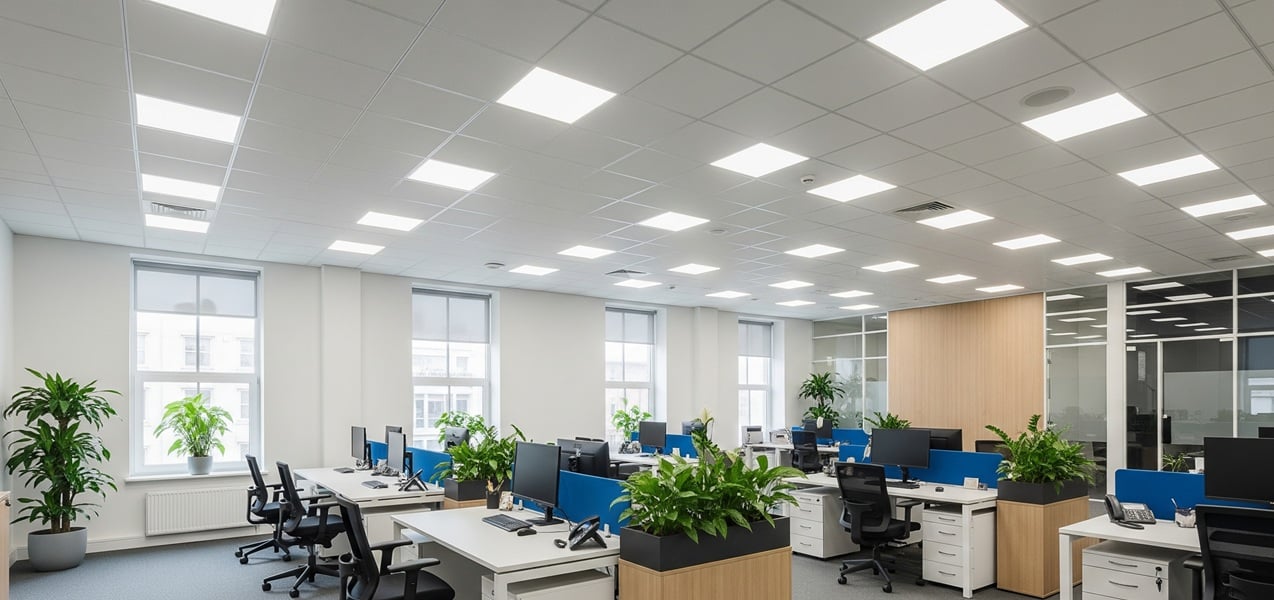

Ratgeber · LED-Panels für Rasterdecken

Einlegeleuchten im Rastermaß 600 × 600 oder 625 × 625 mm sind das Standardlicht in Büros, Praxen und Läden; als Einbaupanel sitzen LED-Panels auch bündig in Gipskartondecken. So finden Sie das passende Modell.

Inhalt

• Die wichtigsten Kennwerte
• Rastermaß und Montageart
• Wie hell muss das Panel sein?
• Blendung und Abstrahlwinkel
• Lichtfarbe und Farbwiedergabe
• Schutzart nach Einsatzort
• Effizienz und Qualität
• Zusatzfunktionen
• Panels nach Raum
• Prüfzeichen
• Kosten und Amortisation
• Checkliste für den Kauf

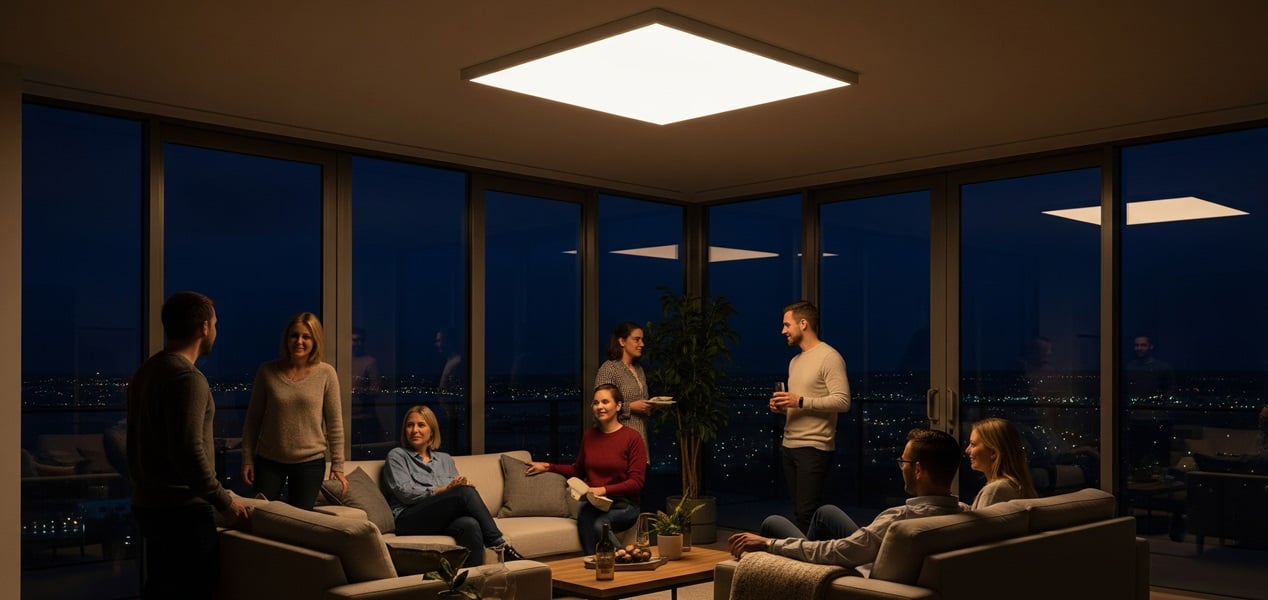

LED-Panels sind effizient, langlebig und liefern gleichmäßiges Licht – in Gewerbe und Wohnung gehören sie zu den beliebtesten Leuchten.

Die wichtigsten Kennwerte

Diese Angaben stehen im Datenblatt:

Rastermaß und Montageart

Zuerst muss das Panel zur Decke passen: Messen Sie den Platz genau aus, bei Einbaumodellen auch die Einbautiefe.

• Einlegen in die Rasterdecke: Die Einlegeleuchte ersetzt eine Deckenplatte. Üblich sind die Rastermaße 600 × 600 mm und 625 × 625 mm – ein Panel für das eine Raster passt nicht ins andere, prüfen Sie also vor der Bestellung Ihre Decke. Modelle finden Sie unter Rasterleuchten und Einlegeleuchten.
• Einbau in Gipskarton: Das Panel sitzt mit Einbaurahmen oder Federn bündig im Deckenausschnitt – sauber und modern für Büro, Wohnung und Gewerbe.
• Aufbau: An Betondecken oder wenn die Decke unverändert bleiben soll, wird das Panel mit Aufbaurahmen oder Montagebügeln angeschraubt.
• Abhängen: An Seilen oder Stangen kommt das Licht näher an die Arbeitsfläche – ideal für hohe Räume und Lager, siehe hängende LED-Panels.

Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft – Fehler können Kurzschluss, Brand oder Stromschlag verursachen.

Wie hell muss das Panel sein?

Der Lichtstrom in Lumen gibt an, wie viel Licht ein Panel abgibt – der wichtigste Auswahlwert. Für ein Wohnzimmer mit 20 m² gelten 2.000–3.000 lm als Orientierung.

Im Büro genügt eine Faustzahl nicht: DIN EN 12464-1 und ASR A3.4 verlangen am Büroarbeitsplatz 500 lx. Ein Lux ist ein Lumen pro Quadratmeter – für 500 lx auf 20 m² müssen also 10.000 lm auf der Fläche ankommen. Weil Wände und Decke einen Teil des Lichts schlucken und Leuchten altern, muss der installierte Lichtstrom deutlich höher liegen; wie viele Panels nötig sind, zeigt eine Lichtberechnung.

Die Lichtstärke in Candela beschreibt die Intensität in eine Richtung – wichtig für gezieltes Licht und wenig Blendung: Eng strahlende Panels erreichen in Hauptrichtung eine höhere Lichtstärke, breit strahlende verteilen sie gleichmäßiger. Helle Wände und Decken reflektieren viel Licht, dunkle schlucken es und verlangen mehr Lumen. Da der Lichtstrom von LEDs über die Lebensdauer um 10–30 % sinkt, lohnt eine kleine Reserve.

Ersatz für alte Leuchtmittel

Vergleichen Sie Lumen, nicht Watt – Watt beschreibt nur den Verbrauch.

Seit August 2023 dürfen T5- und T8-Leuchtstoffröhren in der EU nicht mehr in Verkehr gebracht werden (Restbestände dürfen noch verkauft und genutzt werden) – alte Rasterleuchten mit Röhren sollten Sie mittelfristig ersetzen.

Blendung und Abstrahlwinkel

Für Büro- und Bildschirmarbeitsplätze nennt die DIN EN 12464-1 einen UGR-Grenzwert von 19. Wählen Sie dort Panels mit ausgewiesenem UGR < 19 – ihre strukturierte Abdeckung, meist mit Mikroprismen, senkt die Leuchtdichte im Blickfeld. Ob der Wert im Raum eingehalten wird, hängt auch von der Anordnung ab; das zeigt die Lichtberechnung.

• Breit (um 120°): gleichmäßiges Allgemeinlicht ohne dunkle Zonen – Standard für Büro, Wohnraum und Laden.
• Mittel (60–90°): betont einen Bereich und liefert trotzdem genug Grundlicht.
• Eng (30–60°): für Akzente und einzelne Arbeitsflächen, auf die das Licht gebündelt wird.

In niedrigen Räumen sorgt ein breiter Winkel für Gleichmäßigkeit, kann aber leichter blenden – eine blendarme Abdeckung ist hier besonders wichtig. Je höher die Decke, desto eher lohnt ein engerer Winkel, damit genug Licht auf der Nutzfläche ankommt.

Lichtfarbe und Farbwiedergabe

• Warmweiß (2.700–3.000 K): gemütlich und entspannend – für Wohn- und Schlafzimmer, Restaurants und behagliche Räume.
• Neutralweiß (um 4.000 K): der ausgewogene Kompromiss für Küche, Bad und Gewerbe, im Büro der übliche Wert.
• Kalt- bis Tageslichtweiß (über 4.000 bis 6.500 K): fördert die Konzentration – für Büros, Schulen, Kliniken und Werkstätten.

Warmes Licht am Abend bremst die Bildung des Schlafhormons Melatonin weniger, kühleres Licht hält tagsüber wach – viele Panels lassen sich deshalb in der Lichtfarbe verstellen (Tunable White).

Der Farbwiedergabeindex (Ra, CRI) zeigt auf einer Skala bis 100, wie naturgetreu Farben im Vergleich zu einer Referenzlichtquelle erscheinen:

• Ra 80–89: Standard für Büro und Laden, zu Hause meist ausreichend; DIN EN 12464-1 fordert für die meisten Arbeitsplätze mindestens Ra 80.
• Ra 90–95: natürlicherer Farbeindruck, nötig für genaue Farbbeurteilung in Galerien, Modegeschäften, Grafikstudios und Praxen.
• Ra über 95: für Fotografie und präzise Qualitätskontrolle.

Genauer als Ra bewertet die Methode TM-30 die Farbqualität, getrennt nach Farbtreue (Rf) und Farbsättigung (Rg).

Schutzart nach Einsatzort

Die erste Ziffer der IP-Schutzart (0–6) steht für den Schutz gegen Fremdkörper und Staub, die zweite (0–9) für den Schutz gegen Wasser.

Gegen Chemikalien schützt keine IP-Ziffer – in aggressiver Umgebung kommt es auf beständige Gehäuse und Dichtungen an.

Effizienz und Qualität

Gute LED-Panels erreichen eine Lichtausbeute von 100–150 lm/W, Spitzenmodelle bis 160 lm/W – mehr als das Zehnfache einer Glühlampe mit rund 15 lm/W. Das senkt Stromkosten und Wärmelast, sodass im Sommer auch die Klimaanlage weniger leisten muss. Hochwertige Panels halten 30.000 bis 50.000 Stunden, bei acht Stunden täglich etwa 10 bis 17 Jahre – weniger Austausch, weniger Abfall. Entscheidend dafür:

• Aluminiumrahmen: leitet die Wärme besser ab als Kunststoff und verlängert die Lebensdauer der LEDs.
• Wärmemanagement: LEDs sind hitzeempfindlich, Überhitzung ist die häufigste Ursache vorzeitiger Ausfälle.
• Diffusor: Eine hochwertige Abdeckung verteilt das Licht gleichmäßig und schützt die LEDs.
• Garantie: Gute Anbieter geben 5 Jahre; eine auffällig kurze Garantie kann auf Qualitätsprobleme hindeuten.

Zusatzfunktionen

• Dimmen: spart Energie und schafft Stimmungen; Treiber und Dimmer müssen zusammenpassen (je nach Treiber Phasendimmer, 0–10 V oder DALI).
• Bewegungsmelder: schalten bei Bewegung ein und nach einer eingestellten Zeit aus – ideal für Flure, Keller und Technikräume.
• Smarte Steuerung: per App, Sprachassistent oder Smart-Home-System – mit Zeitplänen und aus der Ferne einstellbarer Helligkeit und Lichtfarbe.
• RGB: farbige Panels mit Millionen Farbtönen für Stimmungen und Effekte.
• Notlicht: Panels mit integriertem Akku leuchten bei Stromausfall weiter; die Anforderungen regeln DIN EN 1838 und ASR A3.4/3, siehe LED-Notbeleuchtung.
• Biodynamisches Licht: führt Helligkeit und Lichtfarbe automatisch mit der Tageszeit oder den Lichtverhältnissen draußen nach und unterstützt den natürlichen Tag-Nacht-Rhythmus.

Panels nach Raum

Besondere Einsatzbereiche: Die Industrie braucht hohe Schutzart, Beständigkeit gegen Vibrationen und Chemikalien und eine hohe, gleichmäßige Beleuchtungsstärke; das Gesundheitswesen Ra 90 und mehr sowie antibakterielle, leicht zu reinigende Oberflächen; Schulen 4.000–5.000 K und Dimmbarkeit; der Handel sehr gute Farbwiedergabe und Effizienz für lange Öffnungszeiten. Für Solar- und Inselanlagen gibt es sparsame Kleinspannungs-Panels, die zum Energiespeicher passen, für Kühl- und Tiefkühlräume kälte- und kondenswasserfeste Modelle mit Spezialdichtungen.

Prüfzeichen

• CE: in der EU Pflicht – die Erklärung des Herstellers, dass das Produkt die grundlegenden Sicherheitsanforderungen erfüllt, kein unabhängiges Prüfzeichen.
• ENEC: europäisches Sicherheitszeichen für Leuchten, vergeben nach Prüfung durch ein unabhängiges Labor.
• RoHS: begrenzt gefährliche Stoffe wie Blei und Quecksilber in Elektronik auf geringe Grenzwerte.
• EU-Energielabel: zeigt für Lichtquellen die Effizienzklasse von A bis G, die Daten stehen in der EU-Datenbank EPREL. Das oft zitierte Energy-Star-Zeichen stammt aus den USA.
• LM-80: Messverfahren für den Lichtstromrückgang von LEDs über die Zeit – Grundlage belastbarer Lebensdauerangaben.
• THD: Der Oberschwingungsanteil (Total Harmonic Distortion) zeigt die Qualität des Treibers; ein niedriger Wert belastet das Stromnetz weniger.

Kosten und Amortisation

LED-Panels kosten in der Anschaffung drei- bis fünfmal so viel wie herkömmliche Beleuchtung; dazu kommen gegebenenfalls Dimmer, Sensoren und Montage. Im Betrieb holen sie den Mehrpreis herein:

• Strom: 80–90 % weniger Verbrauch als mit klassischen Glühlampen.
• Wartung: Bei 30.000–50.000 Stunden Lebensdauer entfallen häufige Lampenwechsel samt Arbeitszeit.
• Amortisation: typischerweise nach 2–4 Jahren, je nach Nutzungsdauer und Strompreis.
• Gesamtkosten (TCO) über zehn Jahre: 40–60 % niedriger als mit herkömmlicher Beleuchtung.

Checkliste für den Kauf

1. Decke ausmessen: Rastermaß (600 oder 625 mm) bzw. Ausschnitt und Einbautiefe.
2. Lichtbedarf klären: Lumen nach Raum, im Büro 500 lx und UGR < 19.
3. Kennwerte abstimmen: Lichtfarbe, Farbwiedergabe, Schutzart und Lichtausbeute.
4. Kompatibilität prüfen: Elektroinstallation und vorhandener Dimmer.
5. Preis-Leistung statt Billigpreis: Das Panel soll viele Jahre leuchten.
6. Bewertungen lesen und vorausplanen: Smarte Funktionen können sich später lohnen.

Ratgeber · LED-Panels

Welches Format, wie viele Lumen, welcher UGR-Wert – und wie viele Panels braucht ein Raum? Der ausführliche Leitfaden mit Kennwerten, Bauarten, Rechenbeispielen und den häufigsten Fehlern bei der Auswahl.

Inhalt

• Kennwerte: Lumen, Watt, Lux
• Formate und Leistungsklassen
• Edge-lit, Back-lit oder mikroprismatisch?
• Lichtfarbe, UGR und Farbwiedergabe
• Anzahl berechnen und anordnen
• Anforderungen nach Raumtyp
• Rechenbeispiele aus der Praxis
• Montagearten und Installation
• Dimmen und Steuerung
• Wirtschaftlichkeit
• Wartung und Lebensdauer
• Häufige Fehler bei der Auswahl

LED-Panels sind die Standardleuchte für Büros, Schulen, Kliniken, Praxen und Läden. Sie ersetzen Rasterleuchten mit Leuchtstoffröhren – T5- und T8-Röhren dürfen seit August 2023 in der EU nicht mehr in Verkehr gebracht werden – und bieten gleichmäßiges Licht, bis zu 70 % weniger Verbrauch, 50.000–100.000 Stunden Lebensdauer und geringe Blendung (UGR < 19 für Büros). Mit guten Treibern sind sie flimmerfrei, sofort hell und dimmbar; Quecksilber enthalten sie nicht.

Kennwerte: Lumen, Watt, Lux

Zum Vergleich: Eine 60-W-Glühlampe liefert rund 800 lm, eine Leuchtstoffröhre mit 18 W 1.350 lm, mit 36 W 2.700 lm – ein LED-Panel 600 × 600 mm mit 45 W 4.500 lm.

Watt ist kein Maß für Licht: Panel A mit 45 W und 3.600 lm schafft 80 lm/W, Panel B mit 45 W und 5.400 lm 120 lm/W – 50 % mehr Licht für denselben Strom. Fragen Sie deshalb etwa nach einem „Panel mit 4.000 lm und mindestens 120 lm/W“.

Richtwerte für die Beleuchtungsstärke nach DIN EN 12464-1: Büro 500 lx, Klassenzimmer 300 lx, Gesundheitswesen 500–1.000 lx, Industrie 200–500 lx. Für Wohnräume genügen 100–200 lx (nicht genormt).

Formate und Leistungsklassen

Typische Werte. Ein Panel 600 × 600 mm ersetzt eine Rasterleuchte mit 4 × 18 W, ein Panel 1.200 × 600 mm zwei davon (8 × 18 W).

• Bis 20 m²: 1–3 Panels 600 × 600 mm oder 1–4 Panels 300 × 300 mm, dekorativ auch rund mit Ø 300–400 mm; kleine Formate dosieren genau, bedeuten aber mehr Wartungspunkte.
• 20–50 m²: 3–8 Panels, meist 600 × 600 mm; 1.200 × 300 mm für längliche Räume und Flure.
• Über 50 m²: 600 × 600 mm im Raster oder 1.200 × 600 mm für weniger Leuchten und schnellere Montage, Zonen mit eigener Steuerung.

Für das 600er-Raster gibt es Panels mit 595 × 595 mm, für das in Deutschland ebenfalls verbreitete 625er-Raster Panels mit 620 × 620 mm. Sondermaße wie 200 × 1.200 mm gibt es auf Bestellung.

Edge-lit, Back-lit oder mikroprismatisch?

Typische Leuchtdichten der Lichtfläche: 1.500–2.500 cd/m² (edge-lit), 2.000–3.500 cd/m² (back-lit), 2.500–4.000 cd/m² (mikroprismatisch). Mehr Leuchtdichte bedeutet nicht automatisch mehr Licht auf dem Schreibtisch – das bestimmen Lichtstrom, Lichtverteilung und Leuchtenzahl; die Blendung bewertet der UGR-Wert.

Lichtfarbe, UGR und Farbwiedergabe

• 2.700 K, warmweiß: Wohnbereich, Restaurants und Hotels, Ruheräume – nicht für Präzisionsarbeit und Lesen.
• 3.000 K, warmweiß: Empfang, Konferenzräume, Chefbüros, Textilgeschäfte.
• 4.000 K, neutralweiß: die universellste Wahl – Büros, Schulen, Patientenzimmer, Verwaltung.
• 5.000 K, tageslichtweiß: Gesundheitswesen, Labore, Leitwarten, technische Büros.
• 6.500 K, kaltweiß: OP-Säle, Entwicklungsabteilungen, Grafikstudios – nur für spezielle Aufgaben.

Farbwiedergabe: Ra > 80 genügt für Büros, Klassen- und Konferenzräume und die meisten Anwendungen. Ra > 90 brauchen Modegeschäfte, Kosmetikstudios, Designstudios und Showrooms, Ra > 95 Grafik- und Fotostudios, Museen und Galerien sowie die Farbkontrolle.

Anzahl berechnen und anordnen

Klären Sie zuerst den Zweck: Allgemeinbeleuchtung, Arbeitsplatzlicht (UGR und Ra entscheidend), Akzentlicht oder Notbeleuchtung (integriert oder separat, nach DIN EN 1838 und ASR A3.4/3).

Faustformel: benötigter Lichtstrom = Fläche × Beleuchtungsstärke × 1,25 (mit mehr Reserve 1,3); Anzahl Panels = benötigter Lichtstrom ÷ Lichtstrom je Panel, aufgerundet. Der Faktor deckt vereinfacht Verluste sowie Alterung und Verschmutzung ab. In kleinen Räumen und bei dunklen Oberflächen geht mehr Licht verloren – verbindlich ist nur eine Lichtberechnung.

• Position: Panels über der Arbeitsfläche, nicht im Rücken der Nutzer – das vermeidet Schatten und Blendung, auch durch Reflexe auf Bildschirmen.
• Fenster: lineare Panels mit der Längsachse quer zur Fensterwand ausrichten; die fensternahe Reihe bei ausreichendem Tageslicht dimmen, idealerweise automatisch per Tageslichtsensor.
• Raumhöhe: unter 3 m breit strahlende Panels, 3–4 m Standardverteilung, über 4 m engere Lichtverteilung mit höherer Lichtstärke.
• Gestaltung: flache Edge-lit-Panels für minimalistische Räume, rahmenlose für moderne Büros, runde Formen für Designräume; spätere Umbauten und Steuerung gleich mitdenken.

Anforderungen nach Raumtyp

Rechenbeispiele aus der Praxis

Büro 6 × 4 m: 24 m² × 500 lx × 1,25 = 15.000 lm; 15.000 ÷ 4.500 lm = 3,3 – also 4 Panels 600 × 600 mm mit 45 W im Raster 2 × 2.

Großraumbüro 15 × 10 m: 30 Arbeitsplätze, 500 lx, Rasterdecke in 2,7 m Höhe. 150 m² × 500 × 1,25 = 93.750 lm; ÷ 4.500 = 20,8 – also 21 Panels mit 45 W und 4.000 K im Raster 7 × 3, DALI-gedimmt mit Tageslichtsensoren: 945 W, erreicht werden 520 lx. Investition laut Rechenbeispiel rund 3.700 € inklusive Steuerung und Montage.

Klassenzimmer 8 × 6 m: 300 lx im Raum, 500 lx an der Tafel. 48 m² × 300 × 1,3 = 18.720 lm; ÷ 4.000 = 4,7 – also 4 Panels mit 40 W und 4.000 lm (4.000 K) im Raster 2 × 2 plus ein Panel mit 45 W und 4.500 lm über der Tafel, zusammen 205 W, dimmbar. Tipp: Eine asymmetrische Tafelleuchte leuchtet die senkrechte Tafel gleichmäßiger aus; eine einheitliche Lichtfarbe wirkt ruhiger.

Untersuchungsraum 4 × 5 m: 750 lx auf der Liege – 3 Panels mit 48 W und 5.000 lm (5.000 K), IP54, antibakteriell, UGR < 16, Ra > 90, mit Notstromversorgung: 144 W, erreicht werden 780 lx.

Modegeschäft 12 × 8 m: 500 lx, Ra > 90 – 8 Panels mit 45 W und 4.500 lm plus 4 runde Panels Ø 400 mm mit 36 W und 3.600 lm, alle 3.000 K und Ra > 95, tageslichtabhängig gedimmt, dazu LED-Streifen als Akzentlicht. Die 50.400 lm reichen nach der Faustformel für rund 420 lx; für volle 500 lx fehlen etwa 9.600 lm, also rund zwei weitere Panels.

Montagearten und Installation

• Einlegen in die Rasterdecke: am einfachsten – alte Leuchte ausbauen, Tragfähigkeit prüfen, anschließen, Panel einlegen, testen; siehe Rasterleuchten und Einlegeleuchten.
• Einbau mit Federn: für Gipskarton – Ausschnitt exakt sägen, Panel vor dem Einsetzen anschließen, einschieben, Federn spreizen, Sitz prüfen; saubere Optik ohne Fugen.
• Aufbaumontage: mit Aufbaurahmen, ideal für Betondecken; das Profil bleibt sichtbar.
• Abgehängt: an Seilen oder Stangen, höhenverstellbar und flexibel platzierbar – siehe hängende LED-Panels.
• Lichtlinie: Panels mit Verbindungsprofilen zu durchgehenden Linien kombinieren, etwa für Flure und Hallen.

Prüfen Sie vorab Decke und Rastermaße sowie die Elektroinstallation mit Leitungsschutzschaltern, Schutzleiter und Fehlerstromschutzschalter. Gearbeitet wird nur freigeschaltet und nach Prüfung der Spannungsfreiheit; bei DC-Panels auf die Polarität achten, Panels gegen Herausfallen sichern, zum Schluss Funktion, Dimmung und Beleuchtungsstärke prüfen. Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft.

Dimmen und Steuerung

Präsenzmelder (PIR) sparen 30–50 % Energie, Tageslichtsensoren halten das Lichtniveau konstant und sparen 20–40 %; dazu kommen Wochenprogramme und Astro-Uhr. KNX verknüpft das Licht mit Klima und Verbrauchsmonitoring, IoT-Lösungen bieten Cloud-Steuerung, App und Fernüberwachung.

Wirtschaftlichkeit

Rechenbeispiel für ein Büro mit 100 m², 2.500 Betriebsstunden im Jahr und 0,25 €/kWh:

Bei einer Investition von rund 1.520 € für Panels und Montage sparen Sie jährlich rund 386 €; die Umrüstung amortisiert sich nach etwa 3,9 Jahren. In zehn Jahren summieren sich die Einsparungen auf rund 3.860 € (3.100 € Strom, 760 € Wartung), nach Abzug der Investition bleiben rund 2.340 €. Hinzu kommen bessere Lichtqualität (oft genannt: rund 10 % mehr Produktivität), weniger Wärmelast und CO₂ sowie ein höherer Immobilienwert. Prüfen Sie aktuelle Förderprogramme von Bund, Ländern und Kommunen.

Wartung und Lebensdauer

Austauschen sollten Sie, wenn der Lichtstrom unter 70 % fällt, sich die Lichtfarbe ändert, Panels flackern oder beschädigt sind – oder wenn 70 % der Lebensdauer überschritten sind, Reparaturen teuer werden oder die Steuerung veraltet ist.

Lebensdauer: Standardpanels sind mit 50.000 Stunden angegeben, Premiumpanels mit 70.000 und Profipanels mit 100.000 Stunden. Bei 8 Stunden täglich an 250 Arbeitstagen (2.000 Stunden im Jahr) entspricht das rechnerisch 25, 35 bzw. 50 Jahren; in der Praxis begrenzen meist Treiber und nachlassender Lichtstrom die Nutzungsdauer. Einfluss haben Qualität von Chips und Treibern, Umgebungstemperatur, Netzqualität und Wartung.

Häufige Fehler bei der Auswahl

1. Lichtbedarf und Blendung falsch eingeschätzt: zu wenig oder ungleichmäßiges Licht, weil Blendung, Paneltyp und Position zu den Arbeitsplätzen nicht beachtet wurden. Abhilfe: UGR < 19, mikroprismatische Panels, richtige Position zu den Bildschirmen.
2. Steuerung unterschätzt: Wer Dimmen für Luxus hält, verschenkt Einsparungen. Abhilfe: DALI mit Tageslichtsensoren, Szenen, schrittweise Modernisierung, gemessene Einsparungen.
3. Falsche Lichtfarbe: unpassend gewählt, gemischt oder an den Nutzern vorbei. Abhilfe: 4.000 K für Büros, 5.000 K im Gesundheitswesen, 3.000 K für repräsentative Räume, Tunable White für flexible Nutzung.
4. Nur nach Preis gekauft: kurze Lebensdauer, schneller Lichtrückgang, instabile Lichtfarbe. Abhilfe: Markenhersteller, Prüfzeichen CE und ENEC, mindestens 5 Jahre Garantie, Referenzen.
5. Montagefehler: beschädigte Panels, schlechter Sitz, undichte Fugen. Abhilfe: Elektrofachkraft, Herstelleranleitung, Maße vorab prüfen, vorsichtig hantieren.

Eine Auswahl für alle Deckenarten finden Sie unter LED-Panels.

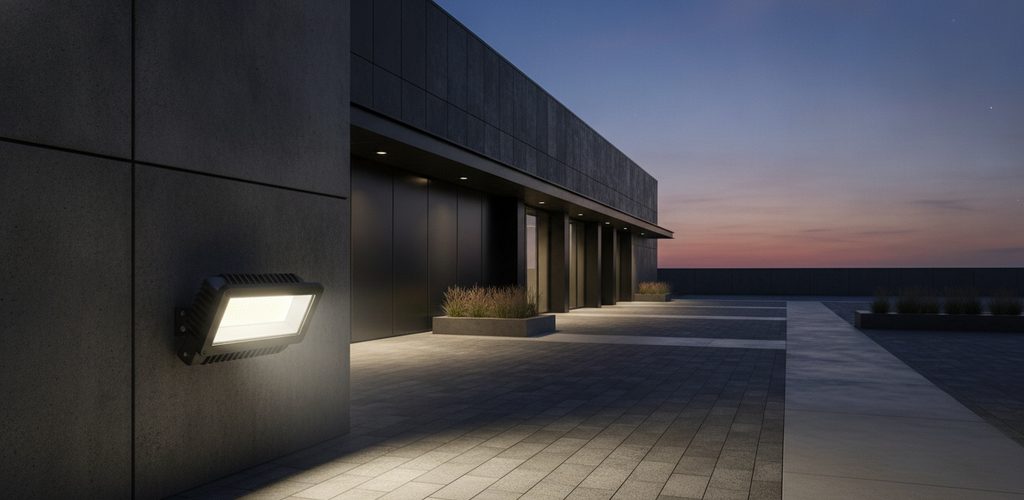

Ratgeber · LED-Fluter

Lumen statt Watt, die passende Leistungsklasse, Schutzart, Abstrahlwinkel und Bewegungsmelder: der ausführliche Leitfaden zur Auswahl von LED-Flutern für Haus, Hof, Gewerbe und Sport.

Inhalt

• Lumen statt Watt
• Leistungsklassen und Einsatzorte
• Schutzart nach Einsatzort
• Lichtfarbe und Farbwiedergabe
• Effizienz und Amortisation
• Abstrahlwinkel und Montage
• Bewegungsmelder und smarte Funktionen
• Qualität, Sonderanwendungen und Kauf

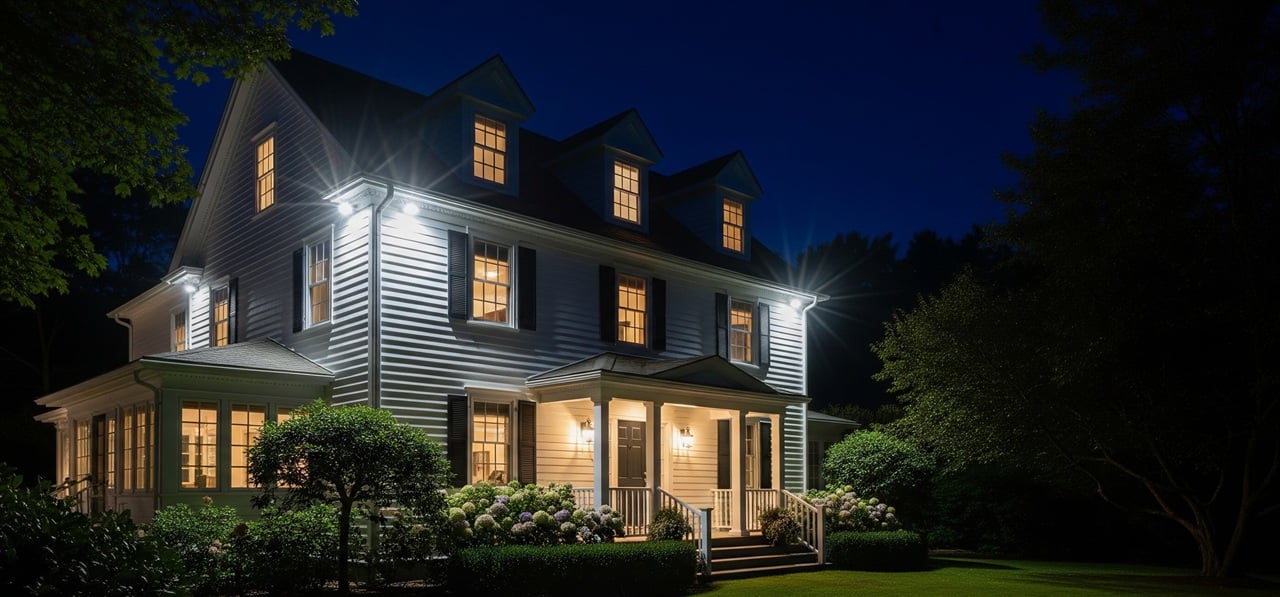

LED-Fluter beleuchten Hauseingänge, Höfe, Fassaden, Parkplätze, Baustellen und Sportflächen. Gegenüber Halogenstrahlern sind sie deutlich effizienter, halten viel länger und bieten mehr Kontrolle über die Lichtqualität.

Lumen statt Watt

Die Wattzahl verrät den Verbrauch, nicht die Lichtmenge. Vergleichen Sie deshalb immer den Lichtstrom. Die wichtigsten Kennwerte:

• Lichtstrom (lm): die abgegebene Lichtmenge
• Beleuchtungsstärke (lx): das Licht, das auf der Fläche ankommt – wichtig etwa für Arbeitsplätze
• Lichtausbeute (lm/W): Lumen je Watt
• Lichtfarbe (K), Schutzart (IP) und Abstrahlwinkel als Breite des Lichtkegels

Leistungsklassen und Einsatzorte

Orientierungswerte – maßgeblich ist der Lichtstrom laut Datenblatt.

Faustwerte nach Fläche: kleiner Hof bis 20 m² 10–20 W, mittlerer Garten mit 20–50 m² 30–50 W, großes Grundstück mit 50–100 m² 50–100 W, Parkplatz ab 100 m² 100–200 W.

Für Fußball- und Leichtathletikplätze sowie Stadien reichen diese Klassen nur auf kleinen Flächen; meist sind dort stärkere Flutlichtstrahler nötig, deren Zahl und Anordnung eine Lichtberechnung nach DIN EN 12193 festlegt – siehe LED-Beleuchtung für Sportplätze.

Schutzart nach Einsatzort

Die erste Ziffer der IP-Schutzart beschreibt den Schutz gegen Fremdkörper und Staub, die zweite den Schutz gegen Wasser.

Lichtfarbe und Farbwiedergabe

• 2.700–3.000 K, Akzentlicht: Architekturdetails, Gartenbeleuchtung, Gastgärten und Ruhezonen.
• 3.000–4.000 K, Grundlicht: Terrassen und Balkone, Eingänge, Schaufenster, Freizeitbereiche.
• 4.000–6.500 K, Arbeitslicht: Parkplätze und Verkehrswege, Sportplätze, Industrie, Sicherheitsbeleuchtung.

Kühles Licht fördert die Wachheit, warmes wirkt entspannend. Für Sicherheitsbeleuchtung wird oft Licht über 4.000 K gewählt, weil es nachts heller wirkt. Wo Insekten und Nachbarn geschont werden sollen, ist warmweißes Licht bis 3.000 K die bessere Wahl – nach unten ausgerichtet, abgeschirmt und nur bei Bedarf eingeschaltet. Das Bundesnaturschutzgesetz verlangt bei neuen Außen- und Straßenbeleuchtungen, Tiere und Pflanzen vor Lichtemissionen zu schützen.

Farbwiedergabe (Ra): 70–80 ist Standard für die meisten Außenanwendungen, 80–90 gut für Haus und Gewerbe, ab 90 sehr gut für Schaufenster, Restaurants, Galerien und Arbeitsbereiche, in denen die Augen weniger ermüden sollen. Ein höherer Ra-Wert kostet oft etwas Lichtausbeute.

Effizienz und Amortisation

Lichtausbeute: Standard-LEDs liefern 80–100 lm/W, hocheffiziente 100–130 lm/W, Premium-LEDs 130–160 lm/W und mehr.

EU-Energielabel: Lichtquellen werden in der EU auf einer Skala von A bis G eingestuft (Datenbank EPREL). Die früheren Klassen A+ und A++ gibt es nicht mehr; bei Flutern mit fest eingebauten LEDs steht die Klasse der Lichtquelle in den Produktunterlagen.

Amortisation: LED-Fluter kosten in der Anschaffung mehr, sparen aber bis zu 80 % Energie gegenüber Halogenstrahlern und halten 25.000–50.000 Stunden statt rund 2.000 Stunden. Je nach Nutzung haben sie sich meist nach 1–3 Jahren bezahlt gemacht.

Abstrahlwinkel und Montage

Je höher ein Fluter montiert ist, desto größer wird der Lichtkegel am Boden: Hoch montierte Fluter kommen mit engeren Winkeln aus und bringen das Licht weit, niedrig montierte brauchen einen breiten Winkel, um dieselbe Fläche abzudecken.

• Wandmontage – am häufigsten: feste Halterung an tragfähigen Wänden, verstellbare Bügel zum Ausrichten, Montagehöhe 2–6 m, Neigung 15–45° nach unten.
• Deckenmontage für überdachte Bereiche: direkt an der Decke, abgehängt bei hohen Decken oder mehrere Fluter in einer Linie.
• Mastmontage für große Flächen: Masthöhe 4–12 m, Anordnung nach Abstrahlwinkel, Schutz vor Vandalismus.
• Bodenmontage: eingelassen in Boden oder Pflaster, mit Erdspieß oder als mobile Variante für temporäres Licht.

Anschluss: Am verbreitetsten sind Fluter für 230 V; Modelle mit 12/24 V DC sind für die Montage in Eigenregie sicherer, Solarfluter brauchen keine Leitung. Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft; vor der Montage wird der Stromkreis freigeschaltet, danach werden alle Funktionen getestet.

Bewegungsmelder und smarte Funktionen

Sensortypen: PIR-Sensoren sind am verbreitetsten und reagieren auf bewegte Wärmequellen. Mikrowellensensoren sind empfindlicher und erfassen Bewegungen auch durch Hindernisse hindurch – was ungewollt auslösen kann. Kombisensoren vereinen die Vorteile beider Techniken.

Einstellungen: Reichweite meist 3–15 m, Erfassungswinkel 90–360°, Leuchtdauer 10 Sekunden bis 15 Minuten, dazu die Empfindlichkeit. Montieren Sie den Sensor in 2–4 m Höhe, ausgerichtet auf die Hauptlaufwege und ohne direkte Sonneneinstrahlung; die Reichweite lässt sich durch teilweises Abdecken der Sensorlinse begrenzen.

Vorteile: bis zu 70 % weniger Energie, mehr Sicherheit durch automatisches Einschalten, längere Lebensdauer und Komfort ohne Lichtschaltersuche.

Smarte Funktionen: Steuerung per WLAN-App, Google Home, Alexa oder Apple HomeKit, Zigbee oder Z-Wave für stabile Verbindungen, Gruppensteuerung, Dimmen von 1 bis 100 %, Zeitprogramme, Anwesenheitssimulation und Umgebungslichtsensoren. RGB- und Tunable-White-Fluter bieten Millionen Farben, Lichtfarben nach Tageszeit, Szenen und Musiksynchronisation. Monitoring zeigt Verbrauch und Betriebsstunden und meldet Störungen per App.

Qualität, Sonderanwendungen und Kauf

Woran Sie Qualität erkennen:

• Aluminiumgehäuse mit Kühlrippen, Abdeckung aus gehärtetem Glas oder hochwertigem Kunststoff, Schrauben aus Edelstahl, LED-Chips anerkannter Hersteller
• Wärmemanagement passend zur Leistung, bei hohen Leistungen mit Temperaturüberwachung
• CE-Kennzeichnung (Konformitätserklärung des Herstellers für den EU-Markt) und eine von unabhängigen Laboren geprüfte Schutzart
• möglichst 5 Jahre Garantie einschließlich LED-Chips und Elektronik, erreichbarer Service und Ersatzteile über die Produktionsdauer

Sonderanwendungen:

• RGB-Fluter für Events: schnelle Farbwechsel nach Musik oder Programm, wasserdicht, per Fernbedienung.
• Solarfluter: Akku mit Solarmodul, Einschalten bei Dämmerung oder Bewegung, Montage ohne Elektriker.
• Industrie: vibrations- und stoßfest, Temperaturbereich −40 bis +60 °C, Korrosionsschutz für aggressive Umgebungen, ATEX-Zulassung für explosionsgefährdete Bereiche.
• Sport: hohe Farbwiedergabe für TV-Übertragungen, flimmerarm für Zeitlupenkameras, gleichmäßige Verteilung, sofort volle Helligkeit.

Checkliste für den Kauf:

1. Bedarf klären: Fläche, Zweck (Sicherheit, Dekoration, Arbeit), innen oder außen, Bewegungsmelder, Budget für Kauf und Betrieb.
2. Angebote vergleichen: Lumen, Ra und Schutzart, Lichtausbeute, Garantie und Service, Kundenbewertungen sowie die Gesamtkosten aus Kauf und zehn Jahren Betrieb.
3. Wenn möglich testen: Lichtqualität, Bedienung, Sensor und Smart-Home-Kompatibilität.
4. Montage planen: hohe Leistungen und komplexe Verdrahtung vom Fachbetrieb, einfache Kleinspannungsmodelle in Eigenregie.

Eine Auswahl finden Sie unter LED-Fluter, leistungsstarke Modelle unter LED-Fluter 100–500 W.

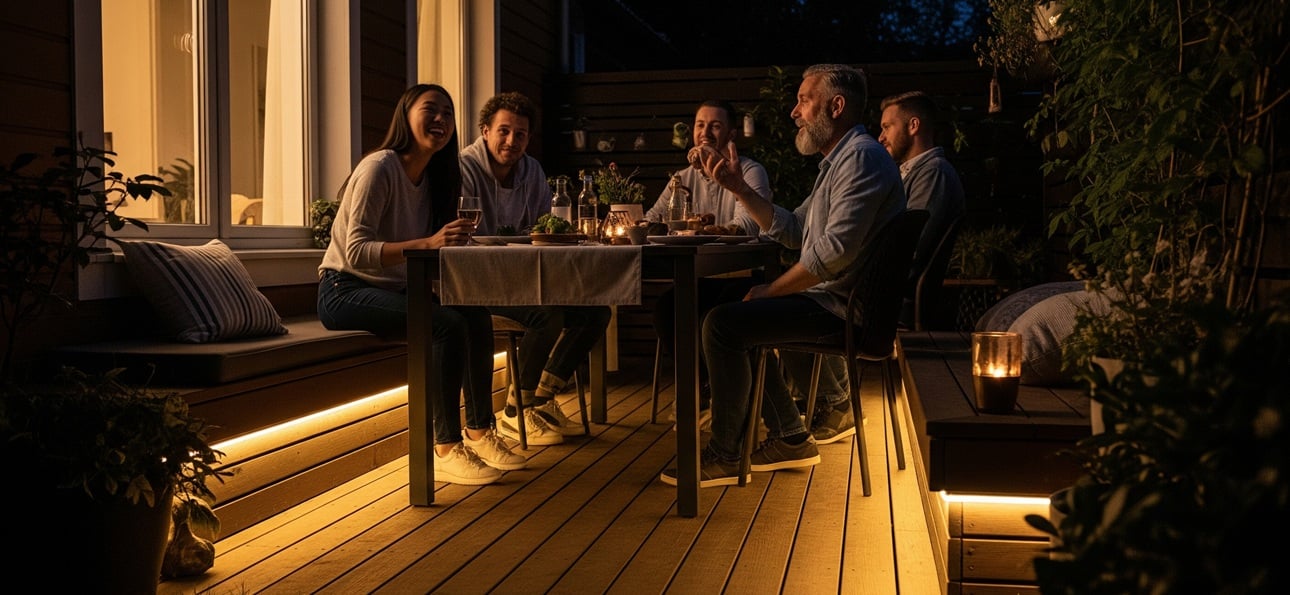

Ratgeber · LED-Streifen

12, 24 oder 230 V, wie viele Lumen pro Meter, welche Schutzart und Farbwiedergabe? So finden Sie den passenden LED-Streifen – für Wohnraum, Möbel, Gewerbe und Außenbereich.

Inhalt

• Lichtstrom, Leistung und Effizienz
• 12 V, 24 V oder 230 V?
• Schutzart (IP)
• Lichtfarbe und Farbwiedergabe
• Besondere Streifentypen
• Abstrahlwinkel
• Montage und Anschluss
• Steuerung und Zubehör

Lichtstrom, Leistung und Effizienz

Der Lichtstrom in Lumen gibt an, wie viel Licht ein Streifen abgibt – der wichtigste Wert für die Helligkeit. Als Orientierung:

• Allgemeinbeleuchtung eines Raums: 800–1.200 lm/m
• Dekoratives Licht: 200–500 lm/m
• Auf der beleuchteten Fläche: 100–200 lx (lm/m²) für Raumlicht, 300–500 lx für Arbeitsflächen

Die Leistung in Watt beschreibt nur den Verbrauch; entscheidend ist die Lichtausbeute in lm/W. Moderne Qualitätsstreifen erreichen 100–150 lm/W, sehr gute 120–150 lm/W und Spitzenmodelle bis 200 lm/W; unter 80 lm/W gilt ein Streifen als veraltet. Ein Streifen mit 1.000 lm bei 8 W ist also effizienter als einer mit 1.000 lm bei 12 W. Ein alter Streifen mit 60 lm/W braucht für dasselbe Licht 2,5-mal so viel Strom wie ein moderner mit 150 lm/W – der Umstieg spart rund 60 %.

Für Akzentlicht zählt zusätzlich die Lichtstärke in Candela (cd): Je höher sie ist, desto intensiver wirkt das Licht – ideal für Architekturdetails und Kunstwerke.

Qualität erkennen: Chips namhafter Hersteller bieten mehr Effizienz und Lebensdauer; achten Sie auf CE-Kennzeichnung und RoHS-Konformität. Das EU-Energielabel nutzt heute die Klassen A bis G (Produktdatenbank EPREL); die früheren Klassen A+ und A++ gibt es nicht mehr.

12 V, 24 V oder 230 V?

Ist die Strecke zu lang, wird der Streifen durch den Spannungsfall zum Ende hin dunkler. Faustregel: bis 5 m 12 V; 5–15 m 24 V, wobei Sie ab etwa 10 m beidseitig einspeisen; über 15 m 24 V mit zusätzlichen Einspeisepunkten (bei RGB- und Dimmsignalen mit Signalverstärkern) oder 230 V. Für Profi- und Gewerbeprojekte empfehlen sich 24 V oder 230 V.

12- und 24-V-Streifen mit Steckernetzteil können Sie selbst montieren. Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft.

Schutzart (IP)

Die erste Ziffer der IP-Schutzart steht für den Schutz gegen Staub und Fremdkörper (0–6), die zweite für den Schutz gegen Wasser (0–9).

• IP20/IP40: trockene Innenräume wie Wohnräume oder Büros; IP40 schützt zusätzlich gegen kleine Fremdkörper, etwa nahe Elektronik.
• IP65: staubdicht und geschützt gegen Strahlwasser – für Küchen, Bäder außerhalb des Duschbereichs (Bereiche 0, 1 und 2 nach DIN VDE 0100-701 beachten) und feuchte Keller.
• IP67: geschützt gegen zeitweiliges Untertauchen bis 1 m – für Terrassen, Balkone und Pergolen.
• IP68: dauerhaft untertauchbar – für Becken, Brunnen und den Einbau in Pflaster oder Boden, sofern der Hersteller das freigibt.

Für Dampfbad und ähnliche Extrembedingungen wählen Sie IP68 mit einer Temperaturfestigkeit von mindestens 85 °C. In der Saunakabine wird es unter der Decke noch heißer – dort nur Streifen einsetzen, die der Hersteller ausdrücklich für Saunen zulässt.

Lichtfarbe und Farbwiedergabe

In Räumen mit mehreren Nutzungen lohnt sich eine einstellbare Lichtfarbe – abends warm, morgens kühler.

Die Farbwiedergabe (Ra bzw. CRI) zeigt, wie natürlich Farben im Vergleich zu einer Referenzlichtquelle wie Tageslicht erscheinen:

• Ra 50–70: einfache Qualität, nur für Nebenräume; Ra 70–80: Standard für den normalen Gebrauch.
• Ra 80–90: Wohn-, Schlaf- und Esszimmer, Küche abseits der Arbeitsfläche.
• Ra 90–95: Arbeitsbereiche – Küchenarbeitsplatte, Badspiegel, Homeoffice, Schreibtisch im Kinderzimmer.
• Ra 95–100: Fotostudios, Ateliers, Modeboutiquen, Museen und Galerien, Arztpraxen.

Niedrige Werte lassen Hauttöne unnatürlich wirken. Das gemischte Weiß von RGB-Streifen gibt Farben deutlich schlechter wieder – für gutes Weißlicht wählen Sie RGBW.

Besondere Streifentypen

• LED-Neon: durchgehende Lichtlinie ohne sichtbare Punkte, wie eine klassische Neonröhre. Der Silikondiffusor schützt zudem vor Stößen und Feuchtigkeit und lässt sich leicht reinigen. Für Fassaden, Werbung, Architektur und Dekoration.

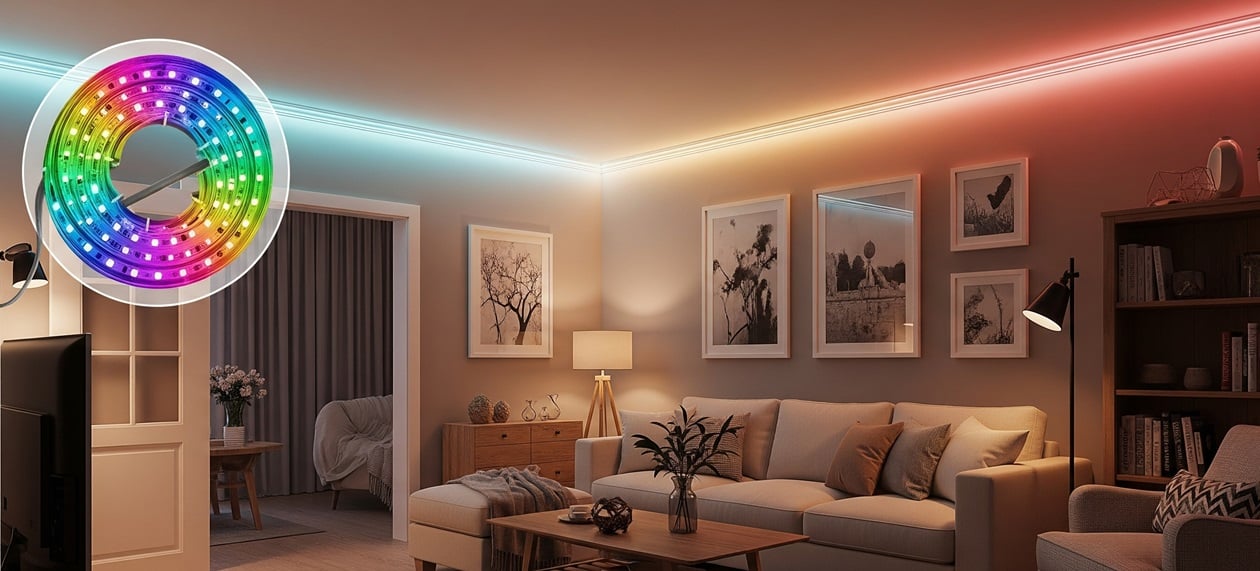

• RGBW: RGB plus eigene weiße LED – für reines Weiß (RGB allein wirkt bläulich), sanftere Farbübergänge und mehr Licht im Weißbetrieb; Weiß und Farbe lassen sich getrennt steuern. Varianten: RGBWW (RGB + Warmweiß 3.000 K), RGBCW (RGB + Kaltweiß 6.500 K) und RGBWWCW mit einstellbarem Weiß von 2.700 bis 6.500 K. Typisch für Bühnen, hochwertige Innenräume, Hotels und Restaurants.
• COB (Chip on Board): sehr dicht gesetzte Chips unter einer durchgehenden Leuchtstoffschicht – das gleichmäßigste Lichtbild, gute Farbkonstanz und lange Lebensdauer. Dafür teurer, schwerer zu reparieren und nur eingeschränkt kürzbar. Für Museen, Galerien, Premium-Läden und Fotografie.
• Hochleistungsstreifen: 2.000–5.000 lm/m bei 20–50 W/m – nur mit wirksamer Kühlung, etwa über ein massives Aluminiumprofil. Für Industrie, Sporthallen, Strahler und Pflanzenlicht.

Abstrahlwinkel

Montage und Anschluss

Untergrund vorbereiten: Fläche entstauben und entfetten, trocknen lassen, die Haftung an einem kurzen Stück testen und bei 15–25 °C kleben.

• Selbstklebend: am einfachsten, für glatte Flächen; der Kleber hält allerdings nur etwa 2–5 Jahre.
• Im Aluminiumprofil: bessere Kühlung, Schutz vor Beschädigung, mit Diffusor Licht ohne sichtbare Punkte. Es gibt Aufbau-, Einbau- (für Nuten in Gipskarton oder Holz), Eck- und Pendelprofile.
• Mit Clips: leicht demontierbar – ideal für Mietwohnungen, Messen und Ausstellungen.

Elektrik: Wählen Sie das Netzteil mit 20–30 % mehr Leistung, als der Streifen aufnimmt. Verwenden Sie Originalverbinder des Herstellers und sichern Sie die Stromkreise passend ab. Vor Arbeiten an 230 V wird der Stromkreis freigeschaltet und die Spannungsfreiheit geprüft.

Steuerung und Zubehör

• Bedienung: Schalter, Wandbedienteil oder IR- bzw. Funkfernbedienung (10–30 m Reichweite) zum Dimmen und Farbwechsel.
• Smart Home: WLAN für App und Fernzugriff, Bluetooth für die lokale Steuerung, Zigbee oder Z-Wave als zuverlässige Mesh-Netze; Sprachsteuerung über Google Home, Amazon Alexa, Apple HomeKit oder Samsung SmartThings. Beliebt sind Lichtfarbe im Tagesverlauf, Musiksynchronisation, Einschalten beim Heimkommen (Geofencing) und Bewegungserkennung.
• Netzteile: Schaltnetzteile sind kompakt und effizient, können aber stärker stören; lineare sind leiser, größer und teurer; für draußen gibt es Netzteile mit IP65–IP67, dimmbare arbeiten mit Wanddimmern zusammen.
• Dimmer und Controller: PWM-Dimmer mit hoher Frequenz arbeiten flimmerfrei und kameratauglich; einfache Dimmer sind günstiger, können bei geringer Helligkeit aber sichtbar flackern; DALI-Controller für professionelle Anlagen.
• Verbinder: lötfrei für schnelle, lösbare Verbindungen (etwas höherer Übergangswiderstand), gelötet am zuverlässigsten; dazu Eck- und T-Verbinder.
• Sensoren: PIR-Bewegungsmelder, Mikrofonsensoren für Musik, Dämmerungssensoren und Zeitschaltuhren.

Eine Auswahl finden Sie unter LED-Streifen.

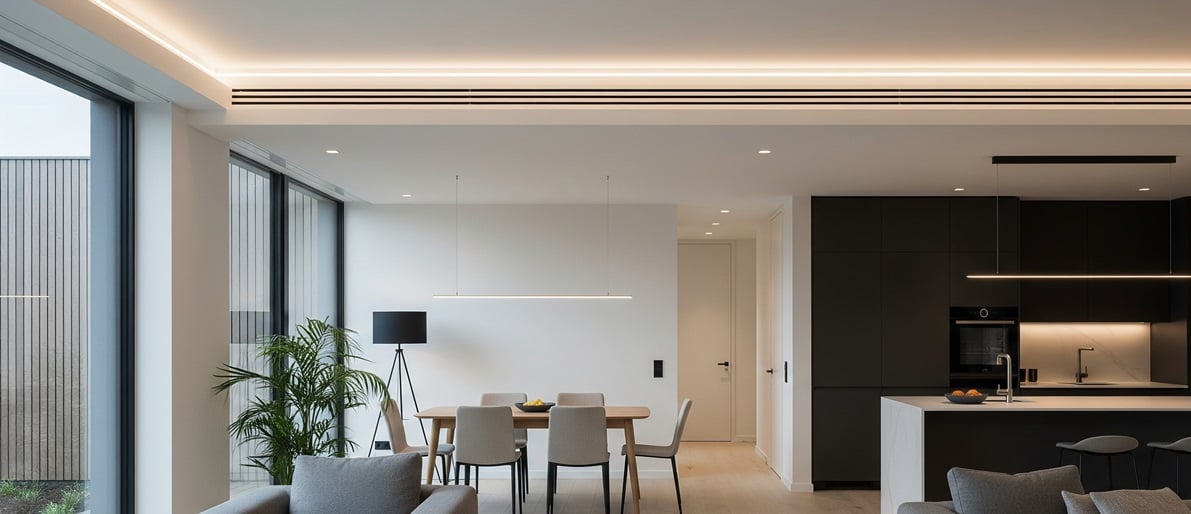

Ratgeber · DALI-Lichtsteuerung

Jede Leuchte einzeln adressieren, dimmen und abfragen: Was ein DALI-System leistet, welche Komponenten Sie brauchen und worauf es bei Planung, Verkabelung, Programmierung und Wirtschaftlichkeit ankommt.

Inhalt

• Was ist DALI?
• DALI-1, DALI-2, DT6 und DT8
• Systemtypen und Einsatzbereiche
• Die Komponenten
• DALI-Leuchten auswählen
• Planung und Dimensionierung
• Verkabelung und Topologie
• Adressen, Gruppen und Szenen
• Sensoren
• Gebäudetechnik und IT-Sicherheit
• Einsparung, Kosten und Amortisation
• Wartung, Normen und Praxistipps

Was ist DALI?

DALI (Digital Addressable Lighting Interface) ist der internationale Standard für digitale Lichtsteuerung, festgelegt in der Normenreihe IEC 62386. Über eine zweiadrige Steuerleitung erhält jede Leuchte Befehle und meldet ihren Zustand zurück, etwa einen Ausfall. Gruppen, Szenen und Zuordnungen ändern Sie per Software – ohne neue Leitungen zu ziehen.

Kennzahlen einer DALI-Linie:

• bis zu 64 Betriebsgeräte mit eigener Kurzadresse (0–63)
• 16 Gruppen – jedes Gerät kann mehreren oder allen angehören
• 16 Szenen, gespeichert in jedem Gerät
• Busspannung typisch 16 V DC, Busnetzteil mit höchstens 250 mA
• Übertragung mit 1.200 Baud, Leitungslänge bis 300 m
• Dimmbereich laut Standard 0,1–100 % – der erreichbare Mindestwert hängt vom Treiber ab

Mit guten Treibern dimmt DALI flimmerfrei und geräuschlos. Jede Leuchte meldet ihren Status und Störungen, mit entsprechenden Treibern auch Betriebsstunden und Verbrauch – die Basis für vorausschauende Wartung. Tageslichtregelung, Präsenzerkennung und Zeitsteuerung senken den Energiebedarf gegenüber herkömmlichen Anlagen um 30–70 %, und das System lässt sich an Klima- und Sicherheitstechnik anbinden. Analoge Schnittstellen wie 0–10 V oder 1–10 V übertragen dagegen nur in eine Richtung, ohne Rückmeldung.

DALI-1, DALI-2, DT6 und DT8

DALI-1, ursprünglich für elektronische Vorschaltgeräte von Leuchtstofflampen entwickelt, bietet Dimmen, Gruppen und Szenen, aber kaum Rückmeldungen. Sensoren und Taster waren nicht genormt, Geräte verschiedener Hersteller passten nicht immer zusammen.

DALI-2 normt auch Eingabegeräte wie Licht- und Präsenzsensoren und Taster, erlaubt mehrere Steuergeräte an einer Linie (Multi-Master) und erweitert die Diagnose. Die DALI Alliance zertifiziert die Geräte, sodass Produkte verschiedener Hersteller zuverlässig zusammenarbeiten. DALI-2 ist weitgehend abwärtskompatibel und für Neuanlagen die richtige Wahl.

• DT6 (IEC 62386-207): Gerätetyp für LED-Treiber mit einem Kanal – gesteuert wird die Helligkeit.
• DT8 (IEC 62386-209): Farbsteuerung über eine Adresse, für Tunable White (z. B. 2.700–6.500 K) oder RGB(W). Der Controller muss DT8 unterstützen, sonst regelt er nur die Helligkeit. Alternativ lässt sich Tunable White mit zwei DT6-Kanälen umsetzen, die dann zwei Adressen belegen.

Energie- und Diagnosedaten je Leuchte liefern Treiber mit der DALI-2-Erweiterung D4i – nicht jeder DALI-2-Treiber kann das.

Systemtypen und Einsatzbereiche

Vernetzte Systeme ergänzen Cloud-Steuerung, Datenanalyse und vorausschauende Wartung – bis hin zu Smart-City-Projekten.

Die Komponenten

• DALI-Netzteil: erzeugt die Busspannung, galvanisch getrennt und kurzschlussfest, mit höchstens 250 mA je Linie. Größere Anlagen bestehen aus mehreren Linien mit eigenen Netzteilen.
• Gateway: verbindet den Bus mit Gebäudeleittechnik und Netzwerk – für Fernsteuerung und Überwachung.
• DALI-Treiber: versorgt die LEDs und kommuniziert über DALI: Konstantstrom für die meisten LED-Leuchten, Konstantspannung für LED-Streifen und -Module, mehrkanalig für Farbanwendungen, für außen mit hoher Schutzart. Strom, Spannung und Dimmbereich müssen zum LED-Modul passen.
• Sensoren und Taster: Licht- und Präsenzsensoren, Multisensoren (Bewegung, Licht, Temperatur, Feuchte – auch für die Klimatechnik) und programmierbare Taster für Dimmen und Szenen.
• Leuchten: Mit eingebautem DALI-Treiber bieten sie meist den größten Dimmbereich und die zuverlässigste Kommunikation; bei Sanierungen lassen sich vorhandene Leuchten mit DALI-Treiber nachrüsten. Dazu kommen Not-, Außen-, Farb- und Industrieleuchten.
• Werkzeuge: Ein DALI-Tester prüft die Kommunikation, misst Busparameter, adressiert Geräte und hilft bei der Fehlersuche. Konfigurationssoftware programmiert Gruppen, Szenen und Zeitprogramme, Monitoring erfasst Status, Verbrauch und Betriebsstunden.

DALI-Leuchten auswählen

Die Leuchte muss die lichttechnischen Anforderungen erfüllen – DIN EN 12464-1 innen, DIN EN 12464-2 und DIN EN 13201 außen – und sauber mit dem System zusammenarbeiten:

• Büro: UGR ≤ 19 und Ra ≥ 80 für Bildschirmarbeit.
• Industrie: hoher Lichtstrom, IP65 oder höher, mechanisch robust.
• Architektur: Farbe und präzises Dimmen für dynamische Effekte.
• Straße und Außenanlagen: hohe Schutzart, Vandalismusschutz, adaptive Regelung nach Verkehr und Wetter.

Kriterien: DALI-2-Zertifikat; Dimmbereich mindestens 1–100 %, für manche Anwendungen bis 0,1 %; 120–160 lm/W; über 50.000 Stunden Lebensdauer; mindestens 5 Jahre Garantie. Die logarithmische Dimmkurve – Standard bei DALI – entspricht dem Helligkeitsempfinden des Auges, die lineare ändert die Helligkeit in gleichen Schritten. Gute Leuchten dimmen bis 0,1 % ohne Flackern. Die Überblendzeit wählen Sie nach Nutzung: langsam im Büro, schnell für Szenenlicht. Optional sind Tunable White von 2.700 bis 6.500 K für biodynamisches Licht, Notlicht mit Akku und Selbsttest, integrierte Sensoren und Funkmodule für hybride Systeme.

Planung und Dimensionierung

1. Anforderungen: Tätigkeiten, Betriebszeiten und Nutzerwünsche je Zone erfassen, am besten in einem Workshop mit allen Beteiligten.
2. Lichtberechnung nach DIN EN 12464-1, etwa mit DIALux oder Relux.
3. Elektroplanung: Stromkreise, Verteiler und Anschlussleistung festlegen – plus die DALI-Steuerleitung entlang der Energieleitungen.
4. Linien aufteilen: höchstens 64 Adressen und 300 m Leitung je Linie, gegliedert nach Leuchtenzahl, Entfernungen und Räumen; bei großen Anlagen koordiniert eine Zentrale die Linien.
5. Busstrom bilanzieren: Die Stromaufnahme aller Busteilnehmer laut Datenblatt addieren – sie muss mit 20–30 % Reserve unter der Leistung des Netzteils (höchstens 250 mA) bleiben. Ein überlasteter Bus führt zu Kommunikationsfehlern.
6. Reserven: modulare Lösungen und freie Kapazität für Erweiterungen; für kritische Bereiche Ersatzlinien oder unabhängige Stromkreise.

Verkabelung und Topologie

• Keine Schutzkleinspannung: Die DALI-Schnittstelle ist gegenüber dem Netz nur basisisoliert. Die Steuerleitung gilt daher nicht als SELV und wird wie eine Netzleitung behandelt; oft laufen die beiden DALI-Adern im selben Kabel wie L, N und PE, etwa NYM-J 5 × 1,5 mm².
• Querschnitt: Auf der Leitung dürfen höchstens 2 V abfallen – bei voller Last von 250 mA entspricht das etwa 8 Ω Schleifenwiderstand. Mit 1,5 mm² sind die vollen 300 m möglich, 2,5 mm² schaffen ab etwa 200 m zusätzliche Reserve.
• Topologie: Linie, Baum und Stern sind zulässig, Ringe nicht. Maßgeblich ist die Leitungslänge vom Netzteil zum entferntesten Gerät.
• Kein Abschlusswiderstand: Anders als DMX braucht DALI keinen; ein 120-Ω-Widerstand würde den Bus nur belasten.
• Störquellen: Einen vorgeschriebenen Mindestabstand zu Energieleitungen gibt es nicht. Halten Sie aber Abstand zu Motoren, Transformatoren und Frequenzumrichtern oder verwenden Sie dort geschirmtes Kabel – den Schirm nur einseitig erden.
• Polarität und Verbindungen: Betriebsgeräte sind meist verpolungssicher, Netzteile, Controller und manche Eingabegeräte nicht – verdrahten Sie einheitlich (DA+/DA−). Verwenden Sie hochwertige Klemmen statt Lötverbindungen, für bewegliche Anwendungen flexible Leitungen.

Prüfen: Messen Sie Isolationswiderstand (mindestens 1 MΩ bei 500 V DC, elektronische Geräte vorher abklemmen), Durchgang und Spannungsfall, und testen Sie die Kommunikation mit dem DALI-Tester, bevor alle Geräte angeschlossen sind. Häufige Fehlerursachen sind zu lange Leitungen, hohe Widerstände, schlechte Klemmstellen und Störungen; ein Oszilloskop zeigt die Signalqualität. Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft.

Adressen, Gruppen und Szenen

Adressierung: Automatisch vergibt der Controller Kurzadressen von 0 bis 63; manuell ordnen Sie die Adressen logisch zu, etwa nach Etage und Raum. Dokumentieren Sie die Zuordnung von Adresse und Leuchte und halten Sie sie aktuell. Bei der Inbetriebnahme legen Sie außerdem minimale und maximale Helligkeit sowie die Überblendzeit fest.

Gruppen und Szenen: Gruppen fassen Leuchten zusammen, die Sie mit einem Befehl schalten – nach Ort, Funktion (Arbeits-, Umgebungs-, Notlicht) oder Tätigkeit. Jedes Gerät speichert bis zu 16 Szenenwerte; abgerufen werden sie für alle Geräte, eine Gruppe oder eine Einzeladresse. Stimmen Sie Szenen nach Messung der Beleuchtungsstärke mit den Nutzern ab.

Automatik: Astro-Uhr für das Außenlicht, Wochenprogramme für Werktage, Wochenenden und Feiertage, saisonale und biodynamische Verläufe, Wenn-dann-Regeln (etwa: Bewegung erkannt und wenig Tageslicht – Licht auf 80 %) sowie Sequenzen für das gestaffelte Einschalten großer Hallen. Programmiert wird mit Herstellersoftware, herstellerübergreifenden Tools oder Apps. Sichern Sie die Konfiguration regelmäßig, bei kritischen Anlagen monatlich.

Sensoren

• Lichtsensoren halten die Beleuchtungsstärke konstant. Gute Modelle messen 0–100.000 lx mit ±5 % Genauigkeit. Montieren Sie sie an einer für die Fläche typischen Stelle ohne Schatten und direkte Sonne, in etwa 2,5–3 m Höhe; eine Hysterese von 10–20 % verhindert ständiges Nachregeln.
• Bewegungsmelder: PIR-Sensoren erfassen je nach Typ 6–20 m. Mikrowellensensoren reagieren empfindlicher und erfassen auch Bewegungen hinter Hindernissen – das kann ungewollt auslösen; Kombisensoren verringern Fehlauslösungen. Die Nachlaufzeit liegt meist bei 5–30 Minuten.
• Zonen und Korridorfunktion: In Fluren und großen Hallen schaltet das Licht abschnittsweise ab oder bleibt als gedimmte Grundbeleuchtung an.
• Multisensoren messen zusätzlich Temperatur, Feuchte oder CO₂; Funkvarianten eignen sich für Sanierungen.
• Außen: Astro-Uhren, Wetterstationen (bei Nebel mehr Licht) und Verkehrssensoren.

Kalibrieren Sie Lichtsensoren bei der Inbetriebnahme mit dem Luxmeter und alle 2–3 Jahre erneut. Reinigen Sie die Linsen regelmäßig, denn Staub mindert Empfindlichkeit und Reichweite.

Gebäudetechnik und IT-Sicherheit

Über Gateways kommuniziert DALI per BACnet, Modbus oder OPC mit der Gebäudeleittechnik: Präsenzmelder steuern Licht und Klima gemeinsam, Facility-Manager überwachen das Gebäude zentral mit abgestuften Rechten. Ein KNX-DALI-Gateway gleicht den Status in beide Richtungen ab; KNX-Taster rufen Szenen ab, die Licht, Jalousien und Klima kombinieren. Cloud-Lösungen bieten Steuerung per Browser oder App und die Verwaltung mehrerer Gebäude. Die Brandmeldeanlage kann die Notbeleuchtung aktivieren, Zutrittssysteme rufen Nacht- oder Sicherheitsmodi ab. Gedimmtes Licht senkt außerdem die Wärmelast und damit den Kühlbedarf.

IT-Sicherheit: Standardpasswörter bei der Inbetriebnahme ändern, starke Passwörter und Mehr-Faktor-Authentifizierung nutzen, Rechte nach Rollen vergeben. Trennen Sie das Lichtnetz vom Firmennetz (VLAN oder physisch), beschränken Sie Firewall-Regeln auf das Nötige, erlauben Sie Fernzugriff nur verschlüsselt per VPN und spielen Sie Sicherheitsupdates regelmäßig ein.

Einsparung, Kosten und Amortisation

Eine kalibrierte Regelung hält zum Beispiel 500 lx auf den Schreibtischen, unabhängig vom Wetter; fensternahe Zonen werden stark gedimmt.

Kosten: Hochwertige DALI-Komponenten kosten typischerweise 15–30 % mehr als konventionelle Technik. Bei kleinen Anlagen fällt die Steuerung stärker ins Gewicht – eigenständige Lösungen rechnen sich dort oft besser. Hinzu kommen Steuerleitungen, Inbetriebnahme, Programmierung und Planung (meist 5–15 % der Projektsumme).

Wirtschaftlichkeit: Die einfache Amortisationszeit liegt meist bei 3–8 Jahren, für die Tageslichtregelung allein bei 3–5 Jahren. Genauer sind Kapitalwert (Kalkulationszins meist 5–10 %) und interner Zinsfuß – ab 15 % gelten Effizienzinvestitionen als attraktiv; eine Sensitivitätsanalyse prüft den Einfluss von Strompreis, Einsparung und Kosten. Finanzieren lässt sich die Investition auch über Energiespar-Contracting mit garantierter Einsparung; bei Gebäudezertifizierungen wie LEED oder BREEAM bringt intelligente Lichtsteuerung Punkte. Prüfen Sie aktuelle Förderprogramme von Bund, Ländern und Kommunen.

Günstige Fälle mit vielen Betriebsstunden – entscheidend sind Nutzungszeiten, Tageslichtanteil und Strompreis.

Wartung, Normen und Praxistipps

Wartung: Prüfen Sie die Kommunikation mindestens vierteljährlich mit dem DALI-Tester. Reinigen Sie Leuchten und Sensoren – Staub kann die Effizienz schon im ersten Jahr um bis zu 20 % senken – und aktualisieren Sie die Firmware in geplanten Wartungsfenstern. Monitoring mit Schwellenwerten und Trendanalysen zeigt Störungen und schleichenden Lichtrückgang früh, Betriebsstundendaten erlauben einen geplanten Gruppentausch. Bei Fehlern zuerst die Versorgung, dann die Signalqualität prüfen. Einzelne Komponenten tauschen Sie, ohne die ganze Anlage abzuschalten – nur der betroffene Stromkreis wird freigeschaltet; neue Geräte werden adressiert und übernehmen die Konfiguration aus der Sicherung.

Normen:

• IEC 62386 (DALI-Protokoll); die DALI Alliance zertifiziert DALI-2-Produkte
• DIN EN 12464-1 und ASR A3.4 für Arbeitsstätten
• Notbeleuchtung: EN 50172, DIN EN 1838 und ASR A3.4/3 – Selbsttest, Bemessungsbetriebsdauer, Beleuchtungsstärke auf Fluchtwegen
• EMV: EN 55015 und EN 61547; die CE-Kennzeichnung ist für alle Komponenten Pflicht
• Installation nach DIN VDE 0100, Überspannungsschutz besonders bei Außenanlagen

Praxistipps:

• Große Projekte mit einem Pilotprojekt in 1–2 Räumen beginnen; Budget mit 10–15 % Reserve inklusive Planung, Inbetriebnahme und Schulung.
• Die DALI-Installation nach dem Rohbau mit den anderen Gewerken abstimmen.
• Zertifizierte DALI-Integratoren mit Referenzen wählen und auf Support, Ersatzteile und eine praktische Schulung des Personals achten.
• Leitungen kennzeichnen, Adressen nach Etage und Raum vergeben und dokumentieren; jede Linie vor dem Anschluss aller Geräte testen und schrittweise in Betrieb nehmen.
• Abnahme: alle Adressen prüfen, Beleuchtungsstärken mit dem Luxmeter messen, Sensoren unter realen Bedingungen kalibrieren und die Bedienung mit den Nutzern testen. Zur Übergabe gehören Bestandsunterlagen, Messprotokolle und Anleitungen in deutscher Sprache.

Passende Leuchten finden Sie zum Beispiel in den Kategorien Dimmbare LED-Hallenbeleuchtung (0–10 V & DALI) und LED-Notbeleuchtung.

Ratgeber · RGB-LED-Streifen

Farbiges Licht für Wohnraum, Architektur und Gewerbe: welche Variante, wie viel Licht, welche Schutzart und welche Steuerung – mit Netzteil-Formel und den häufigsten Fehlern.

Inhalt

• RGB, RGBW oder RGB+CCT?
• Lichtstrom, LED-Dichte und Abstrahlwinkel
• Schutzart nach Einsatzort
• Steuerung und Effekte
• Effizienz, Lebensdauer und Wärme
• Montage, Netzteil und Spannungsabfall
• Industrie, Außenbereich und Fahrzeug
• Kaufberatung und typische Fehler
• Wartung und Pflege

RGB-LED-Streifen erzeugen ihr Farbspektrum aus den drei Grundfarben Rot, Grün und Blau. Farbe und Helligkeit lassen sich jederzeit an Situation und Stimmung anpassen – ideal für Ambientelicht im Wohnzimmer, Akzente an Architekturelementen, Licht unter Küchenschränken oder für Feste und Events. Dazu kommen geringer Verbrauch, Flexibilität und einfache Montage.

RGB, RGBW oder RGB+CCT?

• RGB: mischt Weiß aus allen drei Farben – das Ergebnis ist nicht so rein wie bei echten weißen LEDs.
• RGBW: ergänzt einen weißen Chip – für sauberes Weißlicht und schönere Farbübergänge.
• RGB+CCT: kombiniert die Farben mit einstellbarem Weiß von warm (2.700 K) bis kalt (6.500 K) – die flexibelste Lösung für jede Situation und Tageszeit.

Für reines Dekolicht ist die Farbwiedergabe zweitrangig. Soll der Streifen auch funktionales Licht liefern, achten Sie beim weißen Kanal auf Ra über 80. Gute Streifen zeigen über die ganze Länge und über die Jahre dieselbe Farbe; günstige Ware weicht zwischen den Abschnitten oft sichtbar ab oder verändert die Farbe mit dem Alter.

Lichtstrom, LED-Dichte und Abstrahlwinkel

Der Lichtstrom in Lumen ist der wichtigste Kennwert. Bei RGB-Streifen lohnt der Blick auf die Werte je Farbe: Grün erreicht den höchsten Lichtstrom, dann folgt Rot, Blau liefert am wenigsten. Üblich sind 30, 60 oder 120 LEDs pro Meter – je dichter, desto gleichmäßiger das Lichtband ohne dunkle Punkte, aber auch desto höher Verbrauch und Preis.

Effizienz: Hochwertige weiße LED-Streifen erreichen 80–120 lm/W; reine RGB-Streifen liegen deutlich darunter, weil farbiges Licht weniger Lumen pro Watt liefert. Ein 24-W-Streifen mit weißen Chips kann daher so viel Licht abgeben wie eine 150-W-Glühlampe, ein RGB-Streifen gleicher Leistung bleibt darunter. Vergleichen Sie den angegebenen Lichtstrom, nicht die Wattzahl – manche Billigprodukte geben eine hohe Leistung an, liefern wegen schwacher Chips aber wenig Licht.

Abstrahlwinkel: Die meisten Streifen strahlen mit etwa 120° – ein guter Kompromiss zwischen Reichweite und Flächendeckung. Enge Winkel (30–60°) setzen Akzente und erzeugen scharf begrenzte Effekte, breite Winkel (120–180°) eignen sich für Ambiente- und indirektes Licht. Je enger der Winkel, desto größer muss der Abstand zur Fläche sein, damit sie gleichmäßig ausgeleuchtet wird; breite Winkel erlauben die Montage nah an der Fläche.

Schutzart nach Einsatzort

Im Bad gelten zusätzlich die Schutzbereiche nach DIN VDE 0100-701. Streifen mit IP20 haben in Bad und Außenbereich nichts zu suchen – Feuchtigkeit zerstört die Elektronik schnell. Höhere Schutzarten bedeuten meist eine Silikonhülle: Sie macht den Streifen steifer, verändert die Montage und leitet Wärme schlechter ab, was bei hoher Leistung die Lebensdauer verkürzen kann.

Steuerung und Effekte

• Fernbedienung: der einfachste Weg – voreingestellte Farben und einfache Effekte.
• App: eigene Farbszenen, Timer, Musiksynchronisation, Gruppensteuerung mehrerer Streifen.
• Sprache: über Amazon Alexa, Google Assistant oder Siri (Apple HomeKit) im Smart Home.
• DMX: Profistandard aus Bühnen- und Architekturlicht, steuert Hunderte Streifen präzise und synchron.

Übliche Effekte sind Farbverläufe, Blinken, Stroboskop und Musiksynchronisation; bessere Systeme erlauben eigene Programme. Ins Smart Home lassen sich Streifen mit WLAN, Zigbee oder Z-Wave am einfachsten einbinden. Achten Sie darauf, dass Controller, Netzteil und Streifen zueinander passen – bei Komponenten verschiedener Hersteller hapert es oft an der Kompatibilität – und dass sich das System später um weitere Streifen oder bessere Steuerungen erweitern lässt.

Effizienz, Lebensdauer und Wärme

Energielabel: LED-Lichtquellen tragen in der EU heute das Energielabel mit den Klassen A bis G (Datenbank EPREL); die früheren Klassen A++ bis E gelten nicht mehr. Vergleichen Sie Klasse und Lichtausbeute innerhalb derselben Produktgruppe.

Lebensdauer: Gute RGB-Streifen erreichen 30.000–50.000 Stunden bei mindestens 70 % des ursprünglichen Lichtstroms – bei intensiver täglicher Nutzung etwa 10–15 Jahre. Entscheidend sind die Leiterplatte (dickeres Kupfer leitet Wärme besser ab), eine hochwertige Steuerelektronik und die Temperatur: 85 °C am Streifen sind die absolute Obergrenze, je kühler, desto besser. Da die Farbkanäle unterschiedlich schnell altern, kann sich das Mischlicht mit der Zeit verschieben – lässt Blau zuerst nach, wird es wärmer.

Wärme ableiten: Geschlossene Hohlräume ohne Luftzirkulation und schlecht wärmeleitende Untergründe führen zu Überhitzung. Ein Alu-Profil schafft Abhilfe.

Montage, Netzteil und Spannungsabfall

• Untergrund: sauber, trocken und fettfrei; unebene oder poröse Flächen vorbehandeln oder Montagehilfen verwenden.
• Befestigung: selbstklebende Rückseite (die Qualität des Klebebands entscheidet über die Haltbarkeit), Montageclips (mechanisch, leicht lösbar) oder Alu-Profile (fester Halt, bessere Kühlung, mit Diffusor für weicheres Licht).
• Kürzen: nur an den markierten Stellen – bei 12-V-Streifen meist alle 3 LEDs, bei 24 V alle 6 LEDs.
• Verbinden: Steckverbinder sind einfacher, Lötstellen langfristig zuverlässiger.
• Netzteil: trocken, belüftet und zugänglich montieren, mit 20 % Reserve dimensionieren.

Rechenbeispiel Netzteil: Leistung pro Meter × Länge × 1,2 – für 5 m Streifen mit 14,4 W/m also 14,4 × 5 × 1,2 = 86,4 W. Das Netzteil braucht mindestens diese Leistung; sinnvoll ist die nächstgrößere Standardgröße.

Ab etwa 5 m Länge macht sich der Spannungsabfall bemerkbar: Der Streifen wird zum Ende hin dunkler. Speisen Sie von beiden Enden ein oder setzen Sie einen RGB-Verstärker mit eigenem Netzteil ein; 24-V-Streifen sind hier im Vorteil. Bei langen Zuleitungen den Leitungsquerschnitt ausreichend groß wählen.

Die 12- bzw. 24-V-Seite ist Schutzkleinspannung und bei Berührung ungefährlich – Streifen, Controller und Verbinder können Sie selbst montieren. Gefährlich sind die 230-V-Seite des Netzteils und Kurzschlüsse, die hohe Ströme und Brandgefahr verursachen. Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft. Passende Streifen und Zubehör finden Sie unter LED-Streifen.

Industrie, Außenbereich und Fahrzeug

Industrie: Streifen müssen Vibrationen, Chemikalien und extremen Temperaturen standhalten – wählen Sie mindestens IP65 und einen Betriebsbereich von −20 bis +60 °C. Als Signallicht zeigen RGB-Streifen Maschinen- und Prozesszustände farbig an; hier zählen Zuverlässigkeit und schneller Farbwechsel. In der Architekturbeleuchtung sind Farbtreue und Farbkonstanz entscheidend, mehrere Streifen werden meist per DMX synchronisiert.

Außenbereich: Eine UV-stabilisierte Hülle schützt das Material vor Alterung. Temperaturwechsel dehnen und stauchen die Materialien, Außenstreifen müssen dafür ausgelegt sein. Kondenswasser kann selbst bei hoher Schutzart Probleme machen – planen Sie so, dass es ablaufen kann. Vor dem Winter alle Verbindungen sorgfältig abdichten, denn Kunststoffe werden bei Kälte spröde und Temperaturwechsel fördern Kondensation.

Fahrzeug: RGB-Streifen fürs Auto müssen erhöhte Anforderungen an elektromagnetische Verträglichkeit und Vibrationsfestigkeit erfüllen; üblich sind Ambientelicht im Innenraum und Tuning. Farbiges Licht außen am Fahrzeug ist im Straßenverkehr nicht erlaubt.

Kaufberatung und typische Fehler

Achten Sie auf CE-Kennzeichnung und RoHS-Konformität; das UL-Zeichen ist ein US-Prüfzeichen. Lange Garantiezeiten zeugen vom Vertrauen des Herstellers, und bei komplexen Installationen ist guter technischer Support viel wert. Einstiegsware eignet sich für provisorische oder unkritische Anwendungen, die Mittelklasse bietet ein gutes Preis-Leistungs-Verhältnis für die meisten Wohnräume, Premiumstreifen mit besten Materialien, präziser Farbwiedergabe und langer Lebensdauer lohnen sich für Gewerbe und anspruchsvolle Projekte. Testen Sie vorab ein Muster auf Farbqualität, Gleichmäßigkeit und Steuerung. Komplettsets sind ideal für Einsteiger, Einzelkomponenten passen genauer, erfordern aber mehr Fachwissen.

Die häufigsten Fehler

• Zu kleines Netzteil: Leistung pro Meter × Länge ohne 20 % Reserve gerechnet.
• Falsche Schutzart: IP20 im Bad oder im Freien.
• Spannungsabfall ignoriert: lange Streifen nur an einem Ende eingespeist.
• Farbabweichungen: schlechtes Binning bei Billigware – fragen Sie nach der Farbtoleranz.
• Zu wenig Kühlung: geschlossene Einbauräume, wärmedämmende Untergründe.
• Inkompatible Steuerung: Controller, Netzteil und Streifen passen nicht zusammen.

Wartung und Pflege

• Alle 3–6 Monate Sichtkontrolle: Schutzhülle, Verbindungen, gleichmäßiges Licht; Schäden sofort beheben.
• Nur bei getrennter Stromversorgung reinigen – mit weichem, leicht feuchtem Tuch, ohne scharfe Reiniger.
• Defekte Abschnitte an den Schnittmarken heraustrennen und mit Verbindern durch ein neues Stück ersetzen.
• Firmware von WLAN-Streifen aktuell halten – Updates bringen Funktionen, Fehlerkorrekturen und bessere Kompatibilität.
• Ein Netzteil mit Kurzschluss- und Überspannungsschutz verwenden und für Belüftung sorgen.
• Verbinder, Endkappen und ein kurzes Stück desselben Streifens als Ersatz bereithalten.
• Installation dokumentieren: Komponenten, Datum, Änderungen, Datenblätter, Bezugsquelle.
• Nachlassende Helligkeit oder Farbverschiebungen beobachten; smarte Systeme überwachen das teils automatisch.

Ratgeber · Entladungslampen E40

Kennwerte, LED-Ersatz und Wirtschaftlichkeit von Entladungslampen mit 150 bis über 1.000 W.

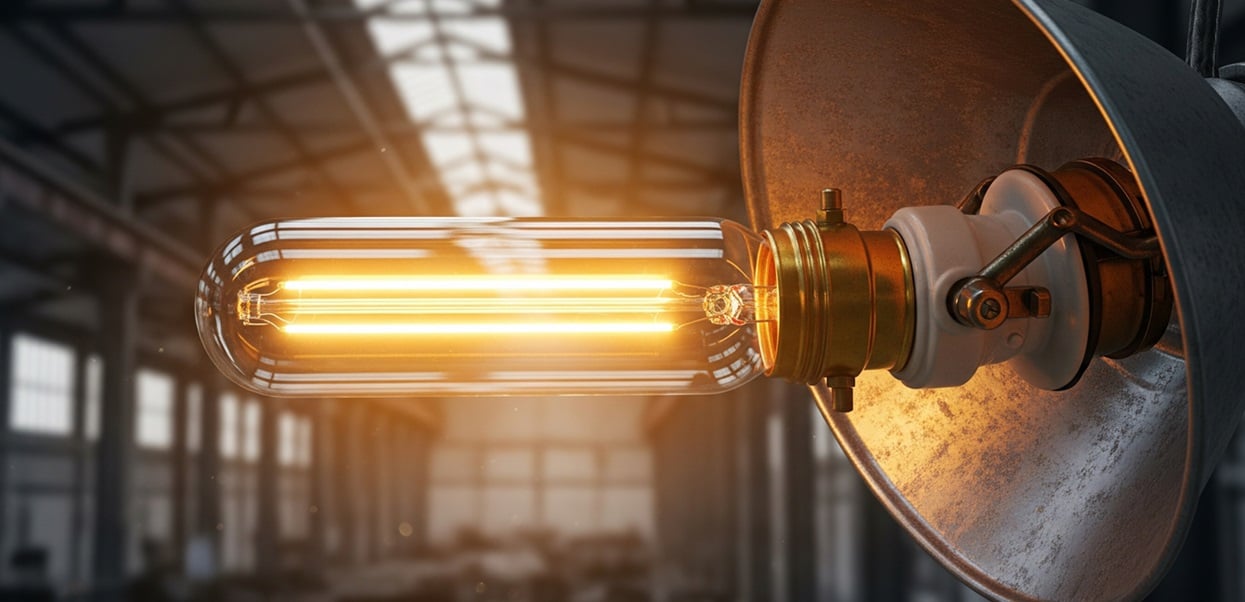

E40-Sockel und Funktionsprinzip

E40 ist das große Edison-Schraubgewinde (Goliath-Gewinde, GES) mit 40 mm Durchmesser und 30 mm Gewindehöhe – ein Rundgewinde, kein metrisches. Gewinde aus Messing oder vernickelt, Keramikkörper und hitzebeständige Isolierung machen den Sockel robust. Das Licht entsteht durch eine Entladung in Metalldampf unter Hochdruck bei 3.000–6.000 K im Lichtbogen, das Spektrum hängt vom Metalldampf ab; Vorschalt- und Zündgerät sind Pflicht.

Stärken: bis über 150.000 lm, 90–180 lm/W, 15.000–30.000 Stunden Lebensdauer, niedrige Kosten pro Lumen. Schwächen: 3–15 Minuten Anlaufzeit, Abkühlpause vor dem Wiedereinschalten, Schadstoffe wie Quecksilber, kaum dimmbar, aufwendige Installation. Quecksilberdampflampen (HQL) dürfen seit 2015 in der EU nicht mehr in Verkehr gebracht werden.

Lampentypen und Kennwerte

HQI-Lampen findet man vor allem in Sportanlagen mit TV-Übertragung, Galerien, Architekturbeleuchtung und Fotostudios; Keramikvarianten verbinden Effizienz und Lichtqualität. Natriumdampf-Niederdrucklampen (160–200 lm/W) haben einen Bajonettsockel, kein E40.

Natriumdampf nach Leistung: 150 W: 14.000–16.000 lm (Lager, Parkplätze) · 250 W: 25.000–29.000 lm (große Hallen, Hauptstraßen) · 400 W: 45.000–52.000 lm (Industrie, Stadien) · 600 W: 85.000–95.000 lm · 1.000 W: 130.000–150.000 lm (größte Stadien und Hallen). Lichtstromklassen: mittel 10.000–30.000 lm, hoch 30.000–80.000 lm, sehr hoch 80.000–120.000 lm, extrem ab 120.000 lm. Betrieb an 230 V, einzelne Hochleistungstypen an 400 V; Zündspannung 1,5–5 kV, Verluste im Vorschaltgerät 15–35 W.

Einsatzbereiche

• Lager mit 15–25 m Höhe: 400–1.000 W Natriumdampf, Raster 20 × 20 bis 30 × 30 m; Bewegungsmelder mit Nachlaufzeit lohnen erst mit LED.
• Produktionshallen: 250–600 W, Ra 65+, vibrations- und staubfest.
• Fußballstadien: ab 1.000 W HQI oder Keramik, 5.000–6.500 K, Ra 85+ für TV, Gleichmäßigkeit U0 mindestens 0,7.
• Sporthallen: 150–250 W Keramik, elektronische Vorschaltgeräte gegen Flimmern, Schutz vor Ballwurf.
• Autobahnen: 250–600 W Natriumdampf, Masthöhe 12–16 m, Abstand 35–50 m.
• Innerorts: 70–150 W Keramik oder HQI (meist E27), Ra 65+.

LED-Ersatz

LED spart 60–80 % Energie, ist sofort hell, hält 50.000–100.000 Stunden und mehr und lässt sich per DALI, LoRaWAN oder Zigbee/WLAN steuern – bis hin zu adaptiver Beleuchtung, vorausschauender Wartung und Anbindung an kommunale Systeme.

In dieser Leistungsklasse ist meist eine neue Leuchte die bessere Wahl: ein LED-Hallenstrahler, eine LED-Straßenleuchte oder LED-Flutlicht für Stadien. Retrofitlampen mit E40-Sockel brauchen je nach Modell direkt 230 V – dann werden Vorschalt- und Zündgerät überbrückt. Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft.

Rechenbeispiel: 50 Hallenleuchten mit 400 W

• Bestand: 50 × 400 W plus 50 × 25 W Vorschaltgerät = 21.250 W; LED: 50 × 200 W = 10.000 W – Einsparung 11.250 W (53 %).
• Bei 16 Stunden täglich: 65.700 kWh pro Jahr, bei 0,25 €/kWh rund 16.400 €.
• Investition rund 12.000 € – Amortisation nach etwa 9 Monaten.
• Dazu entfallen Lampenwechsel samt Arbeitszeit (rund 7.200 € pro Jahr) – zusammen rund 23.600 € Einsparung jährlich.

Sicherheit und Wartung

Zündimpulse bis 5 kV – nur qualifiziertes Personal. Die Lampe wird 400–800 °C heiß: Leuchten belüften, Abstand zu Brennbarem halten. HQI, HQL und die meisten Natriumdampf-Hochdrucklampen enthalten Quecksilber: bei Bruch lüften, Schutzausrüstung tragen, fachgerecht entsorgen. Beim Wechsel abschalten und sichern, mindestens 20 Minuten abkühlen lassen, Typ und Leistung mit dem Vorschaltgerät abgleichen, fest eindrehen und schrittweise in Betrieb nehmen.

Wartung: monatlich Sichtkontrolle und Reflektoren reinigen, vierteljährlich Beleuchtungsstärke, Vorschaltgeräte und Steuerung prüfen, jährlich Gesamtcheck mit Elektroprüfung und Tauschplanung. Zündet eine Lampe nicht, prüfen Sie Versorgung, Vorschalt- und Zündgerät, dann die Lampe; Zündprobleme deuten auf Alterung, Kälte oder Unterspannung hin, unruhiger Betrieb auf Temperaturwechsel, Lebensdauerende oder Netzstörungen.

Umstieg planen

Bewährt sind drei Phasen: Analyse (1–3 Monate: Energieaudit, Lichtmessung, Wartungskosten, Budget), Pilotprojekt (3–6 Monate: Testbereich, Einsparung und Lichtqualität messen) und zonenweise Umsetzung (6–24 Monate, möglichst ohne Betriebsunterbrechung). Den Zeitpunkt bestimmen Alter der Anlage, Wartungskosten, Budget und Leistungsanforderungen. Finanziert wird aus Eigenmitteln, per Kredit oder über Energiespar-Contracting mit garantierten Einsparungen; prüfen Sie aktuelle Förderprogramme von Bund, Ländern und Kommunen.

Ratgeber · Entladungslampen E27

Quecksilberdampf, Halogen-Metalldampf oder Natriumdampf: So ordnen Sie die Entladungslampe in Ihrer E27-Leuchte richtig ein – und ersetzen sie sicher und wirtschaftlich durch LED.

Inhalt

• E27-Sockel und Funktionsprinzip
• Lampentypen im Überblick
• Kenndaten, Lichtfarbe und Bauformen
• Typische Leistungen nach Einsatzbereich
• Vorschaltgerät und Zündgerät
• Umstieg auf LED
• Rechenbeispiel und Amortisation
• Sicherheit, Lampenwechsel und Wartung

Entladungslampen liefern viel Licht bei langer Lebensdauer und stecken bis heute in Hallen- und Lagerleuchten, Sportanlagen sowie Straßen- und Hofleuchten. Wer sie betreibt, steht meist vor der Frage: neue Entladungslampe oder gleich LED?

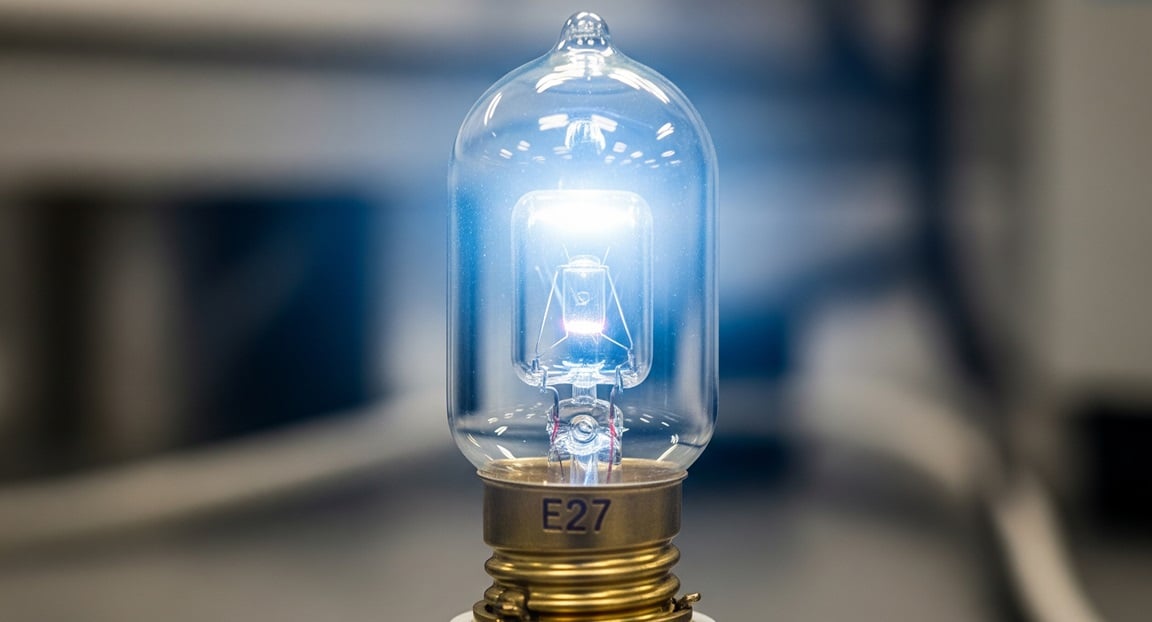

E27-Sockel und Funktionsprinzip

E27 bezeichnet das Edison-Schraubgewinde mit 27 mm Nenndurchmesser und 22 mm Gewindehöhe, genormt nach IEC 60061-1 – ein Rundgewinde, kein metrisches Gewinde. Ausführung: Gewinde aus Messing oder vernickelt, Keramik- oder Metallkörper, hitzebeständige Isolierung. Mit E27-Sockel gibt es nur die kleineren Leistungen: Natriumdampf meist bis 70 W, Quecksilberdampf bis 125 W, Halogen-Metalldampf bis etwa 150 W. Lampen mit 250 oder 400 W haben in der Regel den größeren E40-Sockel.

So entsteht das Licht: Eine elektrische Entladung ionisiert Gas oder Metalldampf und bringt es zum Leuchten. Ein Vorschaltgerät begrenzt den Strom; Natriumdampf- und Halogen-Metalldampflampen brauchen zusätzlich ein Zündgerät mit Zündimpulsen von bis zu einigen Kilovolt. Bis zur vollen Helligkeit vergehen 2–10 Minuten, und nach dem Ausschalten muss die Lampe abkühlen, bevor sie wieder zündet. Als Füllung dienen Natriumdampf (Hoch- und Niederdruck), Quecksilberdampf, Metallhalogenide oder Xenon, teils kombiniert.

Stärken: hoher Lichtstrom (in den großen E40-Stufen über 50.000 lm), gute Lichtausbeute, lange Lebensdauer, niedrige Kosten pro Lumen. Schwächen: Anlaufzeit und Abkühlpause, zusätzliche Betriebsgeräte, aufwendigere Installation, kaum dimmbar, teils ungünstiges Spektrum, Flimmern an älteren Vorschaltgeräten, temperaturempfindlich.

Lampentypen im Überblick

Lichtstrom über alle Leistungsstufen der jeweiligen Lampenfamilie – mit E27-Sockel gibt es nur den unteren Bereich. Natriumdampf-Niederdrucklampen haben einen Bajonettsockel (BY22d), keinen E27-Sockel.

Quecksilberdampflampen (HQL) sind ineffizient und enthalten Quecksilber. Seit 2015 dürfen sie in der EU nicht mehr in Verkehr gebracht werden; Ersatz gibt es nur noch aus Restbeständen. Wer HQL betreibt, steigt am besten direkt auf LED um.

Keramik-Halogen-Metalldampflampen halten Lichtstrom und Lichtfarbe stabiler, geben Farben treuer wieder als klassische HQI und leben länger.

Natriumdampf-Hochdrucklampen nach Leistung

50 und 70 W gibt es mit E27-Sockel; ab 100 W haben Natriumdampf-Hochdrucklampen in der Regel den E40-Sockel.

Kenndaten, Lichtfarbe und Bauformen

Lichtstromklassen: niedrig 1.500–5.000 lm, mittel 5.000–15.000 lm, hoch 15.000–35.000 lm, sehr hoch ab 35.000 lm.

Betrieb: 220–240 V AC, 50 Hz, Zündspannung bis zu einigen Kilovolt. Umgebungstemperatur −40 bis +50 °C, optimal −10 bis +40 °C; der Brenner erreicht 600–1.000 °C. Häufiges Schalten, Hitze, schlechte Vorschaltgeräte, Spannungsschwankungen und Vibrationen verkürzen die Lebensdauer. Im Alter sinkt der Lichtstrom, die Lichtfarbe verschiebt sich, Anlaufzeit und Verbrauch steigen – unter 70 % der Anfangsleistung ist ein Tausch fällig.

Lichtfarbe und Spektrum

• 1.800–2.200 K (Natriumdampf): orange bis gelb; Hochdruck mit Linienspektrum, Niederdruck monochromatisch bei 589 nm – für Straßen, Sicherheitslicht, Bereiche ohne Farbanspruch und Sternwarten (wenig Lichtverschmutzung).
• 2.700–3.000 K (einige HQI, Keramik): historische Gebäude, Restaurants, Hotels, Landschaftslicht.
• 3.500–4.500 K (Quecksilberdampf, einige HQI): Industrie, Lager, Parkplätze, Technikräume.
• 5.000–6.500 K (HQI und Keramik): Sport, Foto und Film, präzise Sehaufgaben, moderne Architektur.

Halogen-Metalldampflampen mit Leuchtstoffbeschichtung oder Keramikbrenner liefern ein kontinuierliches Spektrum.

Bauformen und Schutz

Ellipsoidlampen strahlen rundum, Röhrenlampen bündeln das Licht effizient in Reflektorleuchten, Kugellampen mit Diffusor dienen dekorativen Zwecken, Reflektorlampen (PAR) strahlen gerichtet mit 10–60°. Kolben bestehen aus Quarz- oder Hartglas, Premiumlampen enthalten Keramikteile. Der Außenkolben – bei den meisten Typen vorgeschrieben – schützt vor UV-Strahlung, hält Bruchstücke zurück, falls der Brenner birst, und isoliert thermisch; manche Lampen haben zusätzliche Schutzeinrichtungen gegen Überhitzung.

Typische Leistungen nach Einsatzbereich

Übliche Bestandsanlagen – hilfreich, um den Lichtbedarf für den LED-Ersatz einzuschätzen. Über 150 W ist in der Praxis der E40-Sockel üblich.

Bewegungs- und Tageslichtsensoren sind erst mit LED wirklich sinnvoll: Entladungslampen vertragen kein häufiges Schalten und zünden erst nach einer Abkühlpause wieder.

Vorschaltgerät und Zündgerät

Das Vorschaltgerät muss zu Lampentyp und Leistung passen (Toleranz ±10 %), CE-gekennzeichnet, effizient und elektromagnetisch verträglich sein. Es sitzt in der Leuchte oder im Verteilerschrank – trocken, gekühlt und für die Wartung zugänglich.

Umstieg auf LED: Retrofitlampe oder neue Leuchte

LED spart gegenüber Entladungslampen 50–70 % Energie. Sie ist sofort hell, verträgt häufiges Schalten, hält 50.000–100.000 Stunden, ist vibrationsfest, arbeitet in einem weiten Temperaturbereich, enthält kein Quecksilber und liefert flimmerfreies Licht mit stabiler Lichtfarbe und Ra 85–95. Erst mit LED werden Dimmen, DALI, Funk (LoRa, Zigbee), Sensoren und zentrales Lichtmanagement mit Monitoring, vorausschauender Wartung und Anbindung an die Gebäudeleittechnik richtig nutzbar.

• LED-Retrofitlampe mit E27-Sockel: Je nach Modell arbeitet sie am vorhandenen Vorschaltgerät oder braucht direkt 230 V – dann werden Vorschalt- und Zündgerät überbrückt bzw. ausgebaut. Prüfen Sie Abmessungen, Gewicht und Wärmeabfuhr in der Leuchte.
• Neue LED-Leuchte: etwa ein LED-Hallenstrahler, eine LED-Straßenleuchte oder ein LED-Fluter – meist die bessere Lösung bei Lichtverteilung, Effizienz und Lebensdauer.

Das Überbrücken des Vorschaltgeräts ist ein Eingriff in die Leuchte: Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft. Wählen Sie die LED nach dem Lichtstrom, nicht nach der Wattzahl – gute LED-Lösungen erreichen 120–180 lm/W. Da die 15–20 W Verluste des Vorschaltgeräts entfallen, ist die tatsächliche Ersparnis größer, als der reine Lampenvergleich vermuten lässt.

Vorgehen: Lichtbedarf aufnehmen, LED-Lösung wählen, Leuchten anpassen oder tauschen, in Betrieb nehmen, messen und optimieren. Den Zeitpunkt bestimmen Alter der Anlage, Ausfälle, Energie- und Wartungskosten, Lichtqualität und Budget.

Rechenbeispiel und Amortisation

10 Natriumdampflampen à 250 W durch LED ersetzen

Die Ersparnis beträgt 1.500 W (55 %). Bei 12 Stunden täglich sind das 18 kWh pro Tag, 540 kWh pro Monat und 6.570 kWh pro Jahr – bei 0,25 €/kWh rund 1.640 € jährlich. Für die kleineren E27-Leistungen gilt dieselbe Rechnung im kleineren Maßstab.

Zehn Jahre, ein Lichtpunkt, 12 Stunden täglich: Die 250-W-Natriumdampflampe verbraucht mit Vorschaltgerät 11.826 kWh (rund 2.957 €) und benötigt vier Lampen und ein Vorschaltgerät. Die 120-W-LED kommt mit 5.256 kWh (rund 1.314 €) aus – ohne Lampenwechsel.

Amortisation: im Dauerbetrieb rund um die Uhr 1–2 Jahre, bei mehr als 12 Stunden täglich 2–3 Jahre, bei 8–12 Stunden 3–4 Jahre – abhängig vom Strompreis, vom Tarif und von der künftigen Preisentwicklung. Prüfen Sie aktuelle Förderprogramme von Bund, Ländern und Kommunen.

Umwelt: weniger Strom und CO₂, kein Quecksilber – das steckt in Quecksilberdampf- und Halogen-Metalldampflampen, aber auch in den meisten Natriumdampf-Hochdrucklampen. Präzise LED-Optiken und Dimmung verringern Streulicht. Außen empfiehlt sich insektenfreundliches Licht: warmweiß bis 3.000 K, abgeschirmt, nach unten gerichtet, nur bei Bedarf eingeschaltet.

Im Vergleich: Gegenüber Glühlampen (10–15 lm/W, 1.000 h, höchstens 200 W bzw. 3.000 lm) sind Entladungslampen 3- bis 15-mal effizienter und halten 6- bis 24-mal länger; gegenüber Leuchtstofflampen brauchen sie weniger Leuchten und zünden auch bei −40 °C. LED kostet mehr in der Anschaffung, ist aber bei Betriebs- und Wartungskosten, Steuerbarkeit und Start überlegen.

Sicherheit, Lampenwechsel und Wartung

Gefahren: Zündimpulse von mehreren Kilovolt (nur qualifiziertes Personal), Brennertemperaturen bis 1.000 °C und heiße Kolben (Abstand zu brennbaren Materialien, Belüftung), UV-Strahlung (Lampen mit beschädigtem Außenkolben sofort außer Betrieb nehmen) sowie Quecksilber, Natrium und Halogenide bei Bruch (lüften, Bruchstücke sicher aufnehmen).

Lampe wechseln

1. Sicherung aus, gegen Wiedereinschalten sichern, Spannungsfreiheit messen; isoliertes Werkzeug, Leiter oder Hubarbeitsbühne, UV-Schutzbrille und hitzefeste Handschuhe nutzen.
2. Lampe mindestens 15 Minuten abkühlen lassen, herausdrehen, Fassung prüfen; Altlampe über eine Sammelstelle entsorgen, nicht in den Hausmüll.
3. Typ und Leistung mit dem Vorschaltgerät abgleichen, Lampe fest, aber nicht zu fest eindrehen.
4. Vorschalt- und Zündgerät nach Schaltplan anschließen, Verbindungen prüfen, kennzeichnen und dokumentieren.
5. Einschalten, Anlaufzeit beobachten, Strom und Leistung messen.

Wartungsplan

• Monatlich: Sichtkontrolle, Reflektoren reinigen, Dichtheit von Außenleuchten und Schaltautomatik prüfen, Ausfälle dokumentieren.
• Vierteljährlich: Beleuchtungsstärke messen, Vorschalt- und Zündgeräte prüfen, Verteiler reinigen, Notbeleuchtung testen.
• Jährlich: lichttechnische Messung, Prüfung von Elektroinstallation und Schutzeinrichtungen, Lampentausch nach Alter planen.

Qualität beim Kauf: exakt dosierte Füllung, hochwertige Elektroden, stabiler Kolben und Sockel, konstante Zündspannung, Leistung und Lichtfarbe, hohe Lichtstromerhaltung. Pflicht sind CE-Kennzeichnung, vollständige technische Daten, Hersteller, Herkunftsland und Sicherheitshinweise; die Sicherheit von Entladungslampen regelt IEC 62035, dazu kommen RoHS und WEEE.

Bestandsaufnahme vor jeder Entscheidung: Leuchten, Verbrauch und Betriebsstunden erfassen, Lichtqualität und Problemzonen bewerten. Vorrang haben Bereiche mit hohem Verbrauch, häufigen Störungen, Sicherheitsrelevanz oder schlechtem Licht. Legen Sie Zielwerte für Beleuchtungsstärke, Farbwiedergabe, Lichtfarbe und Steuerung fest – für Arbeitsstätten nach DIN EN 12464-1 und ASR A3.4.

Ratgeber · LED-Spots GU10

GU10-Spots sind das Arbeitspferd für Akzent- und Einbaulicht. Worauf es bei Abstrahlwinkel, Lichtstrom, Lichtfarbe und Dimmbarkeit ankommt – mit Empfehlungen für jeden Raum.

Inhalt

• Der GU10-Sockel
• Abstrahlwinkel richtig wählen
• Leistung und Lichtstrom
• Lichtfarbe und Farbwiedergabe
• Dimmbarkeit und Smart-Funktionen
• Ersparnis gegenüber Halogen
• Empfehlungen nach Raum
• Qualität erkennen und richtig kaufen
• Lampenwechsel, Pflege und Fehlersuche

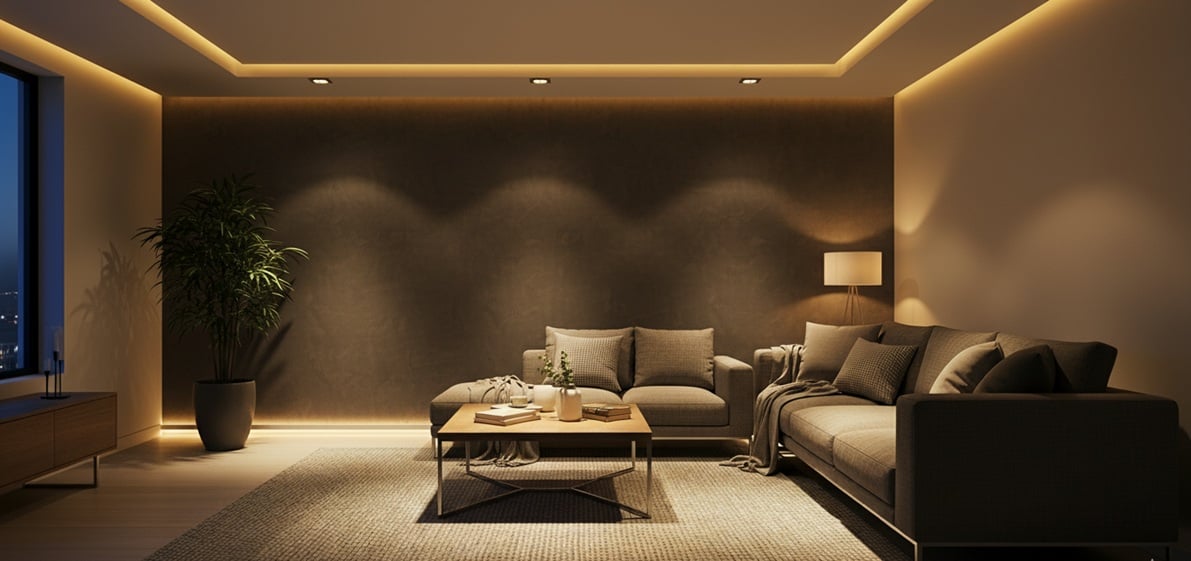

LED-Lampen mit GU10-Sockel ersetzen die früheren Halogen-Reflektorlampen – kompakt, gerichtet strahlend, ideal für Spot- und Akzentlicht in Wohnung, Laden, Gastronomie und Hotel. Sie sparen bis zu 90 % Energie, halten 25.000–50.000 Stunden, sind sofort hell, bleiben relativ kühl und lenken das Licht präzise.

Der GU10-Sockel: Bajonett mit Vierteldrehung

Die beiden Stifte des GU10-Sockels haben 10 mm Abstand und verdickte Enden. Die Lampe wird eingesetzt und mit einer Vierteldrehung verriegelt – so kann sie sich nicht versehentlich lösen. Der Sockel ist nach IEC 60061-1 genormt; sein Körper aus Keramik oder Metall ist hoch temperaturbeständig.

• Sicherer Halt: fest verriegelt, vibrationsfest, trotzdem schnell gewechselt.
• Zuverlässiger Kontakt: geringer Übergangswiderstand, korrosionsbeständig.
• Kompatibel: LED-Spots passen in die bisherigen Halogenfassungen.

GU10 läuft direkt an 220–240 V AC (Weitbereichsmodelle 100–240 V, 50/60 Hz). Nicht verwechseln mit den gleich großen MR16-Spots: Deren GU5.3-Stiftsockel gehört zu 12-V-Systemen mit Trafo. Standard-Spots haben 50–53 mm Durchmesser, sind 45–60 mm hoch und wiegen 40–80 g; für flache Einbauleuchten gibt es kurze Bauformen – prüfen Sie die Einbautiefe. Betriebstemperatur: Standard −10 bis +40 °C, erweitert −20 bis +50 °C, optimal 20–25 °C.

Einsatzorte: Wohnzimmer, Küche, Bad, Schlafzimmer, Flure und Treppen; im Gewerbe Warenpräsentation, Galerien, Restaurants, Hotels und Büros. Passende Leuchten finden Sie unter LED-Einbaustrahler und LED-Schienensysteme, die Spots selbst unter LED-Lampen.

Abstrahlwinkel richtig wählen

Der Abstrahlwinkel entscheidet, ob ein GU10-Spot akzentuiert oder flächig ausleuchtet.

Faustregeln

• Montagehöhe: niedrige Decke – breiterer Winkel, hohe Decke – engerer Winkel; bei 2,7 m Standardhöhe meist 36–60°.
• Zweck: Akzent 15–36°, Arbeitslicht 36–60°, Allgemeinlicht 60–120°.
• Abstand zum Objekt: nahe Objekte – breiterer Winkel, entfernte Objekte – engerer Winkel.

Optik, Bauform und Material

• COB: ein großer Chip, gleichmäßiges Licht, einfache Optik, gute Effizienz.
• SMD: mehrere kleine Chips, flexible Bauformen und Abstrahlwinkel; fällt ein Chip aus, leuchten die übrigen weiter.
• Reflektor mit Linse: präzise gesteuerter Lichtkegel, minimale Verluste – für Profianwendungen, etwas teurer.
• Gehäuse: Aluminium führt Wärme sehr gut ab und verlängert die Lebensdauer, Kunststoff ist leicht und günstig für einfache Anwendungen, Keramikteile sorgen bei Premiummodellen für hohe Temperaturbeständigkeit.

Leistung und Lichtstrom

Orientierung: Akzentlicht 200–400 lm, Allgemeinlicht 400–600 lm, Arbeitslicht 600–800 lm, intensive Arbeiten ab 800 lm. Lichtausbeute: ab 100 lm/W ausgezeichnet, 80–100 lm/W sehr gut, 70–80 lm/W gut, 50–70 lm/W Standard, unter 50 lm/W schwach.

Lichtfarbe und Farbwiedergabe

• Extra-Warmweiß (2.200–2.700 K): sehr gemütlich – Schlaf- und Wohnzimmer, Bars, Hotelzimmer, Wellness.
• Warmweiß (2.700–3.000 K): die beliebteste Wahl – Wohnräume, Modegeschäfte, Cafés.
• Neutralweiß (3.500–4.000 K): natürlich – Küche und Bad, Büros, Einkaufszentren, Galerien.
• Tageslichtweiß (5.000–6.500 K): konzentrationsfördernd – Arbeitslicht, Praxen, Technikräume, Labore.

Farbwiedergabe: Ra 70–80 reicht für Flure, Technikräume und einfaches Allgemeinlicht; Ra 80–90 ist Standard für Wohnräume, Büros, Restaurants und Läden; Ra 90+ brauchen Galerien, Museen, Boutiquen, Fotostudios, Arztpraxen und Juweliere. Tunable-White-Spots (2.700–6.500 K) passen die Lichtfarbe dem Tagesverlauf an, RGB+W-Spots kombinieren Farbeffekte mit weißem Licht.

Dimmbarkeit und Smart-Funktionen

GU10-Spots werden über die Netzspannung gedimmt. Zwei Verfahren sind zu unterscheiden:

• Phasenanschnitt (Leading Edge): der klassische Triac-Dimmer, im Haushalt am weitesten verbreitet und für ohmsche Lasten wie Halogen gebaut; nur ein Teil der LED-Lampen arbeitet damit sauber, vor allem bei niedrigen Stufen.
• Phasenabschnitt (Trailing Edge): die modernere Technik – besser mit LED verträglich, feinere Regelung, leiserer Betrieb.

Dimmbereich: Standard-LEDs dimmen von 100 auf 10 % und flackern teils bei niedrigen Stufen, Premiummodelle schaffen 100–1 % stufenlos und flimmerfrei, professionelle Lösungen dimmen mit logarithmischer Kurve bis zum Ausschalten – zu höherem Preis. Halogen dimmt von 100 auf 0 %.

Vor dem Kauf prüfen: Dimmertyp, Mindestlast des Dimmers, Zahl der Spots am Stromkreis, Hersteller und Modell. Flackern, Brummen, Nachglimmen oder unruhiges Verhalten beheben Sie mit kompatiblen LED-Lampen, mehr Last am Dimmer bzw. einem Bypass-Kondensator oder einem LED-geeigneten Dimmer. Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft.

Smarte Spots: WLAN (App, Fernsteuerung), Bluetooth (lokal, sparsam, begrenzte Reichweite) oder Zigbee/Z-Wave (zuverlässiges Mesh-Netz, Hub nötig); dazu Tunable White, RGB+W mit 16 Millionen Farben, Bewegungs-, Licht- und Temperatursensoren und automatische Szenen – über Amazon Alexa, Google Assistant, Apple HomeKit oder Samsung SmartThings.

Ersparnis gegenüber Halogen

Beide sind sofort hell; LED verliert bei hohen Temperaturen leicht an Leistung. Die meisten Halogenlampen sind in der EU bereits ausgelaufen.

Rechenbeispiel: 6 Spots

• Halogen: 6 × 50 W = 300 W, LED: 6 × 5 W = 30 W – also 270 W weniger oder 0,27 kWh pro Betriebsstunde.
• Bei 4 Stunden täglich: 1,08 kWh pro Tag, 32,4 kWh pro Monat, rund 394 kWh pro Jahr – bei 0,35 €/kWh rund 138 €.
• Über 25.000 Stunden braucht jede Fassung rund zwölf Halogenlampen (2.000 h), aber nur eine LED.
• Zehn Jahre mit 8 Stunden täglich: 50-W-Halogen 1.460 kWh (rund 511 €) plus rund 12 Ersatzlampen, 5-W-LED 146 kWh (rund 51 €).

Amortisation: Sie hängt von Spotzahl, Brenndauer, Strompreis, Preisunterschied und Wechselkosten ab. Typisch sind 3–6 Monate bei mehr als 8 Stunden täglich, 6–12 Monate bei 4–8 Stunden und 1–2 Jahre bei 2–4 Stunden. Beispiel Wohnzimmer: 8 Spots mit je 45 W weniger sparen bei 4 Stunden täglich 525,6 kWh oder rund 184 € pro Jahr.

Schrittweise umrüsten: zuerst Küche, Wohnzimmer und Arbeitsplätze, dann Schlafzimmer, Bad, Esszimmer und Homeoffice, zuletzt Flure, Keller, Technikräume und Außenbereiche.

Empfehlungen nach Raum

Im Bad richtet sich die Schutzart der Leuchte nach den Bereichen der DIN VDE 0100-701: am Spiegel mindestens IP44, in der Dusche IP65. Auf Treppen sorgt gleichmäßiges, blendfreies Licht für Sicherheit – auf Wunsch ergänzt durch eine Notstromversorgung.

Qualität erkennen und richtig kaufen

• Chips: namhafte Hersteller, Binning für einheitliche Farbe, ab 100 lm/W, Lebensdauer L70 über 25.000 Stunden.
• Elektronik: Treiber mit PFC, Schutz gegen Über- und Unterspannung, flimmerfrei, weiter Eingangsspannungsbereich.
• Aufbau: Aluminium-Kühlkörper, Optik aus PC oder PMMA, Keramiksockel für hohe Temperaturen, vibrationsfest.
• Kennzeichnung: CE-Zeichen, EU-Energielabel (Klassen A–G, Datenbank EPREL), technische Daten, Hersteller bzw. Importeur.
• Nachweise: RoHS, WEEE, LM-80 (Alterung der LEDs), LM-79 (Lichtmessung), LM-82 (Temperaturverhalten), EN 62471 (photobiologische Sicherheit), EMV.
• Dokumentation: fotometrische Daten, Lichtverteilungskurven, Angaben zur Alterung, Garantiebedingungen.

Bestandsaufnahme: Zählen Sie die GU10-Leuchten, notieren Sie die Leistung der Halogenlampen, die tägliche Brenndauer und die vorhandenen Dimmer. Klären Sie, ob Sie Arbeits- oder Stimmungslicht brauchen, eine einheitliche Lichtfarbe wünschen und Smart Home planen.

Erst testen, dann kaufen: Prüfen Sie ein bis zwei Muster unter realen Bedingungen – Einschalten und Dimmen mit Ihrem Dimmer, Lichtfarbe, Abstrahlwinkel, Brummen und Wärme – und achten Sie auf saubere Verarbeitung. Vergleichen Sie Anbieter nach Verfügbarkeit, Garantie, Service und Umtausch; Sets mit Dimmer vereinfachen die Auswahl.

Lampenwechsel, Pflege und Fehlersuche

1. Sicherung ausschalten und Spannungsfreiheit prüfen; Halogenlampen abkühlen lassen.
2. Alte Lampe gegen den Uhrzeigersinn drehen und vorsichtig herausziehen.
3. LED-Spot einsetzen, im Uhrzeigersinn verriegeln und festen Sitz prüfen – ohne die Chips zu berühren.
4. Strom einschalten und testen.

Vorher prüfen: Ist die Leuchte für LED geeignet, sind Kontakte und Belüftung in Ordnung, wird die maximale Leistung eingehalten? Arbeiten Sie mit trockenen Händen von einer stabilen Leiter aus und schauen Sie nicht direkt ins Licht. Gereinigt wird ausgeschaltet und abgekühlt mit einem trockenen oder leicht feuchten Tuch.

Reklamation: Notieren Sie Kauf- und Installationsdatum, Fehlerbild und Betriebsbedingungen, sichern Sie Fotos oder Videos und wenden Sie sich mit dem Kaufbeleg an den Händler.
