Rasterdecke mit LED nachrüsten: Einlegeleuchten, Verkabelung, Wartung

Ratgeber · Rasterdecken

In Büros, Praxen und Verkaufsräumen ist die Rasterdecke der schnellste Weg zu neuem Licht: Einlegeleuchte statt Deckenplatte, die Decke selbst bleibt unangetastet. Worauf es bei Rastermaß, Tragfähigkeit, Verkabelung, Steuerung, Abnahme und Wartung ankommt.

Inhalt

• Warum nachrüsten?
• Passende Leuchten
• Werkzeug, Material, Sicherheit
• Bestand prüfen und planen
• Einbau in sieben Schritten
• Verkabelung über der Decke
• Lichtsteuerung und Effizienz
• Typische Fehler
• Abnahme und Dokumentation
• Wartung und Leuchtentausch
• Häufige Fragen

Warum nachrüsten?

Viele Rasterdecken tragen noch Leuchten mit Leuchtstoffröhren. Seit August 2023 dürfen T5- und T8-Leuchtstoffröhren in der EU nicht mehr in Verkehr gebracht werden; vorhandene Bestände dürfen noch verkauft und genutzt werden. LED lohnt sich ohnehin: bis zu 80 % weniger Strom als herkömmliche Technik, 25.000–50.000 Betriebsstunden, kaum Wartung – rechnen Sie mit allen drei Faktoren, nicht nur mit dem Kaufpreis.

Passende Leuchten

Entscheidend ist das Rastermaß: Rahmen und Panel müssen exakt ins Raster passen. Das häufigste Format für Kassettendecken ist 60 × 60 cm – Deckensysteme unterscheiden sich aber im Detail, deshalb vor der Bestellung nachmessen. Passende Modelle finden Sie unter Rasterleuchten und Einlegeleuchten, Spots unter LED-Einbaustrahler.

Elektrisch laufen die meisten Einbauleuchten direkt an 230 V, einige brauchen einen externen Treiber für 12 V oder 24 V – dann nur einen vom Hersteller als kompatibel genannten. Soll gedimmt werden, nur ausdrücklich dimmbare Leuchten mit Angabe der kompatiblen Dimmertypen wählen.

Lichtwerte: Arbeitsbereiche brauchen 500–750 lm/m², Wohn- und Aufenthaltsräume 300–500 lm/m², Technikräume 200–300 lm/m². Neutralweiß (4.000 K) passt zu Büro, Küche und Flur, Kaltweiß (5.000–6.500 K) zu Technikräumen, Lager und Garage, Warmweiß (2.700–3.000 K) zu Ruhe- und Wohnbereichen, 4.000–5.000 K zu Sanitärräumen. Die Farbwiedergabe sollte mindestens Ra 80 betragen – so fordert es die DIN EN 12464-1 auch für die meisten Arbeitsplätze –, wo Farben exakt erkannt werden müssen, über Ra 90. Für Arbeitsstätten ersetzt die lm/m²-Faustregel keine Lichtberechnung nach DIN EN 12464-1.

Schutzart: IP20 für trockene Räume, IP44–IP54 für Feuchträume und Bäder (Bereich 2), IP65 und höher für Außen-Untersichten, Nassbereiche und Bereich 1 im Bad, für den die Norm mindestens IPX4 verlangt (Schutzbereiche nach DIN VDE 0100-701).

Ausführung: sichtbarer Rahmen oder rahmenlos; weiß, aluminiumfarben, schwarz oder farbig; direktes, indirektes oder kombiniertes Licht; Diffusor matt, klar oder prismatisch.

Werkzeug, Material, Sicherheit

Werkzeug: Akkuschrauber, Lochsäge im Durchmesser der Downlights, Blechschere für Metallkassetten, Gipskartonmesser, Maßband, Lineal, Stift, Wasserwaage oder Linienlaser, Schraubendreher, Kombizange, Seitenschneider, Abisolierzange, zweipoliger Spannungsprüfer, Leiter oder Podest.

Material: Leuchten, Installationsleitung (meist NYM-J 3 × 1,5 mm²), Verbindungsklemmen, möglichst flammwidriges Leerrohr, LED-Treiber, falls nicht integriert, und Montagezubehör wie Rahmen, Abhängungen und Sicherungsclips.

Sicherheit:

• Sicherung abschalten, gegen Wiedereinschalten sichern (Hinweisschild, Kollegen informieren), Spannungsfreiheit prüfen, isoliertes Werkzeug verwenden.
• Nur von stabiler Leiter oder Arbeitsbühne arbeiten, nie von Stühlen oder Tischen; Platz schaffen, möglichst zu zweit.
• Schutzbrille bei Überkopfarbeit, Handschuhe, beim Schneiden Atemschutz; Möbel und Boden abdecken.
• Herstellerabstände zu brennbaren Materialien einhalten, Leuchten unter Wärmedämmung nur mit ausdrücklicher Freigabe des Herstellers (in englischen Datenblättern „IC-rated“), Leitungen und Rohre mit dem Brandverhalten wählen, das Gebäudeart und Deckensystem verlangen.
• Elektrische Anlagen werden nach DIN VDE 0100 errichtet; Stromkreise nicht mit zu vielen Leuchten überlasten.

Bestand prüfen und planen

• Raster und Tragfähigkeit: Rastermaß messen und prüfen, ob die Tragprofile das Gewicht der neuen Leuchten aufnehmen – vor allem bei großen Panels. Reicht die Tragfähigkeit nicht, erhalten die Leuchten eigene Abhängungen.
• Einbautiefe: Der Raum zwischen Rasterdecke und Rohdecke muss für Leuchte und Treiber reichen.
• Bestehende Leitungen: Was liegt bereits über der Decke? Leitungswege vom Verteiler zu den Leuchtenpositionen festlegen.
• Belastung: Die Summe der Leuchtenleistungen sollte höchstens 80 % der zulässigen Last der Sicherung erreichen.
• Bedienung: Schalter, Dimmer, smarte Steuerung oder DALI – die Entscheidung bestimmt die Verkabelung.
• Leuchtenraster: Plan mit Maßen erstellen, Nutzung berücksichtigen und gleichmäßig verteilen. Panels liegen je nach Größe meist 1–2 m auseinander (Mitte zu Mitte), Downlights bei üblicher Raumhöhe 1–1,5 m.

Rechenbeispiel: Ein Raum mit 20 m² und 300–500 lm/m² braucht 6.000–10.000 lm, mit Leuchten zu je 1.000 lm also 6–10 Stück. Eine Lichtberechnung berücksichtigt zusätzlich Raumhöhe, Reflexion und Nutzung und verhindert, dass mehr Leuchten als nötig eingebaut werden.

Einbau in sieben Schritten

1. Vorbereiten: Sicherung aus und gesichert, Spannungsfreiheit geprüft, Werkzeug bereit, Arbeitslicht aufgestellt (Baustrahler, Stirnlampe).
2. Decke öffnen: Positionen nach Plan markieren und die betreffenden Kassetten herausnehmen. Downlight-Ausschnitte schneiden Sie in die Kassette, bevor sie wieder eingelegt wird. Wird die Decke neu gebaut, die Verkabelung vor dem Schließen planen und verlegen.
3. Leitungen ziehen: vom Verteiler zu jeder Position, geschützt im Leerrohr oder Installationsrohr, mit mindestens 30 cm Reserve je Leuchte und beschriftet.

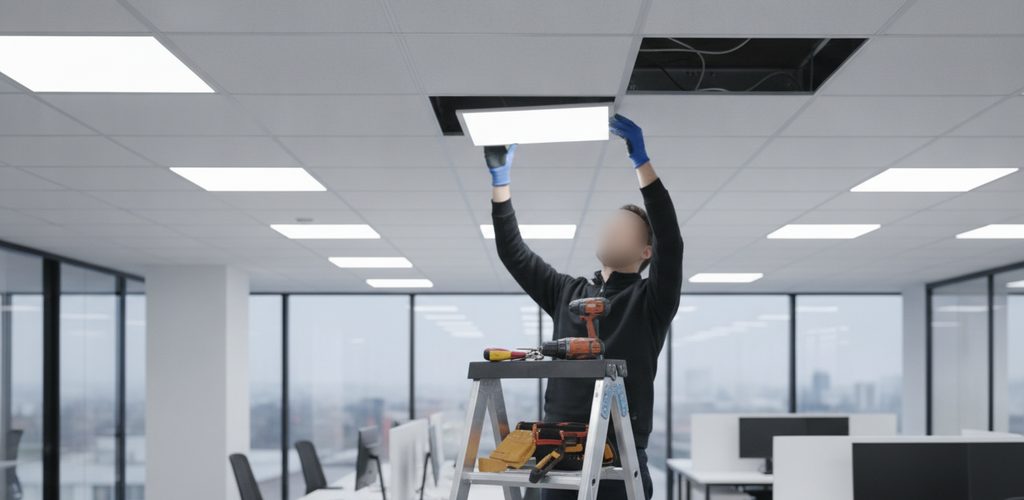

4. Leuchten vorbereiten: je nach Paneltyp Rahmen oder Abhängungen montieren; in der Rasterdecke wird das Panel einfach anstelle der Kassette eingelegt. Bei Downlights die Federklemmen vorbereiten und auf Platz für die Wärmeabfuhr achten.
5. Anschließen (Elektrofachkraft): Adern 8–10 mm abisolieren und nach Farbcode anklemmen (siehe nächster Abschnitt); Niedervolt-Leuchten über den Treiber nach Herstellerangabe und mit richtiger Polarität.
6. Einsetzen und sichern: Panel ins Raster bzw. in den Rahmen legen und mit Sicherungsclips oder Schrauben fixieren. Downlights mit zusammengedrückten Federn einsetzen, bis sie bündig anliegen. LED-Streifen ins Aluprofil legen – nur dort sind sie ausreichend gekühlt – und den Diffusor aufsetzen.
7. Testen: Sicherung ein, alle Leuchten prüfen, Schatten und Blendung kontrollieren, Position oder Neigung bei Bedarf korrigieren.

Gipskarton- oder Spanndecke im selben Projekt? In Gipskarton Profile orten, vorbohren und mit der Lochsäge ausschneiden, Panels nach Schablone mit Tragrahmen einbauen; bei neuen Decken Einbaugehäuse vor dem Beplanken setzen. Spanndecken brauchen spezielle Leuchten; Montageringe werden vor dem Spannen der Folie gesetzt, die Öffnungen danach mit Spezialwerkzeug geschnitten.

Verkabelung über der Decke

Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft. Die wichtigsten Regeln für Planung und Kontrolle:

• 230-V-Leuchten: Außenleiter L (braun oder schwarz) an Klemme L, Neutralleiter N (blau) an N, Schutzleiter PE (grün-gelb) an die Erdungsklemme. Metallleuchten der Schutzklasse I brauchen zwingend einen korrekt angeschlossenen Schutzleiter.
• Niedervolt (12/24 V): Treibereingang an L, N und – falls vorhanden – PE; Ausgang mit Plus (meist rot) und Minus (meist schwarz) polrichtig an die Leuchte.
• Schaltung: Bei einer Leuchte läuft der Außenleiter über den Schalter, N und PE direkt. Mehrere Leuchten an einem Schalter werden parallel angeschlossen: Der geschaltete Außenleiter geht zu allen, N und PE werden durchgeschleift.
• Dimmen: 230-V-Dimmer sitzen im Außenleiter, bei Niedervolt je nach System auf der Primär- oder Sekundärseite des Treibers.
• Steuerleitungen: DALI und 0–10 V benötigen je zwei zusätzliche Adern, RGB/RGBW mehrere für die Farbkanäle, smarte Systeme gegebenenfalls eigene Module.

Über der Decke gilt: alle Verbindungen in Klemmen, keine blanken oder losen Adern, Leitungen zugentlastet an tragenden Bauteilen befestigt statt lose auf den Platten, keine scharfen Knicke, Farbcode konsequent eingehalten.

Lichtsteuerung und Effizienz

• DALI, KNX, DMX512: DALI (Digital Addressable Lighting Interface) ist der Standard der professionellen Lichtsteuerung, KNX der offene Standard der Gebäudeautomation, DMX512 dient vor allem Lichteffekten in der Veranstaltungstechnik. Alle drei verlangen Fachwissen, eigene Komponenten und meist zusätzliche Steuerleitungen – typisch für größere und gewerbliche Anlagen.
• Sensoren und Szenen: Bewegungsmelder schalten nur bei Anwesenheit, Tageslichtsensoren regeln nach dem Tageslicht, Zeitprogramme schalten nach Bedarf, Szenen liefern auf Tastendruck das passende Licht, Dimmer senken den Verbrauch.
• Biodynamisches Licht: Leuchten mit einstellbarer Lichtfarbe (Tunable White, 2.700–6.500 K) folgen per Zeitprogramm dem Tageslichtverlauf und unterstützen den Tagesrhythmus – ideal ergänzt durch Lichtsensoren. Das fördert Schlaf und Leistungsfähigkeit.
• Smart Home und Funk: App, Sprachassistent (Apple HomeKit, Google Home, Amazon Alexa) oder Funkschalter ohne neue Leitungen – mit kompatiblen Leuchten oder Modulen über Zigbee, Z-Wave, Bluetooth oder WLAN, teils mit Gateway.
• Farbe und Effekte: RGB/RGBW-Leuchten mit Controller, dynamische Übergänge bis zur Musiksynchronisation, verdeckte LED-Streifen, Lichtlinien, Lichtrahmen oder ein Sternenhimmel aus Lichtleitern und Mini-LEDs – meist mit eigener Deckenkonstruktion und professioneller Planung.

Effizienz: Achten Sie auf mehr als 100 lm/W, das EU-Energielabel (Klassen A bis G), hochwertige LED-Chips und Treiber mit über 90 % Wirkungsgrad und geringem Standby-Verbrauch. Helle Raumoberflächen, der passende Abstrahlwinkel und Lichtzonen sparen zusätzlich; die Steuerung passen Sie nach einiger Zeit an die tatsächliche Nutzung an.

Typische Fehler

• Planung: zu wenige Leuchten und dunkle Zonen oder zu viele mit Blendung und Mehrverbrauch, falsche Lichtfarbe, Einbautiefe nicht geprüft, Dimmer und Leuchte nicht kompatibel.
• Decke: Raster falsch gemessen, Downlight-Ausschnitte zu groß oder zu klein, unregelmäßige Verteilung, Tragprofile und Tragfähigkeit großer Panels ignoriert, Platten beim Schneiden beschädigt.
• Elektrik: überlastete Stromkreise, zu kleiner Querschnitt, L/N oder Plus/Minus vertauscht, schlecht isolierte Verbindungen, scharf geknickte Leitungen.
• Wärme: kein Platz zur Wärmeabfuhr, Leuchten ohne Freigabe unter Dämmung, Brennbares zu nah, LED-Streifen ohne Aluprofil.
• Montage und Sicherheit: Leuchten nicht gesichert, Herstelleranleitung missachtet, in Feuchträumen undicht montiert, Schutzbereiche oder Schutzart ignoriert, Schutzleiter fehlerhaft, Arbeiten unter Spannung.

Abnahme und Dokumentation

• Optik: Leuchten liegen plan in einer Ebene und stehen nicht über, Rahmen sind sauber und unbeschädigt, die Platten rundum heil und frei von Montagespuren.
• Elektrische Prüfung: Belegung und festen Sitz aller Verbindungen kontrollieren – lose Kontakte erhitzen sich und können Brände auslösen –, Isolationswiderstand messen, Sicherung und FI-Schutzschalter prüfen. Das übernimmt die Elektrofachkraft im Rahmen der Prüfung nach DIN VDE 0100.
• Funktion: Jeder Schalter oder Dimmer steuert die richtige Leuchtengruppe, Dimmen gelingt stufenlos ohne Flackern oder Brummen, Szenen und Farbfunktionen arbeiten.
• Wärme: nach mindestens 30 Minuten Leuchten und Treiber prüfen – leicht warm ist normal, heiß nicht (heiße Treiber altern schneller); in der Umgebung darf nichts überhitzen.
• Lichtqualität: gleichmäßige Ausleuchtung, keine Blendung aus typischen Blickrichtungen, keine störenden Schatten auf Wänden und Arbeitsflächen, Helligkeit passend zur Nutzung.
• Dokumentation: Anleitungen und Datenblätter aufbewahren, den Schaltplan festhalten, Garantieunterlagen und Kaufbelege sichern sowie Typ und Modell der Leuchten notieren – das erleichtert Service, Erweiterung und späteren Ersatz.

Wartung und Leuchtentausch

Leuchten und Diffusoren mindestens zweimal jährlich reinigen, in staubiger Umgebung öfter – ausgeschaltet, abgekühlt, mit einem weichen, trockenen oder leicht angefeuchteten Tuch und ohne Lösungsmittel oder scharfe Reiniger. Funktion, Dimmung und Temperatur von Leuchten und Treibern regelmäßig prüfen; ein langsamer Helligkeitsverlust einzelner Leuchten fällt oft erst im direkten Vergleich auf. Verschlissene Bauteile rechtzeitig ersetzen.

• Flackern: Verbindungen, Kompatibilität von Dimmer und Treiber prüfen; oft ist der Treiber am Lebensende.
• Kein Licht: Spannung und Anschlüsse prüfen, Treiber oder Leuchte tauschen.
• Zu dunkel oder falsche Farbe: gealterte LED-Chips, Einstellungen von Dimmer bzw. Steuerung, bei RGBW ein ausgefallener Farbkanal.

Panel tauschen: Strom abschalten, Panel je nach Befestigung vorsichtig aus der Decke nehmen, Leitungen abklemmen, neues Panel mit gleichen Parametern anschließen und wieder einsetzen. Downlights ziehen Sie an den Federklemmen heraus und setzen sie nach dem Anschluss zurück. Treiber erreichen ihr Lebensende meist vor den LEDs, typisch nach 5–7 Jahren – in der Rasterdecke sind sie dank herausnehmbarer Platten gut zugänglich. Hochwertige Leuchten halten 25.000–50.000 Stunden, bei 5 Stunden täglich also 14–27 Jahre; Qualität, Betriebstemperatur, Schalthäufigkeit und Netzqualität bestimmen den tatsächlichen Wert.

Häufige Fragen

Lässt sich eine bestehende Rasterdecke nachrüsten?

Ja. Entweder ersetzen LED-Panels komplette Kassetten, oder Downlights kommen in Ausschnitte der Kassetten. Prüfen Sie vorher Einbautiefe und Tragfähigkeit der Unterkonstruktion.

Kann ich Panels und Downlights kombinieren?

Ja, das ist üblich: Panels für die Grundbeleuchtung, Downlights für Akzente. Achten Sie auf eine ähnliche Lichtfarbe – sofern kein bewusster Kontrast gewünscht ist – und darauf, dass alle Leuchten zum gewählten Steuersystem passen.

Welche Deckenart eignet sich am besten für LED?

Rasterdecken punkten mit dem einfachen Tausch der Kassetten und gutem Wartungszugang, Gipskartondecken mit freier, exakter Platzierung, Spanndecken mit besonderen Lichteffekten bei aufwendigerer Montage. Entscheidend sind Nutzung, Budget und Gestaltung.

Sind alle Einlegeleuchten dimmbar?

Nein. Nur ausdrücklich als dimmbar gekennzeichnete Leuchten lassen sich dimmen, und zwar mit dem vom Hersteller genannten Dimmertyp. Andere flackern, brummen oder werden beschädigt.

Was tun, wenn Leuchten in der Decke zu warm werden?

Für Luftzirkulation rund um Leuchte und Treiber sorgen, Leuchten nicht mit Dämmstoff abdecken, sofern der Hersteller es nicht ausdrücklich erlaubt, und auf gutes Wärmemanagement achten. Prüfen Sie außerdem, ob die maximale Leistung überschritten ist oder der Treiber fehlerhaft arbeitet.
