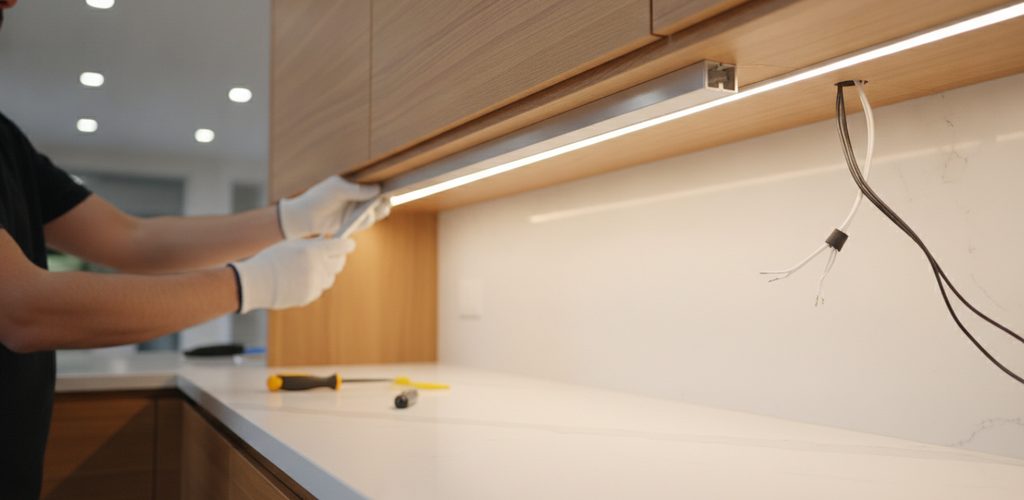

Ratgeber · Küchenbeleuchtung

Gutes Küchenlicht kombiniert Grund-, Arbeits- und Akzentbeleuchtung. Diese Anleitung zeigt, wie Sie Leitungen verlegen, Panels, LED-Streifen, Spots und Pendelleuchten montieren und welche Höhen, Abstände und Schutzarten sich bewähren.

Inhalt

• Lichtzonen planen
• Welche Leuchte wofür?
• Montagehöhen und Abstände
• Sicherheit und Schutzart
• Leitungen verlegen
• Leuchten montieren
• Dimmer, Sensoren und Smart Home
• Häufige Fehler
• Pflege, Wartung und Energiesparen
• Häufige Fragen

Lichtzonen planen

In der Küche wird gekocht, gegessen und Zeit mit Familie und Gästen verbracht – das Licht muss funktional sein und zugleich Atmosphäre schaffen. Unterscheiden Sie drei Ebenen:

• Grundbeleuchtung: gleichmäßig im ganzen Raum verteiltes Licht für gute Sicht überall.
• Arbeitslicht: stärkeres, gezieltes Licht auf den Flächen, an denen Speisen zubereitet werden.
• Akzentlicht: ergänzendes Licht, das gestalterische Elemente der Küche betont.

Gehen Sie die Küche ab und notieren Sie, wo Licht gebraucht wird: Arbeitsfläche, Kochinsel, Essplatz, Schränke und Vitrinen, Spüle und Kochfeld. Legen Sie außerdem ein Budget fest – LED-Beleuchtung kostet in der Anschaffung teils mehr, rechnet sich aber durch geringen Verbrauch und lange Lebensdauer.

Welche Leuchte wofür?

Passende Produkte finden Sie unter LED-Panels, LED-Streifen und LED-Einbaustrahler.

Montagehöhen und Abstände

Berücksichtigen Sie auch die Körpergröße der Nutzer: Das Licht soll für alle, die in der Küche arbeiten, angenehm und praktisch sein.

Sicherheit und Schutzart

Die Elektroinstallation muss DIN VDE 0100 entsprechen. Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft. Für Steckdosen- und Beleuchtungsstromkreise in Wohnungen schreibt die Norm einen FI-Schutzschalter (RCD) mit 30 mA vor.

Die Schutzbereiche 0, 1 und 2 aus DIN VDE 0100-701 gelten nur für Räume mit Badewanne oder Dusche – nicht für die Küche, die als normaler, trockener Raum gilt. Wasser, Dampf und Fett machen eine abgestufte Schutzart trotzdem sinnvoll:

Leitungen verlegen

Material und Werkzeug: Installationsleitung (z. B. NYM-J 3 × 1,5 mm²), Kabelkanäle für Aufputz, Klemmen und Dosen, Dübel und Schrauben, Isolierband, ggf. Dimmer oder Sensoren; Schraubendreher, Bohrmaschine, Maßband, Wasserwaage, Kombizange und Seitenschneider, Abisolierzange, Bleistift, Leitungssuchgerät, Arbeitshandschuhe, Schutzbrille und zweipoliger Spannungsprüfer.

1. Trasse planen: genau festlegen und an Wand und Decke anzeichnen, wo die Leitungen zu den Leuchten verlaufen – nicht in der Nähe von Wärmequellen oder an Stellen mit Beschädigungsgefahr. Unter Putz führen Sie Leitungen nur waagerecht oder senkrecht in den üblichen Installationszonen.
2. Unterputz oder Aufputz: Für Unterputz Schlitze ausreichend tief und breit stemmen bzw. fräsen und nach dem Verlegen wieder verputzen. Für Aufputz Kabelkanäle montieren, die sich optisch in die Küche einfügen.
3. Leitungen einziehen: nur bei ausgeschalteter Sicherung arbeiten, die Leitungen durch die vorbereiteten Wege ziehen, 20–30 cm Reserve für den Anschluss lassen und die Enden nach Stromkreis beschriften.
4. Anschließen: an einen vorhandenen oder neuen Stromkreis – Außenleiter (L) braun, schwarz oder grau, Neutralleiter (N) blau, Schutzleiter (PE) grün-gelb. Alle Verbindungen sorgfältig isolieren.

Leuchten montieren

• LED-Panel: Befestigungspunkte an der Decke anzeichnen, bohren, Montagerahmen oder Halter befestigen, L, N und ggf. PE anschließen, Panel in den Rahmen bzw. auf die Halter setzen.

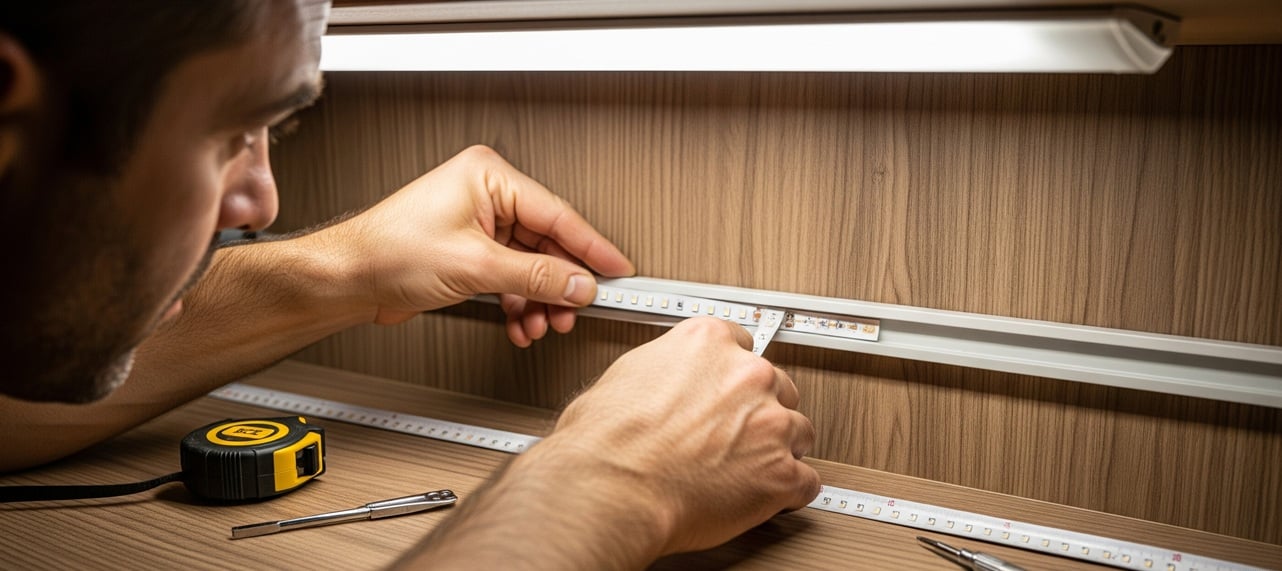

• LED-Streifen: Untergrund reinigen, Länge abmessen und nur an den markierten Stellen kürzen, Schutzfolie abziehen, den Streifen sorgfältig und ohne scharfe Knicke aufkleben, an das Netzteil anschließen und dieses an einem sicheren, gut zugänglichen Ort unterbringen.
• Spots: Positionen markieren, Löcher passend zum Leuchtendurchmesser bohren, Leitungen durchführen und anschließen, Spots einsetzen und mit Federn oder Klammern fixieren.
• Pendelleuchten: Deckenhalter oder Haken befestigen, Seil- bzw. Kabellänge einstellen, Leiter anschließen, den Anschluss mit dem Baldachin abdecken, Leuchte einhängen.

Prüfung: Sitzen alle Leuchten fest, sind Leitungen unbeschädigt und isoliert, Verbindungen fest und ohne Korrosion oder Verschleiß? Dann Sicherung einschalten, über alle Schalter schalten, jede Leuchte prüfen, bei dimmbaren Leuchten den vollen Regelbereich testen und Bewegungsmelder oder Zeitschalter auslösen. Zum Schluss alles noch einmal durchgehen und Materialreste entfernen.

Dimmer, Sensoren und Smart Home

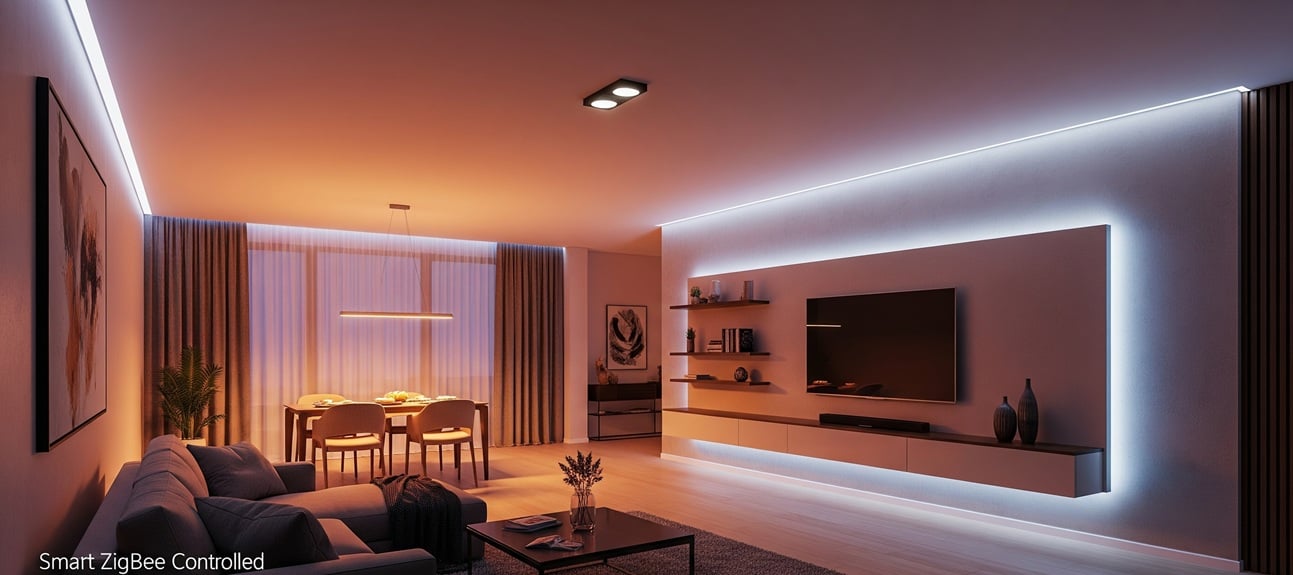

• Smarte Beleuchtung: smarte LED-Lampen oder -Streifen für WLAN oder Zigbee, eine Zentrale (Bridge oder Hub) und eine Steuer-App. Smarte Leuchtmittel einsetzen, die Zentrale mit dem Heimnetz verbinden und die Leuchten nach Anleitung koppeln. Danach lässt sich das Licht aus der Ferne bedienen, zeitlich steuern, in Szenen zusammenfassen und mit anderen smarten Geräten vernetzen.
• Dimmer: als Wanddimmer anstelle des Schalters, als Funk- oder App-Dimmer. Der Dimmer muss zu den LED-Leuchten passen – nicht jeder funktioniert mit LED, und manche Lampen und Streifen brauchen spezielle LED-Dimmer. Herkömmliche Glühlampendimmer können Flackern oder Schäden verursachen; LED-Streifen werden meist per PWM gedimmt. Typische Anwendungen: unterschiedliche Helligkeit morgens und abends, Atmosphäre beim Essen, sanftes Orientierungslicht in der Nacht.
• Sensoren: Bewegungsmelder schalten das Licht ein und nach einer einstellbaren Nachlaufzeit wieder aus – ideal für Speisekammer und Vorratsräume, wenn man die Hände voll hat. Zeitschalter steuern regelmäßig genutztes Licht. Sensoren gibt es separat oder in der Leuchte integriert, netz- oder batteriebetrieben.
• RGB: RGB-Streifen oder -Lampen, RGB-Controller, Netzteil mit ausreichender Leistung sowie Fernbedienung oder App. Die Montage entspricht normalen LED-Streifen plus Controller. Einsatz: wechselnde Stimmung, Akzentlicht oder Signale – etwa ein Farbwechsel, wenn ein Garvorgang beendet ist.

Häufige Fehler

• Schatten auf der Arbeitsfläche: genügend Leuchten direkt über den Arbeitsflächen vorsehen – ideal sind LED-Streifen unter den Oberschränken oder Spots.
• Spüle und Kochfeld zu dunkel: Der Raum ist hell, aber gerade dort fehlt Licht – zusätzliche Leuchten gezielt über diesen Bereichen montieren.
• Falsche Lichtfarbe: Zu warmes Licht verfälscht die Farben von Lebensmitteln. Für Arbeitsflächen Neutral- bis Kaltweiß (4.000–5.000 K), für Essplatz und Grundbeleuchtung Warmweiß (2.700–3.000 K).
• Feuchte und Dampf unterschätzt: Leuchten mit passender IP-Schutzart wählen.
• Keine Dimmmöglichkeit: Dimmbare LED-Leuchten passen das Licht an die jeweilige Situation an.
• Stromkreis falsch bemessen: Auch bei geringem LED-Verbrauch muss er für alle angeschlossenen Leuchten ausgelegt sein.
• Wärmeabfuhr vergessen: LED-Streifen und Leuchten in geschlossenen Räumen brauchen Belüftung, sonst überhitzen sie und altern schneller.

Pflege, Wartung und Energiesparen

• Reinigung: Staub und Fett regelmäßig mit einem weichen Tuch von den Abdeckungen wischen, denn der Fettfilm mindert die Lichtleistung; bei starker Verschmutzung ein mildes, materialverträgliches Reinigungsmittel verwenden. LED-Streifen nur spannungsfrei und mit trockenem oder leicht feuchtem Tuch reinigen, ohne die Elektronik zu beschädigen.
• Elektroinstallation: mindestens einmal jährlich auf verschlissene Leitungen, lockere Verbindungen und Überhitzung prüfen, besonders an feuchten oder warmen Stellen; Kontakte auf Oxidation und Abdeckungen auf Unversehrtheit kontrollieren.
• Austausch: defekte LEDs durch Typen mit gleicher Lichtfarbe und Leistung ersetzen. Netzteile fallen oft früher aus als die LEDs – beim Tausch auf Spannung, maximalen Strom, Leistung und Sicherheitszertifizierung achten. Schalter und Dimmer verschleißen mechanisch und werden durch gleiche oder kompatible Typen ersetzt. Vor jedem Tausch spannungsfrei schalten.

Energie sparen: LEDs sparen bis zu 90 % gegenüber Glühlampen, erwärmen sich kaum – ein Sicherheitsplus in der Küche – und vertragen häufiges Schalten gut. Achten Sie auf die Lichtausbeute (gute LEDs erreichen 100–150 lm/W) und eine Lebensdauer von bis zu 50.000 Stunden. Beleuchten Sie gezielt statt flächig, schalten Sie Zonen getrennt – wer in der Wohnküche fernsieht, braucht kein Arbeitslicht – und nutzen Sie das Tageslicht mit Lichtsensoren. Bewegungsmelder und Zeitschalter schalten automatisch ab; wer um 50 % dimmt, spart bis zu 40 % Energie.

Häufige Fragen

Welche Beleuchtung ist für die Küche am besten?

Eine Kombination aus Grundbeleuchtung – etwa LED-Panels oder Deckenleuchten – und Arbeitslicht mit LED-Streifen unter den Oberschränken oder Spots, die die Arbeitsfläche schattenfrei ausleuchten.

Welche Lichtfarbe passt in die Küche?

Warmweiß (2.700–3.000 K) wirkt gemütlich und passt zum Essplatz. Neutralweiß (3.500–4.000 K) ist ausgewogen für die meisten Tätigkeiten. Kaltweiß (5.000–6.500 K) ähnelt Tageslicht und erleichtert das Erkennen von Farben und Details auf der Arbeitsfläche. Bewährt hat sich Neutral- oder Kaltweiß zum Arbeiten und Warmweiß am Essplatz.

Kann ich die Beleuchtung selbst installieren?

Batteriebetriebene Leuchten und LED-Streifen mit Steckernetzteil ja. Alles, was in die feste Elektroinstallation eingreift, übernimmt eine Elektrofachkraft.

Wie lange hält LED-Beleuchtung in der Küche?

Hochwertige LEDs erreichen 25.000–50.000 Betriebsstunden, bei 5–8 Stunden täglich rechnerisch etwa 9 bis 27 Jahre. Wärme, Feuchtigkeit und sehr häufiges Schalten können die Lebensdauer in der Küche verkürzen. Netzteile und Treiber halten meist kürzer als die LEDs und sollten sich einzeln tauschen lassen.

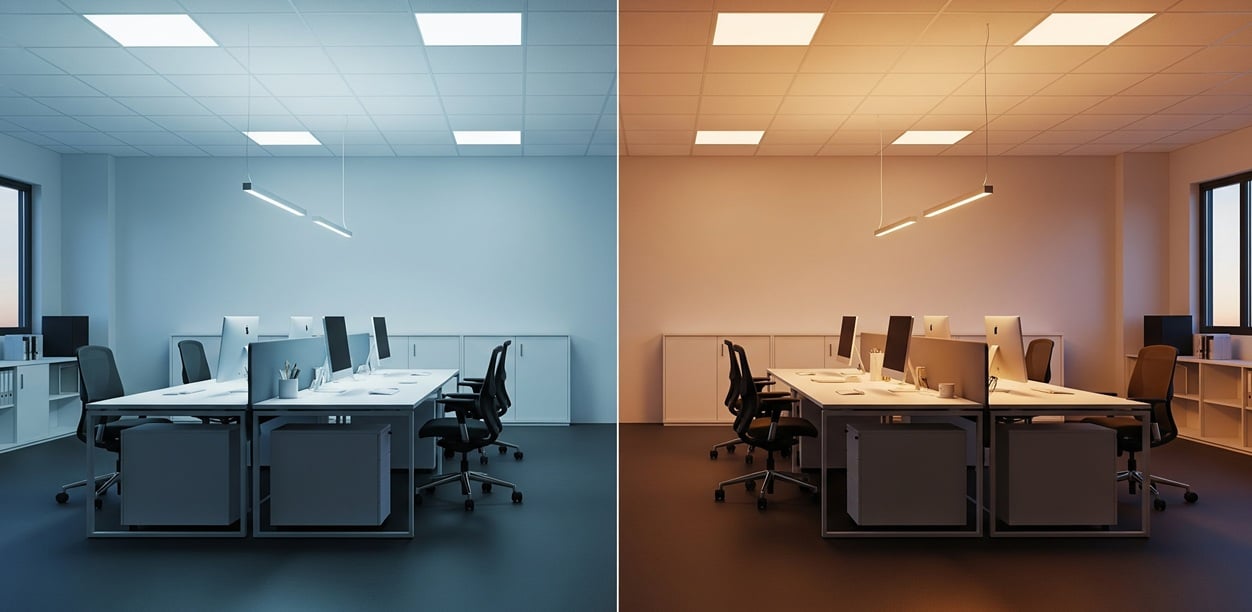

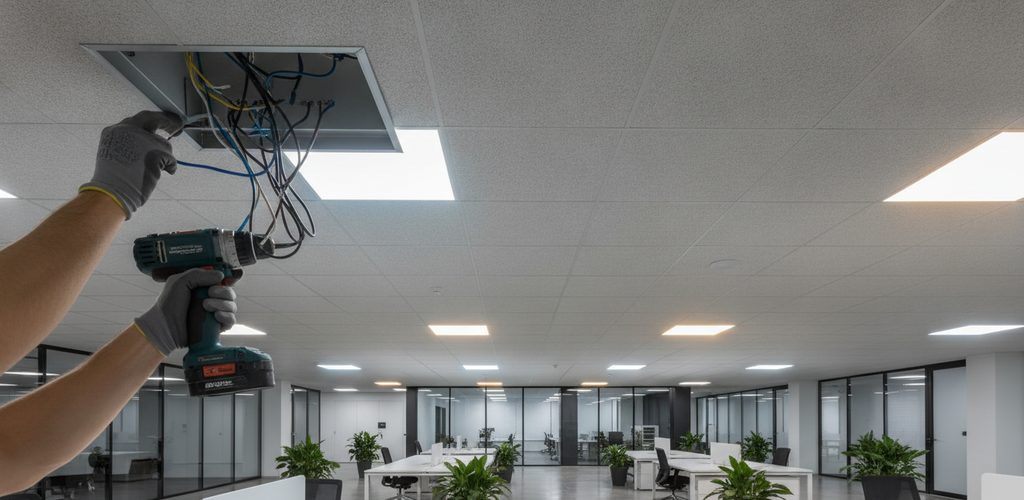

Ratgeber · Biodynamische Beleuchtung

Biodynamisches Licht folgt dem Verlauf des Tageslichts: tagsüber hell und kühl, abends warm und gedimmt. So planen, installieren und programmieren Sie eine Tunable-White-Anlage, die im Alltag funktioniert.

Inhalt

• Was biodynamisches Licht leistet
• Komponenten und Werkzeug
• Planung und Richtwerte
• Installation Schritt für Schritt
• Sicherheit und Normen
• Häufige Fehler
• Prüfung und Übergabe
• Wartung, Energie und Smart Home
• Häufige Fragen

Was biodynamisches Licht leistet

Biodynamische Beleuchtung – auch Human Centric Lighting (HCL) genannt – ahmt den natürlichen Tageslichtzyklus nach und unterstützt so den biologischen Rhythmus. LED-Leuchten verändern dazu Farbtemperatur und Helligkeit über den Tag: Morgens und tagsüber ist das Licht heller und kühler, mit mehr Blauanteil – das aktiviert und fördert die Wachheit. Abends wird es wärmer, mit mehr Rotanteil, und weniger intensiv – das hilft beim Entspannen und bereitet auf die Nachtruhe vor. Dieser Wechsel unterstützt den zirkadianen Rhythmus, die innere Uhr des Körpers.

• Innere Uhr: Licht im Einklang mit dem natürlichen Zyklus kann Schlaf, Stimmung und Vitalität verbessern.
• Produktivität: Kühleres Licht während der Arbeitszeit unterstützt Wachheit und Konzentration; gutes Licht verringert die Ermüdung der Augen und steigert die Effizienz.
• Wohlbefinden: Passende Lichtverhältnisse können Augenermüdung und Kopfschmerzen vorbeugen und sich gerade in der dunklen Jahreszeit positiv auf die Stimmung auswirken.
• Schlaf: Warmes, gedimmtes Licht am Abend hemmt die Bildung des Schlafhormons Melatonin deutlich weniger als helles, kühles Licht.

Komponenten und Werkzeug

• Tunable-White-Leuchten: zum Beispiel LED-Panels mit einstellbarer Farbtemperatur von Warmweiß (2.700 K) bis Tageslichtweiß (6.500 K).
• Steuergeräte und Dimmer: regeln Helligkeit und Farbtemperatur nach Bedarf.
• Smarte Steuerung: programmierbar und per App oder Sprachassistent bedienbar.
• Lichtsensoren: passen Helligkeit und Lichtfarbe automatisch an das Tageslicht im Raum an – für Komfort und Energieeffizienz.

Werkzeug: Zangen und Schraubendreher, Multimeter, zweipoliger Spannungsprüfer, Isolierband und Schrumpfschlauch sowie eine Bohrmaschine mit Bohrersatz für unterschiedliche Wand- und Deckenmaterialien.

Planung und Richtwerte

• Einsatzorte: Räume, in denen Sie die meiste Zeit verbringen – Arbeitsplätze, Wohn- und Schlafzimmer.
• Bestand: vorhandene Beleuchtung bewerten und festlegen, was ersetzt oder ergänzt wird.
• Tageslicht: Das Kunstlicht soll das Tageslicht ergänzen, nicht mit ihm konkurrieren. Beobachten Sie, wie sich das Licht im Raum über den Tag ändert, und planen Sie die Leuchten danach.
• System: passend zu Raumgröße, benötigter Beleuchtungsstärke und gewünschter Bedienung wählen.
• Anordnung: gleichmäßige Ausleuchtung ohne dunkle Zonen oder überstrahlte Bereiche.

Richten Sie das Licht so aus, dass Schatten und Blendung minimal bleiben – der Lichteinfallswinkel prägt die Raumwirkung und die Effizienz der Beleuchtung.

Installation Schritt für Schritt

Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft.

1. Vorbereiten: Hauptschalter bzw. Sicherung ausschalten, Spannungsfreiheit prüfen, alle Komponenten und Werkzeuge bereitlegen.
2. Leitungen verlegen: vom Verteiler zum Leuchtenort. Für den Grundanschluss genügt eine dreiadrige Leitung (L, N, PE); biodynamische Systeme brauchen häufig zusätzliche Adern für die Steuerleitung, etwa für DALI.
3. Leuchten montieren: nach Plan und Herstelleranleitung fest und sicher befestigen. Außenleiter (braun oder schwarz) an L, Neutralleiter (blau) an N, Schutzleiter (grün-gelb) an ⏚.
4. Bedienelemente installieren: Steuergeräte, Dimmer oder smarte Schalter nach Anleitung montieren und alle Komponenten nach Schaltplan verbinden. Alle Verbindungen müssen fest und sicher sein.
5. Einschalten und programmieren: Strom einschalten, Leuchten und Bedienelemente testen, anschließend Zeitprogramme, Helligkeit und Übergänge zwischen den Farbtemperaturen einstellen.

Sicherheit und Normen

• DIN VDE 0100: Grundlage für das Errichten der Elektroinstallation; in Räumen mit Badewanne oder Dusche gilt zusätzlich DIN VDE 0100-701.
• EN 60598: Anforderungen an Konstruktion und Prüfung von Leuchten.
• EN 62471: photobiologische Sicherheit – wie Licht auf den Menschen wirkt und wie sich Risiken vermeiden lassen.
• Arbeitsstätten: In Büros und an Arbeitsplätzen gelten DIN EN 12464-1 und ASR A3.4; in Gesundheitseinrichtungen und Schulen können weitere Anforderungen hinzukommen.

Verwenden Sie richtig bemessenes, hochwertiges Installationsmaterial nach aktuellem Stand der Normen und sichern Sie die Anlage mit Leitungsschutzschaltern und Überspannungsschutz ab. Weisen Sie die Nutzer in Bedienung und Funktionen ein und empfehlen Sie regelmäßige Kontrolle und Wartung.

Häufige Fehler

• Schlecht geplante Anordnung: ungleichmäßiges Licht und eingeschränkte Funktion des Systems.
• Tageslicht ignoriert: Kunstlicht, das gegen das vorhandene Tageslicht arbeitet, wirkt kontraproduktiv.
• Ungeeignete Komponenten: minderwertige LEDs, Steuergeräte oder Treiber verhindern einen sauberen Lichtverlauf.
• Fehlerhafte Programmierung: falsche Zeiten, Helligkeiten oder Lichtfarben machen das Licht ineffizient oder unangenehm.
• Komplizierte Bedienung: Ein System, das schwer zu bedienen ist oder nicht auf die Nutzer eingeht, bleibt ungenutzt.
• Normen missachtet: Das birgt Sicherheitsrisiken.
• Nicht dimmbare Leuchten: Sie schränken Flexibilität und Effizienz des ganzen Systems ein.

Prüfung und Übergabe

• Sichtprüfung: alle Leuchten fest montiert, keine losen Leitungen oder Teile.
• Funktion: Ein- und Ausschalten aller Leuchten, Dimmen und Wechsel der Farbtemperatur, alle Bedienelemente einschließlich App und Fernbedienung.
• Programmierung: Stimmen die Zeitprogramme? Reagiert das System auf Tageslicht und Anwesenheit, sofern Sensoren vorhanden sind?
• Messung: Beleuchtungsstärke mit dem Luxmeter an mehreren Stellen messen, mit den Planwerten vergleichen und die Gleichmäßigkeit prüfen – ohne dunkle Schatten oder überstrahlte Zonen.
• Übergabe: dem Kunden alle Funktionen und Bedienmöglichkeiten zeigen, Rückmeldungen aufnehmen und nachjustieren.

Wartung, Energie und Smart Home

Wartung: Leuchten regelmäßig mit einem weichen Tuch reinigen – Staub mindert Lichtmenge und -qualität – und auf Risse oder Verschleiß an Leuchten und Leitungen prüfen. Sensoren und programmierbare Komponenten kalibrieren, Software-Updates einspielen und LED-Module tauschen, sobald ihre Leistung nachlässt. Sammeln Sie Rückmeldungen der Nutzer und passen Sie die Programme an die Jahreszeiten an.

Energie: LED-Technik ist deutlich sparsamer und langlebiger als Glühlampen oder Leuchtstofflampen. Zusätzlich sparen Präsenz- und Lichtsensoren sowie Zeitprogramme: Das Licht brennt nur, wenn es gebraucht wird, und nur so hell wie nötig.

Smart Home: Wählen Sie ein System, das zu Ihrem Heimnetz passt (WLAN, Zigbee, Z-Wave). Smarte Lampen werden meist einfach in die Leuchte eingesetzt und per App eingebunden; dort legen Sie Szenen und Routinen für Schalten, Dimmen und Lichtfarbe fest. Möglich sind außerdem Sprachsteuerung (Amazon Alexa, Google Assistant, Apple HomeKit), die Kopplung mit der Alarmanlage oder eine Anwesenheitssimulation, die Abstimmung mit Heizung und Klimatisierung, Bewegungsmelder, Zeit- und Standortfunktionen sowie lernfähige Systeme, die sich an Ihre Vorlieben anpassen.

Häufige Fragen

Ist die Installation kompliziert?

Das hängt von Art und Umfang des Systems ab. Einfache Lösungen werden wie normale Beleuchtung installiert; größere Anlagen mit Steuerleitungen und Sensoren gehören in Fachhände.

Kann ich vorhandene Leuchten weiter nutzen?

Manche Lösungen, etwa smarte Lampen, passen in vorhandene Leuchten. Prüfen Sie die Produktdaten – teils sind Anpassungen oder neue Leuchten nötig.

Worauf achte ich bei der Auswahl?

Auf das Lichtspektrum, die Regelbarkeit von Helligkeit und Lichtfarbe, die Kompatibilität mit vorhandenen Leuchten und die Produktqualität.

Wie wird die Beleuchtung bedient?

Manuell über Schalter und Fernbedienung, per App oder automatisch über Zeitprogramme und Sensoren.

Wie wirkt sich das auf die Stromkosten aus?

Die Anschaffung ist teurer, der Betrieb dank LED und Steuerung aber meist sparsamer, sodass die Energiekosten langfristig sinken. Auch der Wartungsaufwand bleibt gering: Reinigung und bei Bedarf der Tausch einzelner Komponenten genügen in der Regel.

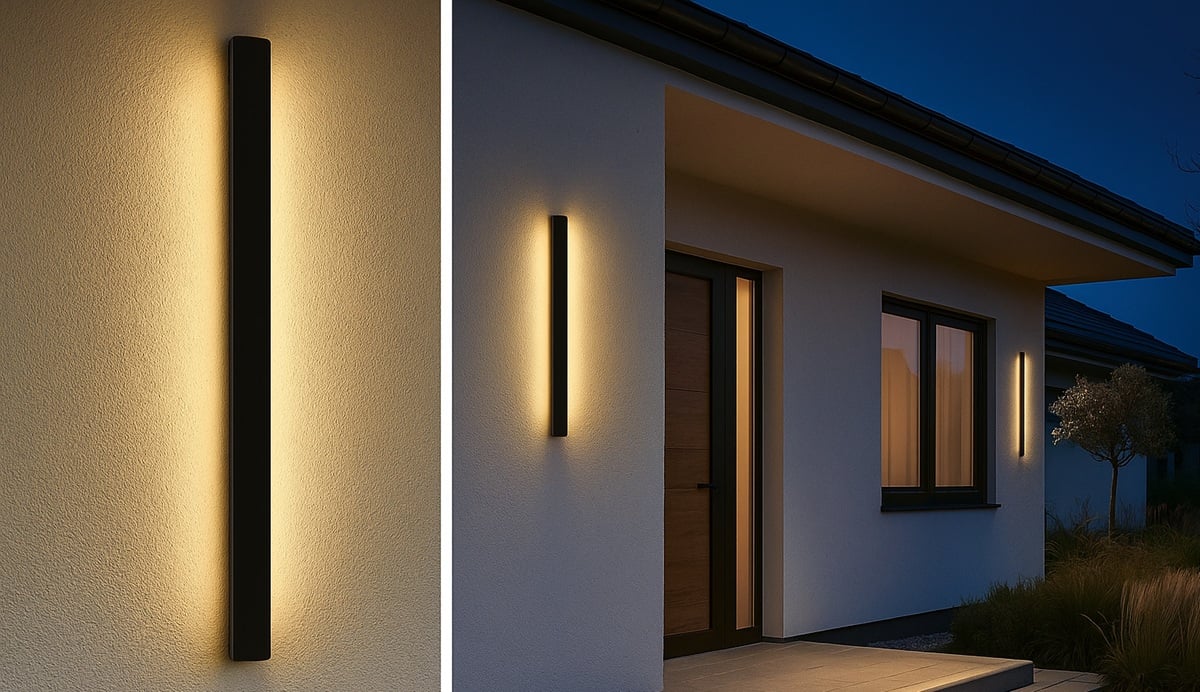

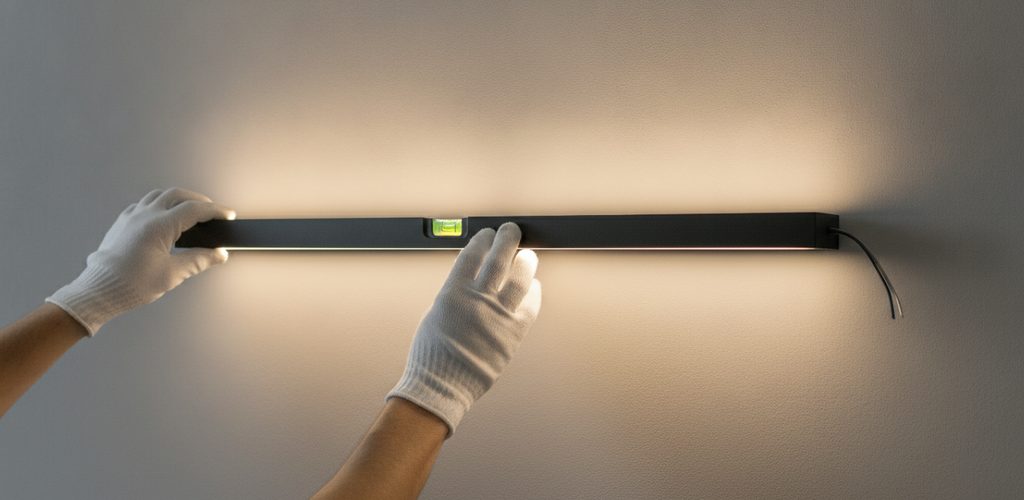

Ratgeber · LED-Wandleuchten

Lineare LED-Wandleuchten setzen klare Lichtlinien und sorgen für angenehmes indirektes Licht. So legen Sie Position und Höhe fest, befestigen die Leuchte sicher und schließen sie richtig an.

Inhalt

• Position und Höhe festlegen
• Werkzeug und Material
• Montage Schritt für Schritt
• Prüfung nach der Montage
• Dimmbare, Sensor- und Smart-Versionen
• Anwendungsbeispiele
• Häufige Fehler
• Pflege, Wartung und Vorschriften
• Häufige Fragen

Anders als LED-Streifen sind lineare Wandleuchten komplette Leuchten mit eigenem Designgehäuse, die direkt an die Wand montiert werden – häufig in minimalistischem Schwarz. Die Montage ist überschaubar, setzt aber Grundkenntnisse der Elektrotechnik und einen sorgfältigen Umgang mit dem Installationsmaterial voraus.

Position und Höhe festlegen

• Position: dort, wo die Leuchte gut wirkt und das Licht gebraucht wird – typisch über Bildern, über dem Sofa oder als indirekte Raumbeleuchtung.
• Stromversorgung: Gibt es am Montageort bereits einen Anschluss, oder muss eine Leitung verlegt werden?
• Höhe: Üblich sind etwa 180–210 cm über dem Boden, je nach Zweck und Raum. Soll die Leuchte ein Objekt wie ein Bild anstrahlen, sitzt sie 10–15 cm über dessen Oberkante.
• Wand: Beton, Ziegel oder Gipskarton bestimmen Dübel und Tragfähigkeit.

Werkzeug und Material

Material: die Leuchte, Dübel und Schrauben (meist im Lieferumfang), Verbindungs- oder Lüsterklemmen, falls nicht mitgeliefert, ggf. Isolierband sowie Bleistift oder Markierband.

Werkzeug: Bohrmaschine mit Bohrer passend zu den Dübeln, Schraubendreher (Kreuz und Schlitz), Wasserwaage, Maßband, Leitungssuchgerät (dringend empfohlen), Abisolierzange oder Messer, zweipoliger Spannungsprüfer und je nach Montagehöhe eine Leiter oder ein stabiler Tritt.

Montage Schritt für Schritt

Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft. Anzeichnen, Bohren und Dübeln können Sie selbst übernehmen.

1. Vorbereiten: Lieferumfang auf Vollständigkeit prüfen, Sicherung ausschalten, gegen Wiedereinschalten sichern und die Spannungsfreiheit prüfen. Mit dem Leitungssuchgerät sicherstellen, dass an der Bohrstelle keine Strom-, Wasser- oder Gasleitungen verlaufen.
2. Anzeichnen: Position mit Bleistift markieren und mit der Wasserwaage ausrichten; eine mitgelieferte Bohrschablone erleichtert das exakte Anzeichnen der Bohrpunkte.
3. Zuleitung vorbereiten: Die Leitung muss am Montageort ankommen – durch die Wand oder in einem Kabelkanal. Lassen Sie etwa 15–20 cm aus der Wand herausstehen.
4. Bohren und dübeln: Bohrerdurchmesser passend zum Dübel wählen, das Loch mindestens so tief bohren, wie der Dübel lang ist. Dübel einsetzen und bündig zur Wand einklopfen.
5. Montageplatte lösen: Die meisten Wandleuchten haben eine abnehmbare Montageplatte oder einen Halter – nach Anleitung von der Leuchte trennen.
6. Leiter anschließen: etwa 5–10 mm abisolieren, ohne die Adern zu beschädigen. Die Zuleitung durch die Öffnung der Montageplatte führen und anklemmen: Außenleiter (braun oder schwarz) an L, Neutralleiter (blau) an N, Schutzleiter (grün-gelb) an ⏚, sofern vorhanden.
7. Platte befestigen: auf die Dübel ausrichten, Schrauben fest anziehen, sicheren Sitz prüfen.
8. Leuchte verbinden: die Steckverbinder der Leuchte mit denen der Montageplatte zusammenstecken; ohne Schnellverbinder über Klemmen anschließen – L an L, N an N, ggf. Schutzleiter.
9. Leuchte aufsetzen: in die Halterung einrasten oder mit den mitgelieferten Schrauben befestigen. Sie darf sich nicht bewegen.

Prüfung nach der Montage

• Sichtprüfung: Leuchte fest und gerade, alle Leitungen verdeckt, keine beschädigten Teile.
• Funktion: Sicherung einschalten und über den Schalter testen. Leuchtet die Leuchte gleichmäßig und ohne ungewöhnliche Geräusche? Hat sie mehrere Funktionen oder Modi, alle prüfen.
• Temperatur: nach 10–15 Minuten Betrieb kontrollieren. Leicht warm ist normal, zu heiß zum Anfassen darf die Leuchte nicht werden.

Dimmbare, Sensor- und Smart-Versionen

• Standardversion: konstantes Licht mit fester Farbtemperatur und Helligkeit, bedient über einen normalen Schalter – ideal, wo die Helligkeit nicht verändert werden muss.
• Dimmbar mit Phasendimmer (TRIAC): stufenlos von 10 % bis 100 % – ideal für Wohn- und Schlafzimmer, spart Energie und verlängert die Lebensdauer der LEDs. Der Dimmer muss für LED-Leuchten geeignet sein und ersetzt den vorhandenen Schalter: Strom abschalten, Schalter ausbauen, Dimmer nach Schaltplan anschließen, Funktion testen.
• Mit Bewegungsmelder: schaltet bei Bewegung automatisch ein und nach der eingestellten Nachlaufzeit wieder aus – typische Reichweite 3 m, Erfassungswinkel meist 120° horizontal. Ideal für Flure, Treppen und Außenbereiche; im Freien nur Leuchten mit ausreichender Schutzart verwenden, etwa Außen-LED-Wandleuchten. Empfindlichkeit und Leuchtdauer nach der Montage einstellen.
• Smart Home: Kompatibilität mit dem vorhandenen System vor dem Kauf prüfen; eventuell ist eine Zentrale (Bridge oder Hub) nötig. Die Leuchte nach Anleitung des Systemherstellers einbinden und per App, Tablet oder Sprachassistent steuern.
• Mehrere Leuchten: gleichen Typ bzw. gleiche Serie wählen, einheitlich verdrahten und bedienen; smarte Leuchten in der App zu Gruppen zusammenfassen.

Anwendungsbeispiele

• Über einem Bild im Wohnzimmer: 10–15 cm über der Bildoberkante, idealerweise mit verstellbarer Lichtrichtung; an den vorhandenen Schalter anschließen oder einen eigenen Schalter vorsehen.
• Indirektes Licht im Schlafzimmer: an der Wand hinter dem Bett in etwa 180–200 cm Höhe, Licht nach oben gerichtet, mit Dimmer.
• Flur: mehrere Leuchten in regelmäßigen Abständen, eher geringe Helligkeit ohne Blendung, gern mit Bewegungsmelder.

Häufige Fehler

• Unzureichende Befestigung: Dübel passend zum Wandaufbau (Gipskarton, Beton, Ziegel) wählen und die Schrauben fest anziehen.
• Tragfähigkeit ignoriert: Manche Wandleuchten sind schwer – Wand und Dübel müssen das Gewicht sicher tragen, besonders bei Gipskarton.
• Außen- und Neutralleiter vertauscht: Das kann gefährlich werden. Farbcode und Schaltplan genau beachten.
• Schlecht isolierte Verbindungen: Gefahr von Kurzschlüssen – passende Klemmen verwenden und alle Verbindungen sicher isolieren.
• Nach Augenmaß montiert: Bei Linearleuchten fällt jede Schräglage sofort auf. Immer die Wasserwaage benutzen.
• Ohne Leitungssuche gebohrt: Strom-, Wasser- oder Gasleitungen können beschädigt werden.
• Zu nah an brennbaren Materialien: Leuchten erzeugen Wärme – die Mindestabstände aus der Anleitung einhalten.

Pflege, Wartung und Vorschriften

• Regelmäßig auf Schäden, Verschleiß und festen Sitz an der Wand prüfen.
• Vor dem Reinigen spannungsfrei schalten. Ein weiches, trockenes oder leicht feuchtes Tuch verwenden, keine Scheuer- oder Lösungsmittel, die die Oberfläche angreifen. Staub mindert die Lichtleistung; auf dunklen Oberflächen ist er zudem besser sichtbar – hier häufiger reinigen.
• Ist das Leuchtmittel austauschbar, nur empfohlene Typen und Leistungen verwenden, der Herstelleranleitung folgen und vorher den Strom abschalten.

Die Elektroinstallation muss der DIN VDE 0100 entsprechen, die Leuchte eine CE-Kennzeichnung tragen. LED-Wandleuchten verbrauchen bis zu 80 % weniger Energie als Glühlampen, halten 25.000–50.000 Stunden – bei üblicher Nutzung 15–25 Jahre – und erzeugen weniger Wärme, was im Sommer die Kühllast senkt. Eine Auswahl finden Sie unter LED-Wandleuchten.

Häufige Fragen

Kann ich die Leuchte an einer Gipskartonwand montieren?

Ja, mit speziellen Gipskartondübeln. Schwerere Leuchten befestigen Sie dort, wo ein tragendes Ständerprofil verläuft.

Lässt sich die Wandleuchte an einen vorhandenen Schalter anschließen?

Ja, wenn die passende Verkabelung vorhanden und der Schalter für die Last ausgelegt ist.

Kann ein Schalter mehrere Wandleuchten bedienen?

Ja, solange die Gesamtleistung im Rahmen der Leitungs- und Schalterbemessung bleibt. In größeren Anlagen kann ein Relais oder Schütz nötig sein.

Brauche ich für die Montage eine Fachkraft?

Bohren, Dübeln und Befestigen erledigen geübte Heimwerker selbst. Den elektrischen Anschluss übernimmt die Elektrofachkraft – erst recht bei Dimmern, Sensoren oder neuen Leitungen.

Ratgeber · Zigbee-Beleuchtung

Zigbee verbindet Lampen, Schalter und Sensoren zu einem zuverlässigen Funknetz. So planen Sie das Mesh-Netz, platzieren das Gateway, schließen Leuchten an und koppeln alle Geräte Schritt für Schritt.

Inhalt

• So funktioniert Zigbee
• Komponenten und Auswahl
• Installation planen
• Gateway, Lampen und Leuchten installieren
• Koppeln und einrichten
• Schalter, Dimmer, Sensoren und Farblicht
• Prüfung nach der Installation
• Häufige Fehler
• Energie sparen und Wartung
• Häufige Fragen

So funktioniert Zigbee

Zigbee ist ein Funkstandard für Haus- und Gebäudeautomation, industrielle Steuerungen und Sensornetze. Er braucht sehr wenig Energie, arbeitet zuverlässig und verwaltet auch große Netze mit vielen Geräten – Leuchten, Thermostate und Sicherheitstechnik sprechen dieselbe Sprache. Für smarte Beleuchtung ist das eine ideale Basis.

Die Geräte bilden ein Mesh-Netz: Netzbetriebene Geräte wie Lampen, Leuchten, Unterputzaktoren und Zwischenstecker arbeiten in der Regel als Router und leiten Signale weiter. So erreichen auch weit entfernte Geräte das Gateway über ihre Nachbarn, und Reichweite und Stabilität wachsen mit jedem Gerät. Batteriebetriebene Sensoren und Fernbedienungen leiten dagegen nichts weiter. Den Mittelpunkt bildet das Gateway (auch Hub, Bridge oder Koordinator genannt): Es verwaltet das Netz und verbindet es mit Heimnetz und App.

Was Zigbee-Beleuchtung bietet:

• leicht erweiterbar um weitere Leuchten und Smart-Home-Geräte
• Bedienung per Smartphone, Tablet oder Sprachassistent wie Amazon Alexa oder Google Assistant – auch von unterwegs
• Szenen, Zeitpläne und Automationen passend zum Tagesablauf
• Einbindung in andere Smart-Home-Systeme
• einstellbare Helligkeit und Lichtfarbe, Licht ohne Griff zum Schalter
• geringer Energiebedarf der Funktechnik – gespart wird vor allem durch LED, Dimmen und Automationen

Komponenten und Auswahl

• Gateway: das „Gehirn“ des Systems, koordiniert die Kommunikation aller Geräte.
• Leuchtmittel und Leuchten: Lampen, LED-Streifen, Wand- und Deckenleuchten mit integriertem Zigbee-Funk.
• Schalter und Fernbedienungen: für die Bedienung ohne Smartphone.
• Sensoren: Bewegungs-, Präsenz- und Helligkeitssensoren für automatisches Schalten.
• App: zur Bedienung und Konfiguration.
• Optional: Dimmer, Repeater und weitere Komponenten.

Bei der Auswahl zählt zuerst die Kompatibilität: Nicht alle Zigbee-Geräte arbeiten mit jedem Gateway zusammen, auch wenn sie denselben Standard nutzen. Geräte mit Zigbee-3.0-Zertifizierung lassen sich am einfachsten kombinieren; prüfen Sie trotzdem vor dem Kauf die Kompatibilitätsliste Ihres Gateways. Legen Sie außerdem die Funktionen fest – Ein/Aus, Dimmen, Farbtemperatur von Warm- bis Kaltweiß, RGB-Farben, Szenen, Zeitsteuerung – und die Bauform, die zu Ihren Leuchten passt: Lampe, LED-Streifen mit Controller oder komplette Leuchte.

Smarte Beleuchtung kostet mehr als einfache LED-Technik, rechnet sich aber langfristig durch Energieeinsparung und Flexibilität. Setzen Sie ein Budget, achten Sie auf das Preis-Leistungs-Verhältnis und lesen Sie Erfahrungsberichte – Produkte etablierter Hersteller sind meist zuverlässiger und langlebiger.

Werkzeug brauchen Sie nur für fest angeschlossene Leuchten, Aktoren und Wandschalter: isolierte Schraubendreher, Abisolier- und Kombizange, Multimeter, zweipoliger Spannungsprüfer, Verbindungsklemmen, Isolierband, Schrumpfschlauch, Wasserwaage, Bohrmaschine und ein Leitungssuchgerät, um vor dem Bohren verdeckte Leitungen zu finden.

Installation planen

• Bestandsaufnahme: Grundriss skizzieren und markieren, wo smarte Beleuchtung sinnvoll ist – mit Blick auf Tageslicht, Raumfunktion und Tagesablauf. Notieren Sie, welche Leuchten ersetzt oder nachgerüstet werden und welche Sockel vorhanden sind (E27, E14, GU10 usw.).
• Gateway-Standort: zentral im Gebäude, damit alle Geräte gut erreichbar sind, mit Verbindung zum Router, aber nicht direkt daneben, und mit Abstand zu großen Metallflächen und Störquellen.
• Abstände: Zwischen zwei Zigbee-Geräten sollten nicht mehr als 10–15 m und möglichst keine massiven Hindernisse liegen. Größere Lücken schließen Sie mit netzbetriebenen Geräten oder Repeatern.
• Dauerstrom: Smarte Lampen müssen ständig versorgt sein. Ist der Wandschalter aus, sind sie nicht steuerbar und fallen als Router im Mesh aus. Lassen Sie den Schalter deshalb überbrücken und durch einen Zigbee-Funkschalter ersetzen – oder setzen Sie statt smarter Lampen einen Schaltaktor hinter den vorhandenen Schalter.
• Material und Etappen: alle Komponenten und Werkzeuge einschließlich Reserve auflisten, die Kompatibilität aller Teile vor dem Kauf prüfen und in Etappen arbeiten – erst das Gateway, dann Raum für Raum, zuletzt die Konfiguration. So lassen sich Probleme leichter eingrenzen. Halten Sie Alternativen bereit, falls die Reichweite nicht genügt oder die vorhandene Elektroinstallation Überraschungen bereithält.

Gateway, Lampen und Leuchten installieren

Gateway einrichten

1. Gateway am geplanten Platz mit Strom versorgen.
2. Mit dem Heimnetz verbinden – die meisten Modelle per LAN-Kabel am Router, neuere auch per WLAN.
3. Die App des Herstellers installieren, Konto anlegen, Gateway hinzufügen und die Firmware aktualisieren.
4. Prüfen, ob das Gateway in der App erscheint und die Kontrollleuchten eine korrekte Verbindung anzeigen.

Lampen, Leuchten und LED-Streifen

Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft. Lampen tauschen, Zwischenstecker einstecken und LED-Streifen mit Steckernetzteil anschließen können Sie selbst – immer bei ausgeschalteter Leuchte bzw. Sicherung.

• Zigbee-Lampen: alte Lampe herausdrehen, neue eindrehen – der Sockel (E27, E14, GU10 usw.) muss zur Leuchte passen.
• Zigbee-Leuchten: nach Herstelleranleitung den Montagehalter an Decke oder Wand befestigen, Leiter anschließen, Leuchte am Halter fixieren und das Leuchtmittel einsetzen, falls es nicht integriert ist.
• LED-Streifen: Untergrund vorbereiten, Streifen abmessen und nur an den markierten Stellen kürzen, Schutzfolie abziehen, aufkleben, den Streifen an den Zigbee-Controller und den Controller an die Stromversorgung anschließen.

Anschluss fest installierter Leuchten: Außenleiter (L, meist braun oder schwarz) an L, Neutralleiter (N, blau) an N, Schutzleiter (PE, grün-gelb) an PE bzw. ⏚. Die Adern etwa 1 cm abisolieren, ohne den Leiter zu beschädigen. Alle Verbindungen müssen fest sitzen; blanke Leiter dürfen weder aus den Klemmen ragen noch Metallteile der Leuchte berühren. Bei Bedarf zusätzlich mit Isolierband oder Schrumpfschlauch isolieren.

Koppeln und einrichten

1. Einschalten: Strom für die neuen Geräte einschalten. Manche Geräte müssen erst in den Kopplungsmodus versetzt werden, etwa durch mehrmaliges Aus- und Einschalten – siehe Anleitung.
2. Suche starten: in der App „Gerät hinzufügen“ wählen; das Gateway sucht nach neuen Geräten.
3. Identifizieren: Gefundene Geräte blinken oder wechseln die Farbe, damit Sie sie zuordnen können.
4. Benennen: eindeutige Namen nach Ort oder Funktion vergeben, etwa „Wohnzimmer – Deckenlicht“, und die Geräte Räumen oder Gruppen zuordnen.
5. Testen: jedes Gerät einzeln per App schalten.

Anschließend legen Sie maximale Helligkeit, Standard-Lichtfarbe und das Verhalten nach dem Einschalten fest, fassen Leuchten nach Räumen oder Zonen zu Gruppen zusammen und erstellen Szenen wie „Film“, „Lesen“ oder „Abendessen“. Automationen reagieren auf die Uhrzeit (abends dimmen), auf Anwesenheit (Licht beim Betreten), auf das Tageslicht (Helligkeit anpassen) oder auf Ereignisse (Licht beim Heimkommen). Sprachassistenten und Plattformen wie Amazon Alexa, Google Assistant oder Apple HomeKit binden Sie nach Anleitung des Herstellers ein. Zum Schluss alle Funktionen, Szenen und Automationen gründlich testen und nachjustieren.

Schalter, Dimmer, Sensoren und Farblicht

Schalter: Zigbee-Wandschalter ersetzen herkömmliche Schalter und schalten per Funk, Zwischenstecker binden normale Steckerleuchten ins Netz ein, Schaltaktoren sitzen hinter vorhandenen Schaltern oder direkt in der Leuchte.

Zigbee-Dimmer einbauen (Elektrofachkraft): Stromkreis freischalten, alten Schalter ausbauen, Dimmer nach Schaltbild anschließen – meist ankommender Außenleiter, abgehender Außenleiter zur Leuchte und Neutralleiter –, Dimmer in die Dose setzen, Rahmen montieren, Strom einschalten und Dimmer mit dem Gateway koppeln. Die Leuchtmittel müssen dimmbar und zum Dimmer kompatibel sein; manche LED-Lampen flackern oder brummen sonst beim Dimmen.

Sensoren: Bewegungsmelder schalten bei Bewegung, Präsenzmelder erfassen auch feine Bewegungen, Helligkeitssensoren passen das Licht an das Umgebungslicht an, Kombisensoren vereinen mehrere Funktionen. Bewegungsmelder brauchen freie Sicht auf den Erfassungsbereich und gehören nicht neben Wärmequellen oder in Zugluft, sonst lösen sie fehlerhaft aus. Helligkeitssensoren sollen das Umgebungslicht messen, ohne von den gesteuerten Leuchten direkt angestrahlt zu werden. Legen Sie fest, welche Leuchten auf welchen Sensor reagieren, unter welchen Bedingungen (z. B. nur bei Dunkelheit), wie lange das Licht nach der letzten Bewegung an bleibt und welche Helligkeit oder Szene aktiviert wird.

Farbiges Licht: RGB-Lampen erzeugen beliebige Farben, RGBW-Lampen ergänzen eine weiße LED für reineres Weißlicht, Tunable White verstellt die Farbtemperatur von warmem (gelblichem) bis kaltem (bläulichem) Weiß. Die Installation entspricht der normaler Zigbee-Leuchten; RGB-Streifen brauchen jedoch einen RGB-Controller, der die Farbkanäle einzeln steuert, und oft ein leistungsstärkeres Netzteil. Mit Farbkombinationen, sanften Übergängen oder Musiksynchronisation – sofern das System sie unterstützt – entstehen Szenen für Arbeit, Entspannung oder den Filmabend.

Prüfung nach der Installation

• Montage: Leuchten und Geräte fest montiert, Abdeckungen und Schrauben angezogen, keine losen oder beschädigten Leitungen.
• Elektrik: alle Verbindungen fest und isoliert, keine blanken Leiter sichtbar, Installationsdosen vor dem Test geschlossen.
• Grundfunktionen: Ein/Aus über Schalter und App, Reaktion ohne spürbare Verzögerung, kein Flackern oder instabiles Verhalten.
• Erweiterte Funktionen: Dimmen, Farbwechsel, Szenen, Automationen und die Auslösung durch Bewegungs- und Präsenzmelder.
• Netz: Signalstärke zwischen den Geräten und zum Gateway prüfen, alle Geräte in der App erkannt, Funklöcher mit zusätzlichen Repeatern schließen.
• Alltagstest: zu verschiedenen Tageszeiten und Lichtverhältnissen prüfen, ob zeit- und helligkeitsabhängige Automationen im normalen Betrieb greifen.
• Dokumentation: Einstellungen notieren, die Gateway-Konfiguration sichern (falls möglich) und alle Anleitungen aufbewahren.

Häufige Fehler

Energie sparen und Wartung

LED-Technik verbraucht bis zu 80 % weniger Energie als herkömmliche Glühlampen und hält bis zu 50.000 Stunden statt etwa 1.000 Stunden. Zigbee spart zusätzlich: Bewegungsmelder und Zeitpläne schalten Licht nur bei Bedarf, Helligkeitssensoren dimmen bei Tageslicht, eine begrenzte Maximalhelligkeit und sparsame Szenen senken den Verbrauch, und „Alles aus“ oder ein Abwesenheitsmodus schaltet per Fingertipp das ganze Haus ab. In der App behalten Sie den Verbrauch im Blick; die Kopplung mit smarten Thermostaten oder Energiemessgeräten bringt weitere Einsparungen, manche Systeme optimieren sich anhand der Nutzungsdaten selbst. So gleicht sich die höhere Anschaffung langfristig aus.

• Software: Firmware von Gateway und Geräten aktuell halten – Updates bringen Sicherheitsverbesserungen, Fehlerbehebungen und neue Funktionen. Automatische Updates aktivieren, wenn möglich.
• Hardware: Leuchten und Zubehör entstauben, Leitungen und Steckverbinder auf Verschleiß prüfen, das Gateway sauber und gut belüftet aufstellen.
• Netz: Signalstärke und Verbindungsqualität regelmäßig kontrollieren, bei Problemen Geräte umstellen oder Repeater ergänzen.
• Austausch: nachlassende Lampen rechtzeitig ersetzen – durch kompatible Modelle mit ähnlichen Daten.
• Automationen: regelmäßig prüfen und an Jahreszeit, Tagesrhythmus oder geänderte Raumnutzung anpassen.
• Sicherheit: Passwörter für Heimnetz und Konten regelmäßig ändern, Zugriffsrechte kontrollieren.
• Gesamtprüfung: alle 6–12 Monate sämtliche Funktionen testen, auch selten genutzte, und prüfen, ob alle Geräte noch im Gateway registriert sind. Eine aktuelle Geräteliste und ein einfacher Ablauf für typische Störungen – Gerät oder Gateway neu starten – erleichtern die Fehlersuche; bei Bedarf helfen der Hersteller-Support oder eine Fachkraft.

Häufige Fragen

Worin unterscheidet sich Zigbee von WLAN und Bluetooth?

Zigbee wurde speziell für einfache, energiesparende Haus- und Gebäudeautomation entwickelt. Der größte Vorteil ist das Mesh-Netz: Netzbetriebene Geräte leiten Signale weiter und erhöhen so Reichweite und Zuverlässigkeit.

Muss ich technisch versiert sein?

Nein. Lampentausch und Einrichtung des Gateways sind so einfach wie das Anschließen eines Haushaltsgeräts: Lampe eindrehen, Strom einschalten und in der App koppeln. Für fest angeschlossene Leuchten, Dimmer und Unterputzaktoren brauchen Sie eine Elektrofachkraft.

Was tun, wenn Leuchten nicht reagieren oder die Verbindung verlieren?

Prüfen Sie, ob das Gerät höchstens 10–15 m vom Gateway oder einem anderen netzbetriebenen Zigbee-Gerät entfernt ist und ob das Gateway mit Strom und Netzwerk verbunden ist. Starten Sie Gerät und Gateway neu, koppeln Sie das Gerät erneut und ergänzen Sie bei anhaltenden Problemen einen Repeater.

Lässt sich Zigbee mit anderen Smart-Home-Systemen verbinden?

Meist ja. Viele Gateways arbeiten mit Plattformen wie SmartThings, Home Assistant, Apple HomeKit oder Amazon Alexa zusammen; manche Kombinationen brauchen eine zusätzliche Bridge oder Software.

Wie lange halten Zigbee-Lampen?

Typisch 15.000 bis 50.000 Stunden – bei 3 Stunden täglich rund 14 bis 46 Jahre. Die Funkelektronik hält ähnlich lange oder länger; Produktqualität, Schalthäufigkeit und Betriebsbedingungen bestimmen die tatsächliche Lebensdauer.

Ratgeber · Netzteile für LED-Streifen

Ein Konstantspannungs-Netzteil macht aus 230 V die 12 V oder 24 V Gleichspannung für LED-Streifen – und entscheidet über Sicherheit, Lichtleistung, Wirkungsgrad und Lebensdauer. So dimensionieren Sie es richtig, wählen den Einbauort und sorgen für ausreichende Belüftung.

Inhalt

• Netzteil-Bauformen im Überblick
• Leistung richtig dimensionieren
• Den passenden Einbauort wählen
• Belüftung und Mindestabstände
• Leitungslänge und Querschnitt
• Montage und Anschluss
• Wasserdichte Netzteile im Außenbereich
• Dimmbare Netzteile anschließen
• Prüfung und Inbetriebnahme
• Wartung und Fehlersuche
• Häufige Fragen

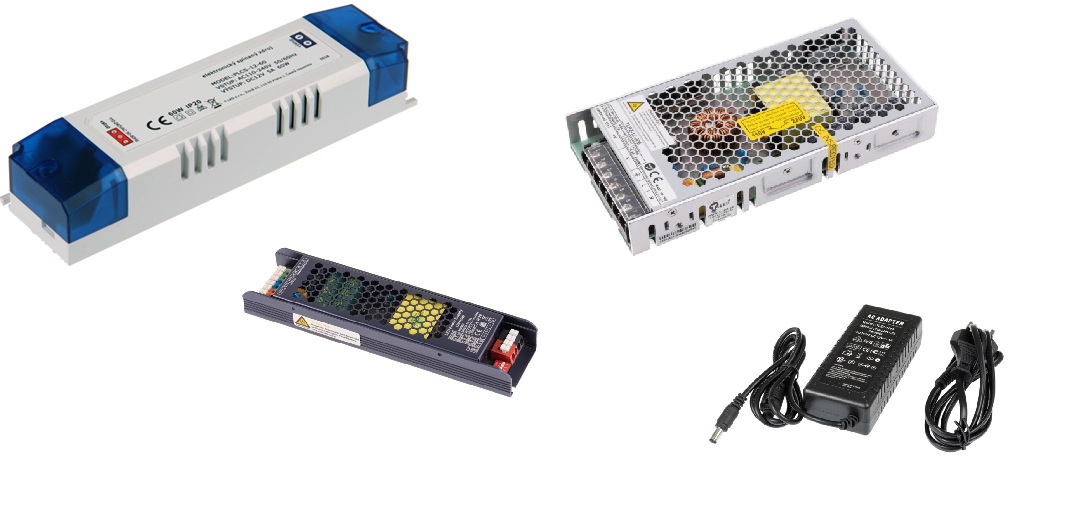

Netzteil-Bauformen im Überblick

• Nach Spannung: 12-V-Netzteile sind der Standard für die meisten LED-Streifen und kleinere Anwendungen. 24-V-Netzteile eignen sich für längere Installationen: Bei gleicher Leistung fließt nur der halbe Strom, Spannungsfall und Leitungserwärmung sinken – daher sind sie auch in der Industrie verbreitet.
• Nach Montageart: Hutschienen-Netzteile für den Verteiler (ideal für zentral gesteuerte Beleuchtung), Steckernetzteile für einzelne Leuchten, Einbaunetzteile für Möbel und Decken.
• Nach Funktion: Standardnetzteile liefern nur eine konstante Spannung, dimmbare regeln die Helligkeit, programmierbare bieten zusätzlich Zeitfunktionen und Szenen.

Leistung richtig dimensionieren

Die Ausgangsspannung muss exakt zur Spannung der LEDs passen: Ein 12-V-Streifen an 24 V wird sofort zerstört, ein 24-V-Streifen an 12 V leuchtet kaum oder gar nicht. Die Nennleistung muss über der Summe der Leistungen aller angeschlossenen Verbraucher liegen – planen Sie mindestens 20 % Reserve ein. Das verhindert Überhitzung und verlängert die Lebensdauer.

Rechenbeispiel: 5 m LED-Streifen mit 14,4 W/m ergeben 5 × 14,4 W = 72 W. Mit 20 % Reserve: 72 W × 1,2 = 86,4 W. Gewählt wird ein Netzteil mit mindestens 90 W.

• Am effizientesten arbeitet ein Netzteil bei 70–90 % Auslastung, unter 20 % Last sinkt der Wirkungsgrad deutlich – stark überdimensionieren lohnt nicht. Für geplante Erweiterungen darf die Reserve größer sein; sie deckt auch den kurzzeitig erhöhten Strom beim Einschalten ab.
• Ein großes Netzteil ist meist effizienter als mehrere kleine gleicher Gesamtleistung; in größeren Anlagen lohnt ein zentrales Netzteil mit hohem Wirkungsgrad, solange die Kleinspannungsleitungen kurz bleiben.
• RGB-Streifen brauchen meist mehr Leistung als einfarbige Streifen gleicher Länge und zusätzlich einen RGB-Controller zwischen Netzteil und Streifen.

Der Wirkungsgrad zeigt, welcher Anteil der aufgenommenen Energie am Ausgang ankommt: Bei 90 % werden 10 % zu Wärme, die am Einbauort abgeführt werden muss.

Den passenden Einbauort wählen

Die IP-Schutzart beschreibt den Schutz gegen Fremdkörper (erste Ziffer, 0–6) und gegen Wasser (zweite Ziffer, 0–9):

• Bad und Dusche (DIN VDE 0100-701): Netzteile mit IP20 gehören außerhalb der Bereiche 0, 1 und 2 – mindestens 60 cm von Dusche und Badewanne und 30 cm von Waschbecken und Spülen entfernt. Wasserdichte Netzteile (ab IP65) dürfen näher an das Wasser, aber nie in die Bereiche 0 und 1: Die Stromquelle einer Schutzkleinspannung (SELV) – also das Netzteil – muss außerhalb dieser Bereiche liegen, auch wenn die damit versorgten Leuchten dort montiert sind.
• Wärme und Umgebung: mindestens 30 cm Abstand zu Heizkörpern, Heizgeräten und Kaminen, mindestens 20 cm zu Warmwasserleitungen, nie in der Nähe offener Flammen, nicht über anderen wärmeerzeugenden Geräten und nicht in direkter Sonne. Der Einbauort bleibt trocken (sofern das Netzteil nicht wasserdicht ist), sauber und frei von brennbaren Materialien.
• Montagehöhe: außerhalb der Reichweite von Kindern (mindestens 1,5 m über dem Boden), aber gut erreichbar für Wartung und Austausch.
• Zugänglichkeit: in abgehängten Decken und hinter Möbeln eine Revisionsöffnung vorsehen, nicht direkt hinter Schaltern einbauen, Platz für einen Tausch ohne Eingriff in umgebende Bauteile lassen und den Einbauort dokumentieren.

Belüftung und Mindestabstände

Überhitzung verkürzt die Lebensdauer erheblich und ist eine häufige Ausfallursache. Halten Sie deshalb diese Abstände ein:

• mindestens 10 cm frei nach allen Seiten für die natürliche Luftzirkulation – auch beim Einbau in Möbel und Schränke,
• 15–20 cm frei über dem Netzteil, weil die Wärme nach oben steigt,
• mindestens 15 cm zwischen mehreren Netzteilen nebeneinander.

Lassen sich diese Abstände in Schränken oder abgehängten Decken nicht einhalten, sorgen Sie für zusätzliche Belüftung. Netzteile nie luftdicht einschließen; bei leistungsstarken Geräten kann eine aktive Kühlung sinnvoll sein.

Leitungslänge und Querschnitt

Auf der Kleinspannungsseite fließen hohe Ströme; lange oder zu dünne Leitungen verursachen Spannungsfall, und die LEDs am Ende leuchten schwächer. Richtwerte für die Leitung vom Netzteil zum Streifen:

• 12 V: ideal bis 5 m, maximal 10 m
• 24 V: ideal bis 10 m, maximal 15–20 m

Richtwerte für typische Lasten. Maßgeblich ist der Strom: Bei hoher Leistung den Spannungsfall nachrechnen und den Querschnitt erhöhen.

Für längere Strecken wechseln Sie auf 24 V, erhöhen den Querschnitt oder teilen die Anlage in mehrere Stromkreise mit eigenen Einspeisepunkten. Netzseitig sind für die Anschlussleitung 0,75–1,5 mm² üblich, ausgangsseitig 0,5–1,5 mm² – jeweils abhängig vom Strom.

Montage und Anschluss

Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft. Steckernetzteile und die Verdrahtung auf der 12-V- oder 24-V-Seite können Sie selbst übernehmen.

Werkzeug und Material: Schraubendreher, Abisolier- und Kombizange, Seitenschneider, Multimeter, zweipoliger Spannungsprüfer, Bohrmaschine, Wasserwaage, Dübel, Klemmen, Aderendhülsen, Kabelbinder, Isolierband, Schrumpfschlauch, Kabelmarkierer, Handschuhe, Schutzbrille und eine isolierende Gummimatte.

1. Freischalten: Sicherung ausschalten, gegen Wiedereinschalten sichern, Spannungsfreiheit mit dem Spannungsprüfer feststellen. Lieferumfang auf Schäden prüfen, Herstelleranleitung lesen.
2. Befestigen: Position anzeichnen (an der Wand mit Wasserwaage), Halter oder Netzteil festschrauben bzw. auf die Hutschiene rasten.
3. Abisolieren: 5–10 mm, nicht mehr als nötig. Feindrähtige Leiter mit Aderendhülsen versehen – nicht verzinnen, denn Lötzinn gibt unter dem Klemmendruck nach und der Kontakt lockert sich.
4. Eingang (AC): Außenleiter (braun oder schwarz) an L, Neutralleiter (blau) an N, Schutzleiter (grün-gelb) an PE bzw. ⏚, sofern vorhanden. Klemmschrauben fest, aber nicht zu fest anziehen.
5. Ausgang (DC): Plus (meist rot) an V+, Minus (meist schwarz) an V−. Vertauschte Pole können die LEDs beschädigen – vor der endgültigen Montage testen. Mehrere Ausgangsklemmenpaare sind meist parallel geschaltet und versorgen getrennte LED-Kreise; zusammen dürfen sie die Nennleistung nicht überschreiten.
6. Abschließen: Verbindungen nach Schaltplan prüfen – lose Kontakte führen zu Funkenbildung, Überhitzung und Ausfällen –, keine abstehenden Drähtchen, Leitungen mit Kabelbindern ordnen, Klemmenabdeckung schließen.

Absicherung und Störungen: Jeder Stromkreis braucht einen passenden Leitungsschutzschalter oder eine Sicherung. Schaltnetzteile haben hohe Einschaltströme – bei mehreren Netzteilen an einem Automaten die Herstellerangaben beachten. Ein FI-Schutzschalter (RCD) mit 30 mA ist in Bädern und für Beleuchtungsstromkreise in Wohnungen nach DIN VDE 0100 vorgeschrieben und im Außenbereich dringend zu empfehlen. LED-Leitungen nicht parallel zu Audio- oder Datenleitungen führen, gut gefilterte Netzteile und bei Bedarf geschirmte Leitungen verwenden.

Wasserdichte Netzteile im Außenbereich

Im Freien und in Feuchträumen brauchen Netzteile mindestens IP65; alle Verbindungen und Steckverbinder müssen ebenfalls wasserdicht sein, sonst drohen Kurzschluss und Korrosion. Außerdem gilt:

• möglichst geschützt (z. B. unter einem Vordach) und nicht dort montieren, wo sich Wasser sammelt – oberhalb von möglichem Hochwasser und aufsteigender Feuchte,
• Temperaturgrenzen beachten (meist −20 °C bis +45 °C),
• zugänglich für Wartung und Austausch.

Montage: Untergrund reinigen und trocknen, auf porösen Flächen wie Beton eine wasserdichte Dichtung erwägen. Mit korrosionsbeständigen Edelstahlschrauben und Dübeln befestigen, die Leitungen nach unten führen, damit kein Wasser an ihnen entlang ins Gehäuse läuft, und vor jedem Anschluss eine Tropfschlaufe legen.

Verbindungen: Wasserdichte Netzteile haben meist fest angeschlossene Leitungen statt Klemmen. Verbinden Sie diese mit Gelverbindern in IP68, Schrumpfschlauch mit Kleber oder wasserdichten Abzweigdosen mit Kabelverschraubungen und prüfen Sie jede Verbindung auf Dichtheit. Leitungen ohne Wassersäcke verlegen, im Freien UV-beständige Gummischlauchleitungen (z. B. H07RN-F) verwenden, im Erdreich zugelassene Erdkabel (z. B. NYY-J) im Schutzrohr mindestens 60 cm tief.

• Kunststoff-Netzteile IP65: für vor direktem Regen geschützte Orte.
• Metallgehäuse IP67: mechanisch robuster, auch direkt im Freien einsetzbar; auf leitfähigen Untergründen elektrisch isoliert montieren.
• Vergossene Netzteile IP68: für sehr nasse Umgebungen und kurzzeitiges Untertauchen, meist nicht reparierbar – bei einem Defekt komplett tauschen.

Außenanlagen sind anfälliger für Blitzschäden – ein Überspannungsschutz ist hier sinnvoll. Kontrollieren Sie Netzteil und Leitungen regelmäßig, denn die Witterung setzt dem Material mit der Zeit zu.

Dimmbare Netzteile anschließen

Dimmer und Netzteil müssen dasselbe Verfahren beherrschen – prüfen Sie das vor dem Kauf. Neben der Netzleitung brauchen die meisten Verfahren eine zusätzliche Steuerleitung.

Bei PWM sollte die Frequenz mindestens 300 Hz betragen, damit kein sichtbares Flimmern entsteht; höhere Frequenzen verringern zusätzlich Stroboskopeffekte. PWM ist zudem am effizientesten, während analoges Dimmen den Wirkungsgrad bei geringer Helligkeit verringern kann.

Typische Probleme: Flackern entsteht meist durch eine inkompatible Kombination oder zu geringe Last am Dimmer – anderen Dimmer wählen oder Leuchten ergänzen. Manche Netzteile dimmen nicht unter 10–20 % (Datenblatt prüfen). Brummen tritt vor allem bei Phasendimmern auf; hier hilft ein hochwertiger Dimmer oder ein anderes Verfahren. Lange Streifen dimmen oft ungleichmäßig – in separat gedimmte Abschnitte teilen. Hochwertige Komponenten verwenden, die vom Hersteller genannten maximalen Leitungslängen besonders bei 0–10 V und PWM einhalten und in großen Anlagen Signalverstärker oder Verteiler einsetzen.

Prüfung und Inbetriebnahme

Vor dem Einschalten: Leiter in den richtigen Klemmen, keine blanken Stellen, Polarität korrekt, Netzteil und Klemmschrauben fest, Leitungen gegen Beschädigung gesichert, genug Platz zur Belüftung, kein brennbares Material in der Nähe, nicht wasserdichte Geräte trocken.

1. Einschalten: Leuchtet die Kontroll-LED (falls vorhanden)? Auf ungewöhnliche Geräusche oder Gerüche achten.
2. Messen: Ausgangsspannung mit dem Multimeter prüfen – üblich ist eine Toleranz von ± 0,5 V zum Nennwert 12 V bzw. 24 V; bei dimmbaren Netzteilen mehrere Dimmstufen messen.
3. LEDs anschließen: Leuchten alle LEDs mit der erwarteten Helligkeit? Bei RGB alle Farbkanäle testen.
4. Belastungstest: 15–30 Minuten Betrieb. Das Netzteil darf warm, aber nicht heiß werden; die Helligkeit bleibt konstant, nichts flackert.
5. Sicherheit: Schutzleiter (besonders bei Metallgehäusen), Isolierung und im Außenbereich die Dichtheit aller Verbindungen prüfen. Den Überlastschutz nur testen, wenn der Hersteller es vorsieht – etwa durch kurzes Zuschalten zusätzlicher Last.

Wartung und Fehlersuche

Kontrollieren Sie die Anlage nach dem ersten Betriebsmonat (Anfangsfehler), danach alle 6 Monate im Wohnbereich, alle 3 Monate in intensiv genutzten Gewerbe- und Industrieanlagen und im Außenbereich zusätzlich nach Unwettern:

• Zustand: Verfärbungen oder Verformungen durch Überhitzung, Risse, Dellen, Korrosion an Gehäuse und Steckverbindern, beschädigte Isolierung.
• Elektrische Werte: Ausgangsspannung mit den Werten der Inbetriebnahme vergleichen, wenn möglich auch den Wirkungsgrad. Brummen oder hochfrequentes Pfeifen deutet auf gealterte Kondensatoren oder andere Bauteile hin.
• Umgebung: Lüftungsöffnungen frei, Temperatur innerhalb der Grenzwerte, keine Feuchtigkeit in Gerät und Verbindungen.
• Pflege: Staub mit trockenem Pinsel oder Druckluft entfernen, Gehäuse mit leicht feuchtem Tuch reinigen und trocknen lassen, Kontakte bei Bedarf mit Kontaktreiniger säubern, gelockerte Klemmen vorsichtig nachziehen. Wird es zu warm: Belüftung verbessern, passiven Kühlkörper ergänzen oder bei leistungsstarken Geräten einen kleinen Lüfter einsetzen.

Austausch erwägen bei einem Alter von über 5–7 Jahren (auch wenn das Netzteil noch funktioniert), häufigen Störungen, ungewöhnlichen Geräuschen oder Gerüchen, sichtbaren Schäden oder einer schwankenden bzw. außerhalb der Toleranz liegenden Ausgangsspannung. In größeren gewerblichen Anlagen: Wartungsprotokoll führen, Ersatznetzteile vorhalten und in kritischen Anwendungen bei 80 % der erwarteten Lebensdauer vorbeugend tauschen.

Häufige Fragen

Was ist der Unterschied zwischen Netzteil und Transformator?

Ein klassischer Transformator ändert nur die Höhe der Wechselspannung. LED-Streifen brauchen Gleichspannung – die liefert ein elektronisches Netzteil, das 230 V AC in 12 V oder 24 V DC umwandelt.

Kann ich mehrere LED-Streifen an ein Netzteil anschließen?

Ja, sofern alle dieselbe Betriebsspannung haben und ihre Gesamtleistung plus 20 % Reserve die Nennleistung nicht übersteigt. 12-V- und 24-V-Streifen gehören nie an dasselbe Netzteil.

Wie lange hält ein LED-Netzteil?

Hochwertige Netzteile erreichen bei fachgerechter Installation 30.000–50.000 Betriebsstunden, im üblichen Betrieb etwa 10–15 Jahre. Überhitzung, Überlastung und sehr häufiges Schalten verkürzen die Lebensdauer deutlich.

Ratgeber · Lampensockel

Schraub-, Dreh- oder Stecksockel: Jede Lampe sitzt anders in ihrer Fassung. So wechseln Sie Leuchtmittel mit E27, E14, E40, GU10 und G9 sicher und finden die Ursache, wenn die neue Lampe nicht leuchtet.

Fünf Grundregeln vor dem Wechsel

• Strom aus: vor jedem Wechsel Sicherung oder Hauptschalter ausschalten.
• Isoliertes Werkzeug: falls die Leuchte geöffnet werden muss.
• Abkühlen lassen: alte Lampen erst anfassen, wenn sie kalt sind.
• Passend kaufen: Spannung, Leistung und Sockel müssen zur Leuchte passen.
• Sauber greifen: den Glaskolben – vor allem bei Halogenlampen – nicht mit bloßen Fingern berühren, sondern mit sauberen, trockenen Handschuhen oder einem Tuch.

Muss die Leuchte selbst angeschlossen oder umgebaut werden – etwa für eine LED-Lampe anstelle einer Entladungslampe –, gilt: Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft.

Die Sockel im Überblick

Schritt für Schritt nach Sockel

Nach den Grundregeln oben geht es je nach Sockel so weiter; zum Schluss Strom einschalten und die Lampe testen.

E27 und E14

1. Alte Lampe gegen den Uhrzeigersinn herausdrehen.
2. Neue Lampe vorsichtig im Uhrzeigersinn eindrehen, bis sie fest sitzt.

Für Deckenleuchten einen stabilen Tritt oder eine Leiter verwenden.

E40

E40-Lampen hängen in Hallen meist mindestens 6 m hoch, im Außenbereich typisch 8–10 m – Sie brauchen also eine stabile Leiter oder Arbeitsbühne und Schutzhandschuhe.

1. Alte Lampe gegen den Uhrzeigersinn herausdrehen.
2. Neue Lampe am undurchsichtigen Teil fassen und im Uhrzeigersinn eindrehen, bis sie fest sitzt.

Leuchten mindestens 0,5–1 m von Wänden entfernt montieren, das verringert Schatten. In Leuchten mit Vorschaltgerät für Entladungslampen nur LED-Lampen einsetzen, die ausdrücklich dafür freigegeben sind – andernfalls muss das Vorschaltgerät überbrückt werden.

GU10

1. Alte Lampe am Rand fassen, leicht hineindrücken und etwa 30–45° gegen den Uhrzeigersinn drehen, bis sie sich löst.
2. Stifte der neuen Lampe auf die Öffnungen der Fassung ausrichten, einsetzen und im Uhrzeigersinn drehen, bis sie einrastet.

G9

1. Alte Lampe gerade aus der Fassung ziehen – G9 wird gesteckt, nicht gedreht.
2. Neue Lampe mit korrekt ausgerichteten Stiften gerade einstecken, bis sie fest sitzt. Handschuhe helfen beim Greifen der kleinen Lampen.

Wenn die Lampe nicht richtig leuchtet

Welches Leuchtmittel?

• LED-Lampen: höchste Effizienz, Lebensdauer bis zu 50.000 Stunden, wenig Wärme, für alle Sockel erhältlich; teurer in der Anschaffung, aber günstig im Betrieb. Eine Auswahl finden Sie unter LED-Lampen.
• Kompaktleuchtstofflampen: gute Effizienz, bis 10.000 Stunden, enthalten etwas Quecksilber. Mit integriertem Vorschaltgerät dürfen sie seit Februar 2023 in der EU nicht mehr in Verkehr gebracht werden; Restbestände dürfen verkauft und genutzt werden.
• Halogenlampen: effizienter als Glühlampen, 2.000–4.000 Stunden, oft mit GU10-Sockel, deutlich wärmer als LED. Die meisten Halogenlampen sind in der EU bereits vom Markt genommen.
• Glühlampen: geringste Effizienz, 1.000–2.000 Stunden, billig in der Anschaffung, teuer im Betrieb – als Allgebrauchslampe in der EU längst nicht mehr im Handel.

Pflege und Entsorgung

Kontrollieren Sie Leuchten und Lampen mindestens einmal im Jahr auf Risse und Brandspuren. Gereinigt wird nur bei ausgeschaltetem Strom, mit einem trockenen oder leicht feuchten Tuch und ohne aggressive Reiniger. LED- und Energiesparlampen gehören nicht in den Hausmüll, sondern zum Wertstoffhof oder zu Sammelstellen im Handel; klassische Glüh- und Halogenlampen dürfen in den Restmüll.

Häufige Fragen

Welchen Sockel brauche ich?

Am einfachsten zeigt es die alte Lampe: Der Sockeltyp (E27, GU10 usw.) steht meist auf der Lampe oder ihrer Verpackung, sonst in der Anleitung der Leuchte.

Kann ich eine Halogenlampe durch eine LED-Lampe ersetzen?

Meist ja, mit gleichem Sockel. Prüfen Sie, ob ein vorhandener Dimmer zur LED-Lampe passt und ob sie in die Leuchte passt – LED-Ersatzlampen sind oft etwas größer.

Kann ich den Lampenwechsel selbst erledigen?

Ja, das ist einfache Wartung, die auch Laien sicher erledigen – mit abgeschaltetem Strom und nach den Grundregeln oben.

Ratgeber · Gartenbeleuchtung

Licht im Garten macht Wege sicher und setzt Bäume, Beete und Terrasse in Szene. So planen Sie die Anlage, verlegen Kabel richtig und dichten Verbindungen zuverlässig ab – und wissen, was Sie selbst erledigen können und was die Elektrofachkraft übernimmt.

Inhalt

• Planung
• Leuchtentypen im Garten
• Sicherheit: Schutzart, Spannung, Fachkraft
• Installation Schritt für Schritt
• Kabel und Verbindungen
• Typische Fehler
• Prüfung
• Steuerung und Energieeffizienz
• Wartung
• Häufige Fragen

Planung

• Zweck festlegen: Wege sicher begehbar machen, Skulpturen oder Bäume betonen, Treppen absichern oder auf der Terrasse Atmosphäre schaffen?
• Gartenplan zeichnen: Leuchtenpositionen eintragen und überlegen, welche Bereiche Licht brauchen und welche Wirkung entstehen soll.
• Stromversorgung wählen: 230 V aus dem Hausnetz, Niedervolt mit 12 V oder 24 V (sicherer) oder Solarleuchten ganz ohne Kabel. Netzbetriebene Leuchten liefern stabileres und stärkeres Licht, machen aber mehr Aufwand bei Installation und Wartung.
• Kabellängen messen: Abstände zwischen den Lichtpunkten und zur Stromquelle ermitteln.
• Budget festlegen: Die Kosten hängen stark von Art und Zahl der Leuchten ab.

Leuchtentypen im Garten

Leistungsstarke Strahler finden Sie unter LED-Fluter, Wandleuchten mit und ohne Sensor unter Außen-LED-Wandleuchten.

Sicherheit: Schutzart, Spannung, Fachkraft

• Schutzart: im Freien mindestens IP44 (Schutz gegen Fremdkörper über 1 mm und Spritzwasser), in Wassernähe und für den Bodeneinbau IP65 bis IP68.
• Wasser: Halten Sie Abstand zu Teichen und Pools; in ihrer Nähe sind Niedervolt-Systeme mit 12 V oder 24 V die sichere Wahl.
• Schutzorgane: Der Stromkreis braucht Leitungsschutzschalter und einen Fehlerstrom-Schutzschalter (FI/RCD) – das schützt Anlage und Menschen.
• Normen: Für die Elektroinstallation gilt DIN VDE 0100.

Solar- und Akkuleuchten sowie Niedervolt-Systeme mit 12 V und Steckernetzteil (Schutzkleinspannung) können Sie selbst installieren. Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft – das gilt für jedes 230-V-Erdkabel, für fest angeschlossene Leuchten und Netzteile und für den Anschluss an die Hausinstallation.

Installation Schritt für Schritt

1. Anzeichnen und messen: Leuchtenpositionen nach Plan markieren, Kabeltrassen ausmessen und kennzeichnen. Wegeleuchten in gleichmäßigen Abständen von 2–3 m setzen.
2. Graben ausheben: für 230-V-Erdkabel mindestens 50 cm tief, damit Spaten und Gartengeräte das Kabel nicht beschädigen; breit genug für Kabel und Schutzrohr. Vorher klären, wo andere Leitungen wie Wasser oder Gas liegen.
3. Kabel verlegen: für die Erdverlegung zugelassenes Kabel, z. B. NYY-J 3 × 1,5 mm², am besten im Schutzrohr. An feuchten Stellen und bei Wegquerungen zusätzlich schützen und über dem Kabel ein Trassenwarnband einlegen.
4. Leuchten montieren: nach Herstelleranleitung; Bodenleuchten in ein passendes Bett mit Entwässerung setzen, an Wänden Dübel und Schrauben passend zum Mauerwerk verwenden.
5. Anschließen (bei 230 V durch die Elektrofachkraft): Außenleiter, Neutralleiter und Schutzleiter korrekt zuordnen, alle Verbindungen wasserdicht ausführen (siehe unten).
6. Testen und ausrichten: tagsüber prüfen, ob alle Leuchten funktionieren, und Probleme sofort beheben. Nach Einbruch der Dunkelheit die Strahler auf die gewünschte Wirkung ausrichten.
7. Abschließen: Gräben verfüllen, Oberfläche wiederherstellen, festen Sitz aller Leuchten kontrollieren.

Kabel und Verbindungen

• Kabelwahl: nur Kabel für den Außeneinsatz, beständig gegen Feuchtigkeit und UV-Strahlung. Niedervolt-Leitungen von Stecksystemen verlegen Sie nach Herstellerangabe.
• Schutzrohre: machen das Kabel robuster und erleichtern einen späteren Tausch.
• Dichte Verbindungen: Jede Verbindung muss absolut wasserdicht sein – in Verbindungsdosen mit IP65 oder höher, im Erdreich mit dafür geeigneten Kabelmuffen.
• Stromkreise aufteilen: Größere Anlagen in mehrere Kreise gliedern, das erleichtert Wartung und Reparatur.
• Beschriften: Kabel und Abzweige kennzeichnen, damit später klar ist, was wohin führt.
• Spannungsfall beachten: Auf langen Leitungen sinkt die Spannung, die entferntesten Leuchten werden dunkler – besonders bei 12-V-Systemen. Leitungsquerschnitt und Einspeisepunkt entsprechend planen.

Typische Fehler

• Ohne Plan: Improvisation führt zu ungünstig verteilten Leuchten, Problemen mit der Stromversorgung und Mehrkosten.
• Innenleuchten im Freien: Ungeeignete Leuchten und Materialien gehen schnell kaputt und sind gefährlich.
• Falsche Leuchte: Sie erzielt nicht die gewünschte Wirkung oder ist zu grell.
• Falsch angeschlossen: Kurzschlüsse, auslösende Sicherungen oder sogar ein Brand – im Zweifel die Fachkraft fragen.
• Schlecht abgedichtete Verbindungen: die häufigste Ursache für Störungen im Freien, vor allem bei Regen.
• Zu viel Licht: Lichtverschmutzung stört Sie, Ihre Nachbarn und Tiere – weniger ist oft mehr.
• Ungünstige Position: zu tief, zu hoch oder direkt auf Fenster gerichtet – das blendet und verschenkt Licht.

Insektenfreundlich ist warmweißes Licht bis 3.000 K aus abgeschirmten, nach unten gerichteten Leuchten, die nur bei Bedarf brennen. Für neue Außenbeleuchtung verlangt das Bundesnaturschutzgesetz, Tiere und Pflanzen vor Lichtemissionen zu schützen.

Prüfung

• Sichtprüfung: Kabel korrekt verlegt und abgedeckt, Leuchten fest und stabil montiert.
• Verbindungen: fest und gut isoliert; ob irgendwo Fehlerströme fließen, klärt die Elektrofachkraft mit einer Isolationsmessung.
• Funktion: alle Leuchten, Sensoren und Zeitschaltuhren testen.
• Schutzorgane: Fehlerstrom-Schutzschalter über die Prüftaste testen, Schutzleiterverbindungen kontrollieren, sofern vorhanden.
• Nachtkontrolle: Erfüllt das Licht im Dunkeln seinen Zweck? Richtung und Helligkeit bei Bedarf anpassen.

Steuerung und Energieeffizienz

• Smarte Leuchten: Steuerung per Smartphone oder Sprachassistent, mit Szenen und Zeitplänen – kompatible Lampen oder Module wählen, ins WLAN einbinden, in der App einrichten.
• Dimmer und Schalter: regeln die Helligkeit nach Bedarf. Nur spannungsfrei montieren, nach Schaltbild zwischen Netzteil und Leuchten setzen und auf LED-Eignung achten.
• Bewegungsmelder und Zeitschaltuhren: Den Sensor mit freier Sicht auf den Erfassungsbereich montieren, Empfindlichkeit und Leuchtdauer einstellen.
• RGB-Licht: den RGB-Controller zwischen Netzteil und LED-Streifen setzen und mit Fernbedienung oder App koppeln.

LEDs verbrauchen bis zu 90 % weniger Energie als Glühlampen und halten viel länger. Solarleuchten kommen ohne Stromkosten aus und eignen sich für Orte weit weg vom nächsten Anschluss. Zeitschaltuhren, Dämmerungsschalter, Bewegungsmelder und smarte Steuerungen sorgen dafür, dass Licht nur brennt, wenn es gebraucht wird. Niedervolt-Systeme mit 12 V oder 24 V sind sicherer, aber nicht automatisch sparsamer als 230 V – das Netzteil hat eigene Verluste, und auf langen Leitungen geht Spannung verloren.

Wartung

• Reinigen: Leuchten mit einem weichen Tuch von Schmutz, Staub und Laub befreien; Solarmodule sauber halten und nach Süden ausrichten.
• Kabel und Dichtungen: regelmäßig auf Schäden und freiliegende Adern prüfen, nach Regenperioden die Dichtheit von Verbindungen und Dosen kontrollieren.
• Ersatzteile: Auch LEDs müssen irgendwann getauscht werden – nur vom Hersteller empfohlene Teile verwenden.
• Saison: vor dem Winter die Anlage prüfen und auf Kälte vorbereiten, im Frühjahr kontrollieren und Schäden beheben. Solarleuchten können Sie frostsicher einlagern, andere Außenleuchten sind für den Ganzjahresbetrieb gebaut.
• Anpassen: Strahler nachrichten, wenn Pflanzen wachsen oder sich die Nutzung des Gartens ändert.

Häufige Fragen

Brauche ich für die Gartenbeleuchtung eine Elektrofachkraft?

Für Solarleuchten, Lichterketten mit Stecker und 12-V-Systeme mit Steckernetzteil nicht. Neue 230-V-Leitungen, Erdkabel und jeder Anschluss an die Hausinstallation sind dagegen Sache der Elektrofachkraft.

Welche Lichtfarbe passt in den Garten?

Warmweiß (2.700–3.000 K) wirkt gemütlich und passt zu Sitzplätzen und Ruhezonen. Kaltweiß (5.000–6.500 K) eignet sich für Arbeitsbereiche oder um Architektur zu betonen – für Insekten ist warmweißes Licht jedoch verträglicher.

Wie hell sollten Gartenleuchten sein?

Das hängt vom Zweck ab: Für Dekoration genügt wenig Leistung, Wege und Sicherheitsbeleuchtung brauchen mehr. Achten Sie immer auch auf die Effizienz der Leuchte.

Was tun, wenn die Gartenbeleuchtung ausfällt?

Prüfen Sie Leuchtmittel und Verbindungen – sitzen sie fest, sind sie frei von Korrosion? Bei Solarleuchten kontrollieren, ob das Modul verschattet ist. Bleibt der Fehler, eine Fachkraft hinzuziehen.

Kann ich verschiedene Leuchtentypen kombinieren?

Ja, gerade die Mischung wirkt: Strahler für Objekte, niedrige Leuchten für Wege und Lichterketten als Dekoration.

Ratgeber · WLAN-Beleuchtung

Lampe eindrehen, App öffnen, koppeln – oft ist WLAN-Licht in wenigen Minuten eingerichtet. Damit es zuverlässig läuft, müssen Funknetz, Produkt und Installation zusammenpassen. So gehen Sie bei Lampen, LED-Streifen und WLAN-Schaltern vor.

Inhalt

• So funktioniert WLAN-Licht
• Vor dem Kauf prüfen
• Produkte und Werkzeug
• Installation Schritt für Schritt
• Sicherheit und Vorschriften
• Testen nach der Installation
• Typische Fehler und Lösungen
• Energie sparen
• Pflege, Updates und Datensicherheit
• Häufige Fragen

So funktioniert WLAN-Licht

WLAN-Beleuchtung besteht aus LED-Lampen, LED-Streifen oder Leuchten mit eingebautem WLAN-Modul. Sie verbinden sich mit Ihrem Heimnetz und lassen sich per App auf Smartphone oder Tablet steuern, viele auch per Sprachassistent wie Amazon Alexa, Google Assistant oder Siri über Apple Home (HomeKit). Statt nur Ein und Aus regeln Sie die Helligkeit, wählen bei RGB-Modellen die Farbe, legen Zeitpläne fest und speichern Lichtszenen.

• Fernsteuerung: Licht von überall schalten – auch zur Anwesenheitssimulation im Urlaub.
• Anpassbares Licht: morgens frisches, aktivierendes Licht, abends warme, entspannende Töne.
• Automatik: etwa Einschalten bei Sonnenuntergang und Ausschalten zur gewohnten Schlafenszeit.
• Weniger Verbrauch: LEDs sind ohnehin sparsam, und vergessenes Licht schalten Sie von unterwegs aus.
• Vernetzung: Kombination mit Bewegungsmeldern, Türkontakten oder Thermostaten zu einem automatisierten System.

Vor dem Kauf prüfen

• Funkfrequenz: Die meisten WLAN-Leuchten funken nur im 2,4-GHz-Band. Ihr Router muss es unterstützen, und es muss aktiviert sein.
• Reichweite: Testen Sie, ob das WLAN-Signal an jedem geplanten Leuchtenstandort ankommt.
• Sockel und Größe: Prüfen Sie den Sockel Ihrer Leuchten (z. B. E27, E14, GU10). Manche WLAN-Lampen sind größer als herkömmliche – passen sie in die Leuchte?
• App und Sprachsteuerung: Jedes Produkt wird über eine bestimmte App gesteuert – lesen Sie vorab Bewertungen. Wer Alexa, Google Assistant oder Apple Home nutzen will, prüft die Kompatibilität.
• Funktionen: Dimmbar? Farbwechsel (RGB)? Oder genügt einstellbares Weißlicht von warm bis kalt – für den Alltag oft völlig ausreichend.

Produkte und Werkzeug

Für WLAN-Lampen brauchen Sie kein Werkzeug. Für Schalter und fest installierte Leuchten gehören Schlitz- und Kreuzschraubendreher, Kombizange und Seitenschneider, Abisolierzange, Spannungsprüfer, Isolierband und für anspruchsvollere Arbeiten ein Multimeter dazu. Passende Leuchtmittel finden Sie unter LED-Lampen, Streifen unter LED-Streifen.

Installation Schritt für Schritt

WLAN-Lampe

1. Strom ausschalten – am Lichtschalter oder an der Sicherung.
2. Alte Lampe herausdrehen, WLAN-Lampe eindrehen.
3. Strom einschalten: Leuchtet die Lampe im Grundmodus?
4. Die vom Hersteller empfohlene App installieren.
5. Koppeln: Smartphone mit dem WLAN verbinden, in das die Lampe soll, in der App „Gerät hinzufügen“ wählen und den Anweisungen folgen – oft muss die Lampe dazu in einem bestimmten Rhythmus ein- und ausgeschaltet werden.
6. Einrichten: Namen vergeben, Raum zuordnen, Modi und Zeitpläne festlegen.

Tipp: Lassen Sie den Wandschalter künftig eingeschaltet – ist er aus, erreichen App und Sprachassistent die Lampe nicht.

WLAN-LED-Streifen

1. Untergrund reinigen.
2. Schutzfolie abziehen und den Streifen sorgfältig aufkleben.
3. Streifen mit dem mitgelieferten Netzteil verbinden und dieses in die Steckdose stecken.
4. Wie bei der Lampe per App koppeln.

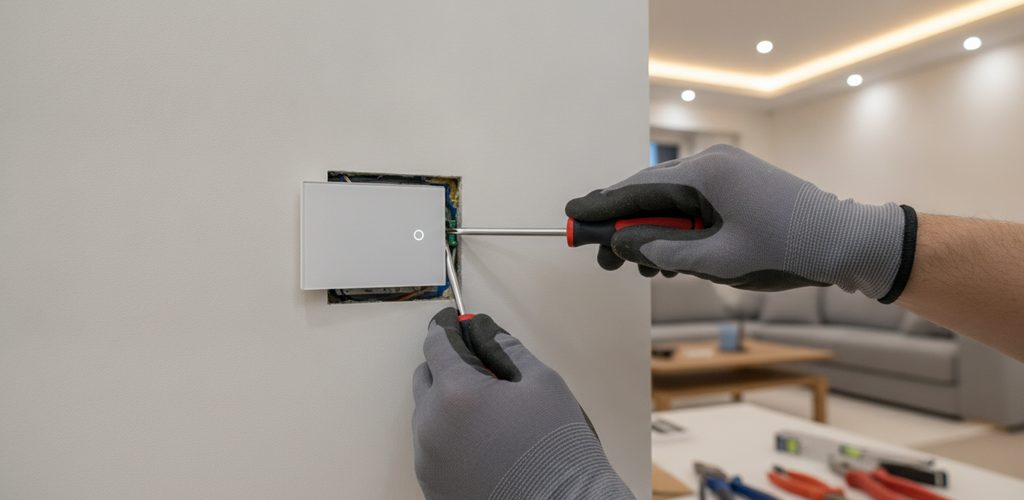

WLAN-Schalter

Ein WLAN-Schalter wird fest in die Installation eingebunden. Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft. Viele Modelle brauchen einen Neutralleiter in der Schalterdose, der in älteren Installationen oft fehlt – klären Sie das vor dem Kauf. So läuft der Tausch ab:

1. Stromkreis an der Sicherung abschalten und Spannungsfreiheit prüfen.
2. Abdeckung und alten Schalter abschrauben.
3. Belegung notieren oder fotografieren.
4. Neuen Schalter nach Schaltbild anschließen: Außenleiter (meist braun oder schwarz), Neutralleiter (blau), gegebenenfalls Schutzleiter (grün-gelb).
5. Schalter in der Dose befestigen, Abdeckung aufschrauben.
6. Sicherung einschalten, Funktion prüfen und den Schalter per App koppeln.

Sicherheit und Vorschriften

Arbeiten an der festen Installation richten sich nach DIN VDE 0100. Die Grundregeln: Sicherung im Verteiler ausschalten, Spannungsfreiheit mit dem Spannungsprüfer feststellen, nur isoliertes Werkzeug verwenden, die Herstelleranleitung befolgen und Stromkreise nicht überlasten – die Summe aller Verbraucher darf die Absicherung nicht überschreiten.

Kaufen Sie nur Produkte mit CE-Kennzeichnung, die die RoHS-Vorgaben (Beschränkung gefährlicher Stoffe) erfüllen. Je nach Raum kommen Anforderungen hinzu:

• Bad: mindestens IP44, je nach Schutzbereich nach DIN VDE 0100-701 mehr; WLAN-Licht ist hier oft in Spiegel oder Badschränke integriert.
• Außenbereich: mindestens IP65, oft mit Bewegungsmelder und für einen weiten Temperaturbereich ausgelegt.
• Küche: meist LED-Streifen unter den Oberschränken – fettbeständig, leicht zu reinigen, gern mit Bewegungsmelder für die Arbeitsfläche.

Testen nach der Installation

• Anschlüsse: nur spannungsfrei kontrollieren – alle Leiter fest, Isolierung unbeschädigt, Leitungen nicht zu stark geknickt.
• Grundfunktion: Sicherung einschalten, Licht über Wandschalter oder die Taste am Gerät testen und auf Flackern, Brummen oder andere Auffälligkeiten achten.
• App: App installieren, gegebenenfalls ein Konto anlegen und das Gerät nach Anleitung ins WLAN einbinden.
• Alle Funktionen: Ein/Aus, Helligkeitsstufen, bei RGB Farben und Szenen, einen Zeitplan – schaltet das Licht zur eingestellten Zeit?
• Reichweite und Fernzugriff: aus einem anderen Raum, von unterwegs über mobile Daten und von jedem genutzten Gerät aus steuern.
• Sprachassistent: verknüpfen und Sprachbefehle testen.
• Temperatur: Nach einigen Stunden Betrieb prüfen, ob Lampen, Schalter oder Streifen überhitzen; WLAN-Lampen sollten nicht spürbar wärmer werden als herkömmliche Lampen.
• Abschluss: Kabel ordentlich verlegen und notieren, welche Leuchte in welcher App mit welchen Einstellungen läuft.

Typische Fehler und Lösungen

Energie sparen

LED-Lampen verbrauchen bei gleicher Helligkeit bis zu 80 % weniger Strom als Glühlampen und halten mit typisch 15.000–25.000 Stunden 15- bis 25-mal so lange; zudem wandeln sie den Großteil der Energie in Licht statt in Wärme. Die smarte Steuerung spart zusätzlich:

• Dimmen: nur so viel Licht wie nötig.
• Zeitpläne: Licht schaltet automatisch ab, wenn es nicht gebraucht wird.
• Präsenzerkennung: Mit Bewegungsmeldern leuchtet es nur, wenn jemand da ist.
• Geofencing: Manche Systeme schalten alle Lichter aus, sobald Sie das Haus verlassen.
• Szenen und Statistik: Szenen mit passender Helligkeit für jede Tätigkeit anlegen und den Verbrauch in der App auswerten.

Auch Firmware-Updates können die Effizienz verbessern. Bedenken Sie: WLAN-Lampen verbrauchen im Standby etwas Strom.

Pflege, Updates und Datensicherheit

• Reinigen: ausschalten, abkühlen lassen, mit einem trockenen oder leicht feuchten Tuch abwischen – keine aggressiven oder scheuernden Mittel.
• Kabel und Verbindungen: bei LED-Streifen und fest installierten Leuchten regelmäßig prüfen, beschädigte Kabel sofort ersetzen.
• Belüftung: besonders in geschlossenen Leuchten Platz für Luftzirkulation lassen, damit sich keine Wärme staut.
• Updates: App und Firmware aktuell halten – für neue Funktionen, Fehlerbehebungen und Sicherheit; Einstellungen vorher sichern, wenn die App das erlaubt.
• Störungen: Gerät nach Herstelleranleitung zurücksetzen, oft durch Ein- und Ausschalten im Rhythmus. Bei Verbindungsabbrüchen Router neu starten, näher an die Leuchte rücken, das WLAN prüfen oder die Leuchte zurücksetzen und neu hinzufügen. Reagiert das Licht träge, Signalstärke prüfen, einen Repeater einsetzen oder die Zahl der Geräte im Netz verringern.
• Datensicherheit: starke, einmalige Passwörter für WLAN und App-Konten, Router-Firmware aktuell halten, Smart-Home-Geräte in ein eigenes Netz (etwa ein Gastnetz) auslagern und Produkte seriöser Hersteller wählen, die Sicherheitsupdates liefern.

Häufige Fragen

Ist die Installation kompliziert?

WLAN-Lampen eindrehen und per App koppeln schafft jeder, auch ohne Vorkenntnisse. WLAN-Schalter und fest installierte Leuchten werden dagegen an das 230-V-Netz angeschlossen – das übernimmt die Elektrofachkraft.

Brauche ich einen speziellen Router?

Meist nicht. WLAN-Leuchten arbeiten mit üblichen Heimroutern, die meisten aber nur im 2,4-GHz-Band – und das unterstützen fast alle aktuellen Router.

Was passiert, wenn Internet oder WLAN ausfallen?

Fällt nur das Internet aus, lässt sich das Licht meist weiter im Heimnetz steuern. Fällt auch das WLAN aus, bleiben die Leuchten in der Regel im letzten Zustand und sind per App nicht erreichbar; der Wandschalter funktioniert bei den meisten WLAN-Lampen trotzdem.

Kann ich das Licht von unterwegs steuern?

Ja, die meisten Apps erlauben die Fernsteuerung über das Internet – praktisch für Komfort und Sicherheit, etwa im Urlaub.

Wie viele WLAN-Leuchten verkraftet mein Netz?

Das hängt von Router und Netzqualität ab; Dutzende Geräte sind im Heimnetz üblich. Bei vielen Leuchten lohnt ein leistungsfähigerer Router oder ein Mesh-System.

Wie lange halten WLAN-Lampen?

Die LEDs halten typisch 15.000–25.000 Betriebsstunden. Die Funkelektronik kann früher altern als die LEDs; eine gute WLAN-Lampe hält bei normaler Nutzung trotzdem viele Jahre.

Ratgeber · Entladungslampen

Halogen-Metalldampf- und Natriumdampflampen mit E27- oder E40-Sockel wechseln Sie fast wie Glühlampen – nur werden sie sehr heiß, brauchen ein passendes Vorschaltgerät und erreichen ihre volle Helligkeit erst nach einigen Minuten.

E27 und E40: der Unterschied

Die Zahl nennt den Gewindedurchmesser: 27 mm beim E27-, 40 mm beim E40-Sockel. E27 ist der Standardsockel im Haushalt, Entladungslampen mit E27 stecken aber vor allem in kleineren Außen- und Hallenleuchten. E40 trägt höhere Leistungen und ist für Industrie-, Straßen- und Flächenbeleuchtung gedacht.

Vorschaltgerät und Zündgerät: Lampe und Leuchte müssen zusammenpassen

Entladungslampen lassen sich nicht direkt an 230 V betreiben. Ein Vorschaltgerät in der Leuchte begrenzt den Strom; Halogen-Metalldampf- und Natriumdampflampen brauchen zusätzlich ein Zündgerät, das sie mit Hochspannungsimpulsen startet. Lampenart und Leistung müssen deshalb genau zum Typenschild der Leuchte passen – der gleiche Sockel allein genügt nicht.

Sicherheit und Werkzeug

Den Lampenwechsel in einer vorhandenen Leuchte können Sie selbst erledigen:

• Strom ausschalten: Leitungsschutzschalter oder Hauptschalter aus, Spannungsfreiheit mit dem Spannungsprüfer kontrollieren.
• Abkühlen lassen: Entladungslampen werden im Betrieb sehr heiß – erst anfassen, wenn sie abgekühlt sind.
• Sicher stehen: in der Höhe nur von einer stabilen Leiter oder Arbeitsbühne aus arbeiten.

Außerdem brauchen Sie isolierte Schraubendreher (Schlitz und Kreuz), ein sauberes, trockenes Tuch und Schutzhandschuhe.

Lampe wechseln Schritt für Schritt

1. Strom abschalten, Spannungsfreiheit prüfen, Lampe abkühlen lassen.
2. Alte Lampe am festen Sockelteil aus Keramik oder Kunststoff fassen, nie am Glaskolben, und gegen den Uhrzeigersinn herausdrehen. Eine schwere E40-Lampe dabei mit der zweiten Hand stützen.
3. Fassung prüfen: Verschmutzte Fassungen – in Hallen häufig – mit dem trockenen Tuch reinigen; eine beschädigte oder oxidierte Fassung tauscht die Elektrofachkraft.
4. Neue Lampe am festen Teil fassen und im Uhrzeigersinn eindrehen, bis sie fest sitzt – nicht überdrehen, sonst leidet das Gewinde.
5. Strom einschalten und testen. Entladungslampen brauchen einige Minuten bis zur vollen Helligkeit und zünden nach dem Ausschalten erst wieder, wenn sie etwas abgekühlt sind.

Montagehöhe und Abstände

• Montagehöhe: in Innenräumen nicht unter 2,2–2,5 m über dem Boden; leistungsstarke E40-Hallenleuchten hängen deutlich höher.
• Brennbare Materialien: wegen der hohen Wärme mindestens 50 cm Abstand halten.
• Wände: 30–50 cm Abstand sorgen für eine gute Lichtverteilung.
• Leuchtenabstand: gleichmäßig und abhängig von Montagehöhe und Lichtverteilung – verlässlich ermittelt mit einer Lichtberechnung.

Kontrolle, Wartung und typische Fehler

Prüfen Sie nach dem Wechsel den festen Sitz und die Lampe auf Risse und beobachten Sie die Leuchte einige Minuten: Sie darf nicht überhitzen; Brandgeruch deutet auf einen Fehler im Stromkreis hin – dann sofort ausschalten. Reinigen Sie die Leuchte regelmäßig, denn Staub senkt die Lichtleistung und erhöht die Überhitzungsgefahr; lockere oder oxidierte Anschlüsse setzt die Elektrofachkraft instand. Gegen Ende ihrer Lebensdauer liefern Entladungslampen deutlich weniger Licht bei gleichem oder höherem Verbrauch. Häufige Fehler beim Wechsel:

• Lampe mit falscher Leistung oder falscher Lampenart für Leuchte und Vorschaltgerät
• zu locker eingedreht – Wackelkontakt, Flackern, Aussetzer
• zu fest eingedreht – Gewinde oder Fassung beschädigt
• Wechsel unter Spannung

Umstieg auf LED

Quecksilberdampf-Hochdrucklampen (HQL) dürfen in der EU seit 2015 nicht mehr in Verkehr gebracht werden. Auch sonst lohnt der Umstieg: Ältere Entladungslampen wie HQL kommen auf etwa 60 lm/W, moderne LEDs auf über 100 lm/W bei deutlich längerer Lebensdauer – trotz höherer Anschaffungskosten sparen sie über die Jahre Geld. Passende Modelle finden Sie unter LED-Lampen.

Einige LED-Ersatzlampen mit E27- oder E40-Sockel laufen laut Hersteller am vorhandenen Vorschaltgerät. Die meisten brauchen jedoch direkt 230 V – Vorschaltgerät und Zündgerät werden dann überbrückt oder ausgebaut. Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft. Die umgebaute Leuchte wird gekennzeichnet, damit niemand wieder eine Entladungslampe einsetzt. Prüfen Sie auch, ob Fassung und Leuchte das Gewicht der LED-Lampe tragen und ob geschlossene Leuchten die Wärme abführen. Oft ist eine komplett neue LED-Leuchte die bessere Lösung, etwa LED-Hallenstrahler oder LED-Straßenleuchten.

Häufige Fragen

Kann ich Entladungslampen dimmen?

Nicht mit einem gewöhnlichen Dimmer, sondern nur mit speziellen dimmbaren elektronischen Vorschaltgeräten. LED-Ersatzlampen müssen ausdrücklich als dimmbar gekennzeichnet sein und zum Dimmer passen.

Darf ich Entladungslampen mit E27 oder E40 im Freien einsetzen?

Ja, wenn die Lampe für den Außeneinsatz geeignet ist und die Leuchte ausreichend gegen Feuchtigkeit und Witterung schützt.

Woran erkenne ich, dass eine Entladungslampe verbraucht ist?

An spürbar weniger Licht, Flackern, Zündproblemen oder einer auffällig langen Anlaufzeit bis zur vollen Helligkeit.

Ratgeber · LED-Einbaustrahler

Einbaustrahler wirken elegant, verlangen aber eine saubere Vorbereitung: den passenden Deckenausschnitt, genug Einbautiefe, Abstand zur Dämmung und einen fachgerechten Anschluss. So planen, montieren und prüfen Sie LED-Einbaustrahler.

Inhalt

• Die passende Leuchte wählen
• Werkzeug und Material
• Sicherheit
• Planung und Vorbereitung
• Montage Schritt für Schritt
• Richtig verdrahten und dimmen
• Typische Fehler
• Prüfung nach der Montage
• Zusatzfunktionen und Energieeffizienz
• Wartung und Fehlersuche
• Häufige Fragen

Einbaustrahler – auch Downlights genannt – sitzen versenkt in der Decke und passen ins Wohnzimmer und in die Küche ebenso wie ins Bad.

Die passende Leuchte wählen

Größe, Einbautiefe und Lichtstrom

Den Durchmesser wählen Sie nach Zweck und Raumgröße. Ebenso wichtig ist die Bauhöhe: In Gipskartondecken mit wenig Hohlraum entscheidet sie, ob der Strahler überhaupt hineinpasst. Richtwerte für den Lichtstrom:

Lichtfarbe und Abstrahlwinkel

• Warmweiß (2.700–3.000 K): Wohn- und Schlafzimmer.
• Neutralweiß (3.500–4.500 K): Küche und Arbeitszimmer.
• Kaltweiß (5.000–6.500 K): Technikräume und Garage.

Der Abstrahlwinkel liegt meist zwischen 30° und 120°: eng (30–45°) für gezieltes Licht auf Objekte oder kleine Flächen, mittel (60–90°) für die übliche Raumbeleuchtung, breit (100–120°) für die Allgemeinbeleuchtung des ganzen Raums.

Schutzart und Ausstattung

• IP20: trockene Räume wie Wohn- und Schlafzimmer.
• IP44 bis IP65: Bad und überdachte Außenbereiche.
• IP65 bis IP67: Außenbereich und nasse Umgebung.

Klären Sie außerdem, ob Strahler und Dimmer zusammenpassen, ob ein schwenkbarer Strahler sinnvoll ist, welche Rahmenfarbe zum Raum passt (Weiß, Schwarz, Aluminium, Messing) und ob der Treiber integriert oder extern ist – das bestimmt den Einbau. Eine Auswahl finden Sie unter LED-Einbaustrahler.

Werkzeug und Material

Werkzeug: Bohrmaschine oder Akkuschrauber, Lochsäge im Durchmesser des Strahlers, Maßband, Stift, Wasserwaage, Schlitz- und Kreuzschraubendreher, Kombizange, Seitenschneider, Abisolierzange, Spannungsprüfer oder Multimeter sowie eine stabile Leiter oder ein Gerüst.

Material: die Einbaustrahler, Leitungen (falls die vorhandenen zu kurz sind), Verbindungsklemmen, Isolierband, bei Bedarf Schutzrohre sowie Trafo bzw. LED-Treiber, wenn er nicht im Strahler steckt.

Schutzausrüstung: Handschuhe, Schutzbrille für das Bohren über Kopf und eine Atemschutzmaske gegen Gipskartonstaub.

Sicherheit

Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft; für die Installation gilt DIN VDE 0100, im Bad zusätzlich die Schutzbereiche nach DIN VDE 0100-701. Planen, Anzeichnen und Bohren können Sie selbst übernehmen – immer im spannungsfreien Zustand:

• Freischalten: vor jeder Arbeit den Leitungsschutzschalter des Stromkreises oder den Hauptschalter ausschalten.
• Prüfen: die Spannungsfreiheit an allen Leitern, an denen gearbeitet wird, mit dem Spannungsprüfer feststellen.
• Sichern: den Schalter gegen Wiedereinschalten sichern, etwa mit einem Hinweisschild am Verteiler.
• Arbeitsplatz: mit einer tragbaren Lampe für Licht sorgen, nur von einer sicheren Leiter oder einem Gerüst aus arbeiten und bei hoher Luftfeuchtigkeit nicht arbeiten.
• Über Kopf: Schutzbrille tragen und am besten zu zweit arbeiten – eine Person reicht Werkzeug an und sichert die Leiter.

Planung und Vorbereitung

Positionen und Anzahl

Zeichnen Sie die Positionen auf Papier oder in einer Planungssoftware und messen Sie die Abstände genau. Bewährt hat sich eine regelmäßige Anordnung mit 1–1,5 m zwischen den Strahlern – je nach Lichtstrom und Größe – und mindestens 50 cm Abstand zur Wand.

Als Faustwert rechnet man in Wohnräumen mit einem Strahler je 1,5–2 m², in Küchen und Arbeitsbereichen mit einem je 1–1,5 m². Genauer wird es so: benötigter Lichtstrom ÷ Lichtstrom eines Strahlers = Anzahl der Strahler.

Decke und Hohlraum prüfen

• Gipskarton: am einfachsten; vorher den Verlauf der Unterkonstruktion ermitteln.
• Beton: braucht Spezialwerkzeug sowie Einbaugehäuse oder vorbereitete Aussparungen.
• Holz: Lage der Balken prüfen, die Konstruktion nicht schwächen, auf Brandschutz und Abstände achten.

Über der Decke muss genug Platz für den Strahler und gegebenenfalls den Treiber sein. Orten Sie Strom-, Wasser- und Gasleitungen – dort wird nie gebohrt. Die Summe der Leistungen aller Leuchten darf die Absicherung des Stromkreises nicht überschreiten; Zustand und Querschnitt der vorhandenen Leitungen sowie die Leitungswege klären Sie mit der Elektrofachkraft.

Montage Schritt für Schritt

Anzeichnen und Bohren (Schritte 2 und 3) können Sie selbst erledigen; Leitungen und Anschluss (Schritte 4 bis 6) übernimmt die Elektrofachkraft.

1. Vorbereiten: Stromkreis freischalten, Spannungsfreiheit prüfen, Werkzeug und Material griffbereit legen.
2. Anzeichnen: Lochmittelpunkte nach Plan markieren, mit Wasserwaage oder Laser ausrichten und sicherstellen, dass dort keine Leitungen, Rohre oder tragenden Teile liegen. Alle Maße vor dem Bohren noch einmal prüfen – zweimal messen, einmal bohren.
3. Löcher bohren: mit der Lochsäge im Maß laut Datenblatt – typisch sind 68, 75, 90, 120 oder 150 mm, nie größer, sonst hält der Strahler nicht. Gipskarton mit niedriger Drehzahl, Holz vorsichtig gegen Ausreißen, Beton mit Spezialbohrkronen nach Herstellervorgabe bohren; Ränder säubern.
4. Leitungen vorbereiten: Leitungen zu den Öffnungen ziehen, neue Leitungen in Kabelkanälen oder Schutzrohren führen, ausreichend Länge lassen und die Adern etwa 1 cm abisolieren.
5. Externen Treiber setzen: oberhalb der Decke, zugänglich für einen späteren Tausch und mit Abstand zu Wärmequellen. Eingang (230 V): Außenleiter (braun oder schwarz) an L, Neutralleiter (blau) an N, Schutzleiter (grün-gelb) an PE, sofern vorhanden. Den Ausgang (typisch 12 V oder 24 V) mit dem Strahler verbinden und dabei die Polarität (+/−) laut Kennzeichnung einhalten.
6. Strahler einsetzen: 230-V-Strahler an L, N und PE anschließen, Strahler mit externem Treiber an dessen Ausgang. Federklammern nach oben klappen und den Strahler vorsichtig ins Loch schieben – die Federn spreizen sich und halten ihn. Der Rand muss dicht an der Decke anliegen.
7. Testen: Sicherung einschalten und prüfen, ob alle Strahler gleichmäßig leuchten. Bei Problemen sofort abschalten und den Anschluss prüfen.

Richtig verdrahten und dimmen

Mehrere Strahler: 230-V-Strahler und Niedervolt-Strahler für Konstantspannung (12/24 V) werden parallel angeschlossen – alle Außenleiter, alle Neutralleiter und alle Schutzleiter jeweils miteinander verbunden, sodass jeder Strahler die volle Spannung erhält. In Reihe geschaltet werden nur Strahler, die ausdrücklich dafür ausgelegt sind, etwa an einem Konstantstrom-Treiber – dann exakt nach Herstellerangabe.

Dimmen:

• Phasendimmer (TRIAC): verbreitet, aber nicht mit jeder LED kompatibel – nur für als dimmbar gekennzeichnete Strahler und mit LED-geeignetem Dimmer; alte Glühlampendimmer passen oft nicht.
• 1–10 V bzw. 0–10 V: analoger Standard, vor allem im Gewerbe; braucht ein passendes Steuergerät und einen kompatiblen Treiber.
• PWM: üblich bei Niedervolt-LEDs, mit PWM-Dimmer.
• DALI oder DMX: digitale Schnittstellen für anspruchsvolle Lichtszenen.
• Funk: Bluetooth, WLAN oder Zigbee.

Smart Home: Smarte Relais machen die Strahler per App oder Sprachassistent steuerbar; Smart-Home-Systeme brauchen kompatible Komponenten und unter Umständen spezielle Treiber.

Typische Fehler

• Planung: Abstände zu groß oder zu klein (ungleichmäßiges Licht oder überstrahlter Raum), Möbel nicht eingeplant, Wärmedämmung ignoriert – manche Strahler dürfen die Dämmung nicht berühren.
• Auswahl: zu niedrige IP-Schutzart in Bad und Außenbereich, nicht kompatibler Dimmer, Strahler zu hoch für den Hohlraum.
• Montage: Loch zu groß oder zu klein, Leitungen angebohrt, Profile und Träger der Unterkonstruktion missachtet.
• Elektrik: zu viele Leuchten an einem Stromkreis, zu kleiner Leitungsquerschnitt, Ein- und Ausgang des Treibers vertauscht oder Polarität falsch, Verbindungen schlecht isoliert.
• Wärme und Brandschutz: Mindestabstände zu brennbaren Materialien nicht eingehalten, Treiber unzugänglich oder ohne Luftzirkulation eingebaut.

Prüfung nach der Montage

• Sichtprüfung: Alle Strahler sitzen fest und dicht an der Decke, keine Leitungen sind zu sehen, die Strahler stehen in einer Flucht.
• Elektrische Prüfung: Die Elektrofachkraft misst den Isolationswiderstand und kontrolliert den Anschluss – besonders den Schutzleiter bei Metallleuchten – sowie den festen Sitz aller Klemmen. Lockere Verbindungen erwärmen sich und können einen Brand auslösen.
• Funktion: Jeder Schalter schaltet die richtige Gruppe, Dimmer regeln stufenlos und ohne Flackern.
• Wärmetest: Strahler mindestens 30 Minuten leuchten lassen, dann die Temperatur prüfen. Leichte Erwärmung ist normal, starke Hitze deutet auf ein Problem hin – auch beim Treiber, der sonst schneller altert.
• Dokumentation: Anleitungen, Datenblätter, Schaltplan sowie Garantie- und Kaufbelege aufbewahren.

Zusatzfunktionen und Energieeffizienz

• RGB und RGBW: farbiges Licht für jede Stimmung, bei RGBW mit zusätzlichen weißen LEDs für besseres Weißlicht; mit speziellen Treibern und Controllern, gesteuert per Fernbedienung, App oder Smart Home.
• Einstellbare Lichtfarbe (CCT): von Warmweiß (2.700 K) bis Kaltweiß (6.500 K), passend zu Tageszeit und Tätigkeit.
• Sensoren: Bewegungsmelder schalten automatisch, Lichtsensoren passen die Helligkeit dem Tageslicht an – im Strahler integriert oder separat montiert.
• Spezialstrahler: wasserdichte Ausführungen ab IP65 für Bad und Außenbereich sowie zertifizierte Strahler für Decken mit Brandschutzanforderungen; hier die besonderen Montagevorgaben des Herstellers genau einhalten.

Effizient wird die Anlage mit Strahlern ab 100 lm/W und LED-Chips namhafter Hersteller; Orientierung gibt das EU-Energielabel (Klassen A bis G, Produktdaten in der EPREL-Datenbank). Mehr Licht gehört gezielt dorthin, wo es gebraucht wird; helle Wände und Decken verstärken die Wirkung. Dimmer, Zeitschaltungen, Bewegungsmelder und Tageslichtsensoren senken den Verbrauch weiter. Bei Treibern zählen ein Wirkungsgrad von 90 % und mehr, wenig Standby-Verbrauch und die richtige Dimensionierung – ein zu starker Treiber für wenige Strahler arbeitet ineffizient.

Wartung und Fehlersuche

Zum Reinigen ausschalten, abkühlen lassen und die sichtbaren Teile mindestens alle 6 Monate mit einem weichen, trockenen oder leicht feuchten Tuch abwischen; Bodeneinbauleuchten samt Rillen häufiger. Ungleichmäßiges Licht kann auf gealterte LEDs hindeuten, Brummen oder Flackern auf ein Treiberproblem.

LEDs halten lange, können aber vorzeitig ausfallen; meist gibt zuerst der Treiber auf – typisch nach 5–7 Jahren. Der Tausch – bei 230-V-Anschluss durch die Elektrofachkraft – läuft so: Strom abschalten, den Strahler am Rand herausziehen und die Federklammern zusammendrücken, abklemmen, neuen Strahler oder Treiber anschließen und wieder einsetzen.

Häufige Fragen

Was unterscheidet Einbau- und Aufbauleuchten?

Eine Einbauleuchte sitzt versenkt in Decke oder Wand, sichtbar ist nur die Front; eine Aufbauleuchte wird auf die Oberfläche montiert. Einbaustrahler wirken ruhiger, brauchen aber eine geeignete Decke und genug Einbautiefe – sonst sind LED-Deckenleuchten zum Aufbau die bessere Wahl.

Brauche ich einen Trafo oder LED-Treiber?

Viele LED-Einbaustrahler brauchen einen Treiber, der aus der Netzspannung (230 V) eine Kleinspannung – typisch 12 V oder 24 V – oder einen konstanten Strom macht. Bei manchen ist er integriert, andere benötigen einen externen. Verwenden Sie immer den vom Hersteller empfohlenen Treiber. Strahler mit GU10-Fassung arbeiten dagegen direkt mit 230 V.

Muss der Schutzleiter angeschlossen werden?

Ja, wenn der Strahler berührbare Metallteile hat (Schutzklasse I) oder in feuchter Umgebung sitzt. Vollständig isolierte Kunststoffstrahler der Schutzklasse II brauchen keinen Schutzleiter. Maßgeblich sind die Herstellerangaben und die geltenden Normen.

Welche Einbaustrahler eignen sich fürs Bad?

DIN VDE 0100-701 teilt Räume mit Wanne oder Dusche in Schutzbereiche ein. Bereich 1 liegt über Wanne bzw. Dusche bis 2,25 m Höhe: Die Norm fordert dort mindestens IPX4, für Einbaustrahler empfiehlt sich IP65. Bereich 2 ist der 60 cm breite Streifen daneben – hier genügt IP44. Der Waschtisch bildet keinen eigenen Bereich.

Wie verhindere ich Überhitzung?

Lassen Sie Platz für Luftzirkulation, halten Sie den vorgeschriebenen Abstand zur Dämmung ein oder nutzen Sie die vom Hersteller vorgesehenen Abdeckungen und setzen Sie auf Qualitätsstrahler mit gutem Wärmemanagement. Wird ein Strahler trotzdem heiß, prüfen Sie, ob die maximale Leistung des Treibers überschritten ist.
