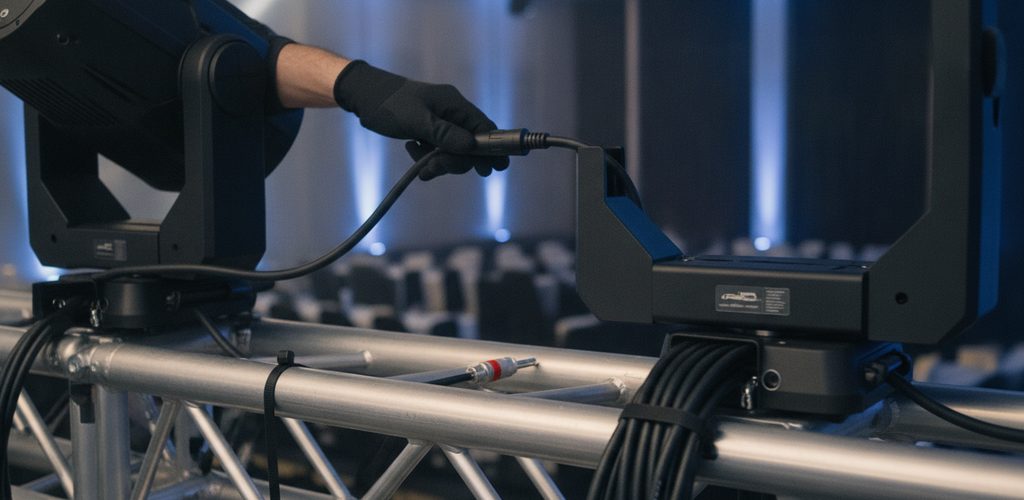

DMX-Lichtanlage installieren: Verkabelung, Adressen, Terminierung

Ratgeber · DMX-Lichtsteuerung

DMX512 steuert Scheinwerfer, Moving Heads und LED-Effekte zuverlässig – wenn Topologie, Kabel, Adressen und Abschlusswiderstand stimmen. Die Anleitung reicht von der Planung bis zu Test, Wartung und Normen.

Inhalt

• So funktioniert DMX
• Planung und Material
• Topologie, Positionen und Abstände
• Installation Schritt für Schritt
• Verkabelung und Stromversorgung
• Adressierung und Kanäle
• Typische Fehler
• Test und Inbetriebnahme
• Wartung und Fehlersuche
• Energieeffizienz
• RDM, Art-Net, sACN und Funk-DMX
• Normen und Vorschriften
• Häufige Fragen

So funktioniert DMX

DMX512 – kurz DMX für „Digital Multiplex“ – ist das Standardprotokoll für Licht- und Effektgeräte, vom LED-Scheinwerfer über Moving Heads bis zur Nebelmaschine. Entwickelt hat es 1986 das United States Institute for Theatre Technology (USITT); die abwärtskompatible Fassung DMX512-A von 2004 ist als ANSI E1.11 genormt.

Ein Steuergerät – Lichtpult, Controller oder PC-Interface – sendet Befehle nach dem Master-Slave-Prinzip nur in eine Richtung an die Empfänger. Eine DMX-Linie, ein sogenanntes Universum (Universe), umfasst 512 Kanäle; jedes Gerät erhält eine Startadresse und belegt je nach Funktionsumfang einen bis über 20 Kanäle. Typisch ist DMX auf Bühnen und bei Events, in Clubs, Museen und Ausstellungen, bei Film und Fernsehen sowie für Fassaden, Denkmäler und Lichtshows im Freien.

Planung und Material

• Bedarf: Raum und Effekte (Farbverläufe, bewegte Muster, Stroboskop), Zahl der Geräte und Kanäle – reicht ein Universum? –, Steuerung per Controller oder Lichtpult, PC mit DMX-Interface, autonom mit vorprogrammierten Abläufen oder per mobiler Fernbedienung.
• Stromversorgung: DMX überträgt keine Energie – jedes Gerät braucht eine eigene Zuleitung. Gesamtleistung berechnen, leistungsstarke Geräte auf eigene Stromkreise legen.
• Plan: Grundriss mit Leuchten- und Bedienpositionen, Trassen für DMX- und Stromleitungen, Störquellen und Hindernisse; Geräteliste mit Adressen und Kanalzahl, Verdrahtungsplan. Budget inklusive Montage und Programmierung, plus 10–15 % Reserve.
• Sicherheit und Zukunft: Tragfähigkeit, Brandschutz und Fluchtwege prüfen, freie Adressen für Erweiterungen lassen, Standardkomponenten wählen, für wichtige Veranstaltungen Ersatz-Controller und Notfallplan bereithalten.

Werkzeug: isolierte Schraubendreher und Zangen, Crimpzange für XLR, Lötkolben, Multimeter, Bohrmaschine, Wasserwaage, Maßband, DMX-Tester für Signal und Adressen, Kabeltester, optional ein Luxmeter.

Material: geschirmte DMX-Kabel mit 110–120 Ω (keine Audiokabel), XLR-Stecker (3- oder 5-polig) mit vergoldeten Kontakten, Adapter 3-/5-polig, Abschlusswiderstände (120 Ω), aktive Splitter oder Booster – passive Y-Kabel eignen sich nicht zum Verzweigen –, Konverter (z. B. auf Art-Net oder Funk-DMX), DMX-Recorder für autonomen Betrieb, Halterungen, Schellen, Sicherungsseile, Kabelkanäle und Markierer, Schutzschalter, Stromverteiler und sichere Steckverbinder wie PowerCON; im Freien wasserdichte Gehäuse und UV-beständige Kabel, mobil Cases, Stative und Funk-DMX. Für einfache Anlagen genügt ein einfacher Controller, aufwendige Shows brauchen ein Lichtpult.

Topologie, Positionen und Abstände

Linie statt Stern

• DMX verlangt eine Reihenschaltung (Daisy Chain): DMX Out des Controllers an DMX In des ersten Geräts, dessen DMX Out an das nächste; das letzte Gerät erhält einen Abschlusswiderstand. Stern- und Ringstrukturen verursachen Reflexionen und Instabilität.
• Theoretisch sind 1.200 m je Linie möglich, praktisch höchstens 300–500 m; längere Strecken mit Repeater.
• Einen vorgeschriebenen Mindestabstand zwischen den Geräten gibt es nicht – 30 cm erleichtern die Handhabung.
• Verzweigen nur per DMX-Splitter: Jeder Ausgang bildet eine neue Linie mit eigenem Abschluss.

Leuchten und Steuergeräte positionieren

• Höhe: außerhalb des direkten Blickfelds des Publikums, Bühnenlicht je nach Raum ideal 3–4 m, Architekturlicht je nach Effekt; sicheren Wartungszugang einplanen.
• Winkel: Frontlicht 30–45° über der Horizontalen, Seitenlicht etwa auf zwei Dritteln der Objekthöhe, Gegenlicht für Silhouetten und Konturen; Moving Heads brauchen Platz für den vollen Bewegungsbereich.
• Abstände: zum gleichmäßigen Einfärben einer Wand das 0,8- bis 1,2-Fache des Wandabstands, Wash-Lichtkegel 30–50 % überlappen lassen, Spot-Effekte typisch 1–3 m auseinander.
• Steuergeräte: Controller mit guter Sicht auf die Fläche und Steckdose in der Nähe, bei Bedarf zugriffsgeschützt; Splitter nah am Controller, belüftet, am besten im Rack; Empfänger nahe den Geräten, vibrationsfrei, vor Feuchte und Staub geschützt.

Störungen vermeiden, sicher montieren

• DMX-Leitungen mit mindestens 30 cm Abstand zu Stromleitungen führen, rechtwinklig kreuzen, Abstand zu Dimmern und Motoren halten; bei starken Störungen galvanisch getrennte Splitter einsetzen.
• Jedes abgehängte Gerät mit Sicherungsseil sichern; die Last muss mit Reserve unter der Tragfähigkeit bleiben, im Freien Wind und Wetter einrechnen.
• Kabel schützen: Kabelbrücken auf Laufwegen, Schutzrohre im Freien, Zugentlastung an Steckern.

Installation Schritt für Schritt

1. Vorbereiten: Material und Leuchten vorab prüfen, Schalt- und Adressplan bereithalten; Stromkreise im Arbeitsbereich abschalten, Bereich absperren, Schutzausrüstung (Helm, Handschuhe, Auffanggurt) sowie Leitern, Gerüst oder Hubarbeitsbühne bereitstellen.
2. Tragkonstruktion: Traversen oder Halterungen montieren, Tragfähigkeit prüfen, Positionen anzeichnen, Halterungen in Leuchtrichtung ausrichten.
3. Leuchten montieren: befestigen, mit Sicherungsseil sichern, grob ausrichten; Zubehör wie Farbfilter, Gobos und Blenden sicher anbringen.
4. Kabel verlegen: Stromleitungen in Kabelkanälen führen und beschriften; DMX-Leitungen als Linie, kurz und ohne scharfe Knicke, Terminator am letzten Gerät.
5. Steuerung einbinden: Controller belüftet aufstellen und über einen Überspannungsschutz versorgen, Splitter und Konverter anschließen, jeden Zweig terminieren.
6. Adressieren und konfigurieren (siehe unten), alle Einstellungen protokollieren.
7. Einschalten: erst die Steuerung, dann die Stromkreise nacheinander; einige Minuten beobachten, dann testen (siehe unten).
8. Feineinstellung: ausrichten und fokussieren, Bewegungsgrenzen der Moving Heads setzen, Farben kalibrieren, Grundszenen mit Übergängen und Timing programmieren und im Controller speichern.
9. Abschließen: Kabel fixieren, Abdeckungen schließen, Bedienelemente sichern; Bestandspläne, Geräteliste mit Adressen und eine Bedienanleitung erstellen.

Für komplexe Anlagen lohnt sich ein erfahrener Fachbetrieb.

Verkabelung und Stromversorgung

Verwenden Sie geschirmtes DMX- bzw. RS-485-Kabel mit verdrilltem Adernpaar und 110–120 Ω Wellenwiderstand, kein Mikrofonkabel. Üblich sind 0,22–0,35 mm² (AWG 22–24) und ein Schirm aus Geflecht oder Folie mit Beidraht.

• Stecker konfektionieren: Mantel 2–3 cm und Adern 5–7 mm abisolieren, Schirm und Beidraht verdrillen, jede Ader sicher am richtigen Pin anschließen.
• Abschlusswiderstand: 120 Ω zwischen Pin 2 und 3, eingesteckt in den DMX Out des letzten Geräts – gekauft oder selbst gebaut aus einem XLR-Stecker mit eingelötetem 120-Ω-Widerstand (am besten 1/4 W).
• Splitter: ein Eingang, mehrere Ausgänge; jeder Ausgang ist eine eigene Linie mit eigenem Abschluss.

Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft. Leiterfarben: Außenleiter (L) braun oder schwarz, Neutralleiter (N) blau, Schutzleiter (PE) grün-gelb; Querschnitt nach Strombelastung. Höchstlast je Stromkreis und beim Durchschleifen (Power-Link) einhalten, starke Geräte separat versorgen, große Anlagen auf mehrere Kreise verteilen; dazu Steckverbinder wie PowerCON, True1 oder CEE, passende Leitungsschutz- und Fehlerstrom-Schutzschalter und Überspannungsschutz für empfindliche Geräte.

Praxistipps: Kabel nummerieren oder farbig markieren (Universen farblich trennen), Anfang und Ende jeder Linie kennzeichnen, regelmäßig fixieren und nicht auf Zug verlegen. Danach Durchgang, Polarität und Kurzschlussfreiheit prüfen, bei Stromkabeln den Isolationswiderstand; bei Problemen Abschnitte einzeln testen.

Adressierung und Kanäle

Jedes Gerät belegt ab seiner Startadresse so viele Kanäle, wie sein Modus verlangt (Footprint). Die Bereiche dürfen sich nicht überlappen: Belegt ein Gerät ab Adresse 1 sechs Kanäle, beginnt das nächste frühestens bei Adresse 7. Geräte mit gleicher Adresse reagieren identisch – für synchrone Effekte manchmal gewollt, meist ein Fehler.

• Adresse einstellen: per DIP-Schalter, deren Werte binär addiert werden (Adresse 5 = Schalter 1 und 3 ein), über Display und Tasten, per RDM oder per Software bzw. App über USB oder Funk.
• Modus wählen: DMX-Modus statt Stand-alone oder Sound-to-Light; bei wählbarer Kanalzahl die passende Personality – etwa einen Basismodus mit 3 oder einen erweiterten Modus mit 16 Kanälen.

Typische Fehler

Grundregel: Abschnitte einzeln testen, Fehler methodisch eingrenzen, an Kabeln und Steckern nicht sparen, jede Änderung dokumentieren.

Test und Inbetriebnahme

• Sicht- und Sicherheitsprüfung: Befestigungen, Sicherungsseile, Freiraum für bewegliche Teile, unbeschädigte und getrennt verlegte Kabel; Erdung aller Metallteile, korrekt angeschlossene Verteiler, erreichbare Sicherungen und Not-Aus-Schalter, im Freien dichte Verbindungen.
• Kommunikation: erst den Controller, dann die Geräte einschalten, auf Neustarts achten. Ein Grundsignal senden (z. B. alle Leuchten voll an), dann jedes Gerät einzeln auf Adresse, Modus und Personality prüfen; den Terminator testweise abziehen und wieder aufstecken.
• Funktionen: Intensität, Farbe, Bewegung, Stroboskop und weitere Effekte, Bewegungsbereich von Moving Heads und Scannern, Gruppen und Synchronität, Szenen, Übergänge und Timing.
• Belastungstest: alle Geräte aktiv, schnelle Wechsel simulieren, mindestens eine Stunde laufen lassen und auf stabile Kommunikation und Überhitzung achten.

Wartung und Fehlersuche

• Gerät reagiert nicht: DMX-Modus statt Stand-alone oder Sound-to-Light? Adresse, Kabel, Terminator und Stromversorgung prüfen, Gerät an anderer Position oder mit anderem Controller testen, DMX-Tester einsetzen.
• Flackern: fehlender Abschluss, ungeeignete oder beschädigte Kabel, Störungen, mehr als 32 Geräte ohne Repeater, Erdungsprobleme und Brummschleifen.
• Funktionen fehlen: falsche Personality, neuere Protokollversion nötig oder Grenzen der Steuerung – Kanalbelegung im Handbuch prüfen. Moving Head hakt: Reset, Bewegungsgrenzen, Hindernisse, Kalibrierung. Weniger Licht: Optik reinigen, Iris, Fokus, Lichtquelle und Intensität prüfen.

Energieeffizienz

LED-Technik braucht bis zu 80 % weniger Energie als Glüh- und Halogenlampen (gegenüber Entladungslampen weniger), hält 20.000 Stunden und mehr und ist sofort hell. Weitere Hebel: präzise Optiken, Netzteile mit über 90 % Wirkungsgrad und aktiver Leistungsfaktorkorrektur (PFC), genaues Dimmen, Zonen, Zeitprogramme und Sensoren, kühlere Weißtöne mit höherer Lichtausbeute, Farbkanäle und Bewegungen nur bei Bedarf, eine effiziente Grundbeleuchtung neben dem Effektlicht. PWM-Dimmen ist verlustärmer als lineare Spannungsabsenkung; über 1.200 Hz sind Flimmern und Stroboskopeffekte nicht mehr wahrnehmbar – Film- und TV-Kameras brauchen meist deutlich höhere Frequenzen.

RDM, Art-Net, sACN und Funk-DMX

• RDM (Remote Device Management, ANSI E1.20): macht DMX bidirektional – Adressen aus der Ferne setzen, Temperatur und Betriebsstunden auslesen, Fehler diagnostizieren, Firmware aktualisieren. Nötig sind RDM-fähige Controller, Geräte und Splitter.
• Art-Net und sACN (ANSI E1.31): übertragen DMX über Ethernet – Hunderte Universen über ein Kabel, mit Nodes, Switches und Cat5e/Cat6-Kabeln. Art-Net ist älter, sehr verbreitet und einfach, aber begrenzt bei Routing und Priorität; sACN ist ein offener ESTA-Standard mit besserer Priorisierung, Synchronisation und Multicast. Art-Net adressiert bis zu 32.768 Universen, sACN theoretisch bis zu 63.999; gängige Konverter schaffen 2–8, professionelle Medienserver und Controller Dutzende.
• Funk-DMX: ohne Kabel, mobil und für schwer zugängliche Stellen – etwa W-DMX, ShowDMX oder CRMX, mit Verschlüsselung, störarmen Frequenzen und redundanter Übertragung.
• Medienserver und Visualisierung: Pixel-Mapping für LED-Wände, Projection Mapping auf Architektur; Shows lassen sich mit 3D-Software wie Capture, WYSIWYG, MA 3D oder Depence am virtuellen Modell vorprogrammieren.
• Synchronisation und Fernzugriff: Beat-Erkennung, MIDI-Timecode (MTC), SMPTE-Timecode und Show-Control verbinden Licht mit Ton und Video; Cloud, Apps und IoT (MQTT, REST-API, JSON-RPC) nur verschlüsselt, mit Mehr-Faktor-Authentifizierung und getrennten Netzsegmenten.
• Farbmischung: RGBW, RGBAW (+ Amber) und RGBAW+UV mischen Farben präziser und liefern besseres Weiß.

Normen und Vorschriften

In Theatern, Clubs und Versammlungsstätten gelten zusätzlich örtliche Vorschriften, etwa zu Notbeleuchtung und Fluchtwegen (auch bei abgeschaltetem Hauptlicht erkennbar), Technik über dem Publikum, Stroboskopeffekten (Frequenz, Warnhinweise) und Brandsicherheitswache. Im Freien mindestens IP54, besser ab IP65, Kabel in öffentlichen Bereichen abdecken, Störlicht begrenzen – das Bundesnaturschutzgesetz verlangt bei neuer Außenbeleuchtung, Tiere und Pflanzen vor Lichtemissionen zu schützen. Höhenarbeit und Hochleistungslaser erfordern eigene Schulungen.

Häufige Fragen

Was ist der Unterschied zwischen 3- und 5-poligem DMX?

Funktional keiner, das Protokoll ist dasselbe. Die Norm sieht 5-polige XLR-Stecker vor; 3-polige sind wegen des Preises und der Ähnlichkeit mit Audio-XLR verbreitet, aber nicht Teil der Norm. Für gemischte Anlagen gibt es Adapter.

Wie viele Geräte passen an eine DMX-Linie?

Elektrisch bis zu 32 Geräte je Segment – die Grenze der RS-485-Schnittstelle. Für mehr Geräte brauchen Sie einen Splitter oder Repeater. Adressseitig steuert ein Universum bis zu 512 Kanäle.

Kann ich Geräte verschiedener Hersteller mischen?

Ja. DMX ist genormt, Geräte unterschiedlicher Hersteller arbeiten in einer Linie zusammen, sofern sich die Adressbereiche nicht überschneiden. Bei Sonderfunktionen die Kompatibilität vor dem Kauf prüfen – renommierte Hersteller setzen das Protokoll sauber um.
