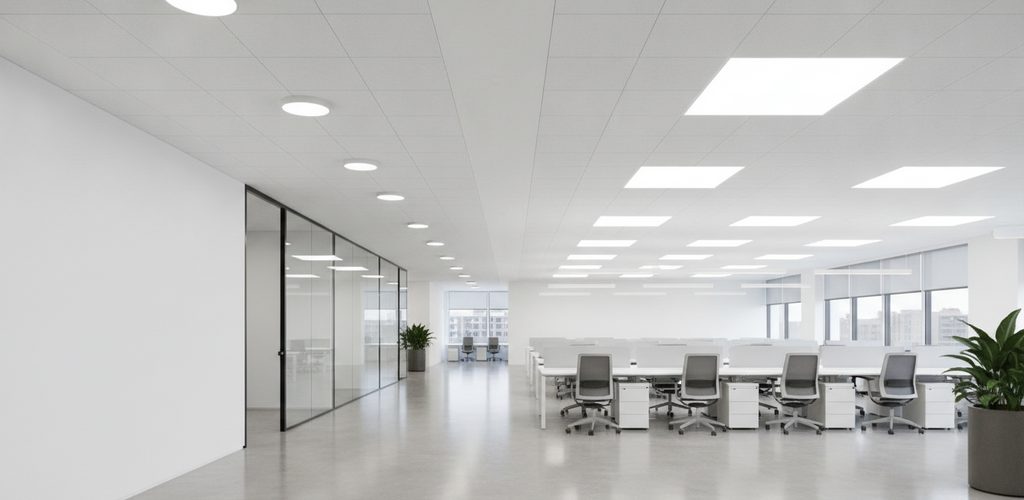

Runde und eckige LED-Einbaupanels: Größen, Abstände und Befestigung

Ratgeber · LED-Einbaupanels

Von Ø 120 mm im Flur bis 600 × 600 mm im Großraumbüro: Welche Größe, wie viel Lichtstrom, welcher UGR-Wert und welche Befestigung zu Ihrem Raum und Ihrer Decke passen – mit Tabellen, Faustregeln und Rechenbeispielen.

Inhalt

• Die wichtigsten Kennwerte
• Einbaupanel oder Einlegeleuchte?
• Größen und Abstände
• Auswahl nach Raum und Nutzung
• Lichtfarbe, Blendung, Farbwiedergabe
• Befestigung und Einbau
• Dimmen und Steuerung
• Planungsbeispiele
• Kosten und Einsparung
• Wartung und Lebensdauer
• Häufige Fehler

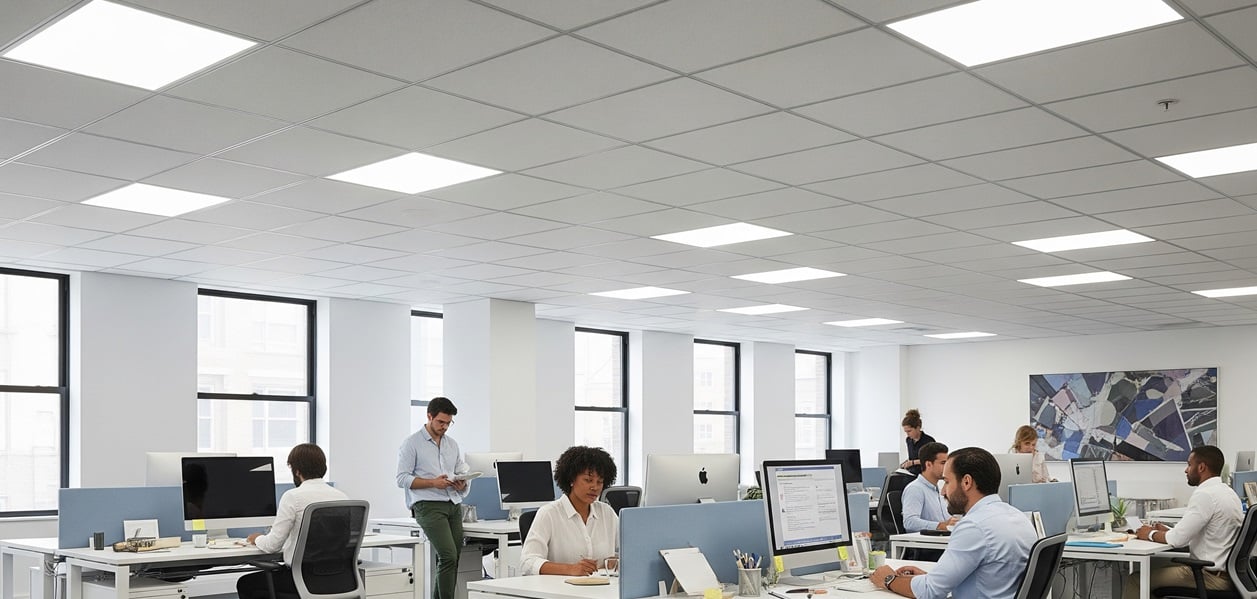

Einbaupanels – oft auch Downlight-Panels genannt – verschwinden vollständig in der Decke, sichtbar bleibt nur die Leuchtfläche. Das ergibt ein ruhiges Deckenbild ohne Rahmen und kostet keine Raumhöhe. Gegenüber Glühlampen sparen LED-Panels bis zu 80 % Energie, halten 50.000–100.000 Stunden, sind sofort flackerfrei hell und lassen sich dimmen und steuern.

Die wichtigsten Kennwerte

Lichtstrom (lm) ist die gesamte Lichtmenge und die Grundlage für die Zahl der Panels. Gesamtbedarf grob: 10 m² 3.000–5.000 lm, 25 m² 8.000–12.000 lm, 50 m² 15.000–25.000 lm, 100 m² Großraum 30.000–50.000 lm. Zum Vergleich: Eine 60-W-Halogenlampe liefert etwa 800 lm, ein 50-W-Halogenspot etwa 400 lm.

Lichtstärke (cd) beschreibt das Licht in eine bestimmte Richtung. Direkt unter einer Leuchte sinkt die Beleuchtungsstärke mit dem Quadrat des Abstands (E = I ÷ h²): Bei 4 statt 3 m kommen nur gut 56 % an. Bei Decken über 3,5 m wählen Sie deshalb höhere Lichtstärke oder engere Optiken. Die Leuchtdichte in cd/m² ist eine andere Größe – sie beschreibt, wie hell die Leuchtfläche wirkt, und ist maßgeblich für die Blendung.

Lichtausbeute (lm/W) zählt mehr als die Wattzahl: Basis 80–100 lm/W, Standard 100–120 lm/W, Premium 120–150 lm/W, Spitzenklasse über 150 lm/W. Rechenbeispiel: Zwei Panels 300 × 300 mm mit je 30 W liefern 2.400 lm (80 lm/W) bzw. 3.600 lm (120 lm/W). Für 2.400 lm braucht das effiziente Panel nur 20 W – bei 8 Stunden täglich je Panel rund 29 kWh bzw. gut 7 € weniger im Jahr (0,25 €/kWh), bei 20 Panels rund 146 €. Der Mehrpreis amortisiert sich meist in 2–3 Jahren. Fordern Sie daher zum Beispiel „2.000 lm bei mindestens 120 lm/W“.

Beleuchtungsstärke (lx) ist das Licht auf der Nutzebene, meist 0,8 m über dem Boden. Übliche Richtwerte: Wohnzimmer 100–200 lx, Klassenraum 300 lx, Büro 500 lx, Gesundheitswesen 500–1.000 lx, Laden 300–750 lx, Restaurant 200–300 lx. Für Arbeitsstätten gelten DIN EN 12464-1 und ASR A3.4.

Einbaupanel oder Einlegeleuchte?

Die Einbautiefe reicht von 25–35 mm (Ø 120 mm) bis 50–70 mm (600 × 600 mm); im Deckenhohlraum sollten je nach Größe mindestens 50–80 mm frei sein. Die Decke muss je nach Zahl und Typ der Panels 2–15 kg/m² zusätzlich tragen, und Dämmstoff darf die Wärmeabfuhr nicht behindern. Einlegeleuchten finden Sie unter Rasterleuchten und Einlegeleuchten, weitere Bauformen unter LED-Panels.

Größen und Abstände

Typische Bandbreiten bei einer Lichtausbeute von 100–120 lm/W (kleine Panels) bis 100–140 lm/W (600 × 600 mm); maßgeblich ist das Datenblatt.

Faustwerte: Ø 120 mm mit 1,5–2,5 m Abstand, für Decken bis 3 m. Ø 166 mm: ein Panel je 3–5 m², für 500 lx 4–6 Panels je 20 m², mindestens 60 cm Wandabstand. Ø 225 mm ist die Universalgröße – 2,5–3,5 m Abstand, ein Panel je 8–12 m², ideal bei 2,7–4 m Deckenhöhe. Eckige Panels fügen sich besser in Architektur und modulare Decken ein; 166 × 166 mm bewährt sich im 2-m-Raster für Standardbüros. 300 × 300 mm ist die beliebteste Größe mit gutem Verhältnis von Größe und Lichtstrom. 600 × 600 mm bringt viel Licht mit wenigen Leuchten – gleichmäßiger und mit weniger Montage- und Wartungsaufwand, auch für Sporthallen mit niedriger Montagehöhe und Industrieflächen. 1.200 × 300 mm gibt in Fluren, über Theken und in schmalen Technikräumen durchgehendes Licht, einzeln oder als Lichtlinie.

Grob deckt ein kleines Panel (Ø 120–166 mm, typisch 800–1.500 lm) 2–5 m² ab, ein mittleres (Ø 225–300 mm, 2.200–3.500 lm) 6–12 m², ein großes (300 × 300 bis 600 × 600 mm, 3.500–5.500 lm) 10–20 m² und ein lineares (4.000–5.200 lm) schmale Flächen von 15–25 m². Als Lichtbedarf gelten 150–300 lm/m² für Grundlicht, 200–400 lm/m² für Arbeitslicht und 250–500 lm/m² für intensives Licht.

Auswahl nach Raum und Nutzung

Allgemeinlicht entsteht mit mehreren kleineren Panels im Raster und breitem Abstrahlwinkel (90–120°), Arbeitslicht mit mittleren bis großen Panels (60–90°), niedrigem UGR und hoher Farbwiedergabe. Akzente setzen kleine, ausrichtbare Panels mit 30–60°, Stimmungslicht dimmbare Panels in 2.700–3.000 K.

Lange, schmale Räume erhalten 1.200 × 300 mm in Linie, unregelmäßige Grundrisse verschiedene Größen. Panels gehören über oder vor die Arbeitsfläche, nie in den Rücken – das vermeidet Schatten und Spiegelungen auf Bildschirmen. Leuchtenreihen parallel zur Fensterfront lassen sich tageslichtabhängig dimmen. Bei Decken von 2,4–3 m passen kleinere Panels mit breitem Winkel, bei 3–4 m Standardoptiken, über 4 m größere Panels mit engerem Winkel.

Lichtfarbe, Blendung, Farbwiedergabe

• 2.700 K: sehr warm und gemütlich – Wohnen, Restaurant, Hotelzimmer; nicht für Tätigkeiten, die Aufmerksamkeit verlangen.
• 3.000 K: warm und klar – Empfang, Konferenzraum, Modegeschäft.
• 4.000 K: neutral, am vielseitigsten, fördert die Konzentration – Büro, Schule, Klinik, Verwaltung.
• 5.000 K: tageslichtweiß und aktivierend – Labor, Gesundheitswesen, Technikräume.
• 6.500 K: kaltweiß mit maximalem Kontrast – nur für Spezialaufgaben wie technische Kontrollen.

Im selben Raum sollten alle Panels dieselbe Lichtfarbe haben. Blendung: UGR < 16 brauchen Grafik- und CAD-Arbeitsplätze und das Gesundheitswesen – mit Mikroprismen- oder Spezialdiffusor und sorgfältiger Planung. UGR < 19 ist der Bürostandard; ihn erreichen gute Einbaupanels mit hochwertigem Diffusor, wenn das Raster auf die Bildschirme abgestimmt ist. UGR < 22 genügt in Läden, Lagern und Technikräumen. Der Datenblattwert gilt für einen Standardraum – die tatsächliche Blendung hängt auch von Anordnung und Blickrichtung ab. Farbwiedergabe: Ra > 80 für Büro, Schule und einfache Verkaufsräume, Ra > 90 für Modegeschäfte, Showrooms und Designstudios, Ra > 95 für Grafikstudios, Fotoateliers und Museen.

Befestigung und Einbau

• Federn: am häufigsten – schnell montiert und leicht ausgebaut, bei großen Panels weniger stabil; bis Ø 300 mm.
• Schrauben: Rahmen an der Unterkonstruktion verschraubt – am stabilsten, für große Panels, aber aufwendiger auszubauen.
• Magnete: sehr einfache Montage und Wartung, aber teurer und nur mit vorbereiteter Decke.
• Randlos (trimless): bündig eingespachtelt, unsichtbare Kanten – anspruchsvolle Montage, höhere Kosten, für Designinterieurs.

Ablauf: Stromkreis abschalten, Spannungsfreiheit prüfen, Positionen markieren, Stärke und Tragfähigkeit der Decke kontrollieren. Ausschnitte mit der Lochsäge exakt nach Datenblatt schneiden, ohne die Unterkonstruktion zu beschädigen. Leitungen verlegen, Isolation und Versorgung prüfen, Panel anschließen, einsetzen, sichern und auf gleichmäßigen Sitz achten. Aderfarben: L braun, N blau, PE grün-gelb. Panels gegen Herausfallen sichern, Abstand zu brennbaren Materialien wahren. Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft; maßgeblich ist die DIN VDE 0100.

Feuchträume: im Bad im Bereich 1 nach DIN VDE 0100-701 IP65 mit Schutzkleinspannung, im Bereich 2 mindestens IP44; in der Küche über der Spüle IP44; in überdachten Außenbereichen IP54.

Dimmen und Steuerung

Präsenzmelder sparen in wenig genutzten Bereichen wie Flur, WC oder Lager 30–60 % (einstellbar: Nachlaufzeit, Empfindlichkeit, Dimmstufe), Tageslichtsensoren bei ausreichend Tageslicht 20–40 %. Zeitprogramme und Astro-Uhr steuern Arbeitszeit und Abendabsenkung nach Uhrzeit und Sonnenstand; Multisensoren, Funksysteme und IoT-Anbindung erleichtern Nachrüstung, Fernsteuerung und Verbrauchsanalysen. In größeren Gebäuden verbindet KNX das Licht mit Klima, Jalousien und Sicherheitstechnik, DALI-2 bindet Sensoren direkt ins DALI-Netz ein und gilt als kommender Standard für LED-Beleuchtung; Cloudlösungen bieten Fernzugriff, vorausschauende Wartung und automatische Firmware-Updates.

Planungsbeispiele

Gerechnet wird überschlägig: Lichtstrom × Wartungsfaktor ÷ Fläche. Licht, das an Wänden und Decke verloren geht, fehlt darin – die tatsächlichen Werte liegen darunter; verbindlich ist nur eine Lichtberechnung.

Wohnzimmer 5 × 4 × 2,8 m (20 m²)

Ziel 150–200 lx, dimmbar. 4 Panels Ø 225 mm (je 24 W, 2.400 lm, 2.700 K) im Raster 2 × 2 mit 0–10-V-Dimmung, zusammen 96 W: 9.600 lm × 0,8 ÷ 20 m² = 384 lx – genug Reserve. Strom: 96 W × 1.500 h = 144 kWh, bei 0,35 €/kWh rund 50 € im Jahr.

Großraumbüro 12 × 8 × 3,2 m (96 m²)

20 Bildschirmplätze, Ziel 500 lx bei UGR < 19. 16 Panels 300 × 300 mm (je 35 W, 3.500 lm, 4.000 K) im Raster 4 × 4 mit 3 × 2 m Abstand, DALI-2: 6 Panels an der Fensterseite tageslichtgeregelt, 6 in der Mitte, 4 im Gang mit Präsenzmeldern; zusammen 560 W. Mit Wartungsfaktor 0,75: 56.000 lm × 0,75 ÷ 96 m² = 438 lx – zu wenig. Für 500 lx braucht es mindestens 64.000 lm, also 19 solcher Panels oder 16 mit je rund 4.000 lm. Strom bei 40 % Einsparung durch die Steuerung: 560 W × 2.500 h × 0,6 = 840 kWh, rund 210 € im Jahr (0,25 €/kWh).

Zahnarztpraxis 4 × 3 × 2,7 m (12 m²)

Ziel 750 lx, Ra > 90, hygienisch, Notstrom. 3 Panels Ø 225 mm (je 28 W, 2.800 lm, 5.000 K, Ra > 95) in IP54 mit antibakterieller, desinfektionsmittelbeständiger Oberfläche – über Behandlungsstuhl, Arbeitsfläche und Raummitte –, Notstrom per zentraler USV, zusammen 84 W. Achtung: Das ergibt nur 560 lx. Für 750 lx sind mindestens 11.250 lm nötig – fünf Panels à 2.800 lm oder vier mit bis zu 3.200 lm.

Modegeschäft 8 × 6 × 3,5 m (48 m²)

Ziel 500 lx, Ra > 90. 6 Panels 300 × 300 mm (je 40 W, 3.600 lm) als Grundlicht und 8 Panels Ø 166 mm (je 15 W, 1.500 lm) als Akzent, alle 3.000 K und randlos; zusammen 360 W, rechnerisch 560 lx. Eingang 2 große Panels, Präsentationsfläche 4 große und 4 kleine, Umkleiden und Kasse die übrigen kleinen. Szenen: tagsüber 100 %, abends Grundlicht 70 % und Akzente 100 %, Präsentation zonenweise.

Kosten und Einsparung

Rechenbeispiel Büro 50 m² (2.500 Stunden im Jahr, 0,25 €/kWh): 20 Halogenspots à 50 W verbrauchen 2.500 kWh – rund 625 € Strom plus 128 € für zwei Lampenwechsel im Jahr. 8 Panels 300 × 300 mm à 35 W (280 W) brauchen 700 kWh – rund 175 € plus 8 € Wartung. Bei rund 1.120 € Investition inklusive Montage spart das rund 570 € im Jahr; nach etwa 2 Jahren ist die Umrüstung bezahlt.

Effekt der Steuerung: Manuelles Dimmen (6 Stunden 100 %, 2 Stunden 50 %) senkt die mittlere Leistung auf 245 W und den Verbrauch um 12,5 % auf rund 612 kWh – rund 153 statt 175 € im Jahr bei etwa 200 € Mehrkosten. Automatisch sparen Präsenzmelder in wenig genutzten Zonen 30 % und Tageslichtsensoren 25 %, kombiniert 45–55 % – hier rund 350 kWh oder 87,50 € im Jahr.

Rechenbeispiel mit 0,25 €/kWh, Beträge gerundet.

In 10 Jahren spart die LED-Lösung rund 4.900 €. Die intelligente Steuerung (rund 600 € Mehrkosten) bringt zusätzlich rund 275 € und amortisiert sich nach knapp 7 Jahren – sie lohnt sich vor allem bei langen Betriebszeiten.

Wartung und Lebensdauer

Monatlich Sichtkontrolle, Befestigung und – falls vorhanden – Notbeleuchtung prüfen; vierteljährlich entstauben, Dichtungen, Dimmfunktionen und Betriebstemperatur kontrollieren; jährlich die Beleuchtungsstärke mit dem Luxmeter messen, Optiken reinigen und Panels am Ende ihrer Lebensdauer vorsorglich tauschen; alle 3 Jahre elektrische Verbindungen prüfen, Sensoren kalibrieren und Firmware aktualisieren.

Lebensdauer: Standardpanels erreichen 50.000 Stunden bei L80B10 – der Lichtstrom sinkt auf 80 %, bis zu 10 % der Panels liegen darunter. Premiumpanels schaffen 70.000, Profipanels 100.000 Stunden, jeweils bei L90B10. Bei 8 Stunden täglich sind das rund 17, 24 bzw. 34 Jahre, im Dauerbetrieb rund 6, 8 bzw. 11 Jahre.

Häufige Fehler

• Lichtbedarf unterschätzt: Wartungsfaktor (0,7–0,8), Deckenhöhe oder Richtwerte vergessen. Für ein Büro mit 40 m² und 500 lx reichen 20.000 lm (6 Panels à 3.500 lm) nicht – nötig sind 40 × 500 × 1,25 = 25.000 lm (8 Panels), dazu 20 % Reserve; am besten per Lichtberechnung prüfen.
• Falsche Größe: Zu viele kleine Panels treiben die Montagekosten, zu wenige große machen das Licht ungleichmäßig.
• UGR ignoriert: Blendung am Bildschirm und müde Augen – Panels außerhalb des direkten Blickwinkels zu den Monitoren anordnen.
• Lichtfarben gemischt: Wohnen 2.700–3.000 K, Büro 4.000 K, Gesundheitswesen 5.000 K – einheitlich im ganzen Raum.
• Unsachgemäßer Einbau: beschädigte, schief sitzende oder undichte Panels – Einbau durch eine Elektrofachkraft nach Herstelleranleitung, Ausschnittmaße vorher prüfen.
