LED-Treiber und Netzteile auswählen: Strom, Spannung, Dimmung

Ratgeber · LED-Treiber und Netzteile

Der Treiber entscheidet über Helligkeit, Lebensdauer und Dimmbarkeit einer LED-Anlage. So wählen Sie Konstantstrom-Treiber und Netzteile passend zu Strom, Spannung, Leistung und Steuerung.

Inhalt

• Die wichtigsten Kennwerte
• Treibertypen
• Strom, Spannung und Reserve berechnen
• Dimmen und Kompatibilität
• Schutzfunktionen und Normen
• Wirkungsgrad und Betriebsbedingungen
• Montage, Anschluss und Steuerung
• Spezielle Anwendungen
• Flimmern, Lebensdauer, Fehlersuche

Treiber und Netzteile wandeln die Netzspannung in die Versorgung um, die LEDs brauchen: Sie stabilisieren den Strom, schützen vor Überspannung und Überstrom, ermöglichen das Dimmen und halten elektromagnetische Störungen gering. Ein guter Treiber verlängert die Lebensdauer der LEDs.

Die wichtigsten Kennwerte

Ausgangsstrom (mA): der wichtigste Wert – er bestimmt die Helligkeit; LEDs brauchen für stabilen Betrieb konstanten Strom. Typisch: Signal-LEDs 20–50 mA, Power-LEDs (1–3 W) 350–700 mA, High-Power-LEDs ab 10 W 1.000–3.000 mA, COB-Module 500–2.000 mA. Die Ausgangsspannung richtet sich nach Anzahl und Typ der LEDs; moderne Treiber decken einen weiten Bereich ab.

Wirkungsgrad: Die Leistungsaufnahme umfasst LED-Leistung plus Treiberverluste. 90–95 % sind ausgezeichnet, 85–90 % gut, 80–85 % Standard, unter 80 % schwach. Eingang: meist 230 V AC, daneben 12 V DC, 24 V DC oder Weitbereich; Netzfrequenz 50–60 Hz. Der Leistungsfaktor (PF, oft vereinfacht als cos φ angegeben) sollte über 0,9 liegen.

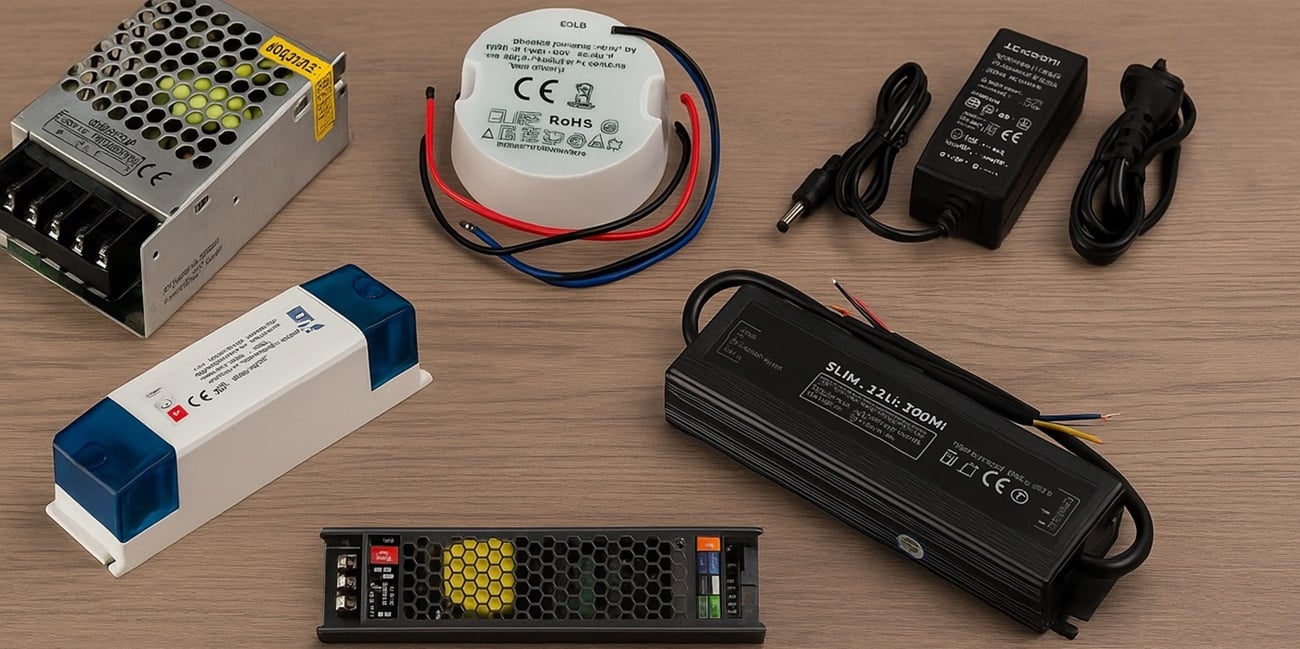

Treibertypen

• Konstantstrom (CC): die gängigste Lösung – hält den Strom unabhängig von Spannungsschwankungen stabil, schützt vor Überstrom und versorgt mehrere LEDs in Reihe; für Industrie- und Architekturbeleuchtung, Straßenleuchten, Strahler, Läden und Büros.
• Konstantspannung (CV): für LED-Streifen und Module mit integrierter Strombegrenzung: 5 V für kleine Streifen und Deko, 12 V als Standard im Wohnbereich, 24 V für längere Streifen und Profianwendungen, 48 V für hohe Leistungen; außerdem für Lichtleisten, LCD-Hinterleuchtung und Fahrzeuge.
• Programmierbare Treiber: Strom von 10 bis 100 % einstellbar, lineare oder logarithmische Dimmkurven, Schaltabläufe, Temperaturkompensation.
• DALI-Treiber: DALI (Digital Addressable Lighting Interface) spricht jede Leuchte einzeln an – bis zu 64 Leuchten je Linie, Gruppen und Szenen, Statusrückmeldung, einfache Diagnose. Typisch in Büros, Kliniken, Schulen, Hotels und bei dimmbarer LED-Hallenbeleuchtung (0–10 V & DALI).

Strom, Spannung und Reserve berechnen

1. Strom: Ausgangspunkt sind Nennstrom, Anzahl, Verschaltung und Leistung der LEDs. In Reihe fließt durch alle LEDs derselbe Strom – Treiberstrom = Nennstrom einer LED. Parallel addieren sich die Stränge – Treiberstrom = Nennstrom × Anzahl der Stränge; gemischte Schaltungen kombinieren beides.

• 10 LEDs mit 350 mA in Reihe → Treiber 350 mA
• 3 LED-Streifen 12 V/1 A parallel → Netzteil 12 V/3 A (zuzüglich Reserve)
• 2 Stränge mit je 5 LEDs à 700 mA → Treiber 1.400 mA

Wichtig: Der Ausgangsstrom eines Konstantstrom-Treibers darf den Nennstrom der LEDs nie überschreiten; 10–20 % Abstand zum Maximalstrom schonen die LEDs.

2. Spannung: In Reihe gilt: Ausgangsspannung = Anzahl der LEDs × Durchlassspannung (Vf) + Reserve.

Beispiel: 8 weiße LEDs mit Vf = 3,2 V brauchen mindestens 8 × 3,2 V = 25,6 V, der Treiber sollte bis 28–35 V reichen. Die Reserve deckt Exemplarstreuung (±5–10 %), Temperaturdrift (typisch −2 mV/°C), Alterung (Vf kann in 5 Jahren um 5–10 % steigen) und Verluste in Leitungen und Steckern. Die Summe der Durchlassspannungen muss im Spannungsbereich des Treibers liegen, mit Abstand zur Obergrenze: Ein 700-mA-Treiber mit 15–54 V versorgt mindestens 5 und höchstens 15–16 weiße LEDs.

3. Leistungsreserve: Standard 10–20 %, kritische Anwendungen 20–30 %, außen 30–50 %, Industrie 50 % und mehr – für LED-Alterung, Temperatureinflüsse, Erweiterungen und Zuverlässigkeit.

Reihe statt parallel: In Reihe führen alle LEDs denselben Strom, Regelung und Temperaturstabilität sind besser, der Treiber arbeitet effizienter. Parallelschaltungen brauchen Ausgleichswiderstände, riskieren ungleiche Ströme und sind nur in Sonderfällen sinnvoll.

Temperatur und Alterung: Mit steigender Temperatur sinken Vf (−2 mV/°C) und Lichtstrom (−0,5 %/°C); mit den Jahren sinkt der Lichtstrom, Vf steigt, die Lichtfarbe kann wandern. Gute Treiber gleichen das über Sensoren, Kennlinien und schrittweise erhöhten Strom aus.

Dimmen und Kompatibilität

Untere Dimmgrenze: hochwertige Treiber 0,1–1 %, Standard 1–5 %, einfache 5–10 % – abhängig auch von LED-Typ, Temperatur und Alterung. Kompatibilität prüfen: Dimmerliste des Herstellers, Mindest- und Höchstlast des Dimmers, Phasenanschnitt oder -abschnitt, mögliche Störungen und Flackern.

Schutzfunktionen, Isolation und Normen

• Überspannungsschutz (OVP): schaltet ab, wenn die Spannung typisch 110–130 % des Nennwerts übersteigt.
• Überstromschutz (OCP): begrenzt den Strom bei Kurzschluss oder Überlast und startet nach Behebung des Fehlers automatisch neu.
• Übertemperaturschutz (OTP): Sensor im Treiber, Leistungsreduzierung bei Hitze, Abschaltung bei typisch 85–90 °C.

Galvanische Trennung: Isolierte Treiber bieten mehr Sicherheit und Störfestigkeit und sind etwa in Feuchträumen nötig. Nicht isolierte sind günstiger, effizienter und kleiner, aber nur für geschlossene Leuchten geeignet und bei der Schutzklasse eingeschränkt.

Prüfzeichen und Normen: CE-Kennzeichnung ist in der EU Pflicht; UL/cUL gilt für Nordamerika, CCC für China, VDE- und TÜV-Zeichen sind in Deutschland verbreitete freiwillige Prüfzeichen. Sicherheit: EN 61347-1 (allgemeine Anforderungen an Betriebsgeräte), EN 61347-2-13 (elektronische Betriebsgeräte für LED-Module), EN 62384 (Arbeitsweise). EMV: EN 55015 (Funkstörungen), EN 61000-3-2 (Oberschwingungsströme), EN 61000-3-3 (Spannungsschwankungen und Flicker).

Wirkungsgrad und Betriebsbedingungen

Wirkungsgrad = Ausgangsleistung ÷ Eingangsleistung × 100 %. Verluste entstehen in Schalttransistoren, magnetischen Bauteilen, Leitern und Steuerelektronik; schlechter Wirkungsgrad heißt höhere Kosten, mehr Wärme und kürzere Lebensdauer.

Richtig dimensionieren: Am effizientesten arbeiten Treiber zwischen 50 und 100 % Last, für Lebensdauer und Reserve ideal sind etwa 70–90 %. Überdimensionierte Treiber arbeiten ineffizient, unterdimensionierte überhitzen. Optimal sind 25–40 °C Umgebungstemperatur, gute Belüftung und kurze Leitungen.

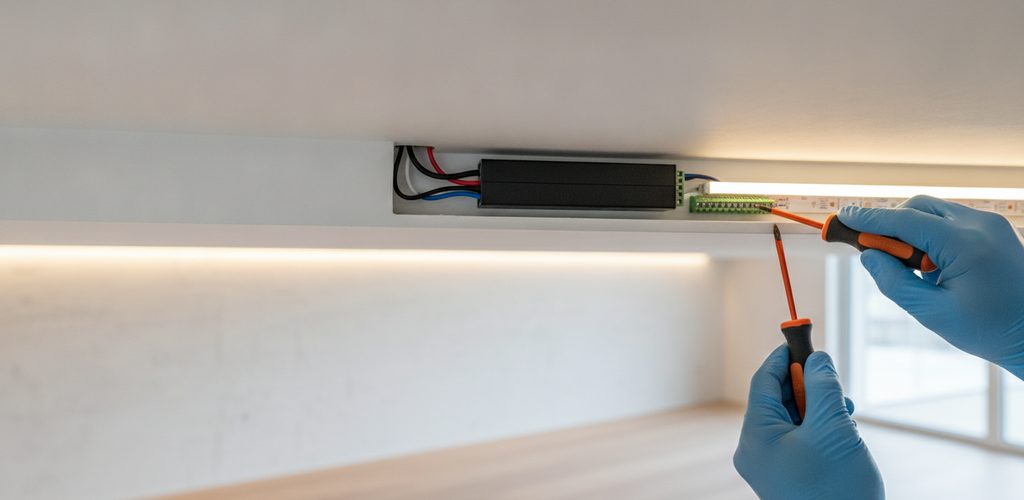

Montage, Anschluss und Steuerung

Bauformen: für die Hutschiene im Verteiler (modular, leicht zu tauschen, typisch 1–4 Teilungseinheiten), für die Chassis-Montage auf Gehäuse oder Kühlkörper (bessere Wärmeableitung, hohe Leistungen) oder für die Leiterplatte (kompakt, in die Leuchte integriert).

Anschluss: eingangsseitig Klemmen, Absicherung, Schalter und Entstörbauteile; ausgangsseitig LEDs in Reihe am Konstantstrom-Treiber, parallel am Konstantspannungs-Netzteil, Polarität (+/−) beachten, Querschnitt nach Strom. Steuereingänge: 0–10 V, PWM, DALI oder potenzialfreie Kontakte. Vor der Arbeit freischalten, Berührungsschutz sicherstellen, Metallteile erden, Kühlluft und Abstand zu brennbaren Materialien einplanen. Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft.

Steuerung: per Potentiometer oder Taster, Zeitschaltuhr, Astro-Uhr oder Dämmerungsschalter, PIR- oder Radar-Bewegungsmelder und Lichtsensor oder per Funk (RF-Fernbedienung, Bluetooth Low Energy, WLAN, Zigbee, Z-Wave). Gebäudeleittechnik bindet Treiber über Modbus oder BACnet ein, Cloud-Lösungen bieten Fernzugriff und Verbrauchsanalysen.

Spezielle Anwendungen

Flimmern, Lebensdauer und Fehlersuche

Flimmern – schwankende Lichtintensität durch Änderungen des Versorgungsstroms – kann Augenermüdung, Kopfschmerzen, Konzentrationsprobleme und Stress verursachen und bei empfindlichen Menschen epileptische Anfälle auslösen. Ursachen im Netz: Spannungsschwankungen, Oberschwingungen, Phasenunsymmetrie, große Schaltlasten; im Treiber: schwache Filterung und Regelung, niedrige Schaltfrequenz, gealterte Kondensatoren. Abhilfe: große Elektrolytkondensatoren, zusätzliche LC-Filter, aktive Leistungsfaktorkorrektur und beim Dimmen eine PWM-Frequenz von mindestens 1 kHz, optimal 10–20 kHz – ein Kompromiss mit Wirkungsgrad und EMV.

Lebensdauer: Als Faustregel halbieren 10 °C mehr die Lebensdauer; die Sperrschichttemperatur der LEDs sollte 85–100 °C nicht überschreiten. Schwächstes Glied sind meist die Elektrolytkondensatoren (5–10 Jahre bei 85 °C). Ideal ist eine Auslastung von 70–90 %. MTBF (mittlere Zeit zwischen Ausfällen) typisch 50.000–100.000 Stunden, L70 (Lichtstrom fällt auf 70 %) bei hochwertigen LEDs typisch 50.000–100.000 Stunden. Steigende Temperatur, sinkender Wirkungsgrad und veränderte Ausgangswerte kündigen Ausfälle an.

Kosten: Der Treiber macht 15–30 % des Leuchtenpreises aus. Gute Komponenten, richtige Dimensionierung und geplante Wartung senken die Gesamtkosten (TCO); die Amortisation liegt im Gewerbe typisch bei 2–5 Jahren, bei langen Betriebszeiten darunter, im Haushalt darüber.

Hilfreich sind Multimeter, Oszilloskop, Flickermeter, Wärmebildkamera und DALI-Software. Trends: vernetzte Leuchten mit Ausfallprognose, GaN- und SiC-Halbleiter für kleinere, effizientere Treiber, Folien- statt Elektrolytkondensatoren für längere Lebensdauer.
