Entladungslampe E27 ersetzen: HQL, HQI und Natriumdampf auf LED
Ratgeber · Entladungslampen E27
Quecksilberdampf, Halogen-Metalldampf oder Natriumdampf: So ordnen Sie die Entladungslampe in Ihrer E27-Leuchte richtig ein – und ersetzen sie sicher und wirtschaftlich durch LED.
Inhalt
- E27-Sockel und Funktionsprinzip
- Lampentypen im Überblick
- Kenndaten, Lichtfarbe und Bauformen
- Typische Leistungen nach Einsatzbereich
- Vorschaltgerät und Zündgerät
- Umstieg auf LED
- Rechenbeispiel und Amortisation
- Sicherheit, Lampenwechsel und Wartung

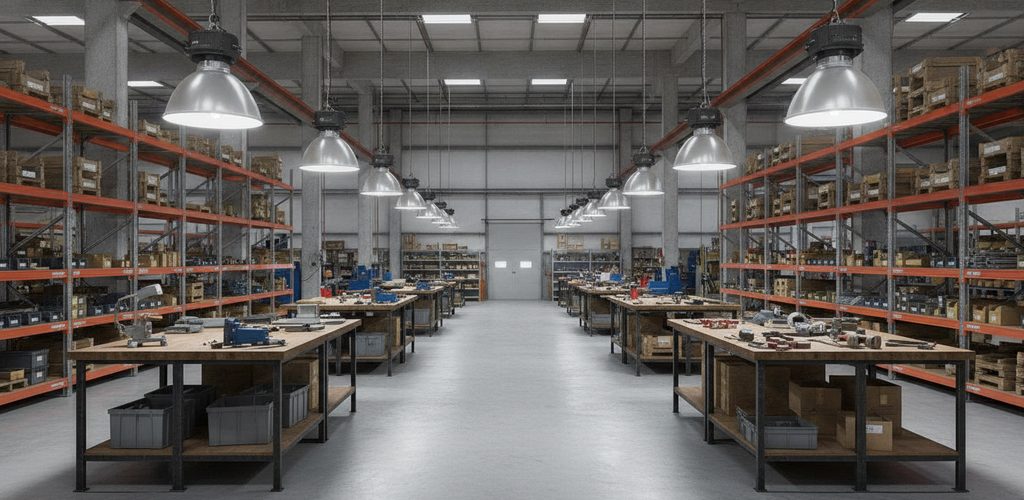

Entladungslampen liefern viel Licht bei langer Lebensdauer und stecken bis heute in Hallen- und Lagerleuchten, Sportanlagen sowie Straßen- und Hofleuchten. Wer sie betreibt, steht meist vor der Frage: neue Entladungslampe oder gleich LED?
E27-Sockel und Funktionsprinzip
E27 bezeichnet das Edison-Schraubgewinde mit 27 mm Nenndurchmesser und 22 mm Gewindehöhe, genormt nach IEC 60061-1 – ein Rundgewinde, kein metrisches Gewinde. Ausführung: Gewinde aus Messing oder vernickelt, Keramik- oder Metallkörper, hitzebeständige Isolierung. Mit E27-Sockel gibt es nur die kleineren Leistungen: Natriumdampf meist bis 70 W, Quecksilberdampf bis 125 W, Halogen-Metalldampf bis etwa 150 W. Lampen mit 250 oder 400 W haben in der Regel den größeren E40-Sockel.
So entsteht das Licht: Eine elektrische Entladung ionisiert Gas oder Metalldampf und bringt es zum Leuchten. Ein Vorschaltgerät begrenzt den Strom; Natriumdampf- und Halogen-Metalldampflampen brauchen zusätzlich ein Zündgerät mit Zündimpulsen von bis zu einigen Kilovolt. Bis zur vollen Helligkeit vergehen 2–10 Minuten, und nach dem Ausschalten muss die Lampe abkühlen, bevor sie wieder zündet. Als Füllung dienen Natriumdampf (Hoch- und Niederdruck), Quecksilberdampf, Metallhalogenide oder Xenon, teils kombiniert.
Stärken: hoher Lichtstrom (in den großen E40-Stufen über 50.000 lm), gute Lichtausbeute, lange Lebensdauer, niedrige Kosten pro Lumen. Schwächen: Anlaufzeit und Abkühlpause, zusätzliche Betriebsgeräte, aufwendigere Installation, kaum dimmbar, teils ungünstiges Spektrum, Flimmern an älteren Vorschaltgeräten, temperaturempfindlich.
Lampentypen im Überblick
| Typ | Lichtausbeute | Lichtfarbe | Ra | Lebensdauer | Lichtstrom |
|---|---|---|---|---|---|
| Natriumdampf-Hochdruck (HPS) | 80–150 lm/W | 2.000–2.200 K, orange | 20–25 | 12.000–24.000 h | 1.800–50.000 lm |
| Natriumdampf-Niederdruck (LPS) | 150–200 lm/W | 1.800 K, monochrom gelb | praktisch keine | 14.000–18.000 h | 1.800–33.000 lm |
| Quecksilberdampf (HQL) | 35–65 lm/W | 3.500–4.000 K | 40–50 | 8.000–12.000 h | 1.700–22.000 lm |
| Halogen-Metalldampf (HQI) | 70–120 lm/W | 3.000–6.500 K | 65–95 | 6.000–15.000 h | 2.000–40.000 lm |
| Keramik-Halogen-Metalldampf (CMH) | 80–120 lm/W | 2.700–6.500 K | 80–95 | 10.000–20.000 h | 3.000–36.000 lm |
Lichtstrom über alle Leistungsstufen der jeweiligen Lampenfamilie – mit E27-Sockel gibt es nur den unteren Bereich. Natriumdampf-Niederdrucklampen haben einen Bajonettsockel (BY22d), keinen E27-Sockel.
Quecksilberdampflampen (HQL) sind ineffizient und enthalten Quecksilber. Seit 2015 dürfen sie in der EU nicht mehr in Verkehr gebracht werden; Ersatz gibt es nur noch aus Restbeständen. Wer HQL betreibt, steigt am besten direkt auf LED um.
Keramik-Halogen-Metalldampflampen halten Lichtstrom und Lichtfarbe stabiler, geben Farben treuer wieder als klassische HQI und leben länger.
Natriumdampf-Hochdrucklampen nach Leistung
| Leistung | Lichtstrom | typischer Einsatz |
|---|---|---|
| 50 W | 3.500–4.000 lm | kleine Lager, Höfe, Zusatzlicht |
| 70 W | 5.500–6.300 lm | mittlere Lager, Durchfahrten, Parkplätze |
| 100 W | 8.500–9.500 lm | große Lager und Hallen, Straßen, Industriegelände |
| 150 W | 13.000–15.000 lm | Industrieflächen, Hauptstraßen, Sportflächen |
| 250 W | 25.000–28.000 lm | große Industriehallen, Autobahnen, Fußballstadien |
| 400 W | 45.000–50.000 lm | große Sportanlagen, Containerterminals |
50 und 70 W gibt es mit E27-Sockel; ab 100 W haben Natriumdampf-Hochdrucklampen in der Regel den E40-Sockel.
Kenndaten, Lichtfarbe und Bauformen
Lichtstromklassen: niedrig 1.500–5.000 lm, mittel 5.000–15.000 lm, hoch 15.000–35.000 lm, sehr hoch ab 35.000 lm.
Betrieb: 220–240 V AC, 50 Hz, Zündspannung bis zu einigen Kilovolt. Umgebungstemperatur −40 bis +50 °C, optimal −10 bis +40 °C; der Brenner erreicht 600–1.000 °C. Häufiges Schalten, Hitze, schlechte Vorschaltgeräte, Spannungsschwankungen und Vibrationen verkürzen die Lebensdauer. Im Alter sinkt der Lichtstrom, die Lichtfarbe verschiebt sich, Anlaufzeit und Verbrauch steigen – unter 70 % der Anfangsleistung ist ein Tausch fällig.
Lichtfarbe und Spektrum
- 1.800–2.200 K (Natriumdampf): orange bis gelb; Hochdruck mit Linienspektrum, Niederdruck monochromatisch bei 589 nm – für Straßen, Sicherheitslicht, Bereiche ohne Farbanspruch und Sternwarten (wenig Lichtverschmutzung).
- 2.700–3.000 K (einige HQI, Keramik): historische Gebäude, Restaurants, Hotels, Landschaftslicht.
- 3.500–4.500 K (Quecksilberdampf, einige HQI): Industrie, Lager, Parkplätze, Technikräume.
- 5.000–6.500 K (HQI und Keramik): Sport, Foto und Film, präzise Sehaufgaben, moderne Architektur.
Halogen-Metalldampflampen mit Leuchtstoffbeschichtung oder Keramikbrenner liefern ein kontinuierliches Spektrum.
Bauformen und Schutz
Ellipsoidlampen strahlen rundum, Röhrenlampen bündeln das Licht effizient in Reflektorleuchten, Kugellampen mit Diffusor dienen dekorativen Zwecken, Reflektorlampen (PAR) strahlen gerichtet mit 10–60°. Kolben bestehen aus Quarz- oder Hartglas, Premiumlampen enthalten Keramikteile. Der Außenkolben – bei den meisten Typen vorgeschrieben – schützt vor UV-Strahlung, hält Bruchstücke zurück, falls der Brenner birst, und isoliert thermisch; manche Lampen haben zusätzliche Schutzeinrichtungen gegen Überhitzung.
Typische Leistungen nach Einsatzbereich
Übliche Bestandsanlagen – hilfreich, um den Lichtbedarf für den LED-Ersatz einzuschätzen. Über 150 W ist in der Praxis der E40-Sockel üblich.
| Einsatz | Lampe | Lichtfarbe | Hinweise |
|---|---|---|---|
| Halle, Lager: Montagehöhe 4–6 / 6–10 / 10–15 m | 100–150 / 150–250 / 250–400 W, HPS oder CMH | 2.200–4.000 K | über 15 m ab 400 W; Raster bei 6–10 m Höhe 10 × 10 bis 12 × 12 m, bei 8–15 m Höhe 15 × 15 bis 20 × 20 m |
| Produktionshalle | 150–400 W | 4.000–5.000 K | Ra 65+, vibrations- und staubfest |
| Straße, Hauptstraße | 70–250 W bzw. 150–400 W HPS | 2.000–2.200 K | Hauptstraßen: Masthöhe 8–12 m, Abstand 25–40 m, astronomische Schaltuhr und Dimmung |
| Innerstädtische Straßen | 50–150 W CMH oder HQI | 3.000–4.000 K | Ra 65+ für Fußgänger, passend zur Architektur |
| Parks, Erholungsflächen | 50–100 W CMH | 2.700–3.000 K | Ra 80+, Lichtverschmutzung vermeiden |
| Parkplatz | 100–250 W HPS oder LED | – | Masthöhe 6–8 m, gleichmäßige Ausleuchtung |
| Fassaden, Bäume, Architektur | 70–150 W HQI oder CMH | 3.000–4.000 K | enger Lichtkegel, hohe Farbwiedergabe, Farbfilter möglich |
| Sicherheitslicht außen | 100–250 W HPS | – | Dauerbetrieb, wetterfest |
| Großfläche im Handel | 150–250 W CMH | 3.000–4.000 K | Ra 85+, gleichmäßig und schattenarm |
| Showroom, Galerie | 100–150 W CMH | nach Exponat | Ra 90+, präzise Lichtlenkung |
| Sporthalle | 150–250 W CMH | 4.000–5.000 K | Ra 80+, elektronische Vorschaltgeräte gegen Flimmern, ballwurfsicher |
| Tennisplatz | 250–400 W HQI | 4.000–5.000 K | Masthöhe 7,5–12 m, Neigung 25° zur Senkrechten, blendarm, Emin/Emax mind. 0,5 |
| Fußball-, Leichtathletikstadion | ab 400 W HQI oder CMH | 5.000–6.500 K | Ra 85+ für TV, 4–6 Masten, Stufen für Training und Spiel |
Bewegungs- und Tageslichtsensoren sind erst mit LED wirklich sinnvoll: Entladungslampen vertragen kein häufiges Schalten und zünden erst nach einer Abkühlpause wieder.
Vorschaltgerät und Zündgerät
| Typ | Merkmale | Verluste |
|---|---|---|
| Konventionell (KVG) | Drossel mit Kompensationskondensator; einfach, robust, günstig; sichtbares 100-Hz-Flimmern | 15–20 W |
| Elektronisch (EVG) | Hochfrequenzbetrieb mit 20–60 kHz, flimmerfrei (unter 1 %), dimmbar, Sanftstart | 5–10 W |
| Digital | Mikroprozessor überwacht Lampe und Leistung, Kommunikationsschnittstelle, vorausschauende Wartung | – |
Das Vorschaltgerät muss zu Lampentyp und Leistung passen (Toleranz ±10 %), CE-gekennzeichnet, effizient und elektromagnetisch verträglich sein. Es sitzt in der Leuchte oder im Verteilerschrank – trocken, gekühlt und für die Wartung zugänglich.
Umstieg auf LED: Retrofitlampe oder neue Leuchte
LED spart gegenüber Entladungslampen 50–70 % Energie. Sie ist sofort hell, verträgt häufiges Schalten, hält 50.000–100.000 Stunden, ist vibrationsfest, arbeitet in einem weiten Temperaturbereich, enthält kein Quecksilber und liefert flimmerfreies Licht mit stabiler Lichtfarbe und Ra 85–95. Erst mit LED werden Dimmen, DALI, Funk (LoRa, Zigbee), Sensoren und zentrales Lichtmanagement mit Monitoring, vorausschauender Wartung und Anbindung an die Gebäudeleittechnik richtig nutzbar.
- LED-Retrofitlampe mit E27-Sockel: Je nach Modell arbeitet sie am vorhandenen Vorschaltgerät oder braucht direkt 230 V – dann werden Vorschalt- und Zündgerät überbrückt bzw. ausgebaut. Prüfen Sie Abmessungen, Gewicht und Wärmeabfuhr in der Leuchte.
- Neue LED-Leuchte: etwa ein LED-Hallenstrahler, eine LED-Straßenleuchte oder ein LED-Fluter – meist die bessere Lösung bei Lichtverteilung, Effizienz und Lebensdauer.
Das Überbrücken des Vorschaltgeräts ist ein Eingriff in die Leuchte: Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft. Wählen Sie die LED nach dem Lichtstrom, nicht nach der Wattzahl – gute LED-Lösungen erreichen 120–180 lm/W. Da die 15–20 W Verluste des Vorschaltgeräts entfallen, ist die tatsächliche Ersparnis größer, als der reine Lampenvergleich vermuten lässt.
Vorgehen: Lichtbedarf aufnehmen, LED-Lösung wählen, Leuchten anpassen oder tauschen, in Betrieb nehmen, messen und optimieren. Den Zeitpunkt bestimmen Alter der Anlage, Ausfälle, Energie- und Wartungskosten, Lichtqualität und Budget.
Rechenbeispiel und Amortisation
10 Natriumdampflampen à 250 W durch LED ersetzen
| Position | Natriumdampf | LED |
|---|---|---|
| Lampen | 10 × 250 W = 2.500 W | 10 × 120 W = 1.200 W |
| Vorschaltgeräte | 10 × 20 W = 200 W | – |
| Gesamtleistung | 2.700 W | 1.200 W |
Die Ersparnis beträgt 1.500 W (55 %). Bei 12 Stunden täglich sind das 18 kWh pro Tag, 540 kWh pro Monat und 6.570 kWh pro Jahr – bei 0,25 €/kWh rund 1.640 € jährlich. Für die kleineren E27-Leistungen gilt dieselbe Rechnung im kleineren Maßstab.
Zehn Jahre, ein Lichtpunkt, 12 Stunden täglich: Die 250-W-Natriumdampflampe verbraucht mit Vorschaltgerät 11.826 kWh (rund 2.957 €) und benötigt vier Lampen und ein Vorschaltgerät. Die 120-W-LED kommt mit 5.256 kWh (rund 1.314 €) aus – ohne Lampenwechsel.
Amortisation: im Dauerbetrieb rund um die Uhr 1–2 Jahre, bei mehr als 12 Stunden täglich 2–3 Jahre, bei 8–12 Stunden 3–4 Jahre – abhängig vom Strompreis, vom Tarif und von der künftigen Preisentwicklung. Prüfen Sie aktuelle Förderprogramme von Bund, Ländern und Kommunen.
Umwelt: weniger Strom und CO₂, kein Quecksilber – das steckt in Quecksilberdampf- und Halogen-Metalldampflampen, aber auch in den meisten Natriumdampf-Hochdrucklampen. Präzise LED-Optiken und Dimmung verringern Streulicht. Außen empfiehlt sich insektenfreundliches Licht: warmweiß bis 3.000 K, abgeschirmt, nach unten gerichtet, nur bei Bedarf eingeschaltet.
Im Vergleich: Gegenüber Glühlampen (10–15 lm/W, 1.000 h, höchstens 200 W bzw. 3.000 lm) sind Entladungslampen 3- bis 15-mal effizienter und halten 6- bis 24-mal länger; gegenüber Leuchtstofflampen brauchen sie weniger Leuchten und zünden auch bei −40 °C. LED kostet mehr in der Anschaffung, ist aber bei Betriebs- und Wartungskosten, Steuerbarkeit und Start überlegen.
Sicherheit, Lampenwechsel und Wartung
Gefahren: Zündimpulse von mehreren Kilovolt (nur qualifiziertes Personal), Brennertemperaturen bis 1.000 °C und heiße Kolben (Abstand zu brennbaren Materialien, Belüftung), UV-Strahlung (Lampen mit beschädigtem Außenkolben sofort außer Betrieb nehmen) sowie Quecksilber, Natrium und Halogenide bei Bruch (lüften, Bruchstücke sicher aufnehmen).
Lampe wechseln
- Sicherung aus, gegen Wiedereinschalten sichern, Spannungsfreiheit messen; isoliertes Werkzeug, Leiter oder Hubarbeitsbühne, UV-Schutzbrille und hitzefeste Handschuhe nutzen.
- Lampe mindestens 15 Minuten abkühlen lassen, herausdrehen, Fassung prüfen; Altlampe über eine Sammelstelle entsorgen, nicht in den Hausmüll.
- Typ und Leistung mit dem Vorschaltgerät abgleichen, Lampe fest, aber nicht zu fest eindrehen.
- Vorschalt- und Zündgerät nach Schaltplan anschließen, Verbindungen prüfen, kennzeichnen und dokumentieren.
- Einschalten, Anlaufzeit beobachten, Strom und Leistung messen.
Wartungsplan
- Monatlich: Sichtkontrolle, Reflektoren reinigen, Dichtheit von Außenleuchten und Schaltautomatik prüfen, Ausfälle dokumentieren.
- Vierteljährlich: Beleuchtungsstärke messen, Vorschalt- und Zündgeräte prüfen, Verteiler reinigen, Notbeleuchtung testen.
- Jährlich: lichttechnische Messung, Prüfung von Elektroinstallation und Schutzeinrichtungen, Lampentausch nach Alter planen.
Qualität beim Kauf: exakt dosierte Füllung, hochwertige Elektroden, stabiler Kolben und Sockel, konstante Zündspannung, Leistung und Lichtfarbe, hohe Lichtstromerhaltung. Pflicht sind CE-Kennzeichnung, vollständige technische Daten, Hersteller, Herkunftsland und Sicherheitshinweise; die Sicherheit von Entladungslampen regelt IEC 62035, dazu kommen RoHS und WEEE.
Bestandsaufnahme vor jeder Entscheidung: Leuchten, Verbrauch und Betriebsstunden erfassen, Lichtqualität und Problemzonen bewerten. Vorrang haben Bereiche mit hohem Verbrauch, häufigen Störungen, Sicherheitsrelevanz oder schlechtem Licht. Legen Sie Zielwerte für Beleuchtungsstärke, Farbwiedergabe, Lichtfarbe und Steuerung fest – für Arbeitsstätten nach DIN EN 12464-1 und ASR A3.4.
