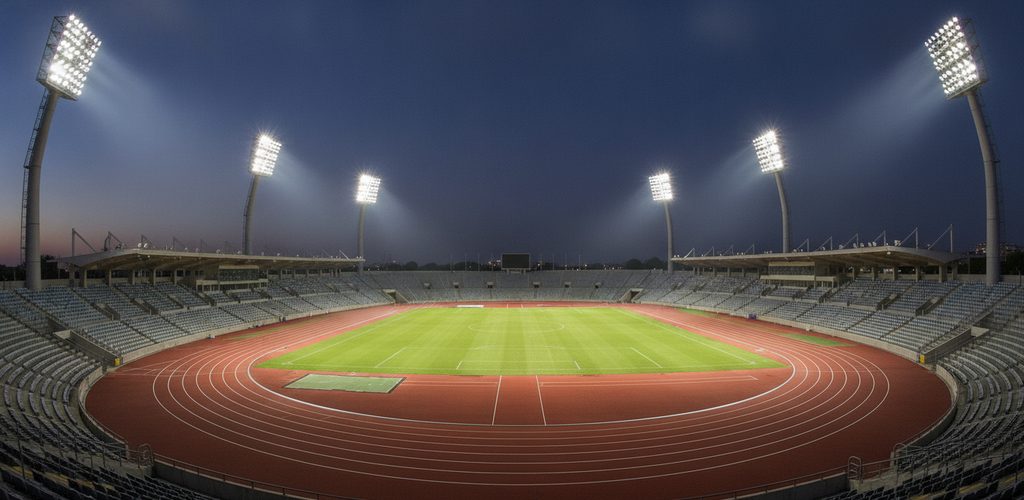

Leichtathletikstadion beleuchten: Lux-Werte, Flutlicht und Kosten

Ratgeber · Leichtathletikstadion

Laufbahn, Sprung- und Wurfanlagen, Tribüne und Parkplatz: welche Beleuchtungsstärken ein Leichtathletikstadion braucht, wie Sie die Zahl der LED-Flutlichtstrahler überschlagen und wann sich die Umrüstung rechnet.

Inhalt

• Warum LED-Flutlicht
• Planung
• Beleuchtungsstärke, Gleichmäßigkeit und Lichtfarbe
• Anforderungen der einzelnen Zonen
• Masten, Elektrik und Schutzart
• Steuerung und Automatisierung
• Rechenbeispiele: Strahlerzahl und Amortisation
• Häufige Fragen
• Trends

LED-Technik hat die Beleuchtung von Leichtathletikstadien grundlegend verändert: Moderne Flutlichtanlagen bieten Athleten, Kampfrichtern und Zuschauern bessere Sicht, sparen viel Energie, halten deutlich länger und lassen sich präzise steuern. Grundlage der Planung ist die DIN EN 12193 (Sportstättenbeleuchtung) mit drei Beleuchtungsklassen: I für Wettkämpfe auf hohem Niveau, II für mittleres Niveau wie regionale Wettkämpfe, III für Training, Schul- und Freizeitsport.

Warum LED-Flutlicht

• Energieeffizienz: Auf den großen Flächen eines Stadions spart LED 50–70 % Energie. Eine Anlage mit Halogen-Metalldampflampen und 80 kW erreicht mit LED dieselbe Beleuchtungsstärke mit 40 kW – die Stromkosten halbieren sich.
• Lichtqualität: Farbwiedergabe meist Ra 80–95 – Farben wirken natürlich, Athleten erkennen Details sicher, Zuschauer und Fernsehkameras profitieren. Hochwertige Treiber verhindern Flimmern und Stroboskopeffekte.
• Lebensdauer: 50.000–100.000 Stunden, 5- bis 10-mal länger als herkömmliche Lampen: seltener Wechsel, geringere Wartungskosten, mehr Betriebssicherheit bei Veranstaltungen. Die Investition amortisiert sich typischerweise in 3–5 Jahren.
• Flexibilität: sofort volles Licht ohne Aufwärmzeit wie bei Entladungslampen, stufenlos dimmbar, mit variabler Farbtemperatur und variablem Spektrum, auch für Lichtszenen und Effekte.
• Umwelt: kein Quecksilber und keine anderen giftigen Stoffe.

Planung

Bedarf klären: Wird nur trainiert, oder finden regionale, nationale oder internationale Wettkämpfe statt? World Athletics (früher IAAF) und andere Sportorganisationen stellen eigene Anforderungen an das Beleuchtungsniveau. Zu berücksichtigen sind außerdem eine Mehrfachnutzung, etwa für Konzerte, und Fernsehübertragungen in HD, 4K oder 8K.

Vorgaben prüfen: DIN EN 12193, die Anforderungen von World Athletics, örtliche Bau- und Genehmigungsvorschriften und gegebenenfalls die Anforderungen an HD-, 4K- und 8K-Übertragungen.

Lichtplanung erstellen: Simulation mit Planungssoftware wie DIALux, eine Leuchtenanordnung ohne Schattenzonen und mit gleichmäßiger Ausleuchtung, die Auswahl der Strahler nach Leistung, Abstrahlwinkel und weiteren Kennwerten sowie das Steuerungskonzept. Die lichttechnischen Kennwerte richten sich nach Wettkampfniveau und Zone.

Beleuchtungsstärke, Gleichmäßigkeit und Lichtfarbe

Richtwerte für die Hauptfläche. Bei Fernsehübertragungen kommt es zusätzlich auf die vertikale Beleuchtungsstärke in Richtung der Kameras an.

Gleichmäßigkeit ist das Verhältnis von minimaler zu mittlerer Beleuchtungsstärke (U0 = Emin / Ø). Für professionelle Wettkämpfe sollte sie mindestens 0,7 betragen, damit alle Bereiche ausreichend und gleichmäßig beleuchtet sind.

Lichtfarbe: Neutral- bis kaltweißes Licht mit 4.000–6.500 K gibt Farben natürlich wieder, schafft guten Kontrast, verbessert die Detailerkennung und bietet ideale Bedingungen für Fernsehbilder.

Anforderungen der einzelnen Zonen

Laufbahn und Hauptfläche

Hier gelten die höchsten Ansprüche: Farbwiedergabe Ra ≥ 90, Leuchten gleichmäßig rund um das Stadion verteilt, möglichst wenig Schatten und Blendung. Eingesetzt werden leistungsstarke LED-Flutlichtstrahler mit 100.000–200.000 lm und 600–1.000 W, Abstrahlwinkeln von 15–60° je nach Montagehöhe, Schutzart mindestens IP65 und einer Lebensdauer ab 50.000 Stunden – siehe LED-Stadionbeleuchtung.

Sprunganlagen

Für Weit-, Drei- und Hochsprung eignen sich präzise ausgerichtete Strahler mit 60.000–120.000 lm und 30–45° Abstrahlwinkel, die Anlauf und Landezone gezielt ausleuchten, ohne die Athleten im Sprung zu blenden.

Wurf- und Stoßanlagen

Beim Kugelstoßen sowie beim Diskus-, Hammer- und Speerwurf muss die gesamte Wurfzone gleichmäßig und schattenarm ausgeleuchtet sein, damit sich die Flugbahn des Geräts verfolgen lässt. Die Leuchten sollten schlagfest sein oder hinter Schutzgittern sitzen.

Tribünen, Betriebsräume und Parkplätze

Auf den Tribünen sorgt wärmeres Licht für Komfort; die Leuchten sitzen unter dem Tribünendach oder auf eigenen Masten, blendarme Modelle mit niedrigem UGR-Wert schützen die Zuschauer. Betriebs- und Technikräume erhalten LED-Panels oder Linearleuchten. Für Parkplätze und Zuwege eignen sich LED-Mastleuchten mit breiter Lichtverteilung, die sich nach Tageszeit und Bewegung automatisch regeln lassen.

Notbeleuchtung

Für Fluchtwege werden mindestens 10 lx empfohlen – mehr, als die DIN EN 1838 als Mindestwert verlangt, bei großen Zuschauermengen aber sinnvoll. Die Ersatzstromversorgung über USV oder Generator mit automatischer Umschaltung muss bei Netzausfall mindestens 1 Stunde überbrücken. Passende Leuchten finden Sie unter LED-Notbeleuchtung.

Masten, Elektrik und Schutzart

Tragkonstruktion

• Lichtmasten: 15–40 m hoch, feuerverzinkt oder pulverbeschichtet gegen Korrosion.
• Ausleger und Konsolen: für die optimale Ausrichtung der Strahler.
• Wartungsbühnen: erleichtern Wartung und Service.
• Schwingungsdämpfung: hält die Anlage auch bei starkem Wind stabil.

Elektrik und Stromversorgung

• Verteiler und Netzteile auf die Maximallast plus 20–30 % Reserve auslegen.
• Kabelwege wasser- und UV-beständig ausführen, mit einer Lebensdauer passend zu den Leuchten.
• Überspannungsschutz gegen Netzüberspannungen und Blitzeinwirkung vorsehen.
• Ersatzstrom per USV oder Generator für den Fall eines Netzausfalls einplanen.

Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft.

Schutzart und Schlagfestigkeit

• IP65 und höher: staubdicht und geschützt gegen Strahlwasser.
• IP66: geschützt gegen starkes Strahlwasser.
• IP67: geschützt gegen zeitweiliges Untertauchen – sinnvoll in hochwassergefährdeten Lagen.
• IK08–IK10: Schutz gegen mechanische Beschädigung und Schläge.

Steuerung und Automatisierung

DALI (Digital Addressable Lighting Interface) ist das Standardprotokoll für die zentrale Steuerung: Jede Leuchte ist einzeln adressierbar, Gruppen lassen sich nach Zonen bilden, gedimmt wird stufenlos von 0 bis 100 %. Die Leuchten melden Störungen zurück, und die Anlage lässt sich ohne neue Verkabelung umprogrammieren.

Vernetzte Systeme (IoT)

• Cloud-Verwaltung: Überwachung und Steuerung über das Internet.
• Vorausschauende Wartung: Das System meldet anhand der Leuchtendaten Wartungsbedarf, bevor etwas ausfällt.
• Adaptives Licht: automatische Anpassung der Helligkeit an die aktuellen Bedingungen.
• Einbindung: Kopplung mit Videoüberwachung, Beschallung oder Buchungssystem.

Sensoren, Zeitprogramme und App

Tageslichtsensoren regeln die Helligkeit nach dem Tageslicht, Bewegungsmelder schalten wenig genutzte Bereiche nur bei Bedarf, Wettersensoren reagieren auf die Witterung, Zeitprogramme folgen dem Veranstaltungskalender. Per App bedient der Betreiber die Anlage mit vordefinierten Szenen, abgestuften Zugriffsrechten und Berichten zu Energieverbrauch und Nutzung.

Rechenbeispiele: Strahlerzahl und Amortisation

Wie viele Strahler braucht ein Stadion?

Für ein Stadion mit 400-m-Rundbahn wird häufig eine Fläche von 7.000–8.000 m² angesetzt. Überschlag für internationale Wettkämpfe mit 1.000 lx auf 7.000 m²:

1. Lichtstrom: 7.000 m² × 1.000 lx = 7.000.000 lm
2. Anschlussleistung bei LED-Strahlern mit rund 150 lm/W: 7.000.000 lm ÷ 150 lm/W = 46.667 W ≈ 47 kW
3. Anzahl: 47.000 W ÷ 600 W = 78 Strahler à 600 W oder 47.000 W ÷ 1.000 W = 47 Strahler à 1.000 W
4. Anordnung: auf 25–40 m hohen Masten rund um das Stadion, ausgerichtet auf wenig Schatten und Blendung und eine gleichmäßige Abdeckung

Das ist nur eine theoretische Untergrenze, denn die Rechnung unterstellt, dass der gesamte Lichtstrom auf der Fläche ankommt. Tatsächlich fällt ein Teil daneben, und die Anlage altert (Ausnutzungsgrad, Wartungsfaktor) – der reale Bedarf liegt deutlich höher. Zudem entsprechen 7.000–8.000 m² eher dem Rasenspielfeld im Innenraum; das gesamte Stadion mit Rundbahn und Segmenten ist etwa doppelt so groß. Verbindliche Zahlen liefert nur eine Lichtberechnung.

Rechenbeispiel: Modernisierung

• Bestand: 100 Halogen-Metalldampflampen à 1.000 W = 100 kW
• Neu: 50 LED-Flutlichtstrahler à 600 W = 30 kW
• Betriebszeit: 1.000 Stunden pro Jahr
• Energieeinsparung: (100 kW − 30 kW) × 1.000 h = 70.000 kWh pro Jahr
• Kosteneinsparung bei 0,25 €/kWh: 17.500 € pro Jahr
• Angenommene Investition: 60.000 €
• Amortisation: 60.000 € ÷ 17.500 € ≈ 3,4 Jahre

Bei 15–20 Jahren Lebensdauer der LED-Anlage bleiben mehr als zehn Jahre reine Ersparnis.

Häufige Fragen

Wie lange hält LED-Flutlicht?

Gute Anlagen sind für 50.000–100.000 Betriebsstunden ausgelegt. Bei rund 1.000 Stunden pro Jahr wären das rechnerisch 50–100 Jahre; tatsächlich begrenzen eher Treiber, Dichtungen und Korrosion die Nutzungsdauer. Kalkulieren Sie mit 15–20 Jahren – nach dieser Zeit liefern gute LED-Strahler noch 80–90 % ihres ursprünglichen Lichtstroms.

Lässt sich Flutlicht mit Solarstrom betreiben?

Für Bereiche mit geringem Bedarf wie Parkplätze, Zuwege oder Informationssysteme ja. Die Hauptfläche braucht wegen der hohen Leistung einen Netzanschluss. Hybridsysteme aus Solar- und Netzstrom können den Gesamtverbrauch senken.

Was kostet die Beleuchtung eines Leichtathletikstadions?

Das hängt von Größe, geforderter Lichtqualität und Steuerung ab. Zur Investition gehören Leuchten, Masten, Elektroinstallation, Steuerung und Montage; ein belastbares Budget ergibt erst die Planung des konkreten Projekts.

Trends

• Smart Lighting und IoT: Datenanalyse zu Nutzung, Verbrauch und Zustand, vorausschauende Wartung, exakte Verortung jeder Leuchte, Kopplung mit Sicherheitssystemen.
• Biologisch wirksames Licht: Human Centric Lighting, weniger Blauanteil am Abend, Farbtemperatur nach Tageszeit.
• Nachhaltigkeit: Licht nur dorthin, wo es gebraucht wird, recycelbare Materialien, Hybridversorgung mit Solarstrom und ein naturverträgliches Spektrum. Neue Außenbeleuchtungen müssen nach dem Bundesnaturschutzgesetz zudem Tiere und Pflanzen vor schädlichen Lichtimmissionen schützen.
