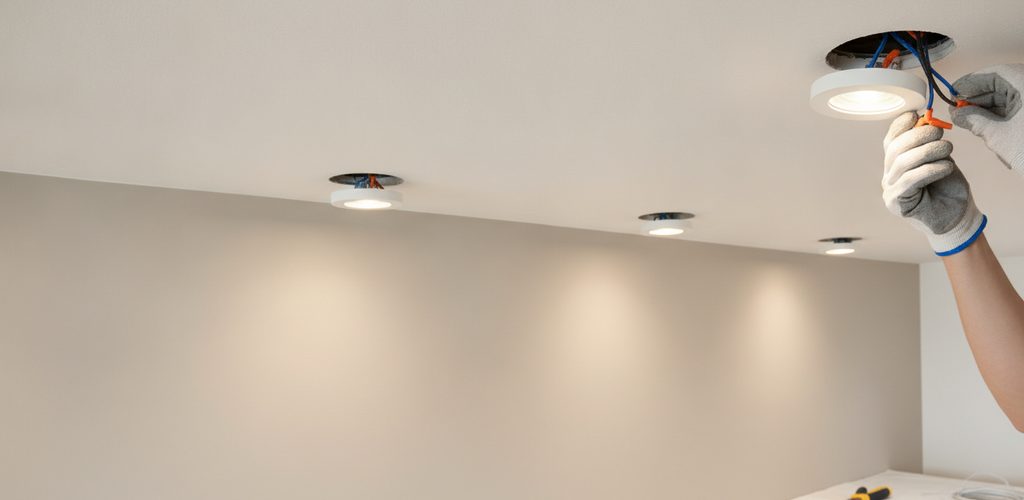

Einbaustrahler in Gipskarton einbauen: Bohren, Verdrahten, Prüfen

Ratgeber · Einbaustrahler im Trockenbau

Einbaustrahler lassen die Gipskartondecke leuchten, ohne selbst aufzufallen. So planen Sie Raster und Einbautiefe, setzen saubere Ausschnitte, lassen die Strahler sicher anschließen und vermeiden Wärmestau über der Decke.

Inhalt

• Welche Leuchten in die Gipskartondecke passen
• Werkzeug und Material
• Planung: Raster, Lichtmenge, Einbautiefe
• Einbau in sieben Schritten
• Anschluss: 230 V, Niedervolt, Dimmer
• Wärme, Dämmung und Brandschutz
• Typische Fehler
• Prüfung nach dem Einbau
• Steuerung, Lichteffekte, Effizienz
• Wartung und Austausch
• Häufige Fragen

Welche Leuchten in die Gipskartondecke passen

• Downlights und Einbaustrahler: punktförmige Einbauleuchten mit 68–150 mm Durchmesser für Akzente und gerichtetes Licht, typisch 5–25 W – Auswahl unter LED-Einbaustrahler.
• Slim-Downlights: extraflache Einbauleuchten, die oft mit weniger als 3 cm Einbautiefe auskommen – die Lösung für knappe Hohlräume.
• LED-Panels: flache Flächenleuchten für gleichmäßiges Licht, quadratisch, rechteckig oder rund, meist 30 × 30, 60 × 60 oder 120 × 30 cm groß und typisch 6–48 W stark; in Gipskarton sitzen sie im Ausschnitt oder in einem speziellen Einbaurahmen.
• LED-Streifen im Aluprofil: für Lichtlinien und indirektes Licht, das in die Decke integriert wird – siehe LED-Streifen.

Im Trockenbau zählt vor allem die Bauhöhe: Leuchte und Treiber müssen in den Hohlraum zwischen Gipskarton und Rohdecke passen. Die meisten Einbauleuchten haben den Treiber integriert und laufen direkt an 230 V, manche brauchen einen externen Treiber für 12 V oder 24 V – dann nur den vom Hersteller genannten. Wer dimmen will, wählt Leuchten, die ausdrücklich als dimmbar gekennzeichnet sind und die kompatiblen Dimmertypen nennen – nicht dimmbare Leuchten flackern am Dimmer, brummen oder nehmen Schaden.

Lichtfarbe und Farbwiedergabe: Warmweiß (2.700–3.000 K) für Wohn- und Schlafräume, Neutralweiß (4.000 K) für Küche, Arbeitszimmer und Flur, Kaltweiß (5.000–6.500 K) für Technikräume, Garage und Lager; im Bad haben sich 4.000–5.000 K bewährt. Leuchten mit umschaltbarer Lichtfarbe (CCT) passen sich wechselnden Tätigkeiten an. Zu Hause sollte die Farbwiedergabe mindestens Ra 80 erreichen, wo Farben stimmen müssen – Küche, Schreibtisch, Bad – über Ra 90.

Schutzart: IP20 für trockene Wohnräume, IP44 bis IP54 im Bad (Bereich 2 und übriger Raum), IP65 und höher für Außen-Untersichten wie Vordach und Dachüberstand, für Nassbereiche und als sichere Wahl in Bereich 1, wo die Norm mindestens IPX4 verlangt. Die Schutzbereiche 0, 1 und 2 legt DIN VDE 0100-701 fest.

Werkzeug und Material

• Werkzeug: Akkuschrauber oder Bohrmaschine, Lochsäge (Dosensenker) im Strahlerdurchmesser, Gipskarton- oder Cuttermesser, Maßband, Lineal, Bleistift, Wasserwaage oder Kreuzlinienlaser, isolierte Schraubendreher, Kombizange, Seitenschneider, Abisolierzange, zweipoliger Spannungsprüfer, stabile Leiter oder Podest.
• Material: Einbauleuchten, Installationsleitung (in Deutschland meist NYM-J 3 × 1,5 mm²), Verbindungsklemmen, Leerrohr (möglichst flammwidrig), LED-Treiber, falls nicht integriert, und das passende Montagezubehör.
• Schutz: Schutzbrille – bei Überkopfarbeit unverzichtbar –, Arbeitshandschuhe und Staubmaske gegen Gipsstaub.

Planung: Raster, Lichtmenge, Einbautiefe

Erstellen Sie einen Plan mit exakten Maßen, abgestimmt auf die Nutzung des Raums, und verteilen Sie die Leuchten gleichmäßig, damit keine dunklen Zonen entstehen. Bei üblicher Raumhöhe liegen Downlights 1–1,5 m auseinander, Panels je nach Größe meist 1–2 m (von Mitte zu Mitte).

Rechenbeispiel Lichtmenge: Wohnräume brauchen 300–500 lm/m², Arbeitsbereiche 500–750 lm/m², Technikräume 200–300 lm/m². Ein Wohnraum mit 20 m² benötigt also 6.000–10.000 lm – bei 1.000 lm je Leuchte sind das 6–10 Leuchten. Raumhöhe und Nutzung verschieben das Ergebnis; genauer wird es mit einer Lichtberechnung.

Kombinieren: Panels für die Grundbeleuchtung und Downlights für Akzente passen gut zusammen – bei ähnlicher Lichtfarbe (außer bei gewolltem Kontrast) und wenn alle zum gewählten Steuersystem passen.

Decke prüfen:

• Verlauf der Tragprofile und Befestigungen ermitteln – an diesen Stellen wird nicht gebohrt.
• Einbautiefe messen: Der Hohlraum muss für Leuchte und Treiber reichen.
• Tragfähigkeit der Decke mit dem Gewicht der Leuchten abgleichen.

Elektrik planen: Vorhandene Leitungen über der Decke orten, Leitungswege vom Verteiler zu jeder Leuchte festlegen und die Belastung prüfen – die Summe der Leistungen sollte 80 % der zulässigen Last der Sicherung nicht überschreiten. Entscheiden Sie jetzt über die Bedienung (Schalter, Dimmer oder smarte Steuerung), denn danach richtet sich die Verkabelung.

Andere Deckenarten: In der Rasterdecke ersetzt ein Panel, das exakt ins Raster passt (meist 60 × 60 cm), eine Kassette; Downlight-Ausschnitte werden vor dem Einlegen geschnitten, Metallkassetten mit der Blechschere. Spanndecken verlangen spezielle Leuchten, vor dem Spannen gesetzte Montageringe und Spezialwerkzeug. Gipskarton selbst erlaubt die freieste Platzierung.

Einbau in sieben Schritten

1. Vorbereiten

Sicherung im Verteiler ausschalten, gegen Wiedereinschalten sichern (Hinweisschild, Mitbewohner informieren) und Spannungsfreiheit prüfen. Für Arbeitslicht sorgen (Baustrahler, Stirnlampe), Möbel und Boden abdecken. Nur von sicherer Leiter oder Podest arbeiten – nie von Stühlen, Tischen oder Bücherstapeln –, genug Platz schaffen und am besten zu zweit arbeiten.

2. Ausschnitte herstellen

Bestehende Decke: Positionen nach Plan anzeichnen und kontrollieren, dass dort kein Profil verläuft. Für Downlights zuerst mittig vorbohren, dann mit der Lochsäge exakt im vom Hersteller angegebenen Durchmesser ausschneiden. Panel-Ausschnitte nach Schablone oder Herstellermaß mit dem Messer heraustrennen.

Neue Decke: Die Verkabelung verlegen, bevor die Decke geschlossen wird, Einbaugehäuse bzw. Dosen für die Leuchten vor dem Beplanken setzen und die Leuchtenpositionen schon vor der Montage auf den Platten markieren.

3. Leitungen verlegen

Leitungen vom Verteiler zu jeder Leuchtenposition ziehen, im Leerrohr oder Installationsrohr schützen, an jeder Position mindestens 30 cm Reserve lassen und beschriften.

4. Leuchten vorbereiten

Bei Downlights die Federklemmen in Montagestellung bringen und prüfen, ob genug Raum zur Wärmeabfuhr bleibt. Panels erhalten je nach Typ einen Tragrahmen nach Herstellerangabe. Für Lichtlinien die Aluprofile in die vorbereiteten Nuten setzen und die LED-Streifen auf Länge bringen – im Profil sind sie ausreichend gekühlt.

5. Anschließen (Elektrofachkraft)

Leitungsenden 8–10 mm abisolieren und nach Farbe an die Klemmen der Leuchte anschließen (Details im nächsten Abschnitt). Bei Niedervolt-Leuchten den Treiber nach Herstellerangabe installieren und den Ausgang polrichtig mit der Leuchte verbinden.

6. Leuchten einsetzen

Federklemmen zusammendrücken, den Strahler vorsichtig in den Ausschnitt schieben und loslassen – er muss satt an der Deckenfläche anliegen. Panels in den Rahmen setzen und mit Sicherungsklammern oder Schrauben fixieren. LED-Streifen ins Profil legen und den Diffusor aufsetzen.

7. Testen und justieren

Sicherung einschalten, alle Leuchten testen, auf störende Schatten und Blendung achten und schwenkbare Strahler bei Bedarf nachrichten.

Anschluss: 230 V, Niedervolt, Dimmer

Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft. So sieht die korrekte Belegung aus:

• Eine Leuchte, ein Schalter: Der Außenleiter läuft über den Schalter zur Leuchte, Neutral- und Schutzleiter direkt.
• Mehrere Leuchten an einem Schalter: alle parallel; der geschaltete Außenleiter wird zu allen Leuchten verteilt, N und PE von Leuchte zu Leuchte weitergeführt.
• Mit Dimmer: Bei dimmbaren 230-V-Leuchten sitzt der Dimmer im Außenleiter, bei Niedervolt-LEDs je nach System auf der Primär- oder der Sekundärseite des Treibers.
• Steuerleitungen: DALI und 0–10 V brauchen je zwei zusätzliche Adern, RGB und RGBW mehrere Adern für die Farbkanäle, smarte Systeme gegebenenfalls eigene Module nach Herstellerangabe.

Verbindungen gehören in Klemmen – Isolierband ist kein Ersatz. Über der Decke dürfen keine blanken Adern frei liegen; Leitungen werden zugentlastet an tragenden Teilen befestigt und nicht scharf geknickt. Halten Sie den Farbcode konsequent ein.

Wärme, Dämmung und Brandschutz

Auch LED-Leuchten und Treiber geben Wärme ab – im geschlossenen Hohlraum einer Gipskartondecke ein Thema:

• Um Leuchte und Treiber genug Platz für die Luftzirkulation lassen.
• Mindestabstände zu brennbaren Materialien laut Hersteller einhalten.
• Gedämmte Decken: Leuchten nur mit Dämmstoff abdecken, wenn der Hersteller das ausdrücklich zulässt (in englischen Datenblättern „IC-rated“); andernfalls die Einbaustelle mit einer Dämmschutzhaube freihalten.
• Leitungen und Rohre mit dem Brandverhalten wählen, das Gebäude und Deckenaufbau verlangen.
• LED-Streifen immer im Aluprofil montieren.

Wird eine Leuchte zu heiß, prüfen Sie, ob die maximale Leistung überschritten ist und der Treiber einwandfrei arbeitet. Hochwertige Leuchten mit gutem Wärmemanagement verzeihen mehr.

Typische Fehler

• Planung: zu wenige Leuchten (dunkle Ecken) oder zu viele (Blendung, Energieverschwendung), unpassende Lichtfarbe, Einbautiefe nicht gemessen, Leuchte und Dimmer nicht kompatibel.
• Ausschnitte: Loch zu groß oder zu klein – der Strahler hält nur im passenden Ausschnitt; ungenau angezeichnet, Profile oder Tragfähigkeit größerer Panels ignoriert, Decke beim Schneiden beschädigt.
• Elektrik: überlastete Sicherung, zu geringer Querschnitt, L und N vertauscht oder Polarität bei Niedervolt falsch, schlecht isolierte Verbindungen, scharf geknickte Leitungen.
• Wärme: kein Platz zur Wärmeabfuhr, nicht freigegebene Leuchten unter Dämmung, Brennbares zu nah, LED-Streifen ohne Aluprofil.
• Montage und Sicherheit: Leuchten locker, Herstelleranleitung ignoriert, im Bad Schutzbereiche, Schutzart und Dichtigkeit missachtet, Schutzleiter an Metallleuchten der Schutzklasse I fehlerhaft, Arbeiten unter Spannung.

Prüfung nach dem Einbau

• Sichtprüfung: alle Leuchten in einer Ebene und bündig, Rahmen sauber und unbeschädigt, Decke rundum heil.
• Elektrische Sicherheit: Belegung und festen Sitz aller Verbindungen kontrollieren (lose Kontakte erhitzen sich – Brandgefahr), Isolationswiderstand messen, Sicherung und FI-Schutzschalter testen – Teil der Prüfung nach DIN VDE 0100 durch die Elektrofachkraft.
• Funktion: Jeder Schalter und Dimmer bedient die richtigen Leuchten, Dimmer regeln stufenlos ohne Flackern oder Brummen, Farbwechsel und Szenen funktionieren.
• Temperatur: Nach mindestens 30 Minuten dürfen Leuchten und Treiber warm, aber nicht heiß sein – Überhitzung verkürzt die Lebensdauer des Treibers –, und nichts in der Umgebung darf sich aufheizen.
• Lichtqualität: gleichmäßige Ausleuchtung, keine Blendung aus typischen Blickwinkeln, keine störenden Schatten an Wänden und Arbeitsflächen, passende Helligkeit.

Steuerung, Lichteffekte, Effizienz

• Smart Home: Steuerung per App, Sprachassistent oder Bewegungsmelder, Einbindung in Apple HomeKit, Google Home oder Amazon Alexa, Funkschalter ohne neue Leitungen, Szenen für Fernsehabend, Essen oder Party – mit kompatiblen Leuchten oder Steuermodulen über Zigbee, Z-Wave, Bluetooth oder WLAN, teils mit Gateway.
• Farbe und Lichtfarbe: RGB- und RGBW-Leuchten, Tunable White (2.700–6.500 K) und dynamische Effekte bis zur Musiksynchronisation – mit Controller, zusätzlichen Adern oder digitaler Steuerung, bedient per Fernbedienung oder App.
• Biodynamisch und professionell: Leuchten mit einstellbarer Lichtfarbe folgen per Zeitprogramm und Lichtsensor dem Tageslicht – gut für Schlaf und Leistungsfähigkeit. DALI (professionelle Lichtsteuerung), KNX (Gebäudeautomation) und DMX512 (Effekte, Veranstaltungstechnik) brauchen Fachwissen und Steuerleitungen, eher in größeren und gewerblichen Projekten.
• Lichteffekte: indirektes Licht aus LED-Streifen in einer Voute, Lichtlinien als geometrische Muster, Sternenhimmel aus Lichtleitern oder Mini-LEDs, Lichtrahmen um Architekturelemente. Das verlangt meist eine eigene Deckenkonstruktion, exakte Planung und eine professionelle Ausführung.

Effizienz: Gute LED-Leuchten mit hochwertigen Chips erreichen über 100 lm/W, gute Treiber über 90 % Wirkungsgrad bei minimalem Standby-Verbrauch; Orientierung gibt das EU-Energielabel (Klassen A bis G). Eine Lichtberechnung verhindert überflüssige Leuchten; helle Oberflächen, der passende Abstrahlwinkel, Lichtzonen, Dimmer, Sensoren und Zeitschaltuhren sparen weiter; ihre Einstellungen passen Sie später an die tatsächliche Nutzung an. LED braucht bis zu 80 % weniger Strom als herkömmliche Technik – rechnen Sie neben dem Kaufpreis auch Verbrauch, Lebensdauer und Wartung.

Wartung und Austausch

Mindestens zweimal jährlich, bei Staub öfter, die ausgeschalteten und abgekühlten Leuchten mit weichem, trockenem oder leicht feuchtem Tuch reinigen – Diffusoren behutsam, ohne aggressive Reiniger oder Lösungsmittel. Achten Sie auf Flackern, schwankende Helligkeit und Farbabweichungen und testen Sie Dimmer und Schalter; ein schleichender Lichtverlust einzelner Leuchten fällt oft erst spät auf.

Downlight tauschen: Strom abschalten, den Strahler vorsichtig an den Federklemmen aus der Decke ziehen, Leitungen lösen, die neue Leuchte anschließen und zurück in den Ausschnitt setzen. Panels werden ebenso getauscht – Ersatz mit gleichen Parametern wählen. Treiber fallen meist vor den Leuchten aus, typisch nach 5–7 Jahren.

Häufige Fragen

Downlight oder LED-Panel – was ist der Unterschied?

Panels streuen das Licht gleichmäßig über eine größere Fläche und eignen sich für die Grundbeleuchtung. Downlights lenken es gezielt auf einen Bereich – für Akzente und konzentrierte Lichtpunkte.

Kann ich Einbaustrahler nachträglich in eine Gipskartondecke setzen?

In den meisten Fällen ja: Ausschnitte schneiden und die Zuleitung herstellen lassen. Klären Sie vorher, ob der Hohlraum tief genug ist und die Decke das Gewicht der Leuchten trägt.

Wie lange halten LED-Einbaustrahler?

Hochwertige Leuchten sind für 25.000–50.000 Betriebsstunden ausgelegt – bei 5 Stunden täglich etwa 14–27 Jahre. Qualität, Betriebstemperatur, Schalthäufigkeit und Netzqualität beeinflussen den Wert; der Treiber muss oft früher getauscht werden als die LEDs.
