Magnetschienensystem auswählen: 24 oder 48 V, Leuchten, Steuerung

Ratgeber · Magnetschienensysteme

Strahler, Linear- und Pendelleuchten einfach aufsetzen, verschieben und austauschen: Worauf es bei Spannung, Belastung, Magnethalterung, Lichtqualität und Steuerung eines Magnetschienensystems ankommt.

Inhalt

• So funktioniert ein Magnetschienensystem
• Spannung, Belastung und Abmessungen
• Magnethalterung, Kontakte und Kompatibilität
• Stromkreise und Leuchtentypen
• Lichtqualität und Optik
• Anordnung, Montage und Einspeisung
• Steuerung und Automatisierung
• Material, Schutzart und Oberflächen
• Einsatzbereiche
• Effizienz, Kosten und Wartung
• Sicherheit
• Typische Probleme und Lösungen

So funktioniert ein Magnetschienensystem

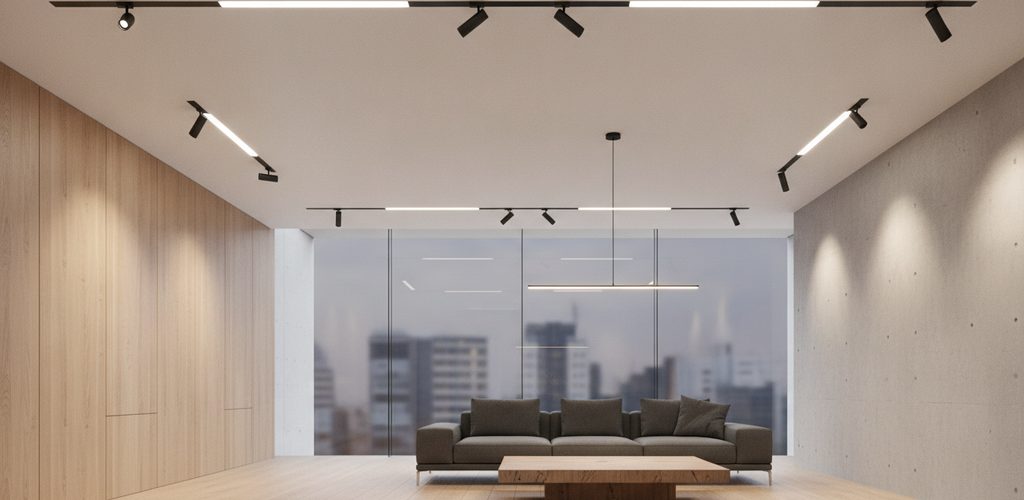

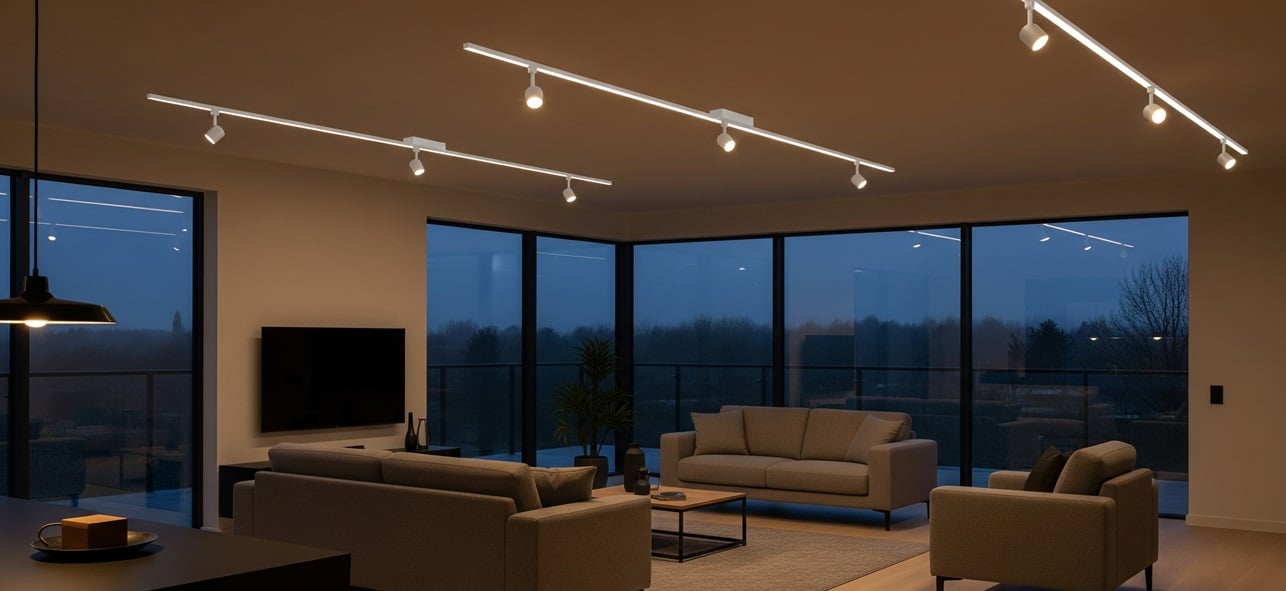

Bei einem Magnetschienensystem halten Magnete die Leuchten an der Schiene, über Kontakte erhalten sie zugleich ihren Strom. Mechanische Adapter und komplizierte Steckverbinder entfallen – Leuchten lassen sich intuitiv versetzen, ergänzen oder abnehmen.

• Leuchten ohne Werkzeug aufsetzen und abnehmen
• frei positionierbar entlang der gesamten Schiene
• sichere Kleinspannung, meist 24 V oder 48 V Gleichspannung
• durchgehende Stromversorgung ohne Unterbrechung
• verschiedene Leuchtentypen auf einer Schiene kombinierbar
• schnell umgebaut, wenn sich die Nutzung ändert

Typische Einsatzorte sind Geschäfte, Galerien und Museen, Büros, Ausstellungsflächen, Restaurants und moderne Wohnungen – überall dort, wo die Beleuchtung flexibel bleiben soll. Schienen und passende Leuchten finden Sie unter LED-Schienensysteme.

Spannung, Belastung und Abmessungen

24 V oder 48 V?

• 24 V DC: die höchste Berührungssicherheit, für Wohnung und Gewerbe. Bei höheren Leistungen sind die Schienenlängen begrenzt, und für dieselbe Leistung braucht es dickere Leitungen.
• 48 V DC: bei gleichem Strom die doppelte Leistung und längere Schienenläufe, geeignet für anspruchsvollere Anwendungen – bei fachgerechter Installation ebenfalls sicher.
• Niedervolt-Wechselspannung: eine Sonderlösung, etwa für die Kompatibilität mit bestehenden Anlagen, versorgt über Transformatoren.

Belastbarkeit und Strom

Wie viel Leistung eine Schiene verkraftet, hängt vom System ab: Standardsysteme sind für 50–100 W je Meter ausgelegt, Hochleistungssysteme für 100–200 W je Meter, Premiumsysteme für über 200 W je Meter. Der Strom auf der Schiene liegt bei 24-V-Systemen typisch bei 2–8 A, bei 48-V-Systemen bei 1–4 A. Verteilen Sie die Last möglichst gleichmäßig über die Länge.

So rechnen Sie: Leistungen aller Leuchten addieren, 20 % Reserve für einen sicheren Betrieb einplanen und den maximalen Strom der Schiene einhalten. Beispiel für eine Schiene mit 24 V und 100 W (rund 4 A):

• 10 Strahler à 8 W = 80 W – passt, mit 20 % Reserve genau an der Grenze
• 15 Strahler à 8 W = 120 W – überlastet

Auch das Netzteil (LED-Treiber) muss die Gesamtlast samt Reserve abdecken.

Profile und Längen

• Profilbreite: schmal 15–25 mm (minimalistisch), Standard 25–40 mm (universell), breit 40–60 mm (für hohe Leistungen), Sonderprofile nach Maß
• Längen: modular 1 m, 1,5 m, 2 m und 3 m; durchgehende Systeme bis 10 m ohne Stoßstelle; Sonderlängen projektbezogen

Magnethalterung, Kontakte und Kompatibilität

Haltekraft und Magnete

Die Haltekraft bestimmt, wie schwer eine Leuchte sein darf: Standardmagnete halten 5–15 kg je Leuchte, starke Magnete 15–30 kg, Sonderausführungen mehr als 30 kg. Neodym-Magnete bieten die höchste Haltekraft auf kleinem Raum und behalten ihre Magnetisierung über viele Jahre; große Hitze schwächt sie allerdings, deshalb ist eine gute Wärmeableitung der Leuchte wichtig. Ferritmagnete sind die günstigere Lösung, Hybridsysteme kombinieren beide. Maßgeblich ist immer das vom Hersteller freigegebene Leuchtengewicht.

Polcodierte Magnetsysteme richten die Leuchte automatisch richtig aus, schützen vor Fehlanschluss und führen sie über Führungselemente in Position; ein hör- oder spürbares Klicken bestätigt den Kontakt.

Elektrische Kontakte

Als besonders zuverlässig gelten federnde Kontaktstifte (Pogo-Pins); daneben gibt es in die Magnete integrierte Kontakte, Federkontakte und erste Systeme mit kabelloser Energieübertragung. Gute Kontakte haben einen Übergangswiderstand unter 0,1 Ω, sind korrosionsbeständig, vibrationsfest und leicht zu reinigen.

Kompatibilität prüfen

Einen einheitlichen Standard für Magnetschienen gibt es bislang nicht. Manche Hersteller nutzen kompatible Schnittstellen, sodass sich Leuchten verschiedener Marken kombinieren lassen. Geschlossene Systeme eines Herstellers sind dagegen optimal abgestimmt und oft besonders zuverlässig, schränken aber die Leuchtenauswahl ein. Prüfen Sie vor dem Kauf:

• Mechanik: Schienenbreite, Gewichtsgrenze mit Reserve, zulässige Einbaulage und Mindestabstände
• Elektrik: gleiche Systemspannung (24 V oder 48 V) oder Leuchten mit Weitbereichseingang, Strombedarf im Verhältnis zur Schienenkapazität, Einschaltströme und Absicherung
• Steuerung und Licht: 0–10 V, DALI, DMX oder Funk; einheitliche Lichtfarbe und Farbwiedergabe, zulässige Betriebstemperatur
• Zukunft: Erweiterungen, Ersatzteile und Abwärtskompatibilität

Stromkreise und Leuchtentypen

Ein Stromkreis oder drei?

Einfache Magnetschienen haben einen Stromkreis: Alle Leuchten werden gemeinsam geschaltet und gedimmt. Das ist günstig, schnell installiert und genügt für die Küche, kleine Läden, ergänzendes Licht im Büro oder einfache Ausstellungen – Leuchten einzeln zu steuern ist damit aber kaum möglich.

Schienen mit drei unabhängigen Stromkreisen bilden drei getrennt steuerbare Leuchtengruppen: Zonen in Einkaufspassagen, gezielt beleuchtete Exponate im Museum, Lichtszenen je nach Tageszeit im Restaurant oder Zonen nach Belegung im Büro. Gruppen gezielt abzuschalten spart zusätzlich Energie. Nicht zu verwechseln mit der klassischen 3-Phasen-Stromschiene, die mit Netzspannung arbeitet.

Leuchten für die Magnetschiene

Lichtqualität und Optik

Lichtstrom: Strahler liefern typisch 200–2.000 lm, Linearleuchten 1.000–5.000 lm je Meter, Dekorleuchten 100–1.000 lm.

Effizienz: LED-Chips erreichen 120–180 lm/W. Davon gehen in der Optik 5–15 % und in der Schiene 2–5 % verloren, hinzu kommen die Verluste des Netzteils (gute Treiber erreichen 90 % Wirkungsgrad und mehr). Vergleichen Sie deshalb stets die Lichtausbeute der kompletten Leuchte, nicht die des Chips.

Farbwiedergabe: Standard Ra 80+, hochwertig Ra 90+, Premium Ra 95+, für Spezialanwendungen Ra 97+. Lichtfarbe: Warmweiß 2.700–3.000 K, Neutralweiß 3.500–4.000 K, Kaltweiß 5.000–6.500 K oder stufenlos einstellbar von 2.700 bis 6.500 K. Wählen Sie für alle Leuchten eines Raums dieselbe Lichtfarbe und Farbwiedergabe.

Blendung: Achten Sie auf UGR-Werte passend zur Nutzung; Spezialoptiken, Blendschutzzubehör und das individuelle Ausrichten jeder Leuchte helfen zusätzlich.

Zubehör wie Wabenraster gegen Blendung, Farbfilter für Effekte, Abschirmklappen für scharf begrenztes Licht und Diffusoren für weicheres Licht erweitern die Möglichkeiten.

Anordnung, Montage und Einspeisung

Leuchten anordnen

• Allgemeinbeleuchtung: gleichmäßig entlang der Schiene, 0,5–2 m Abstand, die Lichtkegel überlappen sich.
• Akzentbeleuchtung: nach den Objekten ausrichten, Abstände nach Bedarf, auch asymmetrisch.
• Kombiniert: verschiedene Leuchtentypen, Zonen mit eigenen Aufgaben und eine klare Lichthierarchie.

Montagearten

• Decke: die häufigste Lösung – direkt an die tragende Konstruktion geschraubt, in Rasterdecken eingelassen oder bei hohen Decken abgehängt.
• Wand: senkrecht oder geneigt mit Winkelkonsolen, kombiniert mit Architekturelementen.
• Einbau: in Möbel oder Konstruktionen integriert, mit verdeckter Leitungsführung und eingelassenen Profilen.

Einspeisung und Verbinder

Eingespeist wird meist am Anfang oder in der Mitte der Schiene; lange Strecken erhalten mehrere Einspeisepunkte. Der Anschluss sitzt verdeckt im Profil und bleibt für den Service zugänglich. Verbinder koppeln Schienenabschnitte mechanisch und elektrisch in einem Teil – gerade oder als Winkel, etwa mit 90° oder 120°.

Legen Sie vorab den Schienenverlauf nach der Raumnutzung fest, berücksichtigen Sie bauliche Grenzen und andere Gewerke, und planen Sie Einspeisepunkte, Netzteile, Leitungswege, Steuerung, Dimmer und die passende Absicherung. Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft.

Steuerung und Automatisierung

• Manuell: Wandschalter, Fernbedienung, Drehdimmer zum stufenlosen Dimmen, Szenentaster.
• Zonen: Schienenabschnitte unabhängig voneinander schalten – in Kombination mit mehreren Stromkreisen, zentral oder vor Ort.
• DALI: jede Leuchte einzeln adressierbar, fein abgestuftes Dimmen, Rückmeldung über den Leuchtenstatus, umfangreiche Programmierung.
• Funk: Zigbee, Z-Wave, WLAN, Bluetooth Mesh, herstellereigene Lösungen oder Hybridsysteme aus Kabel und Funk.
• Gebäudeautomation: Einbindung in die Gebäudeleittechnik samt Klima-, Sicherheits- und Energiemanagement, Bedienung per App, Cloud oder Sprache.
• Sensoren: Präsenzmelder schalten nach Belegung, Tageslichtsensoren halten die Beleuchtungsstärke konstant, Temperatursensoren passen die Leistung an.

Material, Schutzart und Oberflächen

Material: Meist stranggepresstes Aluminium – eloxiert oder pulverbeschichtet – mit gutem Verhältnis von Festigkeit zu Gewicht; Stahlprofile für hohe Belastungen, Verbundwerkstoffe für Sonderfälle. Die Tragfähigkeit der Schienen liegt typisch bei 50–200 kg/m, die freie Spannweite zwischen zwei Befestigungspunkten bei 1–3 m.

Umgebung: Standardausführungen arbeiten von −10 bis +40 °C, erweiterte von −20 bis +50 °C, Sonderausführungen von −40 bis +60 °C; bei extremen Temperaturen sinkt die Leistung. Für Küstenklima, Chemikalien und UV-Strahlung im Außenbereich gibt es korrosionsfeste Varianten mit Schutzbeschichtung. Beschichtete Neodym-Magnete bleiben bei Temperaturwechseln und äußeren Magnetfeldern stabil; erwartet werden über 20 Jahre ohne nennenswerten Kraftverlust – auch bei Stößen, Vibrationen und häufigem Umstecken.

Oberflächen: Standard sind Weiß (RAL 9003, 9016), Schwarz (RAL 9005), Silber (Aluminium natur) und Anthrazit (RAL 7016); daneben gibt es gebürsteten Edelstahl, Bronze- und Messingoptik, RAL-Farben nach Wahl sowie strukturierte, fingerabdruckabweisende, antimikrobielle oder schwer entflammbare Oberflächen. Schlanke Profile lassen sich in Deckensysteme integrieren; hinterleuchtete Profile, integrierte LED-Streifen und farbige Akzente erweitern die Gestaltung.

Einsatzbereiche

Ihre Stärke spielt die Magnetschiene aus, wo sich die Beleuchtung oft ändert: neue Kollektionen und Produkte im Laden, Wechselausstellungen, Veranstaltungen, saisonale Dekorationen. Ob Leuchten unter Spannung umgesteckt werden dürfen, regelt der Hersteller – vorher auszuschalten schont die Kontakte. Tipp: Bewährte Anordnungen mit Fotos und Lichtplan dokumentieren, Standardkonfigurationen festlegen und das Personal einweisen.

Effizienz, Kosten und Wartung

Gegenüber Halogen-Schienensystemen spart ein LED-Magnetsystem 60–80 % Energie, gegenüber Leuchtstofflampen 40–60 % – mit Präsenz- und Tageslichtsteuerung, Zeitprogrammen und Lastabwurf noch mehr. Die besten Mid-Power-LEDs erreichen über 170 lm/W und eine Lebensdauer L70 von über 50.000 Stunden (L80: über 40.000 Stunden), sofern Aluminiumkühlkörper die Wärme gut abführen. Der Verbrauch lässt sich zentral messen und auswerten.

Wirtschaftlichkeit: Zur Investition gehören Schiene und Leuchten, Netzteile und Steuerung je Zone, Montage sowie Planung (etwa 5–15 % des Projekts). Typische Amortisationszeiten: Einzelhandel 2–4 Jahre, gewerbliche Räume 3–5 Jahre, Wohnbereich 5–8 Jahre. Die Gesamtkosten betrachtet man meist über 15–20 Jahre – mit Energie, Wartung und Entsorgung, aber auch dem Nutzen der Flexibilität: geringere Umbaukosten und eine bessere Flächennutzung.

Wartung: Schiene, Magnetkontakte, Leuchten und Optiken regelmäßig reinigen. Im gewerblichen Betrieb bewährt: monatliche Sichtkontrolle, vierteljährliche elektrische Prüfung, jährliche Gesamtinspektion mit Messung der Lichtleistung. Verschleiß zeigt sich vor allem an Kontakten und Magneten; Wartungsprotokolle, Ersatzteile auf Lager und ein geplanter Gruppentausch halten Ausfallzeiten kurz.

Absehbar sind kontaktlose Energieübertragung und vernetzte Leuchten mit Sensoren für eine vorausschauende Wartung.

Sicherheit

• Elektrisch: 24 V und 48 V DC sind deutlich sicherer als Netzspannung und bei Montage und Wartung berührungssicher. Das Netzteil schützt gegen Überstrom und Kurzschluss, je nach Anlage ergänzt durch Erdschlussüberwachung und Not-Aus; regelmäßige Prüfungen übernimmt Fachpersonal.
• Mechanisch: Schiene für die erwartete Last auslegen und sicher an der tragenden Konstruktion befestigen. Die Haltekraft muss zum Leuchtengewicht passen; wo gefordert, sichert ein zusätzliches Fangseil gegen Herabfallen.
• Magnete: Starke Magnete vorsichtig handhaben (Quetschgefahr), Monteure einweisen, Leuchten sachgerecht lagern.
• Brandschutz: wo gefordert schwer entflammbare Materialien einsetzen, auf gute Wärmeableitung achten und die Brandschutzvorgaben des Gebäudes einhalten. Die Notbeleuchtung wird separat nach DIN EN 1838 geplant.

Typische Probleme und Lösungen

Zur Diagnose: Kontakte, Ausrichtung und Befestigung prüfen, die Spannung an mehreren Punkten der Schiene messen, Stromaufnahme und Steuersignale kontrollieren, Lichtleistung, Farbkonstanz, Dimmbereich und Reaktion der Steuerung testen. Vorbeugen lässt sich mit sauberer Lastberechnung, Qualitätskomponenten, regelmäßiger Wartung und geschulten Anwendern.
