LED-Langfeldleuchten montieren: Aufbau, Abhängung und Anschluss

Ratgeber · LED-Langfeldleuchten

Direkt an der Decke oder abgehängt, im Büro oder in der feuchten Werkhalle: So gelingen Montage, Anschluss und Prüfung von LED-Langfeldleuchten mit integriertem LED-Modul – auch mit Notlicht-, Sensor- oder Dimmfunktion.

Inhalt

• Bauarten
• Werkzeug, Sicherheit, Vorbereitung
• Aufbaumontage in neun Schritten
• Abgehängte Montage
• Elektrischer Anschluss
• Prüfung nach der Montage
• Notlicht, Sensor, Dimmen, Lichtfarbe
• Energieeinsparung
• Wartung und Störungen
• Typische Fehler
• Häufige Fragen

LED-Langfeldleuchten mit fest eingebautem LED-Modul lösen die klassische Leuchtstoffleuchte ab – in Hallen, Lagern und Werkstätten ebenso wie in Büros, Läden, Garagen oder unter Vordächern. Ein Röhrenwechsel entfällt. Die Leuchten sparen viel Strom, halten länger, liefern besseres Licht, starten sofort und flackerfrei, vertragen häufiges Schalten und enthalten kein Quecksilber.

Bauarten

Staubgeschützt sind Leuchten erst ab IP5X – eine Leuchte mit IP20 schützt weder vor Staub noch vor Wasser.

Innenraumleuchten sind günstiger und oft ansprechender gestaltet. Feuchtraumleuchten sind staubdicht, strahlwassergeschützt und oft schlagfest – passende Modelle finden Sie unter LED-Feuchtraumleuchten. Beide gibt es als Aufbauleuchte direkt an Decke oder Wand – die häufigste Lösung, ideal bei niedrigen Decken – oder abgehängt an Seilen oder Ketten für hohe Räume: Das bringt das Licht näher an die Arbeitsfläche und verteilt es besser. Als Sonderausführung gibt es Leuchten mit Notlichtmodul, die bei Stromausfall über einen Akku weiterleuchten – etwa für Fluchtwege –, sowie dimmbare Leuchten.

Werkzeug, Sicherheit, Vorbereitung

• Werkzeug: Kreuz- und Schlitzschraubendreher, Bohrmaschine mit Bohrern für Beton, Holz oder Metall, Hammer, Maßband, Bleistift, Wasserwaage, Kombizange, Seitenschneider, Abisolierzange, Spannungsprüfer, stabile Leiter.
• Material: Dübel und Schrauben passend zu Untergrund und Leuchtengewicht; für abgehängte Leuchten Seil- oder Kettenabhängung mit Deckenhaken oder Ankern; Hebel- oder Steckklemmen, bei Bedarf Kabelverschraubungen – im Freien wasserdicht und mit passender Schutzart.
• Schutzausrüstung: Handschuhe, Schutzbrille (vor allem beim Bohren über Kopf), in staubiger Umgebung Arbeitskleidung und Kopfbedeckung.

Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft. Die Installation erfolgt nach DIN VDE 0100. Anzeichnen, Bohren und die mechanische Montage können geübte Heimwerker übernehmen. Dabei gilt:

• Sicherung ausschalten, gegen Wiedereinschalten sichern und kennzeichnen, Spannungsfreiheit mit dem Spannungsprüfer feststellen.
• Mit isoliertem Werkzeug und nur im Trockenen arbeiten, elektrische Teile nie mit nassen Händen berühren.
• Nur den Anschlussraum öffnen – nicht in die Elektronik des LED-Moduls eingreifen. Installationsfehler können Stromschlag oder Brand verursachen.

Die Schutzart wählen Sie passend zur Umgebung:

Planen Sie vorab Position, Platzbedarf, Zuleitung und Untergrund, bei Pendelmontage auch Höhe und Abhängesystem. Prüfen Sie Leuchte und Lieferumfang auf Schäden und Vollständigkeit, lesen Sie die Herstelleranleitung und sorgen Sie für Arbeitslicht.

Aufbaumontage in neun Schritten

1. Freischalten: Sicherung ausschalten, Spannungsfreiheit prüfen, Sicherung kennzeichnen.
2. Alte Leuchte demontieren (bei Sanierung): Leiter abklemmen und kennzeichnen (Außen-, Neutral-, gegebenenfalls Schutzleiter), Befestigung entfernen, Schäden an Decke oder Wand ausbessern.
3. Anzeichnen: Bohrpunkte nach den Befestigungslöchern oder der Anleitung markieren und mit der Wasserwaage ausrichten.
4. Bohren und dübeln: in Beton mit Steinbohrer (meist 6–8 mm), in Holz mit dünnerem Holzbohrer, in Gipskarton mit Hohlraumdübeln. Bei Feuchtraumleuchten zuerst die Montageclips festschrauben.
5. Zuleitung einführen: durch Gehäuseöffnung oder Kabelverschraubung, ausreichend lang; bei manchen Leuchten vorher die Abdeckung des Anschlussraums abnehmen. Bei Feuchtraumleuchten auf korrekte Abdichtung achten.
6. Leuchte befestigen: Innenraumleuchten anschrauben, Feuchtraumleuchten in die Clips einrasten. Schrauben fest, aber nicht zu fest anziehen, damit das Gehäuse keinen Schaden nimmt.
7. Anschließen: Adern abisolieren, nach Farbe an L, N und PE klemmen (siehe „Elektrischer Anschluss“), Kabelverschraubung abdichten.
8. Abschließen: Verbindungen auf festen Sitz prüfen, Leitungen ohne Quetschung im Gehäuse verlegen, Abdeckung schließen, Halt prüfen, Bohrstaub entfernen.
9. Testen: Sicherung einschalten – leuchten alle LED-Bereiche normal und ohne ungewöhnliche Geräusche?

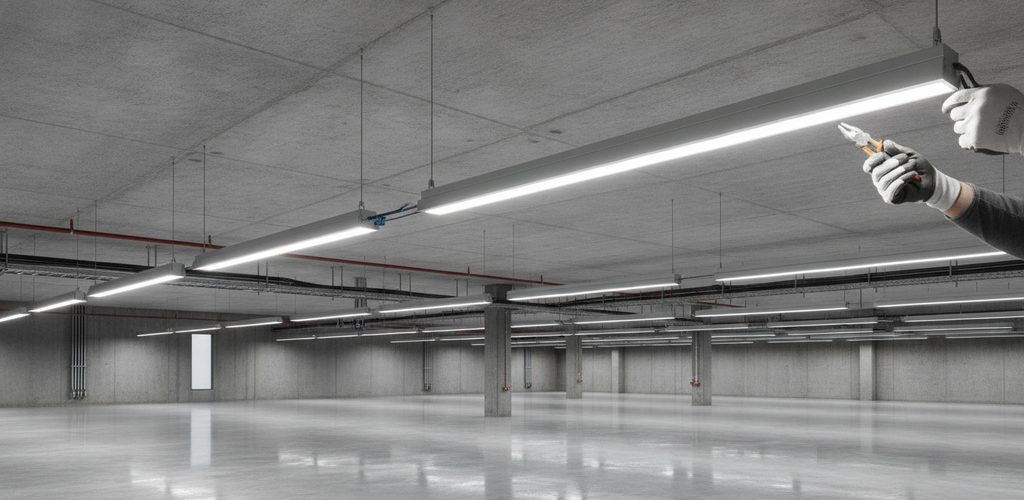

Abgehängte Montage

Freischalten und Demontage wie oben, dann:

1. Abhängung wählen und setzen: Seile (am häufigsten, unauffällig, leicht einstellbar), Ketten (für Industrieräume) oder starre Pendelrohre (am stabilsten); für Feuchtraumleuchten robuste Abhängungen, für Büroleuchten auch Design-Abhängungen. Meist genügen zwei Aufhängepunkte, bei Leuchten über 120 cm Länge sind drei oder mehr sinnvoll. Bohren, Dübel passend zur Last setzen, Deckenanker oder Haken einschrauben.
2. Zuleitung führen: am besten entlang einer Abhängung oder über ein System mit integrierter Kabelführung; die Länge großzügig bemessen.
3. Abhängung an der Leuchte befestigen: an den vorbereiteten Punkten, teils erst nach Montage von Haltern; alle Verbindungen prüfen – die Leuchte hängt dauerhaft.
4. Einhängen und ausrichten: größere Leuchten zu zweit anheben, Seile durch die Deckenanker führen, Höhe einstellen und mit Seilklemme oder Schraube sichern; Ketten mit Haken oder Karabinern einhängen. Alle Abhängungen auf gleiche Länge bringen und mit der Wasserwaage prüfen.
5. Anschließen und prüfen: wie bei der Aufbauleuchte, Leitung mit Kabelbindern entlang der Abhängung führen. Die Leuchte muss stabil hängen und darf nicht pendeln.

Elektrischer Anschluss

Je nach Leuchtentyp

• Innenraumleuchten: Klemmleiste meist direkt im Gehäuse unter einer Abdeckung, oft mit farbiger Markierung oder Anschlussbild.
• Feuchtraumleuchten: Klemmen unter abgedichteter Abdeckung, Leitung durch eine Kabelverschraubung – diese fest, aber mit Gefühl anziehen; Abdeckung sorgfältig schließen, Dichtung prüfen.
• Mit Notlichtmodul: Eine zusätzliche Klemme ist für die ungeschaltete Dauerphase bestimmt; ihre Bezeichnung variiert je nach Hersteller, maßgeblich ist das Anschlussbild. Die Dauerphase darf nicht über den Lichtschalter laufen – sonst lädt der Akku nicht.

Praxistipps

• Klemmen: ideal sind Hebel- oder Steckklemmen, im Feuchten wasserdichte Verbinder mit passender Schutzart. Keine Verbindung bleibt unisoliert.
• Abisolieren: nur so weit wie nötig, meist 8–10 mm (Angabe der Klemme beachten); außerhalb der Klemme kein blankes Kupfer. Feindrähtige Leiter erhalten Aderendhülsen.
• Durchverdrahtung: Manche Leuchten lassen sich durchschleifen – höchstens so viele je Strang, wie der Hersteller erlaubt (oft 10–15). Bei Feuchtraumleuchten alle Verschraubungen abdichten; bei vielen Leuchten die Gesamtlast des Stromkreises prüfen.
• Schalter: Geschaltet wird immer der Außenleiter L, nie Neutral- oder Schutzleiter.
• Schutzklasse: Leuchten der Schutzklasse I (Metallgehäuse) müssen geerdet sein. Leuchten der Schutzklasse II (doppelt isoliert) haben keinen Schutzleiteranschluss; ein vorhandener Schutzleiter wird isoliert abgeklemmt oder über eine dafür vorgesehene Klemme nur durchgeschleift.

Prüfung nach der Montage

• Vor dem Einschalten: Leuchte sitzt fest bzw. hängt gerade, Anschlussräume geschlossen, Verschraubungen dicht, keine Ader sichtbar.
• Erstes Einschalten: normales Aufleuchten ohne Flackern, Aussetzer, Brummen oder Knistern.
• Nach 15–30 Minuten: Das Gehäuse ist nur leicht warm, nicht heiß; alle LED-Module leuchten gleich hell und konstant.
• Feuchtraumleuchten: Verschraubungen auf Dichtheit prüfen, soweit gefahrlos möglich; im Freien nach dem ersten Regen nachsehen.
• Notlicht: Akku zuerst 24 Stunden laden, dann die Sicherung ausschalten – das Notlicht muss einschalten und so lange leuchten, wie der Hersteller angibt. Danach wieder voll laden.
• Sensor: Bewegungsmelder durch Abgehen des Erfassungsbereichs testen, Dämmerungssensor durch Abdecken; Empfindlichkeit und Nachlaufzeit einstellen.
• Dimmen: gleichmäßig über den ganzen Bereich, auf kleinster Stufe ohne Flackern. Test nach längerer Betriebszeit wiederholen – einfache Leuchten zeigen im warmen Zustand mitunter Dimmprobleme.

Notlicht, Sensor, Dimmen, Lichtfarbe

Notlichtmodul

Bei Netzausfall schaltet die Elektronik automatisch auf den Akku; die Leuchte leuchtet dann mit meist 10–25 % ihrer Leistung für 1–3 Stunden. Kehrt die Netzspannung zurück, wird der Akku selbsttätig nachgeladen. Nicht adressierbare Module schalten einfach ein, adressierbare lassen sich zentral prüfen und in der Gebäudeleittechnik überwachen. Der Akku (meist NiCd oder NiMH) hält 3–4 Jahre. Testen Sie möglichst monatlich per Testtaste oder Netzunterbrechung, dokumentieren Sie die Prüfungen und planen Sie den Akkutausch rechtzeitig. Die lichttechnischen Anforderungen regelt DIN EN 1838; passende Leuchten finden Sie unter LED-Notbeleuchtung.

Bewegungs- und Dämmerungssensor

• TIME: Nachlaufzeit nach der letzten Bewegung, je nach Modell 5 Sekunden bis 30 Minuten.
• SENS: Empfindlichkeit bzw. Reichweite, passend zur Raumgröße; bei manchen Sensoren auch der Erfassungswinkel.
• LUX: Helligkeitsschwelle von Tageslicht bis völliger Dunkelheit; eine Hysterese verhindert ständiges Schalten im Grenzbereich.

Sensorleuchten werden wie Standardleuchten angeschlossen und über kleine Schalter oder Drehregler eingestellt. Kombinierte Sensoren schalten nur bei Bewegung und zugleich ausreichender Dunkelheit.

Dimmen

Gedimmt wird per DALI (digital, jede Leuchte adressierbar), 0–10 V (analoges Signal, 0 V Minimum, 10 V Maximum), Phasenan- oder -abschnitt (der Dimmer lässt nur einen Teil jeder Sinushalbwelle durch) oder per Bluetooth bzw. WLAN und App – für Lichtszenen, tageszeitabhängige Regelung oder Gebäudeautomation. Nicht jede Leuchte ist dimmbar, die Verfahren sind untereinander nicht kompatibel, Glühlampendimmer eignen sich meist nicht: Maßgeblich sind die Herstellerangaben.

Lichtfarbe

Bei manchen Leuchten lässt sich die Lichtfarbe umschalten (etwa 3.000/4.000/6.000 K) oder stufenlos einstellen, meist von 2.700 bis 6.500 K – per Schalter an der Leuchte, durch mehrfaches Betätigen des Lichtschalters, per Fernbedienung oder App. Warmweiß (2.700–3.000 K) wirkt entspannend, Neutralweiß (4.000 K) passt zu Büros und Arbeitsbereichen, Tageslichtweiß (5.000–6.500 K) zu technischen Arbeiten mit hoher Konzentration.

Energieeinsparung

Bei gleichem Lichtstrom brauchen LED-Langfeldleuchten 40–60 % weniger Energie als Leuchtstoffleuchten: LED-Module erreichen 100–160 lm/W, Leuchtstofflampen 60–90 lm/W.

Rechenbeispiel: Bei 10 Stunden an 5 Tagen pro Woche (rund 2.600 Stunden im Jahr) spart eine 40-W-LED-Leuchte statt einer 2 × 36-W-Leuchte etwa 110–120 kWh pro Jahr, bei größeren Leuchten wie 2 × 58 W sind es 150–200 kWh. Bei 0,25 €/kWh sind das rund 28–30 € bzw. 38–50 € pro Leuchte und Jahr.

Je nach Betriebsstunden, Strompreis und ersetzter Leuchte amortisiert sich der Tausch meist in 1–3 Jahren; danach sparen die Leuchten für den Rest ihrer Lebensdauer, weitere 10–15 Jahre. Dazu kommen weniger CO₂, kein Quecksilber und weniger Abfall. Seit August 2023 dürfen T5- und T8-Leuchtstofflampen in der EU ohnehin nicht mehr in Verkehr gebracht werden.

Wartung und Störungen

Vor jeder Reinigung oder Kontrolle den Strom abschalten.

Störungen beheben

• Leuchte bleibt dunkel: Sicherung, Spannung an der Zuleitung und Anschluss prüfen, bei Sensorleuchten die Einstellungen.
• Flackern oder Aussetzer: Verbindungen kontrollieren, Netzspannung auf Schwankungen prüfen, Dimmer auf Kompatibilität.
• Nur ein Teil leuchtet: LED-Modul oder Treiber defekt – Händler oder Hersteller kontaktieren. Bei hochwertigen Leuchten lassen sich beide einzeln tauschen; das übernimmt eine Elektrofachkraft.
• Leuchte wird zu heiß: für Luftzirkulation sorgen, zulässige Umgebungstemperatur prüfen, Leuchte nicht mit Dämmung abdecken.

Typische Fehler

Häufige Fragen

Darf ich eine LED-Langfeldleuchte selbst montieren?

Die mechanische Montage ja, wenn Sie die Sicherheitsregeln einhalten. Den Netzanschluss – erst recht mit Dimmung oder Notlicht – übernimmt eine Elektrofachkraft.

Welchen Abstand sollten die Leuchten haben?

Als Faustregel das 1- bis 1,5-Fache der Montagehöhe: bei 3 m also rund 3–4,5 m. Genaue Werte liefert eine Lichtberechnung.

Wie lange hält eine LED-Langfeldleuchte?

Gute LED-Module erreichen 50.000–70.000 Stunden, bis ihr Lichtstrom auf 70 % gesunken ist – bei 10 Stunden täglich mehr als 13 Jahre. Treiber halten oft kürzer, meist 30.000–50.000 Stunden.

Kann ich einen Bewegungsmelder nachrüsten?

Meist ja: Externe Bewegungsmelder werden zwischen Zuleitung und Leuchte gesetzt, manche Hersteller bieten passende Nachrüstsensoren an.
