LED-Dimmer auswählen: Phasenabschnitt, 0–10 V, DALI und Mindestlast

Ratgeber · Dimmer und Steuerung

Flackern, Brummen, kein sauberes Minimum? Meist passt der Dimmer nicht zur LED. So wählen Sie Dimmtechnik, Bedienung und Smart-Home-Steuerung passend zu Lampen, LED-Streifen und Leuchten.

Inhalt

• Dimmtechniken im Überblick
• Kompatibilität: Mindestlast, Maximallast, Dimmkurve
• Bedienung: Taster, Funk, App und Sprache
• Installation und Inbetriebnahme
• Der passende Dimmer für jeden Raum
• Energie sparen: zwei Rechenbeispiele
• Sicherheit, Normen und Schutzart
• Fehler finden und beheben
• Wartung, Lebensdauer und Kauftipps

Der richtige Dimmer spart Energie, verlängert die Lebensdauer der LEDs und liefert für jede Situation das passende Licht. Moderne Steuerungen regeln auch die Lichtfarbe, rufen Szenen ab, schalten nach Zeitplan oder synchron zur Musik. Entscheidend bleiben die Grundlagen: Kompatibilität mit der LED, korrekte Installation und Sicherheit.

Dimmtechniken im Überblick

Die erste Frage lautet: Läuft die LED direkt an 230 V – als Lampe mit E27- oder E14-Sockel oder als Leuchte mit eingebautem Treiber – oder an einem Netzteil mit Kleinspannung wie LED-Streifen? Danach richtet sich die Dimmtechnik.

Welcher Dimmer zu welcher LED?

• LED-Lampen (E27, E14): nur Lampen mit der Kennzeichnung „dimmbar“; dazu ein LED-geeigneter Phasenabschnitt- oder Universaldimmer bzw. ein freigegebener Phasenanschnittdimmer – und immer die Mindestlast prüfen.
• LED-Streifen: 12/24-V-PWM-Dimmer zwischen Netzteil und Streifen, Konstantstrom-Dimmer für Konstantstrom-Systeme, Controller für RGB-Streifen – oder ein dimmbares Netzteil. Passende LED-Streifen gibt es ein- und mehrfarbig.
• LED-Panels und Leuchten: integrierte Dimmer, externe 0–10-V-Dimmer oder DALI für gewerbliche Anlagen – etwa LED-Panels mit dimmbarem Treiber oder dimmbare Hallenbeleuchtung mit 0–10 V und DALI.

Bauform: Drehdimmer sind am einfachsten und günstigsten, ältere Modelle aber oft nicht LED-tauglich. Schiebedimmer lassen sich feiner einstellen und haben oft einen eigenen Schalter. Touchdimmer haben keine beweglichen Teile, zeigen ihren Status per LED und sind leicht zu reinigen; kapazitive Bedienflächen reagieren schon auf Annäherung, sind hochwertig, teurer und langlebig.

Kompatibilität: Mindestlast, Maximallast, Dimmkurve

LEDs verhalten sich elektrisch anders als Glühlampen: Sie brauchen wenig Leistung und bilden eine kapazitive Last. Das ist die häufigste Ursache für Flackern, Brummen und unsauberes Schalten.

• Mindestlast: Die meisten Dimmer verlangen 10–40 W – wenige LED-Lampen erreichen das oft nicht. Abhilfe schafft ein Dimmer mit niedriger LED-Mindestlast oder ein Grundlastmodul.
• Maximallast: Weil LEDs wenig Leistung brauchen, passen mehr Leuchten an einen Dimmer. Maßgeblich ist aber die LED-Maximallast im Datenblatt – wegen der hohen Einschaltströme liegt sie meist deutlich unter der Nennlast für Glühlampen. Planen Sie 20 % Reserve ein.
• Dimmkurve: linear oder logarithmisch; die Unterschiede zeigen sich vor allem bei niedriger Helligkeit. Bessere Dimmer lassen sich kalibrieren, etwa über einstellbare Minimal- und Maximalhelligkeit.
• Kennzeichnung: „dimmbar“ auf Lampe oder Leuchte, Kompatibilitätslisten und Testprotokolle der Hersteller. Markenprodukte sind meist besser abgestimmt, günstige LEDs oft gar nicht dimmbar – setzen Sie auf erprobte Kombinationen.

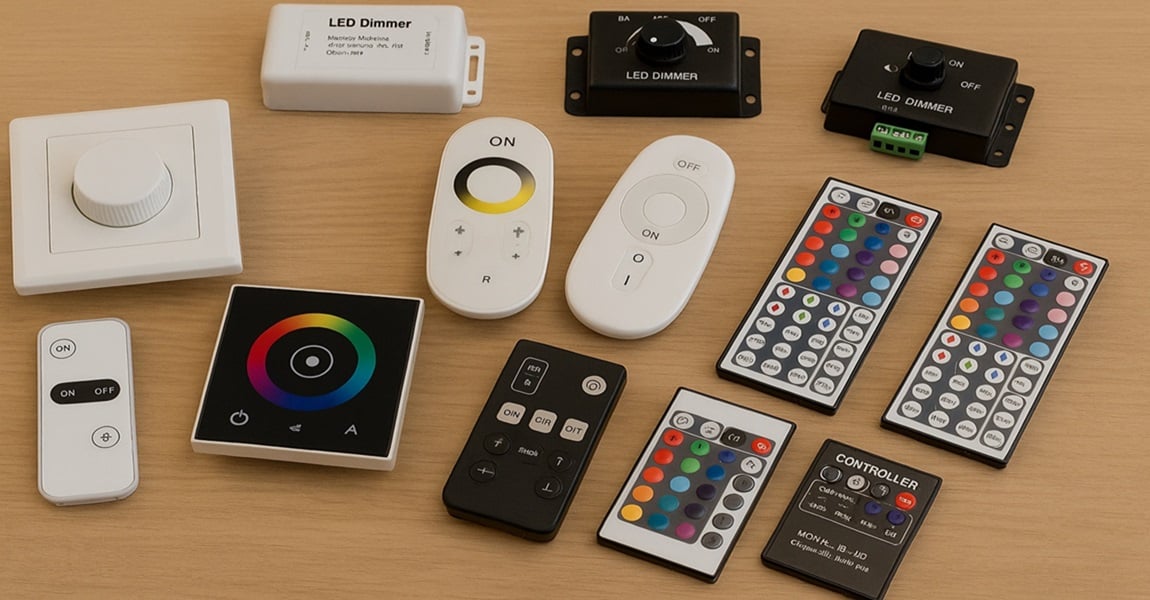

Bedienung: Taster, Funk, App und Sprache

• Wanddimmer: Schalter mit integriertem Dimmer für die Standard-Unterputzdose, in vielen Designs.
• Infrarot (IR): günstig und weit verbreitet, braucht aber Sichtverbindung und hat eine begrenzte Reichweite.
• Funk (RF): funktioniert durch Wände, 20–100 m Reichweite, mehrere Sender möglich; teurer als IR.
• Bluetooth: Steuerung per Smartphone mit Szenen, sparsam, 10–30 m Reichweite.
• WLAN: direkt im Heimnetz, über das Internet von überall bedienbar, ideal fürs Smart Home – mit höherem Standby-Verbrauch.
• Zigbee: stromsparendes Mesh-Netz, das auch große Gebäude zuverlässig abdeckt; kompatibel etwa mit Philips Hue und IKEA, braucht eine Zentrale (Bridge).
• Z-Wave: für professionelle Hausautomation, große Reichweite, stabile Verbindung, viele kompatible Geräte – teurer, aber zuverlässig.
• Matter/Thread: neuer herstellerübergreifender Standard mit sicherer Verbindung – die Zukunft des Smart Home.

Apps fassen Leuchten zu Gruppen und Szenen zusammen und schalten nach Zeitplan – als Hersteller-App, in Ökosystemen wie Philips Hue, Apple HomeKit, Google Home, Amazon Alexa und Samsung SmartThings oder mit Home Assistant (Open Source), per Cloud oder lokal. Per Sprache genügen Befehle wie „Licht im Wohnzimmer auf 50 Prozent“. Automationen reagieren auf Bewegungsmelder, simulieren Anwesenheit, passen Helligkeit und Lichtfarbe an Tageslicht und Biorhythmus an und schalten per Geofencing beim Heimkommen ein und beim Gehen aus – mit Profilen für jedes Familienmitglied.

Sicherheit und Datenschutz: verschlüsselte Kommunikation, regelmäßige Firmware-Updates, starke Passwörter und ein eigenes Netz für IoT-Geräte; Daten möglichst lokal verarbeiten, wenig in die Cloud senden und auf Offline-Fähigkeit achten.

Installation und Inbetriebnahme

Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft. Sie prüft vorab den Zustand von Leitern und Isolierung, die Absicherung, die vorhandene Schaltung und ob in der Schalterdose ein Neutralleiter liegt – viele elektronische und smarte Dimmer brauchen ihn. Gearbeitet wird nur spannungsfrei: Sicherung aus, gegen Wiedereinschalten sichern und kennzeichnen, Spannungsfreiheit mit einem zweipoligen Spannungsprüfer feststellen – ein einfacher Phasenprüfer reicht dafür nicht. Ein Foto der alten Verdrahtung und die Beachtung der Aderfarben verhindern Verwechslungen.

• Grundschaltung: Der Außenleiter L läuft über den Dimmer zur Leuchte, N und PE werden direkt verbunden.
• Mehrere Bedienstellen: Für zwei Stellen (Wechselschaltung) oder mehr (Kreuzschaltung) braucht es Dimmer mit Nebenstellen – einen Hauptdimmer plus Taster, die synchron arbeiten.
• Zentral und per Bus: KNX oder DALI steuern mehrere Lichtkreise von einer Stelle aus, mit programmierbaren Szenen.
• Funk: Funktaster sparen Leitungen und lassen sich jederzeit versetzen.

Inbetriebnahme: Alle Klemmen fest, Isolierung intakt, Verdrahtung nach Schaltplan, Metallteile geerdet. Dann den Stromkreis zuschalten, alle Dimmstufen und Bedienstellen testen, die Leistungsaufnahme messen und Minimal- sowie Maximalhelligkeit passend zur LED einstellen.

Der passende Dimmer für jeden Raum

Energie sparen: zwei Rechenbeispiele

Bei LEDs ist der Zusammenhang annähernd linear: 50 % Helligkeit bedeuten rund 50 % Verbrauch. Gedimmte LEDs bleiben zudem kühler und halten länger. Bewegungs- und Präsenzmelder, Tageslichtregelung und Zeitprogramme senken den Stromverbrauch je nach Nutzung um 30–70 % – bei mehr Komfort und weniger ermüdeten Augen.

Rechenbeispiel 1 – Wohnhaus: 10 Glühlampen à 60 W (600 W) werden durch 10 LED-Lampen à 8 W ersetzt, die im Mittel auf 70 % gedimmt sind: 10 × 8 W × 0,7 = 56 W. Ersparnis: (600 W − 56 W) ÷ 600 W = 90,7 %. Bei 6 Stunden täglich sind das 544 W × 6 h × 365 Tage ≈ 1.191 kWh pro Jahr, bei 0,35 €/kWh rund 417 €. Eine Investition von rund 540 € ist damit nach etwa 1,3 Jahren bezahlt. Den Löwenanteil bringt der Wechsel auf LED, das Dimmen den Rest.

Rechenbeispiel 2 – Nachrüstung: Fünf Dimmer inklusive Installation für rund 1.000 € sparen jährlich rund 750 kWh Strom (≈ 263 €) und 48 € für Ersatzlampen – zusammen gut 310 € pro Jahr. Die Amortisation liegt bei gut 3 Jahren.

Sicherheit, Normen und Schutzart

Die CE-Kennzeichnung ist für alle Elektroprodukte in der EU Pflicht und schließt die elektromagnetische Verträglichkeit (EMV) ein – prüfen Sie sie vor dem Kauf. Relevante Normen sind IEC 60669 (Installationsschalter einschließlich elektronischer Dimmer), IEC 61347 (Betriebsgeräte wie LED-Treiber), IEC 62386 (DALI) und EN 55015 (Funkstörungen von Beleuchtungseinrichtungen).

• IP20: trockene Innenräume – Schutz gegen Fremdkörper über 12,5 mm, kein Wasserschutz.
• IP44: Spritzwasserschutz für Bad, Küche und überdachte Außenbereiche.
• IP65: staubdicht und strahlwassergeschützt – für offene Außenbereiche und Industrie.

Brandschutz: schwer entflammbare, selbstverlöschende Kunststoffe nach UL 94 V-0 oder Metallabdeckungen mit passender Temperaturbeständigkeit, zertifizierte Bauteile, Abschaltung bei Übertemperatur, Thermosicherung und Temperaturüberwachung – und genug Wärmeabfuhr, denn Dimmer erzeugen Verlustwärme. Gegen Störungen helfen geschirmte Leitungen, Ferritfilter an den Zuleitungen und getrennt verlegte Leistungs- und Steuerleitungen.

Fehler finden und beheben

Diagnose: Sichtkontrolle, Spannung am Ein- und Ausgang messen, Last kontrollieren und mit einer Referenz-LED-Leuchte gegentesten. Fachleute nutzen zusätzlich ein Oszilloskop für das PWM-Signal, messen Oberschwingungen, prüfen Bauteiltemperaturen und die EMV.

Wartung, Lebensdauer und Kauftipps

Wartung: Alle 6 Monate Sichtkontrolle und Funktionstest, feste Anschlüsse prüfen; Bedienelemente mit weichem Tuch und neutralem Reiniger säubern – keine Scheuer- oder Lösungsmittel, kein Wasser ins Gerät. Verschleiß zeigt sich an abgenutzten Tasten und Drehknöpfen, Spiel in der Mechanik, verändertem Regelverhalten, Flackern, Geräuschen, Wärme oder Fehlermeldungen. Bei smarten Systemen die Firmware aktuell halten und die Einstellungen sichern.

Lebensdauer: mechanische Dimmer 10–20 Jahre (Drehdimmer 15–20 Jahre), elektronische 15–25 Jahre, smarte 10–15 Jahre – hier entscheidet der Software-Support. Tauschen Sie bei wiederkehrenden Störungen, Inkompatibilität mit neuen LEDs, veralteter Bedienung oder Sicherheitsbedenken; die vorhandene Verkabelung lässt sich meist weiter nutzen, modernisiert wird Raum für Raum.

Vor dem Kauf:

1. Räume sowie Typ und Anzahl der Leuchten erfassen, gewünschte Funktionen und Budget festlegen.
2. Prüfen, ob die LEDs dimmbar sind; Mindest- und Maximallast beachten und den Dimmertyp passend wählen – im Zweifel beim Hersteller nachfragen.
3. Erweiterungen, Smart-Home-Einbindung, Platz der Bedienstellen und mögliche Änderungen an der Elektroinstallation einplanen.
4. Budget grob verteilen: 40–60 % Dimmer und Steuerung, 25–35 % Installation, 10–15 % Konfiguration, 10 % Reserve.

Typische Fehler: Kompatibilität nicht geprüft, Mindestlast unterschätzt, Billigkomponenten, Arbeiten unter Spannung, falsche Verdrahtung oder ungeeignete Verbinder, fehlende Kalibrierung und keine Sicherung der Einstellungen.

Trends: lernende KI-Steuerungen, Multisensoren, die Personen zählen und Aktivitäten erkennen, Li-Fi (Datenübertragung per Licht) und die Kopplung mit Photovoltaik, Batteriespeicher und Strompreisen.
