E40-LED-Lampen statt HQL und Natriumdampf: Lumen, Gewicht, Wärme
Ratgeber · LED-Lampen E40
Der große Schraubsockel E40 sitzt in Hallen-, Straßen- und Strahlerleuchten. Wer dort Entladungs-, Glüh- oder Halogenlampen durch LED ersetzt, muss auf Lichtstrom, Gewicht, Wärme und die Elektrik der Leuchte achten.
Inhalt
- Sockel und Kenndaten
- Leistungsklassen und Lichtbedarf
- LED statt HQL, HQI und Natriumdampf
- Gewicht, Maße und Wärme
- Lichtverteilung, Lichtfarbe und Ra
- Empfehlungen nach Einsatzbereich
- Steuerung, Lebensdauer und Wartung

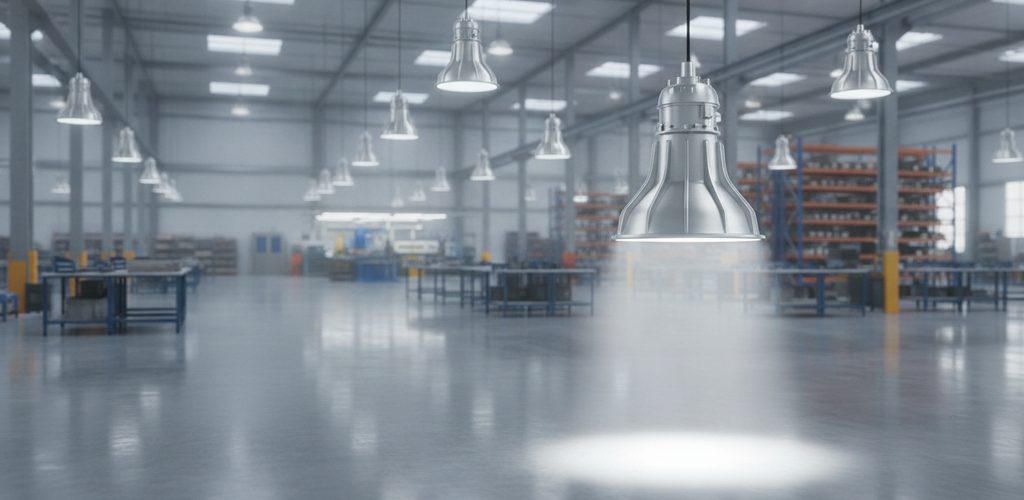

LED-Lampen mit E40-Sockel sind für Lager, Produktionshallen, Sportstätten, Parkplätze und Plätze gedacht, aber auch für Leuchten in Lofts oder Atrien mit hohen Decken. Gegenüber Entladungslampen punkten sie mit höherer Effizienz, sofortiger voller Helligkeit, bis zu 50.000 Stunden Lebensdauer und freier Wahl der Lichtfarbe.
Sockel und Kenndaten
E40 ist das große Edison-Gewinde mit 40 mm Nenndurchmesser, genormt in IEC 60061-1: oberflächenbehandeltes Messing, Isolierung aus Thermoplast, Kontakte aus Kupferlegierung. Der Sockel trägt schwere Lampen, verkraftet hohe Ströme, hat einen geringen Übergangswiderstand und bleibt bei Wärme stabil – vorhandene Leuchten lassen sich weiter nutzen.
- Netzspannung: Standard 220–240 V AC, Weitbereich 85–265 V AC, Profi-Ausführungen 100–305 V AC
- Betriebstemperatur: Standard −20 bis +40 °C, erweitert −40 bis +50 °C; bei Hitze reduziert die Lampe ihre Leistung (Derating)
- Schaltzyklen: mindestens 15.000, Standard 25.000, Premium über 50.000
Leistungsklassen und Lichtbedarf
| LED | Lichtstrom | ersetzt etwa eine Glüh- oder Halogenlampe mit | Typischer Einsatz |
|---|---|---|---|
| 12 W | 1.200–1.500 lm | 80–100 W | kleine Lager, Werkstätten, Garagen, Technikräume, hohe Wohnräume |
| 20 W | 2.200 lm | 125 W | mittlere Lager, hohe Büros, Läden, Gastronomie |
| 27 W | 2.700–3.300 lm | 150 W | große Lager, Produktionshallen, Ausstellungen, kleinere Straßen |
| 36 W | 3.600–4.500 lm | 250 W | Industriehallen, Logistikzentren, Bahnhofshallen, Plätze |
| 54 W | 5.400–6.500 lm | 400 W | große Industrie- und Lagerhallen, hohe Regallager |
| ab 80 W | ab 8.000 lm | ab 500 W | sehr große und hohe Hallen |
Die Ersatzwerte gelten für Glüh- und Halogenlampen. Entladungslampen liefern bei gleicher Leistung ein Vielfaches an Licht – siehe nächster Abschnitt.
Lichtausbeute: über 120 lm/W ausgezeichnet, 100–120 lm/W sehr gut, 80–100 lm/W gut, 60–80 lm/W Standard, darunter schwach. Den Lichtbedarf bestimmt die Beleuchtungsstärke (1 lx = 1 lm/m² auf der Fläche): Lager 100–200 lx, Produktionshallen 200–500 lx, Sportflächen 200–750 lx, Büros 300–500 lx, Verkaufsräume 300–1.000 lx. Der nötige Lichtstrom aller Lampen ergibt sich überschlägig aus:
Lichtstrom (lm) = Fläche (m²) × Beleuchtungsstärke (lx) ÷ (Ausnutzungsgrad 0,6–0,8 × Wartungsfaktor 0,8)
Für Arbeitsstätten gelten DIN EN 12464-1 und ASR A3.4; genauer rechnet eine Lichtberechnung.
LED statt HQL, HQI und Natriumdampf
In vielen E40-Leuchten stecken Entladungslampen: Quecksilberdampf (HQL), Halogen-Metalldampf (HQI) oder Natriumdampf. Vorsicht bei pauschalen Ersatzangaben: Eine 150-W-Natriumdampflampe liefert rund 15.000 lm und erreicht inklusive Vorschaltgerät rund 100 lm/W – allerdings mit Ra 25 und 2.000 K. Eine E40-LED-Lampe mit 27 W und 3.000 lm bringt nur ein Fünftel davon, dafür mit Ra 80+ und 3.000–6.500 K. Bei 110–130 lm/W bräuchte eine LED-Lampe für 15.000 lm rund 115–135 W. Vergleichen Sie immer Lumen und prüfen Sie, ob nicht eine komplette LED-Hallenleuchte oder eine LED-Straßenleuchte die bessere Lösung ist.
Die oft genannten 50–70 % Energieeinsparung gegenüber Natriumdampf erreichen Sie, wenn die Beleuchtung neu dimensioniert wird: gerichtetes statt rundum abgestrahltes Licht mit weniger Verlusten in der Leuchte, Lichtstrom passend zum Bedarf, dazu Dimmung und Sensoren.
| LED im Vergleich zu | Einsparung | Lebensdauer | Weitere Unterschiede |
|---|---|---|---|
| Natriumdampflampe | 50–70 % | 2- bis 3-fach (50.000 statt 15.000–24.000 h) | sofort hell statt 3–5 Minuten Anlauf, kein Vorschaltgerät, vibrationsfest, dimmbar, kein Quecksilber |
| Halogenlampe | 80–90 % | 10- bis 20-fach (Wechsel alle 10–15 statt 1–2 Jahre) | Oberfläche 40–60 °C statt 250–300 °C |
| Leuchtstofflampe | 30–50 % | 2- bis 3-fach | kein Vorschaltgerät, flimmerfrei, sofort hell auch bei Kälte |
Eine 500-W-Halogenlampe liefert 10.000 lm bei 20 lm/W, eine 80-W-LED-Lampe dieselben 10.000 lm bei 125 lm/W – 84 % weniger Energie. Die meisten Halogenlampen sind in der EU ohnehin vom Markt genommen, Kompaktleuchtstofflampen mit integriertem Vorschaltgerät dürfen seit Februar 2023 nicht mehr in Verkehr gebracht werden.
Rechenbeispiel: Eine 36-W-LED-Lampe ersetzt eine 250-W-Glüh- oder Halogenlampe und spart 214 W. Bei 12 Stunden Betrieb täglich sind das 2,57 kWh pro Tag und 938 kWh pro Jahr – bei 0,25 €/kWh rund 235 € pro Lampe und Jahr. Je nach Betriebsstunden und bisheriger Technik amortisieren sich E40-LED-Lampen in 6 Monaten bis 2 Jahren.
Umrüstung: Die meisten E40-LED-Lampen brauchen direkte Netzspannung. Vorschalt- und Zündgerät der Entladungslampe werden ausgebaut oder überbrückt, die Verdrahtung angepasst und die Funktion geprüft – nach den Angaben des Lampenherstellers. Die Leuchte bleibt erhalten, die Modernisierung geht schnell und günstig. Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft. Ausgebaute Entladungslampen enthalten Quecksilber und gehören unzerbrochen in die Altlampensammlung.
Gewicht, Maße und Wärme
- Mechanisch: Größe und Gewicht der LED-Lampe, Platz in der Leuchte, Einbaulage und Zugang für den Wechsel prüfen. Leistungsstarke Maiskolbenlampen (Corn) sind oft länger und schwerer als die Lampe, die sie ersetzen – Fassung und Leuchte müssen das Gewicht tragen, besonders bei waagerechter Einbaulage.
- Elektrisch: Netzspannung, zulässige Höchstleistung der Leuchte, Dimmertyp sowie vorhandene Vorschalt- und Zündgeräte.
- Thermisch: zulässige Betriebstemperatur der Lampe, Belüftung der Leuchte, Wärmemanagement und Derating. Ideal sind rund 25 °C Umgebungstemperatur; in geschlossenen und hermetischen Leuchten staut sich Wärme.
Maiskolbenlampen liefern den höchsten Lichtstrom rundum (360°) und sind der typische Ersatz für Entladungslampen; zylindrische T-Formen sind kompakt, gut gekühlt und für geschlossene Leuchten geeignet. Aluminiumgehäuse leiten die Wärme am besten ab, Kunststoff ist leichter und günstiger, eher für den Wohnbereich. Ein Opaldiffusor gibt weiches, blendarmes Licht, eine klare Abdeckung maximalen Lichtstrom, Mikrooptik exakt geformte Lichtkegel. Typische Leuchten sind Reflektor-, Hallen- und Feuchtraumleuchten, Mast-, Strahler- und Tunnelleuchten sowie Decken- und Pendelleuchten im Gewerbe.
Lichtverteilung, Lichtfarbe und Ra
Rundum strahlende Lampen (360°) ersetzen Entladungslampen in der Allgemeinbeleuchtung; Lampen mit 270–300° nutzen in Leuchten mit Reflektor den Lichtstrom besser, gerichtete (120–180°) bündeln das Licht verlustarm auf Arbeitsbereiche. Für die Qualität zählen die Gleichmäßigkeit U0 = Emin / Ø, die Blendung – UGR < 19 im Büro hängt von der Leuchte ab, nicht von der Lampe – sowie Flimmeranteil (unter 3 %) und Stroboskopeffekt (niedriger SVM-Wert), vor allem an Maschinen.
| Lichtfarbe | Einsatz |
|---|---|
| Warmweiß 2.700–3.000 K | Restaurants, Hotels, Wohn- und Gemeinschaftsräume, Kultur |
| Neutralweiß 3.500–4.000 K | Büros, Einkaufszentren, Ausstellungen, Bildung |
| Kaltweiß 5.000–6.500 K | Industrie, Lager, Sport, Kliniken, Labore |
| Tageslicht ab 6.500 K | Grafik- und Druckbetriebe, Gesundheitswesen, Forschung, Fotostudios |
Daneben gibt es Extra-Warmweiß mit 2.200 K für Wellness sowie 10.000 K für industrielle Sonderanwendungen. Ra 70–80 genügt für Lager, Technikräume und Parkplätze; Ra 80–90 ist Standard für Büros, Läden, Restaurants und Sport – DIN EN 12464-1 fordert Ra 80 für die meisten Arbeitsplätze. Ra 90+ brauchen Galerien, Boutiquen, Arztpraxen und Grafikbetriebe.
Empfehlungen nach Einsatzbereich
| Bereich | Leistung je Lampe | Licht und Hinweise |
|---|---|---|
| Produktionshalle | 36–80 W je nach Höhe | 300–500 lx, 5.000–6.500 K, Ra 80+ |
| Lager | 27–54 W | 150–300 lx, neutral- bis kaltweiß, Ra 70+, wartungsarm |
| Logistikzentrum | 54–80 W | hohe Beleuchtungsstärke, Dauerbetrieb rund um die Uhr |
| Laden, Einkaufszentrum | 18–36 W | 3.000–4.000 K je nach Sortiment, Ra 85+, dimmbar |
| Büro mit hoher Decke | 18–27 W | 4.000 K, Ra 80+, flimmerfrei, blendarme Leuchte |
| Restaurant, Hotel | 12–27 W | 2.700–3.000 K, hohe Ra, dimmbar |
| Fitness, Sporthalle | 27–54 W bzw. 36–80 W | 5.000–6.500 K, Sporthalle 300–750 lx, blendarm |
| Schule, Bibliothek, Wellness | 18–36 W | neutralweiß; bei Feuchte Leuchte mit passender Schutzart |
| Klinik | 27–54 W | 6.500 K, Ra 90+ |
| Museum, Galerie | 18–36 W | exakte Farben, wenig UV, dimmbar |
| Wohnraum mit hoher Decke | 12–18 W | 2.700–4.000 K, Ra 80+, dimmbar |
Steuerung, Lebensdauer und Wartung
E40-Lampen haben nur zwei Kontakte: Dimmbare Modelle regelt ein Phasendimmer oder ein Funksystem (WLAN, Bluetooth, Zigbee oder Z-Wave als Mesh-Netz für größere Anlagen). DALI, 1–10 V oder 0–10 V setzen Leuchten mit separatem Treiber und Steuerleitung voraus – wer Hallen tageslichtabhängig dimmen will, plant mit dimmbaren LED-Hallenleuchten. Weil LED-Lampen sofort hell sind und häufiges Schalten verkraften, lohnen sich Bewegungsmelder, Tageslichtsensoren und Zeitprogramme, die mit Entladungslampen kaum sinnvoll waren.
Die Lebensdauer hängt von Temperatur und Belüftung, Netzqualität (stabile Spannung, geringe Oberschwingungen, Überspannungsschutz) und Umgebung ab – Feuchtigkeit, Staub, Chemikalien und Vibrationen verkürzen sie. L70, L80 und L90 geben an, wie viel Prozent des Anfangslichtstroms nach der Bemessungszeit noch erreicht werden; B10 bzw. B50 nennen den Anteil der Lampen, der diesen Wert unterschreiten darf. Die Farbverschiebung (Δuv) bleibt bei guten LEDs minimal.
- Spannung abschalten, Spannungsfreiheit feststellen, Leuchte, Kontakte, Isolation und Schutzleiter prüfen.
- Von stabiler Leiter oder Hubarbeitsbühne mit Absturzsicherung arbeiten, in Hallen möglichst zu zweit; alte Lampe abkühlen lassen, LED-Lampe vorsichtig eindrehen.
- Lichtfarbe, Flimmerfreiheit und Dimmung testen, Arbeit dokumentieren.
Gereinigt wird ausgeschaltet und abgekühlt, trocken oder leicht feucht ohne aggressive Mittel; dazu Dichtungen, Belüftung, Dimmung und Automatik prüfen. Leuchtet eine Lampe nicht, prüfen Sie Sicherung, Kontakte und Dimmer – nach einer Umrüstung auch, ob Vorschalt- und Zündgerät wirklich entfernt sind. Flackern deutet auf Dimmer, Netzqualität, Hitze oder Kontakte, eine veränderte Lichtfarbe auf Alterung oder Überhitzung.
Checkliste: Fläche, Deckenhöhe und Zahl der Leuchten; Beleuchtungsstärke und Brenndauer; Lichtstrom, Lichtfarbe und Ra; Maße, Gewicht und Passform; Betriebstemperatur und Schutzart der Leuchte; Dimmung; photometrische Daten, Prüfzertifikate und LED-Chips namhafter Hersteller. Passende Modelle finden Sie unter LED-Lampen.
