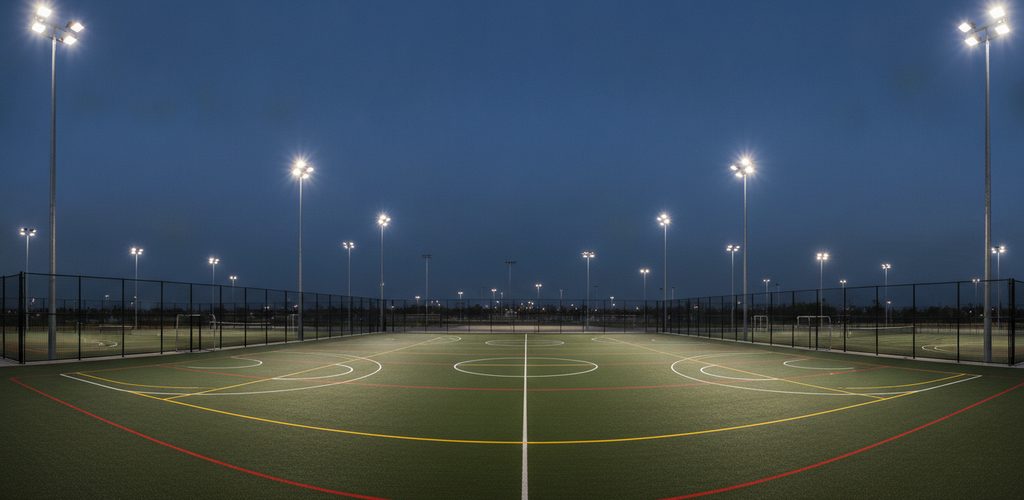

Multifunktionsspielfeld beleuchten: Lux, Masthöhe, Amortisation

Ratgeber · Multifunktionsspielfeld

Fußball, Basketball, Tennis und Schulsport auf einer Fläche: welche Beleuchtungsstärke die Nutzungen brauchen, wie Sie Strahler, Masthöhe und Steuerung planen und wann sich LED-Flutlicht rechnet.

Inhalt

• Warum LED-Flutlicht
• Beleuchtungsstärke und Gleichmäßigkeit
• Planung und Rechenbeispiel
• Lichtfarbe, Schutzart, Optik und Masten
• Steuerung und Vernetzung
• Wirtschaftlichkeit und Finanzierung
• Lichtverschmutzung und Nutzen für die Gemeinde
• Trends
• Häufige Fragen

Gutes Licht ist auf einem Multifunktionsspielfeld kein technisches Detail: Es verlängert die Nutzung vom Frühjahr bis in den Winter und vom Morgen bis in den späten Abend, erhöht die Sicherheit und macht die Anlage zum lebendigen Treffpunkt. LED-Flutlicht ist sparsam, langlebig und bietet guten Sehkomfort für viele Sportarten und Freizeitaktivitäten.

Warum LED-Flutlicht

• Effizienz: Moderne LED-Systeme für Sportflächen erreichen 120–160 lm/W, deutlich mehr als Halogen-Metalldampf- oder Natriumdampflampen. Die Umrüstung spart 50–80 % Energie – wichtig für öffentliche Anlagen und Schulsportplätze mit knappem Budget.
• Lebensdauer: Hochwertige LED-Außenleuchten halten 50.000–100.000 Betriebsstunden, bei üblicher Nutzung 15–25 Jahre. Herkömmliche Lampen müssen alle 2–5 Jahre getauscht werden – mit Kosten für Ersatzlampen, Personal und Ausfallzeiten.
• Lichtqualität: Farbwiedergabe Ra 80–90 für natürliche Farben, gleichmäßige Verteilung ohne helle und dunkle Flecken, präzise Lichtlenkung mit wenig Blendung und Störlicht. Mit hochwertigen Treibern arbeiten LED-Strahler flimmerfrei – anders als manche ältere Technik.
• Sofort hell, gut steuerbar: keine Anlaufzeit wie bei Entladungslampen; Dimmen, Zonen und programmierbare Lichtszenen für verschiedene Nutzungen.
• Umwelt: kein Quecksilber, weniger CO₂, weniger Abfall und weniger Lichtverschmutzung.

Beleuchtungsstärke und Gleichmäßigkeit

Am Anfang steht die Bedarfsanalyse: Welche Sportarten werden gespielt, auf welchem Niveau – Freizeit oder Wettkampf? Wie häufig wird die Anlage genutzt (intensiv genutzte Plätze brauchen besonders robuste Systeme), und zu welchen Tageszeiten?

Ebenso wichtig ist die Gleichmäßigkeit U0 = Emin / Ø: Auf Multifunktionsspielfeldern sollte sie idealerweise bei mindestens 0,7 liegen. Maßgeblich für Sportstätten ist die DIN EN 12193. Je nach Sportart gelten unterschiedliche Schwerpunkte:

Programmierte Lichtszenen schalten je nach Sportart die passende Beleuchtung – mehr Komfort bei geringerem Verbrauch.

Planung und Rechenbeispiel

Lichtplanungssoftware ermittelt Anzahl und Typ der Leuchten, optimiert Anordnung und Ausrichtung, weist Beleuchtungsstärke und Gleichmäßigkeit nach, visualisiert das Ergebnis und zeigt mögliches Störlicht in der Umgebung.

Rechenbeispiel: Spielfeld 40 × 20 m mit 300 lx

1. Fläche: 40 m × 20 m = 800 m².
2. Nutzlichtstrom: 800 m² × 300 lx = 240.000 lm müssen auf dem Spielfeld ankommen.
3. Verluste: Strahler am Spielfeldrand bringen nur einen Teil ihres Lichts auf die Fläche, und Leuchten altern. Ausnutzungsgrad und Wartungsfaktor ergeben zusammen grob 0,5 – installiert werden müssen also rund 480.000 lm.
4. Anschlussleistung: Bei 120 lm/W sind das rund 4.000 W, verteilt etwa auf 8–10 Strahler à 400–500 W. Die vereinfachte Rechnung ohne Verluste (240.000 lm ÷ 120 lm/W = 2.000 W) ergibt nur die Hälfte der nötigen Leistung.

Die Überschlagsrechnung ersetzt keine Lichtberechnung, ist aber eine gute Plausibilitätsprüfung für Angebote.

Normen und Vorschriften

• Anforderungen an Beleuchtungsstärke und Gleichmäßigkeit nach DIN EN 12193,
• Vorgaben zu Lichtverschmutzung und Störlicht – für neue Außenbeleuchtung verlangt das Bundesnaturschutzgesetz, Tiere und Pflanzen vor Lichtemissionen zu schützen,
• Anforderungen an die Energieeffizienz,
• Sicherheit der Elektroinstallation im Freien nach DIN VDE 0100 – der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft,
• Vorgaben der Sportverbände, wenn offizielle Wettkämpfe stattfinden sollen.

Lichtfarbe, Schutzart, Optik und Masten

Lichtfarbe und Farbwiedergabe

• 2.700–3.500 K (warmweiß): für Sport weniger geeignet, kann die Aufmerksamkeit senken.
• 4.000–5.000 K (neutralweiß): guter Kompromiss zwischen Komfort und Leistung.
• 5.000–6.500 K (tageslichtweiß): optimal für Sport, mehr Kontrast und Wachheit.

Empfohlen werden 4.000–6.000 K. Die Farbwiedergabe sollte mindestens Ra 70 betragen, damit Mannschaften, Bälle und andere Objekte sicher erkannt werden.

Schutzart

IP65 – staubdicht und geschützt gegen Strahlwasser aus allen Richtungen – genügt für die meisten Anlagen. Bei extremer Witterung wählen Sie IP66 (starkes Strahlwasser) oder IP67 (zeitweiliges Untertauchen).

Optik

Breitstrahlende Optiken leuchten große Flächen von wenigen Montagepunkten aus, asymmetrische beleuchten das Feld vom Rand aus mit wenig Blendung, kombinierte Systeme optimieren die Abdeckung bei möglichst wenigen Leuchten. Moderne Optiken reduzieren zudem Streulicht außerhalb der Spielfläche. Passende Strahler finden Sie unter LED-Beleuchtung für Sportplätze.

Masten und Montagehöhe

Üblich sind Montagehöhen von 6–12 m, je nach Spielfeldgröße, Leistung der Strahler und gewünschter Abdeckung. Möglich sind freistehende Masten in den Ecken oder entlang der Längsseiten, in den Ballfangzaun oder andere Infrastruktur integrierte Masten oder die Wandmontage an angrenzenden Gebäuden. Berücksichtigen Sie neben der Lichttechnik auch Windlast, Wartungszugang und die Wirkung auf die Umgebung.

Steuerung und Vernetzung

• Grundfunktionen: Schalter für die ganze Anlage oder Teile davon, Zeitschaltuhr nach Belegungsplan, Dämmerungsschalter und gestaffeltes Einschalten der Stromkreise, das Einschaltstromspitzen im Netz begrenzt.
• Erweiterte Steuerung: Dimmung nach Bedarf, getrennt schaltbare Zonen, Bewegungs- und Präsenzmelder, Bedienung per App oder Webinterface und Kopplung mit dem Buchungssystem, sodass das Licht zur gebuchten Zeit automatisch einschaltet.
• Vernetzte Systeme (IoT): Fernüberwachung, vorausschauende Wartung anhand von Betriebsdaten, automatische Anpassung an Nutzung und Wetter, Anbindung an Wetterstationen, Kameras, Zugangskontrolle, Energiemanagement oder die Beschallung bei Veranstaltungen sowie Berichte zu Nutzung und Verbrauch. Gegenüber einfacher Steuerung sind so zusätzlich bis zu 30–40 % Energieeinsparung möglich.

Wirtschaftlichkeit und Finanzierung

Zur Investition gehören Leuchten und Steuerung, Masten und Konsolen, Installation und Inbetriebnahme sowie Planung und gegebenenfalls Zertifizierung. Dem stehen 50–80 % weniger Stromverbrauch, geringere Wartungskosten, eine lange Lebensdauer und zusätzliche Einsparungen durch intelligente Steuerung gegenüber. Indirekt profitieren Betreiber von mehr Nutzungsstunden, möglichen Mieteinnahmen, einer höheren Attraktivität für Nutzer und Veranstalter und weniger Unfällen dank besserer Sicht.

Rechenbeispiel mit 0,25 €/kWh. Bei der Umrüstung einer bestehenden Anlage zählt die gesamte LED-Investition (12.000 € ÷ 2.980 € ≈ 4,0 Jahre), beim Vergleich zweier Neuanlagen nur die Mehrkosten von 6.000 € (≈ 2,0 Jahre). Die Lebensdauer des Systems liegt bei 15–20 Jahren.

Finanziert werden kann das Projekt aus eigenen Haushaltsmitteln, über Energiespar-Contracting (Finanzierung aus den künftigen Einsparungen), durch Sponsoring lokaler Unternehmen oder per Crowdfunding und Beiträgen der Nutzer. Prüfen Sie außerdem aktuelle Förderprogramme von Bund, Ländern und Kommunen.

Lichtverschmutzung und Nutzen für die Gemeinde

Lichtverschmutzung beeinträchtigt Ökosysteme, die menschliche Gesundheit und die Himmelsbeobachtung. Dagegen helfen:

• Leuchten mit genau definierter Lichtverteilung, ausgerichtet ausschließlich auf die Spielfläche,
• Blenden und Abschirmungen gegen Streulicht,
• Zonen und Dimmung, damit nur die nötigen Bereiche in der nötigen Stärke leuchten,
• automatisches Abschalten spät am Abend – besser sanft gedimmt als abrupt,
• Lichtquellen mit geringerem Blauanteil, besonders in den Nachtstunden.

Für die Gemeinde zahlt sich gutes Licht vielfach aus: Sport ist auch am Abend möglich, wenn viele Menschen Freizeit haben; gut beleuchtete Flächen schrecken Vandalismus ab; Schul- und Vereinssport gewinnen Zeit, und Abendveranstaltungen bringen unterschiedliche Alters- und Bevölkerungsgruppen zusammen.

Trends

• LED-Technik: Lichtausbeuten von 200 lm/W und mehr, tageszeit- und nutzungsabhängige Lichtfarbe, Quantenpunkte und neue Materialien für bessere Farbwiedergabe.
• Steuerung: lernende Systeme, die Nutzungsmuster vorhersagen, umfassende Sensornetze, autonome Optimierung und Einbindung in die städtische Infrastruktur.
• Energie: Photovoltaik direkt an der Beleuchtungsanlage, Batteriespeicher für tagsüber erzeugten Strom, Hybridlösungen und Energy Harvesting aus der Bewegung der Nutzer.
• Ökologie: tierfreundliches Lichtspektrum, Masten aus nachhaltigen Materialien und eine harmonische Einbindung in Landschaft und Grün.

Häufige Fragen

Ist LED-Flutlicht fernsehtauglich?

Ja. Für Übertragungen professioneller Wettkämpfe braucht es allerdings höhere Beleuchtungsstärken (typisch 1.000 lx und mehr), eine Farbwiedergabe über Ra 90, flimmerfreie Technik, eine konstante Lichtfarbe und eine Ausrichtung, die verschiedene Kamerawinkel berücksichtigt.

Wie oft muss die Anlage gewartet werden?

Sichtkontrolle monatlich, Reinigung ein- bis zweimal jährlich, Prüfung von Anschlüssen und Verkabelung einmal jährlich, lichttechnische Messung alle 2–3 Jahre. Die Treiber sind je nach Qualität und Betriebsbedingungen meist nach 8–10 Jahren fällig, die LED-Module in den ersten 10–15 Jahren in der Regel nicht.

Welche Fehler passieren bei der Planung am häufigsten?

Zu wenige Leuchten und damit ungleichmäßiges Licht, eine falsche Montagehöhe mit Blendung oder harten Schatten, keine Analyse von Umgebung und Störlicht, eine unterschätzte Steuerung, nicht ausreichend wetterfeste Leuchten, übersehene Vorschriften und Normen, eine zu knapp dimensionierte Elektroinfrastruktur und fehlender Schutz gegen Vandalismus und mechanische Beschädigung.

SMD, COB oder MCOB – welche LED-Technik?

SMD-LED sind am weitesten verbreitet und bieten ein gutes Preis-Leistungs-Verhältnis für kleine und mittlere Plätze. COB-LED liefern mehr Licht aus kleiner Fläche mit besserem Wärmemanagement für größere Anlagen. MCOB (Multiple Chip on Board) verbindet die Vorteile beider Bauarten mit hoher Effizienz und Lebensdauer – für professionelle Anwendungen. Mindestens ebenso wichtig ist die Qualität von Treiber, Optik und Wärmemanagement.
