LED-Panel in Gipskarton- oder Rasterdecke einbauen: Anleitung

Ratgeber · Einbau-LED-Panels

Eingebaute LED-Panels schließen bündig mit der Decke ab – das Licht scheint direkt aus der Fläche zu kommen. So bauen Sie Panels in Gipskarton- und Rasterdecken ein, schließen sie sicher an und vermeiden die zehn häufigsten Fehler.

Inhalt

• Werkzeug und Material
• Vorbereitung
• Einbau Schritt für Schritt
• Anschluss und Zusatzfunktionen
• Sicherheit und Normen
• Die zehn häufigsten Fehler
• Prüfung nach der Montage
• Wartung und Lebensdauer
• Energieeffizienz
• Häufige Fragen

Einbau-LED-Panels passen in Gipskarton-, Raster- und andere Unterdecken und bieten gleichmäßiges Licht bei niedrigem Verbrauch und langer Lebensdauer – eine Auswahl finden Sie unter LED-Panels.

Werkzeug und Material

Werkzeug: Bohrmaschine, Kreuz- und Schlitzschraubendreher, Wasserwaage, Maßband, Bleistift, Cuttermesser für Gipskarton, Stichsäge oder Lochsäge für den Ausschnitt, Kombizange, Abisolierzange, Stehleiter oder stabiler Tritt und – falls vorhanden – ein Leitungs- und Rohrsucher.

Material: LED-Panel mit Einbaurahmen, Leitungen mit passendem Querschnitt (falls die vorhandenen zu kurz sind), Verbindungsklemmen, Gips oder Acryl zum Verspachteln der Kanten (bei Gipskarton) und saubere Handschuhe für das Panel.

Vorbereitung

1. Lieferumfang prüfen: Üblicherweise gehören LED-Panel, Einbaurahmen und LED-Treiber dazu – alles vollständig und unbeschädigt?
2. Position festlegen: Panels gleichmäßig verteilen, damit das Licht gleichmäßig wird. Nicht direkt über Wärmequellen wie Heizung oder Kamin setzen. Über Arbeitsflächen ist meist mehr Licht nötig. Hindernisse in der Unterdecke (Träger, Lüftung, Rohre) vorher ausschließen.
3. Deckenaufbau klären: Art und Stärke der Unterdecke ermitteln, bei Gipskarton auch den Verlauf der tragenden Profile.
4. Leitungen orten: Zuleitung finden, neue Leitungswege planen und mit dem Leitungssucher Bohr- und Sägeschäden vermeiden.
5. Ausschnitt anzeichnen: Position und Ausschnittmaß genau markieren. Der Ausschnitt ist bei den meisten Panels etwas kleiner als das Panel selbst – die genauen Maße stehen in der Anleitung.
6. Herstelleranleitung lesen: Jedes Panel hat seine Besonderheiten.

Keine Leitung an der gewünschten Stelle? Möglich sind eine neue Leitung vom nächsten geeigneten Punkt (oft mit Eingriff in Decke oder Wand), ein Panel mit Akku (begrenzte Laufzeit, meist weniger Leistung), eines mit integrierter Solarladung (nur für bestimmte Anwendungen) oder eine Position näher an der vorhandenen Leitung. Für dauerhafte Innenbeleuchtung ist die neue Leitung trotz Mehrkosten meist die beste Lösung.

Einbau Schritt für Schritt

Schritt 1: Strom abschalten

Sicherung ausschalten, gegen Wiedereinschalten sichern und mit einem zweipoligen Spannungsprüfer die Spannungsfreiheit an der Einbaustelle feststellen.

Schritt 2: Ausschnitt herstellen

Gipskartondecke:

1. Ausschnittmaß laut Herstellerangabe auf die Decke übertragen und mit der Wasserwaage ausrichten.
2. Prüfen, ob an der Stelle tragende Profile verlaufen – wenn ja, die Position verschieben.
3. Ausschnitt mit Cuttermesser oder Stichsäge vorsichtig heraustrennen.
4. Kanten glätten, damit sie gerade und sauber sind.

Rasterdecke: Die Deckenplatte an der gewünschten Stelle herausnehmen. Ist das Panel kleiner als die Platte, schneiden Sie den passenden Ausschnitt in die vorhandene Platte.

Schritt 3: Anschluss vorbereiten

Zuleitung bis zum Ausschnitt führen – lang genug, um sie bequem am LED-Treiber des Panels anzuschließen. Bei Bedarf eine Abzweigdose in der Nähe des Ausschnitts setzen.

Schritt 4: Einbaurahmen einsetzen

Manche Panels brauchen zuerst einen Einbaurahmen: Rahmen in den Ausschnitt setzen, auf festen Sitz prüfen und Federn oder Klammern auf die Stärke Ihrer Unterdecke einstellen.

Schritt 5: Treiber anschließen

Leiter nach dem Schaltbild der Anleitung an den LED-Treiber anschließen (siehe nächster Abschnitt), alle Verbindungen fest und isoliert ausführen und den Treiber neben dem Ausschnitt so in die Decke legen, dass er später für den Service erreichbar bleibt.

Schritt 6: Panel einsetzen

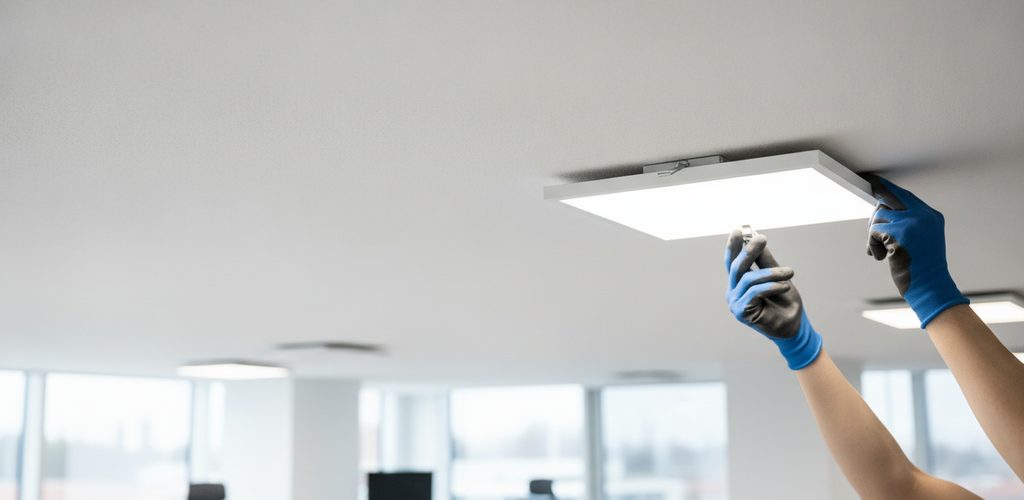

Bei Panels mit Federhaltern die Federn zum Panel hin anklappen, das Panel in den Ausschnitt schieben und die Federn langsam loslassen, sodass sie das Panel gegen die Decke drücken. Das Panel muss fest sitzen und darf nicht überstehen.

Schritt 7: Feinarbeiten

Fingerabdrücke und Staub entfernen, die Fugen um das Panel bei Gipskarton bei Bedarf verspachteln und prüfen, ob das Panel bündig und fest sitzt.

Anschluss und Zusatzfunktionen

Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft. Bei ausgeschalteter Sicherung werden die Leiter aus der Decke so angeschlossen:

• Außenleiter (L): braun oder schwarz
• Neutralleiter (N): blau
• Schutzleiter (PE): grün-gelb

Geeignete Klemmen verwenden, alle Verbindungen fest und isoliert ausführen und die Leitungen ohne Zug verlegen, damit sie nicht beschädigt werden.

Dimmen, RGB und Farbtemperatur

• Dimmen: Die Dimmbarkeit muss im Datenblatt stehen – fehlt die Angabe, ist das Panel nicht dimmbar. Prüfen Sie den geforderten Dimmertyp (TRIAC, DALI oder 0–10 V), schließen Sie die Steuerleitungen nach Schaltbild an und verwenden Sie nur kompatible Dimmer. Ein ungeeigneter Dimmer verursacht Flackern oder beschädigt das Panel.
• RGB: alle Steuerleitungen nach dem Farbcode der Anleitung anschließen, RGB-Controller bzw. Empfänger der Fernbedienung anschließen und die Fernbedienung bei Bedarf mit dem Panel koppeln.
• Einstellbare Farbtemperatur: die Leitungen für die Farbtemperatur sowie Controller bzw. Empfänger nach Anleitung anschließen.
• Bewegungsmelder und Zeitschaltuhren: mit den meisten Panels kombinierbar. Prüfen Sie, ob das Panel häufiges Schalten verträgt (die meisten modernen tun das) und ob Sensor oder Zeitschaltuhr für die LED-Last ausgelegt sind – manche älteren Sensoren brauchen eine Mindestlast, die ein LED-Panel nicht erreicht. Im Zweifel ausdrücklich LED-taugliche Geräte wählen.

Sicherheit und Normen

Arbeiten Sie nur spannungsfrei und mit isoliertem Werkzeug, stellen Sie die Stehleiter sicher auf (am besten mit einer zweiten Person), gleichen Sie die Anschlussleistung der Panels mit der Belastbarkeit des Stromkreises ab und halten Sie die Herstellervorgaben ein. Für das Errichten elektrischer Anlagen gilt in Deutschland die DIN VDE 0100, im Bad zusätzlich DIN VDE 0100-701 mit den Bereichen 0, 1 und 2; für medizinisch genutzte Räume gelten besondere Anforderungen. Speziell bei Einbau-Panels gilt außerdem:

• Belüftung: Um Panel und Treiber genug Platz für die Wärmeabfuhr lassen.
• Keine Dämmung: Panel und Treiber nicht mit Dämmmaterial abdecken, sofern der Hersteller es nicht ausdrücklich erlaubt – sonst droht Überhitzung.
• Schutzart: In Feuchträumen wie dem Bad nur Panels mit mindestens IP44 einsetzen. Für den Außenbereich sind normale Einbau-Panels nicht gedacht; dort braucht es ausdrücklich dafür freigegebene Panels mit IP65 oder höher – sie sind meist teurer und in weniger Größen und Designs erhältlich.

Die zehn häufigsten Fehler

1. Falsche Ausschnittmaße: Ist der Ausschnitt zu groß, hält das Panel nicht; ist er zu klein, passt es nicht hinein. Herstellermaße genau einhalten.
2. Tragende Profile durchtrennt: Ohne Ersatz wird die Unterdecke instabil, im schlimmsten Fall stürzt ein Teil herab.
3. Zu wenig Platz für den Treiber: Ohne Raum zur Wärmeabfuhr sinkt seine Lebensdauer.
4. Schlechte Verbindungen: Lose oder unzureichend isolierte Verbindungen können Kurzschluss oder Brand verursachen.
5. Halterung falsch eingestellt: Federn oder Klammern müssen zur Deckenstärke passen, sonst fällt das Panel mit der Zeit heraus.
6. Offene Fugen: Spalten um das Panel lassen Wärme entweichen und verursachen Zugluft – das erhöht die Heizkosten.
7. Wärmedämmung über dem Panel: nur zulässig, wenn der Hersteller sie ausdrücklich erlaubt.
8. Steuerleitungen falsch verdrahtet: Bei RGB, Dimmung und einstellbarer Farbtemperatur besonders sorgfältig anschließen.
9. Keine Leitungen für spätere Funktionen: Wer künftig dimmen oder fernsteuern möchte, legt die Leitungen gleich mit – nachträglich ist das deutlich aufwendiger.
10. Zu viele Panels an einem Stromkreis: Jeder Stromkreis ist begrenzt belastbar; bei Überlastung löst die Sicherung aus.

Prüfung nach der Montage

• Sichtprüfung: Panel bündig mit der Decke, Fugen unsichtbar oder gleichmäßig, Oberfläche ohne Schäden, Fingerabdrücke oder Staub, Schutzfolien entfernt, Umgebung sauber und unbeschädigt.
• Anschlüsse: alle Verbindungen fest, keine losen oder blanken Adern, Isolierung mechanisch nicht belastet, Treiber richtig platziert und ausreichend belüftet.
• Funktionstest: Das Panel leuchtet gleichmäßig und ohne Flackern. Dimmbare Panels über den gesamten Bereich dimmen, bei RGB-Panels Farbwechsel und Übergänge, bei einstellbarer Lichtfarbe den Wechsel der Farbtemperatur testen, ebenso alle Funktionen von Fernbedienung oder App.

Wartung und Lebensdauer

• Reinigung: alle 3–6 Monate, in staubiger Umgebung öfter, mit einem trockenen, weichen Mikrofasertuch und bei ausgeschaltetem Strom. Nur milde Reiniger für LED-Panels oder Elektronik verwenden, keine Scheuermittel.
• Diffusor: Er sorgt für die gleichmäßige Lichtverteilung – Verschmutzung kostet spürbar Effizienz.
• Verbindungen: mindestens einmal jährlich kontrollieren; dafür muss das Panel eventuell teilweise ausgebaut werden. Flackern, schwankende Helligkeit oder ungewöhnliche Geräusche deuten auf ein Problem mit Anschluss oder Treiber hin.
• Treiber tauschen: Bei Störungen ist meist der LED-Treiber defekt – als Ersatz einen Treiber mit identischen Parametern verwenden. Fallen die LEDs selbst aus, muss in der Regel das ganze Panel getauscht werden, denn einzelne LEDs sind meist nicht austauschbar.

Hochwertige Einbau-Panels sind für 30.000 bis 50.000 Betriebsstunden ausgelegt – bei 8 Stunden täglich etwa 10 bis 17 Jahre. Die tatsächliche Lebensdauer hängt von Treiberqualität, Betriebstemperatur, Schalthäufigkeit und Spannungsschwankungen ab; oft fällt der Treiber vor den LEDs aus.

Vergilbter Diffusor: Bei älteren Panels altert der Kunststoff und vergilbt; rückgängig machen lässt sich das kaum. Möglich sind eine Reinigung mit milder Seifenlauge, der Tausch des Diffusors (falls möglich) oder ein neues Panel mit vergilbungsbeständigerem Diffusor. Längeres Sonnen- bzw. UV-Licht hilft nur in Einzelfällen, denn UV-Strahlung lässt viele Kunststoffe selbst altern.

Energieeffizienz

• Lichtausbeute: 80 lm/W und mehr sind ein guter Wert, über 100 lm/W ein sehr guter.
• Bedarfsgerecht planen: Größe und Anzahl der Panels nach dem tatsächlichen Lichtbedarf des Raums wählen.
• Dimmen: nur so viel Licht wie nötig.
• Sensoren: Bewegungs-, Präsenz- und Tageslichtsensoren senken den Verbrauch deutlich.
• Zonen: Licht nur dort, wo es gebraucht wird, statt die ganze Fläche zu beleuchten.
• Lichtfarbe: Kaltweiß ab 5.000 K ist meist effizienter als Warmweiß mit 2.700–3.000 K.
• Gute Treiber: Sie wandeln die Energie effizienter um und verlängern die Lebensdauer.
• Saubere Diffusoren: Staub schluckt Licht.

Häufige Fragen

Was unterscheidet ein Einbau-Panel von einem Aufbau-Panel?

Das Einbau-Panel sitzt in einem Ausschnitt der Decke und schließt bündig mit ihr ab; das Aufbau-Panel wird auf die Decke montiert und steht vollständig hervor. Einbau-Panels wirken ruhiger und minimalistischer, setzen aber eine abgehängte Decke oder einen Deckenausschnitt voraus.

Kann ich ein Einbau-Panel in eine Betondecke setzen?

Ja, aber das ist deutlich aufwendiger: Für den Ausschnitt im Beton braucht es Spezialwerkzeug und Erfahrung. Alternativ bauen Sie eine Gipskartondecke oder eine „Insel“ nur an der Stelle des Panels. Ein Eingriff in die tragende Decke kann die Statik beeinträchtigen – sprechen Sie ihn immer mit einem Fachmann ab.

Wie viel Einbautiefe brauche ich?

Meist 50–100 mm, je nach Modell und Treiber. Flache Panels mit externem Treiber kommen mit 30–40 mm aus, der Treiber braucht dann aber an anderer Stelle Platz in der Decke. Maßgeblich ist das Datenblatt des jeweiligen Panels.

Passen LED-Panels in eine Rasterdecke?

Ja, dafür sind sie ideal: Panels in den Standardmaßen von Rasterdecken, meist 60 × 60 cm oder 60 × 120 cm, ersetzen einfach eine Deckenplatte – ohne Umbau der Decke. Messen Sie das Rastermaß vorher nach, denn Rastersysteme unterscheiden sich. Auch alte Rasterleuchten mit Leuchtstoffröhren lassen sich so ersetzen, mit besserer Lichtausbeute, längerer Lebensdauer und niedrigeren Betriebskosten; statt des Vorschaltgeräts versorgt dann ein LED-Treiber das Panel. Passende Modelle: Rasterleuchten und Einlegeleuchten.

Wie viele Panels braucht ein Raum?

Als Faustwert für die Allgemeinbeleuchtung gelten 200–300 lm pro m², für Arbeitsbereiche 300–500 lm/m². Den Gesamtbedarf teilen Sie durch den Lichtstrom eines Panels. Rechenbeispiel Wohnzimmer mit 20 m²: 20 m² × 250 lm/m² = 5.000 lm; bei 2.000 lm je Panel ergibt 5.000 ÷ 2.000 = 2,5, also 3 Panels. Für Arbeitsstätten nach DIN EN 12464-1 ersetzt die Faustformel keine Lichtberechnung.

Was tun, wenn das Panel flackert oder brummt?

Typische Ursachen sind ein inkompatibler Dimmer, lose Verbindungen, ein defekter Treiber oder Störungen durch andere Elektrogeräte. Prüfen Sie zuerst alle Anschlüsse und testen Sie das Panel ohne Dimmer. Bleibt das Problem, den Treiber tauschen oder den Hersteller kontaktieren.
