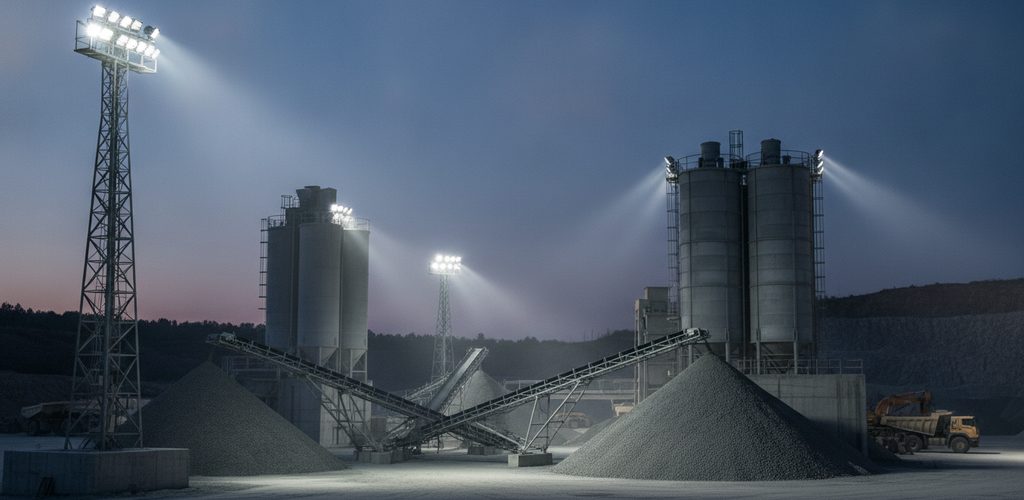

Betonwerk und Steinbruch beleuchten: Flutlicht, Masten und Schutzart

Ratgeber · Betonwerke und Steinbrüche

Staub, Vibrationen, Witterung und oft Betrieb rund um die Uhr: So planen Sie die LED-Beleuchtung von Betonwerken und Steinbrüchen – von den Zonen über Lichtmasten bis zu Steuerung und Amortisation.

Inhalt

Steinbruch mit Abbauwänden
Weitläufige Flächen, steile Wände, schweres Gerät: Steinbrüche stellen hohe Anforderungen an die Beleuchtung.

In Betonwerken und Steinbrüchen gehört gute Beleuchtung zur Infrastruktur: Sie schützt die Beschäftigten, hält die Abläufe effizient und senkt die Betriebskosten.

Warum LED

  • Effizienz: Eine Glühlampe setzt nur wenige Prozent der Energie in sichtbares Licht um, der Rest wird zu Wärme; LEDs schaffen ein Vielfaches davon. Gegenüber herkömmlichen Anlagen sparen sie 50–80 % Energie – auf großen Arealen ein erheblicher Kostenfaktor.
  • Lebensdauer: Entladungslampen müssen oft schon nach 5.000–10.000 Betriebsstunden getauscht werden, hochwertige LED-Leuchten erreichen 50.000–100.000 Stunden, im Dauerbetrieb also bis zu 11 Jahre ohne Wechsel – ein großer Vorteil an schwer erreichbaren Stellen im Steinbruch oder auf hohen Anlagenteilen eines Betonwerks.
  • Robustheit: LEDs vertragen extreme Temperaturen, Vibrationen schwerer Maschinen, Staub, Feuchtigkeit und Witterung. Glühfaden oder Glaskolben, die brechen könnten, gibt es nicht.
  • Sofort volles Licht: Hochdruck-Entladungslampen brauchen eine Anlaufzeit, LEDs liefern sofort 100 % – wichtig, wenn nach einem Stromausfall oder im Notfall schnell wieder Sicht nötig ist.
  • Präzise Lichtlenkung: Linsen und Reflektoren bringen das Licht genau dorthin, wo gearbeitet wird; Blendung und Lichtverschmutzung sinken.

Planung: Zonen, Normen, Leuchten

Bedarf ermitteln

Teilen Sie das Gelände in Funktionszonen mit unterschiedlichem Lichtbedarf ein: Zufahrten und Verkehrswege, Umschlag- und Ladeflächen, Produktion und Aufbereitung, Lagerflächen, Verwaltung und Sozialräume sowie Sicherheits- und Randbereiche. Berücksichtigen Sie außerdem die Arbeitszeiten (Tag, Nacht, Dauerbetrieb), saisonale Schwankungen, Tätigkeiten mit erhöhtem Lichtbedarf und die Wege schwerer Fahrzeuge und Maschinen.

Normen

Für Arbeitsplätze im Freien gilt die DIN EN 12464-2 mit Mindestwerten der Beleuchtungsstärke je Tätigkeit, für Hallen, Werkstätten und Büros die DIN EN 12464-1. In Deutschland konkretisiert die ASR A3.4 die Anforderungen an die Beleuchtung von Arbeitsstätten; hinzu kommen die Vorgaben zur Unfallverhütung.

Leuchten

In Bestandsanlagen findet man noch Halogenstrahler als Provisorium (die meisten Halogenlampen sind in der EU bereits vom Markt genommen), Natriumdampflampen auf sehr großen Flächen und Halogen-Metalldampflampen, wo gute Farbwiedergabe zählt. Erste Wahl ist heute LED.

Worauf Sie bei der Auswahl achten

Lichtbedarf überschlagen

Faustformel: Lichtstrom (lm) = geforderte Beleuchtungsstärke (lx) × Fläche (m²).

Beispiel: Eine Umschlagfläche im Betonwerk mit 1.000 m² soll 150 lx erhalten: 150 lx × 1.000 m² = 150.000 lm. Mit LED-Flutlichtstrahlern à 10.000 lm ergibt das 150.000 lm ÷ 10.000 lm = 15 Leuchten.

Dieses Ergebnis ist nur eine Untergrenze. In der Praxis kommen Korrekturfaktoren hinzu, unter dem Strich sind meist mehr Leuchten nötig:

Für komplexe Flächen ist eine Lichtberechnung mit Planungssoftware wie DIALux der sichere Weg.

Anordnung und Installation

Arbeitsbereich in einem Steinbruch
Lichtmasten am Rand der Arbeitsflächen werfen weniger Schatten.

Lichtmasten und Lichttürme

Für große Flächen im Steinbruch und auf Materialhalden: Montagehöhe je nach Flächengröße 8–30 m, Masten am Rand der Arbeitsflächen, damit möglichst wenig Schatten entsteht, und Flutlichtstrahler mit asymmetrischer Lichtverteilung für eine effiziente Ausleuchtung.

Verkehrswege, Rampen und Förderbänder

Gleichmäßige Leuchtenabstände sorgen für gleichmäßiges Licht. Richten Sie die Leuchten so aus, dass Fahrer und Maschinenführer nicht geblendet werden, und sehen Sie an Kreuzungen und Ladestellen mehr Licht vor.

Hallen, Werkstätten und Büros

Wand- und Deckenleuchten richten sich nach Raumhöhe, Arbeitsebene, Tätigkeit und geforderter Beleuchtungsstärke; bewährt ist die Kombination aus Allgemein- und Arbeitsplatzbeleuchtung.

Mobile Beleuchtung

Für vorübergehende Arbeiten gibt es mobile Lichtmasten mit eigener Stromversorgung und tragbare LED-Strahler. Eine Notbeleuchtung überbrückt den Ausfall der Hauptbeleuchtung.

Installation und Schutz

  • Normen für Elektroanlagen im Freien einhalten (DIN VDE 0100), Erdung und Überspannungsschutz vorsehen. Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft.
  • Sicheren Abstand zu brennbaren Materialien halten; in explosionsgefährdeten Bereichen dürfen nur explosionsgeschützte Leuchten mit ATEX-Zulassung eingesetzt werden.
  • Standsicherheit von Masten und Tragkonstruktionen auch bei Sturm und Witterung sicherstellen.
  • Leuchten mit mindestens IP65, Korrosionsschutz durch geeignete Materialien und Oberflächen, gute Wärmeableitung und Schutz gegen mechanische Beschädigung.
  • Kabelquerschnitte so bemessen, dass die Verluste gering bleiben, Kabelwege gegen Beschädigung schützen, die Anlage in Abschnitte gliedern (erleichtert die Wartung) und die Sicherheitsbeleuchtung mit einer Ersatzstromversorgung absichern.

Steuerung und Automatisierung

  • Manuell für kleinere Anlagen: Schalter für einzelne Kreise oder Leuchtengruppen, Zeitschalter für das automatische Abschalten, Dimmer.
  • Automatisch: Zeitschaltuhren und Astro-Uhren, die sich nach dem Tageslicht richten, Bewegungsmelder, Dämmerungssensoren und Kombinationen davon.
  • Zentral: Leitsystem mit Überwachung und Fernzugriff, Auswertung von Verbrauch und Auslastung, Anbindung an Sicherheitstechnik und Produktionslinien – auf weitläufigen Arealen kombiniert mit autarken Einheiten, die per Funk kommunizieren.
  • Intelligent und vernetzt (IoT): Dimmen nach Bedarf, Anpassung an Tageszeit und Wetter, vorausschauende Wartung anhand der realen Betriebsstunden, Funkkommunikation zwischen den Komponenten, Ferndiagnose, Firmware-Updates und Einbindung in weitere IoT-Systeme des Betriebs.
  • Zonensteuerung: logische Zonen mit eigenen Lichtszenen je Tätigkeit, kaskadenweises Zuschalten entlang der Wege von Personen und Fahrzeugen und Vorrang für kritische Bereiche, wenn die Leistung begrenzt ist.

Wirtschaftlichkeit

  • Energie: 50–80 % Einsparung gegenüber Entladungslampen (Halogen-Metalldampf, Natriumdampf), bis zu 90 % gegenüber Halogen- und Glühlampen.
  • Wartung: seltener Lampentausch, weniger Einsätze von Personal und Hubarbeitsbühnen, weniger Stillstand durch ausgefallenes Licht.
  • Gesamtkosten (TCO): Investition, Stromkosten über die Lebensdauer, Wartung und Service sowie mögliche Fördermittel gehören in die Rechnung.

Die Investition amortisiert sich meist in 2–5 Jahren, je nach Betriebsstunden, Strompreis, ersetzter Technik und Investitionshöhe – im Dauerbetrieb oder beim Ersatz sehr ineffizienter Lichtquellen auch in weniger als 2 Jahren.

Besonderheiten je Bereich

Betonwerke

Besonderes Augenmerk verdienen Misch- und Dosieranlage, Be- und Entladezonen, Silos und Vorratsbunker sowie Leitstand und Bedienplätze. Gefordert sind Staubschutz ab IP66, Zuverlässigkeit im Dauerbetrieb, gute Farbwiedergabe für die Qualitätskontrolle der Materialien und möglichst wenig Blendung für die Fahrer schwerer Maschinen.

Steinbrüche

Typisch sind weitläufige Flächen in zerklüftetem Gelände, senkrechte Wände und Böschungen, die ebenfalls Licht brauchen, wechselnde Arbeitsplätze und extremes Wetter. Bewährt haben sich hohe Lichtmasten mit leistungsstarken Flutlichtstrahlern, mobile Lichtanlagen für temporäre Arbeitsplätze, vibrationsfeste Leuchten und asymmetrische Strahler für die Abbauwände.

Fahr- und Umschlagflächen

Hindernisse und Gefahrenstellen müssen gut sichtbar, Fahrbahnränder und kritische Punkte hervorgehoben sein, ohne Fahrer und Maschinenführer zu blenden; das Lichtniveau sollte zur Fahrgeschwindigkeit passen. Das gelingt mit asymmetrisch strahlender Wegebeleuchtung, kontrastreich beleuchteten Gefahrenstellen, Systemen, die bei Bewegung heller schalten, sowie Warn- und Signalleuchten.

Häufige Fragen

Welche Schutzart brauchen Leuchten im Außenbereich?
Mindestens IP65, besser IP66 oder höher. Die erste Ziffer 6 steht für vollständigen Staubschutz, die zweite Ziffer 5 bzw. 6 für Schutz gegen Strahlwasser bzw. starkes Strahlwasser aus beliebiger Richtung.
Welche Lichtfarbe ist richtig?
In der Regel 4.000–6.000 K. Neutral- bis kaltweißes Licht lässt Details besser erkennen, erhöht den Kontrast und hilft, in Nachtschichten aufmerksam zu bleiben. Die genaue Wahl hängt von der Tätigkeit ab.
Wie lässt sich die Modernisierung finanzieren?
Neben dem Kauf kommen Energiespar-Contracting (Finanzierung aus den künftigen Einsparungen), Leasing und „grüne“ Kredite zu günstigeren Konditionen infrage. Prüfen Sie aktuelle Förderprogramme von Bund, Ländern und Kommunen.
