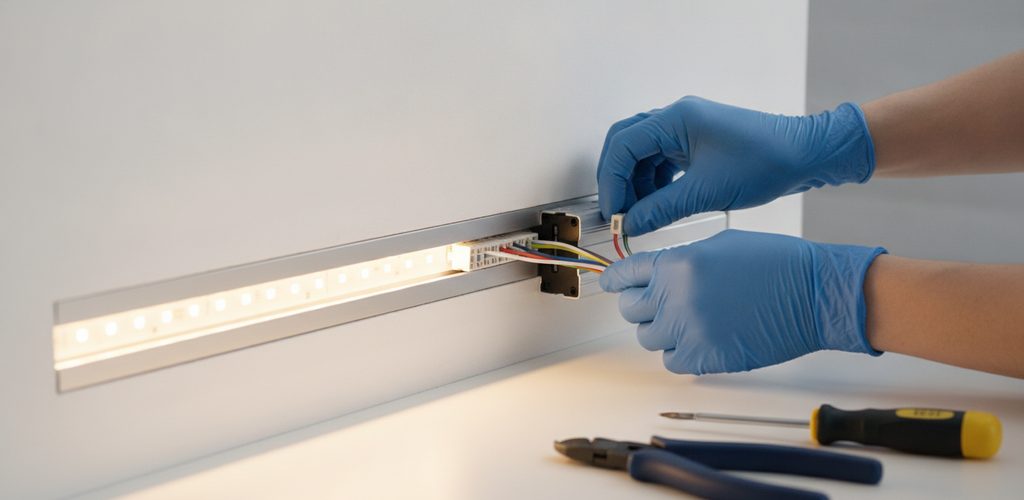

LED-Zubehör installieren: Verbinder, Klemmen, Leitungen und Netzteil

Ratgeber · LED-Zubehör

Viele Störungen in LED-Anlagen entstehen nicht an der LED selbst, sondern an Klemmen, Steckern und Leitungen. So wählen, montieren und prüfen Sie Verbinder, Kabel, Netzteil und Controller.

Inhalt

• Streifentypen und Grundausstattung
• Klemmen und Klemmleisten
• Steckverbinder
• LED-Streifen verbinden
• Leitungen und Querschnitte
• Netzteil und Controller montieren
• Arbeitsablauf und Werkzeug
• Sicherheit, Normen und Schutzarten
• Fehlersuche
• Häufige Fragen

Gutes Zubehör verhindert Kurzschlüsse, Überhitzung und Wackelkontakte, erleichtert Wartung und Austausch und sorgt für ein sauberes Bild.

Streifentypen und Grundausstattung

Das Zubehör richtet sich nach dem Streifen: 12 V ist im Wohnbereich am verbreitetsten, 24 V eignet sich wegen des geringeren Spannungsabfalls für lange Strecken, 230-V-Streifen laufen direkt am Netz und erfordern eine besondere Installation. Für Küche und Bad gibt es spritzwassergeschützte Streifen (IP44, IP54), für außen und Pool wasserdichte (IP65, IP67, IP68). Nach Lichtfarbe unterscheidet man einfarbige Streifen, RGB, RGBW bzw. RGBWW (RGB plus weiße LED) und CCT mit einstellbarer Farbtemperatur.

Zur Grundausstattung gehören ein Netzteil mit der Spannung des Streifens und mindestens 20 % Leistungsreserve (außen mit passender Schutzart), Einspeise- und Streifenverbinder, Verlängerungsleitungen, eine Bedienung (Schalter, Dimmer, RGB-/RGBW-Controller oder Smart-Home-Steuerung) sowie Alu-Profile, Diffusoren, Endkappen und Clips. Wärmeleitband und Wärmeleitkleber (für Metall) verbessern die Kühlung, Silikon dichtet wasserdichte Verbindungen ab. Streifen finden Sie unter LED-Streifen.

Klemmen und Klemmleisten

Klemmleisten: Reihenklemmen auf der Hutschiene ordnen viele Verbindungen übersichtlich, mit Trennplatten, Brücken und Beschriftung. Lüsterklemmen sind günstig, aber nur begrenzt belastbar. Klemmen in Abzweigdosen mit IP-Schutz eignen sich für außen und Feuchträume, LED-Verteilerklemmen speisen mehrere Abgänge und enthalten teils eine eigene Absicherung.

Kennwerte: Bemessungsspannung meist 250–750 V AC (im LED-Kreis liegen nur 12–24 V DC an), Bemessungsstrom typisch 10–32 A – in LED-Anlagen fließen meist 1–6 A –, Anschlussquerschnitt 0,5–6 mm². Isolierstoff Polyamid oder Polycarbonat, Kontakte aus blankem, vernickeltem oder versilbertem Kupfer, Temperaturbereich −20 bis +85 °C, außen mindestens IP44.

Praxis: Klemmen mindestens 20 % über dem erwarteten Strom auslegen. Leiter je nach Klemme oder Stecker 5–10 mm abisolieren (bei Klemmen meist 8–10 mm), feindrähtige Leiter mit Aderendhülsen versehen und abstehende Drähtchen entfernen – sie verursachen Kurzschlüsse. Schraubklemmen mit dem empfohlenen Drehmoment (meist 0,5–1,2 Nm) anziehen, nicht überdrehen und bei Vibrationen nachziehen. Leiter farbig kennzeichnen und beschriften, für größere Anlagen einen Schaltplan anlegen.

Steckverbinder

Steckverbinder ersparen Löten und Klemmen und erleichtern Wartung und Erweiterung. Standard an 12- und 24-V-Netzteilen sind DC-Hohlstecker 5,5 × 2,1 mm oder 5,5 × 2,5 mm, daneben gibt es kleinere mit 3,5 mm Außendurchmesser. Schnellverbinder, auch werkzeuglos, verlängern (I), bilden Ecken (L) oder Abzweige (T). Wasserdichte Verbinder (IP65–IP68) sind verschraubt mit Gummidichtung oder gelgefüllt für Erdreich und Dauernässe. Für Sonderfälle gibt es Mini-AMP (kompakt), JST (klein, an LED-Modulen) und Molex (für höhere Ströme).

Innen genügen unauffällige Verbinder bis etwa 5 A, außen braucht es mindestens IP65 sowie UV- und Temperaturbeständigkeit, in Gewerbe und Industrie über 10 A, viele Steckzyklen und eine Verriegelung. Typisch sind bis 250 V AC oder 48 V DC, 1–20 A, unter 5 mΩ Kontaktwiderstand und 100 bis 10.000 Steckzyklen. Gute Verbinder haben vernickelte oder vergoldete Kontakte, rasten sicher ein und zeigen die Polarität deutlich.

Praxis: Polzahl, Polarität und Strombelastbarkeit prüfen, jede Verbindung zugentlasten, Schraubverbinder nicht überdrehen. Außen Kontaktfett gegen Oxidation und zusätzlich Schrumpfschlauch verwenden, im Erdreich nur Gel- oder IP68-Verbinder. Bei mehrpoligen Steckern die Belegung notieren.

LED-Streifen verbinden: Lötstelle, Clip oder Stecker

Streifen werden gelötet, mit lötfreien Clips verbunden oder über vorkonfektionierte Verbinder mit Kabel angeschlossen – gerade, als L (90°), T, X oder flexibel für beliebige Winkel. Die Polzahl muss zum Streifen passen, sonst drohen Kurzschluss oder schlechter Kontakt:

Der Verbinder muss zur Streifenbreite passen: 8 mm (schmal, einfarbig), 10 mm (Standard), 12 mm (RGB, höhere Leistung), ab 15 mm (Spezial- und Hochleistungsstreifen). Clips kontaktieren mit Nadeln, die die Kontaktflächen durchstechen, oder mit Federkontakten; Kombiausführungen fixieren den Streifen zusätzlich. IP20-Verbinder gehören in trockene Räume, wasserdichte (IP65–IP68) sind mit Gel, Silikon oder Polyurethan abgedichtet.

Löten

1. Bei wasserdichten Streifen die Silikonschicht über den Kontakten entfernen, die Kontaktflächen mit Isopropylalkohol reinigen und auf Oxidation prüfen.
2. Etwas Flussmittel auftragen.
3. Mit einem temperaturgeregelten Feinlötkolben bei 320–350 °C und dünnem Lötzinn löten – höchstens 2–3 Sekunden pro Kontakt.
4. Die Lötstelle muss glänzend sein und darf nicht auf Nachbarbahnen überlaufen; nach dem Abkühlen Flussmittelreste entfernen.
5. In wasserdichten Anlagen mit Schrumpfschlauch oder Silikon schützen und die Silikonschicht erneuern.

Clips und Stecker

Clip öffnen, den Streifen so einlegen, dass die Kontakte genau auf den Flächen sitzen, Polarität prüfen (R-G-B-V+), schließen, bis er hörbar einrastet, und mit leichtem Zug testen. Vorkonfektionierte Verbinder werden aufgeschoben und verriegelt oder angelötet und mit Kleber oder Schrumpfschlauch gesichert. Lötfreie Verbinder sind schneller montiert, können aber einen höheren Übergangswiderstand haben und sich bei Temperaturwechseln lockern – wichtige Anlagen deshalb löten.

Abdichten: Für IP65–IP67 wasserdichte Verbinder mit Gummidichtung plus Silikon, für IP68 (unter Wasser) nur Gelverbinder für dauerhaftes Untertauchen oder in Epoxidharz vergossene Lötstellen.

Wichtig: Nur an den markierten Stellen schneiden (Scherensymbol). Bei RGB ist V+ meist der gemeinsame Pluspol, R, G und B sind die Farbkanäle, bei RGBW kommt W hinzu. Streifenverbinder vertragen meist nur 3–5 A – speisen Sie leistungsstarke Anlagen an mehreren Punkten ein, statt lange Abschnitte hintereinanderzuhängen. Verbinder vertragen keinen Zug: Zugentlastung vorsehen und an Decken und senkrechten Flächen zusätzlich mechanisch fixieren.

Leitungen und Querschnitte

Eindrähtige Leiter eignen sich für die feste Verlegung, feindrähtige für bewegliche Teile, geschirmte für Steuersignale (PWM, DMX, DALI) bei elektromagnetischen Störungen, Flachkabel für unauffällige Wege. Wichtig sind Querschnitt und Leiterwiderstand, die Nennspannung (bei harmonisierten Leitungen 300/500 V für H05- und 450/750 V für H07-Typen), Biegeradius, Temperaturbereich (üblich −20 bis +70 °C) sowie UV-, Hitze- und Chemikalienbeständigkeit.

Richtwerte für Kleinspannungsleitungen – Umgebungstemperatur und Verlegeart immer berücksichtigen.

Spannungsabfall: U = 2 × ρ × L × I ÷ S (U in V, ρ = 0,0175 Ω·mm²/m für Kupfer, L Leitungslänge in m, I Strom in A, S Querschnitt in mm²). Rechenbeispiel: 6 A über 8 m mit 2,5 mm² ergeben 2 × 0,0175 × 8 × 6 ÷ 2,5 ≈ 0,67 V – bei 12 V gut 5 %, bei 24 V knapp 3 % der Spannung.

• Einfarbig (12/24 V): zweiadrig; für Streifen bis 5 m mit höchstens 72 W an 12 V mindestens 1,5 mm², für längere oder stärkere Anlagen 2,5 mm² und mehr. 2 × 0,75 mm² reicht nur bis etwa 4 A auf kurzer Strecke.
• RGB: vieradrig (V+, R, G, B); die gemeinsame Plusader eine Stufe stärker wählen, denn sie führt den Strom aller Kanäle. Lange Strecken an beiden Enden einspeisen.
• RGBW/RGBWW: fünfadrig (V+, R, G, B, W), ab 5 m mindestens 1,5 mm² für die Plusader.
• 230 V: nur zugelassene Leitungen wie H05RN-F oder H07RN-F, außen mindestens 1,5 mm², doppelt isoliert und mit wasserdichten Verbindungen.

Verlegen: Biegeradius typisch das 8- bis 10-Fache des Kabeldurchmessers. Netz- und Steuerleitungen getrennt führen und, wo nötig, im rechten Winkel kreuzen. Kanäle, Leisten oder Schutzrohre schützen mechanisch; die zulässige Belastung hängt von der Verlegeart ab. Crimp- und Steckverbindungen durch Ziehen prüfen. Bei einfarbigen Streifen steht Rot für Plus und Schwarz für Minus, bei RGB tragen die Farbadern Rot, Grün und Blau, die gemeinsame Ader ist meist weiß – maßgeblich ist immer die Beschriftung am Streifen.

Außen: Leitungen mit UV-stabiler Isolierung verwenden, etwa die Gummischlauchleitungen H05RN-F und H07RN-F, für die feste Verlegung im Erdreich NYY-J im Schutzrohr; alle Verbindungen wasserdicht ausführen. Erdleitungen in PE- oder PVC-Rohren mindestens 40 cm tief verlegen, an Fassaden UV-beständige Kanäle nutzen und Leitungen dort, wo Menschen unterwegs sind, mindestens 2,5 m hoch oder im Schutzrohr führen.

Netzteil und Controller montieren

• Netzteil: gut belüftet, mindestens 10 cm Abstand zu anderen Gegenständen, außen in einem Gehäuse ab IP65. Über Montagelöcher oder Hutschiene befestigen, Klemmen zugänglich lassen und die Leitungen nach unten abgehen lassen, damit kein Wasser eindringt.
• Anschluss: eingangsseitig Außenleiter (L), Neutralleiter (N) und – bei Schutzklasse I – Schutzleiter (PE), ausgangsseitig polrichtig + und −; Querschnitt nach Last wählen, alle Klemmen fest anziehen.
• Controller und Dimmer: nah an den Streifen (kurze Kanalleitungen), zugänglich für spätere Programmierung und fest fixiert. Polarität und maximale Eingangsspannung beachten, bei RGB/RGBW die Reihenfolge der Farbadern, bei PWM-Dimmern die Eignung für den Streifentyp. Große Lasten auf mehrere Abgänge mit eigenen Verstärkern verteilen, DMX-Geräte adressieren, dann Fernbedienung oder App, Dimmen und Farbwechsel testen.
• Profile: Clips alle 30–50 cm, an der Decke dichter; den Streifen blasenfrei einkleben (für bessere Kühlung auf Wärmeleitband), den Diffusor mit dem Gummihammer einsetzen und die Endkappen sichern.
• Leitungswege: verdeckt in Kanälen, Rohren oder der abgehängten Decke, fern von Wärmequellen und Wasserleitungen; feste Verbindungen löten oder klemmen, lösbare stecken. Abzweigdosen zugänglich und geräumig setzen, Kabelverschraubungen passend zum Durchmesser wählen und außen nach unten richten.

Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft. Die 12- oder 24-V-Seite und Anlagen mit Steckernetzteil können Sie selbst verdrahten; Bad, Außenbereich und große Anlagen stimmen Sie besser mit einem Fachbetrieb ab.

Arbeitsablauf und Werkzeug

1. Vorher: Stromkreis abschalten, gegen Wiedereinschalten sichern und die Spannungsfreiheit mit einem zweipoligen Spannungsprüfer feststellen; Installationsplan, Werkzeug und Material bereitlegen.
2. Dabei: vom Netzteil zu den Verbrauchern arbeiten, Polarität laufend prüfen, Leiter kennzeichnen und verdeckte Leitungen fotografieren.
3. Danach: alle Verbindungen kontrollieren, abschnittsweise einschalten, die Spannung an wichtigen Punkten messen und die Anlage mit Schaltplan dokumentieren.

Werkzeug: VDE-isolierte Schraubendreher, Abisolier- und Crimpzange, Multimeter, LED-Tester, Stromzange, Infrarotthermometer oder Wärmebildkamera, temperaturgeregelter Feinlötkolben (20–60 W) mit bleifreiem Lötzinn oder Sn60Pb40, Heißluftgebläse für Schrumpfschlauch, für Profile feine Alu-Säge, Gehrungslade und Gummihammer. Dazu Schutzbrille, passende Handschuhe, ESD-Armband und ein Feuerlöscher.

Sicherheit, Normen und Schutzarten

• Überlast: zulässige Ströme einhalten, passend absichern, große Anlagen auf mehrere unabhängige Stromkreise aufteilen.
• Wärme und Mechanik: Streifen auf Alu-Profil, Netzteile belüftet, Abstand zu Brennbarem, Temperatur unter Volllast messen; Leitungen gegen Herausreißen sichern, scharfe Kanten mit Gummitüllen entschärfen, alles vibrationsfest befestigen, außen UV-stabile Materialien verwenden.

Grundlage ist die DIN VDE 0100; 12- und 24-V-Anlagen werden als Schutzkleinspannung (SELV) ausgeführt. Leuchten müssen der DIN EN 60598 entsprechen, LED-Module der DIN EN 62031, LED-Netzteile der DIN EN 61347-2-13. Netzteile brauchen Kurzschluss-, Überlast- und Übertemperaturschutz, außen mindestens IP44, in feuchter Umgebung IP65; sie haben Schutzklasse I oder II und liefern Schutzkleinspannung – die Streifen daran entsprechen Schutzklasse III. Auf brennbaren Untergründen nur dafür freigegebene Produkte montieren. Fest verlegt werden etwa NYM-J oder H05V-U, für bewegliche Anschlüsse eignet sich H05VV-F.

Im Bad gelten die Bereiche der DIN VDE 0100-701: Bereich 0 (in Wanne oder Dusche) nur SELV mit höchstens 12 V AC oder 30 V DC und mindestens IPX7, Bereich 1 (darüber) mindestens IPX4, am besten SELV, Bereich 2 (Umfeld) mindestens IPX4 mit Schutzklasse II oder SELV. In Kinderzimmern und öffentlichen Bereichen empfehlen sich stoßfeste Komponenten (mindestens IK07), Verbindungen außer Reichweite von Kindern und Schutzkleinspannung.

Prüfen: Vor der Inbetriebnahme Isolation, Übergangswiderstände, Befestigung und Schutzeinrichtungen kontrollieren, im Betrieb auf Erwärmung, Rauch und Geruch achten. Für fest angeschlossene Anlagen erstellt die Elektrofachkraft ein Prüfprotokoll, ergänzt um Schaltplan, Materialliste mit Zertifikaten und Wartungsplan. Nur zertifizierte Komponenten verwenden, Belastungsgrenzen nie überschreiten.

Fehlersuche

Häufige Fragen

Wie weit dürfen Einspeisepunkte auseinanderliegen?

Bei 12-V-Streifen mit üblichen 14,4 W/m alle 5 m, bei 24 V sind 7–10 m möglich. Leistungsstarke 12-V-Streifen über 20 W/m sollten alle 3–4 m eingespeist werden.

Kann ich 12-V- und 24-V-Streifen kombinieren?

Ja, aber jeder Typ braucht sein eigenes Netzteil: Ein 12-V-Streifen an 24 V wird zerstört, ein 24-V-Streifen an 12 V leuchtet nicht richtig. Steuern lassen sich beide über einen Controller für beide Spannungen oder funksynchronisierte Controller.

Brauche ich unbedingt ein Alu-Profil?

Fast immer, denn das Profil kühlt die LED-Chips. Überhitzte LEDs verlieren schnell an Helligkeit, ihre Lebensdauer kann um bis zu 70 % sinken. Ohne Profil gehen nur sehr schwache Streifen bis 5 W/m auf wärmeleitendem Untergrund wie Metall.

Wie groß muss das Netzteil sein?

Leistung pro Meter × Länge × 1,2. Für 5 m mit 14,4 W/m: 5 × 14,4 × 1,2 = 86,4 W, in der Praxis also 100 W. In warmer Umgebung oder bei anspruchsvollen Anlagen 30–40 % Reserve einplanen.

Wie wird LED-Beleuchtung abgesichert?

Über einen eigenen Leitungsschutzschalter passender Größe, bei größeren Anlagen zusätzlich über eine Fehlerstrom-Schutzeinrichtung (RCD) mit 30 mA. Gute Netzteile sind selbst gegen Kurzschluss und Überlast geschützt; im Freien gehört ein Überspannungsschutz dazu.
