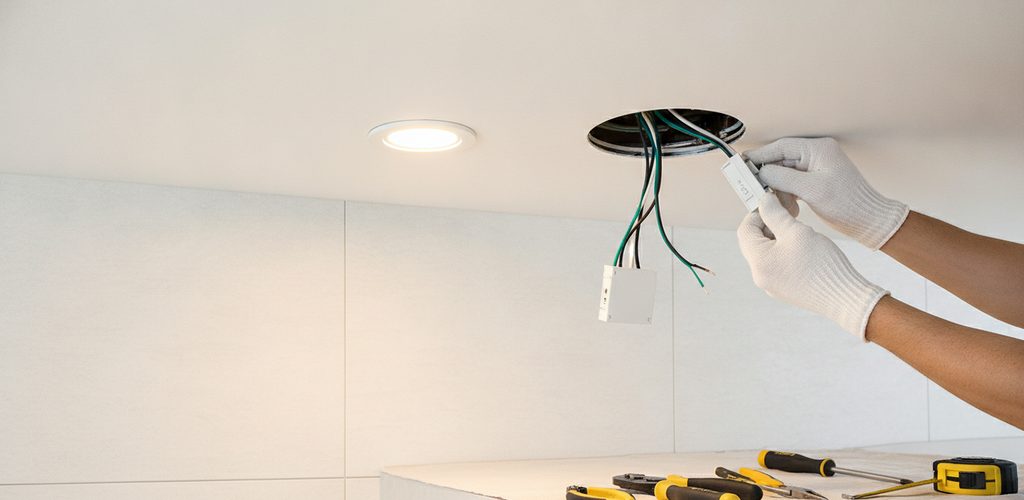

12-V- und 24-V-LED-Strahler installieren: Netzteil, Kabel, Montage

Ratgeber · 12-V- und 24-V-Strahler

Strahler mit 12 oder 24 V arbeiten mit ungefährlicher Kleinspannung und lassen sich ohne aufwendige Elektroinstallation montieren. Entscheidend sind das passende Netzteil, der richtige Leitungsquerschnitt und dichte Verbindungen.

Inhalt

• Was ist ein 12-V/24-V-Strahler?
• Werkzeug, Material und Sicherheit
• Installation Schritt für Schritt
• Platzierung und Abstände
• Netzteil und Leitungsquerschnitt
• Steuerung und Energieeffizienz
• Wartung und Fehlerhilfe
• Häufige Fehler
• Häufige Fragen

Was ist ein 12-V/24-V-Strahler?

Ein 12-V- oder 24-V-Strahler arbeitet statt mit 230 V mit sicherer Kleinspannung. Typische Einsatzorte sind Gärten, Terrassen, Pool-Umgebungen, dekorative Innenbeleuchtung sowie Fahrzeuge und Boote – überall dort, wo Sicherheit und Flexibilität besonders zählen. Für große Flächen mit Netzspannung gibt es klassische LED-Fluter.

Die Vorteile: deutlich mehr Sicherheit bei Feuchtigkeit und in der Nähe von Wasser, einfache Montage ohne aufwendige Elektroinstallation, Mobilität durch möglichen Akku- oder Solarbetrieb an Orten ohne Netzanschluss und – vor allem mit LED – ein sehr geringer Verbrauch.

Versorgt werden die Strahler über ein Netzteil (Transformator), das 230 V in 12 bzw. 24 V umwandelt. Damit die Anlage als Schutzkleinspannung (SELV) gilt, muss es ein Sicherheitstransformator bzw. ein entsprechend gekennzeichnetes SELV-Netzteil sein.

Werkzeug, Material und Sicherheit

Werkzeug: Schlitz- und Kreuzschraubendreher, Kombizange und Seitenschneider, Abisolierzange, Wasserwaage, Bohrmaschine mit Bohrern für den Untergrund, Multimeter zur Spannungsmessung und Maßband.

Material: Strahler, Netzteil mit passender Leistung, Leitungen mit ausreichendem Querschnitt, Dübel und Schrauben, Verbinder für Kleinspannung, Schrumpfschlauch, ein Schalter (falls nicht im Set) und für draußen ein wasserdichtes Gehäuse für das Netzteil.

Bei 12 und 24 V fließt für dieselbe Leistung ein viel höherer Strom als bei 230 V, die Leitungsverluste steigen. Kleinspannung braucht deshalb meist dickere Leitungen – empfohlen werden 2,5 mm² oder mehr, vor allem auf längeren Strecken.

Sicherheit: Auch bei Kleinspannung vor Beginn das Netzteil vom Netz trennen und nur zertifizierte Produkte bekannter Hersteller mit CE-Kennzeichnung verwenden; die übrigen Regeln finden Sie unter „Häufige Fehler“. Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft. Ein Netzteil mit Stecker stecken Sie einfach ein, die Kleinspannungsseite können Sie selbst verdrahten.

Installation Schritt für Schritt

Vorbereitung

• Position von Strahler und Netzteil planen, den Leitungsweg möglichst kurz halten und die Entfernung messen – sie bestimmt den Querschnitt.
• Teile auf Schäden und Vollständigkeit prüfen, Herstelleranleitung lesen.
• Netzteil prüfen: passende Ausgangsspannung (12 oder 24 V) und mindestens die Summe aller Strahlerleistungen plus 20 % Reserve.

Strahler montieren

Bohrlöcher anhand der Montagelöcher anzeichnen und mit der Wasserwaage ausrichten, mit einem Bohrer für den jeweiligen Untergrund (Beton, Holz usw.) bohren, Dübel einsetzen und den Strahler fest verschrauben.

Verkabeln

• Netzteil: an einem trockenen, belüfteten und witterungsgeschützten Ort, draußen in einem wasserdichten Gehäuse. Die Primärseite (230 V) schließt die Elektrofachkraft an.
• Leitungen: vom Netzteil zum Strahler auf geschützten Wegen verlegen; draußen nur Leitungen für den Außeneinsatz oder Schutzrohre verwenden.
• Anschluss: Bei Gleichspannung auf die Polarität achten – Rot steht meist für Plus, Schwarz oder Blau für Minus, am Strahler oft auch die Zeichen + und −. Bei Wechselspannung (AC) spielt die Polarität keine Rolle. Draußen wasserdichte Steckverbinder verwenden.

Testen

Vor dem Einschalten Verbindungen, Befestigung und Netzanschluss prüfen. Danach mit dem Multimeter die Spannung am Leitungsende messen, um einen zu großen Spannungsabfall zu erkennen. Auf Überhitzung achten – das Netzteil darf warm, aber nicht heiß werden – und zum Schluss die Ausrichtung feinjustieren.

Platzierung und Abstände

Auf größeren Flächen bestimmen Leistung und Abstrahlwinkel die Abstände; den Objektabstand an Lichtstärke und Effekt anpassen. Längere Leitungen brauchen größere Querschnitte, über 20 m empfehlen sich mehrere verteilte Netzteile.

Im Garten gilt: insektenfreundlich beleuchten – warmweißes Licht bis 3.000 K, abgeschirmt, nach unten gerichtet und nur bei Bedarf.

Netzteil und Leitungsquerschnitt

• Konventionelle Transformatoren: robust, aber weniger effizient; sie liefern Wechselspannung und eignen sich nur für Strahler, die ausdrücklich dafür ausgelegt sind.
• Schaltnetzteile: moderner, kleiner und effizienter, teils empfindlicher gegenüber Überspannung. LED-Strahler brauchen in der Regel ein solches Konstantspannungs-Netzteil mit Gleichspannung.
• Wasserdichte Netzteile: für draußen, mit Schutzart IP65 oder höher.

Leistung richtig wählen: Addieren Sie die Leistung aller Strahler und schlagen Sie 20–30 % Reserve auf – drei Strahler mit je 10 W (30 W) brauchen also mindestens 36 W, besser etwas mehr. Faustregel: Die Last sollte höchstens 80 % der Nennleistung betragen, an einem 100-W-Netzteil also höchstens 80 W. Die Ausgangsspannung muss zu den Strahlern passen; gute Netzteile halten sie auch bei schwankender Netzspannung stabil, manche haben eine Fernbedienung.

Richtwerte – maßgeblich sind Leitungslänge und Gesamtleistung. Im Zweifel den größeren Querschnitt wählen und die Spannung am Leitungsende messen.

Steuerung und Energieeffizienz

• Smart Home: Smarte Steuergeräte zwischen Netzteil und Strahlern erlauben App- und Sprachsteuerung, teils auch IFTTT – etwa Licht an bei Alarm oder bei der Heimkehr, abgestimmt auf die übrige Beleuchtung. Smarte Netzteile mit WLAN oder Bluetooth brauchen keine Zusatzmodule.
• Dimmer: Für 12/24-V-LEDs üblich sind PWM-Dimmer (Pulsweitenmodulation) zwischen Netzteil und Strahlern. Funkfernbedienungen arbeiten ohne Sichtverbindung mit typisch 20–30 m Reichweite – ideal für draußen.
• Bewegungsmelder: zwischen Netzteil und Strahler geschaltet, teils mit eigener Versorgung für die Elektronik; Empfindlichkeit und Leuchtdauer einstellbar, manche mit Dämmerungssensor. Ideal sind 2–2,5 m Montagehöhe; den Sensor nicht auf Wärmequellen oder bewegte Objekte wie Büsche und Fahnen richten. Übliche PIR-Sensoren erfassen 5–12 m.
• RGB und RGBW: Ein RGB-Controller zwischen Netzteil und Strahlern steuert Farben, Programme und Effekte, oft per Fernbedienung oder zur Musik. RGB-Strahler und RGB-LED-Streifen haben meist 4 Adern (gemeinsames Plus sowie R, G und B), RGBW-Systeme 5 Adern (zusätzlich Weiß).

Effizienz: LED statt Halogen – gute LED-Strahler erreichen 80–100 lm/W und mehr. Für Akzente eignen sich enge Abstrahlwinkel (15–30°), für Flächen breitere (60–120°). Schaltnetzteile mit 90 % Wirkungsgrad und mehr, ausreichende Querschnitte und kurze Wege zum Netzteil halten die Verluste klein; Zeitschaltuhren, Dämmerungsschalter, Bewegungsmelder (ideal für Einfahrten) und Dimmer sparen zusätzlich. Solarstrahler mit Modul und Akku sind netzunabhängig, ohne Stromkosten und ideal für abgelegene Orte.

Wartung und Fehlerhilfe

Abdeckungen 2–4-mal im Jahr reinigen, Leitungen – besonders draußen – auf Schäden prüfen, Verbindungen auf festen Sitz und Korrosion kontrollieren, Netzteil auf Überhitzung prüfen.

Fällt der LED-Chip aus, ist meist der ganze Strahler zu tauschen. Ein defektes Netzteil ersetzen Sie durch eines mit gleichen oder besseren Daten, beschädigte Steckverbinder und Leitungen sofort – sonst drohen Kurzschluss oder Unterbrechung.

Häufige Fehler

1. Netzteil zu schwach: Überhitzung und Schäden drohen – Leistung aller Strahler addieren und 20–30 % aufschlagen.
2. Querschnitt zu klein: Zu dünne Leitungen verursachen Spannungsabfall, besonders auf langen Strecken.
3. Polarität vertauscht: Bei DC können die LEDs Schaden nehmen – Kennzeichnung beachten, farbige Adern verwenden.
4. Feuchtigkeit: Draußen Netzteil in ein wasserdichtes Gehäuse mit passender IP-Schutzart setzen, Verbindungen mit wasserdichten Steckverbindern oder Gießharz abdichten.
5. Netzteil ungünstig platziert: In geschlossenen oder heißen Räumen überhitzt es – kühl, trocken und belüftet montieren.
6. Stromkreis überlastet: zu viele Netzteile an einer Steckdose oder einem Stromkreis – auf mehrere Stromkreise verteilen oder ein stärkeres zentrales Netzteil nutzen.
7. 12 V und 24 V gemischt: Strahler unterschiedlicher Spannung nie an dasselbe Netzteil anschließen – in einer Anlage nur mit getrennten Netzteilen.

Häufige Fragen

12 V oder 24 V – was ist besser?

24-V-Systeme haben bei gleichem Querschnitt geringere Leitungsverluste und eignen sich besser für lange Strecken und größere Lasten. Rechenbeispiel: 30 W ziehen an 12 V einen Strom von 2,5 A, an 24 V nur 1,25 A. 12-V-Systeme sind verbreiteter, das Zubehörangebot ist größer.

Wie weit dürfen die Strahler vom Netzteil entfernt sein?

Das hängt von Querschnitt und Gesamtlast ab. Mit hochwertigen Leitungen ausreichenden Querschnitts gilt: bei 12 V ideal bis 10 m, maximal 15–20 m; bei 24 V ideal bis 20 m, maximal 30–40 m.

Müssen die Strahler geerdet werden?

Nein. Ein Stromkreis mit Schutzkleinspannung (SELV) wird nicht geerdet – der Ausgang darf gar nicht mit Erde verbunden werden. Ob das Netzteil selbst einen Schutzleiter braucht, hängt von seiner Schutzklasse ab: Schutzklasse I mit, Schutzklasse II ohne Schutzleiter.

Kann ich einen 230-V-Dimmer verwenden?

Nicht vor einem normalen, nicht dimmbaren Netzteil. Für 12/24-V-LED-Systeme brauchen Sie einen LED-Dimmer für Kleinspannung, meist mit PWM. Ausnahme sind ausdrücklich dimmbare Netzteile mit einem dazu passenden Dimmer auf der 230-V-Seite.

Lassen sich die Strahler mit Solarstrom betreiben?

Ja, 12/24-V-Systeme eignen sich ideal dafür. Sie benötigen ein Solarmodul, einen Laderegler und einen Akku als Speicher.
