Autohandel und Kfz-Werkstatt beleuchten: Lux, Leuchten, Zonen

Ratgeber · Autohandel und Kfz-Werkstatt

Auf dem Verkaufsplatz soll das Licht Fahrzeuge auch am Abend glänzen lassen, in der Werkstatt muss es Fehler und Unfälle verhindern. So planen Sie die LED-Beleuchtung für Außenfläche, Werkstatt und Kundenbereich.

Inhalt

• Planung und Lichtzonen
• Verkaufsfläche im Freien
• Kfz-Werkstatt
• Lichtmenge berechnen
• Schutzart und Sicherheit
• Energie sparen und steuern
• Montage
• Häufige Fragen

LED-Beleuchtung braucht wenig Strom, hält lange und liefert hochwertiges Licht. Gut geplant erhöht sie im Autohandel und in der Werkstatt die Sicherheit, den Arbeitskomfort und die Wirkung der Fahrzeuge – und senkt zugleich Betriebs- und Wartungskosten.

Planung und Lichtzonen

Klären Sie vor der Auswahl der Leuchten: Wie groß sind die Flächen, welche Tätigkeiten finden statt – von der Präsentation im Freien bis zur Servicearbeit in der Halle –, und welche Beleuchtungsstärke braucht jede Zone? Läuft das Licht dauerhaft oder nur abends? Wo liegen Stromanschlüsse, in welcher Höhe lassen sich Leuchten montieren? Dann teilen Sie den Betrieb in Lichtzonen ein:

Für Wartebereiche genügen 200–300 lx; Büroarbeitsplätze brauchen nach DIN EN 12464-1 mindestens 500 lx.

Verkaufsfläche im Freien

Die Außenbeleuchtung prägt die Präsentation der Fahrzeuge und die Sicherheit des Geländes – und ermöglicht Besichtigungen auch nach Einbruch der Dunkelheit.

• Leuchten: LED-Fluter mit 100–200 W und breitem Abstrahlwinkel, Straßen- und Mastleuchten mit breiter Lichtverteilung für größere Flächen, Leuchten mit Bewegungsmelder sowie Solarleuchten für weniger exponierte Bereiche – siehe LED-Fluter 100–500 W.
• Lichtfarbe: Kaltweiß mit 5.000–6.000 K bringt Lackfarbe und Glanz der Karosserien am besten zur Geltung.
• Beleuchtungsstärke: 100–200 lx, gleichmäßig über die Verkaufsfläche verteilt. 20–50 lx genügen nur als Orientierungslicht für Zufahrten und Randbereiche.
• Montage: in 4–6 m Höhe, um etwa 45° nach unten geneigt. Richten Sie die Fluter so aus, dass sie weder Verkehrsteilnehmer noch Nachbarn blenden.

Rechenbeispiel: 1 lx entspricht 1 lm/m². Eine Fläche von 600 m² braucht für 40 lx Grundlicht mindestens 600 × 40 = 24.000 lm – rein rechnerisch zwei Fluter à 100 W mit 150 lm/W (je 15.000 lm) oder drei à 70 W. Für 100 lx Präsentationslicht sind es 60.000 lm, also mindestens vier Fluter à 100 W. Da im Freien ein Teil des Lichts neben der Fläche landet, liegt der tatsächliche Bedarf höher – wie viel, zeigt eine Lichtberechnung.

Nach Geschäftsschluss genügt meist eine reduzierte Sicherheitsbeleuchtung mit Bewegungsmeldern. Abgeschirmte, nach unten gerichtete Leuchten vermeiden unnötige Lichtemissionen – das Bundesnaturschutzgesetz verlangt bei neuen Außenbeleuchtungen, Tiere und Pflanzen davor zu schützen.

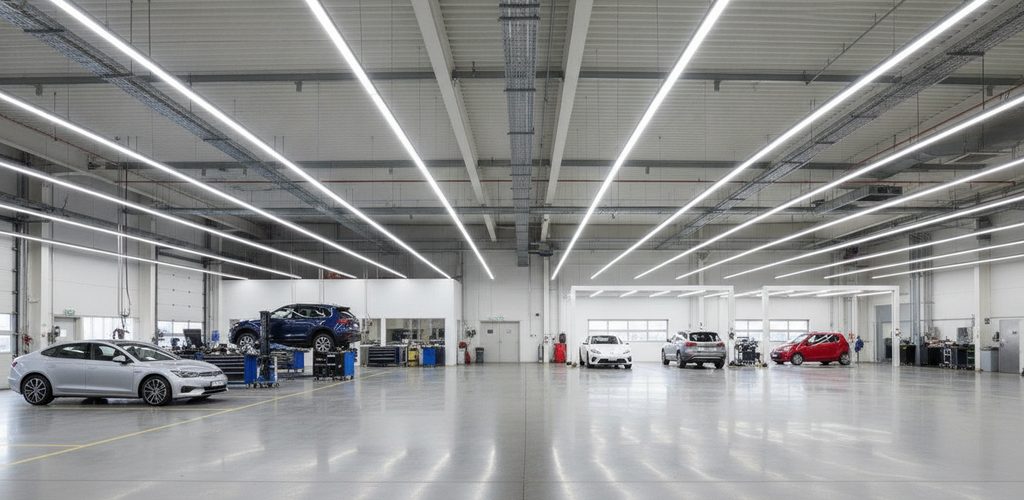

Kfz-Werkstatt

Zu wenig oder ungeeignetes Licht führt in der Werkstatt zu Fehlern, verlängert die Arbeitszeit und erhöht das Unfallrisiko.

• Beleuchtungsstärke: 400–500 lx für übliche Werkstattarbeiten, 700–1.000 lx für Präzisionsarbeiten wie Diagnose, Elektronik oder Lackierung. Die Mindestwerte für Arbeitsstätten legen DIN EN 12464-1 und ASR A3.4 fest.
• Lichtfarbe: 4.000–6.000 K, meist 4.000–5.000 K – klares Licht mit gutem Kontrast, das die Augen weniger ermüdet.
• Farbwiedergabe: mindestens Ra 80, für Lackierung und Fahrzeugaufbereitung Ra 90 oder mehr.
• Gleichmäßigkeit: Licht gleichmäßig verteilen, Schatten vermeiden.

Geeignete Leuchten:

• LED-Hallenstrahler (High-Bay) für hohe Decken und große Werkstätten – siehe LED-Hallenbeleuchtung
• robuste LED-Feuchtraumleuchten mit LED-Modul (Tri-Proof) für raue Bedingungen
• staubdichte Wannenleuchten mit T8-LED-Röhren als universelle Lösung
• LED-Panels für Büro und Wartezone
• LED-Arbeitsleuchten für Montagegruben oder als mobile Strahler sowie verstellbare Arbeitsleuchten für Details

Lichtmenge berechnen

Der Lichtstrom in Lumen (lm) gibt an, wie viel Licht eine Leuchte abgibt, die Beleuchtungsstärke in Lux (lx), wie viel davon auf der Fläche ankommt (1 lx = 1 lm/m²), die Lichtausbeute in lm/W, wie effizient die Leuchte arbeitet.

Die einfache Rechnung lautet: Fläche × Beleuchtungsstärke = benötigter Lichtstrom; geteilt durch den Lichtstrom je Leuchte (Datenblatt) ergibt sich die Anzahl. Sie unterstellt jedoch, dass das gesamte Licht auf der Fläche ankommt. An Wänden, Decke, Einbauten und durch Verschmutzung geht aber viel verloren – ein Zuschlag von 10–15 % reicht dafür nicht. Realistischer ist: Anzahl = (Fläche × Beleuchtungsstärke) ÷ (Lichtstrom je Leuchte × Ausnutzungsgrad × Wartungsfaktor). Der Ausnutzungsgrad liegt in Innenräumen meist bei 0,4–0,7, der Wartungsfaktor bei etwa 0,8.

Rechenbeispiel Werkstatt: 120 m² mit 450 lx ergeben 54.000 lm. Mit Leuchten à 100 W und 150 lm/W (je 15.000 lm) kämen Sie nach der einfachen Rechnung auf vier Leuchten mit zusammen 60.000 lm. Mit Ausnutzungsgrad 0,6 und Wartungsfaktor 0,8 sind es dagegen 54.000 ÷ (15.000 × 0,6 × 0,8) = 7,5 – also acht Leuchten. Vier Leuchten erreichen nur rund 240 lx.

Planen Sie lieber mehr kleinere als wenige große Leuchten: Das Licht verteilt sich besser, Schatten werden reduziert – bei 2,5–4 m Montagehöhe sind lineare Feuchtraumleuchten oft besser als einzelne 100-W-Strahler. Reflektoren und Diffusoren lenken und streuen das Licht; Hebebühnen, Regale und Deckenhöhe gehören mit in die Planung. Typische Lichtströme: Fluter 50 W etwa 7.000–8.000 lm, Fluter 100–150 W etwa 15.000–24.000 lm, LED-Panel 60 W etwa 9.000 lm.

Schutzart und Sicherheit

• Außenbereich: mindestens IP65 – staubdicht, geschützt gegen Strahlwasser.
• Innenräume: mindestens IP44 – Schutz gegen Fremdkörper ab 1 mm und Spritzwasser.
• Waschplatz und Nassbereiche: IP66 oder IP67 – geschützt gegen starkes Strahlwasser bzw. zeitweiliges Untertauchen.
• Schlagfestigkeit: IK08 oder höher, wo Leuchten beschädigt werden können.
• Lackierkabinen und andere explosionsgefährdete Bereiche: nur Leuchten mit ATEX-Zulassung.

LED-Leuchten werden deutlich weniger heiß als Halogen- oder Entladungslampen – das senkt die Brandgefahr und verbessert das Arbeitsklima. Achten Sie auf CE-Kennzeichnung und anerkannte Prüfzeichen.

Energie sparen und steuern

Gegenüber Halogenstrahlern sparen LED-Leuchten bis zu 70–80 % Energie, auch gegenüber Entladungslampen ist die Einsparung deutlich. Zum Vergleich: Halogenlampen liefern etwa 15 lm/W, klassische Leuchtstoffröhren 60–80 lm/W, moderne LED-Leuchten bis zu 160 lm/W. Mit bis zu 50.000 Betriebsstunden – bei 8 Stunden täglich rund 17 Jahre – entfallen häufige Lampenwechsel; die Investition amortisiert sich typischerweise in 1–3 Jahren. T5- und T8-Leuchtstoffröhren dürfen seit August 2023 in der EU nicht mehr in Verkehr gebracht werden (Restbestände dürfen noch verkauft und genutzt werden).

Weiter sparen Sie mit Bewegungsmeldern, Zeitschaltuhren, Dämmerungssensoren, Dimmern und Fernbedienung – so leuchtet es nur dann und nur so hell, wie es gebraucht wird.

Montage

Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft. Diese Schritte helfen bei der Vorbereitung:

1. Positionen festlegen: außen 4–6 m hoch und um etwa 45° geneigt, innen gleichmäßig über Hebebühnen, Gruben und Werkbänken in 2,5–4 m Höhe.
2. Befestigen: Konsolen an Wand, Mast oder Konstruktion verschrauben; innen an Decke, Trägern oder im Raster der abgehängten Decke mit Abhängungen, Haken oder Haltern. Fluter ausrichten, alle Verbindungen fest anziehen.
3. Leitungen verlegen: an Wänden, in Rohren, Schutzrohren oder Kanälen, etwa mit NYM-J 3 × 1,5 mm² oder stärker je nach Leistung. Aderfarben: braun = Außenleiter (L), blau = Neutralleiter (N), grün-gelb = Schutzleiter (PE). Abzweigdosen mit IP44 bis IP65, in feuchter oder staubiger Umgebung alle Komponenten mit mindestens IP65.
4. Anschließen: im Verteiler oder Abzweigkasten mit Leitungsschutzschalter – je nach Last ein eigener Stromkreis –, bei Bedarf mit Schalter, Sensor, Zeitschaltuhr oder Fernbedienung.
5. Prüfen: Anlage messtechnisch prüfen, einschalten, Gleichmäßigkeit und Lichtrichtung kontrollieren, Abstrahlwinkel nachjustieren.

Vor jeder Arbeit den Stromkreis freischalten und nur geprüftes Material mit passender Schutzart verwenden. Leistungsstarke Leuchten können hohe Einschaltströme haben – das beeinflusst die Dimensionierung der Stromkreise.

Häufige Fragen

Kann ich die Leuchten selbst anschließen?

Planung, Auswahl und den Einsatz steckerfertiger Arbeitsleuchten können Sie selbst übernehmen. Arbeiten an der festen Elektroinstallation – neue Stromkreise ebenso wie Änderungen an der Verteilung – sind Sache einer Elektrofachkraft.

Lässt sich die Beleuchtung automatisch steuern?

Ja – mit Bewegungsmeldern, Zeitschaltuhren, Dimmern, Dämmerungssensoren und Fernbedienungen.
