LED-Treppenbeleuchtung nachrüsten: Montage, Verkabelung und Prüfung

Ratgeber · Treppenbeleuchtung

LED-Streifen unter der Stufenkante, Einbaustrahler in der Wand oder klassische Wandleuchten: So planen, verkabeln und prüfen Sie eine Treppenbeleuchtung – mit Maßen, Richtwerten und den typischen Fehlern.

Inhalt

• Planung
• Material und Werkzeug
• Montage in sechs Schritten
• Leitungen verlegen
• Vier bewährte Lösungen
• Schalten, Sensoren, Smart Home
• Sicherheit und Vorschriften
• Prüfung nach der Montage
• Energie sparen
• Wartung und Fehlersuche
• Acht typische Fehler
• Häufige Fragen

Treppenlicht ist in erster Linie eine Frage der Sicherheit: Jede Stufe muss klar erkennbar sein, ohne dass Leuchten blenden oder harte Schatten werfen. LED-Technik löst das sparsam und gestalterisch reizvoll – im Neubau wie bei der Renovierung.

Planung

Ein durchdachter Plan spart Zeit, Material und Ärger. Klären Sie vor der ersten Bohrung:

• Zweck: sicheres Gehen, gestalterische Wirkung – oder beides?
• Umfang: die ganze Treppe oder nur Trittstufen, Setzstufen oder Handlauf?
• Position: an der Wand neben der Treppe, in den Stufen oder als Orientierungslicht am Handlauf.
• Bedienung: Schalter, Bewegungsmelder, Zeitsteuerung oder Smart Home.
• Stromversorgung: Wo liegt der nächste Anschlusspunkt, und wie erreichen die Leitungen die Lichtpunkte?

Zeichnen Sie eine Skizze der Treppe mit allen Lichtpunkten, Schaltern, Netzteilen und Leitungswegen. Für die Wahl der Leuchten gilt:

• Leuchtentyp: LED-Streifen unter der Stufenkante oder am Handlauf, Einbaustrahler in Stufen oder Wand, Wandleuchten für die Grundbeleuchtung und kleine Orientierungsleuchten mit geringer Leistung, die nachts die Stufenkanten markieren.
• Helligkeit: hell genug für sicheres Gehen, aber ohne Blendung.
• Lichtfarbe: Im Wohnhaus wirkt Warmweiß mit 2.700–3.000 K angenehm.
• Treppenbreite: Schmale Treppen vertragen eher Einbau- oder flache Wandleuchten, breite Treppen auch auffälligere Modelle.
• Design: Die Leuchten sollten zum Stil von Treppe und Raum passen.

Material und Werkzeug

Material: LED-Leuchten nach Wahl, ein passendes LED-Netzteil für Kleinspannungsleuchten, Leitungen (für die feste Installation Mantelleitung NYM-J, für Beleuchtung meist 1,5 mm²), Abzweig- und Schalterdosen, Kabelkanäle oder Installationsrohre, Verbindungsklemmen, Schalter oder Bewegungsmelder sowie Dübel, Schrauben und Montagekleber. Für Lötstellen an LED-Streifen kommt Schrumpfschlauch dazu.

Werkzeug: Maßband, Wasserwaage und Bleistift, Bohrmaschine mit Bohrern passend zum Material von Treppe und Wand, Schlitz- und Kreuzschraubendreher, Kombizange und Seitenschneider, Messer und Abisolierzange, ein Ortungsgerät für Metall und Leitungen in der Wand sowie ein Multimeter. Beim Bohren und bei Elektroarbeiten gehören Handschuhe und Schutzbrille dazu.

Montage in sechs Schritten

Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft. Anzeichnen, Bohren, das Setzen von Dosen und Haltern sowie die Montage steckerfertiger Kleinspannungssysteme mit 12 oder 24 V können Sie selbst übernehmen.

1. Vorbereiten: Stromkreis im Verteiler abschalten und gegen Wiedereinschalten sichern. Lichtpunkte und Leitungswege nach Plan anzeichnen und mit dem Ortungsgerät prüfen, dass dort keine Leitungen oder anderen Hindernisse liegen.
2. Befestigungen setzen: Öffnungen für Einbaustrahler bohren, Halter und Montagedosen montieren.
3. Leitungen vorbereiten: Leitungen zu Leuchten und Schaltern führen, in Kanälen oder Rohren schützen und die Enden für den Anschluss vorbereiten.
4. Leuchten montieren: LED-Streifen auf den gereinigten Untergrund kleben und mit dem Netzteil verbinden, Einbaustrahler einsetzen und nach Herstellerangabe sichern, Wandleuchten montieren.
5. Elektrisch anschließen: alle Leuchten nach Schaltplan verbinden – bei LED-Komponenten auf die richtige Polarität (+/−) achten –, Schalter oder Sensoren nach Anleitung anschließen und vor dem Einschalten jede Verbindung kontrollieren.
6. Abschließen: Sicherung einschalten, alle Leuchten testen und Positionen bei Bedarf korrigieren.

Leitungen verlegen

• Trasse: den kürzesten sicheren Weg wählen und Stellen meiden, an denen Leitungen beschädigt werden können.
• Unter oder auf Putz: Unterputzleitungen in gefrästen oder gestemmten Schlitzen nur senkrecht oder waagerecht führen, damit später niemand hineinbohrt; auf Putz in Kabelkanälen oder Rohren.
• Reserve: an jeder Leuchte und jedem Schalter 15–20 cm Leitung überstehen lassen.
• Anschließen: Verbindungen nur in Abzweig- oder Gerätedosen mit geeigneten Klemmen herstellen und Außenleiter (L), Neutralleiter (N) und Schutzleiter (PE) richtig zuordnen. Verdrillte und mit Isolierband umwickelte Adern sind keine zulässige Verbindung.
• Netzteil: LED-Streifen und viele Stufenleuchten arbeiten mit 12 oder 24 V aus einem LED-Netzteil (kein Halogentrafo). Es gehört an einen trockenen, belüfteten und für die Wartung zugänglichen Ort.
• Abschluss: Kanäle schließen, Schlitze verputzen – keine Leitung darf sichtbar oder ungeschützt bleiben.

Netzteil richtig bemessen: Addieren Sie die Leistung aller angeschlossenen Leuchten und wählen Sie ein Netzteil mit mindestens 20 % Reserve. Berücksichtigen Sie bei langen Kleinspannungsleitungen auch den Spannungsfall – sonst fallen die letzten Leuchten sichtbar dunkler aus.

Vier bewährte Lösungen

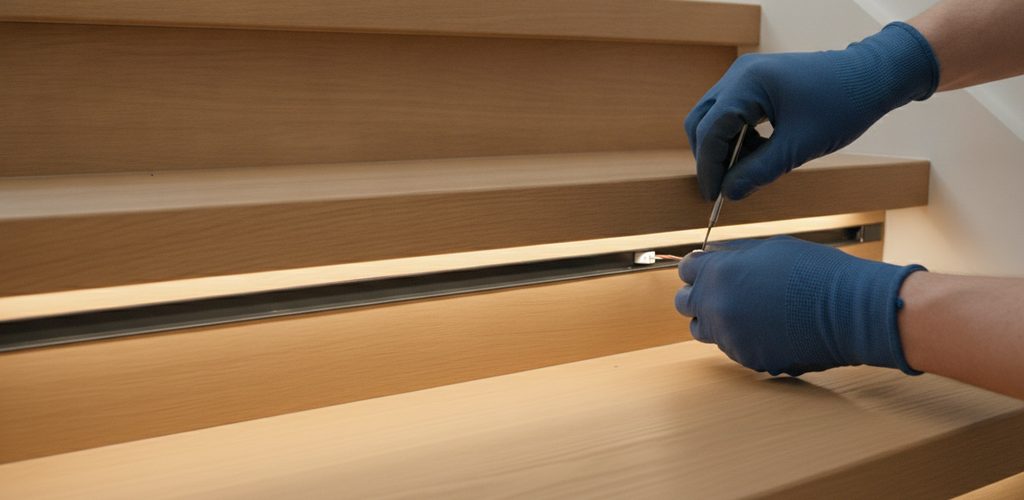

1. LED-Streifen unter der Stufenkante

Ein Lichtband unter der Vorderkante jeder Stufe beleuchtet die Trittfläche darunter und wirkt elegant – ideal für moderne Treppen, Treppen ohne Seitenwand oder als Ergänzung zur Grundbeleuchtung.

1. Stufen ausmessen, Streifen auf Länge vorbereiten und die Unterseite der Stufenkante von Staub und Fett befreien.
2. Streifen mit dem rückseitigen Klebeband oder mit Clips befestigen; in einem Alu-Profil mit Abdeckung wird das Licht gleichmäßiger und die Wärme besser abgeführt.
3. Zuleitungen unauffällig entlang der Treppenkonstruktion führen, mit dem Netzteil verbinden und Schalter oder Bewegungsmelder installieren.

2. Einbaustrahler in der Seitenwand

Kleine Einbauleuchten in der Wand setzen die Stufen dezent in Szene – passend für Treppen mit Seitenwand, schmale Treppenhäuser und minimalistische Gestaltung.

1. Positionen anzeichnen: üblich sind 30–50 cm über jeder oder jeder zweiten Stufe – so werden die Stufen gut ausgeleuchtet, und die Blendung bleibt gering.
2. Öffnungen bohren, Leitungen in der Wand zu den Leuchten führen.
3. Leuchten anschließen, einsetzen, Ränder abdichten und verputzen, dann mit Netzteil und Bedienelement verbinden.

3. Wandleuchten als Hauptbeleuchtung

Klassische LED-Wandleuchten an der Seitenwand liefern die Grundbeleuchtung – passend für traditionelle Einrichtungen, breite Treppen und überall dort, wo mehr Licht gebraucht wird.

1. Abstände und Höhe festlegen: meist 1,5–2 m Abstand und 150–180 cm über dem Boden bzw. der Stufe.
2. Anschlusspunkte vorbereiten, Montagebügel befestigen, Leuchten anschließen und montieren, zuletzt Schirme und Leuchtmittel einsetzen.

4. Kombination für große Treppen

In mehrgeschossigen Häusern, repräsentativen Treppenhäusern und auf breiten Treppen bewährt sich die Kombination aus Wandleuchten als Hauptlicht und LED-Streifen oder Einbaustrahlern als Orientierungslicht in der Treppe. Planen Sie dafür getrennte Stromkreise bzw. Schaltgruppen ein; über ein Smart-Home-System lassen sich dann Lichtszenen anlegen.

Schalten, Sensoren, Smart Home

• Schalten an beiden Enden: Eine Treppe braucht unten und oben eine Schaltstelle. Bei zwei Schaltstellen ist das die klassische Wechselschaltung, bei drei und mehr – etwa über mehrere Etagen – eine Kreuzschaltung oder ein Stromstoßschalter mit Tastern. Die Verdrahtung übernimmt die Elektrofachkraft.
• Schalterarten: klassische Schalter für gelegentliche Nutzung, Touch-Schalter (leicht zu reinigen), Funk-Fernbedienung für schwer erreichbare Stellen und Zeitschalter, die selbsttätig abschalten.
• Bewegungsmelder: sparsam und komfortabel, im Einfamilien- wie im Mehrfamilienhaus. Je ein Melder an Anfang und Ende der Treppe sollte Personen erfassen, bevor sie die erste Stufe betreten; Nachlaufzeit meist 1–3 Minuten, Empfindlichkeit einstellen und bei verschiedenen Lichtverhältnissen testen. Mit Dimmfunktion schaltet das Licht sanft auf und ab.
• Dämmerungssensoren und Dimmer: Sensoren aktivieren das Licht nur, wenn das Tageslicht nicht reicht; Dimmer erlauben nachts gedämpftes Licht – prüfen Sie, ob Dimmer und LED-Leuchten zusammenpassen.
• Smart Home: Steuerung per App oder Sprachassistent, Zeitpläne wie automatisches Einschalten bei Dämmerung und Einbindung in andere Systeme. Nötig sind smarte Lampen, Streifen oder Schalter, oft eine Zentrale (Hub) und WLAN.
• RGB-Licht: RGB-Streifen oder -Leuchten mit RGB-Controller wechseln die Farbe, erzeugen Effekte wie Übergänge oder Pulsieren und erlauben getrennte Farben für Tag und Nacht – auch im Smart Home.

Sicherheit und Vorschriften

• Elektroinstallation: Grundlage ist die DIN VDE 0100 – mit Leitungsschutzschalter und Fehlerstrom-Schutzschalter (RCD), passend bemessenen und gegen Überlast abgesicherten Leitungen und allen Verbindungen isoliert in Dosen.
• Schutzleiter: Leuchten mit Metallgehäuse (Schutzklasse I) immer an den Schutzleiter anschließen.
• Feuchtigkeit: In feuchter Umgebung, etwa an Außentreppen, mindestens IP44 – bei direkter Bewitterung entsprechend höher.
• Mechanik: Leuchten im Boden oder in der Stufe müssen ausreichend robust sein.
• Beleuchtungsstärke: Für Treppen in Arbeitsstätten nennt die DIN EN 12464-1 mindestens 100 lx; dort gilt zusätzlich die ASR A3.4. Im Wohnhaus ist der Wert nicht vorgeschrieben, aber ein guter Richtwert. Ebenso wichtig: gleichmäßiges Licht ohne starke Schatten und grelle Stellen.
• Material und Dokumentation: nur geprüfte Leuchten und Installationsmaterial verwenden und Schaltplan sowie eingesetztes Material dokumentieren.

Nach jeder Neuinstallation prüft die Elektrofachkraft die Anlage nach DIN VDE 0100 – unter anderem mit einer Messung des Isolationswiderstands – und dokumentiert das Ergebnis, im Einfamilienhaus ebenso wie im Gewerbe.

Prüfung nach der Montage

Energie sparen

• LED statt Glühlampe: bis zu 90 % weniger Energie und 15.000–50.000 Stunden Lebensdauer statt rund 1.000 Stunden. Gute LED-Leuchten erreichen 100–150 lm/W, Glühlampen nur 10–15 lm/W.
• Automatik: Bewegungsmelder senken den Verbrauch gegenüber Dauerlicht um bis zu 60 %, Zeitschalter schalten nach 1–5 Minuten ohne Nutzung ab, Dimmer begrenzen die Helligkeit auf das Nötige.
• Planung: Leuchten so anordnen, dass wenige Lichtpunkte genügen; helle Wände und Stufen reflektieren mehr Licht, lange Treppen lassen sich in getrennt schaltbare Zonen teilen.
• Pflege: Verstaubte Leuchten verlieren bis zu 30 % ihres Lichts. Nachlassende LED-Lampen rechtzeitig tauschen und effiziente Netzteile wählen – minderwertige verursachen Verluste.

Rechenbeispiel: Pro Stufe genügen meist 2–5 W, für eine Treppe mit 15 Stufen also 30–75 W. Bei 3 Stunden Volllast am Tag ergibt das rund 33–82 kWh im Jahr – bei 0,35 €/kWh etwa 12–29 €. Mit Bewegungsmelder liegt der Verbrauch meist deutlich darunter. Je nach Nutzung und bisheriger Beleuchtung amortisiert sich der Umstieg auf LED in der Regel in 1–3 Jahren.

Wartung und Fehlersuche

• Kontrolle: mindestens alle drei Monate kurz prüfen (Funktion ohne Flackern, fester Sitz, sichtbare Leitungen, Schalter und Sensoren), einmal im Jahr gründlich.
• Reinigung: mindestens zweimal im Jahr, in staubiger Umgebung öfter. Dazu Stromkreis abschalten, Staub trocken abwischen, Gehäuse leicht feucht mit mildem Spülmittel reinigen, Diffusoren kratzfrei behandeln und vor dem Einschalten trocknen lassen.
• Tausch: Leuchtmittel nur durch denselben Typ mit gleicher Leistung ersetzen (Sicherung aus, Abdeckung ab, tauschen, Abdeckung montieren). Bei LED-Streifen lässt sich ein defekter Abschnitt heraustrennen und mit Verbindern ersetzen.

Acht typische Fehler

1. Ohne Plan starten: Lichtpunkte, Leitungswege und Netzteile vorher festlegen, Längen messen, Material vollständig bereitlegen.
2. Falscher Leuchtentyp: Breite, Höhe, Material und Lichtverhältnisse der Treppe nicht berücksichtigt.
3. Ungünstige Position: Licht blendet oder wirft Schatten – besser seitlich an der Wand oder unter der Stufenkante, nie direkt in die Augen.
4. Zu kleines Netzteil: weniger als 20 % Reserve, Leitungslänge und Spannungsfall vergessen.
5. Vorschriften ignoriert: Querschnitt und Überlastschutz falsch bemessen.
6. Ungeschützte Leitungen: ohne Rohr oder Kanal verlegt, Durchführungen durch Wände und Decken ohne Tülle.
7. Unpraktische Bedienung: nur eine Schaltstelle statt je einer oben und unten, und auch kein Bewegungsmelder.
8. Ungeeignetes Material: ungeprüfte Produkte oder zu geringe IP-Schutzart im Außenbereich.

Häufige Fragen

Wie viele Leuchten braucht eine Treppe?

Für eine übliche Wohnhaustreppe mit 10–15 Stufen reichen meist 3–5 Wandleuchten oder – bei Einbaustrahlern und LED-Streifen – ein Lichtpunkt an jeder zweiten bis dritten Stufe. Größere oder verwinkelte Treppen brauchen mehr; entscheidend ist gleichmäßiges Licht ohne dunkle Stellen.

Kann ich die Treppenbeleuchtung selbst installieren?

Selbstklebende LED-Streifen mit Stecker-Netzteil und andere steckerfertige Kleinspannungssysteme ja. Neue Leitungen, zusätzliche Stromkreise und jeder Anschluss an das 230-V-Netz – auch der Tausch einer fest angeschlossenen Leuchte – sind Sache der Elektrofachkraft. Eine Genehmigung brauchen Sie für Treppenbeleuchtung in der Regel nicht.

Wie lange hält LED-Treppenbeleuchtung?

Gute LED-Leuchten erreichen 15.000–50.000 Betriebsstunden. Bei 3–4 Stunden am Tag sind das rechnerisch etwa 10 bis über 40 Jahre. Netzteile und Steuerelektronik halten meist kürzer, typischerweise 5–10 Jahre.
