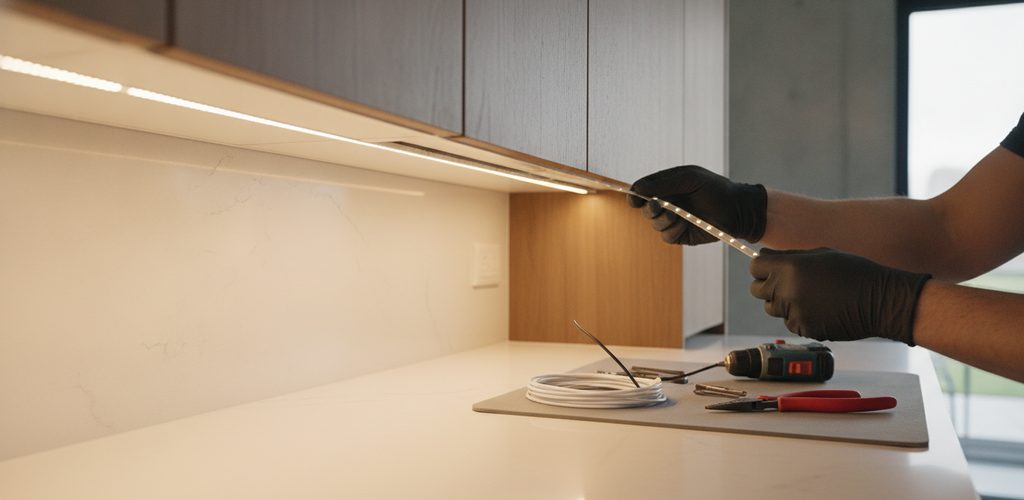

LED-Streifen montieren und anschließen: 12 V, 24 V und 230 V

Ratgeber · LED-Streifen

LED-Streifen lassen sich gut selbst montieren – wenn Netzteil, Leitungsquerschnitt und Einspeisung stimmen. Die Anleitung von der Planung über den Anschluss bis zum Test, mit den Unterschieden zwischen 12, 24 und 230 V.

Inhalt

• Material und Werkzeug
• Planung: Länge, Abstand, Spannung
• Netzteil richtig dimensionieren
• Montage in sechs Schritten
• Anschluss bei 12, 24 und 230 V
• Dimmer, Sensoren, RGB und Smart Home
• Sechs typische Fehler
• Prüfung und Wartung
• Schutzart und Sicherheit
• Häufige Fragen

LED-Streifen sind flexibel, sparsam und vielseitig: unter Küchenschränken, hinter dem Fernseher, an Treppen oder in Vitrinen. Diese Anleitung richtet sich auch an Einsteiger ohne Elektroerfahrung.

Material und Werkzeug

• LED-Streifen in passender Länge und Lichtart – Warmweiß, Kaltweiß, RGB und mehr finden Sie unter LED-Streifen.
• Netzteil, das zu Spannung und Leistung des Streifens passt.
• Bedienung: einfacher Schalter, Dimmer oder Fernbedienung.
• Verbindungsmaterial: Steckverbinder oder Lötzubehör für Anpassungen.
• Montagezubehör: meist Alu-Profile für bessere Kühlung und eine saubere Optik.

Werkzeug: Schere oder scharfes Messer, Maßband, Alkohol oder ein anderer Entfetter, Schraubendreher und bei Bedarf eine Bohrmaschine; optional ein Multimeter zum Prüfen der Verdrahtung.

Planung: Länge, Abstand, Spannung

Beliebte Einsatzorte sind Küchenschränke (Arbeitslicht), Fernsehwand und Regale (indirektes Licht), das Bad (Akzentlicht, nur mit wasserfesten Streifen), Treppen und Flure (Orientierungslicht) sowie Spiegel und Vitrinen.

• Länge: Fläche genau ausmessen und die Gesamtlänge ermitteln. Die markierten Trennstellen liegen meist alle 5–10 cm.
• Abstand zur Wand: unter Küchenschränken und in Regalen etwa 50–100 mm vor der Rückwand – so wird das Licht gleichmäßig.
• Mehrere Streifen nebeneinander: etwa 10–15 mm Abstand.
• Länge je Einspeisung: in der Regel höchstens 5 m bei 12 V und bis zu 10 m bei 24 V.

Was beim Streifen zählt

• Spannung: Standard sind 12 und 24 V; 24 V erlaubt längere Strecken ohne Helligkeitsverlust.
• Lichtfarbe: Warmweiß 2.700–3.000 K, Neutralweiß 4.000 K, Kaltweiß ab 5.000 K, außerdem RGB (farbig) und RGBW (Farbe plus Weiß).
• Helligkeit: angegeben als Lichtstrom in Lumen pro Meter (lm/m).
• LED-Dichte: 30, 60 oder 120 LEDs pro Meter – je dichter, desto gleichmäßiger die Lichtlinie.
• Schutzart: für Bad und Außenbereich IP65 oder höher.

Spannungsabfall: warum die Länge begrenzt ist

Auf dem Streifen und in der Zuleitung geht Spannung verloren – umso mehr, je länger die Strecke und je höher der Strom. Das Ende des Streifens wird dann sichtbar dunkler, bei RGB-Streifen verfälschen sich zusätzlich die Farben. Bei gleicher Leistung fließt bei 24 V nur halb so viel Strom wie bei 12 V; deshalb sind mit 24 V längere Strecken und dünnere Zuleitungen möglich. Bei langen Strecken hilft eine zusätzliche Einspeisung: am anderen Ende oder in Abschnitten mit eigener Zuleitung.

Netzteil richtig dimensionieren

• Spannung: identisch mit der des Streifens – stabilisierte 12 V DC bzw. 24 V DC.
• Leistung: Streifenlänge (m) × Leistung pro Meter (W/m) = Gesamtleistung (W).
• Reserve: Netzteil etwa 20 % stärker wählen als die Gesamtleistung.

Rechenbeispiel: 5 m Streifen mit 20 W/m ergeben 100 W; mit 20 % Reserve brauchen Sie ein Netzteil mit mindestens 120 W.

12- und 24-V-Streifen lassen sich nicht direkt verbinden: Jeder Typ braucht sein eigenes Netzteil, auch wenn beide in derselben Anlage verbaut sind. Verwenden Sie zertifizierte Netzteile mit eingebautem Kurzschlussschutz und platzieren Sie sie gut belüftet sowie geschützt vor Feuchtigkeit und Staub.

Montage in sechs Schritten

1. Vorbereiten: Material und Werkzeug bereitlegen, die Stromversorgung an der Arbeitsstelle abschalten, den Streifen auspacken und auf Schäden prüfen.
2. Untergrund reinigen: Er muss sauber, trocken und glatt sein. Staub und Fett mit Alkohol oder Entfetter entfernen und gut trocknen lassen.
3. Vorher testen: Streifen probeweise ans Netzteil anschließen – leuchten alle LEDs, stimmen Lichtfarbe und Helligkeit? Das erspart Ärger nach dem Aufkleben.
4. Messen und schneiden: Länge nachmessen und nur an den markierten Stellen (Scherensymbol oder gestrichelte Linie) mit einer scharfen Schere schneiden.
5. Alu-Profil montieren (optional, aber empfohlen): Profil zuerst befestigen – je nach Untergrund mit Schrauben und Dübeln oder doppelseitigem Montageklebeband – und auf festen Sitz und richtige Lage prüfen.
6. Streifen einkleben: Schutzfolie abziehen, den Streifen abschnittweise auf den Untergrund oder ins Profil drücken, langsam arbeiten und Luftblasen oder Wellen vermeiden. Zum Schluss den Diffusor ins Profil klicken.

Anschluss bei 12, 24 und 230 V

Streifen mit 12 oder 24 V arbeiten mit Schutzkleinspannung: An einem Steckernetzteil können Sie sie selbst anschließen, das Stromschlagrisiko ist minimal. Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft – das gilt für 230-V-Streifen ebenso wie für Netzteile, die fest an die Hausinstallation angeschlossen werden. Netzspannung kann schwere oder tödliche Verletzungen verursachen.

12-V-Streifen

Der Standard mit der größten Auswahl. Ein Abschnitt sollte höchstens etwa 5 m lang sein.

• Netzteil möglichst nah am Streifen platzieren, ideal innerhalb von 2 m.
• Längere Anlagen an beiden Enden einspeisen oder in Abschnitte mit eigener Einspeisung teilen.
• Für längere Zuleitungen dickere Leiter verwenden, mindestens 0,75 mm², damit der Spannungsabfall klein bleibt.

24-V-Streifen

Für längere Strecken: weniger Spannungsabfall und gleichmäßigeres Licht, dafür etwas teurer und weniger verbreitet.

• Bis zu 10 m ohne sichtbaren Helligkeitsverlust; lange Anlagen trotzdem an mehreren Punkten einspeisen.
• Zuleitungen dürfen dünner sein als bei 12 V; Verbinder und Klemmen müssen für 24 V ausgelegt sein.
• Niemals einen 24-V-Streifen an ein 12-V-Netzteil anschließen oder umgekehrt.

230-V-Streifen

Sie ermöglichen sehr lange Strecken ohne zusätzliche Netzteile, sind aber weniger flexibel und nur an bestimmten Stellen kürzbar. Für die Installation gilt:

• Vor jeder Arbeit Hauptschalter bzw. Sicherung ausschalten und isoliertes Werkzeug für 230 V verwenden.
• Nur an den markierten Stellen schneiden – die Abschnitte sind meist länger als bei Niedervolt-Streifen.
• Enden immer mit den Endkappen des Herstellers isolieren, alle Verbindungen gegen Feuchtigkeit schützen und nur Original-Anschlusssätze, Verbinder und Kappen für 230 V verwenden.
• Anschlussleitung mit mindestens 1,5 mm²; angeschlossen wird fest über eine Installationsdose oder über Stecker und eine für den Zweck zugelassene Zuleitung.
• Ein FI-Schutzschalter mit 30 mA und ein passend bemessener Leitungsschutzschalter sind Pflicht, ideal ist ein eigener Stromkreis.
• Im Freien nur dafür zugelassene Streifen mit IP65 oder höher und wasserdichte Verbindungen; vor dem Dauerbetrieb alles gründlich prüfen.

Verbindungen bei 12 und 24 V

• Polarität: Plus (+) und Minus (−) am Streifen erkennen – meist rot für Plus, schwarz für Minus. RGB-Streifen nach dem Farbcode des Herstellers anschließen. Vertauschte Pole können den Streifen beschädigen.
• Steckverbinder (am einfachsten): Verbinder öffnen, Streifenende so einlegen, dass die Kontaktflächen genau auf den Kontakten liegen, Verbinder fest schließen, Leitungen zum Netzteil führen.
• Löten (dauerhafter): Kontakte am Streifenende freilegen, etwas Lötpaste auftragen, Leitungen anlöten und die Stelle nach dem Abkühlen mit Schrumpfschlauch isolieren.
• Am Netzteil: Leitungen polrichtig an die Ausgangsklemmen anschließen und die Klemmen fest anziehen.

Generell gilt: nur spannungsfrei arbeiten, alle Verbindungen isolieren – besonders in feuchten Räumen –, das Netzteil nicht über seine Maximalleistung belasten und Leitungen so verlegen, dass sie nicht gequetscht oder beschädigt werden.

Dimmer, Sensoren, RGB und Smart Home

• Smart Home: Smarte Streifen werden über WLAN oder Zigbee eingebunden, per App oder Sprachbefehl gesteuert und mit Zeitplänen und Automationen kombiniert.
• Dimmer: Er muss zum Streifentyp passen und wird nach dem Schaltbild des Herstellers angeschlossen; danach den gesamten Dimmbereich testen. Dimmer auf der 230-V-Seite setzt die Elektrofachkraft.
• Bewegungsmelder und Zeitschaltuhren: ideal für Flure, Treppen und Eingänge. Den Melder dort montieren, wo er Bewegungen gut erfasst, und Empfindlichkeit sowie Leuchtdauer einstellen.
• RGB: passenden RGB-Controller wählen, Streifen an Netzteil und Controller anschließen, Bedienteil montieren oder die App koppeln.

Energie sparen

LED-Streifen verbrauchen bei gleicher Helligkeit bis zu 80 % weniger Strom als herkömmliche Glühlampen, halten bis zu 50.000 Stunden und erwärmen den Raum kaum. Achten Sie auf eine hohe Lichtausbeute (lm/W) und das EU-Energielabel: Es kennt heute die Klassen A bis G, die Produktdaten stehen in der EPREL-Datenbank – Angaben wie A++ stammen vom alten Label. Zusätzlich sparen Dimmer, Bewegungsmelder in selten genutzten Bereichen, getrennt schaltbare Zonen und helle, reflektierende Flächen. Für lange Strecken ist 24 V auch energetisch günstiger, weil in den Leitungen weniger verloren geht.

Sechs typische Fehler

Prüfung und Wartung

• Sichtprüfung: Der Streifen sitzt gerade und auf ganzer Länge fest, ist weder verdreht noch geknickt oder beschädigt; alle Verbindungen sind sauber, fest und isoliert.
• Versorgung: richtige Spannung am Netzteil, Polarität (+/−) korrekt, Netzteil gut belüftet.
• Funktion: Leuchtet der Streifen auf ganzer Länge gleichmäßig? Bleiben Abschnitte dunkel, die Verbindungen an dieser Stelle prüfen. Bei RGB alle Farben und Modi testen.
• Dauertest: einige Stunden leuchten lassen und auf Änderungen von Helligkeit oder Farbe, Flackern oder Abschalten achten.

Wartung: Streifen mit einem trockenen oder leicht feuchten Tuch reinigen, nie mit Scheuer- oder Lösungsmitteln. Verbindungen und Steckverbinder regelmäßig kontrollieren, in feuchten Räumen auch auf Korrosion und Oxidation. Auch wasserfeste Streifen vor übermäßiger Feuchtigkeit schützen und beschädigte Dichtungen sofort reparieren. Defekte Abschnitte oder Verbinder lassen sich gezielt ersetzen; bei komplizierteren Reparaturen hilft eine Fachkraft. Bei smarten Systemen regelmäßig die Firmware aktualisieren.

Schutzart und Sicherheit

• Grundregeln: nur spannungsfrei arbeiten, nur Produkte mit CE-Kennzeichnung verwenden, die Gesamtleistung der Stromkreise im Blick behalten und die Herstellerangaben befolgen. Elektrische Anlagen müssen DIN VDE 0100 entsprechen; in öffentlichen Gebäuden können weitere Nachweise nötig sein.
• Überlast und Kurzschluss: Jede Anlage braucht einen Überlastschutz – bei 12 und 24 V Netzteile mit Kurzschlussschutz und bei größeren Anlagen zusätzliche Sicherungen, bei 230 V einen passend bemessenen Leitungsschutzschalter.
• Wärme: 12-V-Streifen werden bei gleicher Lichtleistung meist wärmer als 24-V-Streifen; 230-V-Streifen brauchen unter Umständen eine besondere Kühlung. Alu-Profile und Luftzirkulation einplanen, in geschlossenen Vitrinen zusätzlich belüften.

Häufige Fragen

Brauche ich für LED-Streifen einen Elektriker?

Für 12- und 24-V-Streifen mit Steckernetzteil nicht – die Montage gelingt mit Grundkenntnissen. 230-V-Streifen und fest angeschlossene Netzteile gehören dagegen in die Hände einer Elektrofachkraft.

Welcher Streifentyp passt zu mir?

Für Wohnräume und kürzere Strecken bis 5 m ist 12 V ideal, günstig und weit verbreitet. Für professionelle Anlagen und Strecken bis 10 m ist 24 V die bessere Wahl, weil das Licht bis zum Ende gleichmäßig bleibt. 230-V-Streifen lohnen sich nur für sehr lange, durchgehende Linien mit fachgerechter Installation.

Kann ich LED-Streifen kürzen?

12- und 24-V-Streifen ja, an den markierten Trennstellen. 230-V-Streifen lassen sich nur an bestimmten Stellen kürzen, und die Enden müssen immer mit speziellen Endkappen isoliert werden.

Wie schließe ich mehrere Streifen an?

12- und 24-V-Streifen parallel an das Netzteil anschließen, nie in Reihe – das Netzteil muss für alle Streifen zusammen reichen. 230-V-Streifen werden nach Herstellerangabe aneinandergereiht, höchstens bis zur zulässigen Gesamtlänge.

Der Streifen leuchtet nicht – was tun?

Bei 12 und 24 V Verbindungen und Polarität prüfen und mit dem Multimeter kontrollieren, ob das Netzteil die richtige Ausgangsspannung liefert. Bei 230 V zuerst den Strom abschalten; Anschluss, Sicherung und Verdrahtung prüft dann die Elektrofachkraft.

Wie lange hält ein LED-Streifen?

Hochwertige Streifen erreichen 25.000–50.000 Betriebsstunden. 24-V-Streifen halten wegen der geringeren Wärmebelastung meist länger als 12-V-Streifen; gute Kühlung verlängert die Lebensdauer deutlich.
