DALI-Lichtsteuerung installieren: Busleitung, Adressen, Inbetriebnahme

Ratgeber · DALI-Lichtsteuerung

DALI steuert jede Leuchte einzeln über eine zweiadrige Busleitung – mit Gruppen, Szenen, Sensoren und Rückmeldung. Diese Anleitung führt von der Planung über Leitungsverlegung und Anschluss bis zu Adressierung, Inbetriebnahme und Fehlersuche.

Inhalt

• DALI im Überblick
• Planung und Systemgrenzen
• Werkzeug und Komponenten
• Busleitung verlegen, Komponenten platzieren
• Installation Schritt für Schritt
• Adressierung und Inbetriebnahme
• Prüfung nach der Installation
• Häufige Fehler
• Energie sparen mit DALI
• Wartung und Fehlersuche
• Erweiterung, Integration und Normen
• Häufige Fragen

DALI im Überblick

DALI (Digital Addressable Lighting Interface) ist ein internationaler Standard für die Kommunikation zwischen Betriebsgeräten von Leuchten, Sensoren, Tastern und Steuergeräten – im Büro ebenso wie im Wohnhaus oder in öffentlichen Gebäuden. Alle Komponenten hängen parallel an einer zweiadrigen Busleitung; dank des einheitlichen Protokolls arbeiten Geräte verschiedener Hersteller zusammen.

• Adressierbar: Jedes Gerät hat eine eigene Adresse und lässt sich einzeln oder in Gruppen steuern.
• Flexibel: Gruppen und Funktionen ändern Sie per Software, ohne die Verdrahtung anzufassen.
• Rückmeldung: Der Status jedes Geräts lässt sich abfragen – das beschleunigt Diagnose und Wartung.
• Effizient: Sensoren und Zeitprogramme liefern Licht nur bei Bedarf und nur so hell wie nötig.

DALI dimmt stufenlos (typisch 1–100 %, mit logarithmischer Kurve passend zum Helligkeitsempfinden des Auges), speichert Lichtszenen und schaltet automatisch nach Zeit, Anwesenheit oder Tageslicht. Anders als analoges 0–10-V- oder Phasendimmen arbeitet es digital und bidirektional und braucht keine eigene Steuerleitung je Leuchtengruppe.

Planung und Systemgrenzen

Bedarf klären

Was ist das Ziel – Energieeinsparung, Komfort, Lichtstimmung? Welche Räume und Funktionen (automatisches Dimmen, Szenen, Anbindung an andere Systeme)? Wie viele Leuchten, welche Bewegungs-, Präsenz- und Tageslichtsensoren? Bedienung über Wandtaster, Panels oder App?

Plan erstellen

Zeichnen Sie einen Grundriss mit allen Leuchten, den Trassen der Busleitung sowie den Positionen von Controller, Sensoren und Bedienelementen. Prüfen Sie, ob alle Komponenten DALI-kompatibel sind und die gewünschten Funktionen beherrschen – und ob die vorhandene Elektroinstallation die Umrüstung zulässt. Gekauft wird erst, wenn der Plan steht.

Grenzen einer DALI-Linie

Größere Anlagen teilen Sie in mehrere DALI-Linien mit eigenem Bus-Netzteil auf und verbinden sie über Gateways oder Router.

Das Bus-Netzteil muss genug Strom für alle angeschlossenen DALI-Geräte liefern – addieren Sie deren Stromaufnahme. Günstig ist eine möglichst zentrale Lage, sodass kein Gerät weiter als etwa 150 m vom Netzteil entfernt ist.

Werkzeug und Komponenten

• Werkzeug: isolierte Schraubendreher, Kombizange, Seitenschneider, Abisolier- und Crimpzange, Bohrmaschine, Wasserwaage, Maßband oder Laser-Entfernungsmesser.
• Messgeräte: Multimeter, möglichst ein DALI-Tester, dazu ein Luxmeter zum Einstellen von Szenen und Tageslichtregelung.
• DALI-Komponenten: Leuchten bzw. LED-Treiber mit DALI-Schnittstelle, Bus-Netzteil (16 V DC), Controller, Gateways zu anderen Systemen, Sensoren, Taster und Bedienpanels.
• Leitungen und Zubehör: zweiadrige Busleitung mit 0,5–1,5 mm², Netzleitungen, Klemmen, Aderendhülsen, Schutzrohre, Installationsdosen.
• Software und Schutz: Konfigurationssoftware mit Programmier-Interface, gegebenenfalls eine App; Handschuhe, Schutzbrille, isolierende Unterlage, Erste-Hilfe-Ausstattung.

Dimmbare Leuchten für Hallen finden Sie unter dimmbare LED-Hallenbeleuchtung (0–10 V & DALI).

Busleitung verlegen, Komponenten platzieren

DALI ist keine Schutzkleinspannung (SELV): Die DALI-Schnittstelle der Geräte ist vom Netz nur durch eine Basisisolierung getrennt, typisch ausgelegt für 250 V. Behandeln Sie die Busleitung deshalb wie eine Netzleitung und verwenden Sie für Netzspannung geeignete Leitungen; in stark gestörter Umgebung sind geschirmte Leitungen sinnvoll.

• Querschnitt: mindestens 0,5 mm², auf langen Strecken mehr (siehe Tabelle) – möglichst einheitlich in der ganzen Anlage.
• Topologie: Linie, Stern oder Baum, alle Geräte parallel. Keinen Ring bilden und unnötig verzweigte Strukturen vermeiden – sie erschweren die Fehlersuche.
• Störquellen: Abstand zu Motoren, Transformatoren und ähnlichen Störern halten, lange, enge Parallelführung mit Starkstromleitungen vermeiden (Empfehlung: etwa 10 cm Abstand) und Leitungen im rechten Winkel kreuzen. In Industrieumgebungen helfen galvanische Trennmodule.
• Aderfarben: Für die DALI-Adern gibt es keine verbindliche Farbe – kennzeichnen Sie sie eindeutig und halten Sie sich an die Herstellerdokumentation.

Komponenten richtig platzieren

• Controller und Schnittstellen: gut zugänglich, belüftet, geschützt vor Staub und Feuchtigkeit (feste Mindestabstände zwischen DALI-Geräten gibt es nicht).
• Bewegungs- und Präsenzmelder: so, dass sie den ganzen relevanten Bereich erfassen.
• Tageslichtsensoren: an einer für den Raum repräsentativen Stelle, nicht neben Wärmequellen oder in direkter Sonne.
• Taster und Panels: nach der Raumnutzung anordnen, an Türen auf der Seite des Türgriffs.

Installation Schritt für Schritt

Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft – bei DALI gilt das für Netz- und Busleitung gleichermaßen.

1. Vorbereiten

Stromkreise freischalten, gegen Wiedereinschalten sichern, Spannungsfreiheit prüfen. Arbeitsbereich räumen, alle Komponenten auspacken und auf Schäden kontrollieren.

2. Leitungen verlegen

• Trassen der Busleitung nach Plan anzeichnen, Positionen von Leuchten, Sensoren und Bedienelementen festlegen, Durchbrüche herstellen.
• Busleitung ohne Knicke und Beschädigungen verlegen, an den Enden ausreichend Reserve lassen.
• Netzleitungen für Leuchten und Komponenten verlegen und alle Leitungen beschriften.

3. Komponenten montieren

• Leuchtenhalterungen nach Herstellerangaben befestigen und die Leuchten montieren – noch nicht anschließen.
• Dosen und Halterungen für Taster, Panels und Sensoren setzen.
• Bus-Netzteil und Controller am vorgesehenen Ort montieren, meist im Verteiler; auf ausreichende Belüftung achten.

4. Anschließen

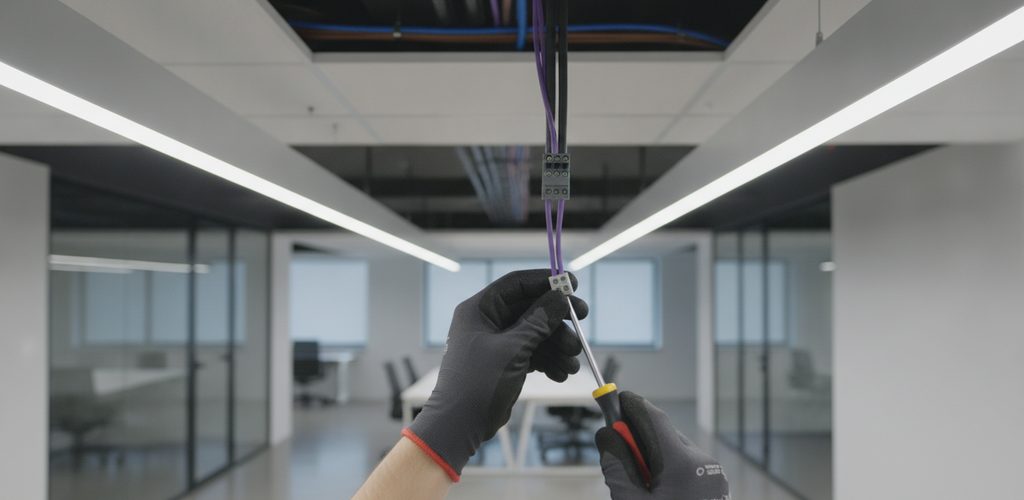

• Busleitung: Adern 6–8 mm abisolieren, bei feindrähtigen Leitern Aderendhülsen verwenden und an die Klemmen DA/DA bzw. DALI+/DALI− anschließen. Betriebsgeräte sind meist verpolungssicher; Bus-Netzteil, Controller und manche Eingabegeräte haben aber eine Polarität – verdrahten Sie daher in der ganzen Anlage einheitlich.
• Netzanschluss: L (braun oder schwarz), N (blau) und PE (grün-gelb) an die Netzklemmen der Geräte; der Schutzleiter wird überall angeschlossen, wo er vorgesehen ist. Die Netzspannung muss zur Angabe der Geräte passen.
• Bus-Netzteil: nach Schaltbild des Herstellers anschließen, die Busleitung an die Ausgangsklemmen legen. Je Linie genügt in der Regel ein Netzteil, sofern der Hersteller nichts anderes vorgibt.
• Treiber, Sensoren, Taster: Treiber an Bus und LED-Modul anschließen, Sensoren und Taster nach Herstelleranleitung; manche Bedienelemente benötigen eine zusätzliche Versorgung.

5. Vor dem Einschalten prüfen

Alle Klemmen fest, keine losen oder falsch angeschlossenen Adern, kein blankes Metall außerhalb der Klemmen. Besonders wichtig: DALI- und Netzadern dürfen nicht vertauscht sein – das kann Geräte zerstören –, und zwischen Busleitung und Netzleitern darf keine ungewollte Verbindung bestehen. Die vorgeschriebene Erstprüfung nach DIN VDE 0100 übernimmt die Elektrofachkraft. Leitungen zum Schluss mechanisch schützen und ordentlich bündeln.

Adressierung und Inbetriebnahme

1. Einschalten: Stromkreise zuschalten, prüfen, ob Bus-Netzteil und Controller arbeiten, und die Busspannung messen (typisch 16 V DC).
2. Adressieren: automatisch über die Konfigurationssoftware (am einfachsten), manuell durch Identifizieren der Geräte – die angesprochene Leuchte blinkt – oder bei manchen Systemen per DIP-Schalter bzw. Taste am Gerät. Systematisch vorgehen, jede Adresse notieren, Doppelvergaben per Software aufspüren.
3. Grundfunktion testen: Reagiert jedes Gerät auf Ein, Aus und Dimmen?
4. Konfigurieren: Gruppen nach Funktionsbereichen bilden; für Szenen die Helligkeit jeder Leuchte oder Gruppe festlegen und unter einer Szenennummer speichern; Sensorlogik, Dimmkurven, Überblendzeiten sowie Minimal- und Maximalwerte einstellen.
5. Übergeben: Adressen, Gruppen, Szenen und Schaltpläne dokumentieren, Konfiguration sichern, eine kurze Bedienanleitung erstellen, die Nutzer einweisen und Einstellungen nach ihren Rückmeldungen anpassen.

Farbe und Farbtemperatur: Tunable White (etwa 2.700–6.500 K) und RGBW steuert der Gerätetyp DT8. DT6 ist der Standard-Gerätetyp für LED-Betriebsgeräte – Tunable White ist damit nur über zwei getrennt adressierte Kanäle möglich. Controller und Treiber müssen denselben Gerätetyp unterstützen.

Prüfung nach der Installation

Häufige Fehler

• Ohne Plan installiert: Komponenten werden schlecht genutzt, Funktionen fehlen – erst planen, dann kaufen.
• Systemgrenzen überschritten: mehr als 64 Geräte oder 300 m Leitung – in mehrere Linien mit Gateways aufteilen.
• Ungeeignete Komponenten: nicht zertifizierte oder minderwertige Geräte – für DALI zertifizierte Produkte renommierter Hersteller wählen.
• Leitungsführung: Busleitung eng neben Starkstromleitungen, zu dünn für die Länge oder als Ring verlegt.
• Verdrahtung: DALI- und Netzadern vertauscht, lose Klemmen, offene Verbindungen – Adern kennzeichnen, vor dem Einschalten doppelt kontrollieren.
• Adressierung: doppelte oder falsch vergebene Adressen führen zu unvorhersehbarem Verhalten – automatische Werkzeuge nutzen, laufend testen.
• Zu wenig getestet: nach dem Programmieren jede Szene und Gruppe ausprobieren.
• Übergabe vergessen: Ohne Einweisung, Dokumentation und Anpassung an die tatsächliche Nutzung bleibt Potenzial ungenutzt, spätere Änderungen werden aufwendig.

Energie sparen mit DALI

• Bedarfsgerecht dimmen: Jede Leuchte bekommt genau die nötige Helligkeit; Minimal- und Maximalwerte lassen sich einzeln festlegen.
• Zonen: Nur genutzte Bereiche werden beleuchtet – nicht mehr das ganze Stockwerk wegen eines einzigen belegten Raums.
• Konstantlichtregelung: Tageslichtsensoren dimmen die Leuchten bei ausreichendem Tageslicht herunter und fahren sie mit abnehmendem Tageslicht schrittweise hoch.
• Präsenz- und Bewegungsmelder: schalten oder dimmen unbelegte Bereiche; passende Nachlaufzeiten verhindern ständiges Ein- und Ausschalten.
• Zeitsteuerung: reduziertes Licht nachts und außerhalb der Arbeitszeit, Profile für Wochentage und besondere Anlässe, Astrofunktion nach Sonnenauf- und -untergang.
• Szenen und Auswertung: Sparmodus per Tastendruck, Verbrauch in Echtzeit überwachen, Einstellungen anhand der Nutzungsmuster optimieren.

Die Investition amortisiert sich meist in 2–5 Jahren, abhängig von Gebäudeart, Nutzung und bisheriger Beleuchtung. Am meisten sparen Räume mit wechselnder Belegung und viel Tageslicht.

Wartung und Fehlersuche

Typische Störungen

• Leuchte reagiert nicht (Defekt, Adressfehler, unterbrochene Busleitung): Versorgung, Busanschluss und Busspannung (ca. 16 V DC) prüfen, Adresse kontrollieren, Leuchte nach Herstellerangabe zurücksetzen oder testweise direkt am Controller betreiben.
• Unruhiges Dimmen: Dimmkurve anpassen, Versorgungsspannung prüfen, defektes Betriebsgerät tauschen.
• Sensoren arbeiten falsch: Position, Empfindlichkeit und Verzögerung prüfen, Sensor testen.
• System instabil: Linie zu lang, Störungen durch benachbarte Starkstromleitungen, doppelte Adressen, zu schwaches Bus-Netzteil oder beschädigte Leitungen und schlechte Verbindungen.

Erweiterung, Integration und Normen

• Erweitern: neue Geräte einfach an den Bus anschließen, bis 64 Adressen erreicht sind; darüber hinaus Linien über Router oder Gateways koppeln.
• KNX: Über DALI-KNX-Gateways wird die Beleuchtung Teil der Gebäudesteuerung mit Heizung, Klima, Beschattung und Sicherheitstechnik.
• Gebäudeleittechnik: Anbindung über BACnet, Modbus oder OPC UA; mit DALI-IP-Gateway oder DALI-Server auch Bedienung per App, Weboberfläche oder Sprachassistent.
• Funk: DALI selbst ist kabelgebunden; Gateways verbinden es mit Bluetooth (Mesh), Zigbee, Z-Wave oder WLAN.
• DALI-2: standardisiert zusätzlich Eingabegeräte wie Sensoren und Taster und verbessert die Interoperabilität; die Zertifizierung verwaltet die Digital Illumination Interface Alliance (DiiA).
• Human Centric Lighting: Tunable White, Lichtsensoren und Programmierung unterstützen Tagesrhythmus, Konzentration und Schlaf.
• Notbeleuchtung: Spezielle DALI-Notlichtgeräte ermöglichen automatische Tests und zentrales Monitoring; maßgeblich sind DIN EN 1838 und ASR A3.4/3. Fluchtweg-Systeme lassen sich mit Brandmelde- und Sicherheitstechnik koppeln.

Normen: Das Protokoll ist in der IEC 62386 festgelegt (Teile 101–103 allgemein, 2xx Betriebsgeräte, 3xx Eingabegeräte). Für die Installation gilt DIN VDE 0100, für Arbeitsstätten DIN EN 12464-1, für die Energiebewertung DIN EN 15193, für Sportstätten DIN EN 12193; Leuchten und Betriebsgeräte erfüllen zudem die einschlägigen Sicherheits- und EMV-Normen.

Häufige Fragen

Ist DALI mit LED-Beleuchtung kompatibel?

Ja. Die meisten modernen LED-Treiber haben eine DALI-Schnittstelle und lassen sich direkt einbinden.

Kann ich Geräte verschiedener Hersteller kombinieren?

Ja, DALI ist ein offener Standard. Die größte Sicherheit bieten DALI-2-zertifizierte Geräte.

Kann ich DALI selbst installieren?

Leitungsverlegung und Anschluss sind Sache einer Elektrofachkraft; dafür genügt übliches Elektrowerkzeug. Adressierung und Programmierung erfordern ein DALI-Programmier-Interface mit Software und DALI-Erfahrung – bei größeren Anlagen lohnt ein Spezialist.
