LED-Treiber und Netzteil anschließen: Montage, Verdrahtung, Prüfung

Ratgeber · LED-Treiber und Netzteile

Ohne passenden Treiber oder passendes Netzteil arbeitet keine LED zuverlässig. So wählen Sie das richtige Gerät, montieren und verdrahten es sicher und prüfen die Anlage nach der Installation.

Inhalt

• Treiber und Netzteil: die Grundlagen
• Das passende Gerät wählen
• Montage Schritt für Schritt
• Verdrahtung und Polarität
• Häufige Fehler
• Prüfung nach der Montage
• Effizienz, Wartung und Vorschriften
• Dimmer, Sensoren, Smart Home und RGB
• Häufige Fragen

Treiber und Netzteil: die Grundlagen

Ein LED-Treiber ist ein spezielles Netzteil, das den Strom durch die LEDs regelt. LEDs brauchen einen konstanten Strom bei niedriger Spannung, um effizient und ohne Überhitzung zu arbeiten – der Treiber liefert genau den Strom, den sie benötigen. Es gibt zwei Grundtypen:

• Konstantstrom-Treiber (CC) liefern einen stabilen Strom – ideal, wo eine gleichbleibende Lichtintensität gefragt ist, etwa bei einzelnen LEDs und LED-Modulen.
• Konstantspannungs-Treiber (CV) liefern eine feste Spannung, der Strom richtet sich nach der angeschlossenen Last. Diese Bauart ist typisch für LED-Streifen.

Ein Netzteil für LED-Beleuchtung wandelt die Netzspannung von 230 V AC in eine niedrige Gleichspannung um, meist 12 V oder 24 V DC. Falscher Strom oder falsche Spannung lassen die LEDs schneller altern, verkürzen ihre Lebensdauer oder zerstören sie.

In den meisten Anlagen sitzt nur ein Gerät zwischen Netz und LEDs – der Treiber bzw. das Netzteil. Eine Kette aus Netzteil und nachgeschaltetem Treiber gibt es nur bei Gleichspannungssystemen, in denen zum Beispiel ein 24-V-Netzteil mehrere DC/DC-Konstantstromtreiber speist.

Das passende Gerät wählen

• Daten der Leuchte: Im Datenblatt stehen die benötigte Spannung bzw. der Strom und die maximale Leistungsaufnahme.
• Ausgang: Ausgangsspannung und -strom müssen zu den LEDs passen. LED-Streifen brauchen in der Regel Konstantspannung, einzelne LEDs oder Module oft Konstantstrom.
• Leistung mit Reserve: Addieren Sie die Leistung aller angeschlossenen LEDs und wählen Sie ein Gerät mit rund 20 % Reserve.
• Eingang: Die Eingangsspannung muss zum Netz passen, an dem das Gerät betrieben wird.
• Dimmen: Soll gedimmt werden, muss der Treiber zum verwendeten Dimmer passen.
• Schutzart: In feuchter oder staubiger Umgebung braucht das Gerät eine passende IP-Schutzart, im Freien mindestens IP65.
• Qualität: Die CE-Kennzeichnung ist Pflicht. Achten Sie außerdem auf einen hohen Wirkungsgrad und auf Schutz gegen Überspannung und Überlast – gute Komponenten zahlen sich langfristig aus.

Montage Schritt für Schritt

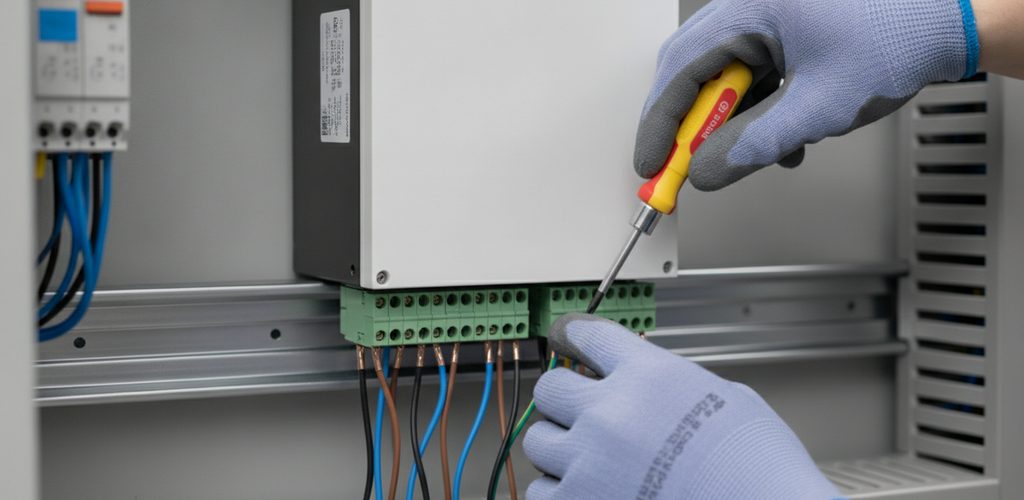

Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft. Steckernetzteile für 12-V- oder 24-V-Anlagen und die Verdrahtung auf der Kleinspannungsseite können Sie selbst übernehmen.

Werkzeug und Material: Multimeter (Spannung, Strom, Widerstand), Spannungsprüfer, Abisolierzange, Crimpzange und Crimpverbinder, Schraubendreher-Satz, Isolierband und/oder Schrumpfschlauch, Bohrmaschine, Dübel und Schrauben; dazu Steckverbinder für LED-Beleuchtung und Leitungen mit ausreichendem Querschnitt für einen geringen Spannungsfall.

1. Vorbereiten: Sicherung ausschalten und mit Multimeter oder Spannungsprüfer feststellen, dass der Stromkreis spannungsfrei ist.
2. Netzseite anschließen: den Eingang (Primärseite) mit Außenleiter (L), Neutralleiter (N) und – bei Geräten der Schutzklasse I – Schutzleiter (PE) verbinden. Geeignete Klemmen oder Crimpverbinder verwenden.
3. Gerät befestigen: mit Schrauben oder dem mitgelieferten Montagerahmen an einem trockenen, belüfteten Ort ohne direkte Sonneneinstrahlung.
4. LEDs anschließen: den Ausgang (Sekundärseite) mit den LEDs verbinden und dabei auf die Polarität achten. Bei Systemen mit separatem Netzteil und DC/DC-Treiber zuerst den Netzteilausgang an den Treibereingang, dann den Treiberausgang an die LEDs anschließen.
5. Kontrollieren und testen: vor dem Einschalten alle Verbindungen auf festen Sitz prüfen, Sicherung einschalten, Beleuchtung testen.

Verdrahtung und Polarität

Auf der Netzseite gilt der europäische Farbcode:

• Außenleiter (L): braun oder schwarz
• Neutralleiter (N): blau
• Schutzleiter (PE): grün-gelb

Die Klemmen am Treiber oder Netzteil sind mit L, N und PE bzw. ⏚ gekennzeichnet; ziehen Sie die Schrauben fest an. Geräte der Schutzklasse II haben keinen Schutzleiteranschluss.

Auf der LED-Seite zählt die Polarität: Plus an Plus, Minus an Minus. Vertauschte Pole führen dazu, dass die LEDs nicht leuchten oder beschädigt werden. Bei RGB-Streifen müssen zusätzlich alle Farbkanäle richtig zugeordnet sein.

Häufige Fehler

• Falsches Gerät: Spannung und Strom passen nicht zu LED-Streifen oder Leuchte – Überlast und Schäden sind die Folge.
• Maximallast überschritten: Das Gerät überhitzt und fällt aus.
• Schlechte Verbindungen: Lose oder mangelhafte Kontakte verursachen instabilen Betrieb oder Kurzschlüsse.
• Ungeeigneter Montageort: Ohne trockene, belüftete Umgebung überhitzen die Geräte und altern schneller.
• Zu geringe Schutzart: Bei Feuchte oder Staub ist eine passende IP-Schutzart Pflicht.
• Polarität vertauscht: Fehlfunktion oder defekte LEDs.
• Kein Überspannungsschutz: Spannungsspitzen im Netz können Treiber und Netzteile beschädigen.
• Temperaturgrenzen missachtet: Geräte nicht dort einbauen, wo ihre zulässige Umgebungstemperatur überschritten wird.

Prüfung nach der Montage

1. Sichtprüfung: alle Leitungen fest und richtig angeschlossen, keine beschädigte oder mangelhaft isolierte Leitung; Treiber und Netzteil ausreichend gekühlt und ohne direkte Sonne.
2. Messen: Ausgangsspannung und -strom mit dem Multimeter messen und mit den Daten der Leuchten vergleichen. Im spannungslosen Zustand den Durchgang zwischen Treiberausgang und LEDs prüfen – der Stromkreis darf nirgends unterbrochen sein.
3. Funktionstest: Leuchten die LEDs gleichmäßig und ohne Flackern? Reagieren Dimmer und Steuerungen wie erwartet?
4. Dauertest: die Beleuchtung länger als eine Stunde eingeschaltet lassen und kontrollieren, dass alle Komponenten innerhalb ihrer Temperaturgrenzen bleiben.
5. Sicherheit: Ist ein Überspannungsschutz vorhanden und funktionsfähig? Sind alle Metallteile von Leuchten und Treibern der Schutzklasse I mit dem Schutzleiter verbunden?

Effizienz, Wartung und Vorschriften

Wirkungsgrad: Er zeigt, wie viel der aufgenommenen Energie bei den LEDs ankommt; der Rest wird zu Wärme. Gute Geräte erreichen über 85 %, manche über 90 %. Ein zur Last passendes Gerät mit gutem Wärmemanagement hält länger und arbeitet effizienter. Ein falsch gewähltes Gerät führt dagegen zu schwachem Licht, höherem Verbrauch, mehr Wärme und im schlimmsten Fall zu defekten LEDs.

Wartung:

• Treiber und Netzteile regelmäßig auf Risse im Gehäuse und Spuren von Überhitzung kontrollieren.
• Verbindungen prüfen – lockere Kontakte führen zu Überhitzung und Störungen.
• Staub mit einem trockenen Pinsel oder Druckluft entfernen, damit die Lüftungsöffnungen frei bleiben, und für ausreichende Belüftung sorgen.
• Beschädigte Geräte sofort tauschen: Sie können die Beleuchtung weiter schädigen oder einen Brand verursachen.

Vorschriften: Für das Errichten elektrischer Anlagen gilt in Deutschland die DIN VDE 0100; alle Komponenten müssen die CE-Kennzeichnung tragen. Arbeiten Sie nur spannungsfrei und sichern Sie alle Verbindungen mit geeigneten Klemmen und Verbindern. Für Feuchträume und den Außenbereich wählen Sie eine passende IP-Schutzart, im Freien mindestens IP65. Eine unsachgemäße Installation kann zu Stromschlag oder Brand führen – bei komplexen Anlagen oder Unsicherheit gehört die Arbeit in Fachhände.

Dimmer, Sensoren, Smart Home und RGB

• Dimmer: Prüfen Sie zuerst, ob Leuchten und Treiber dimmbar sind. Der Einbau gehört wie jeder 230-V-Anschluss in Fachhände: Sicherung ausschalten, den alten Schalter abklemmen und ausbauen, den Dimmer nach Schaltbild anschließen – Außenleiter (L) und Ausgang zur Leuchte, bei vielen Modellen zusätzlich den Neutralleiter (N) – und nach dem Einschalten die Funktion testen.
• Bewegungsmelder und Zeitschaltuhren: ideal für Außenbeleuchtung und Räume, in denen niemand ständig von Hand schalten möchte. Einen Ort mit freiem Blick auf den Erfassungsbereich wählen, wie einen Schalter anschließen (L, N und Ausgang zur Leuchte) und Empfindlichkeit sowie Nachlaufzeit einstellen.
• Smart Home: ein System wählen, das zu Ihrer Umgebung passt, etwa Google Home oder Amazon Alexa. Smarte Lampen werden meist einfach in vorhandene Leuchten eingesetzt; anschließend die App des Herstellers installieren und die Lampen mit dem WLAN koppeln.
• RGB: Farbige Beleuchtung braucht einen RGB-Controller oder speziellen Treiber, der die Kanäle Rot, Grün und Blau einzeln ansteuert: LED-Streifen an den Controller, Controller an das Netzteil anschließen, Farbe und Helligkeit per Fernbedienung oder App steuern.

Häufige Fragen

Kann ein Treiber mehrere Leuchten versorgen?

Ja, solange die Summe der Leistungen seine Höchstlast nicht überschreitet. An Konstantspannung werden die Leuchten parallel angeschlossen; die Summe ihrer Ströme darf den maximalen Ausgangsstrom nicht übersteigen. An einem Konstantstrom-Treiber schaltet man die LEDs dagegen in Reihe: Sie müssen für denselben Strom ausgelegt sein, und die Summe ihrer Durchlassspannungen muss im Ausgangsspannungsbereich des Treibers liegen.

Was passiert, wenn der Treiber zu schwach ist?

Kann er den nötigen Strom nicht liefern, laufen die LEDs instabil, flackern oder werden beschädigt. Planen Sie deshalb immer ausreichend Leistung ein.

Darf ein LED-Treiber im Freien montiert werden?

Nur, wenn er laut Datenblatt für den Außeneinsatz geeignet ist und eine passende IP-Schutzart hat.

Wie weit darf der Treiber von der Leuchte entfernt sein?

Möglichst nah, idealerweise nicht mehr als 10 m – so bleibt der Spannungsfall in den Leitungen gering. Für längere Strecken brauchen Sie Leitungen mit größerem Querschnitt.

Woran erkenne ich, dass der Treiber richtig arbeitet?

Das Licht ist stabil, flackert nicht und schwankt nicht in der Helligkeit. Mit dem Multimeter können Sie zusätzlich Ausgangsspannung und -strom messen und mit den Angaben auf dem Treiber vergleichen.
