Dimmbare LED-Leuchten installieren: Verdrahtung, Test, Fehlersuche

Ratgeber · Dimmbare LED-Beleuchtung

LED-Streifen, Panel, Wandleuchte oder Spot: Dimmbares Licht funktioniert nur, wenn Leuchte, Dimmverfahren und Dimmer zusammenpassen und sauber verdrahtet sind. Die Anleitung für die gängigen Leuchtentypen – mit Anschlussvarianten, Test und Fehlersuche.

Inhalt

• Dimmbare Leuchten und passende Dimmer
• Dimmverfahren und Bedienung
• Vor der Installation
• Installation Schritt für Schritt
• Anschluss: Zweidraht, Dreidraht und PWM
• Test und Fehlersuche
• Smarte Steuerung
• Sicherheit, Normen und Bad
• Häufige Fragen

Mit dimmbarem LED-Licht passen Sie die Helligkeit an Tätigkeit und Stimmung an, sparen Energie und verlängern die Lebensdauer der Leuchten – vorausgesetzt, Leuchte mit Treiber, Dimmverfahren und Dimmer passen zusammen.

Dimmbare Leuchten und passende Dimmer

Passende Produkte finden Sie unter LED-Streifen und LED-Panels.

Dimmverfahren und Bedienung

Phasendimmer („TRIAC-Dimmer“)

Phasendimmer sind im Haushalt am weitesten verbreitet: Sie schneiden einen Teil jeder Halbwelle der Netzspannung ab und ersetzen meist einfach den Lichtschalter. Der klassische Phasenanschnittdimmer (mit TRIAC, „Leading Edge“) schneidet den Anfang der Halbwelle ab und ist für Glühlampen und konventionelle Trafos gebaut. Der Phasenabschnittdimmer („Trailing Edge“) schneidet das Ende ab und passt zu elektronischen Treibern – also zu den meisten dimmbaren 230-V-LEDs. Universaldimmer erkennen die Last selbst. Wichtig sind Mindest- und Maximallast und ob das Modell einen Neutralleiter in der Schalterdose braucht.

PWM-Dimmer

PWM (Pulsweitenmodulation) schaltet die Kleinspannung sehr schnell ein und aus – ideal für 12- und 24-V-LED-Streifen und Kleinspannungsleuchten. Die Helligkeit lässt sich stufenlos von 0 bis 100 % regeln, bei ausreichend hoher Schaltfrequenz flimmerfrei. Netzteil und PWM-Dimmer müssen zu Spannung und Last passen, der Leitungsquerschnitt zum Strom.

DALI, 0–10 V und 1–10 V

DALI (Digital Addressable Lighting Interface) ist ein digitales Protokoll für die professionelle Lichtsteuerung: Bis zu 64 Leuchten an einer Busleitung lassen sich einzeln adressieren und in Szenen einbinden – präzise, aber teurer. Nötig sind eine zweiadrige Busleitung, ein Steuergerät, ein Bus-Netzteil und DALI-fähige Treiber; typisch sind Gewerbebauten und größere Wohnhäuser. 0–10 V und 1–10 V steuern den Treiber analog über zwei zusätzliche Adern.

Wanddimmer oder Fernbedienung

• Wanddimmer ersetzen den Lichtschalter und passen in eine Standard-Unterputzdose (Ø 68 mm); je nach Typ brauchen sie einen Neutralleiter. Bedient wird nur an einer Stelle, es sei denn, das System unterstützt Nebenstellen.
• Funkdimmer arbeiten mit Fernbedienung oder App. Der Empfänger muss zur Fernbedienung passen, lässt sich unsichtbar verbauen und regelt bei RGB-Licht oft auch die Farbe.

Vor der Installation

Kompatibilität in drei Schritten prüfen

1. Leuchte und Dimmer: Dimmen lassen sich nur Leuchten mit der Kennzeichnung „dimmbar“ – nicht dimmbare LEDs flackern oder brummen am Dimmer oder nehmen Schaden. Der Dimmer muss für genau diesen Leuchtentyp geeignet sein; das empfohlene Verfahren steht in der Dokumentation der Leuchte.
2. Leistung und Last: Die Gesamtleistung aller Leuchten in Watt muss mit Reserve unter der Maximallast des Dimmers liegen und seine Mindestlast erreichen – darunter arbeiten manche Modelle nicht.
3. Spannung: Dimmer und Leuchten müssen für dieselbe Spannung ausgelegt sein; Kleinspannungs-LEDs brauchen ein passendes Netzteil.

Werkzeug und Material

• Werkzeug: Schraubendreher, Kombizange, Abisolierzange, zweipoliger Spannungsprüfer, für anspruchsvollere Installationen ein Multimeter, bei Neuinstallationen eine Bohrmaschine.
• Material: Leitungen mit passendem Querschnitt (für Beleuchtung mindestens 1,5 mm²), Verbindungsklemmen, Kabelbinder, Dübel und Schrauben; dazu Handschuhe und beim Bohren eine Schutzbrille.

Installation Schritt für Schritt

Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft – das gilt für jeden Dimmer in der Schalterdose und jede fest angeschlossene Leuchte. LED-Streifen mit Steckernetzteil und Funk-Controller nehmen Sie selbst in Betrieb. Vor jeder Arbeit an der Installation wird die Sicherung ausgeschaltet, gegen Wiedereinschalten gesichert und die Spannungsfreiheit festgestellt; nach der Montage folgen Test, Abdeckungen und Endkontrolle.

LED-Streifen mit Dimmer

1. Länge ausmessen; das Netzteil muss zu Spannung und Leistung des Streifens passen.
2. Netzteil an einem trockenen, gut belüfteten Ort montieren und die 230-V-Seite anschließen, den Ausgang noch nicht.
3. Streifen am besten in ein Alu-Profil mit Diffusor kleben: Schutzfolie abziehen, Untergrund sauber und entfettet, an Ecken nicht knicken.
4. PWM-Dimmer zwischen Netzteil und Streifen setzen (Details im nächsten Abschnitt).
5. Einschalten, dimmen und prüfen, ob der Streifen über die ganze Länge gleichmäßig leuchtet.

Dimmbare LED-Panels

1. Montageart festlegen (Einbau, Aufbau oder abgehängt) und prüfen, ob das Panel dimmbar ist und welcher Dimmer passt.
2. Bei Phasendimmung den Dimmer statt des Schalters einbauen (siehe unten) – er braucht den Außenleiter und meist auch den Neutralleiter.
3. Panel montieren: für Einbaupanels den Ausschnitt in Decke oder Rasterdecke vorbereiten, für Aufbaupanels den Montagerahmen an die Decke schrauben, für Pendelpanels die Abhängung installieren.
4. Dimmerausgang mit dem Panel verbinden, bei DALI zusätzlich die Busleitung an den Treiber; alle Verbindungen fest und isoliert ausführen.
5. Testen: Das Panel darf beim Dimmen weder rauschen noch flackern.

Dimmbare Wandleuchten

Wandleuchten sitzen meist in 150–180 cm Höhe. Achten Sie auf die Kennzeichnung „dimmbar“; der passende Dimmer – in der Regel ein Phasendimmer – ersetzt den bisherigen Schalter, bei mehreren Leuchten zählt seine Maximallast. Dann die Montageplatte an die Wand schrauben, Außenleiter, Neutralleiter und gegebenenfalls Schutzleiter richtig anschließen und den Dimmbereich auf gleichmäßigen Verlauf testen. Modelle finden Sie unter LED-Wandleuchten.

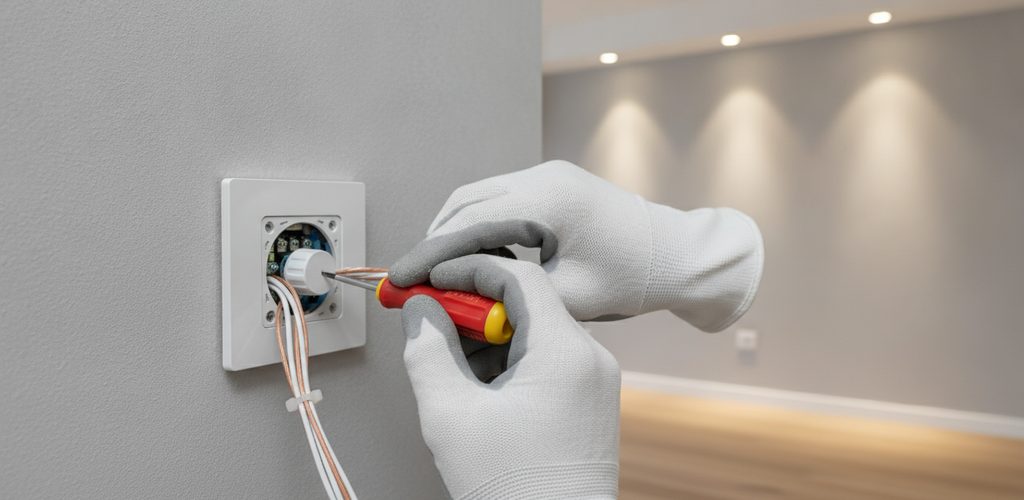

Phasendimmer statt Lichtschalter einbauen

1. Kompatibilität und Gesamtleistung der Leuchten prüfen (siehe oben), Sicherung ausschalten.
2. Alten Schalter ausbauen: Abdeckung abnehmen, Leiter abklemmen und die Belegung notieren oder fotografieren, Schalter aus der Dose nehmen.
3. Dimmer anschließen: Außenleiter (L) an den Eingang, den Ausgang – meist mit Pfeil oder „L↑“ gekennzeichnet – zur Leuchte, bei Dreidraht-Modellen zusätzlich den Neutralleiter (N).
4. Dimmer in die Dose setzen, festschrauben, Rahmen und Abdeckung aufsetzen.
5. Sicherung einschalten und den gesamten Dimmbereich testen – ohne Flackern und Brummen.

DALI-Anlage

1. Planen: Leuchtenpositionen und Adressen, Ort des Steuergeräts und Bedienung (Taster, Sensoren, Software) festlegen.
2. Busleitung verlegen: zweiadrig, als Linie, Stern oder Baum (kein Ring), höchstens 300 m bei 1,5 mm² Querschnitt.
3. Anschließen: jede Leuchte an L, N und gegebenenfalls PE, die DALI-Adern parallel an die Klemmen DA bzw. DA+/DA− – an den Leuchten ist die Polarität meist egal. Am Steuergerät Versorgung, Bus (DA+/DA−), Taster und Sensoren anschließen.
4. Programmieren: Leuchten adressieren, Szenen einrichten, alle Funktionen testen.

Die Busspannung beträgt höchstens 22,5 V, der Bus ist vom Netz getrennt. Eine Schutzkleinspannung (SELV) ist DALI trotzdem nicht, denn die Schnittstellen sind nur basisisoliert. Die Busleitung muss daher für Netzspannung ausgelegt sein und darf mit den Netzleitern in einer Mantelleitung laufen.

Anschluss: Zweidraht, Dreidraht und PWM

Im Prinzip sitzt der Dimmer genau dort, wo vorher der Schalter war – im Außenleiter vor der Leuchte:

• Ohne Dimmer: L → Schalter → Leuchte → N
• Mit Dimmer: L → Dimmer → Leuchte → N

Zweidraht-Dimmer (ohne N): L an die Eingangsklemme, die Ausgangsklemme an den Außenleiter der Leuchte, N direkt zur Leuchte. Dreidraht-Dimmer erhalten zusätzlich N – manche moderne Dimmer funktionieren nur so. Fehlt in der Schalterdose der Neutralleiter, nehmen Sie einen Zweidraht-Dimmer oder lassen N nachziehen. Aderfarben: Außenleiter braun oder schwarz (auch grau), Neutralleiter blau, Schutzleiter grün-gelb. In älteren Anlagen weichen die Farben teils ab – dann ermittelt die Elektrofachkraft die Leiter durch Messung.

PWM-Dimmer für LED-Streifen

• Einfarbiger Streifen: Netzteileingang an L, N und PE; Netzteilausgang (+/−) an den Dimmereingang, Dimmerausgang (+/−) an den Streifen.
• RGB-/RGBW-Streifen: den Controller-Eingang an den Netzteilausgang (+/−), die Ausgänge R (rot), G (grün), B (blau) und bei RGBW W (weiß) an die gleichnamigen Kanäle des Streifens.
• Wichtig: Polarität an allen Verbindungen einhalten, den Leitungsquerschnitt nach dem Strom wählen und Streifen über 5 m Länge von beiden Enden einspeisen.

Test und Fehlersuche

1. Sichtprüfung: Verbindungen fest und isoliert, Leitungen weder beschädigt noch gequetscht, Komponenten fest montiert.
2. Spannung messen: bei 230 V an den Zuleitungsklemmen (Sache der Elektrofachkraft), bei Kleinspannung die Ausgangsspannung des Netzteils (12 oder 24 V).
3. Dimmfunktion: den ganzen Bereich vom Minimum bis zum Maximum durchfahren – ohne Flackern, Aussetzer oder Sprünge.
4. Dauertest: mindestens 30 Minuten eingeschaltet lassen; nichts darf überhitzen, das Licht muss stabil bleiben.

Smarte Steuerung

Funksysteme wie Philips Hue oder andere Zigbee-Lösungen steuern dimmbares Licht per Smartphone, Tablet oder Sprachassistent, mit Zeitplänen und Szenen:

1. Zentrale installieren: Bridge oder Gateway an den Router anschließen – meist per Netzwerkkabel – und so platzieren, dass sie alle Leuchten per Funk gut erreicht.
2. Leuchten ergänzen: Lampen durch smarte ersetzen oder smarte Schalter und Dimmer für vorhandene Leuchten einbauen. Smarte Lampen brauchen Dauerstrom und gehören nicht an einen herkömmlichen Dimmer.
3. In der App einrichten: Leuchten koppeln, Räume und Zonen anlegen, Szenen und Timer programmieren.

Über Apple HomeKit, Google Home oder Amazon Alexa lässt sich das Licht mit Heizung, Sicherheitstechnik und Jalousien verknüpfen: automatisches Dimmen nach Bewegung oder Tageszeit, Licht beim Heimkommen per Standorterkennung, Licht im Tagesverlauf, Anwesenheitssimulation oder Assistenzfunktionen für Senioren.

Sicherheit, Normen und Bad

Grundregeln: Aderfarben einhalten, nur Komponenten mit CE-Kennzeichnung verwenden und die Maximallast von Dimmern und Netzteilen nie überschreiten. Die Installation muss DIN VDE 0100 entsprechen – unter anderem den Teilen zum Schutz gegen elektrischen Schlag und zur Errichtung von Leitungsanlagen. Für Räume mit Badewanne oder Dusche gilt zusätzlich DIN VDE 0100-701:

• Bereich 0 – das Innere von Wanne oder Duschtasse: mindestens IPX7.
• Bereich 1 – über Wanne oder Dusche bis 2,25 m Höhe: mindestens IPX4.
• Bereich 2 – 0,6 m über Bereich 1 hinaus, ebenfalls bis 2,25 m Höhe: mindestens IPX4.

Dimmer und Schalter für 230 V sind in keinem dieser Bereiche zulässig. Setzen Sie sie außerhalb von Bereich 2, etwa neben die Badtür.

Häufige Fragen

Brauche ich einen Phasenanschnitt- oder einen Phasenabschnittdimmer?

Die meisten dimmbaren LED-Lampen und LED-Treiber arbeiten am besten mit einem Phasenabschnittdimmer; manche sind ausdrücklich auch für Phasenanschnitt freigegeben. Maßgeblich ist die Angabe in der Dokumentation der Leuchte. Universaldimmer stellen sich automatisch auf die Last ein.

Darf ich verschiedene Leuchtentypen an einem Dimmer kombinieren?

Möglich ist es, empfehlenswert nicht: Unterschiedliche Leuchten dimmen unterschiedlich, das führt zu ungleichmäßiger Helligkeit oder zu Kompatibilitätsproblemen.

Lassen sich Leuchtstoffröhren und Energiesparlampen dimmen?

In der Regel nicht; dimmbare Sonderversionen brauchen passende elektronische Vorschaltgeräte. Kompaktleuchtstofflampen mit integriertem Vorschaltgerät dürfen seit Februar 2023, T5-/T8-Leuchtstoffröhren seit August 2023 in der EU nicht mehr in Verkehr gebracht werden – beim Umbau lohnt sich dimmbare LED-Technik.

Woran erkenne ich die Polarität eines LED-Streifens?

An den Markierungen + und − auf dem Streifen oder an den Aderfarben: rot = +, schwarz = −. Falsch gepolt bleibt der Streifen dunkel oder kann beschädigt werden.
