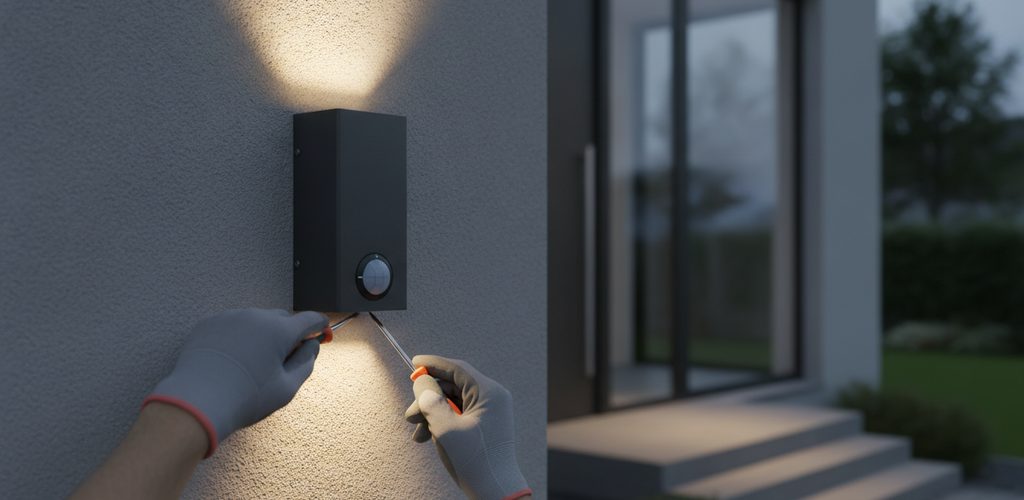

Bewegungsmelder installieren: Montagehöhe, Anschluss und Einstellung

Ratgeber · Bewegungsmelder und Sensoren

Leuchten mit Bewegungsmelder oder Dämmerungssensor schalten nur, wenn Licht gebraucht wird – das spart Energie und bringt Komfort und Sicherheit. Die Anleitung zeigt Sensortypen, Montage und Anschluss sowie die passenden Einstellungen für Eingang, Flur und Garten.

Inhalt

• Sensortypen und Vorteile
• Vorbereitung
• Montage in fünf Schritten
• Höhe, Ausrichtung, Reichweite
• Anschluss der Leiter
• Einstellen und testen
• Praxiswerte für Eingang, Flur, Garten
• Sicherheit und Normen
• Mehr Komfort, weniger Verbrauch
• Wartung und typische Fehler
• Häufige Fragen

Sensortypen und Vorteile

• PIR-Bewegungsmelder (passiv infrarot): reagiert auf bewegte warme Körper wie Menschen oder Tiere – ideal für Eingänge, Flure und als Sicherheitsbeleuchtung.
• Dämmerungssensor (Lichtsensor): schaltet ein, sobald die Umgebungshelligkeit unter eine eingestellte Schwelle fällt, etwa für Außenlicht bei Einbruch der Dunkelheit. Neuere PIR- und HF-Melder haben ihn meist schon eingebaut.
• Ultraschallsensor: wertet die Reflexionen ausgesandter Ultraschallwellen an bewegten Objekten aus. Er ist empfindlicher als ein PIR-Melder und erkennt auch sehr feine Bewegungen.
• HF-Sensor (Mikrowelle): arbeitet nach demselben Prinzip, aber mit Mikrowellen. Er erfasst Bewegungen sogar durch dünne Wände und andere Hindernisse, neigt dafür aber eher zu Fehlauslösungen.
• Kombisensoren: vereinen mehrere Prinzipien, etwa Bewegung, Helligkeit und Geräusch.

Weil das Licht nur bei Bedarf brennt, sinken Stromverbrauch und Verschleiß der Lichtquellen. Niemand muss im Dunkeln den Schalter suchen – praktisch mit vollen Händen am Hauseingang, im Flur oder in der Garage –, und Licht, das bei Bewegung angeht, schreckt ungebetene Besucher ab. Empfindlichkeit, Leuchtdauer und weitere Parameter lassen sich an Ihren Bedarf anpassen. Für Hauseingänge und Einfahrten kommen häufig Außen-LED-Wandleuchten oder LED-Fluter mit integriertem Sensor zum Einsatz.

Vorbereitung

• Werkzeug: Schlitz- und Kreuzschraubendreher, Kombizange und Seitenschneider, Abisolierzange, zweipoliger Spannungsprüfer und für die Montage in der Höhe eine stabile Stehleiter.
• Material: Leuchte mit integriertem Sensor oder separater Melder für eine vorhandene Leuchte, Leitung (falls nicht im Lieferumfang), Verbindungsklemmen, Dübel und Schrauben sowie weiteres Montagematerial passend zu Leuchte und Untergrund.
• Schutzart: im Freien mindestens IP44, besser IP65 oder höher, damit Feuchtigkeit und Staub der Leuchte nichts anhaben. Für innen eignen sich Leuchten mit PIR-Sensor, bei denen sich Leuchtdauer und Empfindlichkeit einstellen lassen.

Klären Sie vorab, ob Leuchte und Sensor zu Raum und Bedarf passen und ob am Montageort eine Leitung bzw. ein Anschluss vorhanden ist. Vor Arbeitsbeginn schalten Sie die Sicherung des Stromkreises im Verteiler aus, sichern sie gegen Wiedereinschalten – etwa mit einem Schild „Nicht einschalten – es wird gearbeitet“ – und stellen mit dem zweipoligen Spannungsprüfer fest, dass der Stromkreis spannungsfrei ist.

Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft. Montageort festlegen, bohren, ausrichten und einstellen können Sie selbst; Sensorleuchten mit Akku oder Solarmodul nehmen Sie ganz ohne Elektroarbeiten in Betrieb.

Montage in fünf Schritten

1. Montageort wählen: Der Sensor muss den gewünschten Bereich wirksam abdecken; nichts darf ihm die „Sicht“ auf die überwachte Fläche versperren.
2. Leuchte befestigen: Bohrlöcher nach den Befestigungspunkten der Leuchte anzeichnen, bohren, Dübel setzen, die Leitung durch die Öffnung der Montageplatte führen und die Platte festschrauben.
3. Anschließen: die Leiter nach Farbe an die Klemmen anschließen (siehe unten), alle Verbindungen fest und isoliert.
4. Abdeckung montieren: Gehäuse bzw. Abdeckung aufsetzen und mit den mitgelieferten Schrauben oder je nach Bauart befestigen.
5. Einschalten und testen: Sicherung einschalten, Leuchte und Sensor prüfen und den Sensor einstellen.

Höhe, Ausrichtung, Reichweite

• Montagehöhe: Bewegungsmelder erfassen in 2,5 bis 3 m Höhe am besten. Außenleuchten mit Sensor sitzen idealerweise unter dem Dach oder Dachüberstand, geschützt vor direktem Regen und Schnee.
• Ausrichtung: den Melder auf den Bereich richten, in dem Bewegung erwartet wird. Bäume, Sträucher oder Dekoration dürfen das Sichtfeld nicht verdecken. Belebte Straßen und Gehwege meiden – sonst schaltet das Licht bei jedem Auto und jedem Passanten.
• Bewegungsrichtung: PIR-Melder erkennen Bewegungen quer zum Melder am zuverlässigsten; wer direkt auf ihn zugeht, wird später erfasst. Montieren Sie ihn deshalb möglichst seitlich zum Laufweg.
• Reichweite und Erfassungswinkel: Die maximale Reichweite steht im Datenblatt; bei üblichen PIR-Meldern liegt sie bei 5 bis 12 m. Der Erfassungswinkel reicht von 90° über 180° bis zu 360° bei Deckenmeldern.

Anschluss der Leiter

Die Aderenden werden etwa 1 cm abisoliert und wie in der Tabelle angeschlossen – den Schutzleiter, sofern vorhanden, an die Erdungsklemme. Verwenden Sie hochwertige Klemmen passend zum Leiterquerschnitt: Kein blanker Draht darf außerhalb der Klemme liegen, sonst drohen Kurzschluss oder Stromschlag. Zum Schluss prüfen Sie, ob alle Verbindungen fest sitzen und isoliert sind.

Ein separater Bewegungsmelder hat zusätzlich einen geschalteten Ausgang (meist mit L′ bezeichnet), von dem die Leitung zur Leuchte führt; maßgeblich sind das Schaltbild und die zulässige LED-Last laut Hersteller. Weichen die Aderfarben ab, etwa in älteren Anlagen, ordnet die Elektrofachkraft die Leiter durch Messen zu.

Einstellen und testen

• Empfindlichkeit: wie deutlich eine Bewegung sein muss – bzw. wie dunkel es sein muss –, damit der Sensor auslöst.
• Leuchtdauer (Nachlaufzeit): wie lange das Licht nach der letzten erkannten Bewegung eingeschaltet bleibt, meist von einigen Sekunden bis zu mehreren Minuten.
• Helligkeitsschwelle: ab welcher Umgebungshelligkeit der Sensor überhaupt schaltet, damit das Licht bei Tag nicht unnötig angeht.

Test: Sicherung einschalten und den Erfassungsbereich abgehen – das Licht muss angehen und nach der eingestellten Zeit von selbst wieder ausgehen. Einen Dämmerungssensor testen Sie, indem Sie ihn mit der Hand abdecken; das simuliert Dunkelheit.

Feineinstellung: Reagiert das Licht auf unerwünschte Auslöser wie Tiere, senken Sie die Empfindlichkeit. Erkennt der Sensor Bewegungen zu schlecht, erhöhen Sie sie oder richten den Melder neu aus. Kurze Leuchtdauern sparen Energie, längere bieten mehr Komfort.

Praxiswerte für Eingang, Flur, Garten

Insektenfreundlich wird Gartenlicht mit warmweißem Licht bis 3.000 K und abgeschirmten, nach unten gerichteten Leuchten, die nur bei Bedarf eingeschaltet sind – genau dabei helfen Sensor und Zeitschaltuhr.

Sicherheit und Normen

Arbeiten Sie nur im spannungsfreien Zustand und mit hochwertigem, isoliertem Werkzeug, in der Höhe nur von einer stabilen Leiter aus und nie in feuchter oder nasser Umgebung. Für die Elektroinstallation gilt in Deutschland die Normenreihe DIN VDE 0100 (Errichten von Niederspannungsanlagen). Für besondere Räume und Bereiche enthält sie eigene Teile mit zusätzlichen Anforderungen – etwa für Bad und Dusche (DIN VDE 0100-701 mit den Bereichen 0, 1 und 2), Schwimmbecken und Springbrunnen, Saunen, Baustellen, landwirtschaftliche und gartenbauliche Betriebsstätten sowie Beleuchtungsanlagen im Freien.

Mehr Komfort, weniger Verbrauch

• Smarte Steuerung: WLAN- oder Bluetooth-Lampen per App, Lichtszenen, Verknüpfung mit anderen Haussystemen und Sprachsteuerung über Alexa oder Google Assistant.
• Dimmen und Farbe: Dimmer ersetzen den Schalter und regeln die Helligkeit, digitale Dimmer auch per Smart Home und aus der Ferne; RGB-Licht wechselt die Farbe nach Stimmung.
• Zeitschaltuhren: schalten zu festen Zeiten – im Urlaub simulieren sie Anwesenheit und beugen Einbrüchen vor.
• Kombinierte Systeme: Melder, Dämmerungssensor und Zeitschaltuhr arbeiten zusammen; in Zonen folgt das Licht je Hausbereich eigenen Regeln, bei einer Kaskadenschaltung gehen die Leuchten nacheinander an und aus und folgen den Personen.

Am meisten sparen LED-Lampen mit hoher Lichtausbeute (Lumen pro Watt) statt Glüh- oder Halogenlampen, eine möglichst kurze Leuchtdauer, Melder, die nur auf wirklich benötigte Bereiche zielen und keine Fehlauslösungen produzieren, sowie kleine Zonen, in denen nur das gerade benötigte Licht angeht.

Wartung und typische Fehler

• Reinigen: Linse bzw. Abdeckung des Sensors mindestens alle 3–6 Monate mit einem weichen, trockenen Tuch säubern und Spinnweben, Staub und Schmutz entfernen, die den Sensor blockieren könnten.
• Prüfen: das Gehäuse auf Risse kontrollieren, durch die Feuchtigkeit eindringen kann; einmal jährlich die Verbindungen auf festen Sitz und Korrosion prüfen und die Befestigungsschrauben nachziehen.
• Lampenwechsel: wechselbare Lampen nur durch Typen mit gleichen oder kompatiblen Daten ersetzen – und vorher immer den Strom abschalten.
• Funktion: regelmäßig testen; bei Störungen erst Einstellungen prüfen und Sensor reinigen, dann eine Fachkraft hinzuziehen.

Häufige Fragen

Worin unterscheiden sich PIR- und HF-Bewegungsmelder?

Der PIR-Melder erkennt Änderungen der Infrarotstrahlung, die entstehen, wenn sich warme Körper wie Menschen oder Tiere bewegen. Der HF- oder Mikrowellenmelder sendet Mikrowellen aus und wertet ihre Reflexionen aus. Er ist empfindlicher und erfasst Bewegungen auch durch dünne Wände, neigt aber eher zu Fehlauslösungen.

Wo sind Leuchten mit Bewegungsmelder am sinnvollsten?

Überall, wo regelmäßig Bewegung zu erwarten ist: an der Haustür, in der Garage, an Wegen und in Fluren – mit einem Sensor, der eine möglichst große Fläche erfasst und nicht leicht verdeckt wird.

Was tun, wenn die Sensorleuchte nicht richtig funktioniert?

Versorgung und Anschluss prüfen, die Leuchte durch kurzes Aus- und Wiedereinschalten der Versorgung neu starten, die Einstellungen kontrollieren und sicherstellen, dass der Sensor weder verdeckt noch verschmutzt ist.
