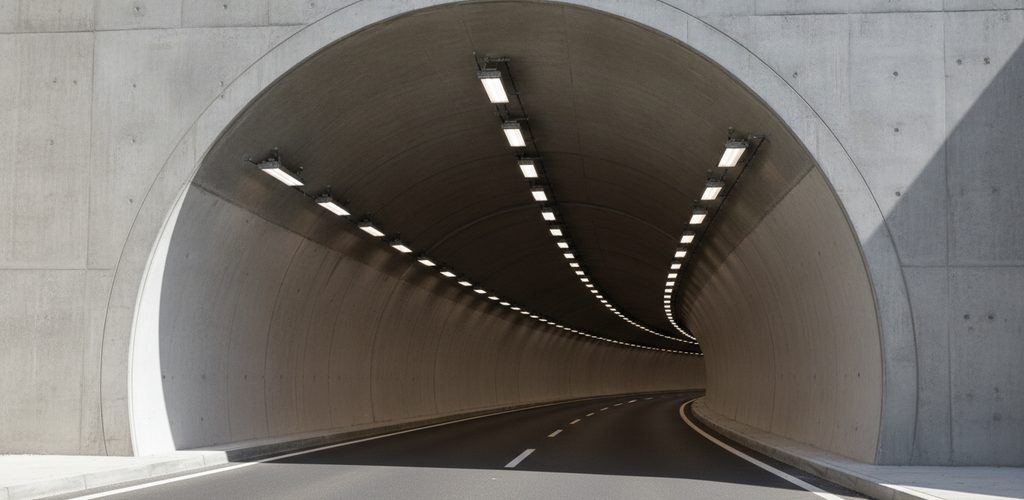

Tunnel und Unterführungen beleuchten: Zonen, Schutzart, Steuerung

Ratgeber · Tunnel und Unterführungen

Bei der Einfahrt in einen Tunnel muss sich das Auge in Sekunden von grellem Tageslicht auf Kunstlicht umstellen. Wie Lichtzonen, robuste Leuchten und eine intelligente Steuerung für sichere Durchfahrt sorgen – und was der Umstieg auf LED bringt.

Inhalt

• Warum LED in Tunnel und Unterführung
• Lichtzonen und Grundprinzipien
• Anforderungen an die Leuchten
• Steuerung
• Berechnung und Dimensionierung
• Wirtschaftlichkeit
• Wartung
• Normen und Trends
• Häufige Fragen

Gutes Licht im Tunnel ist weit mehr als Sichtbarkeit: Es beeinflusst Verkehrssicherheit, Verkehrsfluss, Kriminalprävention und Energieverbrauch. Zwischen hellem Tageslicht draußen und Kunstlicht drinnen braucht das Auge Zeit, um sich anzupassen. Moderne LED-Systeme gestalten diesen Übergang fließend, sorgen für gute Sicht ohne Blendung und senken dank intelligenter Steuerung die Betriebskosten deutlich.

Warum LED in Tunnel und Unterführung

• Energieeffizienz: Ersetzt man konventionelle Technik wie Natriumdampflampen durch LED, sinkt der Energieverbrauch um 50–70 % – und mit ihm Strom- und Betriebskosten.
• Sofort volle Leistung: LEDs brauchen keine Aufwärmzeit. Im Verkehr und besonders im Notfall zählt jede Sekunde.
• Lichtqualität: Die Lichtfarbe lässt sich passend zur Situation wählen; die bessere Farbwiedergabe erleichtert das Erkennen von Markierungen, Verkehrszeichen und Hindernissen und ermüdet die Augen der Fahrer weniger.
• Robustheit und Lebensdauer: LED-Leuchten vertragen häufiges Schalten, wie es bei wechselndem Verkehr üblich ist, dazu Vibrationen, mechanische Belastung und extreme Temperaturen. Gute Leuchten erreichen 50.000–100.000 Betriebsstunden.
• Umwelt: LEDs enthalten kein Quecksilber und verursachen durch den geringeren Verbrauch weniger CO₂-Emissionen.

Lichtzonen und Grundprinzipien

Ein Tunnel wird nicht überall gleich hell beleuchtet. Kritisch ist vor allem die Einfahrt bei Tag, denn das Auge gewöhnt sich an Dunkelheit deutlich langsamer als an Helligkeit. Man unterscheidet deshalb vier Zonen:

• Einfahrzone: der am stärksten beleuchtete Abschnitt. Sie verhindert den „Schwarzes-Loch-Effekt“, bei dem das Portal aus der Ferne als dunkles Loch erscheint und der Fahrer beim Einfahren kurzzeitig kaum etwas erkennt. Wie hell sie sein muss, hängt von der Helligkeit vor dem Portal ab.
• Übergangszone: Die Beleuchtung nimmt schrittweise ab, damit sich die Augen an das niedrigere Niveau im Tunnel gewöhnen.
• Innenzone: konstantes, vergleichsweise niedriges Niveau – die Augen der Fahrer sind hier bereits angepasst.
• Ausfahrzone: Die Beleuchtung steigt wieder an, bereitet auf das Tageslicht vor und hält Fahrzeuge vor dem hellen Ausgang sichtbar.

Gleichmäßigkeit: Das Licht muss ohne harte Schatten und ohne überhelle Stellen verteilt sein. Das erreichen Sie über die richtige Anordnung der Leuchten und Optiken, die das Licht gezielt in die gewünschte Richtung lenken.

Blendfreiheit: Blendung verschlechtert die Wahrnehmung und ist ein ernstes Sicherheitsrisiko. Alle Leuchten sollten deshalb entblendet sein – mit Diffusoren oder speziellen Optiken, die das Licht auf Fahrbahn und Wände richten und nicht in die Augen der Fahrer.

Lichtfarbe: Üblich ist neutralweißes Licht mit 4.000–5.000 K. Es sorgt für guten Kontrast, macht Details besser sichtbar, ermüdet weniger und liegt nahe am Tageslicht, was die Anpassung bei Ein- und Ausfahrt erleichtert.

Anforderungen an die Leuchten

Schutzart (IP)

Leuchten in Tunneln und Unterführungen sind Witterung, Staub, Feuchtigkeit und mechanischer Belastung ausgesetzt. Empfohlen wird mindestens IP65: staubdicht und geschützt gegen Strahlwasser aus beliebiger Richtung. Unter härteren Bedingungen:

• IP66: geschützt gegen starkes Strahlwasser
• IP67: geschützt bei zeitweiligem Untertauchen
• IP68: für Stellen, die dauerhaft überflutet sein können

Für Fußgängerunterführungen und kurze Durchfahrten eignen sich robuste LED-Feuchtraumleuchten.

Stoßfestigkeit (IK)

Gegen Stöße und Vibrationen wird mindestens IK08 empfohlen (Schlagenergie 5 Joule), ideal ist IK10 (20 Joule).

Notbeleuchtung

Jeder Tunnel braucht eine zuverlässige Notbeleuchtung, die bei Ausfall der Hauptversorgung automatisch einschaltet. Sie muss

• das für eine sichere Evakuierung nötige Mindestniveau liefern – typischerweise mindestens 10 lx,
• aus einer unabhängigen Quelle versorgt werden: Notstromaggregat, USV oder Batterien,
• eine gesicherte Betriebsdauer haben, meist mindestens 1–3 Stunden,
• deutlich gekennzeichnet und auch bei Rauch oder Staub gut sichtbar sein.

Für Straßentunnel regelt EN 16276 die Evakuierungsbeleuchtung. Passende Produkte finden Sie unter LED-Notbeleuchtung.

Steuerung

Eine moderne Lichtsteuerung senkt den Verbrauch, verlängert die Lebensdauer der Leuchten und sorgt jederzeit für passende Lichtverhältnisse.

• Adaptive Beleuchtung: Sensoren vor der Einfahrt messen die Helligkeit draußen, die Steuerung passt das Licht im Tunnel an. Das ist vor allem tagsüber wichtig, wenn der Kontrast zwischen Sonnenlicht und Tunnel am größten ist.
• Verkehrsabhängige Steuerung: Bei dichtem Verkehr wird für maximale Sicherheit heller beleuchtet, nachts oder bei schwachem Verkehr gedimmt.
• Abschnittsweise Steuerung: Einzelne Abschnitte werden nach Bedarf unterschiedlich beleuchtet – sinnvoll vor allem in langen Tunneln mit wechselnden Licht- und Verkehrsverhältnissen.
• Vernetzung: Anbindung an Lüftung, Brand- und Rauchdetektion, Verkehrssignalisierung, Videoüberwachung und automatische Unfallerkennung. So lässt sich der gesamte Tunnel zentral steuern, und bei Ereignissen kann schnell reagiert werden.

Berechnung und Dimensionierung

Grundbegriffe

• Lichtstrom (lm): die gesamte von einer Lichtquelle abgegebene Lichtmenge.
• Lichtstärke (cd): die Intensität des Lichts in eine bestimmte Richtung.
• Beleuchtungsstärke (lx): der Lichtstrom, der auf eine Fläche fällt (1 lx = 1 lm/m²).
• Leuchtdichte (cd/m²): die Helligkeit, die das Auge von einer Fläche wahrnimmt – im Straßentunnel die maßgebliche Planungsgröße für Fahrbahn und Wände.
• Lichtausbeute (lm/W): Lichtstrom je Watt elektrischer Leistung, das Maß für die Effizienz.
• Farbtemperatur (K) und Farbwiedergabe (Ra): Farbton des Lichts und Fähigkeit, Farben natürlich wiederzugeben.

Vorgehen

1. Anforderungen festlegen: Für Straßentunnel ergibt sich das Niveau je Zone aus CIE 88 und den nationalen Vorgaben, für Zufahrten und Wege aus DIN EN 13201. EN 16276 betrifft nur die Evakuierungsbeleuchtung.
2. Lichtstrom überschlagen: Φ = E × A ÷ (Wartungsfaktor × Ausnutzungsgrad). Dabei ist Φ der benötigte Gesamtlichtstrom (lm), E die geforderte mittlere Beleuchtungsstärke (lx) und A die Fläche (m²). Der Wartungsfaktor berücksichtigt Alterung und Verschmutzung der Leuchten, der Ausnutzungsgrad, wie viel Licht tatsächlich auf der Fläche ankommt.
3. Leuchtenzahl bestimmen: n = Φ ÷ Lichtstrom einer Leuchte.
4. Gleichmäßigkeit prüfen: Das Verhältnis von minimaler zu mittlerer Beleuchtungsstärke (U0) sollte mindestens 0,4 betragen.
5. Energiebedarf und Betriebskosten berechnen.

Die Lichtstromformel eignet sich für einen ersten Überschlag, etwa bei kurzen Unterführungen. Straßentunnel werden nach Leuchtdichte und mit Lichtplanungssoftware berechnet.

Wirtschaftlichkeit

Rechenbeispiel: Ein 500 m langer Tunnel ist mit 100 Natriumdampflampen à 250 W beleuchtet, zusammen 25 kW. LED-Leuchten mit gleichwertiger Lichtleistung à 100 W kommen auf 10 kW. Bei Betrieb rund um die Uhr spart das (25 kW − 10 kW) × 24 h × 365 Tage = 131.400 kWh pro Jahr – bei 0,25 €/kWh rund 32.850 € jährlich.

Wartung: Eine Natriumdampflampe hält typischerweise 15.000–20.000 Stunden, eine gute LED-Leuchte 50.000–100.000 Stunden. Seltenerer Austausch senkt die Kosten für Arbeit, Ersatzteile und Verkehrsbeschränkungen während der Wartung.

Amortisation: In die Rechnung gehören die Investition, die jährliche Einsparung bei Energie und Wartung, die Lebensdauer der Anlage und der Kalkulationszinssatz. Typisch rechnet sich LED-Beleuchtung in Tunneln und Unterführungen nach 3–7 Jahren, bei einer Lebensdauer der Anlage von 15–20 Jahren.

Prüfen Sie aktuelle Förderprogramme von Bund, Ländern und Kommunen; alternativ lässt sich die Modernisierung per Energiespar-Contracting aus den künftigen Einsparungen finanzieren.

Wartung

Regelmäßige Wartung sichert Funktion, Sicherheit und Effizienz über die gesamte Lebensdauer. Zur vorbeugenden Wartung gehören:

• Reinigung der Leuchten: Staub, Schmutz und Abgasablagerungen mindern den Lichtstrom – je nach Verschmutzung 1–2-mal pro Jahr reinigen.
• Mechanische Kontrolle: Befestigung, Korrosion, Dichtungen und Zustand der Tragkonstruktionen.
• Elektrische Prüfung: Isolationsmessung, Anschlüsse, Funktion von Sicherungen und Schutzeinrichtungen.
• Steuerung: Funktionstest von Sensoren, Steuergeräten und Kommunikation.
• Lichtmessung: Erfüllen Beleuchtungsniveau und Gleichmäßigkeit noch die Anforderungen?

Dokumentieren Sie Wartungsarbeiten und den Austausch von Komponenten – die Aufzeichnungen sind eine wertvolle Grundlage für spätere Modernisierungen.

Normen und Trends

Normen und Nachweise

• CIE 88: Leitfaden für die Beleuchtung von Straßentunneln und Unterführungen
• CIE 193: Notbeleuchtung in Straßentunneln
• EN 16276: Evakuierungsbeleuchtung in Straßentunneln
• DIN EN 13201: Straßenbeleuchtung – maßgeblich für Zufahrten, Wege und offene Abschnitte
• DIN EN 12464-1: Beleuchtung von Arbeitsstätten, etwa in Betriebs- und Technikräumen

Hinzu kommen nationale Richtlinien und die Vorgaben des Straßenbaulastträgers. Alle eingesetzten Produkte brauchen die CE-Kennzeichnung mit EU-Konformitätserklärung, Nachweise über die Einhaltung der Normen sowie Prüfdokumentationen zu Beständigkeit und Lebensdauer.

Trends

• Intelligente Steuerung: Algorithmen und KI regeln das Licht nach Lichtverhältnissen, Verkehrsdichte und Geschwindigkeit, Wetter und Prognosen aus historischen Daten.
• IoT und Vernetzung: Fernüberwachung und Fernsteuerung, vorausschauende Wartung, Einbindung in intelligente Verkehrssysteme und Datenanalyse zur laufenden Verbesserung.
• Adaptive LED-Leuchten: Farbtemperatur passend zu Tageszeit und Verkehrslage, präzise Optiken, einzeln ansteuerbare LED-Module und Lichtausbeuten bis 200 lm/W.
• Solar- und Hybridversorgung: Solarmodule an der Tunnelinfrastruktur, kombiniert mit Netzstrom und Energiespeichern für eine zuverlässige Versorgung.
• Biodynamisches Licht: Intensität und Spektrum werden so angepasst, dass Aufmerksamkeit und Reaktionszeit der Fahrer steigen und die Ermüdung in langen Tunneln sinkt.

Häufige Fragen

Was unterscheidet eine Unterführung von einem Tunnel?

Eine Unterführung führt den Verkehr unter einer anderen Straße, einer Bahnstrecke oder einem Hindernis hindurch und ist meist kurz. Ein Tunnel verläuft unterirdisch, etwa unter Bergen, Flüssen oder Städten, und ist in der Regel länger und technisch aufwendiger.

Welche Lichtfarbe ist in Tunneln und Unterführungen optimal?

Neutralweiß mit 4.000–5.000 K: Es bietet gute Sicht, unterstützt die Konzentration und lässt Markierungen und Hindernisse gut erkennen. Teilweise wird nachts wärmeres Weiß mit 2.700–3.000 K für mehr Sehkomfort eingesetzt.

Wie stark lässt LED-Licht mit der Zeit nach?

Der Lichtstrom sinkt langsam. Gute Leuchten liefern nach 50.000 Stunden noch mindestens 70 % des Anfangslichtstroms (L70). Planen Sie diesen Rückgang bei der Dimensionierung über den Wartungsfaktor und eine ausreichende Reserve ein.

Kann ich die Beleuchtung einer Unterführung selbst installieren?

An öffentlichen Straßen und in Tunneln gehört die Installation immer in die Hände eines Fachbetriebs, einschließlich Prüfung der Anlage. Auch bei kleinen privaten Durchfahrten gilt: Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft.
