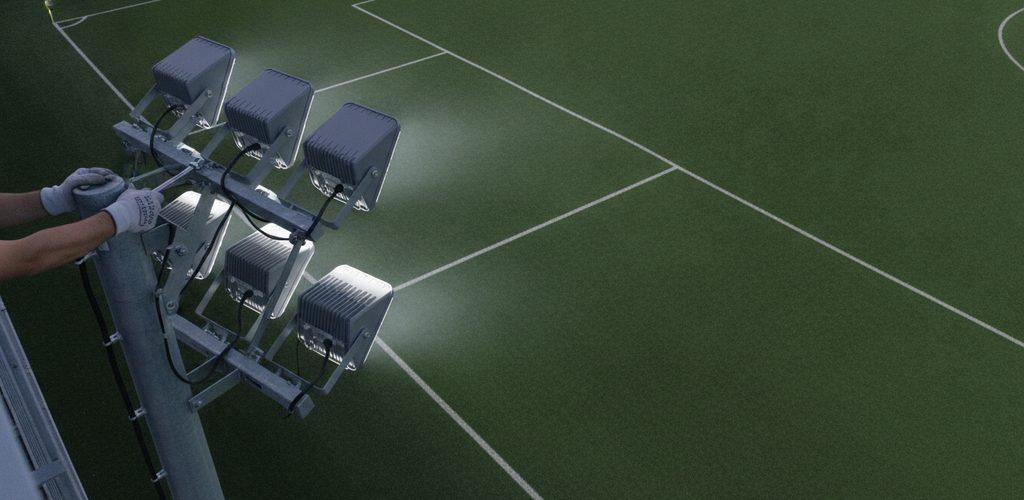

Sportplatz-Flutlicht installieren: Masthöhe, Ausrichtung, Prüfung

Ratgeber · Sportplatzbeleuchtung

Gutes Flutlicht ist hell genug, leuchtet das Spielfeld gleichmäßig aus und blendet weder Spieler noch Zuschauer. Die Anleitung führt von der Wahl der LED-Flutlichtstrahler über Masthöhe und Neigung bis zu Anschluss, Prüfung und Wartung.

Inhalt

• Den passenden Strahler wählen
• Normen, Sicherheit, Genehmigung
• Masthöhe, Anordnung und Neigung
• Installation Schritt für Schritt
• Prüfung und Inbetriebnahme
• Sieben typische Fehler
• Wartung und Effizienz
• Häufige Fragen

Den passenden Strahler wählen

• Lichtleistung und Lichtverteilung: genug Licht für Größe und Art der Anlage – für große Flächen in der Regel Strahler ab 10.000 lm – und eine gleichmäßige Verteilung über die gesamte Spielfläche.
• Witterungsbeständigkeit: Regen, Schnee und extreme Temperaturen dürfen dem Strahler nichts anhaben; wählen Sie mindestens IP65 (staubdicht und strahlwassergeschützt).
• Energieeffizienz: LED-Strahler arbeiten mit hoher Lichtausbeute und guter Farbwiedergabe, halten bis zu 50.000 Stunden und senken die Betriebskosten.
• Lichttechnik: Ein einstellbarer Neigungswinkel passt den Lichtkegel an die Anlage an, Dimmbarkeit hilft bei unterschiedlichen Veranstaltungen. Üblich ist kühleres Licht mit 5.000–6.500 K, das die Sicht verbessert.

Passende Strahler finden Sie unter LED-Beleuchtung für Sportplätze, für Tennisanlagen unter LED-Beleuchtung für Tennisplätze.

Normen, Sicherheit, Genehmigung

• DIN EN 12193: legt für die einzelnen Sportarten Beleuchtungsstärke und Gleichmäßigkeit fest, abgestuft nach den Klassen I bis III.
• DIN VDE 0100: Die gesamte Elektroinstallation muss den Normen für Niederspannungsanlagen entsprechen. Strahler und Betriebsmittel werden geerdet und über Leitungsschutzschalter und Fehlerstrom-Schutzeinrichtung (RCD) abgesichert.
• Robustheit: Strahler und Komponenten müssen wasser-, staub- und korrosionsbeständig (IP-Schutzart) und dort schlagfest sein, wo Bälle sie treffen können.

Je nach Umfang und Standort kann eine Baugenehmigung nötig sein – klären Sie das frühzeitig mit der zuständigen Behörde. In manchen Gebieten gelten zudem Vorgaben zu Lichtverschmutzung und Umweltschutz, und das Bundesnaturschutzgesetz verlangt, Tiere und Pflanzen bei neuen Außenbeleuchtungen vor Lichtemissionen zu schützen. Richten Sie das Flutlicht deshalb präzise auf das Spielfeld und schalten Sie es nur bei Bedarf ein.

Masthöhe, Anordnung und Neigung

• Masten: Die Strahler gehören auf ausreichend hohe und standsichere Masten oder Konstruktionen.
• Anordnung: so verteilt, dass die gesamte Spielfläche ohne Schatten und Blendung ausgeleuchtet ist – an allen vier Seiten des Spielfelds oder, bei kleineren Anlagen, nur an den beiden Längsseiten.
• Neigung: Das Licht muss direkt und gleichmäßig auf die Spielfläche fallen und möglichst wenig blenden. Der richtige Winkel hängt von Montagehöhe und Position ab; üblich sind 25–45° Neigung gegenüber der Horizontalen.

Beleuchtungsstärke: Für Fernsehübertragungen von Fußballspielen sind 500–2.000 lx üblich (siehe LED-Beleuchtung für Stadien), für Freizeitsport 200–500 lx. Ebenso wichtig ist die Gleichmäßigkeit. Welche Werte für Ihre Sportart gelten, regelt DIN EN 12193; Anzahl, Positionen und Neigung der Strahler ermittelt eine Lichtberechnung.

Installation Schritt für Schritt

1. Planung und Vorbereitung

• Planung: Größe und Form der Anlage erfassen, die Beleuchtungsstärke für die Sportart festlegen, die Anordnung für eine gleichmäßige Ausleuchtung planen. Klären Sie, welche Spannung und welchen Strom die Strahler brauchen, wo die nächste geeignete Einspeisung liegt und ob die bestehende Anlage die zusätzliche Last verkraftet.
• Material: Strahler für den Außeneinsatz, Leitungen in passender Länge und Ausführung, Schalter (falls nicht integriert), Konsolen, Schrauben und Dübel.
• Werkzeug und Schutzausrüstung: Bohrmaschine, Schraubendreher, Wasserwaage, Schrumpfschlauch, Multimeter, Handschuhe, Schutzbrille und Helm; für Arbeiten am Mast eine Hubarbeitsbühne.

2. Strahler montieren

1. Befestigungspunkte ausmessen und markieren; an Gebäuden sicherstellen, dass dort keine verdeckten Leitungen oder Rohre verlaufen.
2. Halterung montieren – am Mast an Traverse oder Konsole mit den vorgesehenen Schrauben, an Wänden mit Dübeln passend zum Untergrund – und mit der Wasserwaage ausrichten.
3. Strahler auf die Halterung setzen und so sichern, dass er sich nicht lösen kann.

3. Leitungen verlegen und anschließen

• Sicherheit: Versorgung abschalten, mit dem Spannungsprüfer die Spannungsfreiheit feststellen, Schutzausrüstung tragen.
• Leitungen: Querschnitt und Leitungstyp für den Außeneinsatz wählen, die Trasse zur Einspeisung planen, die Leitungen vor mechanischer Beschädigung schützen und mit Kabelschellen oder in Kabelkanälen befestigen.
• Anschluss am Strahler: nach dem Schaltbild des Herstellers anklemmen, passende Crimpverbinder verwenden, mit Schrumpfschlauch oder Abdeckkappen isolieren – Isolierband ist keine dauerhafte Lösung.
• Netzanschluss: Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft. Der Stromkreis erhält einen passenden Leitungsschutzschalter und eine Fehlerstrom-Schutzeinrichtung.

4. Steuerung

Flutlicht lässt sich per Smartphone-App steuern und mit kompatiblen Treibern bzw. Dimmern dimmen. Zeitschaltuhren oder Bewegungsmelder schalten automatisch ab; mit getrennt schaltbaren Zonen brennt nur der Teil der Strahler, der gerade gebraucht wird.

Prüfung und Inbetriebnahme

1. Befestigung: alle Strahler fest, keine losen Schrauben oder beschädigten Halterungen.
2. Ausrichtung: Neigungswinkel prüfen, das Licht muss die ganze Spielfläche gleichmäßig abdecken. Die Feinausrichtung gelingt am besten bei Dunkelheit.
3. Elektrik: Anschlüsse kontrollieren, Spannung und Strom messen. Neue Anlagen prüft die Elektrofachkraft vor der Inbetriebnahme und dokumentiert das Ergebnis in einem Prüfprotokoll.
4. Funktion: alle Strahler einschalten; reicht die Beleuchtungsstärke, ist sie gleichmäßig? Am zuverlässigsten zeigt das ein Luxmeter.
5. Wärme: ausreichende Kühlung, kein brennbares Material in unmittelbarer Nähe.
6. Dokumentation: Material, Strahlertypen und Einstellungen festhalten – das erleichtert Wartung und Reparaturen.

Sieben typische Fehler

1. Falsche Strahler: zu schwach, ungeeigneter Typ oder zu niedrige Schutzart.
2. Zu wenig Licht, weil die Anforderungen der Sportart an die Beleuchtungsstärke unterschätzt wurden.
3. Ungünstige Positionen, die Spieler und Zuschauer blenden oder ungleichmäßig ausleuchten.
4. Normen für Sportbeleuchtung und Sicherheitsanforderungen an die Elektroinstallation ignoriert.
5. Mangelhafte Elektroinstallation mit falscher Verdrahtung oder ungeeignetem Material – bis hin zur Brandgefahr.
6. Kein Test nach der Montage, keine regelmäßige Wartung.
7. Kein Schutz gegen Vandalismus an öffentlich zugänglichen Orten.

Wartung und Effizienz

• Kontrolle: mindestens einmal jährlich alle Komponenten prüfen und die Anlage regelmäßig von einer Fachkraft begutachten lassen.
• Reinigung: Staub, Schmutz und Laub entfernen, Glasflächen mit Glasreiniger und weichem Tuch säubern – Verschmutzung senkt die Lichtleistung deutlich.
• Leitungen und Ausrichtung: beschädigte Leitungen oder Verbinder sofort ersetzen; nachjustieren, wenn Wind und Wetter die Strahler verstellt haben.
• Ersatzteile: LED-Strahler haben meist fest eingebaute LED-Module. Fällt ein Modul oder Treiber aus, wird es nach Herstellerangaben durch ein passendes Teil ersetzt.

LED-Flutlicht braucht deutlich weniger Energie als Halogen- oder Entladungslampen, hält mehr als 50.000 Stunden, ist ohne Aufwärmzeit sofort voll hell und für wechselhaftes Wetter ausgelegt. Am meisten sparen Sie mit einer Anlage, die genau nach Bedarf statt überdimensioniert ausgelegt ist, mit Zeitschaltuhren, Sensoren und Zonen – und mit sauberen Strahlern, die bei gleichem Verbrauch mehr Licht liefern.

Häufige Fragen

Symmetrische oder asymmetrische Lichtverteilung?

Symmetrische Optiken verteilen das Licht gleichmäßig um die Strahlachse – passend für kleinere oder quadratische Flächen. Asymmetrische Optiken lenken das Licht schräg nach vorn auf das Spielfeld, während das Strahlerglas nahezu waagerecht bleibt; das verringert Blendung und Streulicht. Bei langen, rechteckigen Spielfeldern mit Masten am Rand sind sie deshalb die übliche Wahl.

Wie stelle ich sicher, dass die Beleuchtung die Norm erfüllt?

Maßgeblich ist DIN EN 12193 mit den Mindestanforderungen je Sportart. Lassen Sie die Anlage vorab per Lichtberechnung planen – idealerweise von einem Lichtplaner – und die Werte nach der Montage nachmessen.

Wie lässt sich Blendung minimieren?

Durch richtig platzierte und geneigte Strahler mit Blendschutz. Hilfreich sind außerdem mehr Lichtpunkte mit jeweils geringerer Leuchtdichte, weil sich das Licht so besser verteilt.
