LED-Dimmer einbauen: Lichtschalter ersetzen, anschließen, testen

Ratgeber · Dimmer und Lichtsteuerung

Dimmer statt Lichtschalter, Funksteuerung oder Smart Home: So finden Sie die passende Technik für LED, schließen den Dimmer richtig an und beheben Flackern und Brummen.

Inhalt

• Dimmverfahren für LED
• Den passenden Dimmer wählen
• Werkzeug und Sicherheit
• Einbau in sieben Schritten
• Adern richtig anschließen
• Funktionstest
• Acht typische Fehler
• Smart Home, Sensoren und RGB
• Energie, Wartung und Fehlersuche
• Häufige Fragen

Ein Dimmer regelt die Helligkeit – ideal für Wohn-, Schlaf- und Esszimmer, in denen das Licht zur Situation passen soll. Steuerungen schalten Licht per Fernbedienung, App, Sprachassistent oder Hausautomation, wechseln die Lichtfarbe und starten Zeitprogramme.

Dimmverfahren für LED

Für LED-Beleuchtung braucht es Geräte, die ausdrücklich dafür ausgelegt sind: Nur dann dimmt das Licht stufenlos und flackerfrei, und die Leuchtmittel erreichen ihre volle Lebensdauer. Dimmer für das 230-V-Netz arbeiten nach zwei Verfahren:

• Phasenanschnitt (für ohmsche und induktive Lasten): der klassische Dimmer für Glühlampen, Hochvolt-Halogenlampen und konventionelle, gewickelte Trafos.
• Phasenabschnitt (für ohmsche und kapazitive Lasten): meist die bessere Wahl für dimmbare LED-Lampen und elektronische Treiber – leiser und schonender.

Universaldimmer erkennen die Last und stellen das Verfahren selbst ein. Welches Verfahren eine Lampe verlangt, steht in ihrem Datenblatt. LED-Streifen mit 12 oder 24 V dimmen Sie dagegen über einen Controller zwischen Netzteil und Streifen oder über ein dimmbares Netzteil.

Den passenden Dimmer wählen

• Kompatibilität: Für LED-Lampen brauchen Sie einen LED-tauglichen Dimmer, für Halogenlampen genügt ein Standarddimmer. Die LED-Lampe selbst muss als „dimmbar“ gekennzeichnet sein; viele Hersteller veröffentlichen Listen getesteter Dimmer.
• Maximallast: Die Leistung aller angeschlossenen Leuchten zusammenrechnen – sie darf die Maximallast nicht überschreiten. Maßgeblich ist die für LED angegebene Last, die meist deutlich unter dem Wert für Glühlampen liegt. Planen Sie Reserve ein, denn LED-Lampen belasten den Dimmer durch Einschaltströme stärker, als ihre Wattangabe vermuten lässt.
• Mindestlast: Viele Dimmer brauchen eine Mindestlast. Wird sie unterschritten, etwa mit einer einzelnen kleinen LED-Lampe, flackert das Licht oder glimmt nach dem Ausschalten nach.
• Bauart: klassischer Unterputzdimmer als Ersatz für den Lichtschalter, Funkdimmer mit Fernbedienung oder smarter Dimmer im heimischen WLAN.
• Funktionen: gespeicherte Lichtszenen, Zeitprogramme, App-Steuerung und Sprachassistenten.

Werkzeug und Sicherheit

Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft. Die folgenden Abschnitte zeigen, worauf es beim Einbau ankommt – so können Sie die Arbeit vorbereiten und das Ergebnis beurteilen. Selbst einrichten können Sie steckerfertige Lösungen: smarte Lampen, Zwischenstecker-Dimmer, batteriebetriebene Funktaster und Controller für LED-Streifen mit Stecker-Netzteil.

Werkzeug: isolierte Schlitz- und Kreuzschraubendreher, Kombizange, Abisolierzange, ein zweipoliger Spannungsprüfer, Aderendhülsen und Klemmen, optional ein Multimeter; dazu der passende Dimmer und ggf. Leitung, um zu kurze Adern zu verlängern. Ein einpoliger Phasenprüfer reicht nicht, um die Spannungsfreiheit sicher festzustellen.

• Stromkreis am Leitungsschutzschalter im Verteiler abschalten – den Lichtschalter auszuschalten genügt nicht – und gegen Wiedereinschalten sichern.
• Spannungsfreiheit mit dem zweipoligen Spannungsprüfer an allen Adern feststellen.
• Nur in trockener Umgebung und mit isoliertem Werkzeug arbeiten; die Installation muss der DIN VDE 0100 entsprechen.

Einbau in sieben Schritten

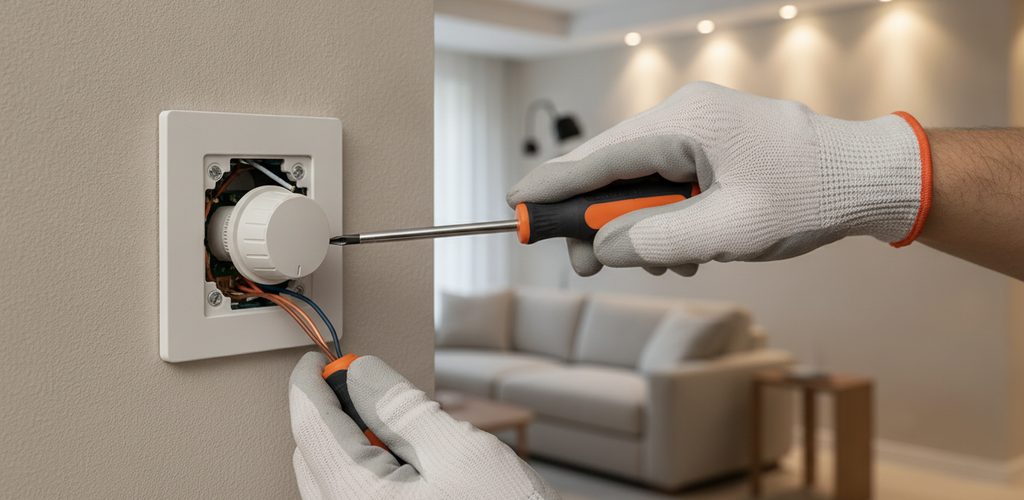

Am Beispiel eines Unterputzdimmers, der einen einfachen Lichtschalter ersetzt (Ausschaltung):

1. Vorbereiten: Stromkreis abschalten und sichern, Spannungsfreiheit feststellen, den Anschlussplan des Dimmers lesen.
2. Schalter ausbauen: Abdeckung abnehmen, Schalter aus der Dose lösen, die Verdrahtung fotografieren oder notieren und erst dann die Adern abklemmen.
3. Adern bestimmen: Der Außenleiter (L) bringt die Spannung zum Schalter, meist braun oder schwarz. Der Schaltdraht führt zur Leuchte und kann jede Farbe haben. Der Neutralleiter (N, blau) fehlt in älteren Schalterdosen oft, der Schutzleiter (PE) ist grün-gelb. In Altanlagen weichen die Farben ab – deshalb messen statt nach Farbe urteilen.
4. Anschließen: L an die Klemme „L“, den Schaltdraht an den Ausgang, N an „N“, falls der Dimmer ihn verlangt, PE an die Schutzleiterklemme, sofern vorhanden.
5. Einsetzen: Dimmer vorsichtig in die Dose drücken, ohne Adern einzuklemmen, und festschrauben.
6. Abdeckung montieren: Rahmen, Abdeckung und Drehknopf aufsetzen und befestigen.
7. Einschalten und testen: Sicherung einschalten und die Funktion prüfen.

Adern richtig anschließen

• Eingang: L an die Klemme „L“, „LINE“ oder an den Pfeil, der in den Dimmer zeigt.
• Ausgang: den Schaltdraht zur Leuchte an „LOAD“, das Lampensymbol oder den Pfeil aus dem Dimmer heraus.
• Neutralleiter: Klassische Unterputzdimmer in Zweidrahttechnik – auch viele LED-Dimmer – kommen ohne N aus. Funk-, WLAN- und andere smarte Dimmer brauchen für ihre eigene Elektronik dagegen häufig einen Neutralleiter.
• Schutzleiter: an die Schutzleiterklemme. Hat der Dimmer keine, wird der Schutzleiter in der Dose mit einer Klemme mit den übrigen Schutzleitern verbunden – nie abschneiden. Dimmer mit Metallabdeckung müssen geerdet sein.
• Abisolieren: nur so weit, wie die Klemme verlangt, meist 8–10 mm. Zu wenig ergibt schlechten Kontakt, zu viel lässt blanken Leiter frei.
• Klemmen: Leiter gerade einführen, feindrähtige mit Aderendhülse; Schrauben fest, aber ohne Gewalt anziehen. Lose Verbindungen werden heiß, funken und können einen Brand auslösen. Bei Ösenklemmen den Draht im Uhrzeigersinn um die Schraube legen, damit er sich beim Anziehen festzieht.

Wechsel- und Kreuzschaltung: Wird das Licht von zwei oder mehr Stellen geschaltet, ersetzt ein gewöhnlicher Dimmer nicht einfach einen der Schalter. Dafür gibt es Dimmer mit Wechselfunktion oder Tastdimmer mit Nebenstellen; die Umverdrahtung übernimmt die Elektrofachkraft.

Funktionstest

1. Verdrahtung kontrollieren: alle Adern richtig und fest angeschlossen, kein blanker Leiter sichtbar, Dimmer fest in der Dose.
2. Einschalten: Löst der Leitungsschutzschalter sofort aus, liegt vermutlich ein Kurzschluss vor – wieder abschalten und die Verdrahtung prüfen. Löst der Fehlerstrom-Schutzschalter aus, sind häufig N und PE vertauscht oder verbunden.
3. Dimmbereich prüfen: von minimal bis maximal regeln – das Licht muss gleichmäßig folgen, ohne Flackern oder Aussetzer; Aus- und Einschalten testen.
4. Erwärmung: Nach einigen Minuten darf der Dimmer leicht warm, aber nie heiß sein.
5. Dauertest: etwa 30 Minuten auf verschiedenen Stufen betreiben und auf Flackern, selbstständige Helligkeitsänderungen und Aussetzer achten.
6. Mechanik: Die Abdeckung sitzt fest, Drehknopf, Schieber oder Tasten laufen leicht.

Treten Probleme auf, den Stromkreis abschalten und die Installation erneut prüfen. Bleiben sie bestehen, passt der Dimmer meist nicht zur Last, oder es liegt ein Verdrahtungsfehler vor.

Acht typische Fehler

Smart Home, Sensoren und RGB

• Smarte Beleuchtung: Wählen Sie zuerst das System, etwa Philips Hue, IKEA Trådfri oder eine andere Lösung, die zu Ihrem Smart Home passt. Viele Systeme brauchen eine Zentrale (Hub), die in die Steckdose gesteckt und mit dem Router verbunden wird. Dann tauschen Sie Lampen gegen smarte Modelle oder setzen smarte Schalter und Dimmer für vorhandene Leuchten ein und koppeln alles in der App.
• Wichtig: Smarte Lampen brauchen Dauerstrom. Betreiben Sie sie nie hinter einem Dimmer; der Wandschalter bleibt eingeschaltet, bedient wird per App oder batteriebetriebenem Funktaster.
• Bewegungsmelder und Zeitschaltung: ideal für Flur, Bad und Keller, als Ersatz für den Schalter oder als separates Gerät. Zeitprogramme schalten zu festen Zeiten – zum Energiesparen oder als Anwesenheitssimulation im Urlaub.
• RGB: RGB-LED-Streifen und farbige smarte Lampen brauchen einen passenden Controller, eigenständig oder im Smart-Home-System; bei Streifen sitzt er zwischen Netzteil und Streifen.
• Vernetzung: Sprachsteuerung über Google Assistant, Amazon Alexa oder Apple HomeKit, Automationen – das Licht dimmt beim Einschalten des Fernsehers oder geht beim Öffnen der Tür an – und Geofencing, das beim Heimkommen ein- und beim Verlassen ausschaltet.

Energie, Wartung und Fehlersuche

Energie sparen: Wird die Helligkeit um 50 % reduziert, sinkt der Verbrauch um bis zu 40 %, und gedimmte LEDs altern langsamer. Smarte Systeme schalten das Licht in ungenutzten Räumen ab, Präsenzmelder nur bei Anwesenheit ein, und eine tageslichtabhängige Regelung passt die Helligkeit an. Den größten Effekt haben Dimmer in den meistgenutzten Räumen; Routinen dimmen abends automatisch, und mehrere dimmbare Leuchten in Zonen ersetzen eine zentrale Leuchte, die immer mit voller Leistung brennt.

Wartung: Prüfen Sie Dimmer gelegentlich auf Risse, Verfärbungen und Verformungen – Zeichen für Überhitzung – und testen Sie den vollen Regelbereich. Unter Volllast darf ein Dimmer warm, aber nicht heiß werden. Zum Reinigen den Stromkreis abschalten und nur ein trockenes oder leicht feuchtes Tuch verwenden, keine aggressiven Reiniger oder Flüssigkeiten. Staub regelmäßig entfernen, denn er fördert Überhitzung.

Häufige Fragen

Wie viele LED-Lampen kann ich an einen Dimmer anschließen?

Das hängt von der LED-Maximallast ab. Ist ein Dimmer für 150 W LED-Last ausgelegt, schafft er rechnerisch 15 Lampen à 10 W. Nutzen Sie aber höchstens 80 % der Nennlast, hier also etwa 12 Lampen. Werte, die für Glühlampen angegeben sind, gelten für LED nicht.

Funktioniert jeder Dimmer mit LED-Lampen?

Nein. Dimmer für Glüh- und Halogenlampen arbeiten mit LED oft nicht richtig, und nicht jede LED-Lampe ist dimmbar. Achten Sie auf die Kennzeichnung „dimmbar“ und das passende Dimmverfahren.

Darf ein Dimmer ins Badezimmer?

Nur außerhalb der Bereiche 0, 1 und 2 nach DIN VDE 0100-701. Wo Spritzwasser hinkommen kann, braucht er eine passende IP-Schutzart – übliche Dimmer sind für feuchte Umgebung nicht geeignet.

Lassen sich Energiesparlampen dimmen?

Die meisten Kompaktleuchtstofflampen nicht, dimmbare Sondermodelle nur eingeschränkt. Zudem dürfen Kompaktleuchtstofflampen mit integriertem Vorschaltgerät seit Februar 2023 in der EU nicht mehr in Verkehr gebracht werden. Dimmbare LED-Lampen sind die bessere Wahl.

Kann ich einen Dimmer selbst einbauen?

Der Tausch eines Schalters gegen einen Dimmer ist Arbeit am 230-V-Netz und damit Sache der Elektrofachkraft – erst recht bei Wechsel- und Kreuzschaltungen. Steckerfertige Lösungen wie smarte Lampen, Zwischenstecker-Dimmer oder Controller für LED-Streifen mit Stecker-Netzteil richten Sie selbst ein.
