LED-Außenleuchten installieren: Erdkabel, Abdichtung, Prüfung

Ratgeber · Außenbeleuchtung

Außenleuchten müssen Regen, Frost und Erdfeuchte standhalten. Von der Planung über Erdkabel und dichte Anschlüsse bis zur Prüfung: So installieren Sie LED-Beleuchtung an Haus, Weg und Garten sicher und dauerhaft.

Inhalt

• Planung und Leuchtentypen
• Material und Werkzeug
• Schutzart, Schutzmaßnahmen, Vorschriften
• Leitungen verlegen und dicht verbinden
• Leuchten montieren
• Prüfung und Inbetriebnahme
• Steuerung und Energie sparen
• Typische Fehler und Wartung
• Häufige Fragen

Gute Außenbeleuchtung macht Wege im Dunkeln sicher, setzt Architektur in Szene und verschönert Garten und Terrasse – mit LED effizient, langlebig und gestalterisch flexibel.

Planung und Leuchtentypen

Überlegen Sie zuerst, was Sie beleuchten und welche Wirkung Sie erreichen möchten. Im Außenbereich unterscheidet man vier Zonen:

• Funktionslicht für sichere Wege: Gehwege, Treppen, Eingänge, Einfahrten.
• Ambientelicht für Atmosphäre: Terrasse, Sitzplatz, Pergola.
• Akzentlicht für Architektur und Pflanzen: Fassade, Skulpturen, Bäume, Sträucher.
• Sicherheitslicht für Gefahrenstellen – es schreckt auch ungebetene Gäste ab.

Notieren Sie beim Rundgang über das Grundstück vorhandene Anschlüsse und Leitungen, Hindernisse wie Bäume und Gartenelemente, die Untergründe (Holz, Beton, Erde) und Stellen, an denen sich Wasser sammelt. Daraus entsteht eine Planskizze mit Leuchtenpositionen, Kabeltrassen, Netzteilen, Bedienelementen und den Zonen unterschiedlicher Helligkeit.

Passende Modelle finden Sie unter Außen-LED-Wandleuchten und LED-Fluter.

Material und Werkzeug

• Material: Erdkabel NYY-J 3 × 1,5 mm² oder 3 × 2,5 mm², wasserdichte Abzweigdosen ab IP65, Kabelschutzrohre, wasserdichte Verbinder und Klemmen, Sand und Kies für die Drainage von Bodenleuchten, wasserfestes Isolierband, für 12-/24-V-Anlagen passende Netzteile.
• Werkzeug: Spaten und Schaufel, Spitzhacke für harten Boden, Bohrmaschine mit Bohrern für Beton, Holz und Metall, Hammer und Meißel, Schraubendreher, Kombizange, Seitenschneider, Crimp- und Abisolierzange, Wasserwaage, Zollstock und Schnur, Leitungssucher und Multimeter.
• Schutzausrüstung: Arbeitshandschuhe, Schutzbrille, feste Schuhe mit rutschfester Sohle und Warnkleidung, wenn Sie in der Dämmerung arbeiten.

Schutzart, Schutzmaßnahmen, Vorschriften

• IP44 (spritzwassergeschützt) ist das Minimum an überdachten Stellen.
• IP65 (staubdicht, strahlwassergeschützt) ist die richtige Wahl für frei bewitterte Leuchten.
• IP67 oder IP68 (zeitweiliges bzw. dauerhaftes Untertauchen) brauchen Leuchten an Pool, Teich und Wasserspielen sowie in Beeten mit automatischer Bewässerung.

Die erste Ziffer des IP-Codes steht für den Schutz gegen Fremdkörper und Staub, die zweite für den Schutz gegen Wasser. Außenstromkreise brauchen einen Fehlerstrom-Schutzschalter (RCD) mit 30 mA, einen Leitungsschutzschalter passend zur Belastung und einen Schutzleiter an allen berührbaren leitfähigen Teilen. Die Installation muss DIN VDE 0100 entsprechen, die für Beleuchtungsanlagen im Freien zusätzliche Anforderungen enthält.

Wer macht was? Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft. Gräben ausheben, Fundamente betonieren und Leuchten mechanisch befestigen können Sie selbst übernehmen. 230 V bietet die höchste Leistung und Zuverlässigkeit, verlangt aber fachgerechte Installation und sorgfältige Abdichtung. Anlagen mit 12 oder 24 V Schutzkleinspannung und Steckernetzteil sind sicherer, ideal für feuchte Umgebungen und für die Installation in Eigenregie – ebenso Solarleuchten, die am einfachsten zu installieren sind, aber nur begrenzt Licht liefern.

Leitungen verlegen und dicht verbinden

Oberirdisch an Fassade und Konstruktion

• Stellen mit direkter Sonne oder starker mechanischer Belastung meiden, wasserdichte Schellen oder Halter im Abstand von höchstens 40 cm setzen.
• Leitungen immer unterhalb der Unterkante von Traufen oder Gesimsen führen, damit möglichst wenig Wasser an sie gelangt.
• Wanddurchführungen immer mit Durchführungshülse und leichtem Gefälle nach außen ausführen, damit kein Wasser ins Gebäude läuft, und mit wasserdichter Dichtmasse abdichten.

Unterirdisch als Erdkabel

1. Graben: Üblich sind mindestens 60 cm Tiefe, unter befahrenen Zufahrten mindestens 80 cm; maßgeblich sind die Vorgaben Ihrer Elektrofachkraft. Breite mindestens 20 cm, die Sohle eben und frei von scharfen Steinen.
2. Einbetten: etwa 5 cm Sand einbringen, das Kabel im Kabelschutzrohr verlegen, mindestens 5 cm Sand darüber, rotes Trassenwarnband auflegen, mit Erde verfüllen und verdichten.
3. Andere Leitungen: Mindestabstände einhalten – Wasserleitungen mindestens 20 cm darüber oder darunter kreuzen, bei parallelem Verlauf mindestens 30 cm Abstand zu anderen Leitungen.

Dicht verbinden – mit Tropfschlaufe

• Für Verbindungen im Freien Gel-Verbinder oder Klemmen mit mindestens IP68 verwenden; Verbindungen im Erdreich möglichst ganz vermeiden.
• Abzweigdosen mit mindestens IP65 so montieren, dass die Kabeleinführungen nach unten zeigen, und nur Kabelverschraubungen mit Dichtung verwenden, die zum Leitungsdurchmesser passen.
• Leitungen möglichst von unten an Leuchte und Dose heranführen und vor der Einführung eine kleine Tropfschlaufe legen: So tropft Wasser ab, statt an der Leitung entlang ins Gehäuse zu laufen.
• Als zusätzlicher Schutz eignet sich wasserfestes Isolierband, unter schwierigen Bedingungen eine Vergussmasse auf Epoxidharzbasis.

Leuchten montieren

Wandleuchten

1. Strom abschalten, die Position mit der Wasserwaage anzeichnen und mit dem Leitungssucher prüfen, dass dort keine Leitungen verlaufen.
2. Löcher bohren, Dübel setzen, die Leitung durch die Öffnung der Halterung führen und die Halterung mit Edelstahlschrauben befestigen.
3. Anschließen: Außenleiter braun oder schwarz, Neutralleiter blau, Schutzleiter grün-gelb. Dicht wird der Anschluss über Dichtung und Kabelverschraubung der Leuchte – Silikon ersetzt keine Dichtung. Dann die Leuchte an der Halterung befestigen.

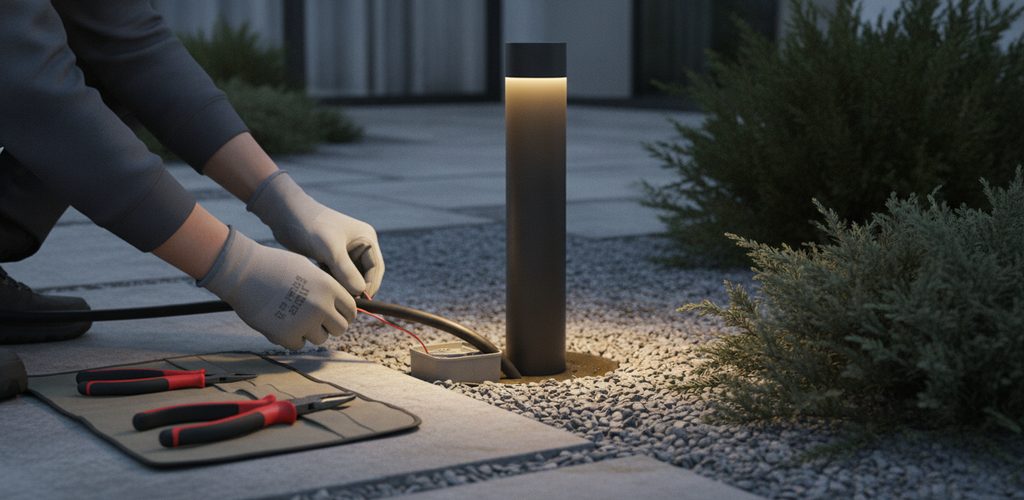

Poller- und Gartenleuchten

1. Für größere Pollerleuchten ein Betonfundament herstellen, für kleinere eine verdichtete Fläche aus Kies und Sand; das Kabel bis zum Standort führen.
2. Leuchten mit Ankerplatte auf dem Fundament verschrauben, Leuchten mit Erdspieß fest und stabil in den Boden setzen; das Kabel feuchtigkeitsgeschützt in die Leuchte führen.
3. Nach Schaltplan anschließen, alle Verbindungen sorgfältig isolieren und die Standfestigkeit prüfen.

Bodeneinbauleuchten

1. Eine Grube ausheben, die 10–15 cm größer ist als die Leuchte, eine Drainageschicht aus Kies von mindestens 10 cm einbringen und das Kabel im Schutzrohr heranführen.
2. Leuchte einsetzen – die Oberkante schließt bündig mit dem Gelände ab – und mit Drainagematerial umgeben, damit Wasser abfließt.
3. Anschließen, Dichtheit prüfen, das Umfeld vorsichtig verfüllen und verdichten.

Strahler

Lichtrichtung und Neigung festlegen, die Halterung mit Schrauben passend zum Untergrund fest montieren, dann den Strahler befestigen, ausrichten, anschließen und abdichten.

Prüfung und Inbetriebnahme

• Vor dem ersten Einschalten: Alle Leuchten sind fest montiert, sichtbare Leitungen unbeschädigt, alle Verbindungen isoliert und gegen Feuchtigkeit geschützt. Die Elektrofachkraft misst den Isolationswiderstand mit einem Isolationsmessgerät – ein einfaches Multimeter reicht dafür nicht; der Wert muss über 1 MΩ liegen. Außerdem prüft sie die Anschlüsse und die Funktion von Leitungsschutz- und Fehlerstrom-Schutzschalter.
• Erstes Einschalten: Hauptschalter ein, dann die Lichtstromkreise einzeln zuschalten und auf Funken oder auslösende Schutzschalter achten; alle Leuchten, Sensoren, Schalter und Dimmer prüfen.
• Dichtheit: Dichtungen und Kabelverschraubungen kontrollieren. Nach dem ersten Regen alle Leuchten auf eingedrungenes Wasser prüfen und beobachten, ob der Fehlerstrom-Schutzschalter bei Regen auslöst.
• Lichtwirkung: Stellen, die zu hell oder zu dunkel sind, durch Ausrichtung oder Helligkeit korrigieren.

Steuerung und Energie sparen

• Bewegungsmelder schalten bei Bedarf ein; Empfindlichkeit und Leuchtdauer (meist 1–5 Minuten) sind einstellbar. Ideal für Eingänge und Einfahrten.
• Dämmerungsschalter schalten bei Einbruch der Dunkelheit ein, oft kombiniert mit einer Zeitschaltuhr, die zu einer festen Uhrzeit ausschaltet – gut für Deko- und Sicherheitslicht.
• Zonen und Zeitpläne: Teilen Sie die Beleuchtung in getrennt schaltbare Zonen, schalten Sie Dekolicht spät nachts ab und nutzen Sie je nach Tageszeit verschiedene Helligkeitsstufen.
• Smart Home: Über Apple HomeKit, Google Home oder Amazon Alexa lässt sich Licht mit Sicherheitstechnik, Heizung und Jalousien verknüpfen – bei Bewegung gehen etwa Licht und Kamera an, und gutes Licht verbessert die Aufnahmen. Per Standorterkennung des Smartphones geht das Licht an, wenn Sie heimkommen.

Bei smarter Außenbeleuchtung müssen alle Komponenten zueinander passen, für außen geeignet sein und vom Funksignal erreicht werden. Setzen Sie die Zentrale (Hub oder Bridge) an eine Stelle mit guter Reichweite und stabilem Internet, planen Sie für große Gärten Repeater ein, testen Sie zuerst die Zentrale und fügen Sie dann die Leuchten nach und nach hinzu, gegliedert in Zonen und Gruppen.

Solarleuchten brauchen weder Netzstrom noch Kabel. Dafür liefern sie weniger Licht, vor allem im Winter, und ihre Akkus müssen nach 2–3 Jahren getauscht werden – gut für Dekolicht und Wegmarkierungen, weniger für Sicherheitslicht mit konstanter Leistung. Bewährt hat sich die Kombination: Hauptlicht am Netz, Dekolicht solar; smarte Systeme nutzen auch gespeicherten Strom einer Photovoltaikanlage und schalten automatisch zwischen Netz und Solar um.

Insektenfreundlich wird die Außenbeleuchtung mit warmweißem Licht bis 3.000 K und abgeschirmten, nach unten gerichteten Leuchten, die nur bei Bedarf eingeschaltet sind. Das Bundesnaturschutzgesetz verlangt, Tiere und Pflanzen bei neuen Außen- und Straßenbeleuchtungen vor Lichtemissionen zu schützen.

Typische Fehler und Wartung

• Reinigen: Schmutz und Insekten mindestens zweimal jährlich mit mildem Reiniger und weichem Tuch entfernen. Solarmodule regelmäßig säubern – schon leichte Verschmutzung senkt die Ladeleistung deutlich. Laub, Mulch und Erde von Bodenleuchten fernhalten.
• Kontrollieren: Leitungen, Verbindungen und Leuchten regelmäßig auf Korrosion, Schäden und Lockerung prüfen, Schutzschalter jährlich testen, den Isolationszustand nach Unwettern prüfen lassen, beschädigte Dichtungen sofort ersetzen.
• Austauschen: LED-Module, wenn der Lichtstrom deutlich sinkt oder sich die Lichtfarbe ändert; Gummidichtungen und Kabelverschraubungen verhärten mit der Zeit und werden vorsorglich alle 5–7 Jahre erneuert; Solarakkus, sobald die Leuchtdauer deutlich nachlässt.

Häufige Fragen

Welcher Abstand ist zwischen Wegeleuchten richtig?

Das hängt von Leuchtentyp, Höhe und Lichtstrom ab. Niedrige Gartenleuchten (30–50 cm) setzen Sie im Abstand von 2–3 m, höhere Pollerleuchten (80–120 cm) im Abstand von 3–5 m. Die Lichtkegel benachbarter Leuchten sollten sich leicht überlappen, damit keine dunklen Stellen entstehen.

Welche Lichtfarbe passt nach draußen?

Warmweiß (2.700–3.500 K) wirkt gemütlich und passt zu Terrasse und Sitzplätzen, Neutralweiß (4.000–5.000 K) ist die universelle Wahl für Wege und Einfahrten, Kaltweiß (6.000–6.500 K) sorgt für gute Sicht auf Sicherheits- und Sportflächen. Im Garten und überall, wo Insekten betroffen sind, ist Warmweiß bis 3.000 K die bessere Wahl.

Bei Regen löst der Fehlerstrom-Schutzschalter aus – woran liegt das?

Meist an einem Isolationsfehler. Prüfen Sie die Schutzart von Leuchten und Verbindungen, die Dichtungen an Verschraubungen und Dosen, die Einbaulage und die Kabel auf Schäden. Verbindungen im Freien gehören in Dosen ab IP65 mit nach unten gerichteten Kabeleinführungen.

Wie schütze ich die Anlage vor Blitz und Überspannung?

Mit Überspannungsschutz im Verteiler für die Außenstromkreise, bei größeren Anlagen zusätzlich mit Blitzstromableitern. Alle Metallteile von Leuchten und Masten müssen ordnungsgemäß geerdet sein; bei Gewitter schalten Sie die Außenbeleuchtung nach Möglichkeit ab.
