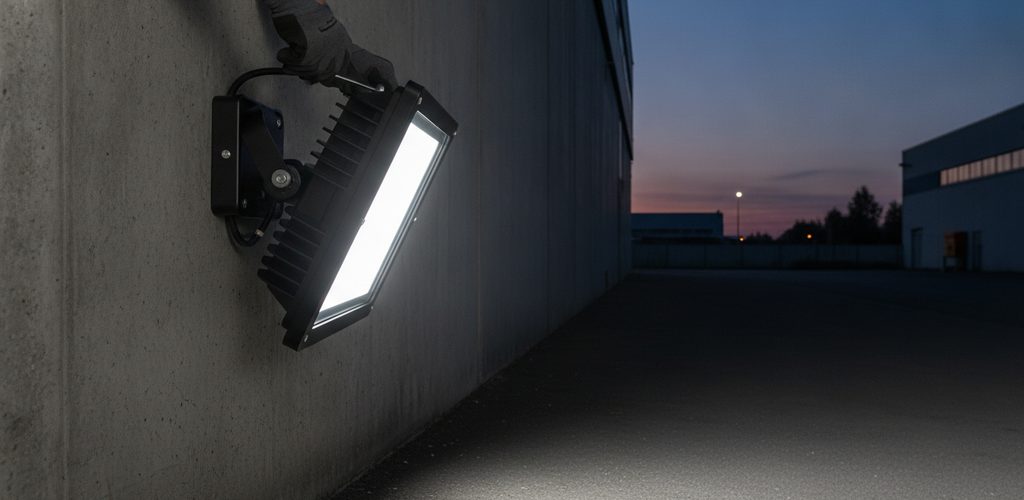

LED-Fluter montieren: Höhe, Ausrichtung, Schutzart und Anschluss

Ratgeber · LED-Fluter

Ein LED-Fluter ist schnell montiert – entscheidend sind die richtige Höhe und Neigung, eine dichte Kabeleinführung und ein sicherer Anschluss. Die Anleitung Schritt für Schritt, mit Richtwerten für Haus, Hof und Gewerbe.

Inhalt

• Material und Vorbereitung
• Montage in sieben Schritten
• Anschluss und Kabeleinführung
• Montagehöhe, Abstand und Neigung
• Schutzart und Vorschriften
• Prüfung nach der Montage
• Energieeffizienz
• Wartung und Fehlersuche
• Sechs typische Fehler
• Häufige Fragen

LED-Fluter beleuchten Arbeitsflächen, setzen Fassaden in Szene und sichern Hof, Einfahrt oder Firmengelände – sparsam und sofort hell. Damit das Licht dort ankommt, wo es gebraucht wird, kommt es auf Planung und saubere Montage an. Passende Modelle finden Sie unter LED-Fluter.

Material und Vorbereitung

Was Sie brauchen

• LED-Fluter mit passender Leistung, passendem Abstrahlwinkel und passender IP-Schutzart.
• Montagebügel: oft im Lieferumfang – er muss Gewicht und Größe des Fluters tragen.
• Leitung mit ausreichendem Querschnitt, im Freien typischerweise dreiadrig (L, N, PE).
• Wasserdichte Kabelverbinder für alle Verbindungen im Freien.
• Werkzeug: Bohrmaschine mit passenden Bohrern, Schlitz- und Kreuzschraubendreher, Zange und Abisoliermesser, Dübel und Schrauben passend zum Untergrund, Aderendhülsen und Schrumpfschlauch, Wasserwaage, Maßband und ein Spannungsprüfer.
• Schutzausrüstung: Handschuhe, Schutzbrille beim Bohren und je nach Einsatz Schutzkleidung.

Prüfen Sie vorab, ob alle Teile in einwandfreiem Zustand sind – das spart Zeit und erhöht die Sicherheit.

Standort und Stromversorgung planen

• Standort: Abstrahlwinkel, Reichweite und gewünschte Wirkung berücksichtigen. Der Untergrund muss fest sein und das Gewicht tragen; in feuchter Umgebung braucht der Fluter die passende Schutzart.
• Versorgung: den nächsten geeigneten Stromkreis ermitteln – er darf durch den Fluter nicht überlastet werden. Genug Leitung einplanen und den Weg so wählen, dass die Leitung möglichst unauffällig und vor Beschädigung geschützt ist.
• Organisation: Lage von Sicherung und Hauptschalter kennen, für Licht während der Arbeit sorgen (der Strom ist dann aus) und bei mehreren Flutern einen Montageplan mit Maßen und Notizen anlegen.

Montage in sieben Schritten

Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft. Bohren, Halterung setzen und Ausrichten können Sie selbst übernehmen; Fluter mit Stecker sowie Solar- und Akkufluter nehmen Sie selbst in Betrieb – im Freien nur an einer Außensteckdose und mit Verlängerungen, die für außen zugelassen sind.

1. Strom abschalten: Sicherung des Stromkreises im Verteiler ausschalten, die Spannungsfreiheit mit dem Spannungsprüfer feststellen und alle im Haus informieren.
2. Montageort vorbereiten: Bohrlöcher mit Bleistift oder Kreide anzeichnen und mit der Wasserwaage ausrichten. Mit einem Leitungssucher sicherstellen, dass dort keine Strom- oder Wasserleitungen verlaufen.
3. Bügel montieren: Löcher bohren, Dübel setzen, Bügel festschrauben und den Halt prüfen.
4. Leitung vorbereiten: Leitung zum Montageort führen – im Freien in Schutzrohr oder Kabelkanal –, die Klemmraumabdeckung des Fluters abnehmen und die Adern etwa 10 mm abisolieren.
5. Anschließen: Leiter nach Farbe an die Klemmen anschließen (siehe nächster Abschnitt), auf festen Sitz prüfen und die Abdeckung wieder aufsetzen.
6. Fluter befestigen: Fluter am Bügel montieren, Neigung einstellen, alle Schrauben und Arretierungen fest anziehen und kontrollieren, dass sich nichts lösen kann.
7. Testen und abschließen: Sicherung einschalten, Funktion prüfen, die Ausrichtung nachjustieren und den Arbeitsplatz aufräumen.

Anschluss und Kabeleinführung

Angeschlossen wird in dieser Reihenfolge: zuerst der Schutzleiter, dann N, zuletzt L. Beim Abisolieren die Leiter nicht beschädigen; jede Ader muss fest sitzen, und es dürfen keine einzelnen Drähte aus der Klemme ragen. Feindrähtige Leiter erhalten Aderendhülsen – verzinnen Sie Aderenden nicht, denn das Lot gibt unter dem Klemmdruck nach, die Verbindung lockert sich und kann heiß werden. Weichen die Aderfarben ab, etwa in älteren Anlagen, gehört die Zuordnung in die Hände der Elektrofachkraft. Fluter mit Metallgehäuse (Schutzklasse I) müssen immer über den Schutzleiter geerdet sein.

Kabeleinführung dicht ausführen

• Die Kabelverschraubung muss zum Leitungsdurchmesser passen und fest angezogen sein – sonst verliert der Fluter seine IP-Schutzart.
• Die Leitung möglichst von unten heranführen und vor der Einführung eine kleine Tropfschlaufe legen, damit Wasser abtropft, statt an der Leitung entlang ins Gehäuse zu laufen.
• Hat der Fluter ein fest angeschlossenes Kabel, die Verbindung in einer wasserdichten Abzweigdose oder mit wasserdichten Kabelverbindern herstellen.
• Im Freien nur Verbinder, Leitungen und Material verwenden, die für den Außeneinsatz ausgelegt sind.

Montagehöhe, Abstand und Neigung

Abstand: Mehrere Fluter setzen Sie im Abstand des 1,5- bis 2-Fachen der Montagehöhe – bei 3 m Höhe also 4,5–6 m. Die Lichtkegel sollen sich leicht überlappen, damit keine dunklen Zonen entstehen. Für große Flächen eignen sich leistungsstarke LED-Fluter mit 100–500 W.

Neigung: Für eine Einfahrt den Fluter um 30–45° nach unten neigen, für eine Fassade um 15–30° gegen die Senkrechte, für Garten oder größere Flächen um 45–60° nach unten.

Blendung und Lichtverschmutzung vermeiden

• Fluter so ausrichten, dass sie Ankommende nicht blenden.
• Licht nach unten und nur auf die gewünschte Fläche lenken, nicht in den Himmel.
• Störende Schatten und dunkle Ecken vermeiden.
• Rücksicht auf Nachbarn: kein Licht in fremde Fenster oder auf fremde Grundstücke.

Insektenfreundlich wird die Außenbeleuchtung mit warmweißem Licht bis 3.000 K, abgeschirmten und nach unten gerichteten Leuchten, die nur bei Bedarf eingeschaltet sind. Das Bundesnaturschutzgesetz verlangt, Tiere und Pflanzen bei neuen Außen- und Straßenbeleuchtungen vor Lichtemissionen zu schützen.

Schutzart und Vorschriften

Die erste Ziffer der IP-Schutzart steht für den Schutz gegen Fremdkörper und Staub (0–6), die zweite für den Schutz gegen Wasser (0–9).

• IP20: Minimum für Innenräume.
• IP44: geschützt gegen Fremdkörper über 1 mm und Spritzwasser – das Minimum im Freien.
• IP65: staubdicht und strahlwassergeschützt – die Standardwahl für außen und das Minimum in der Nähe von Pools und Wasserflächen.
• IP67: staubdicht und geschützt gegen zeitweiliges Untertauchen – für sehr feuchte Standorte.

Halten Sie mindestens 0,5 m Abstand zu brennbaren Materialien und ausreichend Abstand zu anderen elektrischen Geräten. Die Installation muss DIN VDE 0100 entsprechen, die für Beleuchtungsanlagen im Freien zusätzliche Anforderungen enthält. Neue Anlagen prüft die Elektrofachkraft vor der Inbetriebnahme und dokumentiert das Ergebnis in einem Prüfprotokoll; regelmäßige Kontrollen sind besonders bei Außenanlagen sinnvoll. LED-Fluter müssen außerdem die elektromagnetische Verträglichkeit (EMV) einhalten, dürfen also andere Geräte nicht stören (CE-Kennzeichnung). Örtliche Vorgaben zur Begrenzung von Lichtverschmutzung sind zu beachten.

Prüfung nach der Montage

• Vor dem Einschalten: Fluter und Schrauben fest, Leitungen unbeschädigt, nicht gequetscht und nicht unter Zug, alle Verbindungen isoliert und – im Freien besonders wichtig – dicht; der Fluter zeigt auf die Zielfläche.
• Einschalten: Sicherung und gegebenenfalls Schalter einschalten. Der Fluter muss ohne Flackern starten und darf weder brummen noch andere Geräusche machen.
• Funktion: Helligkeit angemessen und gleichmäßig, die gesamte Zielfläche ausgeleuchtet. Bewegungsmelder durch Abgehen des Erfassungsbereichs testen, Dämmerungssensor durch Abdecken – das simuliert Dunkelheit. Am aussagekräftigsten ist ein Test bei Nacht.
• Bei Regen: mit Abstand und bei ausgeschaltetem Fluter kontrollieren, ob Feuchtigkeit eindringt.

Flackert der Fluter, prüfen Sie die Verbindungen; bleibt er dunkel, Versorgung und Anschluss. Wird er zu heiß, sofort ausschalten und prüfen, ob er zu nah an brennbarem Material sitzt oder abgedeckt ist.

Energieeffizienz

LED-Fluter brauchen bei gleicher Helligkeit bis zu 80 % weniger Strom als Halogenstrahler – ein 30-W-LED-Fluter ersetzt etwa einen 150-W-Halogenstrahler. Sie sind sofort voll hell, wandeln den größten Teil der Energie in Licht statt in Wärme um und halten 30.000–50.000 Stunden: bei 4 Stunden täglich rund 20 bis 34 Jahre.

• Kennwerte: Der Lichtstrom in Lumen gibt die Lichtmenge an, die Leistung in Watt den Verbrauch, die Lichtausbeute in lm/W die Effizienz. Gute Fluter liegen über 100 lm/W.
• Energielabel: Das EU-Label für Lichtquellen kennt heute die Klassen A bis G, die Produktdaten stehen in der EPREL-Datenbank. Angaben wie A++ stammen vom alten Label.
• Passende Leistung: Ein zu starker Fluter verschwendet Energie, ein zu schwacher leuchtet die Fläche nicht aus.
• Automatik: Dämmerungssensoren schalten bei Einbruch der Dunkelheit ein und bei Tagesanbruch aus, Bewegungsmelder nur bei Bedarf, Zeitschaltuhren nach festem Plan.

Wartung und Fehlersuche

Staub, Insekten und Schmutz können die Lichtleistung um bis zu 30 % senken und zu Überhitzung führen; beim Reinigen fallen zudem Schäden früh auf. Außen-Fluter reinigen Sie alle 3–6 Monate, Fluter in Innenräumen nach Bedarf, meist 1- bis 2-mal pro Jahr:

1. Strom abschalten und den Fluter abkühlen lassen.
2. Groben Schmutz mit einem weichen Pinsel oder Staubtuch entfernen.
3. Glas- oder Kunststoffabdeckung mit einem weichen Tuch und mildem Reiniger säubern – keine Scheuermittel.
4. Alle Teile gründlich trocknen lassen, bevor Sie wieder einschalten; bei Außenflutern Dichtungen und Verbindungen kontrollieren.

Zur regelmäßigen Kontrolle gehören Leitungen (Risse, verschlissene Isolierung), Verbindungen (fest, ohne Korrosion), Dichtungen und das Nachziehen der Schrauben, die sich durch Vibrationen lockern können.

Sechs typische Fehler

1. Falscher Fluter: zu niedrige Schutzart im Freien, unpassende Leistung, Abstrahlwinkel ignoriert. Außen mindestens IP44, besser IP65; die Leistung nach der zu beleuchtenden Fläche wählen; enger Abstrahlwinkel für gezieltes Licht, breiter für Flächen.
2. Montagefehler: instabiler Untergrund, schlecht befestigter Bügel, Anleitung nicht gelesen. Dübel und Schrauben passend zum Untergrund wählen – Beton braucht andere als Gipskarton – und die Herstellervorgaben einhalten.
3. Elektrische Fehler: nicht abgeschaltet, Adern vertauscht, Verbindungen im Freien nicht dicht. Immer die Sicherung ausschalten, den Farbcode einhalten (braun oder schwarz = L, blau = N, grün-gelb = PE) und wasserdichte Verbinder verwenden.
4. Zu tief oder falsch ausgerichtet: Tief montierte Fluter blenden, schlecht ausgerichtete leuchten ins Leere oder zu den Nachbarn. Die empfohlene Höhe einhalten (meist 2,2–3 m) und nach unten auf die Zielfläche richten.
5. Sicherheitsregeln missachtet: zu nah an brennbaren Materialien, ungeeignete Verlängerungskabel im Freien, keine Kontrollen. Mindestens 0,5 m Abstand halten, nur für außen zugelassene Verlängerungen verwenden und regelmäßig prüfen.
6. Witterung unterschätzt: Fluter möglichst geschützt vor direktem Regen und Schnee montieren und nicht dort, wo sich Wasser oder Schnee sammeln – Wasser muss frei ablaufen können. Bei starkem Wind zusätzlich sichern.

Häufige Fragen

Welcher Fluter eignet sich für außen – und welche Lichtfarbe?

Wählen Sie mindestens IP65 sowie ein UV- und witterungsbeständiges Gehäuse. Warmweiß (2.700–3.500 K) wirkt gemütlich und passt zu Wohnbereichen, Neutralweiß (4.000–5.000 K) zu Arbeitsflächen, Kaltweiß (6.000–6.500 K) zu Sicherheits- und Flächenbeleuchtung. Kühleres Licht mit 4.000–6.500 K wirkt im Dunkeln heller und kontrastreicher; in Gärten und überall, wo Insekten betroffen sind, ist Warmweiß bis 3.000 K die bessere Wahl.

Wie viel Leistung brauche ich für den Garten?

Für einen Garten mit 100–200 m² genügt meist ein LED-Fluter mit 20–50 W. Bei größeren Flächen sind mehrere schwächere Fluter besser als ein sehr starker: Das Licht wird gleichmäßiger, harte Schatten verschwinden, beim Ausfall eines Fluters bleibt es nicht ganz dunkel, und Sie können das Licht flexibler lenken.

Kann ich den Fluter selbst montieren?

Bügel setzen und den Fluter ausrichten können geübte Heimwerker selbst. Den Anschluss an eine vorhandene oder neue 230-V-Leitung übernimmt die Elektrofachkraft – erst recht, wenn ein neuer Stromkreis oder ein Eingriff im Verteiler nötig ist. Fluter mit Stecker sowie Solar- und Akkufluter nehmen Sie selbst in Betrieb.

Kann ich einen Fluter an Holz montieren?

Ja, wenn die Konstruktion fest und stabil ist. Verwenden Sie Holzschrauben statt Dübeln, führen Sie die Leitung möglichst in einem Kabelkanal und halten Sie den Sicherheitsabstand zu brennbaren Materialien ein.
