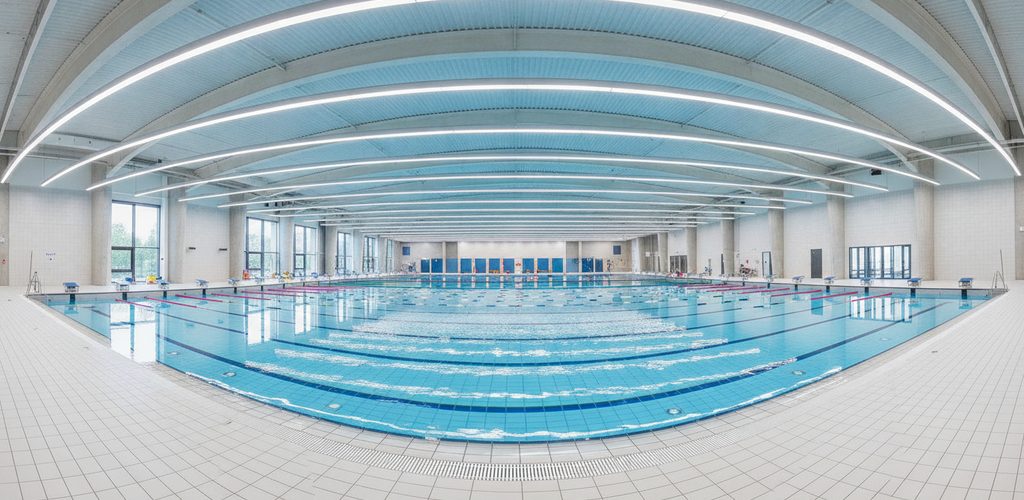

Schwimmbad und Erlebnisbad beleuchten: Lux-Werte, IP68 und Steuerung

Ratgeber · Schwimmbad

Hallenbad, Freibad oder Erlebnisbad: welche Beleuchtungsstärke die einzelnen Bereiche brauchen, welche Schutzart unter und neben dem Wasser gilt und wie Sie LED-Licht sicher planen, steuern und warten.

Inhalt

• Warum LED im Schwimmbad
• Planung: Zweck, Bereiche, Lichtquellen
• Schutzart und elektrische Sicherheit
• Beleuchtungsstärke und Rechenbeispiel
• Lichtfarbe und Dimmen
• Anordnung und Montagearten
• Steuerung und Notbeleuchtung
• Lichteffekte und Umgebung
• Wartung und Wirtschaftlichkeit

Große Wasserflächen, lange Öffnungszeiten, feuchte und chlorhaltige Luft: Licht im Bad muss effizient, robust und sicher sein und zugleich Atmosphäre schaffen. LED ist dafür heute die erste Wahl.

Warum LED im Schwimmbad

• Energieeinsparung: LED spart gegenüber Glühlampen 70–80 % und gegenüber Leuchtstofflampen rund 50–60 % Energie – bei großen Wasserflächen und langen Betriebszeiten öffentlicher Bäder ein erheblicher Kostenfaktor.
• Lange Lebensdauer: 25.000–50.000 Betriebsstunden bedeuten seltene Leuchtmittelwechsel und weniger Wartungseinsätze.
• Lichtqualität: Lichtfarbe und Helligkeit lassen sich auf Sport oder Entspannung abstimmen; dank gezielter Lichtlenkung decken weniger Leuchten dieselbe Fläche ab.
• Sicherheit und Materialschonung: LED strahlt praktisch kein UV-Licht ab, das Beckenoberflächen schädigen oder Farben ausbleichen könnte. Geeignete Leuchten sind zuverlässig und beständig gegen Feuchtigkeit und Badewasserchemie.
• Umwelt: kein Quecksilber und dank des geringeren Verbrauchs ein kleinerer CO₂-Fußabdruck.

Planung: Zweck, Bereiche, Lichtquellen

Am Anfang steht die Frage, welche Aufgabe das Licht erfüllen soll:

• Sicherheitsbeleuchtung: gute Sicht an kritischen Stellen wie Treppen, Beckenrändern und Fluchtwegen.
• Gestaltungslicht: angenehme Atmosphäre und Betonung der Architektur.
• Funktionslicht: ausreichend Licht für bestimmte Nutzungen, etwa Schwimmwettkämpfe oder das Abendschwimmen.

Erfassen Sie dann alle Bereiche mit eigenen Anforderungen: Becken, Wege und Beckenumgänge, Eingang und Nebenräume, Umkleiden sowie Ruhezonen. Als Lichtquelle ist LED die erste Wahl. Halogenlampen, früher für warmes Akzentlicht genutzt, sind in der EU größtenteils vom Markt verschwunden – warmweiße LED erledigt das sparsamer. Vergleichen Sie nicht nur die Anschaffung, sondern auch Betriebskosten und Lebensdauer.

Schutzart und elektrische Sicherheit

Für Leuchten im und am Wasser ist die IP-Schutzart entscheidend:

• IP67: staubdicht und geschützt gegen zeitweiliges Untertauchen – bis 1 m Wassertiefe für bis zu 30 Minuten.
• IP68: geschützt gegen dauerhaftes Untertauchen unter den vom Hersteller angegebenen Bedingungen.

Unterwasserleuchten brauchen mindestens IP68. Im Beckenumfeld genügt je nach Abstand zum Wasser IP67 oder eine niedrigere Schutzart. Für die Decke von Schwimmhallen eignen sich feuchtigkeitsbeständige LED-Feuchtraumleuchten.

Die Elektroinstallation richtet sich nach DIN VDE 0100 und den örtlichen Bauvorschriften. Dazu gehören:

• fachgerechte Erdung und Potenzialausgleich aller elektrischen Betriebsmittel,
• Fehlerstrom-Schutzeinrichtungen (FI-Schutzschalter),
• die vorgeschriebenen Mindestabstände zwischen elektrischen Betriebsmitteln und Wasserflächen,
• Leitungen, Transformatoren und Netzteile außerhalb der Reichweite des Wassers.

Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft – im Beckenbereich ohne Ausnahme.

Beleuchtungsstärke und Rechenbeispiel

Die Beleuchtungsstärke wird in Lux (lx) gemessen: 1 lx entspricht 1 Lumen (lm) Lichtstrom pro Quadratmeter; die Lichtausbeute in lm/W zeigt, wie effizient eine Leuchte ist. Richtwerte für die Bereiche eines Bades:

Für Wettkampfbecken gelten zusätzlich die Anforderungen der DIN EN 12193 (Sportstättenbeleuchtung).

Rechenbeispiel: Becken 25 × 10 m mit 300 lx

1. Fläche: 25 m × 10 m = 250 m².
2. Nutzlichtstrom: 300 lx × 250 m² = 75.000 lm – so viel Licht muss auf der Wasserfläche ankommen.
3. Verluste einrechnen: Nicht das gesamte Licht erreicht die Fläche (Ausnutzungsgrad, meist 0,4–0,7), und Leuchten verlieren durch Alterung und Verschmutzung an Lichtstrom (Wartungsfaktor etwa 0,8). Zusammen ergibt das grob 0,5, in feuchter, chlorhaltiger Hallenluft eher weniger. Installiert werden müssen also rund 75.000 lm ÷ 0,5 = 150.000 lm.
4. Anschlussleistung: Bei LED-Leuchten mit 100 lm/W sind das rund 1.500 W. Die vereinfachte Rechnung ohne Verluste (75.000 lm ÷ 100 lm/W = 750 W) würde die Anlage nur halb so groß auslegen.
5. Verteilung: zum Beispiel 20 statt 10 Leuchten à 7.500 lm, gleichmäßig über die Fläche verteilt.

Helle, reflektierende Oberflächen verbessern die Lichtausnutzung. Die Überschlagsrechnung ersetzt keine Lichtberechnung mit allen Raumdaten.

Lichtfarbe und Dimmen

Für Freibäder, Erlebnisbäder und Schwimmhallen empfehlen sich Farbtemperaturen von 4.000 bis 6.500 K:

• 4.000–4.500 K (neutralweiß): für Freizeitbecken und Ruhezonen.
• 5.000–5.500 K (tageslichtweiß): für Schwimmbecken, in denen gute Sicht gefragt ist.
• 6.000–6.500 K (kaltweiß): für Sport- und Wettkampfbecken.

Niedrigere Werte – warmweiß liegt bei 2.700–3.500 K – wirken gemütlicher, höhere sorgen für bessere Sicht und Schärfe, wichtig für Sicherheit und Sport. Dimmbare LED passen die Helligkeit dem Bedarf an: abends gedimmt für entspannte Atmosphäre, mit voller Leistung für Reinigung und Wartung, abgestimmt auf Veranstaltungen.

Anordnung und Montagearten

• Gleichmäßigkeit: Leuchten so anordnen, dass keine harten Schatten und Spiegelungen entstehen.
• Keine Blendung: Blendung ist für Badegäste unangenehm und kann gefährlich werden, etwa wenn Reflexe auf dem Wasser die Sicht ins Becken stören.
• Kritische Stellen: Treppen, Beckenränder, Rutschen und andere Gefahrenstellen besonders gut ausleuchten.

Übliche Montagearten:

• Unterwasserleuchten in der Beckenwand: effektvoll beleuchtete Wasserfläche und bessere Sicht unter Wasser.
• Wandleuchten für das Beckenumfeld.
• Deckenleuchten als Allgemeinbeleuchtung in Hallenbädern.
• Mast- und Pollerleuchten für Wege und Außenanlagen von Freibädern.
• Boden- und Wandeinbauleuchten: dezent integriert, unauffällig und trotzdem wirksam.

Steuerung und Notbeleuchtung

• Manuell: Schalter oder Bedientableau – einfach, erfordert aber ständig Personal.
• Zeitschaltuhr: automatisches Ein- und Ausschalten, ideal bei festen Öffnungszeiten.
• Bewegungsmelder: für wenig frequentierte Bereiche oder den Nachtbetrieb.
• Tageslichtsensoren: passen das Kunstlicht dem Tageslicht an – ideal für Freibäder und verglaste Schwimmhallen.
• Fernsteuerung: per App oder zentraler Leittechnik, sinnvoll für große Erlebnisbäder mit vielen Lichtzonen.

Intelligente Lichtsteuerungen lassen sich zudem in die Gebäudeleittechnik einbinden, speichern Lichtszenen, regeln nach Tageszeit, Belegung oder Nutzung, überwachen den Verbrauch, melden Störungen und spielen Effekte für Veranstaltungen und Themenabende ab.

Notbeleuchtung gehört in jedes Bad: Sie schaltet bei Stromausfall oder in anderen Notfällen automatisch ein und muss eine sichere Evakuierung ermöglichen. Planung und Prüfung richten sich nach DIN EN 1838 und ASR A3.4/3; passende Leuchten finden Sie unter LED-Notbeleuchtung.

Lichteffekte und Umgebung

• Farbiges Licht (RGB): fließende Farbübergänge, mit Musik synchronisierte Effekte, Farbschemata für Veranstaltungen und Jahreszeiten.
• Unterwassereffekte: Lichtwellen und Pulsieren, Muster auf dem Beckenboden, Licht in Kombination mit Fontänen.
• Umgebung: Bepflanzung rund um das Becken anstrahlen, Architektur betonen, Wege und Ruhezonen beleuchten.

Wartung und Wirtschaftlichkeit

Auch hochwertige Leuchten brauchen Pflege: Funktion prüfen, Abdeckungen von Schmutz und Ablagerungen befreien, Dichtungen und Verbindungen kontrollieren – besonders bei Unterwasserleuchten – und die Steuerung testen. LED verlieren allmählich an Lichtstrom: Beobachten Sie den Rückgang, ersetzen Sie schwache oder defekte Leuchten rechtzeitig, halten Sie die Steuerung aktuell und modernisieren Sie ältere Anlagenteile schrittweise.

Die Investition ist anfangs höher, zahlt sich aber aus. In die Wirtschaftlichkeitsrechnung gehören:

• Anschaffung und Montage der Leuchten,
• die Energieeinsparung gegenüber der bisherigen Beleuchtung,
• geringere Kosten für Wartung und Leuchtmittelwechsel,
• mögliche längere Öffnungszeiten dank niedrigerer Lichtkosten,
• eine höhere Attraktivität der Anlage und gegebenenfalls mehr Besucher.

In größeren Bädern amortisiert sich LED-Beleuchtung meist in 2–5 Jahren, je nach Nutzungsdauer und Strompreis. Unsere Empfehlung: vor der Umsetzung eine Lichtplanung erstellen, mit Fachleuten für Licht- und Bädertechnik zusammenarbeiten, Leuchten mit hoher Schutzart und langer Garantie wählen, eine intelligente Steuerung prüfen und regelmäßig warten.
