Magnetschiene montieren: Netzteil, Befestigung, Leuchten, Abstände

Ratgeber · Magnetschienensysteme

Schiene ausrichten und befestigen, Netzteil anschließen, Leuchten aufsetzen: So installieren Sie ein magnetisches Schienensystem sicher – mit Richtwerten für Montagehöhe, Wandabstand und Leuchtenabstände.

Inhalt

• So funktioniert ein Magnetschienensystem
• Komponenten und Werkzeug
• Vorbereitung
• Montage in sechs Schritten
• Höhe und Abstände
• Sicherheit und Vorschriften
• Prüfung und Wartung
• Einsatzbeispiele
• Steuerung und Effizienz
• Typische Fehler
• Häufige Fragen

So funktioniert ein Magnetschienensystem

Magnetschienen werden wegen ihrer Flexibilität, ihrer schlichten Optik und der einfachen Montage immer beliebter – in Läden, Galerien, Büros und modernen Wohnungen. Die Basis ist eine Metallschiene mit integrierten Stromleitern. Die Leuchten haften mit Magneten an der Schiene und werden über Kontakte sofort mit Strom versorgt; sie lassen sich ohne Umverdrahtung frei positionieren, versetzen oder ergänzen.

Die Schiene führt keine Netzspannung, sondern Schutzkleinspannung, meist 24 V oder 48 V Gleichspannung. Diese liefert ein Netzteil (LED-Treiber), das seinerseits an das 230-V-Netz angeschlossen wird.

• Flexibel: Leuchten jederzeit versetzen oder hinzufügen, ohne neue Elektroinstallation.
• Dezent: Das minimalistische System fügt sich gut in moderne Räume ein.
• Einfach: Einzelne Leuchten müssen nicht verdrahtet werden.
• Platzsparend: Montage an Decke oder Wand.
• Anpassbar: Lichtmenge und Richtung lassen sich schnell ändern – ideal, wo Ausstellungen wechseln oder Produkte hervorgehoben werden sollen.

Schienen und Leuchten finden Sie unter LED-Schienensysteme.

Komponenten und Werkzeug

• Magnetschienen in passender Länge und Form.
• Verbinder: gerade sowie als L-, T- und Kreuzverbinder – für eine feste, sichere Verbindung mehrerer Schienen.
• LED-Leuchten für genau dieses System: Spots, Linearleuchten oder Pendelleuchten.
• Netzteil und Einspeisung passend zu Systemspannung und Gesamtleistung.
• Endkappen für einen sauberen Abschluss und als Schutz.

Werkzeug: Maßband, Wasserwaage, Bohrmaschine mit Bohrern für den Untergrund, (Akku-)Schrauber, Abisolierzange, Metallsäge oder elektrische Säge zum Kürzen der Schienen, Schrumpfschlauch, ein Leitungs- und Metallsuchgerät, damit Sie beim Bohren keine Leitungen treffen, sowie Schutzbrille und Handschuhe.

Vorbereitung

• Planen: Die Schiene dort vorsehen, wo Sie Lichtmenge und Richtung später ändern möchten. Länge messen, Zahl der Leuchten festlegen und eine Skizze des Raums mit der geplanten Anordnung anlegen. Ein Stromanschluss muss erreichbar sein.
• Tragfähigkeit prüfen: Decke oder Wand müssen Schiene und Leuchten sicher tragen. Bei schweren Leuchten oder langen Schienen die Befestigungspunkte verstärken.
• Netzteil dimensionieren: die Leistung aller Leuchten addieren und ein Netzteil mit Reserve für spätere Erweiterungen wählen.
• Anschluss klären: Wo sitzt das Netzteil, wie wird es versorgt? Ohne Erfahrung in der Elektroinstallation früh eine Fachkraft einbeziehen.

Montage in sechs Schritten

1. Anzeichnen: Verlauf der Schiene mit Wasserwaage und Stift markieren; prüfen, ob alle Markierungen gerade sind und in der gewünschten Höhe liegen.
2. Schienen vorbereiten: bei Bedarf auf Länge kürzen, sofern das System es erlaubt – zweimal messen, einmal sägen. Verbinder und Endkappen bereitlegen.
3. Schiene befestigen: Bohrstellen mit dem Leitungssucher prüfen, bohren, Dübel setzen, Schiene festschrauben und mit der Wasserwaage kontrollieren. So viele Befestigungspunkte verwenden, wie der Hersteller vorgibt.
4. Netzteil anschließen: Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft. Bei ausgeschalteter Sicherung werden die Adern etwa 1 cm abisoliert und am Netzteil angeklemmt: Außenleiter (braun oder schwarz) an L, Neutralleiter (blau) an N, Schutzleiter (grün-gelb) an PE, sofern vorhanden. Der Ausgang des Netzteils wird polrichtig mit der Einspeisung der Schiene verbunden. Alle Verbindungen müssen fest und isoliert sein.

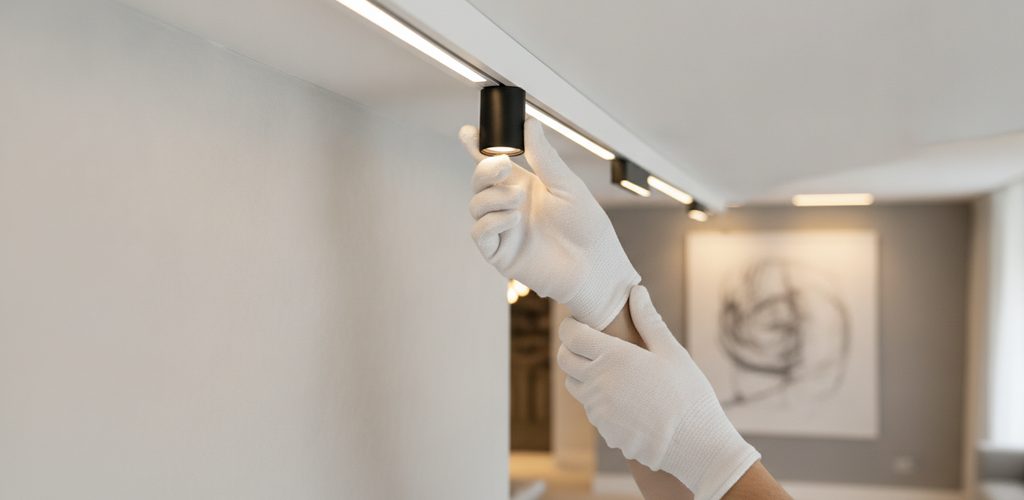

5. Leuchten aufsetzen: am besten bei ausgeschaltetem System. Die Leuchte an die Schiene halten – die Magnete ziehen sie in Position, der Kontakt ist sofort hergestellt. Leuchten nach Plan verteilen.
6. Testen: Sicherung einschalten und alle Leuchten prüfen. Ob sich die Leuchten leicht entlang der Schiene versetzen lassen, testen Sie bei ausgeschaltetem System.

Höhe und Abstände

Sicherheit und Vorschriften

• Geprüfte Komponenten: Schienen, Netzteile und Leuchten mit CE-Kennzeichnung verwenden. Sie müssen die Anforderungen an elektrische Sicherheit und Schutz gegen elektrischen Schlag erfüllen und elektromagnetisch verträglich (EMV) sein, damit sie andere Geräte nicht stören.
• Fachgerechter Anschluss: Das Netzteil schließt eine Elektrofachkraft nach DIN VDE 0100 an.
• Freischalten: Vor Beginn der Arbeiten den Stromkreis abschalten.
• Daten abgleichen: Spannung und Frequenz des Netzes müssen zum Netzteil passen, Systemspannung und Leistung des Netzteils zu Schiene und Leuchten.
• Tragfähigkeit und Brandschutz: System und Untergrund müssen das Gewicht aller Leuchten tragen; Leuchten mit sicherem Abstand zu brennbaren Materialien montieren.

Prüfung und Wartung

Nach der Montage

• Sichtprüfung: Schiene gleichmäßig und fest montiert, alle Anschlüsse korrekt, keine losen oder unisolierten Adern.
• Leuchten: sitzen fest an der Schiene, lassen sich leicht verschieben und bleiben trotzdem stabil.
• Funktion: Alle Leuchten leuchten, Bedienelemente wie Dimmer funktionieren, das Licht erfasst die gewünschten Bereiche ohne dunkle Stellen.
• Sicherheit: alle Teile korrekt isoliert; nach einigen Minuten Betrieb darf nichts überhitzen.

Im Betrieb

• Regelmäßig kontrollieren: festen Sitz der Schiene, Leuchten auf Beschädigung und Verschleiß.
• Reinigen: Schiene und Leuchten mit trockenem oder leicht feuchtem Tuch, ohne Scheuermittel. Kontaktflächen und Verbinder staubfrei halten – Staub verschlechtert den Kontakt und kann Kurzschlüsse verursachen.
• Elektrik prüfen: Netzteile auf Funktion und Schäden, Leitungen auf Beschädigung oder Überhitzung.
• Austauschen: beschädigte Teile umgehend ersetzen – mit Originalteilen des Herstellers oder hochwertigen, empfohlenen Alternativen.

Einsatzbeispiele

• Wohnzimmer: Schiene entlang der Decke, vor allem dort, wo sich die Möblierung ändert oder mehr Licht gebraucht wird, etwa über der Leseecke; die Stimmung lässt sich jederzeit anpassen.
• Küche: über Arbeitsplatte oder Kochinsel für gutes Arbeitslicht; bei einer neuen Küchenaufteilung einfach umstellen.
• Büro: über den Schreibtischen, flexibel je nach Aufgabe – das beugt ermüdeten Augen vor.
• Laden und Showroom: wo Ausstellungen wechseln und Produkte hervorgehoben werden; die Leuchten sind schnell neu ausgerichtet.

Steuerung und Effizienz

Die LED-Leuchten der Magnetschienen brauchen bei gleicher oder höherer Lichtleistung deutlich weniger Energie als herkömmliche Lampen und halten mehrere Zehntausend Stunden – das bedeutet seltener Tausch und weniger Abfall. Weil sich die Leuchten ohne Elektroarbeiten versetzen lassen, kommt das Licht genau dorthin, wo es gebraucht wird.

• Smart Home: Steuerung per Smartphone oder Sprachassistent über eine Zentrale (Hub), die ins heimische WLAN eingebunden wird.
• Dimmen: schafft Atmosphäre und spart Energie. Gedimmt wird über ein dimmbares Netzteil oder über funkgesteuerte Leuchten – Dimmer, Netzteil und Leuchten müssen zueinander passen.
• Bewegungsmelder und Zeitschaltuhren: für Flure, Bäder oder Keller, wo kein Dauerlicht nötig ist; Zeitschaltuhren schalten zu festen Zeiten.
• RGB: farbiges Licht nach Stimmung, gesteuert per Fernbedienung oder App.

Typische Fehler

1. Zu wenig geplant: Ohne Skizze passen Leuchtenanordnung und Raumnutzung oft nicht zusammen.
2. Falsches Netzteil: zu knapp bemessen oder mit falscher Spannung – Gesamtleistung plus Reserve für Erweiterungen einplanen.
3. Schiene schlecht befestigt: Ungeeignete oder zu wenige Befestigungen können dazu führen, dass sie sich löst.
4. Ungenau gemessen: Falsch gekürzte Schienen passen nicht und lassen sich nicht sicher montieren.
5. Vorschriften ignoriert: Die elektrotechnischen Regeln vorab klären und im Zweifel eine Elektrofachkraft hinzuziehen.
6. Zukunft vergessen: Das System so auslegen, dass später Leuchten ergänzt oder versetzt werden können.

Häufige Fragen

Welche Leuchten passen auf meine Magnetschiene?

Nur Leuchten, die für das jeweilige System gebaut sind; Schienen und Leuchten unterschiedlicher Systeme passen meist nicht zusammen. Prüfen Sie die Kompatibilität vor dem Kauf.

Darf ich Leuchten im laufenden Betrieb versetzen?

Schalten Sie das System vorher aus. Die Schutzkleinspannung ist bei Berührung zwar ungefährlich, beim Abnehmen und Aufsetzen unter Last können aber Funken und Kurzschlüsse Kontakte und Netzteil schädigen.

Kann ich das System selbst montieren?

Schiene befestigen, Leuchten aufsetzen und ausrichten: ja. Den Netzanschluss des Netzteils übernimmt die Elektrofachkraft.

Wie viel Wartung braucht das System?

Sehr wenig: die Befestigung gelegentlich prüfen und Schiene und Leuchten abstauben.
