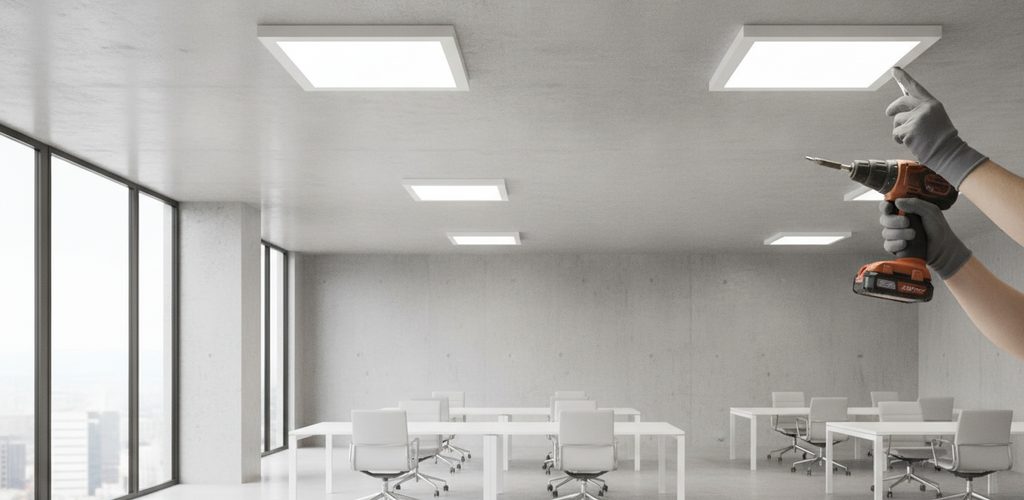

Aufbau-LED-Panel an der Decke montieren: Dübel, Anschluss, Prüfung

Ratgeber · LED-Aufbaupanels

Ein Aufbaupanel ist eine komplette Leuchte mit integriertem Rahmen: Es wird direkt an die Decke geschraubt – ohne Deckenausschnitt und ohne Unterkonstruktion. So montieren, verdrahten und prüfen Sie es sicher.

Inhalt

• Werkzeug, Material und Vorbereitung
• Montage in fünf Schritten
• Elektrischer Anschluss und Vorschriften
• Prüfung nach der Montage
• Acht typische Fehler
• Wartung, Smart-Funktionen und Effizienz
• Häufige Fragen

Die Deckenmontage ist eine der beliebtesten Arten, LED-Panels zu installieren – in Büros, Schulen, Kliniken, Geschäften und Wohnungen. Anders als ein Einbaupanel braucht das Aufbaupanel weder einen Deckenausschnitt noch zusätzliche Konstruktionselemente: Das Ergebnis wirkt klar und modern, die Montage ist einfach. Passende Modelle finden Sie unter LED-Panels und LED-Deckenleuchten.

Werkzeug, Material und Vorbereitung

Werkzeug und Material

• Werkzeug: Bohrmaschine mit Bohrern passend zur Decke, Kreuz- und Schlitzschraubendreher, Wasserwaage, Maßband, Bleistift, Kombizange, Abisolierzange, zweipoliger Spannungsprüfer und eine Leiter oder ein stabiler Tritt.
• Material: das Panel, Dübel und Schrauben passend zur Decke, Leitung mit passendem Querschnitt, Verbindungsklemmen sowie gegebenenfalls Gips oder Spachtelmasse für alte Bohrlöcher.

Vorbereitung

1. Lieferumfang prüfen: Sind alle Teile vorhanden und unbeschädigt?
2. Position wählen: Das Panel soll den Raum gleichmäßig ausleuchten. Setzen Sie es nicht direkt über Plätze, an denen sich Menschen lange aufhalten – dort blendet es. Mehrere Panels ordnen Sie symmetrisch an.
3. Decke prüfen: Beton, Gipskarton oder Holz – davon hängt die Befestigung ab.
4. Stromzufuhr finden: Wo kommt die Leitung aus der Decke, wo muss eventuell neu verlegt werden? Ideal ist ein vorhandener Deckenauslass für Licht.
5. Messen und anzeichnen: Position genau markieren, rechteckige Panels parallel zu den Wänden ausrichten.

Montage in fünf Schritten

Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft. Bohren und Befestigen können geübte Heimwerker selbst übernehmen.

1. Strom abschalten: Sicherung des Stromkreises im Verteiler ausschalten, gegen Wiedereinschalten sichern und mit dem Spannungsprüfer feststellen, dass am Montageort keine Spannung anliegt.
2. Alte Leuchte abbauen: Abdeckung oder Schirm vorsichtig abnehmen, die Leiter abklemmen und ihre Belegung notieren, Befestigung lösen und die Leuchte abnehmen.
3. Bohrlöcher vorbereiten: Panel an die Decke halten, Bohrlöcher anzeichnen und die Lage mit der Wasserwaage prüfen. In Beton mit einem Betonbohrer passenden Durchmessers bohren, in Gipskarton spezielle Hohlraum- oder Kippdübel verwenden, in Holz Holzschrauben. Dübel setzen.
4. Anschließen: den Anschluss auf der Rückseite des Panels mit der Deckenleitung verbinden (siehe nächster Abschnitt). Alle Verbindungen müssen fest und isoliert sein; die Leitungen so legen, dass sie nicht unter Zug stehen und beim Anschrauben nicht eingeklemmt werden.
5. Panel befestigen: Panel ansetzen und durch die Befestigungslöcher auf der Rückseite direkt an die Decke schrauben – alle Löcher nutzen. Es muss fest und ohne Spiel sitzen und waagerecht hängen. Bei manchen Modellen folgen Abdeck- oder Zierteile nach Herstelleranleitung.

Ein Sonderfall sind Einbaupanels im Aufbaurahmen: Hier wird zuerst der Rahmen an die Decke geschraubt und das Panel anschließend eingesetzt.

Elektrischer Anschluss und Vorschriften

Verbunden wird mit geeigneten Verbindungsklemmen – Isolierband ersetzt keine Klemme. Jede Verbindung muss fest und vollständig isoliert sein, die Leitungen liegen ohne Zug und geschützt vor Beschädigung. Prüfen Sie vorab die Leistung des Panels und ob der Stromkreis sie zusätzlich verkraftet.

Dimmer und Fernbedienung: Klären Sie zuerst, ob das Panel die gewünschte Funktion unterstützt – nicht jedes Panel lässt sich mit einem Standarddimmer dimmen. Dimmer oder Funkempfänger werden nach Herstelleranleitung installiert, alle Komponenten müssen zueinander passen.

Sicherheit und Normen

• Vor jeder Arbeit Strom abschalten und Spannungsfreiheit prüfen; isoliertes Werkzeug verwenden.
• Auf der Leiter sicher stehen – am besten hilft eine zweite Person.
• Die Installation muss DIN VDE 0100 entsprechen; im Bad gilt zusätzlich DIN VDE 0100-701, für medizinisch genutzte Räume gibt es eigene Teile der Norm.
• Neue Anlagen prüft die Elektrofachkraft vor der Inbetriebnahme und dokumentiert das Ergebnis.

Prüfung nach der Montage

1. Sichtprüfung: Das Panel sitzt fest und bewegt sich bei leichter Berührung nicht. Die Oberfläche hat keine Kratzer oder Risse von der Montage, das Panel ist parallel zu den Wänden ausgerichtet.
2. Anschluss: Alle Verbindungen sind fest, es gibt keine losen oder blanken Adern, die Isolierung ist unbeschädigt und mechanisch nicht belastet.
3. Funktion: Sicherung einschalten. Das Panel muss über die ganze Fläche gleichmäßig leuchten, ohne Flackern. Dimmer und Fernbedienung vollständig testen.
4. Sicherheit: Nach einigen Minuten Betrieb prüfen, ob das Panel übermäßig warm wird – ein Hinweis auf einen Anschlussfehler oder einen Defekt. Leitungsschutzschalter und Fehlerstrom-Schutzschalter müssen richtig ausgelegt und funktionsfähig sein; den Fehlerstrom-Schutzschalter testen Sie über seine Prüftaste.

Acht typische Fehler

1. Spannung und Leistung nicht geprüft: Die Daten des Panels müssen zur Elektroinstallation passen.
2. Falsche Position: Sie führt zu ungleichmäßig ausgeleuchteten Räumen.
3. Unzureichende Befestigung: Ein schlecht befestigtes Panel kann herunterfallen – immer alle Befestigungslöcher nutzen.
4. Ungeeignete Leitungen: Zu dünne oder alte Leitungen können überhitzen und Leuchte wie Installation beschädigen.
5. Schlechte Verbindungen: Lose oder mangelhaft isolierte Verbindungen können Funken bilden – immer Klemmen verwenden.
6. Falsche Dübel im Gipskarton: Normale Dübel halten dort nicht sicher, nur Hohlraumdübel.
7. Kompatibilität ignoriert: Panel, Fernbedienung und Dimmer müssen zueinander passen.
8. Anleitung nicht gelesen: Aufbaupanels haben oft eigene Montagevorgaben – lesen Sie die Anleitung auch dann, wenn Sie schon ähnliche Leuchten montiert haben.

Wartung, Smart-Funktionen und Effizienz

Wartung

• Reinigen: alle 3–6 Monate, in staubiger Umgebung öfter, mit einem trockenen oder leicht feuchten Tuch – vorher ausschalten, keine Scheuermittel.
• Kontrollieren: mindestens einmal jährlich Befestigung und Anschlüsse im spannungsfreien Zustand prüfen. Flackern, schwankende Helligkeit oder ungewöhnliche Geräusche deuten auf ein Problem am Anschluss hin.
• Austauschen: Die LEDs selbst halten sehr lange. Lässt das Licht nach oder flackert es, ist meist der LED-Treiber zu tauschen, im Extremfall das ganze Panel. Bewahren Sie Anleitung und Garantieunterlagen auf.

Smart-Funktionen

• WLAN oder Bluetooth: Manche Panels lassen sich per App und per Sprache über Alexa oder Google Assistant steuern, mit Timern, Szenen und Einbindung in andere Smart-Home-Geräte.
• Bedienung: Dimmer (Kompatibilität vorher prüfen), mitgelieferte Funkfernbedienungen oder Bewegungsmelder, die automatisch ein- und ausschalten.
• Lichtfarbe: RGB-Panels wechseln die Farbe, Panels mit einstellbarer Farbtemperatur schalten zwischen warm- und kaltweißem Licht um.

Energieeffizienz

• Gegenüber Glühlampen sparen LED-Panels bei gleicher Helligkeit bis zu 80 % Energie, gute Panels halten bis zu 50.000 Betriebsstunden und enthalten kein Quecksilber.
• Das EU-Energielabel kennt heute die Klassen A bis G, die Produktdaten stehen in der EPREL-Datenbank. Angaben wie A++ stammen vom alten Label.
• Helligkeit vergleichen Sie über den Lichtstrom in Lumen, nicht über die Leistung in Watt.
• Lichtfarbe: Warmweiß (2.700–3.000 K) für Ruhezonen, Neutralweiß (4.000 K) für Küchen und Arbeitsbereiche, Kaltweiß (ab 5.000 K) für Arbeitsplätze, die hohe Konzentration verlangen.

Häufige Fragen

Was unterscheidet ein Aufbau- von einem Einbaupanel?

Das Aufbaupanel wird direkt auf die Deckenoberfläche geschraubt und hat seinen Montagerahmen bereits integriert; das Einbaupanel sitzt in einem Deckenausschnitt. Aufbaupanels eignen sich für Decken, in die sich nichts einbauen lässt, und sind deutlich einfacher zu montieren.

Wie viele Panels brauche ich?

Als Faustregel reicht ein Standardpanel mit 60 × 60 cm für 5–10 m². Genau ergibt sich die Zahl aus der gewünschten Beleuchtungsstärke, der Deckenhöhe und der Nutzung des Raums – dafür lohnt sich eine Lichtberechnung.

Kann ich das Panel selbst montieren?

Bohren und Befestigen können Sie mit etwas Geschick selbst. Den Anschluss an das 230-V-Netz übernimmt die Elektrofachkraft.

Für welche Räume eignen sich Aufbaupanels?

Für die meisten: Büro, Küche, Flur und Wohnräume, im Bad mit der passenden IP-Schutzart für den jeweiligen Bereich. Für Galerien oder spezielle Arbeitsplätze kombinieren Sie Panels mit anderen Leuchten.

Wie lange hält ein LED-Panel?

Gute Panels erreichen bis zu 50.000 Betriebsstunden – bei 5–6 Stunden täglich rund 25 Jahre. Die tatsächliche Lebensdauer hängt von der Qualität der Komponenten, den Betriebsbedingungen und der Schalthäufigkeit ab.

Lässt sich ein defektes Panel reparieren?

Einzelne LEDs zu tauschen ist meist nicht praktikabel. Fällt ein Teil des Panels aus, wird in der Regel der Treiber oder das ganze Panel ersetzt; bei professionellen Modellen ist der Treiber oft separat austauschbar.
