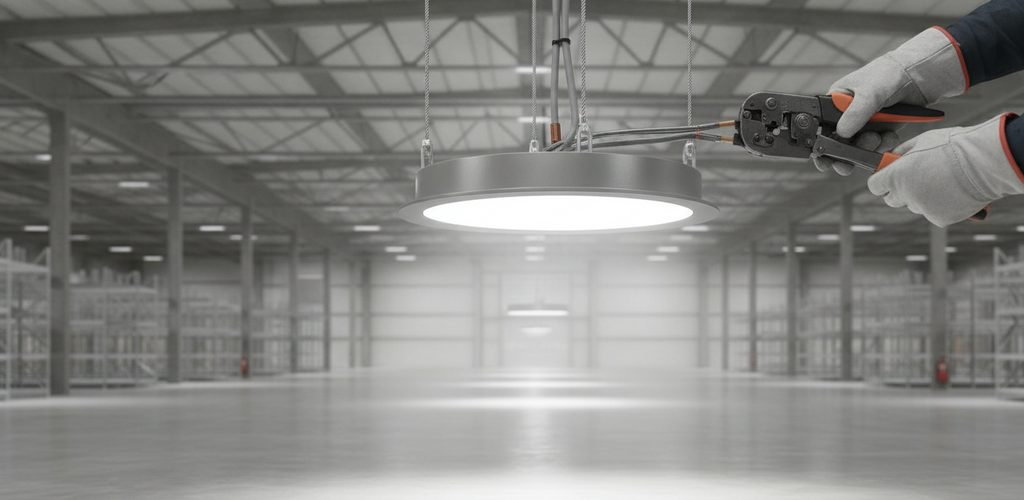

LED-Hallenbeleuchtung montieren: Abhängung, Anschluss, Abnahme

Ratgeber · Hallenbeleuchtung

Von der Planung über die Abhängung in 6–8 m Höhe bis zur Abnahme mit dem Luxmeter: So wird LED-Hallenbeleuchtung sicher montiert, angeschlossen und in Betrieb genommen.

Inhalt

• Planung vor der Montage
• Leuchten und Kennwerte
• Vorbereitung und Arbeitsschutz
• Montage und Anschluss
• Inbetriebnahme und Abnahme
• Sensoren und Lichtsteuerung
• Normen und Vorschriften
• Wartung und typische Fehler
• Häufige Fragen

Planung vor der Montage

• Maße und Höhe: Länge, Breite und Deckenhöhe genau aufnehmen. Große, hohe Hallen brauchen leistungsstärkere Leuchten oder spezielle Hallenstrahler.
• Arbeitsplätze und Maschinen: erfassen, wo mehr Licht nötig ist.
• Tageslicht: Anteil und Einfluss über den Tag berücksichtigen.
• Tätigkeit: Sie bestimmt Beleuchtungsstärke und Leuchtentyp.

Richtwerte – maßgeblich sind die Anforderungen der DIN EN 12464-1 und der ASR A3.4 für die konkrete Tätigkeit.

Ebenso wichtig sind gleichmäßiges Licht ohne harte Schatten, wenig Blendung (sie ermüdet die Augen) und eine gute Farbwiedergabe (Ra), wo Farben unterschieden werden.

Leuchtenraster: Je nach Leuchtentyp und Hallenhöhe liegen die Abstände zwischen den Leuchten bei 4–10 m, die Montagehöhe meist bei 6–8 m. Hohe Regale und Maschinen dürfen das Licht nicht abschatten – in Regallagern gehören die Leuchten deshalb über die Gänge. Bereiche mit höherem Lichtbedarf planen Sie als eigene Zonen.

Leuchten und Kennwerte

• Hallenstrahler (Highbay): für hohe Decken, intensives, gerichtetes Licht aus großer Höhe – siehe LED-Hallenbeleuchtung.
• LED-Panels und LED-Röhren: gleichmäßige Flächenbeleuchtung, etwa mit LED-Röhrenleuchten.
• LED-Fluter: für große Flächen oder zum gezielten Ausleuchten einzelner Bereiche.
• Lineare LED-Leuchten: für Montagelinien und Arbeitsplätze.

Gefragt sind hoher Lichtstrom (lm) bei möglichst geringer Anschlussleistung (W), also eine hohe Lichtausbeute – 100 lm/W und mehr. Empfohlen werden Neutralweiß mit 4.000–5.000 K, das wach und konzentriert hält, und mindestens IP65 gegen Staub und Feuchtigkeit. Gute LED-Leuchten halten 50.000–100.000 Stunden. Gegenüber herkömmlichen Lichtquellen sind bis zu 80 % Energieeinsparung möglich, die höhere Investition amortisiert sich meist schnell.

Vorbereitung und Arbeitsschutz

Werkzeug: Akkuschrauber oder Bohrmaschine, Schraubendreher, Kombizange und Seitenschneider, Abisoliermesser, Multimeter, optional ein Luxmeter – und für die Arbeit in der Höhe Hubarbeitsbühne, Gerüst oder Leiter.

Material: Leuchten, Leitungen passend zu Spannung und Strom, Klemmen, Isolierband, Kabelkanäle sowie Befestigungsmaterial wie Schrauben, Dübel und Abhängesysteme.

• Den Bereich an der Hauptverteilung freischalten und gegen Wiedereinschalten sichern.
• Schutzausrüstung tragen: Helm, Schutzbrille, Handschuhe.
• Einen sicheren, stabilen Zugang zu den Montagepunkten schaffen – bei 6–8 m Montagehöhe in der Regel eine Hubarbeitsbühne oder ein Gerüst statt einer Leiter.
• Mindestens zu zweit arbeiten.

Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft.

Montage und Anschluss

1. Positionen anzeichnen – nach dem vorbereiteten Lichtplan.
2. Befestigungspunkte vorbereiten: Löcher bohren oder Abhängesysteme wie Seile, Ketten oder Haken montieren. Leuchten nur an tragfähigen Teilen der Hallenkonstruktion befestigen und die Befestigung auf das Gewicht der Leuchten auslegen; im Zweifel die Tragfähigkeit der Decke vorher klären.
3. Leuchten befestigen – nach Herstellerangabe – und prüfen, dass sie fest sitzen und nicht herabfallen können.
4. Ausrichten: Fluter und schwenkbare Leuchten so einstellen, dass sie die vorgesehenen Flächen treffen, ohne zu blenden; Regale und Maschinen dürfen sie nicht abschatten.
5. Leitungswege planen: von der Hauptverteilung zu den einzelnen Leuchten, fern von hohen Temperaturen und mechanischer Belastung.
6. Verkabeln: Querschnitt nach der zu erwartenden Last, Leitungen in Kabelkanälen oder Schutzrohren führen, Mindestbiegeradien einhalten.
7. Anschließen nach dem Anschlussschema der Leuchte: Außenleiter, Neutralleiter und Schutzleiter richtig belegen, alle Verbindungen fest und gut isoliert.

Inbetriebnahme und Abnahme

• Einschalten und prüfen, ob alle Leuchten funktionieren.
• Kontrollieren, ob das Licht gleichmäßig über die ganze Fläche verteilt ist.
• Die Beleuchtungsstärke mit dem Luxmeter an mehreren Stellen der Halle messen.
• Auf störendes Flimmern und unerwünschte Reflexionen achten.

Sensoren und Lichtsteuerung

Eine smarte Lichtsteuerung bietet zentrale Bedienung, Zeitprogramme, Verbrauchsmessung in Echtzeit und Fernzugriff per App. Sie muss zur vorhandenen Infrastruktur passen und braucht ausreichende WLAN-Abdeckung sowie eine zentrale Steuereinheit.

• Bewegungsmelder schalten das Licht nur bei erkannter Bewegung ein.
• Präsenzmelder halten es eingeschaltet, solange Personen anwesend sind.
• Tageslichtsensoren passen die Helligkeit an das einfallende Tageslicht an.
• Dimmer regeln die Lichtmenge nach Bedarf.

Sensoren so platzieren, dass sie den ganzen Bereich erfassen, Empfindlichkeit und Nachlaufzeit passend einstellen und prüfen, ob die Leuchten mit den Dimmern kompatibel sind – siehe dimmbare LED-Hallenbeleuchtung.

Normen und Vorschriften

• DIN EN 12464-1 und ASR A3.4: Mindestwerte für Beleuchtungsstärke, Gleichmäßigkeit und weitere Gütemerkmale je nach Tätigkeit.
• DIN EN 60598-1: allgemeine Anforderungen und Prüfungen für Leuchten.
• DIN VDE 0100: Errichten der elektrischen Anlage.

Die Anlage muss gegen Überspannung sowie direktes und indirektes Berühren geschützt und passend zur Gesamtleistung der Leuchten abgesichert sein. In explosionsgefährdeten Bereichen sind Leuchten mit ATEX-Zulassung (Normenreihe DIN EN 60079) Pflicht. Dokumentieren Sie die ausgeführten Arbeiten und lassen Sie die elektrische Anlage regelmäßig von einer Elektrofachkraft prüfen.

Wartung und typische Fehler

• Kontrolle mindestens einmal jährlich, in staubiger Umgebung öfter: Leuchten auf Schäden und Verschleiß, Verbindungen und Leitungen, Rückgang der Beleuchtungsstärke (messen).
• Reinigung nur im spannungsfreien Zustand – in normaler Umgebung einmal jährlich, in staubiger alle 3–6 Monate.
• Befestigung kontrollieren, damit sich keine Leuchte lockert; Klemmen nachziehen und die Isolierung prüfen.
• Tausch, wenn eine Leuchte deutlich schwächer leuchtet, flackert oder ausfällt.

Häufige Fragen

Welche Lichtfarbe eignet sich für Hallen?

Neutralweiß mit 4.000–5.000 K – es fördert Wachheit und Konzentration.

Wann amortisiert sich die Umrüstung auf LED?

Meist nach 1–3 Jahren – je nach Brenndauer und Verbrauchsunterschied zur bisherigen Beleuchtung.

Darf ich die Leuchten selbst anschließen?

Nein. Den elektrischen Anschluss übernimmt immer eine Elektrofachkraft.
