3-Phasen-Schienenstrahler montieren: Stromschiene, Adapter, Phasenwahl

Ratgeber · Schienenstrahler

Stromschiene montieren, Einspeisung anschließen, Strahler einsetzen und ausrichten: So installieren Sie LED-Strahler auf einer 3-Phasen-Stromschiene – mit Richtwerten für Abstrahlwinkel, Montagehöhe und Abstände.

Was ist ein 3-Phasen-Schienenstrahler?

Schienenstrahler sind LED-Strahler für gerichtetes Licht: Sie setzen Waren, Exponate und Arbeitsflächen gezielt in Szene und beleuchten nur, was beleuchtet werden soll – das macht sie effizient. Eingesetzt werden sie vor allem in Läden, Showrooms und Galerien, aber auch in Werkstätten, Lagern und großen Hallen.

„3-Phasen“ bezieht sich auf die Stromschiene: Sie führt drei getrennt schaltbare Stromkreise (L1, L2, L3) sowie Neutral- und Schutzleiter. Jeder Strahler sitzt mit einem Adapter in der Schiene, über dessen Phasenwahlschalter Sie ihn einem der drei Stromkreise zuordnen. So lassen sich etwa Grundlicht, Akzentlicht und Nachtbeleuchtung getrennt schalten – mit passenden Dimmern auch getrennt dimmen. Strahler für dieses System finden Sie unter 3-Phasen-LED-Schienenstrahler.

Werkzeug und Material

• Werkzeug: Schlitz- und Kreuzschraubendreher, Kombizange und Seitenschneider, Abisolierzange, Wasserwaage, Bohrmaschine mit Bohrern für den Untergrund, Spannungsprüfer, Maßband.
• Schienensystem: Stromschiene mit Einspeiser, je nach Verlauf Verbinder, Endkappen, Befestigungsclips oder Abhängung sowie Dübel und Schrauben passend zum Untergrund.
• Strahler mit Adapter für genau dieses Schienensystem.
• Elektromaterial: Installationsleitung mit passendem Querschnitt – für einen Stromkreis genügt eine dreiadrige Leitung (L, N, PE), für drei getrennt geschaltete Stromkreise ist eine fünfadrige nötig –, Klemmen, Schrumpfschlauch, Schalter oder Dimmer und eine Abzweigdose.

Sicherheit

Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft. Das betrifft Einspeisung, Schalter und Dimmer; installiert wird nach DIN VDE 0100. Strahler einsetzen, versetzen und ausrichten können Sie an einer fertig installierten Schiene selbst. Außerdem gilt:

• Vor allen Arbeiten den Hauptschalter oder die Sicherungen aller Stromkreise der Schiene ausschalten und an jedem Leiter die Spannungsfreiheit prüfen.
• Handschuhe tragen, beim Bohren eine Schutzbrille.
• Nur im Trockenen, nie mit nassen Händen und nur mit isoliertem Werkzeug arbeiten.
• Stromschienen und Schienenstrahler sind in der Regel für trockene Innenräume ausgelegt. Für Feuchträume und den Außenbereich braucht es Leuchten mit passender Schutzart – mindestens IP44, besser IP65 oder höher.

Fehler bei der Elektroinstallation können Kurzschluss, Brand oder Stromschlag verursachen – Sicherheit geht vor Ersparnis durch Eigenleistung.

Montage Schritt für Schritt

1. Planen: Verlauf der Schiene und Positionen der Strahler so wählen, dass die gewünschten Flächen wirksam beleuchtet werden. Die Strahler sollen vor mechanischer Beschädigung geschützt und für die Wartung erreichbar sein.
2. Material prüfen: Schiene und Strahler unbeschädigt, alle Teile vorhanden? Die Herstelleranleitung lesen – sie enthält modellspezifische Hinweise.
3. Freischalten: alle Stromkreise abschalten, Spannungsfreiheit prüfen, Mitbewohner oder Kollegen informieren.
4. Anzeichnen und bohren: Verlauf und Bohrlöcher mit der Wasserwaage anzeichnen, mit dem passenden Bohrer für Beton, Holz oder anderen Untergrund bohren und Dübel setzen.
5. Schiene befestigen: mit Clips oder direkt verschrauben, bei Bedarf über Verbinder verlängern und Endkappen aufsetzen. Die Schiene muss fest sitzen und darf sich nicht bewegen.
6. Einspeisung anschließen (Elektrofachkraft): Leiter bestimmen – Außenleiter braun oder schwarz, bei fünfadriger Leitung L1 braun, L2 schwarz, L3 grau; Neutralleiter blau, Schutzleiter grün-gelb. Adern abisolieren, eindrähtige Leiter direkt in die Klemmen stecken, feindrähtige mit Aderendhülsen versehen. Außenleiter an L bzw. L1–L3, Neutralleiter an N, Schutzleiter an PE bzw. das Erdungszeichen. Alle Verbindungen fest und isoliert; kein spannungsführendes Teil darf die Metallschiene berühren.

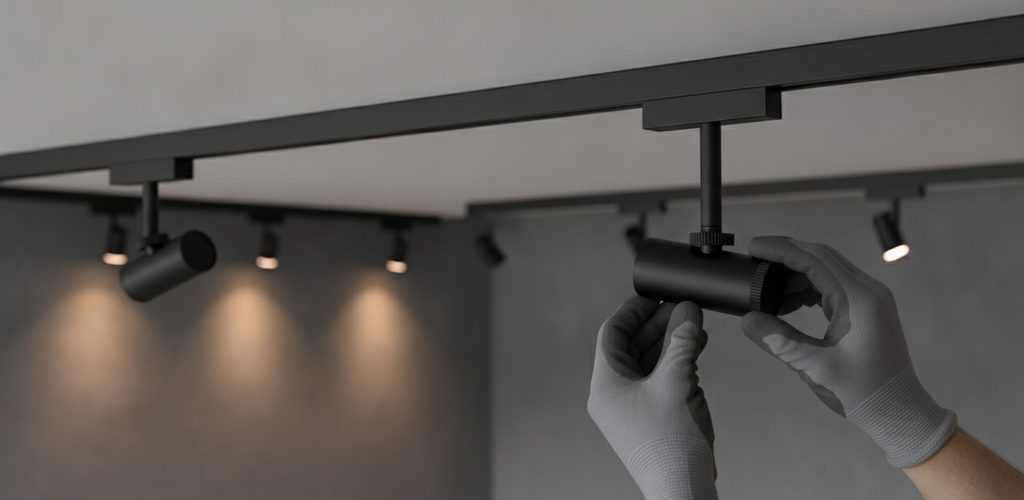

7. Strahler einsetzen: Adapter in der vom Hersteller vorgegebenen Lage in die Schiene setzen (Markierungen beachten), verriegeln und mit dem Phasenwahlschalter den gewünschten Stromkreis wählen.
8. Prüfen und ausrichten: Vor dem Einschalten Anschlüsse, Leitungen und den Sitz der Schiene kontrollieren. Dann einschalten, jeden Stromkreis einzeln testen und die Strahler ausrichten. Nach einiger Zeit prüfen, ob ein Strahler überhitzt und ob das Licht ausreicht; Position und Neigung bei Bedarf nachjustieren.

Abstrahlwinkel, Höhe und Abstände

Die genauen Abstände hängen von Leistung und Abstrahlwinkel ab – das Licht soll das Ziel gleichmäßig erfassen.

Für einzelne Objekte darf der Strahler auch tiefer sitzen, etwa an einer abgehängten Schiene. Richten Sie die Strahler so aus, dass niemand geblendet wird – weder Kunden und Mitarbeiter noch Passanten auf der Straße oder Nachbarn hinter ihren Fenstern.

Schalten, Dimmen und Steuern

• Drei Stromkreise: Jeder Stromkreis erhält seinen eigenen Schalter oder Dimmer – so steuern Sie Strahlergruppen unabhängig voneinander.
• Dimmer: LED-Strahler brauchen LED-geeignete Dimmer, und nicht jeder LED-Strahler ist dimmbar – die Kompatibilität vorab prüfen. Der Dimmer sitzt im Außenleiter zwischen Einspeisung und Strahler; manche Dimmer brauchen einen Neutralleiter, andere nicht. Angeschlossen wird nach Schaltbild des Herstellers; gute LED-Dimmer regeln stufenlos und flackerfrei.
• Bewegungsmelder und Zeitschaltuhr: Damit leuchten die Strahler nur bei Bedarf. Der Bewegungsmelder braucht freie Sicht auf den Erfassungsbereich (Reichweite meist 5–12 m), darf nicht auf Wärmequellen wie Heizung oder Klimaanlage zeigen und wird in den Außenleiter geschaltet; Empfindlichkeit und Leuchtdauer sind oft einstellbar. Manche Strahler haben Sensor oder Zeitsteuerung bereits eingebaut – dann gilt die Anleitung des Herstellers.
• Smart Home: Eine Steuerzentrale (Bridge oder Hub) wird ins WLAN eingebunden, die Strahler werden per App gekoppelt; dann lassen sich Szenen, Zeitpläne und Automationen anlegen, etwa das Einschalten bei Sonnenuntergang.
• RGB-Strahler: brauchen einen eigenen Controller und werden per Fernbedienung oder App gesteuert, mit fester Farbe oder Farbprogrammen.

Energieeffizienz

LED-Strahler erreichen rund 100 lm/W, Halogenlampen nur 15–20 lm/W. Vergleichen Sie beim Kauf Lichtstrom (lm) und Leistung (W): Je mehr Lumen pro Watt, desto sparsamer der Strahler. Weitere Ersparnis bringen eine präzise Ausrichtung ohne Streulicht neben dem Ziel, Zeitschaltuhr oder Bewegungsmelder und regelmäßiges Reinigen – Staub auf der Abdeckung kostet Licht.

Wartung

• Reinigen: mit trockenem oder leicht feuchtem Tuch, ohne Scheuermittel.
• Kontrollieren: von Zeit zu Zeit den festen Sitz von Schiene, Adaptern und Strahlern sowie die elektrischen Verbindungen prüfen.
• Lebensdauer: LEDs halten bis zu 50.000 Stunden, können aber ausfallen. Da die LED-Chips meist fest verbaut sind, wird dann in der Regel der ganze Strahler getauscht.
• Dichtungen: Bei Strahlern mit höherer Schutzart die Dichtungen kontrollieren und beschädigte rechtzeitig ersetzen.

Typische Fehler

• Falscher Strahler: Technische Daten vor dem Kauf prüfen – Adapter und Schiene müssen zum selben System gehören, und in feuchter Umgebung muss die Schutzart passen.
• Falsch angeschlossen: Außen- und Neutralleiter vertauscht oder Schutzleiter falsch angeklemmt – Aderfarben und Schaltbild genau beachten.
• Ungünstiger Ort: Strahler, die übermäßiger Wärme oder mechanischer Beschädigung ausgesetzt sind; Umgebung und Sicherheitsabstände berücksichtigen.
• Unzureichend befestigt: Schiene und Strahler können sich lösen – hochwertiges Befestigungsmaterial passend zu Untergrund und Gewicht verwenden.

Häufige Fragen

Kann ich Schienenstrahler selbst montieren?

Strahler einsetzen, versetzen und ausrichten: ja, am besten bei ausgeschaltetem Stromkreis. Montage und Anschluss der Stromschiene – vor allem, wenn neue Leitungen nötig sind – übernimmt die Elektrofachkraft.

Was bedeutet die IP-Schutzart?

Die erste Ziffer (0–6) steht für den Schutz gegen Fremdkörper und Staub, die zweite (0–9) für den Schutz gegen Wasser. IP65 heißt staubdicht und geschützt gegen Strahlwasser. Stromschienensysteme haben meist IP20 und gehören in trockene Räume.

Wie wird der Schutzleiter geprüft?

Die Elektrofachkraft misst den Widerstand zwischen Schutzleiter und berührbaren Metallteilen von Schiene und Strahler; der Wert muss nahe null liegen.
