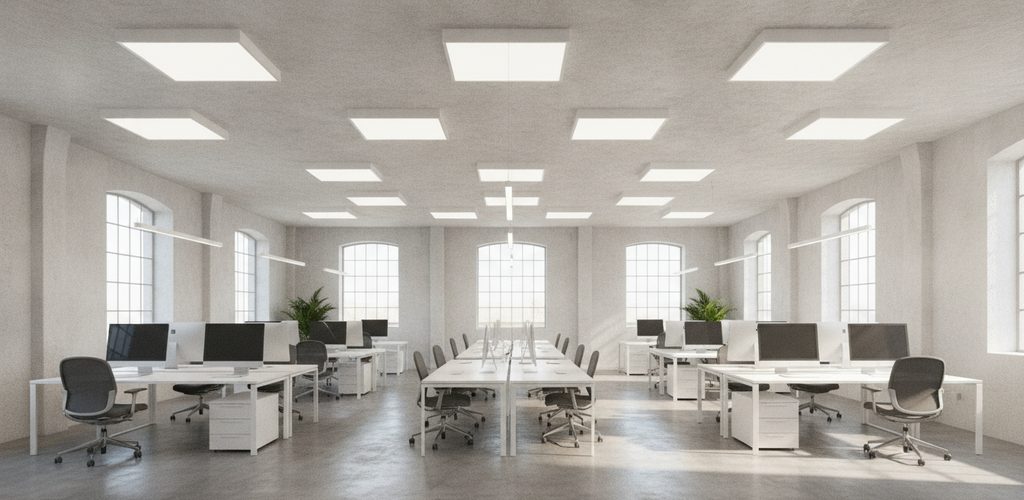

Aufbaupanels für Altbau und Halle: LED-Ersparnis ohne Deckenhohlraum

Ratgeber · Aufbaupanels

Keine abgehängte Decke? LED-Aufbaupanels werden direkt an Decke oder Wand geschraubt, bauen nur 25–45 mm hoch und brauchen rund die Hälfte der Energie alter Leuchtstoff-Aufbauleuchten – mit Äquivalenten, Rechenbeispielen und Auswahlkriterien.

Inhalt

• Wann Aufbaupanels passen
• LED-Äquivalente
• Verbrauch und Kosten
• Amortisation
• Sensoren und Vernetzung
• Rechenbeispiele
• Lebensdauer und Wartung
• Auswahl und Bauarten
• Fallbeispiel Produktionshalle
• Fazit

Wann Aufbaupanels die richtige Wahl sind

Einbaupanels brauchen einen Hohlraum über der Decke. Wo er fehlt – an der Massiv- oder Putzdecke im Altbau, an Betondecken in Werkstatt, Lager und Tiefgarage –, wird das Aufbaupanel direkt an Decke oder Wand geschraubt oder an Haken befestigt. Gegenüber Leuchtstoff-Aufbauleuchten halbiert der reine Tausch den Verbrauch, mit Steuerung sind bis zu 85 % weniger möglich – bei besserem Licht und praktisch ohne Wartung.

In niedrigen Räumen zählt die Bauhöhe: 25–45 mm statt 60–120 mm. Mit bis zu IP65 und IK10 halten LED-Aufbaupanels auch Feuchte, Staub und raue Umgebungen aus. Prüfen Sie bei Altbaudecken den Untergrund und wählen Sie passende Dübel; der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft. Seit August 2023 dürfen T5- und T8-Leuchtstofflampen in der EU nicht mehr in Verkehr gebracht werden (Restbestände dürfen verkauft und genutzt werden).

LED-Äquivalente für Aufbauleuchten

60 × 60 cm mit 4 × T8 18 W: 72 W plus rund 10 W Vorschaltgerät, ≈ 5.200 lm, 15.000 h, 63 lm/W, 80–120 mm hoch, IP20–IP40 – als LED 36–42 W, 4.200–4.800 lm, 50.000 h, 115–125 lm/W, 35–45 mm, IP40–IP65. 120 × 30 cm mit 2 × T8 36 W: 72 W plus rund 8 W, ≈ 5.800 lm, 72 lm/W, 60–100 mm – als LED 36–40 W, 4.200–4.600 lm, 115–120 lm/W, 25–35 mm.

Weitere Formate und Bestückungen:

Leistung bisher inklusive Vorschaltgerät. Faustregel: halbe Energie bei gleichem oder besserem Licht, dazu deutlich robuster.

Der teils niedrigere Nennlichtstrom der LED ist meist kein Nachteil: Die Altwerte gelten für die Lampen, von deren Licht Abdeckungen einen Teil schlucken. Im Zweifel hilft eine Lichtberechnung.

Verbrauch und Kosten im Vergleich

Rechenbeispiel: 10 Stunden täglich an 365 Tagen; Gewerbe 0,25 €/kWh, Haushalt 0,35 €/kWh.

Rechenbeispiel: Amortisation eines 60er-Panels

1. Kosten: LED-Aufbaupanel 60 × 60 cm rund 112 €, herkömmliche Aufbauleuchte rund 38 € – Mehrpreis rund 74 €.
2. Leistung: 82 W inklusive Vorschaltgerät gegenüber 40 W – 42 W bzw. 51 % weniger.
3. Energie: 12 Stunden an 300 Tagen, wie in Werkstatt und Lager üblich: 82 W × 12 h × 300 = 295 kWh gegenüber 40 W × 12 h × 300 = 144 kWh. Ersparnis 151 kWh ≈ 37,75 € pro Jahr bei 0,25 €/kWh.
4. Wartung: keine Röhrenwechsel samt Arbeitszeit (≈ 6,40 € pro Jahr) und keine Vorschaltgeräte (≈ 1,80 €). Gesamtersparnis ≈ 46 € pro Jahr.
5. Ergebnis: Der Mehrpreis ist nach rund 1,6 Jahren amortisiert; nach 5 Jahren bleibt ein Plus von rund 156 € (210 % auf den Mehrpreis). Mit dem vollen LED-Preis – etwa wenn eine funktionierende Leuchte ersetzt wird – sind es rund 2,4 Jahre.

Mehr sparen mit Sensoren und Vernetzung

Ein 40-W-Aufbaupanel braucht bei 12 Stunden täglich 14,4 kWh im Monat, mit Steuerung (im Mittel 6 Stunden Volllast) 7,2 kWh – rund 1,80 € weniger pro Panel und Monat, gegenüber der alten 82-W-Leuchte 76 % weniger. Je nach Nutzung sind gegenüber der alten Leuchte bis zu 85 % möglich.

• Präsenzmelder: Mikrowellensensoren mit Reichweite bis 12 m bzw. einstellbar 2–15 m, unempfindlich gegen Vibration, Staub und Fehlauslösungen, Zonensteuerung – bis zu 75 % weniger in selten genutzten Zonen.
• Tageslichtsteuerung: robuste Sensoren gleichen Tageslicht und LED-Alterung aus und halten die geforderte Beleuchtungsstärke – an Lichtkuppeln und Fenstern bis zu 65–70 % weniger.
• Zeitsteuerung und Wartung: Wochenprogramme nach Schichtplan, Modi je Fertigung, Anwesenheitssimulation; Überwachung der LEDs mit Warnung rund 3 Monate vor dem Lebensdauerende und automatischer Störmeldung.
• Vernetzung: Funk-Mesh, zentrales Monitoring, Anbindung an SCADA und SPS über DALI, Modbus, BACnet oder OPC UA, Echtzeit-Verbrauchsmessung, Tarifoptimierung, Berichte für Energieaudits.
• Notlicht: Umschaltung bei Netzausfall, Fluchtwegbeleuchtung, Akkustatus, Testfunktion, Kopplung mit der Brandmeldeanlage – nach DIN EN 1838 und ASR A3.4/3, siehe LED-Notbeleuchtung.

Rechenbeispiele von Werkstatt bis Lager

Rechenbeispiele mit 0,25 €/kWh. Weitere Einsätze: Rechenzentren mit kompakten Panels im Dauerbetrieb, Haltestellen mit runden IP65-Panels von der Dämmerung bis zum Morgen.

Lebensdauer und Wartung

Leuchtstoff-Aufbauleuchten halten 15.000–20.000 Stunden (kompakte Modelle 10.000, runde 12.000 Stunden), LED-Aufbaupanels 50.000 Stunden – das 2,5- bis 3,3-Fache. Über 15 Jahre mit 12 Stunden täglich (65.700 Betriebsstunden) brauchen Leuchtstoffleuchten drei bis vier komplette Röhrenwechsel, ein bis zwei neue Vorschaltgeräte und regelmäßige Reinigung. LED-Panels laufen bis zum Ende ihrer Nennlebensdauer – bei diesem Betrieb gut elf Jahre – ohne Leuchtmittelwechsel, nur die Oberfläche wird gelegentlich gereinigt.

• rund 95 % weniger Wartungszeit, keine Ersatzteile, weniger Unfallrisiko bei Arbeiten in der Höhe
• unempfindlich gegen Vibrationen, stabil bei Temperaturwechseln, höhere Schutzarten (IP54–IP65), kühlere Oberfläche, kein Quecksilber

Auswahl: Schutzart, Lichtfarbe, Bauart

1. Bestand aufnehmen: Format, Lampentyp (T8, T5, Kompaktleuchtstofflampe), Deckenart und Befestigung, Umgebung (Temperatur, Feuchte, Staub).
2. Lichtwerte festlegen: Beleuchtungsstärke messen, Gleichmäßigkeit nach DIN EN 12464-1 bzw. ASR A3.4, Farbwiedergabe, Montagehöhe.
3. Lichtfarbe wählen: warmweiß 3.000 K für Lager, Garagen, Technikräume; neutralweiß 4.000 K für Fertigung und Montage; tageslichtweiß 5.000–6.500 K für Qualitätskontrolle. Ra > 80 genügt für die meisten Arbeitsplätze, für Farbprüfung und Lebensmittel sind höhere Werte sinnvoll.
4. Umgebung: IP40 trocken, IP54 feucht, IP65 außen; meist −20 bis +40 °C; beständig gegen Vibration, Staub, Chemikalien. Für Nassbereiche gibt es auch LED-Feuchtraumleuchten.
5. Qualität sichern: EU-Energielabel (Klassen A–G, EPREL-Datenbank), Schlagfestigkeit IK07–IK10, flimmerfreier Betrieb, 5 Jahre Garantie mit zugesichertem Lichtstrom (L80/B10).
6. Funktionen: Sensoren, Notlicht mit Akku, Dimmbarkeit, Vernetzung.

Fallbeispiel: Produktionshalle mit 150 Panels

Maschinenbauhalle mit 2.400 m² und 8 m Deckenhöhe: 150 Aufbauleuchten 120 × 60 cm mit je 4 × T8 36 W, 16 Stunden täglich an 250 Tagen. Neu: 150 LED-Aufbaupanels mit 76 W in IP54 und IK08, Bewegungsmelder in 60 % der Panels, Tageslichtsteuerung an den Lichtkuppeln (30 %), DALI nach Schichtplan, Notlicht in 40 Panels an den Fluchtwegen.

Ergebnis: 69.352 kWh bzw. 72 % weniger Energie und rund 25.940 € weniger Kosten pro Jahr. Die Investition von rund 126.000 € (ohne Fördermittel) ist nach knapp 5 Jahren amortisiert, ohne den Posten Ausfallkosten nach rund 6 Jahren; über gut 18 Jahre Lebensdauer summiert sich die Ersparnis auf rund 470.000 €. Die Wärmelast sank um 12.600 W (Klimatisierung rund 2.520 € pro Jahr weniger), die Beleuchtungsstärke stieg um 25 %. Nach zwei Jahren: keine Ausfälle, 5 % mehr Ersparnis als prognostiziert, 98 % weniger Wartung. Für sehr hohe Hallen kommen alternativ LED-Hallenstrahler in Frage.

Fazit

• Technik: 50–80 % weniger Energie, gleichmäßiges Licht ohne Flackern und Aufwärmen, 2,5- bis 3,3-fache Lebensdauer, praktisch wartungsfrei, robust.
• Mehr sparen: Steuerung bis zu 65 % zusätzlich, Tageslicht an Lichtkuppeln 55–70 %, Präsenzmelder im Lager bis zu 75 %.
• Wirtschaftlich: typische Amortisation 1,5–4 Jahre, über die Lebensdauer das 6- bis 15-Fache der Investition.
• Umwelt und Sicherheit: 65–80 % weniger CO₂, kein Quecksilber, bis zu 95 % recycelbar, bessere Sicht.
• Vorgehen: Bestandsaufnahme, Panels ab 120 lm/W mit passender Robustheit, Steuerung nach Betriebsart, schrittweiser Austausch. Prüfen Sie aktuelle Förderprogramme von Bund, Ländern und Kommunen.
