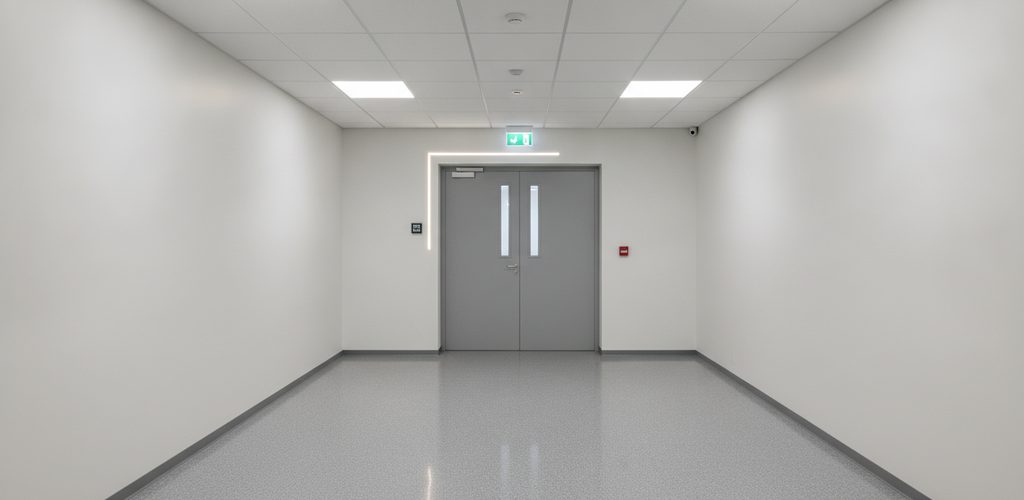

Sicherheitsbeleuchtung auf LED: Normen, Selbsttest und Amortisation

Ratgeber · Notbeleuchtung

Eine LED-Notleuchte mit 3 W ersetzt eine Notleuchte mit zwei 8-W-Leuchtstofflampen und 18 W Anschlussleistung. In der Regel liegt die größte Ersparnis aber nicht beim Strom, sondern bei Akkus, Leuchtmitteln und Prüfaufwand – mit Normwerten und Rechenbeispielen.

Inhalt

• LED-Äquivalente für Not- und Rettungszeichenleuchten
• Anforderungen nach DIN EN 1838
• Dauer- oder Bereitschaftsschaltung
• Rechenbeispiel: Amortisation
• Selbsttest und Monitoring
• Rechenbeispiele aus der Praxis
• Lebensdauer, Akkus und Wartung
• Systeme und Bauarten
• Fallbeispiel Bürokomplex
• Fazit und Empfehlungen

Gegenüber Notleuchten mit Glüh-, Halogen- oder Leuchtstofflampen senkt LED die Stromkosten um bis zu 85 %, verlängert die Betriebsdauer bei Netzausfall und reduziert mit Monitoring, Selbsttest und Ferndiagnose den Wartungsaufwand. Maßgeblich für Planung und Betrieb sind DIN EN 1838 und in Arbeitsstätten die ASR A3.4/3.

LED-Äquivalente für Not- und Rettungszeichenleuchten

Betriebsdauer bei gleicher bzw. üblicher Akkukapazität.

Mit gleichem Akku hält die LED-Leuchte 2- bis 8-mal so lange durch, oder es genügt ein kleinerer Akku: 80 % weniger Leistung bedeuten rund 80 % weniger Kapazität, bei Zentralanlagen 60–75 %. Rund 90 % weniger Wärme senken die Überhitzungsgefahr in geschlossenen Gehäusen und Schaltschränken, schonen die Akkus und verringern das Brandrisiko.

Wichtig: Die LED-Leuchten liefern deutlich weniger Lichtstrom als die alten. Für die Normwerte reicht das, wenn Positionen und Abstände der Leuchten darauf ausgelegt sind – weisen Sie es mit einer Lichtberechnung nach DIN EN 1838 nach.

Anforderungen nach DIN EN 1838

• Fluchtwege: mindestens 1 lx auf dem Boden, Gleichmäßigkeit Emax : Emin höchstens 40:1, Einschalten innerhalb von 5 Sekunden.
• Offene Flächen (Antipanikbeleuchtung): mindestens 0,5 lx auf dem Boden, höchstens 40:1.
• Arbeitsplätze mit besonderer Gefährdung: mindestens 15 lx auf der Arbeitsfläche, höchstens 10:1.

In Arbeitsstätten gilt zusätzlich die ASR A3.4/3; Anlagen, Notleuchten und automatische Prüfsysteme regeln EN 50172, EN 60598-2-22 und EN 62034. Die nötige Betriebsdauer hängt von der Nutzung ab: typisch sind 1–3 Stunden in den meisten gewerblichen Gebäuden, 3–8 Stunden in kritischer Infrastruktur wie Kliniken und Industrie und mehr als 8 Stunden in Sonderbereichen wie unterirdischen Anlagen. Maßgeblich sind die Vorgaben für das jeweilige Gebäude.

Stromverbrauch: Dauer- oder Bereitschaftsschaltung

Der Verbrauch hängt von der Schaltungsart ab: Leuchten in Dauerschaltung – typisch für Rettungszeichen – leuchten ständig mit voller Leistung. Leuchten in Bereitschaftsschaltung leuchten nur bei Netzausfall und im Test, sonst fließt nur der Ladeerhaltungsstrom. Rechenbeispiel für Dauerbetrieb (8.760 h) mit 0,25 €/kWh:

LED senkt die Energiekosten um 77–84 %. In Bereitschaftsschaltung sind die Beträge viel kleiner – siehe Rechenbeispiel.

Rechenbeispiel: 20 Notleuchten in Bereitschaftsschaltung

1. Kosten: LED-Notleuchte 3 W rund 140 €, Leuchtstoff-Notleuchte 2 × T5 rund 72 € – für 20 Stück rund 1.360 € Mehrpreis.
2. Leistung: im Not- und Testbetrieb 18 W gegenüber 3 W, in Bereitschaft 1,5 W gegenüber 0,3 W.
3. Energie pro Leuchte und Jahr bei angenommenen 2 Stunden Testbetrieb und 166 Stunden Bereitschaft pro Woche: herkömmlich 1,87 kWh (Test) + 12,95 kWh (Bereitschaft) = 14,8 kWh, LED 0,31 + 2,59 = 2,9 kWh. Für 20 Leuchten sind das rund 238 kWh bzw. 59,60 € weniger pro Jahr.
4. Weitere Einsparungen: Die LED hält rund sechsmal so lange wie die Leuchtstofflampe – das spart rund 96 € pro Jahr für Leuchtmittel; weniger Wärme verlängert die Akkulebensdauer (rund 64 €), Service und Wartung sinken um rund 32 €.
5. Ergebnis: rund 252 € pro Jahr, Amortisation nach rund 5,4 Jahren; nach 10 Jahren bleibt ein Plus von rund 1.160 € – 85 % des Mehrpreises.

Der Strom macht also nur rund ein Viertel der Ersparnis aus – und davon entfällt der größte Teil auf die Bereitschaft. Die 2 Stunden Testbetrieb pro Woche sind großzügig angesetzt: Vorgeschrieben sind regelmäßige kurze Funktionstests und in größeren Abständen eine Prüfung der vollen Betriebsdauer.

Mehr sparen mit Selbsttest und Monitoring

Mit Zusatzfunktionen kann LED-Notbeleuchtung die Betriebskosten um bis zu 90 % senken – bei mehr Sicherheit und besserer Normkonformität:

• Automatischer Test: Funktions- und Betriebsdauertests ohne Personal, automatische Protokolle, keine manuellen Kontrollgänge.
• Zentrales Monitoring: Zustand aller Leuchten in Echtzeit, Warnmeldungen, vorausschauende Wartung, Ferndiagnose und -konfiguration.
• Adaptive Funktionen: Dimmen nach Anwesenheit, Tag- und Nachtmodus, minimierter Bereitschaftsverbrauch.

Rechenbeispiel: rund 782 € bzw. 81 % weniger Kosten pro Jahr.

Rechenbeispiele vom Büro bis zum Krankenhaus

Monatswerte mit 8 Stunden Testbetrieb und 720 Stunden Bereitschaft bzw. Ladebetrieb, 0,25 €/kWh:

Projektbeispiele (umgerechnet; die Ersparnis enthält Strom, Wartung und Personal, teils auch Versicherungsvorteile und weiche Faktoren):

Lebensdauer, Akkus und Wartung

In Dauerschaltung (8.760 h im Jahr) halten Leuchtstofflampen nur rund 1–1,5 Jahre, LEDs rund 5,7 Jahre.

Rechenbeispiel für 100 Leuchten über 15 Jahre: Herkömmlich fallen rund 300 Lampenwechsel (≈ 2.400 €), 400 Akkus (≈ 9.600 €), 150 Vorschaltgeräte (≈ 4.800 €) und rund 3.200 € Arbeitszeit an – zusammen rund 20.000 €. Mit LED sind es 150 Akkus (≈ 7.200 €), 20 Treiber (≈ 1.200 €) und 90 % weniger Arbeitszeit (≈ 320 €), zusammen rund 8.720 €: 11.280 € bzw. 56 % weniger.

• Vorausschauende Wartung: Akkuzustand in Echtzeit, Ausfallprognose 2–3 Monate im Voraus – 70 % weniger Kosten für Noteinsätze.
• Automatischer Test: rund 50 Stunden weniger manuelle Kontrollen pro Jahr, automatische Dokumentation für Prüfungen, weniger Fehler.
• Zuverlässigkeit: Verfügbarkeit 99,5 % statt 95 %, schnellere Fehlersuche, Ferndiagnose.

Systeme und Bauarten

• Einzelbatterieleuchten: LED, Li-Ion-Akku und Laderegler in jeder Leuchte, 1–10 W im Notbetrieb, 1–8 Stunden Betriebsdauer; unabhängig und einfach zu montieren, aber viele Akkus zu warten – für kleine Büros, Läden und Nachrüstung.
• Zentralbatteriesysteme: zentrale Batterie mit 50–3.000 Ah, zentrale Wartung, längere Betriebsdauer, einfaches Monitoring; dafür aufwendigere Installation, höhere Investition und ein zentraler Ausfallpunkt, der Redundanz erfordert – für große Gewerbebauten, Industrie und Kliniken.
• Kombinierte Systeme: beide Prinzipien für maximale Zuverlässigkeit, etwa in Kliniken und Rechenzentren.
• Smarte LED-Notleuchten: 120+ lm/W, Akkumanagement, Kommunikation über WLAN, Zigbee, LoRaWAN oder Ethernet; Selbsttest, Akkuprognose, Kopplung mit der Brandmeldeanlage, dynamische Fluchtweglenkung.
• LED-Rettungszeichenleuchten: 0,5–2 W, gut sichtbar, über 10 Jahre Lebensdauer; dynamische Varianten mit programmierbaren Richtungspfeilen, Sonderausführungen für explosionsgefährdete Bereiche (ATEX), Schiffe und hohe Temperaturen.
• LED-Notlichtstrahler: 10–100 W im Notbetrieb, 4–24 Stunden, IP65 und höher – für Fluchtwege im Freien, Industrieareale, Parkplätze und Sammelstellen.

Kleinen und mittleren Objekten genügt meist der Selbsttest, große und kritische Anlagen profitieren von Monitoring mit Ferndiagnose, Smart Buildings von Anbindung an die Gebäudeleittechnik. Passende Leuchten finden Sie unter LED-Notbeleuchtung.

Fallbeispiel: Bürokomplex mit 500 Notleuchten

Rechenbeispiel: Bürokomplex der Klasse A mit 25.000 m² auf 12 Etagen und 500 Notleuchten mit Leuchtstoff- und Halogenlampen. Die jährlichen Kosten liegen bei rund 11.000 € – davon nur rund 2.100 € für Strom, aber rund 8.900 € für Wartung und Prüfungen. Neu sind 500 smarte LED-Notleuchten mit zentralem Monitoring und automatischem Test; die Betriebsdauer steigt von 3 auf 8 Stunden. Investition: rund 104.000 €.

• Energie: rund 1.650 € pro Jahr weniger (79 %).
• Betrieb: rund 6.680 € pro Jahr durch wegfallende manuelle Tests und weniger Tausch und Reparaturen.
• Normkonformität: im Beispiel mit rund 3.000 € pro Jahr bewertet.

Zusammen sind das rund 11.300 € pro Jahr. Ohne Fördermittel amortisiert sich die Anlage damit nach rund 9 Jahren, allein über Energie und Betrieb nach rund 12,5 Jahren. Prüfen Sie aktuelle Förderprogramme von Bund, Ländern und Kommunen. Dazu kommen mehr Sicherheit, höhere Zuverlässigkeit und eine effizientere Gebäudeverwaltung.

Fazit und Empfehlungen

• Energie: 75–85 % weniger Strom – in Bereitschaftsschaltung sind die absoluten Beträge allerdings klein.
• Betrieb: bis zu 90 % weniger Aufwand für Prüfung und Wartung dank Selbsttest und Monitoring.
• Langfristig: 5- bis 6-mal längere Lebensdauer und mehr Sicherheit.

Lassen Sie Planung, Errichtung und Prüfung der Sicherheitsbeleuchtung von Fachleuten ausführen. Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft.
