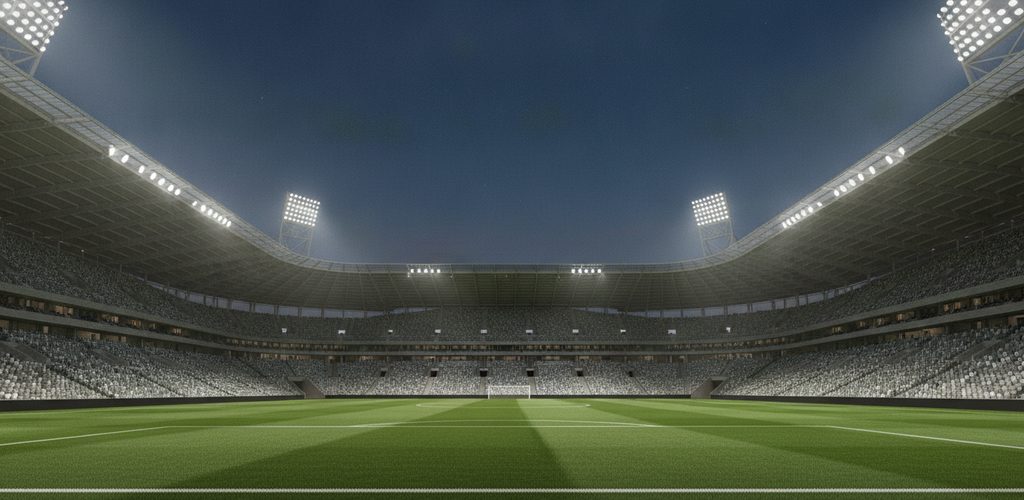

Stadionbeleuchtung planen: FIFA-Werte, Masten, Blendung

Lichtplanung · Sportstätten und Stadien

Professionelle Beleuchtung für Fußballstadien, Sporthallen, Schwimmbäder und Sportplätze im Freien. Wir erfüllen die Vorgaben von FIFA und UEFA sowie die DIN EN 12193 und schaffen optimale Bedingungen für Sport und TV-Übertragungen.

• FIFA- und UEFA-Vorgaben: Lösungen für Fußballstadien
• TV-Übertragungen: flimmerfreie Beleuchtung für HD-Aufnahmen und Live-Übertragungen
• Energieeinsparung: LED-Leuchten mit 100.000 h Lebensdauer, wartungsarm
• Lichtstudie: Berechnung von Beleuchtungsstärke und Gleichmäßigkeit nach den Sportnormen

Stadionstrahler sind sehr leistungsstark, werden in großer Höhe montiert und haben einen engen Abstrahlwinkel, oft zwischen 12° und 60°. Durch diese engeren Winkel ist die Lichtstärke innerhalb des Winkels höher, sodass das Licht auch aus großer Höhe hell auf dem Boden ankommt.

Bei Abendspielen spielt die Beleuchtung von Fußballplätzen eine entscheidende Rolle. Das Erlebnis der Zuschauer hängt stark von ihr ab, und die Spieler brauchen eine ausreichende Ausleuchtung, um ihr Können voll zu zeigen.

Die Beleuchtung eines Fußballplatzes muss leistungsfähig und technisch anspruchsvoll sein. Sie muss nicht nur die Standards der jeweiligen Spielklasse erfüllen, sondern auch die Wirkung im farbigen Live-Fernsehen berücksichtigen. Damit das übertragene Bild lebendig, klar und farbtreu ist, gibt es Vorgaben zur vertikalen Beleuchtungsstärke, zur Gleichmäßigkeit, zur räumlichen Wirkung, zur Farbtemperatur und zur Farbwiedergabe – und die Anforderungen unterscheiden sich je nach Spielklasse. Diese Informationen stellen wir Ihnen hier vor.

Beleuchtungsstandards für Fußballstadien

Die Beleuchtung eines Fußballstadions muss den Bedürfnissen von Medien, Zuschauern, Profispielern und Offiziellen gerecht werden. Die Anforderungen hängen davon ab, ob im Stadion ein Wettbewerb, ein Spiel, ein Turnier oder Training stattfindet, ob es sich um einen nationalen oder internationalen Wettbewerb handelt und natürlich, ob im Fernsehen übertragen wird.

Entsprechend gibt es viele Stufen mit unterschiedlichen Parametern. Die wichtigsten Stufen der Fußballplatzbeleuchtung und ihre Anforderungen:

Em = mittlere Beleuchtungsstärke.

Die genauen Anforderungen betreffen vor allem die horizontale Beleuchtungsstärke E, die Gleichmäßigkeit, den Flimmerfaktor, das Referenzraster, die Farbtemperatur, die Farbwiedergabe, die Blendungsbewertung, den Wartungsfaktor usw. Für Fußballplätze internationaler Wettbewerbe gibt es zusätzlich Anforderungen an die vertikale Beleuchtungsstärke. Wenn Sie diese Details kennen müssen, sprechen Sie uns an oder besuchen Sie die Website der FIFA.

Hinweise für die Lichtplanung

Abmessungen des Fußballplatzes

Ein Fußballplatz ist meist 105 m lang und 68 m breit. Die Maße können je nach Zweck jedoch leicht abweichen: Die Länge liegt zwischen 90 und 120 m, die Breite zwischen 45 und 90 m. Hat Ihr Platz keine Standardmaße, teilen Sie es uns bitte mit.

Anordnung der Leuchten

LED-Flutlichtstrahler werden meist rund um die Dachkonstruktion des Stadions montiert. Auf manchen Fußballplätzen sitzen die Leuchten jedoch auf Masten (Türmen) rund um das Spielfeld. Die FIFA hat dafür detaillierte Vorgaben erarbeitet – unter anderem zur Beleuchtung der Seitenbereiche, zur Beleuchtung hinter der Torlinie, zu den Zielpunkten der Leuchten und zu den Maststandorten.

Anordnung und Höhe der Masten

Für Fußballplätze der 1., 2. und 3. Klasse werden in der Regel Masten benötigt. Genauere Angaben enthalten auch hier die Handbücher und Richtlinien der FIFA.

Unten finden Sie Empfehlungen für die Anzahl der Masten und Leuchten, die Masthöhe und den gesamten Lichtstrom der Leuchten für die verschiedenen Spielfeldklassen.

Grundsätzlich gilt: Mit mehr Masten erreicht man meist eine bessere Gleichmäßigkeit. Für zusätzliche oder höhere Masten fallen jedoch höhere Kosten an. Bei begrenztem Budget kann man weniger Masten wählen – sie sollten dann etwas höher sein als bei einer Lösung mit mehr Masten, damit die Gleichmäßigkeit stimmt.

Gleichmäßigkeit

Ein Schlüsselelement der Spielfeldbeleuchtung ist die Gleichmäßigkeit über das gesamte Spielfeld in allen Referenzebenen der FIFA. Sie beschreibt, wie gleichmäßig das Licht in der jeweiligen Referenzebene verteilt ist; die Anforderungen dazu legen wiederum die FIFA-Handbücher fest.

Die Gleichmäßigkeit ist das Verhältnis von minimaler zu mittlerer Beleuchtungsstärke auf der betrachteten Fläche. Je höher der Wert, desto gleichmäßiger ist das Licht verteilt und desto angenehmer der Seheindruck. Die Erfahrung zeigt: Die in der Planung berechneten Werte sind ein guter Anhaltspunkt, liegen aber oft höher als die nach der Installation gemessenen. Die FIFA empfiehlt deshalb, in der Planung eine Gleichmäßigkeit über der Mindestanforderung anzusetzen, um einen möglichen Abfall bei der Messung zu berücksichtigen.

Blendung

Blendung bezeichnet Sehbedingungen, die durch eine ungünstige Leuchtdichteverteilung oder extreme Leuchtdichtekontraste im Raum oder in der Zeit Unbehagen verursachen und die Sichtbarkeit von Objekten verringern. Ein Helligkeitseindruck im Gesichtsfeld, an den sich das Auge nicht anpassen kann, kann Widerwillen, Unbehagen oder sogar den Verlust der Sehfähigkeit verursachen. Blendung ist zudem eine der wichtigsten Ursachen für Ermüdung der Augen.

Störende Blendung auf dem Fußballplatz entsteht durch zu helles Licht aus einem Punkt (der Leuchte). Deshalb verdient die Anordnung der Leuchten besondere Aufmerksamkeit.

Die Methoden zur Bestimmung der Blendwirkung einer Lichtquelle oder einer Gruppe von Lichtquellen sind komplex. Der Blendwert hängt mit der Anzahl, der Leistung und der Position der Lichtquellen zusammen. Blendung ist ein subjektiver Faktor; die Internationale Beleuchtungskommission (CIE) hat auf Basis umfangreicher Feldversuche ein praxisnahes Bewertungssystem für Sport im Freien entwickelt. So verlangt etwa der FIFA-Standard A die Blendungsbewertung an 96 Punkten, wobei an jedem Punkt alle 15° bewertet wird – ein Punkt (360°) wird also in 24 Richtungen geprüft. Der Beobachter befindet sich 1,75 m über dem Boden. Das Endergebnis (der Blendwert) ist der höchste Blendwert, den ein Beobachter in einer bestimmten Richtung ermittelt.

Dimmung

Die Beleuchtung eines Fußballplatzes sollte dimmbar sein, um verschiedenen Zwecken zu genügen – Wettkampf, Spiel, Training oder Wartung. Einige grundlegende Beispiele:

• Modus 1 – voller Spielbetrieb: Die Spielfeldbeleuchtung arbeitet so, dass sie die Anforderungen der jeweiligen FIFA-Beleuchtungsstufe erfüllt.
• Modus 2 – Training: Die Spielfeldbeleuchtung arbeitet mit einer mittleren horizontalen Beleuchtungsstärke von 500 lx.
• Modus 3 – Wartung: Die Spielfeldbeleuchtung arbeitet mit einer mittleren horizontalen Beleuchtungsstärke von 250 lx.

Flimmern

Flimmern ist eine Helligkeitsänderung einer direkt sichtbaren Lichtquelle. Es kann durch Schwankungen der Lichtquelle selbst oder durch äußere Ursachen entstehen, etwa durch schnell schwankende Spannung (Netzflimmern) oder durch Inkompatibilität mit externen Dimmern. Hauptursache ist die Schwankung des Ausgangsstroms des LED-Treibers.

Hat der Ausgangsstrom des LED-Treibers weniger Welligkeit und Rauschen, ist auch das Flimmern geringer. Jede Schwankung der Stromkurve kann Flimmern verursachen, vor allem bei niedrigen Dimmstufen (mittlere Beleuchtungsstärke E). Zur Information: FF % = 0,5 × (Emax − Emin) / Emittel × 100 %.

Farbtemperatur (CCT)

Die Farbtemperatur ist ein Merkmal des sichtbaren Lichts und wird in Einheiten der absoluten Temperatur angegeben, in Kelvin (K). Sie beschreibt, wie warm (rötlich) oder kalt (bläulich) eine Lichtfarbe wirkt. Die folgende Abbildung zeigt den geforderten Farbtemperaturbereich für FIFA-Stadien.

Farbwiedergabe (CRI)

Der CRI beschreibt die Qualität des Lichts und seine Fähigkeit, die Farben von Objekten naturgetreu wiederzugeben. Die Farbwiedergabe wird als Wert von 0 bis 100 Ra nach dem Farbwiedergabeindex (CRI) angegeben. Je höher der CRI, desto naturgetreuer gibt die Lichtquelle die Farben der beleuchteten Objekte wieder.

Nach den FIFA-Anforderungen muss die Beleuchtungsanlage eine gute Farbwiedergabe haben: Für die FIFA-Klassen A und B liegt der CRI über Ra 80, für die Klassen C und D über Ra 70.

Warum Ihre Sportstätte mit uns beleuchten?

• Kostenlose Lichtplanung: Wir erstellen Lichtplanungen kostenlos. Ob Ihr Platz für Amateur-, Wettkampf- oder Trainingsbetrieb genutzt wird – wir liefern eine detaillierte Planung, einschließlich Leuchtenanordnung, Leuchtenauswahl und Ausrichtung der Leuchten.
• Hohe Lichtausbeute: Unter gleichen Bedingungen gilt: Je höher die Lichtausbeute, desto größer die Energieeinsparung. Unsere LED-Sportplatzstrahler arbeiten mit hochwertigen LED-Chips und hocheffizienten LED-Treibern und erreichen eine Lichtausbeute von bis zu 160 lm/W – das senkt den Energieverbrauch im Stadion und schont die Umwelt.
• Leistungsstarke LED-Lichtquellen: Die hocheffizienten LEDs haben eine lange Lebensdauer, die dem Einsatz im Stadion gerecht wird. Zugleich entsteht kein sichtbarer Stroboskopeffekt – das Bild bleibt auch bei hochauflösenden Übertragungen flimmerfrei.
• Optik: Unsere LED-Flutlichtstrahler für Stadien bieten eine breite Auswahl an Lichtverteilungen und eignen sich für die meisten Anforderungen an die Stadionbeleuchtung. Für nahezu jedes Projekt gibt es eine passende Variante; haben Sie besondere Anforderungen an die Lichtverteilung, passen wir sie individuell an.
• Schutzarten: Die LED-Sportplatzstrahler haben hohe IP- und IK-Schutzarten. Mit IP66 eignen sich unsere Leuchten für die meisten Außenanwendungen; IK10 erlaubt den sicheren Einsatz bei intensiven Sportarten wie Fußball, Tennis und Basketball.
• Garantie: Auf unsere professionellen Leuchten gewähren wir 5 Jahre Garantie.

Unsere Fachleute helfen Ihnen bei der richtigen Auswahl und beantworten Ihre Fragen. Wir haben bereits zahlreiche Projekte umgesetzt; zu den größten gehört die Flutlichtanlage eines Fußballstadions nach UEFA-Richtlinien.

Zur Auswahl stehen zum Beispiel diese Leuchten:

Zusammenfassung

Bei professioneller Spielfeldbeleuchtung kommt es darauf an, die einschlägigen Normen und Richtlinien einzuhalten. Dieser Beitrag stellt vor allem die Anforderungen an die Beleuchtung von Fußballplätzen vor und gibt Hinweise zur Anordnung der Leuchten im Stadion und zur Position der Lichtmasten. Außerdem erklärt er, welche Bedeutung Gleichmäßigkeit, Blendung, Dimmung, Flimmern, CCT und CRI haben. Wir hoffen, er hilft Ihnen bei der Beleuchtung Ihres Platzes. Wenn Sie über Flutlichtstrahler für einen Fußballplatz nachdenken, finden Sie hier auch die wichtigsten Eigenschaften der Leuchten. Und wenn Sie unsere kostenlose Lichtplanung nutzen möchten, schreiben Sie uns einfach über das Formular unten.
