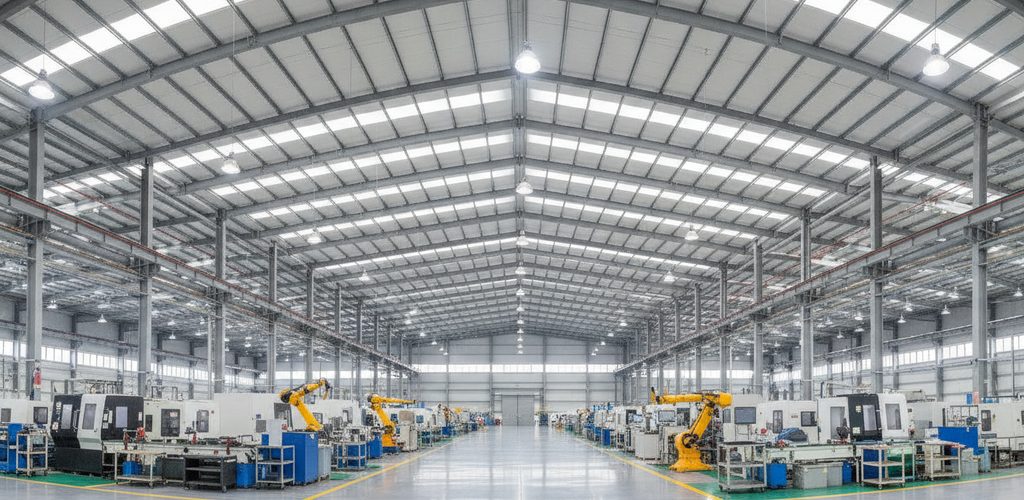

Entladungslampe E40 ersetzen: LED für Halle, Straße und Stadion

Ratgeber · Entladungslampen E40

Kennwerte, LED-Ersatz und Wirtschaftlichkeit von Entladungslampen mit 150 bis über 1.000 W.

E40-Sockel und Funktionsprinzip

E40 ist das große Edison-Schraubgewinde (Goliath-Gewinde, GES) mit 40 mm Durchmesser und 30 mm Gewindehöhe – ein Rundgewinde, kein metrisches. Gewinde aus Messing oder vernickelt, Keramikkörper und hitzebeständige Isolierung machen den Sockel robust. Das Licht entsteht durch eine Entladung in Metalldampf unter Hochdruck bei 3.000–6.000 K im Lichtbogen, das Spektrum hängt vom Metalldampf ab; Vorschalt- und Zündgerät sind Pflicht.

Stärken: bis über 150.000 lm, 90–180 lm/W, 15.000–30.000 Stunden Lebensdauer, niedrige Kosten pro Lumen. Schwächen: 3–15 Minuten Anlaufzeit, Abkühlpause vor dem Wiedereinschalten, Schadstoffe wie Quecksilber, kaum dimmbar, aufwendige Installation. Quecksilberdampflampen (HQL) dürfen seit 2015 in der EU nicht mehr in Verkehr gebracht werden.

Lampentypen und Kennwerte

HQI-Lampen findet man vor allem in Sportanlagen mit TV-Übertragung, Galerien, Architekturbeleuchtung und Fotostudios; Keramikvarianten verbinden Effizienz und Lichtqualität. Natriumdampf-Niederdrucklampen (160–200 lm/W) haben einen Bajonettsockel, kein E40.

Natriumdampf nach Leistung: 150 W: 14.000–16.000 lm (Lager, Parkplätze) · 250 W: 25.000–29.000 lm (große Hallen, Hauptstraßen) · 400 W: 45.000–52.000 lm (Industrie, Stadien) · 600 W: 85.000–95.000 lm · 1.000 W: 130.000–150.000 lm (größte Stadien und Hallen). Lichtstromklassen: mittel 10.000–30.000 lm, hoch 30.000–80.000 lm, sehr hoch 80.000–120.000 lm, extrem ab 120.000 lm. Betrieb an 230 V, einzelne Hochleistungstypen an 400 V; Zündspannung 1,5–5 kV, Verluste im Vorschaltgerät 15–35 W.

Einsatzbereiche

• Lager mit 15–25 m Höhe: 400–1.000 W Natriumdampf, Raster 20 × 20 bis 30 × 30 m; Bewegungsmelder mit Nachlaufzeit lohnen erst mit LED.
• Produktionshallen: 250–600 W, Ra 65+, vibrations- und staubfest.
• Fußballstadien: ab 1.000 W HQI oder Keramik, 5.000–6.500 K, Ra 85+ für TV, Gleichmäßigkeit U0 mindestens 0,7.
• Sporthallen: 150–250 W Keramik, elektronische Vorschaltgeräte gegen Flimmern, Schutz vor Ballwurf.
• Autobahnen: 250–600 W Natriumdampf, Masthöhe 12–16 m, Abstand 35–50 m.
• Innerorts: 70–150 W Keramik oder HQI (meist E27), Ra 65+.

LED-Ersatz

LED spart 60–80 % Energie, ist sofort hell, hält 50.000–100.000 Stunden und mehr und lässt sich per DALI, LoRaWAN oder Zigbee/WLAN steuern – bis hin zu adaptiver Beleuchtung, vorausschauender Wartung und Anbindung an kommunale Systeme.

In dieser Leistungsklasse ist meist eine neue Leuchte die bessere Wahl: ein LED-Hallenstrahler, eine LED-Straßenleuchte oder LED-Flutlicht für Stadien. Retrofitlampen mit E40-Sockel brauchen je nach Modell direkt 230 V – dann werden Vorschalt- und Zündgerät überbrückt. Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft.

Rechenbeispiel: 50 Hallenleuchten mit 400 W

• Bestand: 50 × 400 W plus 50 × 25 W Vorschaltgerät = 21.250 W; LED: 50 × 200 W = 10.000 W – Einsparung 11.250 W (53 %).
• Bei 16 Stunden täglich: 65.700 kWh pro Jahr, bei 0,25 €/kWh rund 16.400 €.
• Investition rund 12.000 € – Amortisation nach etwa 9 Monaten.
• Dazu entfallen Lampenwechsel samt Arbeitszeit (rund 7.200 € pro Jahr) – zusammen rund 23.600 € Einsparung jährlich.

Sicherheit und Wartung

Zündimpulse bis 5 kV – nur qualifiziertes Personal. Die Lampe wird 400–800 °C heiß: Leuchten belüften, Abstand zu Brennbarem halten. HQI, HQL und die meisten Natriumdampf-Hochdrucklampen enthalten Quecksilber: bei Bruch lüften, Schutzausrüstung tragen, fachgerecht entsorgen. Beim Wechsel abschalten und sichern, mindestens 20 Minuten abkühlen lassen, Typ und Leistung mit dem Vorschaltgerät abgleichen, fest eindrehen und schrittweise in Betrieb nehmen.

Wartung: monatlich Sichtkontrolle und Reflektoren reinigen, vierteljährlich Beleuchtungsstärke, Vorschaltgeräte und Steuerung prüfen, jährlich Gesamtcheck mit Elektroprüfung und Tauschplanung. Zündet eine Lampe nicht, prüfen Sie Versorgung, Vorschalt- und Zündgerät, dann die Lampe; Zündprobleme deuten auf Alterung, Kälte oder Unterspannung hin, unruhiger Betrieb auf Temperaturwechsel, Lebensdauerende oder Netzstörungen.

Umstieg planen

Bewährt sind drei Phasen: Analyse (1–3 Monate: Energieaudit, Lichtmessung, Wartungskosten, Budget), Pilotprojekt (3–6 Monate: Testbereich, Einsparung und Lichtqualität messen) und zonenweise Umsetzung (6–24 Monate, möglichst ohne Betriebsunterbrechung). Den Zeitpunkt bestimmen Alter der Anlage, Wartungskosten, Budget und Leistungsanforderungen. Finanziert wird aus Eigenmitteln, per Kredit oder über Energiespar-Contracting mit garantierten Einsparungen; prüfen Sie aktuelle Förderprogramme von Bund, Ländern und Kommunen.
