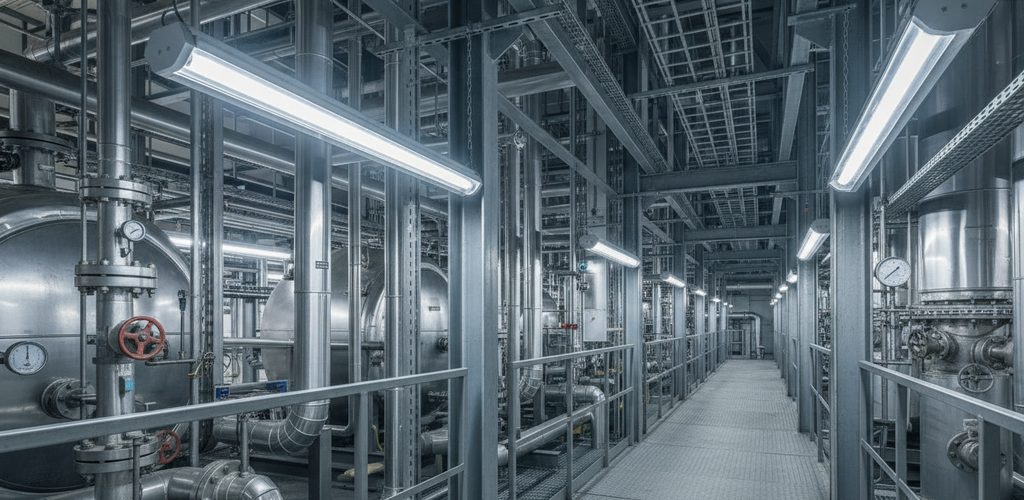

Ex-Bereiche beleuchten: ATEX-Zonen, Zündschutzarten und Planung

Ratgeber · Explosionsgefährdete Bereiche

Chemieanlagen, Gaswerke, Raffinerien, LPG- und CNG-Tankstellen: Wo sich Gase, Dämpfe oder Stäube entzünden können, darf die Beleuchtung selbst keine Zündquelle sein. So wählen, planen und warten Sie explosionsgeschützte LED-Leuchten.

Inhalt

• Warum LED im Ex-Bereich
• Zonen und Klassifizierung
• Ex-Leuchten auswählen
• Planung und Lichtberechnung
• Steuerung und Überwachung
• Wartung und Prüfung
• Häufige Fragen

Warum LED im Ex-Bereich

Ex-Leuchten sind so gebaut, dass weder Funken noch gefährliche Erwärmung eine Explosion auslösen können. LEDs erzeugen bei gleicher Lichtmenge deutlich weniger Wärme als herkömmliche Lichtquellen – entscheidend bleibt aber die zertifizierte Ausführung: Die höchste Oberflächentemperatur laut Ex-Kennzeichnung muss unter der Zündtemperatur der vorhandenen Gase, Dämpfe oder Stäube liegen.

• 50–70 % weniger Energie bei häufig mehr als 100 lm/W
• Lebensdauer von 50.000 Stunden und mehr – weniger Wartungskosten und seltener riskante Einsätze in der Gefahrenzone
• Robust gegen Vibrationen, Stöße und extreme Temperaturen
• Sofort volle Helligkeit, gleichmäßige Lichtverteilung und eine hohe Farbwiedergabe (Ra) für bessere Sicht und mehr Sicherheit

Zonen und Klassifizierung

In der EU legt die ATEX-Richtlinie 2014/34/EU die Anforderungen an Geräte für explosionsgefährdete Bereiche fest; die Einteilung in Zonen nimmt der Betreiber nach der ATEX-Betreiberrichtlinie vor.

Bei Stäuben ist jeweils eine Wolke aus brennbarem Staub in der Luft gemeint. In Nordamerika gilt stattdessen die Einteilung in Class, Division und Group nach dem National Electrical Code (NEC, NFPA 70) bzw. dem Canadian Electrical Code (CEC).

Ex-Leuchten auswählen

Leuchten müssen für die jeweilige Zone zugelassen und entsprechend gekennzeichnet sein. Die Zündschutzart beschreibt, wie eine Zündung verhindert wird – sie sorgt dafür, dass sich selbst ein Defekt nicht auf die Umgebung auswirkt:

• Ex d – druckfeste Kapselung
• Ex e – erhöhte Sicherheit
• Ex n – nicht funkende Betriebsmittel
• Ex p – Überdruckkapselung
• Ex m – Vergusskapselung

Zusätzlich empfiehlt sich mindestens die Schutzart IP65 – staubdicht und geschützt gegen Strahlwasser. Gehäuse aus Edelstahl oder speziell beschichteten Legierungen widerstehen Korrosion und Chemikalien, antistatische Werkstoffe verhindern elektrostatische Aufladung, und eine robuste Bauweise schützt vor Stößen, Vibrationen und extremen Temperaturen.

Planung und Lichtberechnung

Klären Sie zuerst die Ex-Zonen, dann die nötige Beleuchtungsstärke – bei Arbeitsstätten nach DIN EN 12464-1 und ASR A3.4, zum Beispiel 300 lx für übliche Arbeitsabläufe und 500 lx für genauere Arbeiten – sowie Raumgröße, Montagehöhe und die Reflexion der Flächen.

Rechenbeispiel

Ein Raum mit 100 m² und 300 lx braucht rechnerisch 300 × 100 = 30.000 lm. Bei 3.000 lm je Leuchte sind das 10 Leuchten; bei einer Lichtausbeute von 120 lm/W hat jede rund 25 W (3.000 ÷ 120).

Die Rechnung unterstellt, dass alles Licht auf der Arbeitsfläche ankommt. Tatsächlich gehen an Wänden und Decke Anteile verloren, und Verschmutzung und Alterung mindern den Lichtstrom. Mit einem Ausnutzungsgrad von 0,5 und einem Wartungsfaktor von 0,8 sind 30.000 ÷ (0,5 × 0,8) = 75.000 lm nötig – also 25 statt 10 Leuchten. Die genaue Zahl liefert eine Lichtberechnung.

Sicherheitsreserven: Planen Sie so, dass auch beim Ausfall einzelner Leuchten genug Licht bleibt. Dazu gehören eine Notbeleuchtung nach DIN EN 1838 und ASR A3.4/3, die ebenfalls für die Zone zugelassen sein muss, und gut erreichbare Leuchten für Wartung und Austausch.

Steuerung und Überwachung

Auch Steuerungskomponenten müssen die Anforderungen des Ex-Bereichs erfüllen. Infrage kommen Fernbedienung aus sicherer Entfernung, Zeitschaltuhren und Sensoren für Tageslicht oder Bewegung, die Einbindung in die industrielle Leittechnik sowie zertifizierte Funklösungen. Funk spart Steuerleitungen, die Stromversorgung der Leuchten bleibt aber verkabelt.

Gekoppelt mit Gaswarn-, Brandmelde- und Evakuierungssystemen ändert die Beleuchtung bei gefährlichen Gaskonzentrationen oder im Brandfall automatisch das Lichtbild, und Orientierungslicht weist den sicheren Fluchtweg. Ferndiagnose zeigt den Zustand der Leuchten, ohne dass jemand die Gefahrenzone betreten muss; vorausschauende Wartung und automatische Berichte zu Verbrauch und Systemzustand ergänzen das. Künftig kommen Ex-Leuchten mit mehr als 200 lm/W, KI-gestützte und vernetzte Steuerungen sowie besser wärmeleitende Werkstoffe hinzu.

Wartung und Prüfung

Ein fester Prüfplan umfasst die Sichtprüfung von Leuchten und Leitungen, die Messung von Beleuchtungsstärke und Gleichmäßigkeit, die Kontrolle von Dichtungen und Mechanik sowie den Test der Notbeleuchtung. Dazu kommen das Reinigen – Staub mindert die Lichtleistung und kann selbst zum Risiko werden –, der Austausch vor dem Ende der Lebensdauer, das Nachziehen elektrischer Verbindungen und Software-Updates. Häufig empfohlen werden Sichtprüfungen alle 3 Monate und umfassendere Prüfungen mit elektrischen Messungen mindestens einmal im Jahr; maßgeblich sind die geltenden Vorschriften und Normen. Dokumentieren Sie jeden Eingriff – als Nachweis bei Audits und um wiederkehrende Probleme zu erkennen.

Häufige Fragen

Wie lange halten LED-Leuchten im Ex-Bereich?

Hochwertige Modelle erreichen 50.000 bis 100.000 Betriebsstunden, im Dauerbetrieb also rund 5,7 bis 11,4 Jahre – abhängig von Umgebung, Schalthäufigkeit und Betriebstemperatur.

Kann ich vorhandene Leuchten einfach durch LED ersetzen?

Meist ja, sofern die LED-Leuchte für die Zone zugelassen ist und mindestens dieselben Sicherheitsanforderungen erfüllt. Prüfen Sie die Verträglichkeit mit der vorhandenen Elektroanlage und alle nötigen Normen und Zertifikate.

Wer zertifiziert Ex-Leuchten, und welche Normen gelten?

In der EU prüfen benannte Stellen (Notified Bodies) nach der ATEX-Richtlinie 2014/34/EU, international gibt es das IECEx-System, in den USA Prüfstellen wie UL oder FM. CENELEC erarbeitet Normen, zertifiziert aber nicht. Wichtig sind die Reihe EN 60079, die EN 1127 und für nicht elektrische Geräte die EN ISO 80079-36 und -37 als Nachfolger der EN 13463.

Wer darf Ex-Beleuchtung installieren und reparieren?

Nur Fachleute mit Ausbildung und Erfahrung im Explosionsschutz. Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft – im Ex-Bereich mit der entsprechenden Zusatzqualifikation.
