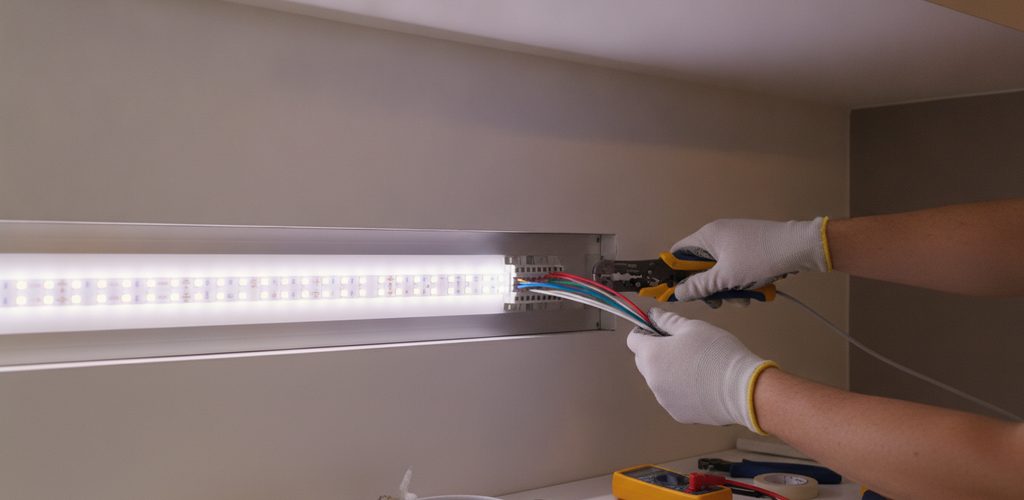

RGB- und RGBW-Streifen installieren: Controller, Verdrahtung, Test

Ratgeber · RGB-Beleuchtung

RGB- und RGBW-Streifen sind schnell verlegt – entscheidend sind der passende Controller, die richtige Aderbelegung und ein ausreichend starkes Netzteil. Die Installation Schritt für Schritt, mit Test und typischen Fehlern.

Inhalt

• RGB oder RGBW?
• Material und Planung
• Montage in vier Schritten
• Controller und Netzteil anschließen
• Erster Test
• Sechs typische Fehler
• Smart Home und größere Anlagen
• Sicherheit und Pflege
• Häufige Fragen

RGB oder RGBW?

RGB steht für Rot, Grün und Blau – aus diesen drei Grundfarben mischt der Streifen eine breite Palette an Farbtönen. RGBW-Streifen haben zusätzlich eine eigene weiße LED (White) für reines Weißlicht, je nach Variante in Warmweiß (gelblich), Neutralweiß oder Kaltweiß (hell mit bläulichem Ton).

• Besseres Weiß: natürlich und ohne den Farbstich, den aus RGB gemischtes Weiß oft hat.
• Mehr Helligkeit: Die weiße LED liefert zusätzliches Licht – ideal, wo dekoratives und funktionales Licht zusammenkommen.
• Mehr Farben: RGB plus Weiß ergibt auch Pastelltöne.
• Vielseitig: Wechsel zwischen farbiger Stimmung und praktischem Weißlicht.

Für rein dekoratives Licht genügt RGB. RGBW lohnt sich in Küchen und Arbeitsbereichen, in Wohn- und Schlafzimmern, in denen Sie die Atmosphäre fein einstellen möchten, und im Außenbereich, wo dekorative Beleuchtung und Sicherheitslicht zusammenkommen. RGBW-Streifen haben vier Farbadern (R, G, B, W) plus eine gemeinsame Ader, brauchen einen RGBW-Controller und verbrauchen mehr Strom.

Material und Planung

• RGB- oder RGBW-Streifen in passender Länge, LED-Bauart und Schutzart (IP) – Auswahl unter LED-Streifen.
• Netzteil mit der Spannung des Streifens (meist 12 oder 24 V) und ausreichender Leistung.
• Controller für Farben und Lichtmodi – für RGBW-Streifen ist ein RGBW-Controller nötig.
• Verbinder zum Verbinden der Streifen und zum Anschluss an Netzteil und Controller.
• Montagezubehör wie Klebeband, Clips oder Alu-Profile, dazu eine Schere und gegebenenfalls ein Schraubendreher für den Controller.

Legen Sie fest, wo der Streifen leuchten soll – etwa unter Küchenschränken, hinter dem Fernseher, an der Decke oder in Sockelleisten – und messen Sie die Strecke genau. Netzteil und Controller sollten gut erreichbar, aber nicht sichtbar sein. Für außen und Feuchträume wählen Sie mindestens IP65; ein selbstklebender Rücken erleichtert die Montage.

• Für gleichmäßiges Licht mindestens 10 cm Abstand zwischen Streifen und angestrahlter Fläche einhalten.
• Zwischen mehreren Streifenstücken gleichmäßige Fugen von 1–2 mm lassen.
• Das Netzteil möglichst nah am Streifen platzieren, idealerweise innerhalb von 2 m – das verringert den Spannungsabfall.

Montage in vier Schritten

1. Untergrund vorbereiten: Die Fläche muss sauber, trocken und glatt sein; Staub, Fett und Schmutz entfernen, damit der Streifen fest hält.
2. Kürzen: nur an den markierten Stellen (gestrichelte Linie oder Scherensymbol, meist alle 5 cm bzw. alle 3 LEDs) mit einer scharfen Schere rechtwinklig schneiden – bei RGBW genauso wie bei RGB.
3. Aufkleben: Schutzfolie abziehen, den Streifen abschnittsweise sorgfältig andrücken und scharfe Knicke vermeiden – sie beschädigen LEDs und Lötstellen. Alu-Profile oder Abdeckungen schützen und sehen sauber aus; bei RGBW-Streifen, die mehr Wärme erzeugen als RGB-Streifen, sind Profile besonders wichtig.
4. Stücke verbinden: nur mit passenden Verbindern und nur Streifen gleichen Typs und gleicher Spannung; Polarität und Farbkennzeichnung beachten, bei RGBW alle vier Farbkanäle plus die gemeinsame Ader.

Controller und Netzteil anschließen

Übliche Aderfarben – maßgeblich ist immer die Beschriftung am Streifen und am Controller (V+, R, G, B, W).

1. Den Streifen nach dieser Belegung an den RGB- bzw. RGBW-Controller anschließen.
2. Den Controller polrichtig mit dem Netzteil verbinden – bei vertauschter Polarität leuchtet der Streifen nicht.
3. Erst wenn alles verbunden ist, das Netzteil mit dem Stromnetz verbinden.

Ein Steckernetzteil stecken Sie einfach ein. Wird das Netzteil fest angeschlossen, gilt: Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft.

Erster Test

• Leuchten alle LEDs des Streifens?
• Farben über Controller oder Fernbedienung steuern, verschiedene Modi und Helligkeitsstufen ausprobieren; bei RGBW das Weiß allein und gemischt mit den Farbkanälen testen.
• Nach einigen Minuten die Temperatur prüfen: Der Streifen darf nicht zu heiß zum Anfassen sein.
• Reagieren alle Farben und Funktionen richtig? Wird das Licht am entfernten Ende schwächer?

Sechs typische Fehler

Smart Home und größere Anlagen

• Smart Home: RGB-Streifen lassen sich in Systeme wie Alexa, Google Home oder Apple HomeKit einbinden und per Sprache oder App bedienen – mit automatischen Szenen, die das Licht ein- und ausschalten oder die Farbe wechseln.
• Bewegungsmelder und Zeitschaltung: Licht automatisch bei Anwesenheit schalten und über den Tag verschiedene Lichtszenen abrufen.
• Mehrere Räume: Verstärker oder je Raum ein eigenes Netzteil einsetzen; das Signal des Hauptcontrollers wird an alle Streifen verteilt.
• Synchrone Effekte: ein Hauptcontroller mit mehreren Verstärkern – so zeigen alle Streifen gleichzeitig dieselben Farben und Effekte.

Sicherheit und Pflege

RGB-Streifen arbeiten meist mit 12 oder 24 V Kleinspannung und sind damit vergleichsweise sicher. Verwenden Sie zertifizierte Netzteile und Produkte mit CE-Kennzeichnung, prüfen Sie vor der Installation die Gesamtlast der Stromkreise und wählen Sie für Bad und Außenbereich die passende Schutzart – im Bad gelten die Schutzbereiche der DIN VDE 0100-701, für die Elektroinstallation allgemein die DIN VDE 0100. Sorgen Sie für Luftzirkulation um Streifen und Netzteil, bauen Sie Streifen nicht in dicht geschlossene Hohlräume ein und kontrollieren Sie die Temperatur im Betrieb.

• Mindestens alle 6 Monate alle elektrischen Verbindungen prüfen und auf beschädigte oder verblasste LEDs achten.
• Vor dem Reinigen die Stromversorgung trennen; nur ein weiches, trockenes oder leicht feuchtes Tuch verwenden, keine Scheuermittel.
• Streifen vor mechanischer Belastung, extremen Temperaturen, direkter Sonne und Feuchtigkeit schützen.

LED-Streifen verbrauchen deutlich weniger Energie als Glüh- oder Halogenlampen, gute RGB-Streifen halten bis zu 50.000 Stunden, und Dimmen senkt den Verbrauch weiter.

Häufige Fragen

Wie groß muss das Netzteil sein?

Länge × Leistung pro Meter (W/m) ergibt die Gesamtleistung; das Netzteil sollte mindestens 20 % mehr liefern. RGBW-Streifen brauchen etwa 20–30 % mehr Leistung als RGB-Streifen gleicher Länge.

Einige LEDs leuchten nicht – was tun?

Zuerst alle Verbindungen prüfen. Sind einzelne LEDs defekt, schneiden Sie das betroffene Stück an den nächsten Markierungen heraus und verbinden die intakten Teile mit Verbindern.

Kann ich RGB- und RGBW-Streifen im Freien nutzen?

Ja, mit mindestens IP65 – solche Streifen sind gegen Feuchtigkeit und Staub geschützt.

Wie hält der Streifen dauerhaft?

Den Untergrund gründlich reinigen; zusätzliche Sicherheit geben Montageclips oder Alu-Profile, die zugleich die Wärme ableiten.

Funktioniert ein RGB-Controller mit einem RGBW-Streifen?

Nein. Ein RGB-Controller hat keinen vierten Kanal für Weiß; nur ein RGBW-Controller steuert alle vier Farbkanäle getrennt.
