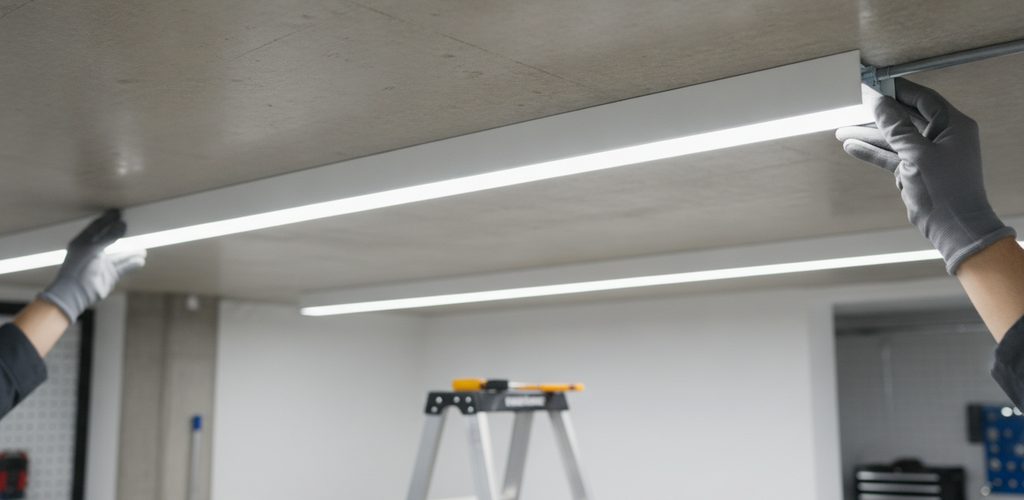

LED-Röhrenleuchte montieren: Anschluss, Höhe und Röhren einsetzen
Ratgeber · LED-Röhrenleuchten
Montage in fünf Schritten, passende Höhe und Abstände, typische Fehler: So bringen Sie eine neue LED-Röhrenleuchte sicher an die Decke.
Werkzeug und Material
Für eine komplette neue Leuchte mit LED-Röhren (siehe LED-Röhrenleuchten) brauchen Sie:
- Kreuz- und Schlitzschraubendreher, Spannungsprüfer, Arbeitshandschuhe, Stehleiter oder stabilen Tritt
- Bohrmaschine mit Bohrern für den Untergrund (Beton, Gipskarton, Holz), passende Dübel und Schrauben
- Maßband, Wasserwaage, Bleistift, Kombizange und Seitenschneider
- Verbindungsklemmen, zum Beispiel Hebelklemmen
Sicherheit vor der Montage
Schalten Sie die Sicherung aus – der Lichtschalter allein genügt nicht! – und stellen Sie mit dem Spannungsprüfer die Spannungsfreiheit fest. Prüfen Sie, ob Größe und Typ der LED-Röhren zur Leuchte passen, lesen Sie die Anleitungen von Leuchte und Röhren und arbeiten Sie nur in trockener Umgebung mit trockenem Werkzeug. Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft.
Montage in fünf Schritten
- Vorbereitung: Lieferumfang mit der Anleitung abgleichen, Sicherung ausgeschaltet lassen, Arbeitsbereich freiräumen und gut ausleuchten.
- Gehäuse befestigen: Befestigungspunkte mit der Wasserwaage waagerecht anzeichnen, bohren, Dübel setzen, Halter oder Gehäuse festschrauben.
- Elektrisch anschließen: Leiter nach der Tabelle unten anklemmen; alle Verbindungen fest und isoliert ausführen.
- LED-Röhren einsetzen: Röhren (falls nicht vormontiert) in die Fassungen setzen und um 90° drehen, bis sie einrasten.
- Abschluss: Abdeckung aufsetzen (falls vorhanden), festen Sitz prüfen, Sicherung einschalten, Leuchte testen.
| Leiter | Übliche Aderfarbe | Klemme an der Leuchte |
|---|---|---|
| Außenleiter | braun oder schwarz (auch grau) | L |
| Neutralleiter | blau | N |
| Schutzleiter | grün-gelb | PE bzw. Erdungszeichen |
In Altanlagen kommen abweichende Aderfarben vor – Leiter vor dem Anschließen immer mit dem Spannungsprüfer eindeutig bestimmen.
Montagehöhe, Abstände und Röhrenlänge
| Bereich | Empfehlung |
|---|---|
| Übliche Wohnräume | mindestens 2,2 m über dem Boden |
| Arbeitsbereiche (Küche, Werkstatt) | 1,8 bis 2 m über der Arbeitsfläche |
| Flure und Durchgänge | mindestens 2,1 m für sicheren Durchgang |
| Abstand zu Wänden | mindestens 15 cm |
| Abstand zu hohen Möbeln (Schränke, Regale) | 30–50 cm |
Größere Räume werden mit mehreren Leuchten gleichmäßig ausgeleuchtet; als grobe Regel liegt ihr Abstand bei etwa einem Drittel bis der Hälfte der Raumlänge. Kleine Räume wie Bad oder Flur kommen mit kürzeren Röhren aus (60 oder 90 cm), mittlere wie Küche oder kleines Büro mit 90 oder 120 cm, große wie Werkstatt oder Garage mit 120 oder 150 cm.
In Bad und Außenbereich muss die Schutzart stimmen: Für feuchte Umgebung ist mindestens IP44 nötig, im Bad gilt zusätzlich DIN VDE 0100-701 mit den Bereichen 0, 1 und 2. Geeignete Modelle finden Sie unter LED-Feuchtraumleuchten.
Prüfung nach der Montage
- Sichtprüfung: Leuchte fest und ohne Wackeln, nichts beschädigt, Abdeckungen korrekt aufgesetzt.
- Funktion: Röhren leuchten ohne Flackern oder Aussetzer; bei einem Dimmer die Dimmbarkeit der Röhren prüfen und den gesamten Dimmbereich testen.
- Sicherheit: Verbindungen isoliert, nichts Brennbares in Leuchtennähe, keine ungewöhnlichen Geräusche oder Wärme.
Fehler und Störungen
Die häufigsten Montagefehler: nicht freigeschaltet, LED-Röhre falsch herum eingesetzt (bei manchen Röhren ist die Einbaurichtung markiert), zu schwache Dübel und Schrauben für den Untergrund sowie eine zu niedrige IP-Schutzart in Bad oder Außenbereich.
| Problem | Mögliche Ursachen und Abhilfe |
|---|---|
| Röhre flackert | Röhre sitzt nicht richtig in den Fassungen; LED-Starter fehlt oder ist der falsche Typ (falls erforderlich); Dimmer nicht LED-kompatibel; Röhrentyp passt nicht zur Leuchte; Röhre defekt oder Spannung zu niedrig |
| Röhre leuchtet nicht | Sicherung eingeschaltet? Röhre richtig eingesetzt? Röhre defekt? Bei umgebauten Leuchten den Umbau prüfen |
| Weniger Licht als früher | Leuchte reinigen; einzelne LEDs defekt; Röhre am Ende ihrer Lebensdauer |
Häufige Fragen
- Welche Röhre brauche ich?
- Messen Sie die vorhandene Röhre und lesen Sie die Angaben an den Enden. Übliche Längen sind 60, 90, 120 und 150 cm, die häufigsten Bauformen T8 (Durchmesser 26 mm) und T5 (16 mm). Ersatz finden Sie unter LED-Röhren.
- Kann ich LED-Röhren und Leuchtstoffröhren in einer Leuchte kombinieren?
- Nein. Beide haben unterschiedliche elektrische Anforderungen; gemischt drohen Fehlfunktionen oder Schäden.
- Sind LED-Röhren sicherer und wie lange halten sie?
- Ja, sie enthalten kein Quecksilber, werden weniger warm und verbrauchen weniger Strom. Gute LED-Röhren erreichen 30.000 bis 50.000 Stunden – bei 8 Stunden täglich 10 bis 17 Jahre.
- Wohin mit alten Leuchtstoffröhren?
- Sie enthalten Quecksilber und gehören zum Wertstoffhof oder zu einer Rücknahmestelle im Handel, nicht in den Hausmüll. Seit August 2023 dürfen T5- und T8-Leuchtstoffröhren in der EU nicht mehr in Verkehr gebracht werden; vorhandene Bestände dürfen noch verkauft und genutzt werden.
