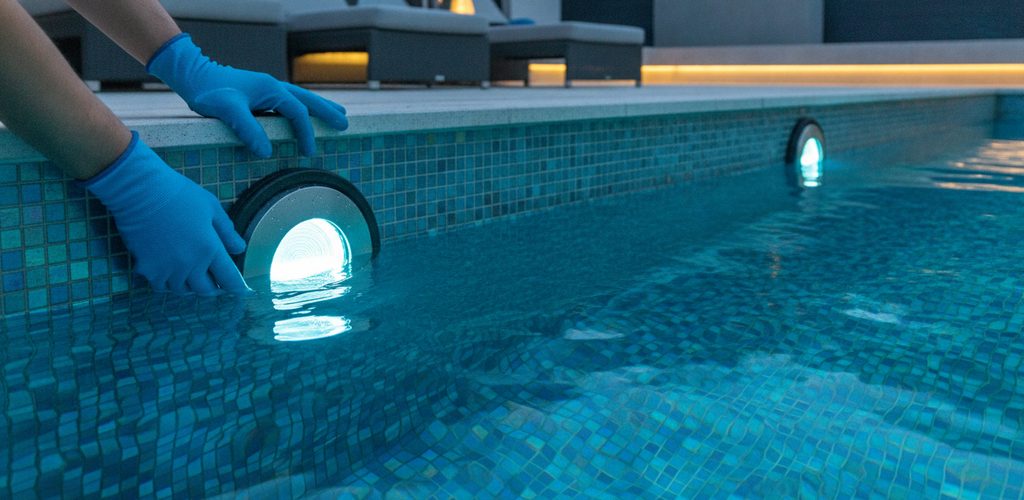

LED-Poolscheinwerfer installieren: Schutzkleinspannung und Abdichtung

Ratgeber · Poolbeleuchtung

Licht im Pool sieht schön aus und macht das abendliche Schwimmen sicherer – vorausgesetzt, Wasser und Strom bleiben sauber getrennt. So planen und installieren Sie LED-Poolscheinwerfer mit Schutzkleinspannung, Sicherheitstransformator und Fehlerstromschutzschalter.

Inhalt

• Leuchten und Positionen planen
• Sicherheitsvorgaben
• Werkzeug und Material
• Installation Schritt für Schritt
• PAR56-Scheinwerfer durch LED ersetzen
• Prüfung nach der Installation
• Steuerung, Effekte und Energiesparen
• Wartung und typische Fehler
• Häufige Fragen

Ob Außen- oder Innenpool: Die richtige Beleuchtung verwandelt den ganzen Bereich und verlängert die Zeit, die Sie am Wasser verbringen. Die Wahl der Leuchten ist der erste und wichtigste Schritt – sie entscheidet über Sicherheit, Lebensdauer und Wirkung.

Leuchten und Positionen planen

• Nur Poolleuchten: Im Wasser dürfen ausschließlich Leuchten eingesetzt werden, die ausdrücklich für Schwimmbecken bestimmt sind und die Schutzart IP68 haben.
• LED-Technik: sparsam, langlebig (bis 50.000 Stunden) und in vielen Farben erhältlich. Entscheiden Sie, ob Sie einfarbiges Licht oder farbwechselnde RGB-Scheinwerfer für unterschiedliche Stimmungen möchten.
• Retrofit für vorhandene Nischen: LED-Scheinwerfer im PAR56-Format – etwa mit 30 W, 24 V, IP68, RGBWW (Farben plus Warmweiß) und Fernbedienung – passen in die meisten bestehenden Nischen und ersetzen dort klassische Halogenscheinwerfer. Sie liefern farbige Effekte ebenso wie gutes weißes Licht.
• Ergänzung ohne Kabel: Solar-Schwimmleuchten eignen sich für kleinere Pools oder als Dekoration.

Positionen und Abstände:

• Unterwasserscheinwerfer 30–60 cm unter dem Wasserspiegel montieren – dort verteilt sich das Licht im Wasser am besten. In der Beckenwand, der häufigsten Position, sind es meist 30–50 cm.
• Abstand zwischen den Scheinwerfern etwa 2–3 m, je nach Größe und Form des Beckens. Für Pools bis 20 m² reichen meist 2–3 Leuchten.
• Bodenleuchten erzeugen interessante Effekte und betonen die Struktur des Beckens.
• Leuchten rund um den Pool, etwa Außen-LED-Wandleuchten, erhöhen die Sicherheit und runden die Atmosphäre ab. Leuchten über dem Wasser mindestens 30 cm über dem Wasserspiegel anbringen.
• Das Licht soll das ganze Becken gleichmäßig ausleuchten – ohne harte Schatten und ohne Blendung. Am besten wirkt die Kombination aus Unterwasser- und Umgebungsbeleuchtung.

Sicherheitsvorgaben

Wasser und Strom sind eine gefährliche Kombination – Sicherheit hat absolute Priorität. Für elektrische Anlagen an Schwimmbecken enthält die DIN VDE 0100 besondere Anforderungen mit festgelegten Schutzbereichen rund um das Becken.

• Leuchten: mindestens IP68 (staubdicht, dauerhaft untertauchbar). Unterwasserleuchten müssen der EN 60598-2-18 entsprechen, die Wasserdichtheit, Korrosionsbeständigkeit und Sicherheitsprüfungen regelt.
• Schutzkleinspannung (SELV): im und am Becken höchstens 12 V Wechselspannung oder 30 V Gleichspannung.
• Sicherheitstransformator: Er setzt die Netzspannung von 230 V auf die sichere Kleinspannung herab; bei Leuchten für Gleichspannung übernimmt das ein entsprechendes Sicherheitsnetzteil. Transformator, Netzteil und Leitungsschutzschalter gehören außerhalb des Nassbereichs – mindestens 3,5 m vom Becken entfernt, sofern keine besonderen Schutzmaßnahmen getroffen sind.
• Schutzorgane: Leitungsschutzschalter und Fehlerstromschutzschalter (RCD) schalten im Fehlerfall sofort ab; der Transformator wird über einen RCD ans Netz angeschlossen.
• Fachbetrieb: Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft – idealerweise mit Erfahrung bei Poolbeleuchtung.

Werkzeug und Material

Werkzeug: Bohrmaschine und Akkuschrauber, isolierte Zangen und Seitenschneider, Schraubendreher-Satz, Wasserwaage, Maßband, Kabelmesser und ein Multimeter zum Prüfen der Verbindungen.

Material: hochwertige wasserdichte Abzweigdosen und Steckverbinder, wasser- und temperaturbeständiges Silikon für Verbindungen und Durchführungen, wasserdichte, UV- und feuchtebeständige Außenleitungen, Schutzrohre gegen mechanische Beschädigung sowie Schrauben, Dübel und Befestigungsmaterial für feuchte Umgebung.

Schutzausrüstung: Handschuhe, Schutzbrille und isolierende Schuhe.

Installation Schritt für Schritt

1. Vorbereiten: den Stromkreis zum Pool abschalten und sicherstellen, dass er spannungsfrei ist. Genau planen, wo Leuchten, Kabelwege und Transformator liegen, und Werkzeug sowie Material bereitlegen.
2. Leuchten einbauen: für Wandleuchten die Öffnungen nach Herstellerangabe herstellen, die Leuchten einsetzen und mit Silikon abdichten. Kabel möglichst geschützt in Schutzrohren und durch passende Kabeldurchführungen führen.
3. Elektrisch anschließen (Elektrofachkraft): Kabel nach den geltenden Vorschriften von den Leuchten zum Standort des Transformators führen, den Transformator nach Herstelleranleitung montieren, die Leuchtenkabel anschließen und den Transformator über den Fehlerstromschutzschalter mit dem Netz verbinden.
4. Abdichten und sichern: Alle Verbindungen müssen wasserdicht sein, damit kein Wasser in elektrische Bauteile gelangt; alle Kabel fest und geschützt verlegen.
5. Endkontrolle: vor dem Einschalten alles auf korrekten Einbau prüfen, nach dem Einschalten jede Leuchte testen.

PAR56-Scheinwerfer durch LED ersetzen

LED-Scheinwerfer im PAR56-Format sind als direkter Ersatz für Halogenscheinwerfer in PAR56-Nischen gebaut. So läuft der Tausch:

1. Alte Leuchte vom Netz trennen, ausbauen und die Nische gründlich reinigen.
2. Ein Kabel mit mindestens 2 × 1,5 mm² zum 24-V-Netzteil verlegen. Es muss so lang sein, dass sich die Leuchte für die Wartung bequem über den Wasserspiegel heben lässt.
3. Die Dichtung auf der Rückseite der Leuchte prüfen: unbeschädigt und richtig eingelegt?
4. Das Kabel nach Schaltbild anschließen: roter Leiter an Plus, schwarzer an Minus.
5. Die Leuchte in die Nische setzen und je nach Nischentyp mit Haltering oder Schrauben sichern.
6. Das andere Kabelende am Sicherheitsnetzteil mit 24 V Gleichspannung anschließen – bei diesem Leuchtentyp ausdrücklich kein Wechselspannungstransformator.
7. Vor dem Befüllen des Beckens prüfen, ob die Leuchte vollständig dicht ist.
8. Strom einschalten und mit der Fernbedienung alle Funktionen testen, auch Farbwechsel und Helligkeit.

24 V Gleichspannung liegt innerhalb der Grenze für Schutzkleinspannung von 30 V DC.

Prüfung nach der Installation

• Sichtprüfung: vor dem Einschalten keine sichtbaren Schäden, alle Leuchten richtig positioniert und fest montiert.
• Dichtheit: Dichtungen aller Leuchten unversehrt und richtig eingesetzt, alle Kabeldurchführungen vollständig dicht.
• Elektrische Prüfung: Verdrahtung nach Schaltbild und Normen, Isolationswiderstand zwischen Leitern und Erde mit einem Isolationsmessgerät gemessen, Fehlerstromschutzschalter auf Auslösung getestet – die Messungen sind Sache der Elektrofachkraft.
• Funktionstest: Alle Leuchten leuchten richtig und gleichmäßig, Fernbedienung und weitere Funktionen arbeiten wie erwartet.

Steuerung, Effekte und Energiesparen

• Smarte Leuchten: Helligkeit und Farbe per App oder Sprachassistent steuern. Auch hier gilt: unter Wasser nur IP68 – IP67 schützt nur gegen zeitweiliges Untertauchen.
• Bedienung: Dimmer passen die Helligkeit an, Fernbedienung und App ersparen den Weg zum Schalter.
• Automatik: Bewegungsmelder schalten die Umgebungsbeleuchtung bei Bedarf ein – das erhöht die Sicherheit und spart Energie. Zeitschaltuhren schalten zu festen Zeiten, eingebunden ins Smart Home lässt sich die Poolbeleuchtung zusammen mit anderen Geräten steuern.
• RGB-Effekte: fließende Farbübergänge, Synchronisation mit Musik und voreingestellte Lichtprogramme für verschiedene Anlässe und Stimmungen.
• Energiesparen: LEDs brauchen bis zu 80 % weniger Strom als herkömmliche Glüh- oder Halogenlampen und halten wesentlich länger. Gut geplante Positionen sparen Leuchten, Dimmer und Automatik sparen Betriebszeit, Solarleuchten liefern Zusatzlicht ohne Netzstrom. Saubere Leuchten bringen mehr Licht, regelmäßige Kontrollen halten die Anlage effizient.

Wartung und typische Fehler

• Regelmäßig prüfen: Dichtungen und Glas auf Schäden, Kabel und Verbindungen auf festen Sitz und Unversehrtheit.
• Reinigen: nur bei abgeschaltetem Stromkreis, mit weichem Schwamm und geeignetem Reiniger gegen Schmutz und Kalk – keine Scheuermittel, sie beschädigen Oberfläche und Dichtungen.
• Saison: Leuchten, die nicht für den Ganzjahresbetrieb ausgelegt sind, vor dem Winter ausbauen; im Frühjahr alles gründlich kontrollieren.
• Komponenten tauschen: Leuchtmittel nach Herstellerangabe wechseln und bei jedem Eingriff die Dichtung prüfen, bei Bedarf erneuern.

Typische Fehler: undichte Leuchten oder Verbindungen mit Schadens- und Kurzschlussgefahr, missachtete Vorschriften für feuchte Umgebung, mangelhafte Erdung, schlecht geplante Positionen mit Schatten oder Blendung, Materialien, die Chlor, Feuchtigkeit und UV-Strahlung nicht standhalten, ungeschützt verlegte Kabel, ausgelassene Kontrollen und Reinigung mit Scheuermitteln.

Häufige Fragen

Kann ich die Poolbeleuchtung selbst installieren?

Planen und vorbereiten ja, anschließen nein: Wasser und Strom sind eine gefährliche Kombination. Überlassen Sie die Installation einer Elektrofachkraft, idealerweise mit Erfahrung bei Poolbeleuchtung.

Wie lange halten LED-Poolscheinwerfer?

Meist 25.000 bis 50.000 Betriebsstunden – das sind viele Jahre üblicher Nutzung. Herkömmliche Lampen halten deutlich kürzer und müssen öfter getauscht werden.

Ist die Beleuchtung bei Regen sicher?

Ja – wenn sie fachgerecht installiert ist, die Schutzart IP68 hat und regelmäßig kontrolliert wird.

Eignen sich LED-Scheinwerfer für Salzwasserpools?

Es gibt spezielle, gegen Salzwasserkorrosion beständige Modelle. Achten Sie darauf, dass die Leuchte ausdrücklich für Salzwasser freigegeben ist.
