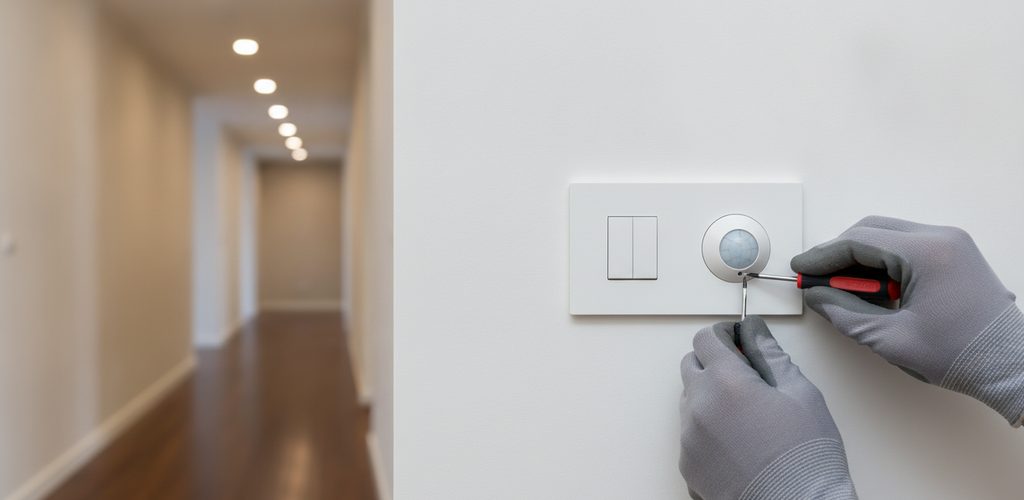

Bewegungsmelder mit Lichtschalter kombinieren: Varianten, Dauerlicht

Ratgeber · Bewegungsmelder

Ein Bewegungsmelder schaltet das Licht automatisch – manchmal möchten Sie es aber auch von Hand einschalten. So lassen sich Sensor und Lichtschalter kombinieren.

Aufwand, Werkzeug und Material

Die Nachrüstung ist eine mittelschwere Aufgabe: Mit Erfahrung in der Elektroinstallation dauert sie etwa 1–2 Stunden. Die Herausforderung ist die Verdrahtung, damit Automatik und Handbetrieb funktionieren. Leuchten und Sensoren unterscheiden sich in ihren Anschlussmöglichkeiten – maßgeblich ist immer die Anleitung des Herstellers. Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft.

• Werkzeug: Schlitz- und Kreuzschraubendreher, zweipoliger Spannungsprüfer, Kombi- und Abisolierzange, Multimeter zur Kontrolle der Verdrahtung.
• Material: Schalter (am besten aus demselben Programm wie die übrigen im Haus), Installationsleitung NYM-J 3 × 1,5 mm², Schalterdose für einen neuen Schalter und Verbindungsklemmen.

Zwei Schaltungsvarianten

Variante 1: Schalter parallel zum Bewegungsmelder

Der Schalter überbrückt den Schaltausgang des Sensors: Er wird am selben Außenleiter (L) angeschlossen wie der Sensor, sein Ausgang führt direkt auf die Leitung zur Leuchte. Der Neutralleiter (N) führt zu Sensor und Leuchte, der Schutzleiter (PE) zur Leuchte, wenn sie aus Metall ist oder eine Schutzleiterklemme hat. Ergebnis: Ist der Schalter eingeschaltet, leuchtet die Lampe unabhängig vom Sensor dauerhaft; ist er ausgeschaltet, arbeitet der Bewegungsmelder ganz normal.

Variante 2: Schalter in Reihe vor dem Bewegungsmelder

Der Schalter unterbricht die Zuleitung des Sensors: Vom Schalter führt die Leitung zum Eingang L des Sensors, der Neutralleiter direkt zu Sensor und Leuchte, der Ausgang des Sensors zur Leuchte. Ergebnis: Ist der Schalter ausgeschaltet, sind Sensor und Licht außer Betrieb; ist er eingeschaltet, schaltet der Sensor automatisch. Dauerlicht gibt es hier nur, wenn der Sensor eine Dauerlicht-Funktion hat – bei vielen Modellen schaltet kurzes Aus- und Wiedereinschalten das Licht für eine bestimmte Zeit dauerhaft ein. Ob und wie das geht, steht in der Anleitung.

Manche Sensoren haben einen eigenen Eingang für einen externen Taster oder Schalter – dann gilt das Schaltbild des Herstellers.

So läuft die Nachrüstung ab

1. Stromkreis im Verteiler abschalten, gegen Wiedereinschalten sichern, Spannungsfreiheit prüfen.
2. Abdeckung des Sensors abnehmen, Zuleitung (L), Neutralleiter (N) und Leitung zur Leuchte identifizieren.
3. Schalter an geeigneter Stelle setzen und die Verbindungsleitung zum Sensor verlegen.
4. Schalter nach der gewählten Variante einbinden, auf den korrekt angeschlossenen Neutralleiter (blau) achten.
5. Verbindungen und Isolierung prüfen, Abdeckungen montieren, Sicherung einschalten, beide Betriebsarten testen.

Maße und Sicherheit

• Schalterposition: gut erreichbar, etwa neben der Tür, auf derselben Höhe wie die übrigen Schalter im Haus.
• Bad: Es gelten die Bereiche 0, 1 und 2 nach DIN VDE 0100-701 – Schalter gehören außerhalb, also mindestens 60 cm von Dusche und Badewanne entfernt.
• Schalterdose: genug Platz für die Leiter, mindestens 40 mm tief.
• Leitungslänge: zwischen Schalter und Sensor unbegrenzt – längere Leitungen bedeuten aber mehr Verluste und Kosten.
• Grundregeln: spannungsfrei und mit isoliertem Werkzeug arbeiten, Aderfarben einhalten (braun oder schwarz = Außenleiter, blau = Neutralleiter, grün-gelb = Schutzleiter), nur CE-gekennzeichnete Komponenten mit passender IP-Schutzart. Maßgeblich ist die DIN VDE 0100; zum Abschluss wird die Installation geprüft.

Häufige Fehler

Typisch sind eine nicht ausgeschaltete Sicherung, vertauschte Leiter (konsequent kennzeichnen), schlecht isolierte Verbindungen (nur geeignete Klemmen), eine überfüllte Dose, ein Sensor ohne Unterstützung für externe Schalter, eine vergessene Neueinstellung des Sensors, ein unpraktisch platzierter Schalter und falsch belegte Steuereingänge.

Test, Einstellung und Wartung

1. Sicherung einschalten und den Schalter testen: Bei der Parallelschaltung muss das Licht unabhängig vom Sensor angehen.
2. Licht am Schalter ausschalten und den Sensor durch Bewegung testen – auch nach dem Schalten und bei verschiedenen Lichtverhältnissen.
3. Verbindungen und Bauteile auf Erwärmung prüfen, Empfindlichkeit und Nachlaufzeit bei Bedarf anpassen.

Wartung: beide Betriebsarten regelmäßig prüfen, Sensorlinse entstauben, draußen die Dichtheit kontrollieren, vor dem Leuchtmitteltausch die Sicherung ausschalten. Etwa alle 2 Jahre den festen Sitz der Verbindungen prüfen lassen. Bei Störungen erst die Sensoreinstellungen, dann die Verdrahtung kontrollieren.

Erweiterungen und Effizienz

• Smart Home: ein smarter Schalter Ihres Systems statt des klassischen, etwa Philips Hue; Sensoren teils per App einstellbar, Sprachsteuerung über Apple Home, Google Home oder Alexa.
• Schalterarten: Ein Dimmer ist möglich, wenn Sensor und Leuchte ihn unterstützen; Zeitschalter schalten nach einer eingestellten Zeit ab, Zeitprogramme passen das Licht an die Tageszeit an; Touch- und berührungslose Schalter sind eine moderne Alternative.
• Sensoren: Mehrere Sensoren decken größere Flächen ab, ein Dämmerungsschalter lässt die Anlage nur bei Dunkelheit schalten. Für RGB-Licht mit Sensor ist ein spezieller Controller nötig; manche Systeme erlauben eigene Farben und Szenen für Automatik- und Handbetrieb.

Manuelle und automatische Steuerung zusammen können den Verbrauch um bis zu 30 % senken. LED-Leuchten passen ideal zu Sensoren, weil sie sofort volle Helligkeit liefern. Die Nachlaufzeit – wie lange das Licht nach der letzten Bewegung brennt – liegt typisch bei 1–5 Minuten.

Praxisbeispiele: Im Flur eines Mehrfamilienhauses macht der Schalter an der Tür Licht, bevor Sie den Erfassungsbereich betreten. Bei einem Außenstrahler mit PIR-Sensor beleuchtet der Schalter den Garten, ohne dass Sie hinausgehen müssen. Im Bad bleibt das Licht an, während Sie in der Wanne entspannen.

Häufige Fragen

Kann der Schalter den Sensor ganz außer Betrieb setzen?

Bei der Parallelschaltung bleibt der Sensor immer aktiv. Liegt der Schalter in Reihe vor dem Sensor, ist dieser bei ausgeschaltetem Schalter außer Betrieb.

Welchen Schalter sollte ich wählen?

Entscheidend sind Belastbarkeit (W bzw. A), Montageart (Aufputz oder Unterputz) und Umgebung (IP-Schutzart).

Funktioniert das mit jedem Sensor?

Nein. Manche direkt in die Leuchte integrierte Sensoren lassen keinen externen Schalter zu. Bei Funksensoren verwenden Sie statt eines klassischen Schalters einen Funkschalter desselben Systems.

Flackert das Licht beim Schalten?

Bei korrekter Verdrahtung nicht. Sonst prüfen, ob ein Dimmer mit der LED-Leuchte nicht kompatibel ist.
