LED-Arbeitsscheinwerfer montieren: Sicherung, Relais und Ausrichtung

Ratgeber · Arbeitsscheinwerfer

LED-Arbeitsscheinwerfer machen Traktor, Bagger, Geländewagen oder Motorrad auch bei Dunkelheit einsatzbereit. So wählen Sie die passenden Scheinwerfer, schließen sie mit Sicherung und Relais an das 12- oder 24-V-Bordnetz an und richten sie blendfrei aus.

Inhalt

• Bauformen und Vorteile
• Die wichtigsten Kennwerte
• Material, Planung und Montage
• Elektrischer Anschluss
• Schalter einbauen
• Positionen am Fahrzeug
• Testen und Einstellen
• Sicherheit und Recht
• Wartung und Fehlerhilfe
• Häufige Fragen

Bauformen und Vorteile

LED-Arbeitsscheinwerfer liefern mehr Licht bei weniger Verbrauch als ältere Technik, halten bis zu 50.000 Stunden, vertragen Stöße und Vibrationen, sind auch bei Kälte sofort voll hell, in verschiedenen Lichtfarben erhältlich und kompakt.

Die wichtigsten Kennwerte

• Spannung: Die meisten Fahrzeuge und Maschinen haben ein 12-V- oder 24-V-Bordnetz. Wählen Sie Scheinwerfer für genau diese Spannung oder Modelle für beide (12/24 V).
• Lichtstrom und Leistung: Der Lichtstrom in Lumen gibt die Lichtmenge an – für Arbeitsscheinwerfer ab 1.000 lm –, die Leistung in Watt den Verbrauch; LEDs liefern viel Licht bei geringer Leistung.
• Abstrahlwinkel: Spot (10–30°) für große Entfernungen, Flood (60–120°) für die Fläche im Nahbereich, Combo für beides.
• Schutzart: mindestens IP67 (staubdicht, geschützt gegen zeitweiliges Untertauchen); IP68 übersteht dauerhaftes Untertauchen bis zu einer bestimmten Tiefe, IP69K die Hochdruckreinigung.
• Gehäuse: Aluminium ist leicht, leitet Wärme gut ab und ist preiswert; Edelstahl ist korrosionsbeständiger, aber schwerer; Kunststoff ist leicht und rostfrei, aber mechanisch weniger robust.
• Kennzeichnungen: Das E-Prüfzeichen bescheinigt die Genehmigung nach einer bestimmten ECE-Regelung; bei Arbeitsscheinwerfern betrifft es oft nur die elektromagnetische Verträglichkeit und ist keine Zulassung als Fahrzeugscheinwerfer. CE steht für die Einhaltung der grundlegenden EU-Anforderungen, RoHS für die Beschränkung gefährlicher Stoffe.

Material, Planung und Montage

• Material: Scheinwerfer, Leitungen mit ausreichendem Querschnitt (abhängig von Strom und Leitungslänge), Sicherungshalter und Sicherung, Schalter (wasserdicht, wenn er der Witterung ausgesetzt ist), möglichst wasserdichte Steckverbinder, Kabelbinder, Schrumpfschlauch und – falls nicht im Lieferumfang – Halterungen.
• Werkzeug: Schlitz- und Kreuzschraubendreher, Schrauben- oder Steckschlüssel, Kombizange und Seitenschneider, Abisolierwerkzeug, Bohrmaschine, Multimeter und Heißluftgebläse für den Schrumpfschlauch.
• Planung: Scheinwerfer so platzieren, dass sie den Arbeitsbereich optimal ausleuchten, wenig blenden, vor Ästen und Steinen geschützt und für die Wartung erreichbar sind. Leitungen auf kürzestem Weg (wenig Spannungsabfall) durch vorhandene Durchführungen führen, fern von beweglichen Teilen, Auspuff und Motor. Den Schalter gut erreichbar, gegen versehentliches Betätigen geschützt und gekennzeichnet setzen.

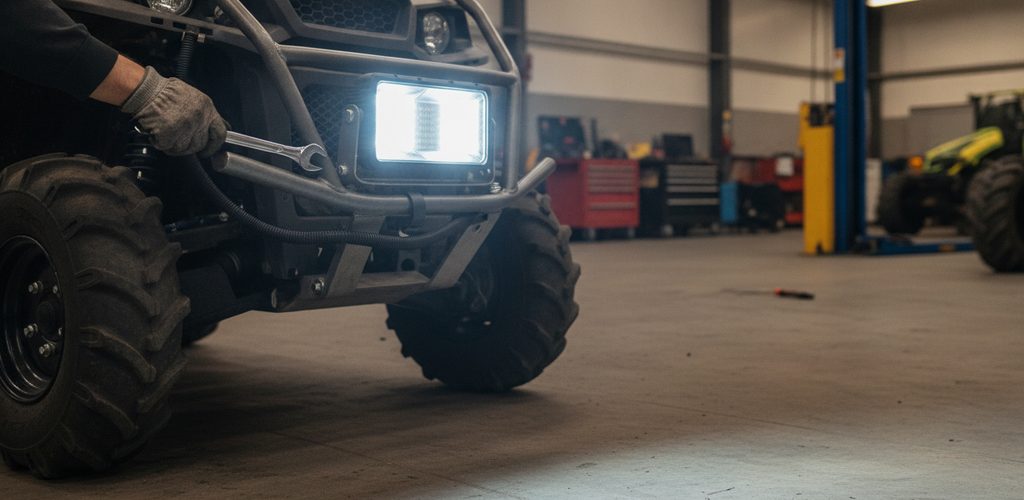

1. Montagefläche reinigen und prüfen, ob sie ausreichend fest ist.
2. Halterungen befestigen: Kleinere Scheinwerfer werden mit den mitgelieferten Haltern verschraubt, größere Lichtbalken brauchen eventuell Bohrungen oder Spezialhalter. Die Halter müssen den Vibrationen und Stößen der Maschine standhalten.
3. Vor dem endgültigen Festziehen die Neigung grob einstellen: für den Nahbereich nach unten, für entfernte Bereiche eher waagerecht. Die Feineinstellung folgt nach Anschluss und Test.

Elektrischer Anschluss

Bevor Sie am Bordnetz arbeiten, klemmen Sie den Minuspol der Batterie ab – das verhindert Kurzschlüsse. Arbeitsscheinwerfer erhalten einen eigenen Stromkreis mit eigener Sicherung, direkt von der Batterie oder über ein Relais. An den Stromkreis der Originalbeleuchtung gehören sie nicht: Eine Überlastung lässt Sicherungen auslösen oder beschädigt Leitungen.

Sicherung

Der Sicherungshalter sitzt so nah wie möglich an der Batterie. Richtwerte nach Gesamtleistung der Scheinwerfer:

Die Werte beziehen sich auf 12-V-Bordnetze; bei 24 V fließt bei gleicher Leistung nur der halbe Strom (Strom = Leistung ÷ Spannung). Die Sicherung muss über dem Betriebsstrom liegen und zum Leitungsquerschnitt passen, denn sie schützt vor allem die Leitung.

Leitungen verlegen

Rot steht für Plus (+), Schwarz oder Braun für Minus (−). Die Hauptleitung von der Batterie an scharfen Kanten mit Tüllen oder Schutzschläuchen schützen, mit Kabelbindern befestigen und von beweglichen und heißen Teilen fernhalten. Vom Schalter geht es zu den Scheinwerfern, bei mehreren über Verteiler oder Relais; am Scheinwerfer etwas Reserve zum Verstellen lassen.

Direkt oder mit Relais

Direkt (bis etwa 50 W): Batterie (+) → Sicherung → Schalter → Scheinwerfer → Batterie (−)

Mit Relais (stärkere oder mehrere Scheinwerfer):

• Steuerstromkreis: Batterie (+) → kleine Sicherung → Schalter → Relaisspule (Klemmen 86/85) → Batterie (−)
• Laststromkreis: Batterie (+) → große Sicherung → Relaiskontakt (Klemmen 30/87) → Scheinwerfer → Batterie (−)

Das Relais entlastet den Schalter und verlängert seine Lebensdauer, verringert den Spannungsabfall – die Scheinwerfer leuchten heller –, schaltet mehrere Scheinwerfer mit einem Schalter und erlaubt es, das Licht mit der Zündung zu koppeln.

Scheinwerfer anschließen

Die meisten LED-Scheinwerfer haben zwei Adern: Rot kommt an Plus hinter dem Schalter, Schwarz an Minus bzw. an die Fahrzeugmasse. Verbindungen stellen Sie mit wasserdichten Steckverbindern oder mit Crimpverbindern und Schrumpfschlauch her; Lötstellen brauchen eine gute Zugentlastung, weil sie unter Vibration brechen können. Einfach verdrillte Adern und Isolierband sind tabu – das Band altert und löst sich.

Schalter einbauen

• Schalterarten: Ein-/Aus-Schalter mit ausreichender Strombelastbarkeit, wasserdichte Schalter für Einsätze im Freien und in Nässe, Schalter mit LED-Kontrollleuchte, Mehrfachschalter für unabhängige Lichtkreise.
• Einbauort: in der Kabine am oder nahe dem Armaturenbrett, bei stationären Maschinen am Hauptbedienfeld, bei Motorrädern und Quads ein spezieller Lenkerschalter.
• Montage: Öffnung bohren oder ausschneiden, Schalter verschrauben, einrasten oder mit Klemmring befestigen. Meist gibt es zwei oder drei Kontakte: Eingang (von Sicherung bzw. Batterie), Ausgang (zu den Scheinwerfern) und bei beleuchteten Schaltern die Masse.

Positionen am Fahrzeug

• Blendung vermeiden: kein Licht direkt ins Sichtfeld des Fahrers; Blenden oder richtige Ausrichtung helfen.
• Kombinieren: Spots für entfernte, Breitstrahler für nahe Bereiche, mehrere Scheinwerfer gegen Schatten.
• Schützen: hoch genug montieren, bei Landmaschinen an Äste denken, an exponierten Stellen Schutzgitter vorsehen.

Testen und Einstellen

1. Grundtest: Minuspol anklemmen, Sicherungen prüfen, einschalten – leuchten alle?
2. Spannung messen: mit dem Multimeter direkt an den Klemmen des Scheinwerfers. Im 12-V-Bordnetz soll sie nicht unter 11 V fallen, im 24-V-Bordnetz nicht unter 22 V; niedrigere Werte deuten auf zu dünne Leitungen oder schlechte Verbindungen hin.
3. Erwärmung prüfen: nach 5–10 Minuten Betrieb Verbindungen, Leitungen, Schalter und Sicherungshalter vorsichtig befühlen – nichts darf heiß werden. Leichte Erwärmung der Scheinwerfer ist normal – dafür haben sie einen Kühlkörper.
4. Ausrichten: bei Nacht oder in dunkler Umgebung, denn nur dann sehen Sie Reichweite und Streuung. Jeden Scheinwerfer einzeln einstellen – Schrauben lösen, Winkel einstellen, festziehen, ohne zu überdrehen, sonst leidet die Halterung – und die Ausleuchtung aus verschiedenen Winkeln und Entfernungen prüfen.
5. Praxistest: bei einem kurzen Arbeitseinsatz prüfen, ob das Licht Sie oder andere blendet und alle Leitungen sicher und fern von beweglichen Teilen sitzen.

Sicherheit und Recht

• Bei der Montage: Batterie abklemmen, geeignetes Werkzeug und Schutzausrüstung nutzen, Polarität beachten (Verpolung kann LEDs zerstören), die zulässige Spannung nie überschreiten, passend absichern.
• Im Straßenverkehr: Die meisten leistungsstarken Arbeitsscheinwerfer sind nicht für den Straßenverkehr zugelassen und bleiben bei Fahrten auf öffentlichen Straßen ausgeschaltet. Sonst drohen Bußgelder, und nach einem Unfall kann die Versicherung die Leistung verweigern.
• Einsatzbereiche: im Gelände und auf Privatgrund, im Steinbruch, auf der Baustelle, auf dem Feld und im Wald, auf Firmen- und Lagergeländen sowie bei Arbeiten mit stehendem Fahrzeug abseits öffentlicher Straßen.
• Fahrzeugpapiere: Übliche Arbeitsscheinwerfer, die nur abseits öffentlicher Straßen genutzt werden, müssen in der Regel nicht eingetragen werden. Für gelbe Rundumkennleuchten gelten eigene Regeln: Ihr Anbau kann eine Genehmigung und Eintragung erfordern, besonders wenn sie im Straßenverkehr genutzt werden sollen – das dürfen nur bestimmte Fahrzeuge.

Gegen Lichtverschmutzung: Arbeitslicht nur bei Bedarf einschalten, nur auf den Arbeitsbereich richten und danach ausschalten. Effiziente LEDs entlasten zudem Lichtmaschine und Batterie, verlängern die Batterielaufzeit bei abgestelltem Motor und senken den Kraftstoffverbrauch.

Wartung und Fehlerhilfe

• Sichtprüfung: Risse oder Wasser im Gehäuse? Halterungen fest und ohne Rost? Leitungen ohne Scheuerstellen?
• Reinigung: Frontglas bzw. Abdeckung regelmäßig mit Wasser und mildem Reiniger säubern, ohne Scheuermittel oder aggressive Lösungsmittel; Insekten und angetrockneten Schlamm zuerst mit einem feuchten Tuch aufweichen.
• Elektrik: Steckverbinder trocken und fest, Sicherungshalter ohne Überhitzungsspuren, Leitungen sicher befestigt und fern von beweglichen Teilen?
• Dichtheit: Druckausgleichselemente (falls vorhanden) nach unten, Montagebohrungen mit Silikon abdichten, Verbindungen wasserdicht ausführen. Leichtes Beschlagen nach starkem Temperaturwechsel verschwindet von selbst; bleibt es, ist die Dichtung beschädigt – dann den Scheinwerfer in trockener Umgebung austrocknen lassen, etwa bei gelöstem Rückdeckel. Steht Wasser im Gehäuse, muss meist die Dichtung oder der ganze Scheinwerfer ersetzt werden.

Häufige Fragen

Kann ich Scheinwerfer mit der Angabe 9–36 V verwenden?

Ja. Sie eignen sich für 12-V- und 24-V-Bordnetze, denn ihre eingebaute Elektronik stabilisiert die Spannung automatisch.

Wie viele Arbeitsscheinwerfer verträgt das Bordnetz?

Das hängt von Lichtmaschine und Bordnetz ab. Faustregel: Die Gesamtleistung der Scheinwerfer sollte 10–15 % der Lichtmaschinenleistung nicht übersteigen. An einem üblichen Traktor oder einer Baumaschine sind 100–200 W LED-Licht meist problemlos; darüber Stromkreise aufteilen oder eine Fachwerkstatt fragen.

Brauche ich ein Relais?

Bis etwa 50 W Gesamtleistung nicht zwingend, aber empfehlenswert. Bei stärkeren Anlagen ist es praktisch Pflicht – es entlastet den Schalter, senkt den Spannungsabfall und macht die Installation sicherer –, ebenso, wenn das Licht über die Zündung geschaltet werden soll.

Wie lange halten LED-Arbeitsscheinwerfer?

Hochwertige Modelle erreichen 30.000–50.000 Betriebsstunden, also viele Jahre. Meist fallen sie eher durch mechanische Schäden oder eindringendes Wasser aus als durch verschlissene LEDs.

Kann ich die Scheinwerfer selbst montieren?

Mit Grundkenntnissen in Elektrik und dieser Anleitung ja – entscheidend sind abgeklemmte Batterie, Absicherung und richtig bemessene Leitungen. Im Zweifel hilft eine Fachwerkstatt.
