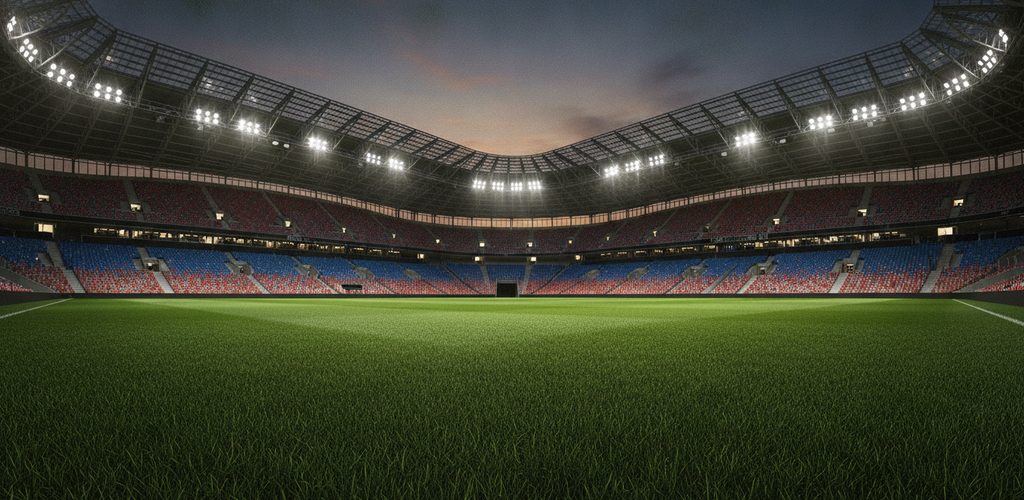

Referenzprojekt: Erstliga-Stadion mit LED-Flutlicht nach UEFA Level A

Ratgeber · Referenzprojekt Stadion

Von UEFA Level D auf Level A: In einem Erstliga-Fußballstadion ersetzen 206 LED-Flutlichtstrahler die alte Anlage mit 180 Entladungslampen. Wie Planung, Steuerung und Montage abliefen – und welche Hürden zu nehmen waren.

Ausgangslage: alte Anlage auf Level D

Das Stadion ist Heimspielstätte eines Erstliga-Klubs und Schauplatz internationaler Spiele. Das Spielfeld misst 105 × 68 m und hat eine Rasenheizung, die Tribünen bieten rund 20.000 überwiegend überdachte Plätze. Die bisherige Flutlichtanlage mit 180 Entladungslampen war in die Jahre gekommen, erfüllte nur noch Level D der UEFA-Lichtrichtlinie und zeigte typische Schwächen:

• schlecht ausgeleuchtete Ecken mit regelrecht dunklen Stellen
• häufiges Flackern, das Zuschauer störte und TV-Übertragungen erschwerte
• eine Anlaufzeit von rund einer halben Stunde bis zur vollen Helligkeit

Der Betreiber entschied sich deshalb für eine komplette Erneuerung mit LED: bessere Farbwiedergabe, geringere Blendung, flimmerfreies Licht und – angesichts steigender Strompreise besonders wichtig – ein deutlich niedrigerer Energieverbrauch.

Die Vorgaben: UEFA Lighting Guide 2016

Bevor die erste Leuchte geplant wurde, musste sich das Team intensiv mit den strengen Vorgaben der UEFA befassen. Grundlage war der UEFA Lighting Guide 2016. Er teilt die Stadionbeleuchtung in vier Stufen ein – Level A, B, C und D. Jede Stufe hat eigene Anforderungen, deren Einhaltung gegenüber der UEFA nachgewiesen werden muss. Ziel des Projekts war Level A, die höchste Stufe.

Ein Stadion dieser Größe muss drei Gruppen zugleich gerecht werden: Spieler brauchen eine blendfreie Sicht, Zuschauer ein klares Bild vom Spiel, TV-Teams und Fotografen ideale Bedingungen für Übertragungen und Aufnahmen. Deshalb gelten strenge Bedingungen für Position und Ausrichtung der Strahler, damit keine störende Blendung entsteht. Für Sportstätten gilt in Deutschland allgemein die DIN EN 12193; bei Spielen in UEFA-Wettbewerben kommen die Vorgaben der UEFA hinzu.

Planung und Umsetzung

Eine Lichtplanung für ein Stadion ist ungleich aufwendiger als etwa für ein Wohnhaus, weil zu den lichttechnischen Zielen die Anforderungen der UEFA hinzukommen. Drei Lichtplaner aus unserem Team arbeiteten an dem Projekt, die Montage erfolgte zusammen mit drei Subunternehmern. Planung und Umsetzung dauerten insgesamt rund zwei Monate. Der Auftrag umfasste:

• Lichtplanung nach UEFA Level A
• Abklemmen, Demontage und Entsorgung der alten Entladungsleuchten
• Anpassung der bestehenden Verteiler
• Montage der neuen Leuchten und der Lichtsteuerung
• Nachweis durch eine akkreditierte Messung mit Zertifikat

Die Leuchten

Gewählt wurden LED-Flutlichtstrahler aus vier Modulen à 300 W – zusammen 1.200 W je Leuchte. Die LED-Module sind mit Hochleistungschips eines Markenherstellers bestückt und werden von LED-Treibern der höchsten Qualitätsklasse versorgt: mit 0–10-V-Steuereingang und sehr stabiler Ausgangsspannung. Das Licht ist dadurch vollständig flimmerfrei. Die Farbwiedergabe erreicht Ra 92,4 – Zuschauer und Kameras sehen die Farben auf dem Spielfeld fast so natürlich wie bei Tageslicht.

Statt 180 alten Leuchten sind nun 206 LED-Strahler installiert: mehr Lichtpunkte, besser verteilt. Die früher dunklen Ecken sind damit gleichmäßig ausgeleuchtet.

Die Steuerung: 0–10 V statt DALI

Ursprünglich war eine Steuerung über DALI vereinbart. Wegen der weltweiten Chipkrise war das nicht umsetzbar; in Absprache mit dem Betreiber fiel die Wahl auf die schneller realisierbare 0–10-V-Technik.

Zentrale Einheit ist ein Controller für die Gebäudeautomation mit je 8 digitalen Ein- und Ausgängen (24 V DC), 4 analogen Eingängen (0–10 V) und integrierter Software; er lässt sich auf der Hutschiene montieren. Über eine Funkschnittstelle lassen sich drahtlose Komponenten einbinden, was Verkabelung sparen kann. Ein Erweiterungsmodul liefert die analogen 0–10-V-Steuersignale für die Leuchten. Bedient wird die Anlage per Tablet oder Smartphone – von jedem Ort im Stadion aus:

• Dimmen: passende Atmosphäre für jede Phase einer Veranstaltung und spürbar weniger Verbrauch
• Gespeicherte Lichtszenen: etwa reduzierte Leistung für die Rasenpflege und volle Leistung für Training und Spiel
• Sanfter Anlauf: Die Steuerung fährt die Leuchten gestaffelt hoch und begrenzt so den Einschaltstrom, wenn die gesamte Anlage startet.

Vorher und nachher im Vergleich

Die Anschlussleistung sinkt gegenüber der Altanlage um bis zu 110 kW. Rechenbeispiel: Jede Betriebsstunde unter Volllast spart damit bis zu 110 kWh, bei 0,25 €/kWh also bis zu 27,50 €. Dimmung und Lichtszenen senken den Verbrauch im Alltag zusätzlich. Weitere Vorteile der neuen Anlage:

• volle Helligkeit praktisch sofort nach dem Einschalten statt nach rund einer halben Stunde
• deutlich längere Lebensdauer als bei den alten Entladungslampen
• bessere Bilder für TV-Sender, Kameraleute und Fotografen dank flimmerfreiem Licht, sehr guter Farbwiedergabe und höherer Beleuchtungsstärke
• kein Quecksilber mehr in der Anlage – gut für Umwelt und Gesundheit

Drei Hürden aus der Praxis

Bei einem Projekt dieser Größe läuft selten alles nach Plan. Drei Herausforderungen mussten gelöst werden – und jede davon ist auch für andere Stadionprojekte lehrreich.

1. Lieferkette

Die Leuchten kamen aus Asien. Ihre Lieferung verzögerte sich zunächst durch Bauarbeiten und ausgelastete Bahnstrecken sowie einen blockierten Schifffahrtskanal, später noch einmal durch Gleisbauarbeiten in einem Transitland. Planen Sie bei Großprojekten für die Lieferung deshalb ausreichend Puffer ein.

2. Vogelschutznetze

Als die Leuchten endlich montiert waren, zeigte sich das nächste Problem: Netze zum Schutz vor Vögeln verzerrten die Lichtverteilung direkt an der Leuchte. Die Anlage musste mehrmals umgebaut werden, bis alle Strahler wie geplant arbeiteten. Bauliche Details wie Netze oder Gitter vor den Leuchten gehören deshalb von Anfang an in die Lichtplanung.

3. Niedrige Montagehöhe am Stadiondach

Häufig sitzen Stadionstrahler auf Masten. Hier sollten sie entlang der Dachkonstruktion montiert werden – also deutlich niedriger. Damit war klar, dass die Blendung zur zentralen Aufgabe wird. Auch sie wurde gelöst; bei Dachmontage entscheidet vor allem die exakte Planung von Position und Neigung jedes einzelnen Strahlers.

Ergebnis

Eine akkreditierte Messung mit Zertifikat bestätigte: Die neue Anlage erfüllt UEFA Level A, die höchste Stufe der Richtlinie. Spieler, Zuschauer und Medien profitieren von gleichmäßigem, flimmerfreiem Licht mit sehr guter Farbwiedergabe, der Betreiber von geringeren Energiekosten und einer bequemen Steuerung per Tablet. Leuchten für vergleichbare Anlagen finden Sie unter LED-Beleuchtung für Stadien.

Häufige Fragen

Was bedeutet UEFA Level A?

Level A ist die höchste der vier Stufen (A bis D) des UEFA Lighting Guide 2016. Die Einhaltung muss gegenüber der UEFA nachgewiesen werden – in diesem Projekt durch eine akkreditierte Messung mit Zertifikat.

Warum 0–10 V statt DALI?

DALI war geplant, wegen der Chipkrise aber nicht rechtzeitig umsetzbar. Die 0–10-V-Technik war schneller verfügbar und ermöglicht über die Gebäudeautomation ebenso Dimmung und gespeicherte Lichtszenen.

Warum mehr Leuchten als vorher – und trotzdem weniger Leistung?

206 statt 180 Lichtpunkte, besser verteilt, beseitigen die dunklen Ecken. Weil LED-Strahler deutlich effizienter sind, sinkt die Anschlussleistung trotzdem um bis zu 110 kW.
