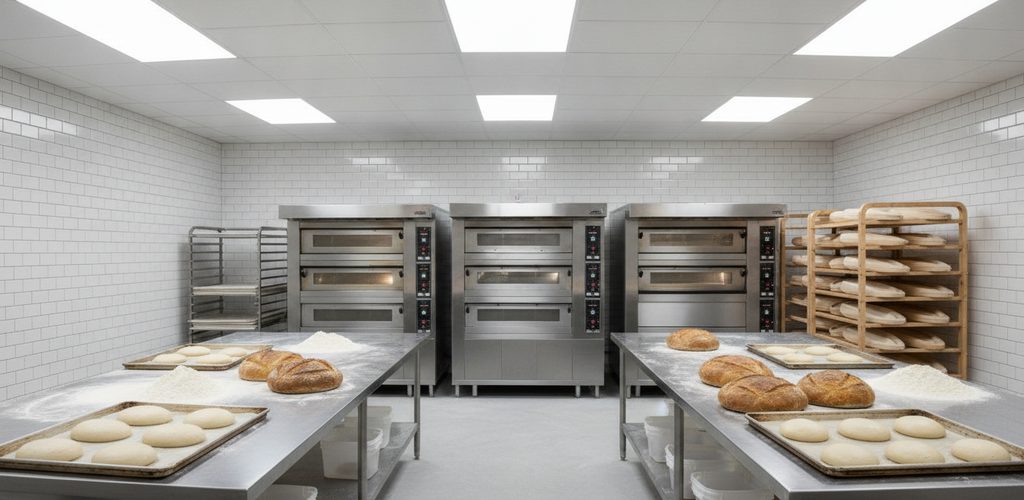

Backstube mit 300 Lux: Lichtberechnung mit 4 LED-Panels und 180 W

Lichtstudie · Backstube · Lebensmittelproduktion

Eine DIALux-Berechnung für eine Backstube. Isolinien, Gleichmäßigkeit und Hygieneanforderungen, die Sie in keiner Tabelle mit Beleuchtungsstärken finden.

Die Backstube hat 323 lx – und ist nirgends heller als nötig. Der Report drückt das mit einer bemerkenswerten Zahl aus: 100 % der Fläche liegen unter 400 lx. Die hellste Stelle der ganzen Backstube hat 398 lx. Das ist kein Mangel – es ist ein sparsamer Entwurf ohne eine einzige überstrahlte Ecke. In der Lebensmittelproduktion entscheidet über die Qualität der Beleuchtung aber noch etwas ganz anderes als Lux.

Vier Leuchten auf neunzehn Quadratmetern

Der Plan zeigt Isolinien – Linien, die Punkte gleicher Beleuchtungsstärke verbinden. Die roten Rechtecke sind die Leuchten.

Eine Gleichmäßigkeit von 0,687 ist für einen so kleinen Raum mit vier Leuchten sehr gut. Hellste und dunkelste Stelle liegen nicht einmal um den Faktor zwei auseinander.

Die Leuchten sind in zwei Paaren angeordnet. Dazwischen entsteht ein durchgehendes Band von rund 300 lx – genau dort, wo der Arbeitstisch steht. Würde man alle vier in die Mitte drängen, gäbe es dort eine überstrahlte Insel und an den Wänden Dunkelheit – der Mittelwert wäre trotzdem derselbe.

In der Backstube entscheidet nicht die Lux-Zahl, sondern die Bauart der Leuchte

Dreihundert Lux schafft fast jede Leuchte. In der Lebensmittelproduktion ist die Beleuchtung aber Teil des Hygienekonzepts, und dort geht es um andere Dinge.

Sie darf nicht in den Teig splittern

Die härteste Anforderung. Eine Leuchte über der Produktionslinie muss splitterfest sein. Eine Glasabdeckung oder eine gewöhnliche Leuchtstoffröhre über dem Teigtisch bedeutet bei einem Bruch die Verunreinigung der ganzen Charge – und deren Entsorgung.

Deshalb setzt man in der Lebensmittelbranche Leuchten mit Kunststoffabdeckung ein, gegebenenfalls mit einer Splitterschutzfolie, die Scherben zurückhält. Eine günstige Maßnahme, die sich schon lohnt, wenn sie einen einzigen Zwischenfall im Jahr verhindert.

Sie muss sich mit Druckwasser reinigen lassen

Eine Backstube wird regelmäßig gereinigt und desinfiziert: Es wird gespritzt, eingeschäumt und abgespült. Eine Leuchte mit Schutzart IP20 hat in einem solchen Betrieb nichts zu suchen – Wasser dringt ein, die Kontakte oxidieren, und nach einem Jahr ist Schluss.

Gefragt ist ein glattes, geschlossenes Gehäuse ohne Rippen und Fugen, in dem sich weder Mehl noch Teigreste festsetzen können. Ein Zierrahmen mit Rillen ist eine Hygienefalle.

Sie darf keine Insekten anlocken

Eine Leuchte, die warm wird und einen hohen Blauanteil hat, lockt nachts Insekten zu offenen Fenstern und Lüftungsöffnungen. Eine LED-Leuchte mit geschlossenem Gehäuse lässt Insekten nicht hinein – und genau das schaut sich die Lebensmittelkontrolle als Erstes an.

Hundert Prozent der Fläche unter vierhundert Lux

Diese Angabe aus dem Report verdient einen eigenen Absatz. Sie bedeutet, dass es nirgends in der Backstube zu hell ist. Das Maximum von 398 lx liegt knapp unter der Grenze.

Warum ist das gut? Weil jedes zusätzliche Lux Geld kostet und in einer kleinen Backstube nichts bringt. Der Bäcker muss die Waage, den Teig und das Display des Ofens sehen. Dreihundert Lux sind der Wert, den die DIN EN 12464-1 für Backstuben vorsieht, und mehr Licht macht das Brot nicht besser.

Zugleich bedeutet das, dass die spezifische Anschlussleistung von 2,80 W/m² pro 100 lx höher ist als in großen Hallen. Das ist kein Planungsfehler – kleine Räume haben immer ein ungünstigeres Verhältnis, weil ein beträchtlicher Teil des Lichts an den Wänden und in den Ecken landet. Auf zwanzig Quadratmetern lässt sich die Effizienz einer Fläche von dreitausend Quadratmetern schlicht nicht erreichen.

Wo zusätzliches Licht sinnvoll wäre

Über dem Kontroll- und Wiegeplatz. Dort wird das Display abgelesen, die Farbe der Kruste geprüft und nach Fehlern gesucht. Dafür hebt man aber nicht das Niveau der ganzen Backstube an – man setzt eine Leuchte direkt über den Tisch. Eine örtliche Zusatzbeleuchtung ist immer günstiger, als den ganzen Raum heller zu machen.

Decke mit 88 Lux: kleiner Raum, große Schatten

Die Decke erhält nur 88 lx, die Wände 200 lx. Das Verhältnis von Decke zu Arbeitsebene beträgt etwa eins zu vier.

Das Maximum an den Wänden liegt bei 598 lx – an der Stelle direkt unter einer Leuchte an der Wand. Das Minimum beträgt nur 80 lx, in der Ecke hinter der Tür. Der Unterschied ist siebenfach, und in einem kleinen Raum ist das normal: Vier Leuchten können die Wände nicht gleichmäßig ausleuchten.

Die praktische Folge zeigt sich beim Putzen. Die Ecken mit 80 Lux sind genau die Stellen, an denen Mehlreste übersehen werden. Wer das verbessern will, ergänzt keine Deckenleuchten, sondern greift zu einem hellen, matten Anstrich – der verteilt das Licht seitlich.

Der Wartungsfaktor von 0,67 ist relativ streng. Er berücksichtigt, dass sich auf den Abdeckungen Mehlstaub absetzt, der in einer Backstube ständig in der Luft liegt. Die angegebenen 323 lx gelten also auch nach Jahren im Betrieb, nicht nur am Tag der Abnahme.

Hitze, Dampf und warum eine Backstube Leuchten zerstört

Eine Backstube mit Ofen ist für Elektronik eine feindliche Umgebung, und die Berechnung der Beleuchtungsstärke sagt darüber nichts. Es lohnt sich, das zu ergänzen.

Temperatur. LED-Chips vertragen keine Hitze. Die vom Hersteller angegebene Lebensdauer gilt für einen Betrieb bei etwa 25 °C. Unter der Decke einer Backstube sind es im Sommer über 40 °C, und jede weitere Erhöhung um 10 °C verkürzt die Lebensdauer spürbar. Eine Leuchte für einen solchen Betrieb braucht Reserven bei der Kühlung, nicht das dünnste mögliche Gehäuse.

Dampf. Beim Öffnen des Ofens strömt heiße, feuchte Luft in den Raum, die an der kühleren Abdeckung sofort kondensiert. Eine geschlossene Leuchte mit guter Dichtung übersteht das. Eine schlecht abgedichtete beschlägt von innen – und bleibt beschlagen.

Schaltzyklen. Die Beleuchtung der Backstube wird mehrmals täglich ein- und ausgeschaltet. LEDs macht das nichts aus – anders als Leuchtstofflampen, die durch häufiges Schalten verschlissen. Das ist einer der Gründe, warum es sich in kleinen Betrieben lohnt, das Licht auch für eine kurze Pause auszuschalten.

Fazit für die Praxis

Kaufen Sie für die Backstube nicht die billigste Leuchte mit derselben Wattzahl. Der Unterschied zwischen einem Gehäuse, das fünf Jahre hält, und einem, das fünfzehn hält, liegt im Aluminium, in der Dichtung und darin, wie viel Platz der Chip zur Kühlung hat. Auf dem Typenschild sehen Sie das nicht – das merken Sie erst nach drei Jahren.

Was die einzelnen Zahlen bedeuten

Anteil der Punkte unter 400 lx

Wie viel Prozent der Fläche ein bestimmtes Niveau nicht erreichen. Hundert Prozent bedeuten hier, dass der Entwurf nirgends überbeleuchtet.

Splitterfestigkeit

Zentrale Anforderung in der Lebensmittelbranche. Eine Kunststoffabdeckung oder Splitterschutzfolie verhindert, dass Scherben eine Charge verunreinigen.

Schutzart IP

Schutz gegen Wasser und Staub. Ein Betrieb, der mit Druckwasser gereinigt wird, braucht deutlich mehr als IP20.

Spezifische Anschlussleistung (W/m² pro 100 lx)

In einem kleinen Raum immer höher als in einer großen Halle – ein Teil des Lichts landet zwangsläufig auf den Wänden.

Wartungsfaktor

Hier 0,67. Er berücksichtigt den Mehlstaub auf den Abdeckungen, der nach und nach Licht schluckt.

Was Sie daraus mitnehmen können

Die Backstube mit 5,7 × 3,5 m erreicht 323 lx bei einer Gleichmäßigkeit von 0,687 – mit nur 180 W. Die Norm ist erfüllt, und nirgends ist unnötig überbeleuchtet.

Wenn ein Bäckereibetreiber nur eine Sache mitnehmen soll, dann diese: In der Lebensmittelproduktion wählt man die Beleuchtung nicht nach Lux aus, sondern danach, was die Leuchtenabdeckung aushält. Bruchsicherheit, Abwaschbarkeit und eine glatte Oberfläche ohne Fugen entscheiden darüber, ob Sie die Kontrolle bestehen. Dreihundert Lux liefert jeder.
