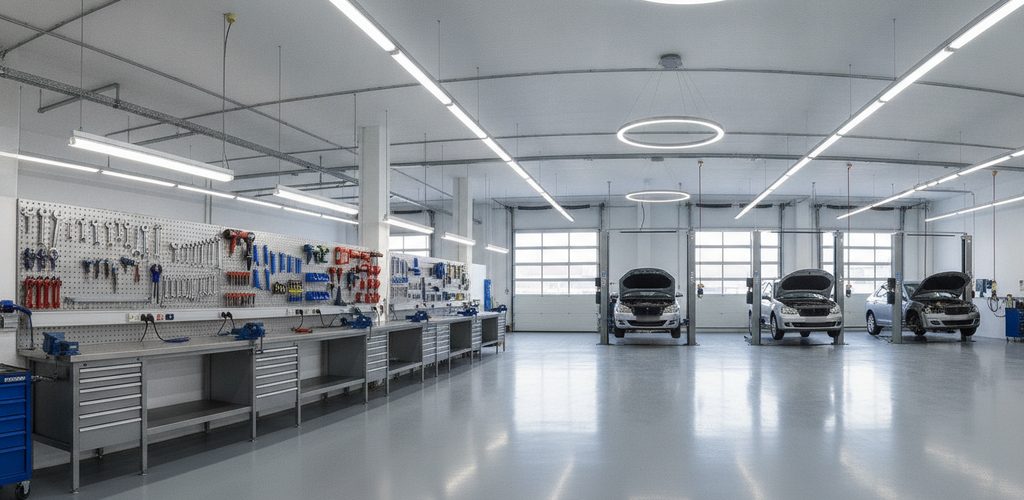

Werkstattbeleuchtung planen: Leuchtentypen, Lux und Lichtbedarf

Ratgeber · Werkstatt und Service

Feuchtraumleuchte, Hallenstrahler oder Panel – und wie viel Licht braucht der Arbeitsplatz wirklich? So planen Sie die LED-Beleuchtung für Werkstätten und Servicebetriebe und berechnen den Lichtbedarf richtig.

Inhalt

• Planung in vier Schritten
• Die passenden Leuchtentypen
• Lichtqualität und Anordnung
• Steuerung und Schutzart
• Lichtbedarf berechnen
• Energie sparen mit LED

LED-Leuchten arbeiten sehr effizient, senken damit Stromkosten und Umweltbelastung und liefern helleres, gleichmäßigeres Licht als herkömmliche Technik. Gerade bei Detailarbeiten verbessert das Sicht und Präzision deutlich.

Planung in vier Schritten

Alte Leuchten Stück für Stück durch neue zu ersetzen, bringt selten das beste Ergebnis. Besser ist eine kurze Planung:

1. Raum erfassen: Länge, Breite und Deckenhöhe messen, Fenster, Türen, Stützen und andere Hindernisse notieren. Helle Wände und Böden reflektieren mehr Licht; Tageslicht durch Fenster und Oberlichter sollten Sie nutzen, wo immer es geht.
2. Zonen festlegen: Welche Arbeiten finden wo statt? Teilen Sie den Betrieb in Zonen ein und legen Sie für jede eine Ziel-Beleuchtungsstärke in Lux fest.
3. Lichtberechnung erstellen: Eine Planung mit Software wie DIALux zeigt in 3D, wie viele Leuchten welchen Typs wo hängen müssen, damit Normwerte, Gleichmäßigkeit und Ihre Anforderungen erfüllt sind – ohne Unterdimensionierung und ohne Verschwendung.
4. Steuerung mitplanen: Bewegungsmelder schalten das Licht in selten genutzten Räumen wie Lager oder Toiletten ab, Dimmsysteme wie DALI regeln die Helligkeit nach Tageszeit oder Tätigkeit.

Die passenden Leuchtentypen

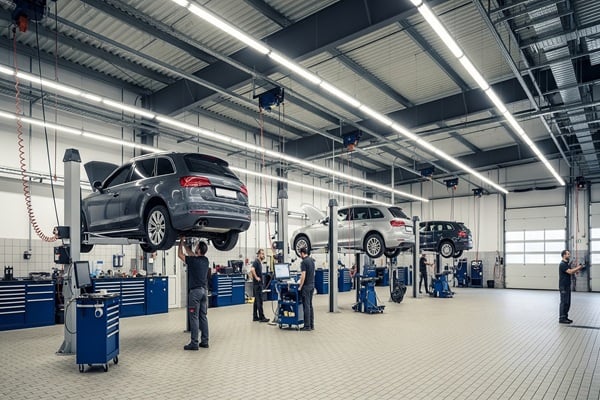

Lineare Feuchtraumleuchten (Tri-Proof)

Sie sind das Fundament jeder Werkstattbeleuchtung: Das Gehäuse besteht meist aus robustem Polycarbonat oder Aluminium, die opale Abdeckung verteilt das Licht gleichmäßig. Mit IP65 und mehr lassen sie sich leicht reinigen – IP65 schützt gegen Strahlwasser, für starken Wasserstrahl wählen Sie IP66. Als Hauptbeleuchtung werden sie an die Decke montiert oder an Seilen abgehängt – siehe LED-Feuchtraumleuchten.

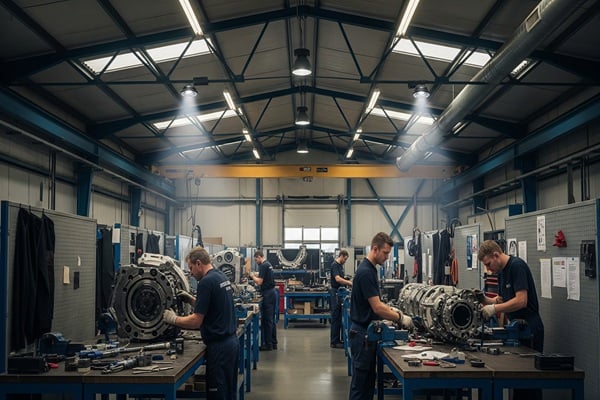

Hallenstrahler: High-Bay und Low-Bay

Die meist runden Hallenstrahler sind für hohe Räume gedacht – große Hallen, Lager mit hohen Regalen oder Lkw-Werkstätten. High-Bay-Modelle für Decken über 6 m haben eine engere Optik, die das Licht effizient bis auf die Arbeitsfläche bringt; Low-Bay-Modelle sind für 4–6 m Deckenhöhe ausgelegt und strahlen breiter. Modelle finden Sie unter LED-Hallenbeleuchtung.

LED-Panels

Für die „sauberen“ Bereiche – Büro, Empfang, Umkleiden und Aufenthaltsräume – liefern LED-Panels weiches, blendarmes Licht. Sie werden in Rasterdecken eingelegt, als Aufbauleuchte montiert oder abgehängt. Für Büroarbeit wählen Sie Panels mit UGR < 19.

LED-Fluter

Wo viel Licht gezielt auf eine Stelle fallen soll, kommen Fluter zum Einsatz: außen für Gelände und Parkplätze, innen etwa für Waschbox, Montagegrube oder einzelne Maschinen.

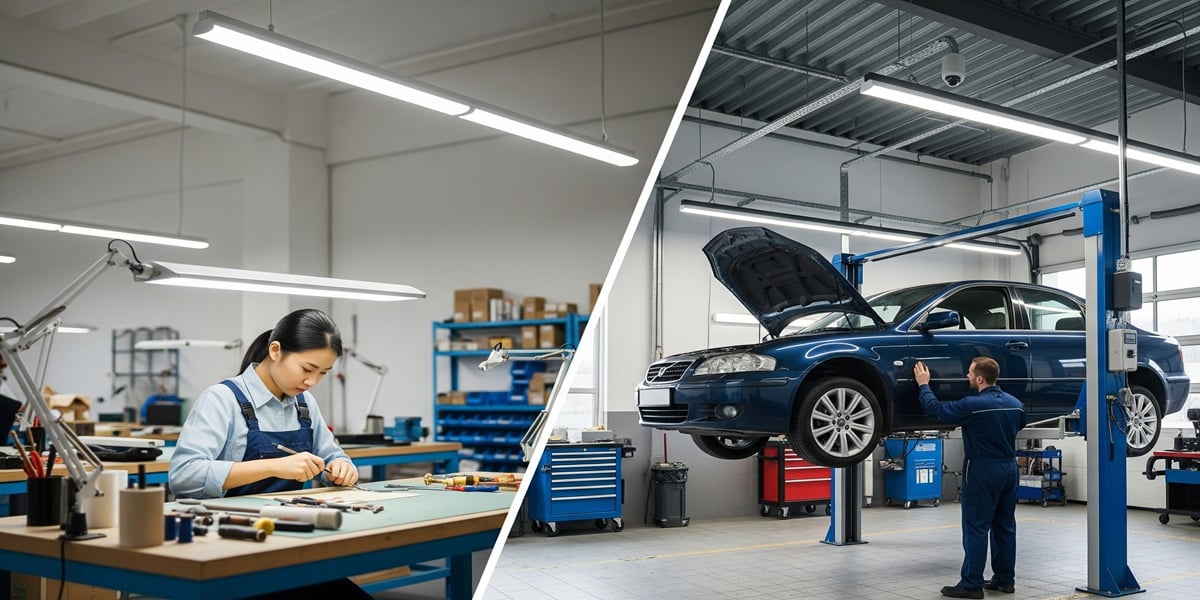

Lichtqualität und Anordnung

• Lichtfarbe: 4.000–5.000 K – klares Licht, das Details gut erkennen lässt und die Augen auch in langen Schichten weniger ermüdet.
• Farbwiedergabe: Ra über 80, damit Farben korrekt erscheinen.
• Beleuchtungsstärke: je nach Tätigkeit meist 300–1.000 lx; Präzisionsarbeit an kleinen Teilen kann mehr als 750 lx erfordern. Die Mindestwerte für Arbeitsstätten nennen DIN EN 12464-1 und ASR A3.4.

Hängen Sie Pendelleuchten so hoch, dass sie nicht blenden, und richten Sie Leuchten so aus, dass sie weder in die Augen strahlen noch störende Schatten werfen. Verteilen Sie das Licht so, dass keine dunklen Ecken bleiben, und passen Sie die Helligkeit mit Dimmern an den Bedarf an.

Steuerung und Schutzart

• Dimmer passen die Helligkeit von Hand an, Zeitschaltuhren schalten nach Zeitplan ein und aus.
• Bewegungsmelder schalten bei Bewegung ein und nach einer eingestellten Zeit ohne Aktivität wieder aus.
• Fernbedienung oder App für bequeme Änderungen.
• Intelligente Lichtsteuerung in der Gebäudeautomation regelt nach Tageszeit, Belegung und Tageslicht; dynamische Systeme passen auch die Lichtfarbe an Tageszeit oder Tätigkeit an – gut für Konzentration und Wohlbefinden.

Die Schutzart sollte in normalen Werkstätten mindestens IP44 betragen: Schutz gegen Fremdkörper über 1 mm und gegen Spritzwasser aus allen Richtungen. Bei viel Staub oder Wasser empfehlen sich IP54, IP65 oder IP66.

Lichtbedarf berechnen

1. Beleuchtungsstärke festlegen: für Werkstätten typischerweise 300–1.000 lx.
2. Lichtstrom: Lumen = Beleuchtungsstärke × Fläche. Für 100 m² mit 500 lx: 500 × 100 = 50.000 lm.
3. Anzahl: Bei Leuchten mit je 2.000 lm sind das 50.000 ÷ 2.000 = 25 Leuchten.
4. Leistung: Moderne LED-Leuchten erreichen 80–120 lm/W und mehr. Bei 100 lm/W: 50.000 ÷ 100 = 500 W.

Diese Werte sind allerdings die theoretische Untergrenze, denn die Rechnung unterstellt, dass das gesamte Licht verlustfrei auf der Arbeitsfläche ankommt. Wände, Decke, Einbauten und Verschmutzung schlucken einen Teil. Planer rechnen deshalb zusätzlich mit dem Ausnutzungsgrad (meist 0,4–0,7) und dem Wartungsfaktor (etwa 0,8): Mit 0,6 und 0,8 werden aus 50.000 lm rund 104.000 lm installierter Lichtstrom – etwa 52 statt 25 Leuchten à 2.000 lm und rund 1.040 W statt 500 W.

Gleichmäßige Verteilung, Abschattungen und Reflexionen beeinflussen das Ergebnis zusätzlich – die genaue Anzahl liefert eine Lichtberechnung.

Energie sparen mit LED

• Effizienz: Gegenüber Glüh- und Halogenlampen verbrauchen LEDs bis zu 80–90 % weniger Strom; gegenüber Leuchtstoffröhren ist die Einsparung geringer, aber ebenfalls spürbar.
• Lebensdauer: typischerweise 20.000–50.000 Stunden – seltener nachkaufen und tauschen, weniger Wartung.
• Weniger Wärme: LEDs erzeugen deutlich weniger Wärme als herkömmliche Lichtquellen – das senkt die Kühlkosten in temperaturempfindlichen Bereichen.
• Bessere Lichtqualität für effizienteres und sichereres Arbeiten.
• Umwelt: LEDs enthalten kein Quecksilber. T5- und T8-Leuchtstoffröhren dürfen seit August 2023 in der EU nicht mehr in Verkehr gebracht werden.
