Lichtstudie · Sporthalle

Eine mit DIALux überprüfte Lichtplanung. Unten lesen Sie für jede Stelle der Halle ab, wie viel Licht dort ankommt – und vor allem, warum.

Ergebnis: Die mittlere Beleuchtungsstärke liegt bei 717 lx und damit knapp unter dem Zielwert von 750 lx. Mit einer Gleichmäßigkeit von 0,84 ist das Licht auf der ganzen Fläche sehr ausgeglichen, ohne dunkle Stellen.

Wie viel Licht ist das – und warum gerade so viel?

Die Beleuchtungsstärke wird in Lux (lx) gemessen und gibt an, wie viel Licht auf eine Fläche fällt. Zum Vergleich: Bei bedecktem Himmel sind es draußen etwa 1.000 lx, in einem üblichen Büro 500 lx, in einem Wohnzimmer am Abend kaum 100 lx. Für Innenräume gilt als grobe Orientierung: Lager und Warenumschlag etwa 150–300 lx, Fertigung und Montage etwa 500 lx, feine und präzise Arbeiten 750 lx und mehr. In Sporthallen richtet sich der passende Wert nach Sportart und Spielniveau – die DIN EN 12193 unterscheidet dafür drei Beleuchtungsklassen.

Dieser Entwurf zielt auf 750 lx und erreicht rechnerisch 717 lx im Mittel über die gesamte Fläche – also knapp unter dem Zielwert. Entscheidend ist aber nicht nur der Mittelwert: Wären es an einer Stelle 800 und an einer anderen 200 lx, stimmt der Mittelwert – spielen kann man trotzdem nicht. Deshalb achten wir genauso auf die Gleichmäßigkeit (damit überall gleich gut zu sehen ist) und auf die Blendung (damit das Licht nicht in die Augen sticht). Alle drei Größen lösen wir gemeinsam schon in der Planung.

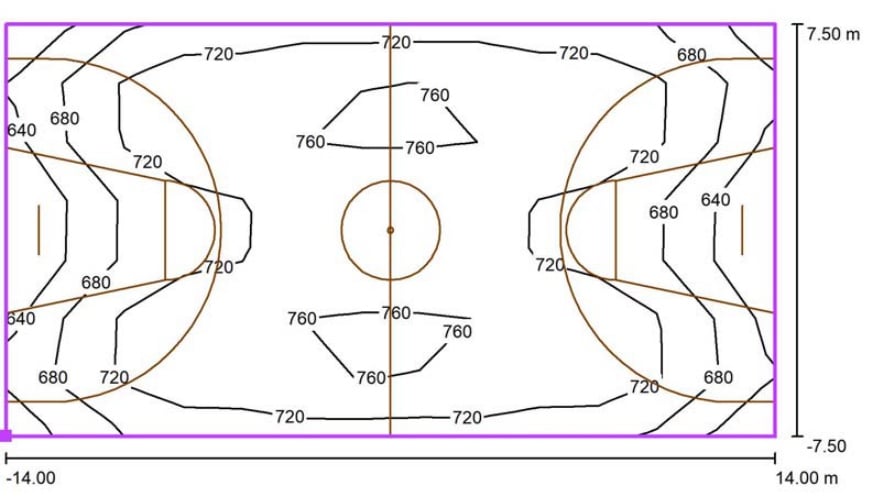

Lesen Sie die Beleuchtung an jeder Stelle ab

Das haben die wenigsten schon einmal gesehen: einen Grundriss der Fläche, auf dem jede Linie (Isolinie) Punkte gleicher Beleuchtungsstärke verbindet; die Zahlen daran sind Werte in Lux – genau wie Höhenlinien auf einer Wanderkarte. Wählen Sie eine beliebige Stelle in der Halle und lesen Sie ab, wie viel Licht dort laut Berechnung ankommt. Je weiter die Linien auseinanderliegen und je ausgeglichener die Werte, desto gleichmäßiger ist die Beleuchtung.

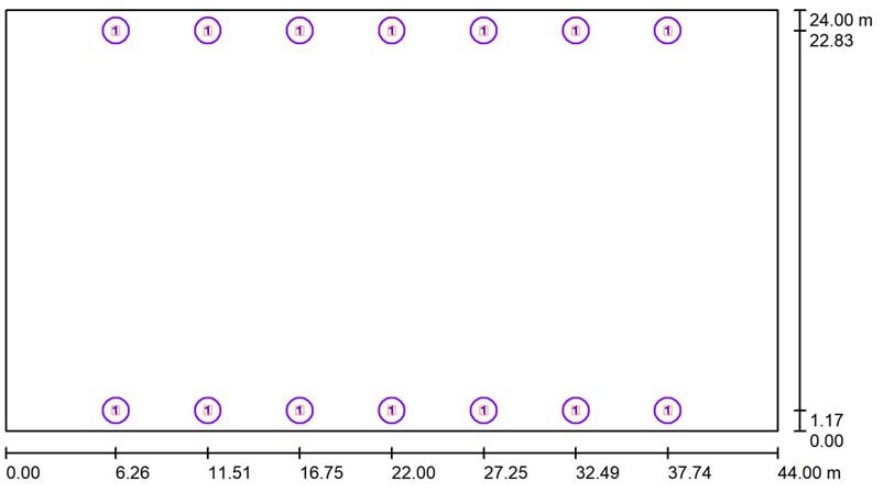

Wo die Leuchten stehen – und warum

Der Grundriss zeigt die Anordnung der einzelnen Leuchten über der Fläche. Anordnung und vor allem Ausrichtung entscheiden über alles Wesentliche: über die Gleichmäßigkeit, darüber, wie viel Licht neben die Fläche fällt und verloren geht, und über die Blendung. Deshalb werden Position und Neigung der Leuchten in der Berechnung so lange optimiert, bis das Ergebnis stimmt.

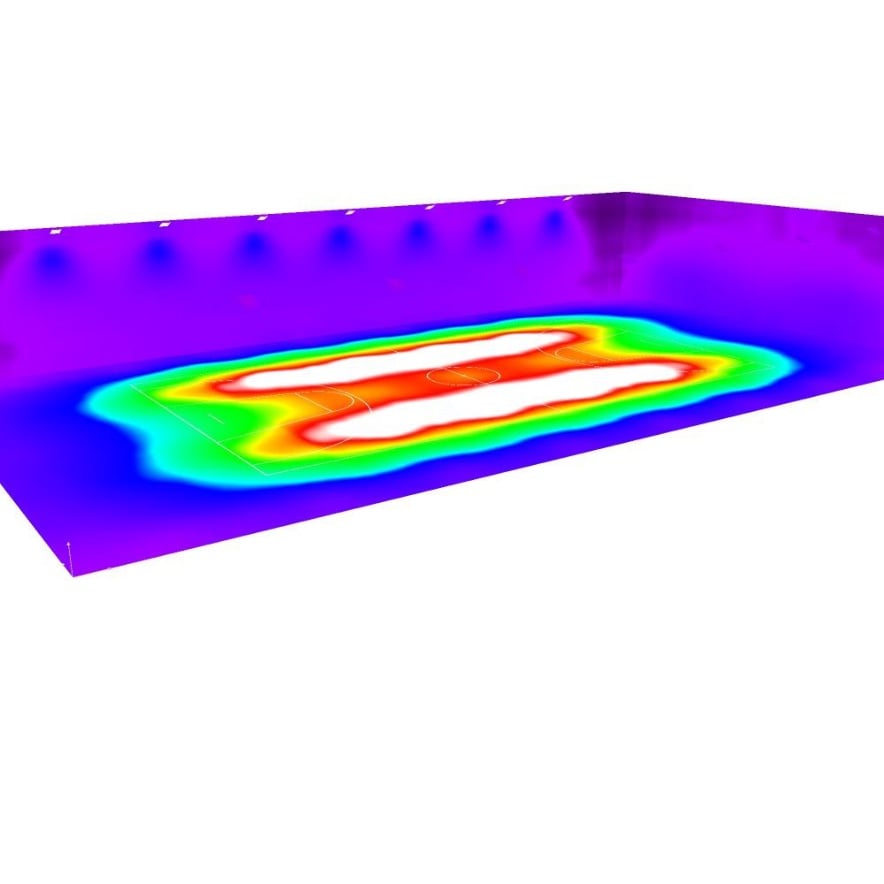

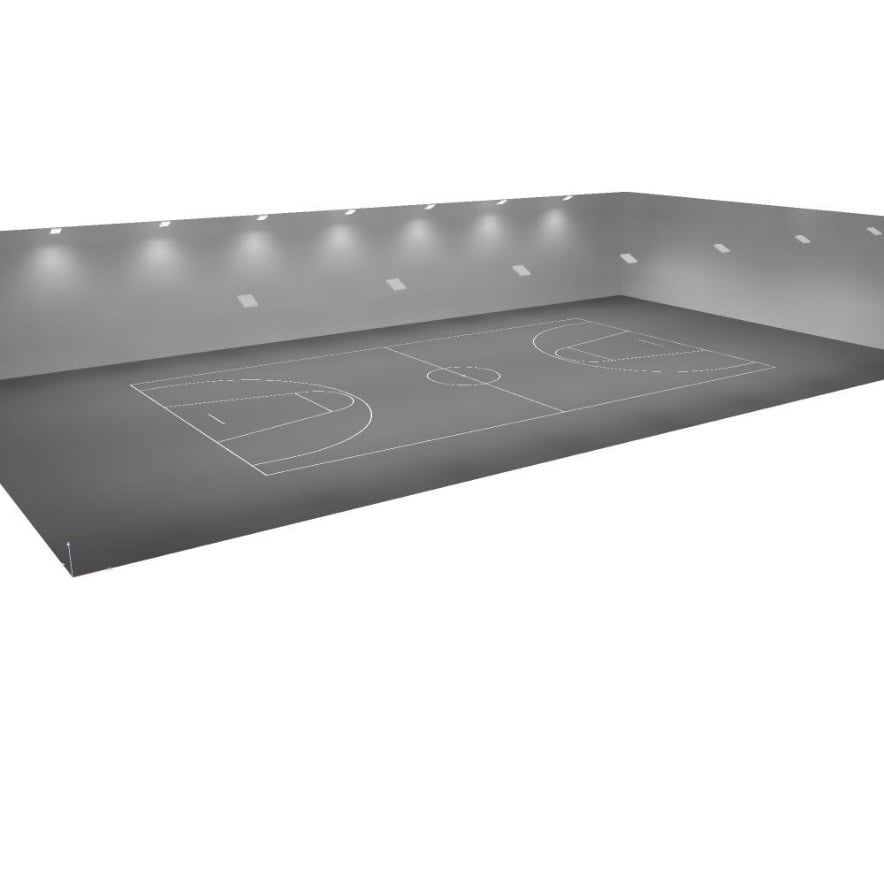

So sieht der Entwurf räumlich aus

Das 3D-Modell vermittelt, wie die Leuchten angeordnet sind und wie der gesamte Raum aussieht. Es entspricht den tatsächlichen Abmessungen der Halle und der realen Position der Leuchten aus der Berechnung.

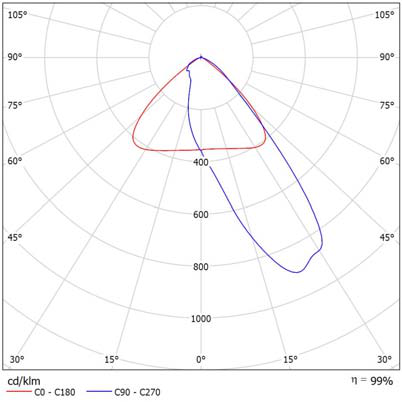

Die Lichtstärkeverteilung – wie die Leuchte ihr Licht „wirft“

Dieses Polardiagramm ist der Fingerabdruck der Leuchte. Es zeigt, in welche Winkel und wie stark sie ihr Licht abgibt – je weiter die Kurve vom Mittelpunkt entfernt ist, desto mehr Licht geht in diese Richtung. Genau die Form entscheidet, ob das Licht gezielt auf die Fläche fällt oder unnötig in die Umgebung und den Spielern in die Augen streut.

Deshalb geht es nicht nur um Watt: Zwei Leuchten mit gleicher Leistung können ein völlig anderes Ergebnis liefern, je nachdem, wie sie das Licht verteilen. Gezieltere Optik bedeutet gleiche Beleuchtungsstärke mit weniger Leistung – also eine niedrigere Stromrechnung. Die Kurve stammt aus der realen Messung der Leuchte, mit der gerechnet wurde.

Die eingesetzte Leuchte

Die Berechnung arbeitet nicht mit „irgendeinem“ Licht, sondern mit einer konkreten Leuchte und ihren real gemessenen Daten: 14 LED-Strahler mit je 45.265 lm bei 300,6 W. Die gesamte Anlage liefert 633.710 lm und nimmt 4.208 W auf.

Die Lichtausbeute von 151 lm/W gibt an, wie viel Licht die Leuchte pro Watt liefert – und schlägt sich direkt in der Stromrechnung nieder. Bei guten LED-Leuchten ist sie heute hoch, und das ist der wichtigste Grund, warum sich der Umstieg auf LED lohnt. Passende Leuchten finden Sie unter LED-Beleuchtung für Sporthallen.

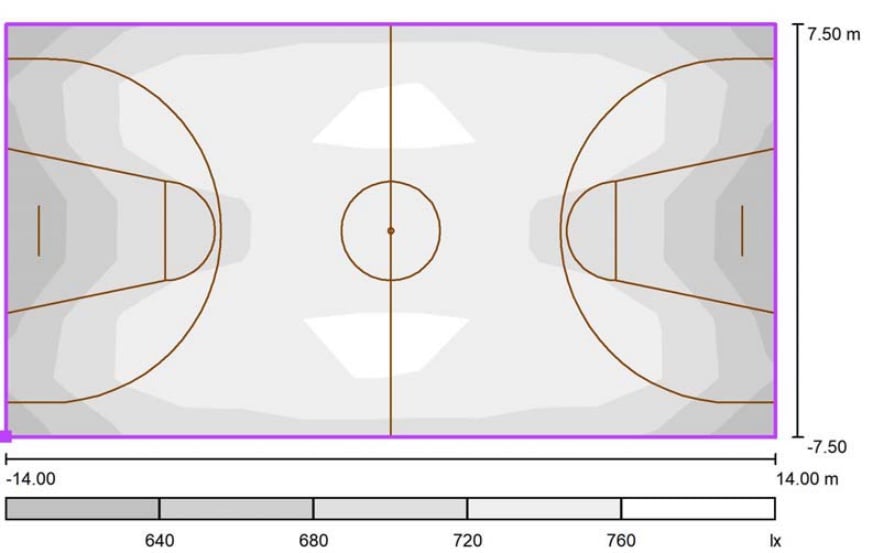

Dasselbe noch einmal in Graustufen

Dieselbe Fläche wie oben, aber ohne Farben – nur mit den berechneten Werten. Im Druck und für einen schnellen Zahlenvergleich liest sich das manchmal besser.

Was die einzelnen Größen bedeuten

Beleuchtungsstärke (Lux)

Wie viel Licht auf die Fläche fällt. Die Grundzahl, die sagt, wie gut man hier sieht.

Gleichmäßigkeit (U0)

Verhältnis von niedrigstem zu mittlerem Wert – wie ausgeglichen das Licht auf der Fläche ist. Je näher an 1, desto besser; 0,84 bedeutet, dass es nirgends ausgeprägte dunkle Stellen gibt.

Blendung (GR)

Wie stark das Licht beim Blick in Richtung der Leuchten blendet. Niedriger ist besser; wir planen so, dass sie möglichst gering bleibt.

Lichtausbeute (lm/W)

Wie viel Licht die Leuchte pro Watt abgibt. Ein höherer Wert bedeutet einen sparsameren Betrieb.

Wartungsfaktor

Berücksichtigt, dass Leuchten mit der Zeit etwas Leistung verlieren und verschmutzen. Dadurch gelten die Werte auch nach Jahren, nicht nur für neue Leuchten.

So entsteht eine solche Berechnung

Das ist keine Schätzung nach Augenmaß. Den realen Raum – Abmessungen und Höhe, aber auch die Reflexionsgrade von Wänden, Decke und Boden – übertragen wir in das Berechnungsprogramm DIALux und platzieren die Leuchten im Modell genau dort, wo sie hängen sollen. Das Programm berechnet anschließend anhand der real gemessenen fotometrischen Daten jeder Leuchte, wie viel Licht an jedem einzelnen Punkt des Messrasters ankommt.

Das Ergebnis vergleichen wir mit dem Zielniveau für die jeweilige Nutzung und optimieren die Anordnung. Die gesamte Berechnung enthält außerdem den Wartungsfaktor – eine Reserve dafür, dass Leuchten mit der Zeit etwas Leistung verlieren und verschmutzen. Die angegebenen Werte gelten deshalb auch nach Jahren im Betrieb, nicht nur am Tag der Installation.

Warum sich eine saubere Lichtplanung lohnt

Gut geplantes Licht ist mehr als „damit man etwas sieht“. In der Halle entscheidet es darüber, wie gespielt wird: Die Spieler sehen den Ball rechtzeitig, in gleicher Qualität auf der ganzen Fläche und ohne Blendung. Schlechtes Licht dagegen ermüdet die Augen, erhöht das Verletzungsrisiko und verdirbt Zuschauern das Erlebnis.

Und dann ist da das Geld. Der Umstieg auf sparsame LED-Leuchten mit gezielter Optik senkt den Verbrauch gegenüber alten Entladungslampen meist auf einen Bruchteil, die Leuchten arbeiten jahrelang wartungsarm, und dank der hohen Effizienz amortisiert sich die Investition schnell. Deshalb achten wir in der Planung nicht nur auf die Beleuchtungsstärke, sondern auch auf Leistung, Effizienz und Lebensdauer – damit Sie für Licht bezahlen und nicht für Wärme und Verluste.

Eine Studie wie diese gibt außerdem Sicherheit schon vor dem Kauf: Sie wissen vorab, wie viele Leuchten Sie brauchen, wo sie hinkommen und welche Beleuchtungsstärke und welcher Verbrauch sich ergeben – und Sie kaufen nicht mehr als nötig. Ändert sich etwas (andere Montagehöhe, anderer Lux-Wert, anderes Budget), rechnen wir neu und zeigen Varianten. Diese Studie haben wir als Beispiel erstellt; Ihre erstellen wir maßgeschneidert und kostenlos.

Häufige Fragen

Wie viele Leuchten brauche ich?

Genau so viele, wie die Berechnung für Ihre Fläche, Montagehöhe und Zielbeleuchtungsstärke ergibt – nicht mehr und nicht weniger. In diesem Entwurf waren es 14 Leuchten. Für Ihre Sporthalle rechnen wir es individuell.

Passt das in mein Budget?

Meistens ja – und oft günstiger als erwartet. Sparsame LED-Leuchten haben einen niedrigen Verbrauch und eine lange Lebensdauer, die Investition kommt über die Stromrechnung zurück. Gern rechnen wir auch eine Variante nach Ihrem Budget.

Wie lange dauert die Planung?

In der Regel erhalten Sie Lichtberechnung und Angebot innerhalb von 24 Stunden (werktags), nachdem uns Maße und Anforderungen vorliegen. Die Planung ist kostenlos und unverbindlich – und eine Grundlage, mit der Sie weiterarbeiten können.

Wie wir Beleuchtung planen

Wir planen nach Ihren Prioritäten – niedrigste Betriebskosten, höchste Lichtqualität oder schnelle Amortisation. Haben Sie keine Vorgabe, empfehlen wir die wirtschaftlichste Variante: eine ausgewogene Kombination aus Verbrauch, Preis, Lichtqualität und Effizienz. Immer mit dem Ziel, die Blendung so gering und die Gleichmäßigkeit so hoch wie möglich zu halten.

Lichtstudie · Halle

Eine mit DIALux überprüfte Lichtplanung. Unten lesen Sie für jede Stelle der Halle ab, wie viel Licht dort ankommt – und vor allem, warum.

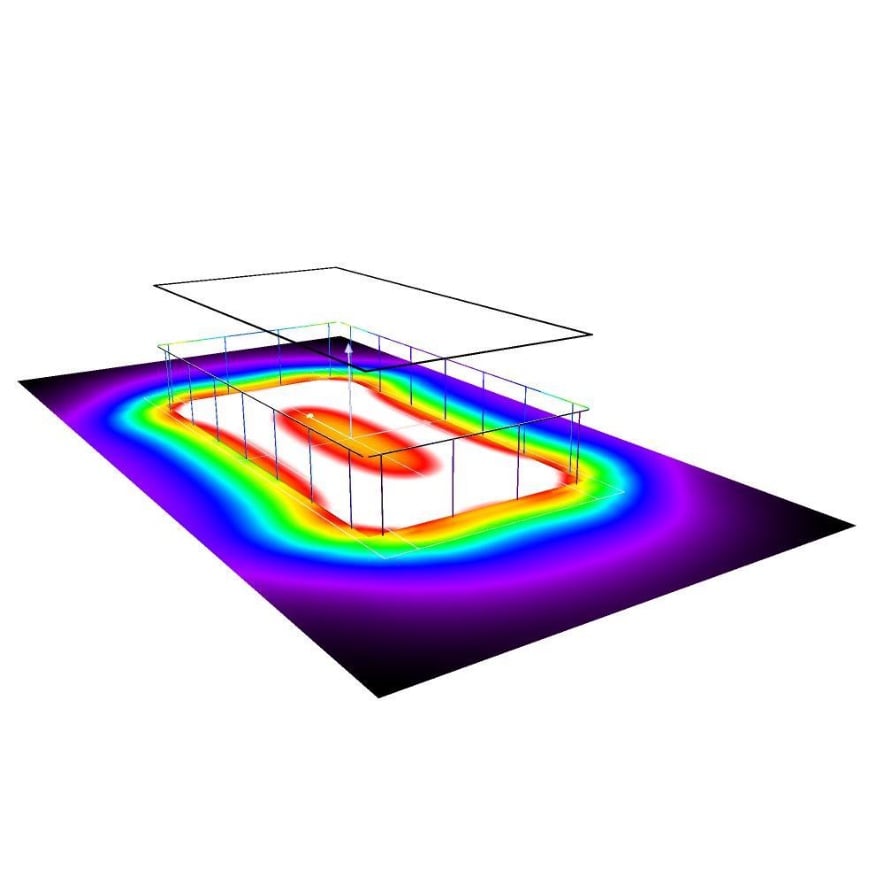

✓ Ziel erreicht: Die mittlere Beleuchtungsstärke liegt bei 521 lx bei einer Gleichmäßigkeit von 0,70 – das Licht ist auf der ganzen Fläche ausgeglichen, ohne dunkle Stellen.

Wie viel Licht ist das – und warum gerade so viel?

Die Beleuchtungsstärke wird in Lux (lx) gemessen und gibt an, wie viel Licht auf eine Fläche fällt. Zum Vergleich: Bei bedecktem Himmel sind es draußen etwa 1.000 lx, in einem üblichen Büro 500 lx, in einem Wohnzimmer am Abend kaum 100 lx. Für Innenräume gilt als grobe Orientierung: Lager und Warenumschlag etwa 150–300 lx, Fertigung und Montage etwa 500 lx, feine und präzise Arbeiten 750 lx und mehr. Wird die Halle für Sport genutzt, richtet sich der passende Wert nach Sportart und Spielniveau – die DIN EN 12193 unterscheidet dafür drei Beleuchtungsklassen.

Dieser Entwurf zielt auf 500 lx und erreicht rechnerisch 521 lx im Mittel über die gesamte Fläche. Entscheidend ist aber nicht nur der Mittelwert: Wären es an einer Stelle 800 und an einer anderen 200 lx, stimmt der Mittelwert – spielen kann man trotzdem nicht. Deshalb achten wir genauso auf die Gleichmäßigkeit (damit überall gleich gut zu sehen ist) und auf die Blendung (damit das Licht nicht in die Augen sticht). Alle drei Größen lösen wir gemeinsam schon in der Planung.

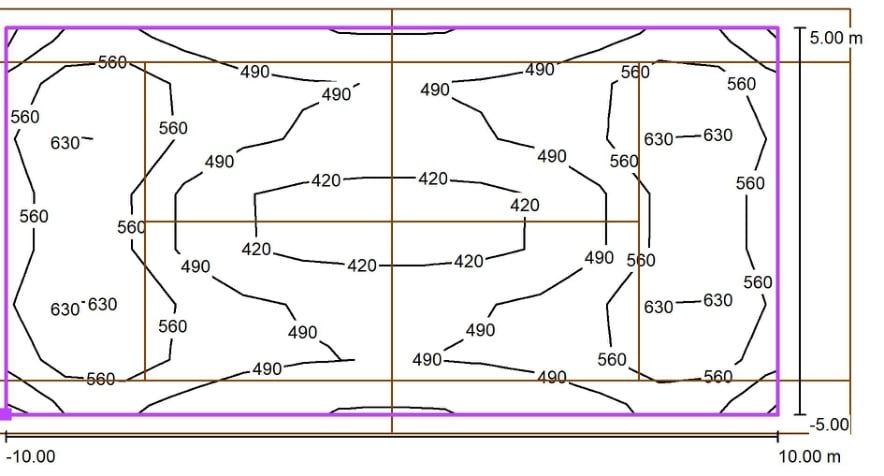

Lesen Sie die Beleuchtung an jeder Stelle ab

Das haben die wenigsten schon einmal gesehen: einen Grundriss der Fläche, auf dem jede Linie (Isolinie) Punkte gleicher Beleuchtungsstärke verbindet; die Zahlen daran sind Werte in Lux – genau wie Höhenlinien auf einer Wanderkarte. Wählen Sie eine beliebige Stelle in der Halle und lesen Sie ab, wie viel Licht dort laut Berechnung ankommt. Je weiter die Linien auseinanderliegen und je ausgeglichener die Werte, desto gleichmäßiger ist die Beleuchtung.

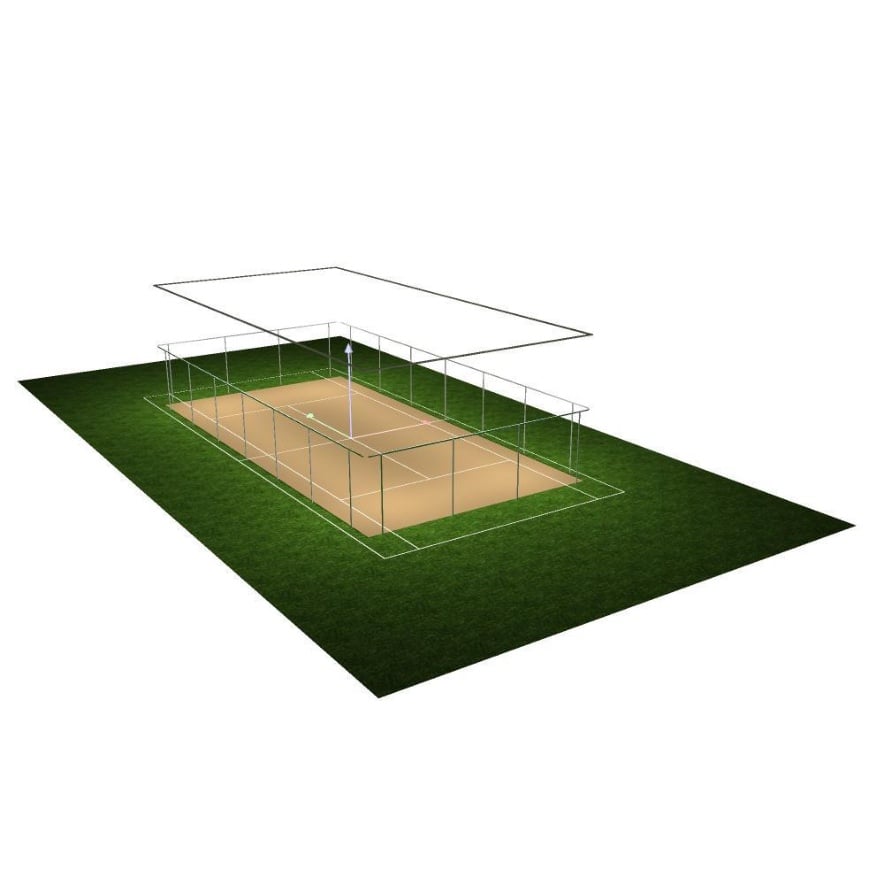

So sieht der Entwurf räumlich aus

Das 3D-Modell vermittelt, wie die Leuchten angeordnet sind und wie der gesamte Raum aussieht. Es entspricht den tatsächlichen Abmessungen der Halle und der realen Position der Leuchten aus der Berechnung.

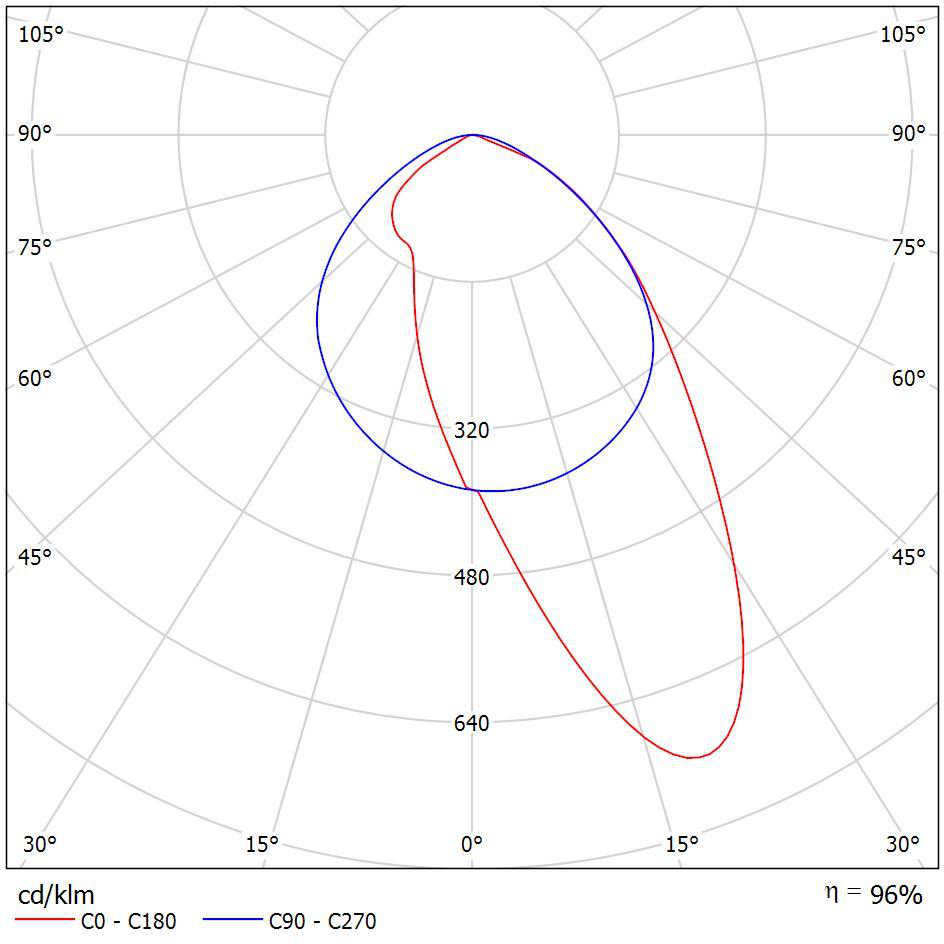

Die Lichtstärkeverteilung – wie die Leuchte ihr Licht „wirft“

Dieses Polardiagramm ist der Fingerabdruck der Leuchte. Es zeigt, in welche Winkel und wie stark sie ihr Licht abgibt – je weiter die Kurve vom Mittelpunkt entfernt ist, desto mehr Licht geht in diese Richtung. Genau die Form entscheidet, ob das Licht gezielt auf die Fläche fällt oder unnötig in die Umgebung und den Spielern in die Augen streut.

Deshalb geht es nicht nur um Watt: Zwei Leuchten mit gleicher Leistung können ein völlig anderes Ergebnis liefern, je nachdem, wie sie das Licht verteilen. Gezieltere Optik bedeutet gleiche Beleuchtungsstärke mit weniger Leistung – also eine niedrigere Stromrechnung. Die Kurve stammt aus der realen Messung der Leuchte, mit der gerechnet wurde.

Die eingesetzte Leuchte

Die Berechnung arbeitet nicht mit „irgendeinem“ Licht, sondern mit einer konkreten Leuchte und ihren real gemessenen Daten: 42 LED-Linearleuchten, abgehängt in 6 m Höhe, mit je 5.235 lm bei 30,8 W. Die gesamte Anlage liefert 219.870 lm und nimmt 1.294 W auf.

Die Lichtausbeute von 170 lm/W gibt an, wie viel Licht die Leuchte pro Watt liefert – und schlägt sich direkt in der Stromrechnung nieder. Bei guten LED-Leuchten ist sie heute hoch, und das ist der wichtigste Grund, warum sich der Umstieg auf LED lohnt. Passende Leuchten finden Sie unter LED-Beleuchtung für Sporthallen.

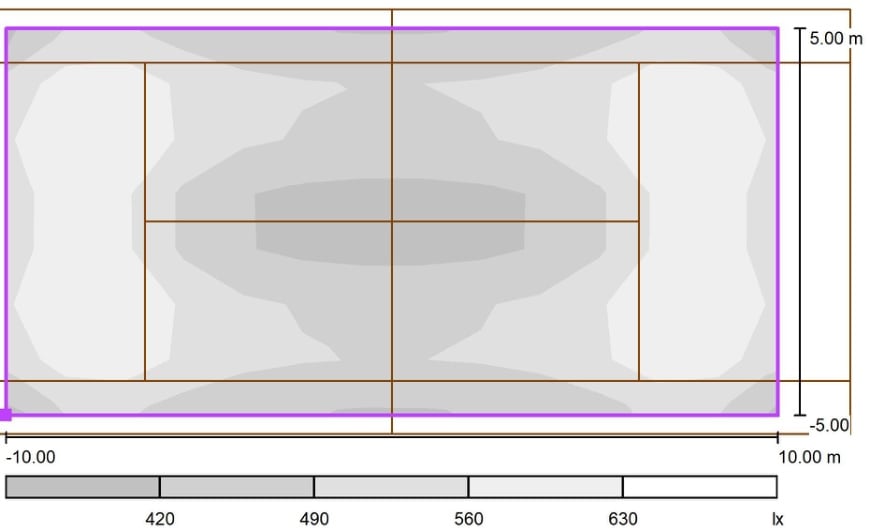

Dasselbe noch einmal in Graustufen

Dieselbe Fläche wie in der Falschfarbendarstellung, aber ohne Farben – nur mit den berechneten Werten. Im Druck und für einen schnellen Zahlenvergleich liest sich das manchmal besser.

Was die einzelnen Größen bedeuten

Beleuchtungsstärke (Lux)

Wie viel Licht auf die Fläche fällt. Die Grundzahl, die sagt, wie gut man hier sieht.

Gleichmäßigkeit (U0)

Verhältnis von niedrigstem zu mittlerem Wert – wie ausgeglichen das Licht auf der Fläche ist. Je näher an 1, desto besser; 0,70 bedeutet, dass es nirgends ausgeprägte dunkle Stellen gibt.

Blendung (GR)

Wie stark das Licht beim Blick in Richtung der Leuchten blendet. Niedriger ist besser; wir planen so, dass sie möglichst gering bleibt.

Lichtausbeute (lm/W)

Wie viel Licht die Leuchte pro Watt abgibt. Ein höherer Wert bedeutet einen sparsameren Betrieb.

Wartungsfaktor

Berücksichtigt, dass Leuchten mit der Zeit etwas Leistung verlieren und verschmutzen. Dadurch gelten die Werte auch nach Jahren, nicht nur für neue Leuchten.

So entsteht eine solche Berechnung

Das ist keine Schätzung nach Augenmaß. Den realen Raum – Abmessungen und Höhe, aber auch die Reflexionsgrade von Wänden, Decke und Boden – übertragen wir in das Berechnungsprogramm DIALux und platzieren die Leuchten im Modell genau dort, wo sie hängen sollen. Das Programm berechnet anschließend anhand der real gemessenen fotometrischen Daten jeder Leuchte, wie viel Licht an jedem einzelnen Punkt des Messrasters ankommt.

Das Ergebnis vergleichen wir mit dem Zielniveau für die jeweilige Nutzung und optimieren die Anordnung. Die gesamte Berechnung enthält außerdem den Wartungsfaktor – eine Reserve dafür, dass Leuchten mit der Zeit etwas Leistung verlieren und verschmutzen. Die angegebenen Werte gelten deshalb auch nach Jahren im Betrieb, nicht nur am Tag der Installation.

Warum sich eine saubere Lichtplanung lohnt

Gut geplantes Licht ist mehr als „damit man etwas sieht“. In der Halle entscheidet es darüber, wie gespielt wird: Die Spieler sehen den Ball rechtzeitig, in gleicher Qualität auf der ganzen Fläche und ohne Blendung. Schlechtes Licht dagegen ermüdet die Augen, erhöht das Verletzungsrisiko und verdirbt Zuschauern das Erlebnis.

Und dann ist da das Geld. Der Umstieg auf sparsame LED-Leuchten mit gezielter Optik senkt den Verbrauch gegenüber alten Entladungslampen meist auf einen Bruchteil, die Leuchten arbeiten jahrelang wartungsarm, und dank der hohen Effizienz amortisiert sich die Investition schnell. Deshalb achten wir in der Planung nicht nur auf die Beleuchtungsstärke, sondern auch auf Leistung, Effizienz und Lebensdauer – damit Sie für Licht bezahlen und nicht für Wärme und Verluste.

Eine Studie wie diese gibt außerdem Sicherheit schon vor dem Kauf: Sie wissen vorab, wie viele Leuchten Sie brauchen, wo sie hinkommen und welche Beleuchtungsstärke und welcher Verbrauch sich ergeben – und Sie kaufen nicht mehr als nötig. Ändert sich etwas (andere Montagehöhe, anderer Lux-Wert, anderes Budget), rechnen wir neu und zeigen Varianten. Diese Studie haben wir als Beispiel erstellt; Ihre erstellen wir maßgeschneidert und kostenlos.

Häufige Fragen

Wie viele Leuchten brauche ich?

Genau so viele, wie die Berechnung für Ihre Fläche, Montagehöhe und Zielbeleuchtungsstärke ergibt – nicht mehr und nicht weniger. In diesem Entwurf waren es 42 Leuchten. Für Ihre Halle rechnen wir es individuell.

Passt das in mein Budget?

Meistens ja – und oft günstiger als erwartet. Sparsame LED-Leuchten haben einen niedrigen Verbrauch und eine lange Lebensdauer, die Investition kommt über die Stromrechnung zurück. Gern rechnen wir auch eine Variante nach Ihrem Budget.

Wie lange dauert die Planung?

In der Regel erhalten Sie Lichtberechnung und Angebot innerhalb von 24 Stunden (werktags), nachdem uns Maße und Anforderungen vorliegen. Die Planung ist kostenlos und unverbindlich – und eine Grundlage, mit der Sie weiterarbeiten können.

Wie wir Beleuchtung planen

Wir planen nach Ihren Prioritäten – niedrigste Betriebskosten, höchste Lichtqualität oder schnelle Amortisation. Haben Sie keine Vorgabe, empfehlen wir die wirtschaftlichste Variante: eine ausgewogene Kombination aus Verbrauch, Preis, Lichtqualität und Effizienz. Immer mit dem Ziel, die Blendung so gering und die Gleichmäßigkeit so hoch wie möglich zu halten.

Lichtstudie · Fußballstadion

Eine mit DIALux überprüfte Lichtplanung. Unten lesen Sie für jede Stelle des Spielfelds ab, wie viel Licht dort ankommt – und vor allem, warum.

✓ Ziel erreicht: Die mittlere Beleuchtungsstärke liegt bei 555 lx bei einer Gleichmäßigkeit von 0,79 – das Licht ist auf der ganzen Fläche ausgeglichen, ohne dunkle Stellen.

Wie viel Licht ist das – und warum gerade so viel?

Die Beleuchtungsstärke wird in Lux (lx) gemessen und gibt an, wie viel Licht auf eine Fläche fällt. Zum Vergleich: Bei bedecktem Himmel sind es draußen etwa 1.000 lx, in einem üblichen Büro 500 lx, in einem Wohnzimmer am Abend kaum 100 lx. Beim Fußball richtet sich der Wert nach dem Anspruch: Für normales Training reichen etwa 200 lx, Wettkampfspiele ohne Fernsehübertragung brauchen rund 500 lx, Spiele mit TV-Übertragung bereits 1.000–1.500 lx. Maßgeblich für die Beleuchtung von Sportstätten ist die DIN EN 12193.

Dieser Entwurf zielt auf 500 lx und erreicht rechnerisch 555 lx im Mittel über die gesamte Fläche. Entscheidend ist aber nicht nur der Mittelwert: Wären es an einer Stelle 800 und an einer anderen 200 lx, stimmt der Mittelwert – spielen kann man trotzdem nicht. Deshalb achten wir genauso auf die Gleichmäßigkeit (damit überall gleich gut zu sehen ist) und auf die Blendung (damit das Licht nicht in die Augen sticht). Alle drei Größen lösen wir gemeinsam schon in der Planung.

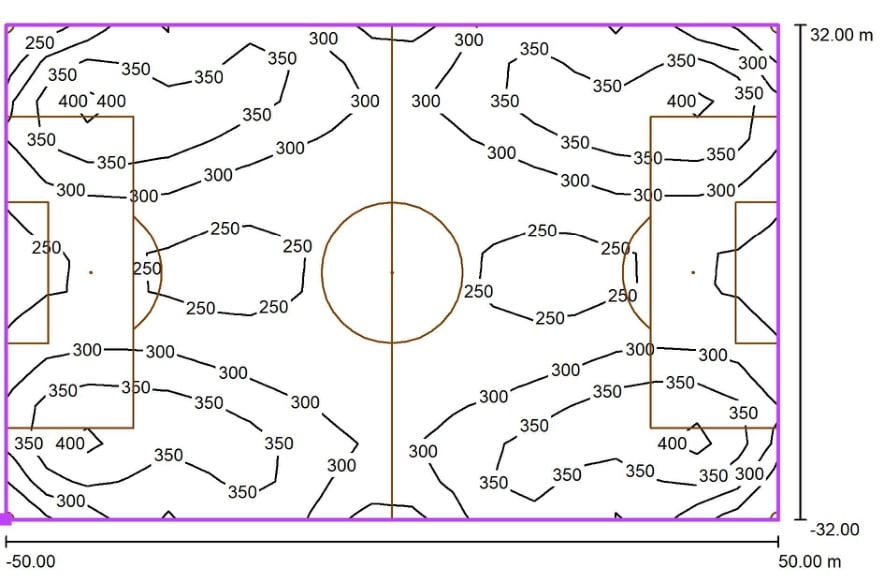

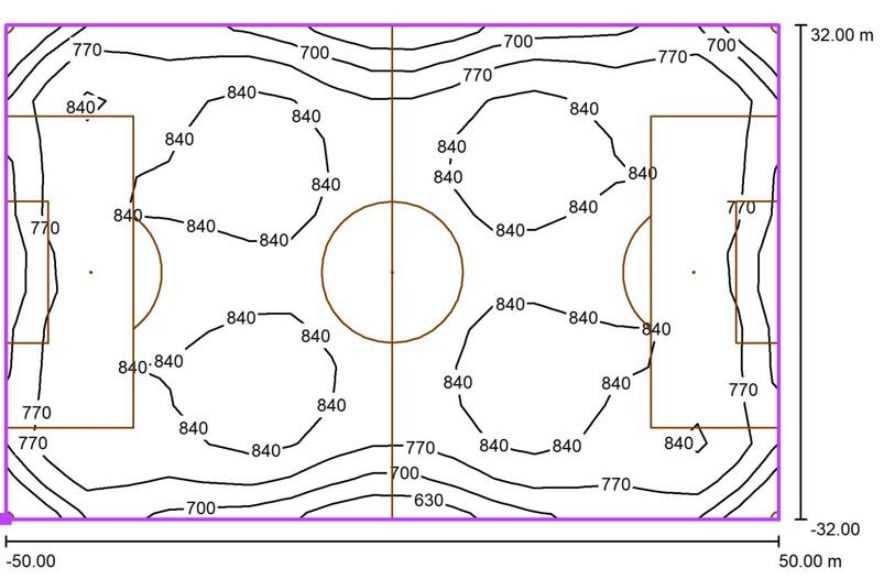

Lesen Sie die Beleuchtung an jeder Stelle ab

Das haben die wenigsten schon einmal gesehen: einen Grundriss der Fläche, auf dem jede Linie (Isolinie) Punkte gleicher Beleuchtungsstärke verbindet; die Zahlen daran sind Werte in Lux – genau wie Höhenlinien auf einer Wanderkarte. Wählen Sie eine beliebige Stelle auf dem Spielfeld und lesen Sie ab, wie viel Licht dort laut Berechnung ankommt. Je weiter die Linien auseinanderliegen und je ausgeglichener die Werte, desto gleichmäßiger ist die Beleuchtung.

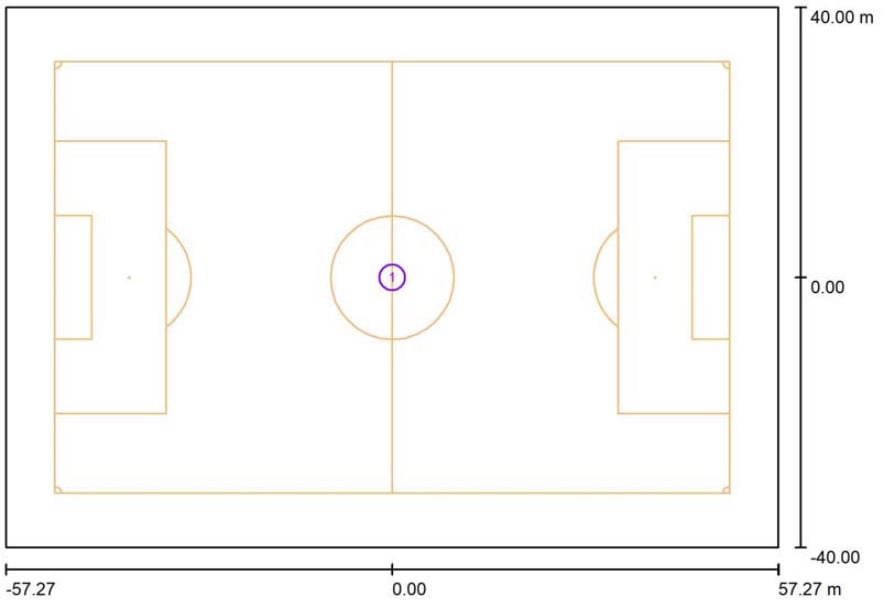

Wo die Leuchten stehen – und warum

Der Grundriss zeigt die Anordnung der einzelnen Leuchten – in diesem Entwurf an vier Eckmasten mit 24 m Höhe. Anordnung und vor allem Ausrichtung entscheiden über alles Wesentliche: über die Gleichmäßigkeit, darüber, wie viel Licht neben die Fläche fällt und verloren geht, und über die Blendung. Deshalb werden Position und Neigung der Leuchten in der Berechnung so lange optimiert, bis das Ergebnis stimmt.

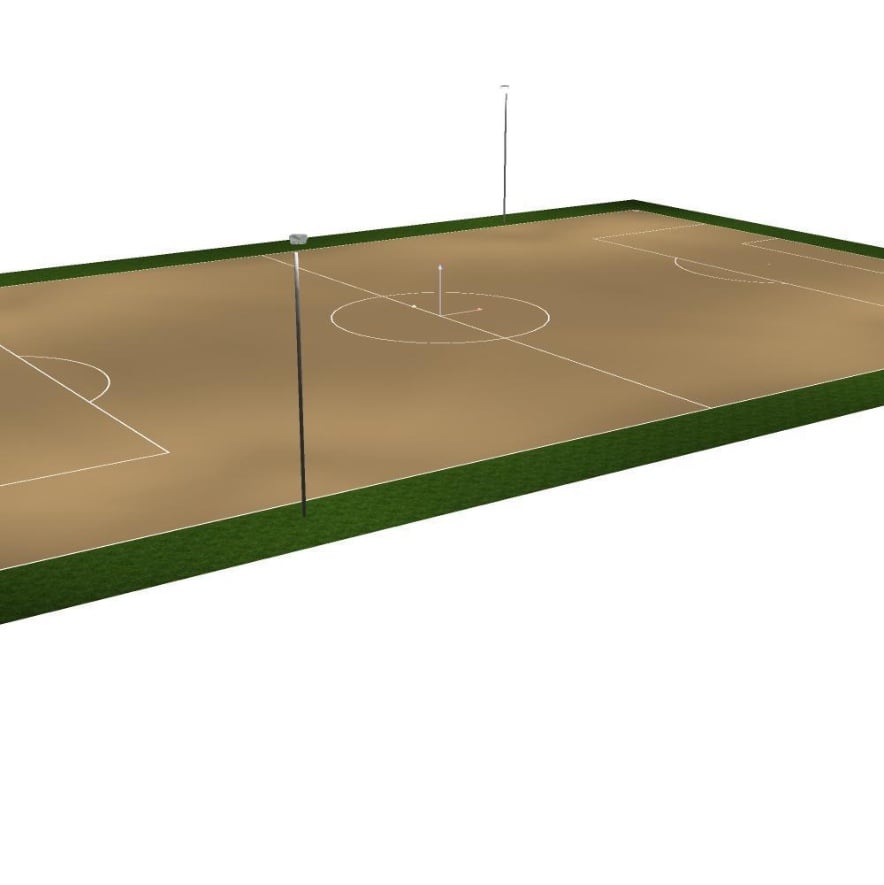

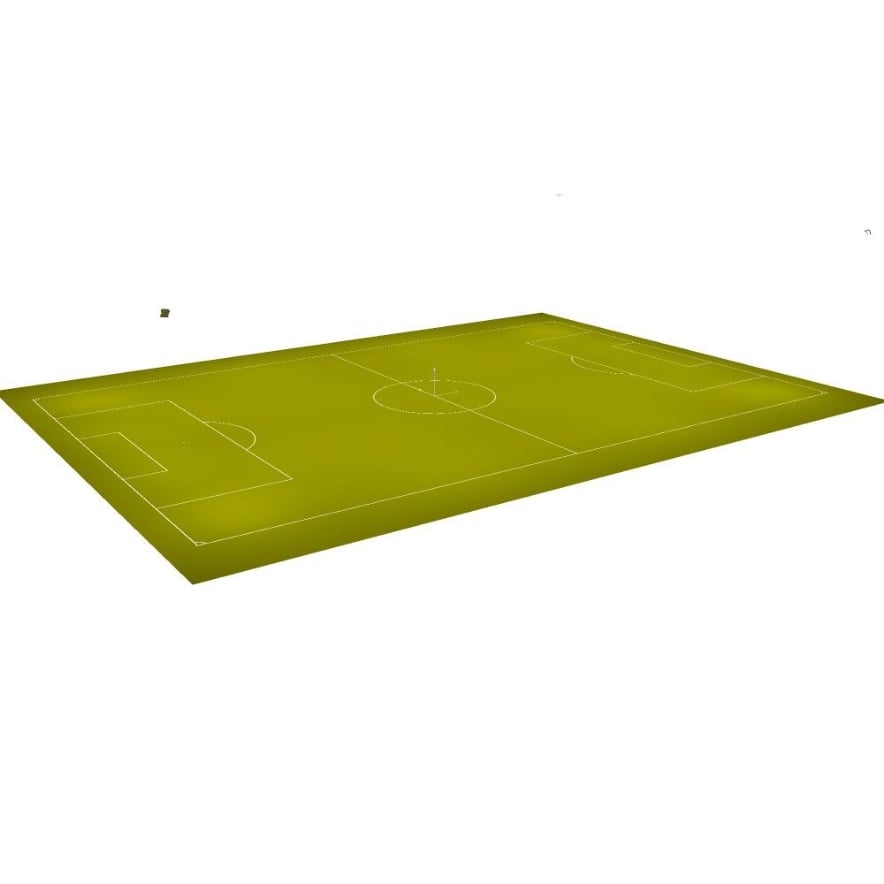

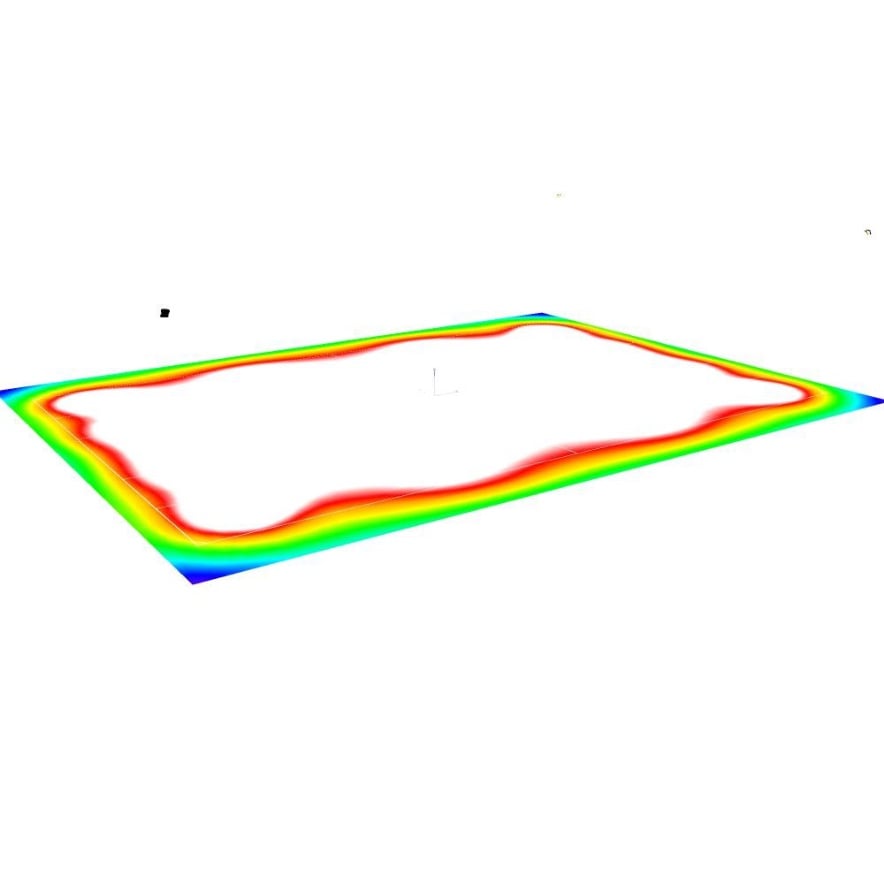

So sieht der Entwurf räumlich aus

Das 3D-Modell vermittelt, wie die Leuchten angeordnet sind und wie die gesamte Anlage aussieht. Es entspricht den tatsächlichen Abmessungen des Spielfelds und der realen Position der Leuchten aus der Berechnung.

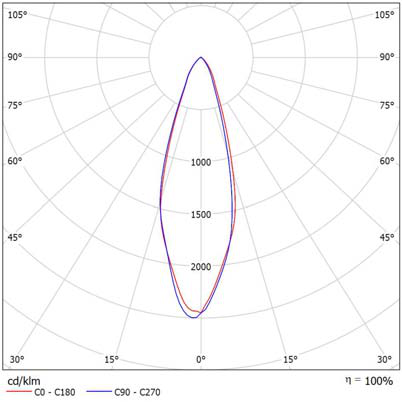

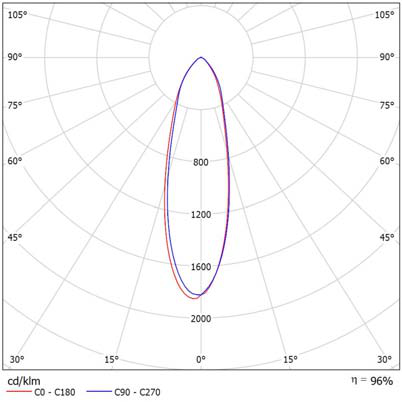

Die Lichtstärkeverteilung – wie die Leuchte ihr Licht „wirft“

Dieses Polardiagramm ist der Fingerabdruck der Leuchte. Es zeigt, in welche Winkel und wie stark sie ihr Licht abgibt – je weiter die Kurve vom Mittelpunkt entfernt ist, desto mehr Licht geht in diese Richtung. Genau die Form entscheidet, ob das Licht gezielt auf die Fläche fällt oder unnötig in die Umgebung und den Spielern in die Augen streut.

Deshalb geht es nicht nur um Watt: Zwei Leuchten mit gleicher Leistung können ein völlig anderes Ergebnis liefern, je nachdem, wie sie das Licht verteilen. Gezieltere Optik bedeutet gleiche Beleuchtungsstärke mit weniger Leistung – also eine niedrigere Stromrechnung. Die Kurve stammt aus der realen Messung der Leuchte, mit der gerechnet wurde.

Blendung – damit das Licht nicht in die Augen sticht

Im Sport ist Blendung ein zentrales Thema: Die Spieler verfolgen den Ball auch hoch in der Luft und blicken dabei direkt in Richtung der Strahler. Das Maß der Blendung beschreibt der Kennwert GR (Glare Rating) – je niedriger die Zahl, desto besser. In diesem Entwurf ergibt sich höchstens GR 44 – ein guter Wert für eine Flutlichtanlage, mit dem die Blendung im zulässigen Bereich bleibt.

Geringe Blendung ist kein Zufall – sie entsteht durch die richtige Wahl der Optik, der Masthöhe und der Neigung der Strahler. Deshalb sind die Leuchten auf die Spielfläche gerichtet und nicht in die Umgebung, und das Licht ist so „beschnitten“, dass es weder Spieler noch Zuschauer stört.

Die eingesetzte Leuchte

Die Berechnung arbeitet nicht mit „irgendeinem“ Licht, sondern mit einer konkreten Leuchte und ihren real gemessenen Daten – hier mit LED-Flutlichtstrahlern, deren Lichtstärkeverteilung die Kurve oben zeigt. Wie viele Strahler mit welcher Leistung Ihr Stadion braucht, ergibt sich aus der Berechnung für Ihre Anlage. Passende Strahler finden Sie unter LED-Beleuchtung für Stadien und LED-Beleuchtung für Sportplätze.

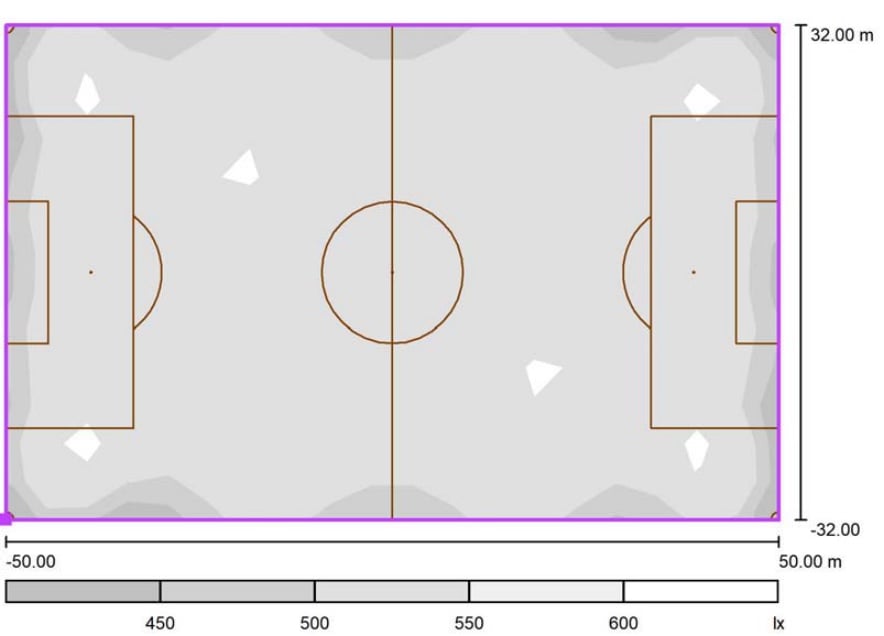

Dasselbe noch einmal in Graustufen

Dieselbe Fläche wie oben, aber ohne Farben – nur mit den berechneten Werten. Im Druck und für einen schnellen Zahlenvergleich liest sich das manchmal besser.

Was die einzelnen Größen bedeuten

Beleuchtungsstärke (Lux)

Wie viel Licht auf die Fläche fällt. Die Grundzahl, die sagt, wie gut man hier sieht.

Gleichmäßigkeit (U0)

Verhältnis von niedrigstem zu mittlerem Wert – wie ausgeglichen das Licht auf der Fläche ist. Je näher an 1, desto besser; 0,79 bedeutet, dass es nirgends ausgeprägte dunkle Stellen gibt.

Blendung (GR)

Wie stark das Licht beim Blick in Richtung der Leuchten blendet. Niedriger ist besser; wir planen so, dass sie möglichst gering bleibt.

Lichtausbeute (lm/W)

Wie viel Licht die Leuchte pro Watt abgibt. Ein höherer Wert bedeutet einen sparsameren Betrieb.

Wartungsfaktor

Berücksichtigt, dass Leuchten mit der Zeit etwas Leistung verlieren und verschmutzen. Dadurch gelten die Werte auch nach Jahren, nicht nur für neue Leuchten.

So entsteht eine solche Berechnung

Das ist keine Schätzung nach Augenmaß. Den realen Ort – Abmessungen, Masthöhen, aber auch die Reflexionsgrade der Flächen – übertragen wir in das Berechnungsprogramm DIALux und platzieren die Leuchten im Modell genau dort, wo sie montiert werden sollen. Das Programm berechnet anschließend anhand der real gemessenen fotometrischen Daten jeder Leuchte, wie viel Licht an jedem einzelnen Punkt des Messrasters ankommt.

Das Ergebnis vergleichen wir mit dem Zielniveau für die jeweilige Nutzung und optimieren die Anordnung. Die gesamte Berechnung enthält außerdem den Wartungsfaktor – eine Reserve dafür, dass Leuchten mit der Zeit etwas Leistung verlieren und verschmutzen. Die angegebenen Werte gelten deshalb auch nach Jahren im Betrieb, nicht nur am Tag der Installation.

Warum sich eine saubere Lichtplanung lohnt

Gut geplantes Licht ist mehr als „damit man etwas sieht“. Auf dem Spielfeld entscheidet es darüber, wie gespielt wird: Die Spieler sehen den Ball rechtzeitig, in gleicher Qualität auf der ganzen Fläche und ohne Blendung. Schlechtes Licht dagegen ermüdet die Augen, erhöht das Verletzungsrisiko und verdirbt Zuschauern das Erlebnis – auf der Tribüne wie bei einer Übertragung.

Und dann ist da das Geld. Der Umstieg auf sparsame LED-Leuchten mit gezielter Optik senkt den Verbrauch gegenüber alten Entladungslampen meist auf einen Bruchteil, die Leuchten arbeiten jahrelang wartungsarm, und dank der hohen Effizienz amortisiert sich die Investition schnell. Deshalb achten wir in der Planung nicht nur auf die Beleuchtungsstärke, sondern auch auf Leistung, Effizienz und Lebensdauer – damit Sie für Licht bezahlen und nicht für Wärme und Verluste.

Eine Studie wie diese gibt außerdem Sicherheit schon vor dem Kauf: Sie wissen vorab, wie viele Leuchten Sie brauchen, wo sie hinkommen und welche Beleuchtungsstärke und welcher Verbrauch sich ergeben – und Sie kaufen nicht mehr als nötig. Ändert sich etwas (andere Masthöhe, anderer Lux-Wert, anderes Budget), rechnen wir neu und zeigen Varianten. Diese Studie haben wir als Beispiel erstellt; Ihre erstellen wir maßgeschneidert und kostenlos.

Häufige Fragen

Wie viele Leuchten brauche ich?

Genau so viele, wie die Berechnung für Ihre Fläche, Masthöhe und Zielbeleuchtungsstärke ergibt – nicht mehr und nicht weniger. Für Ihren Platz rechnen wir die genaue Anzahl individuell.

Passt das in mein Budget?

Meistens ja – und oft günstiger als erwartet. Sparsame LED-Leuchten haben einen niedrigen Verbrauch und eine lange Lebensdauer, die Investition kommt über die Stromrechnung zurück. Gern rechnen wir auch eine Variante nach Ihrem Budget.

Wie lange dauert die Planung?

In der Regel erhalten Sie Lichtberechnung und Angebot innerhalb von 24 Stunden (werktags), nachdem uns Maße und Anforderungen vorliegen. Die Planung ist kostenlos und unverbindlich – und eine Grundlage, mit der Sie weiterarbeiten können.

Wie wir Beleuchtung planen

Wir planen nach Ihren Prioritäten – niedrigste Betriebskosten, höchste Lichtqualität oder schnelle Amortisation. Haben Sie keine Vorgabe, empfehlen wir die wirtschaftlichste Variante: eine ausgewogene Kombination aus Verbrauch, Preis, Lichtqualität und Effizienz. Immer mit dem Ziel, die Blendung so gering und die Gleichmäßigkeit so hoch wie möglich zu halten.

Lichtstudie · Fußballstadion

Eine mit DIALux überprüfte Lichtplanung. Unten lesen Sie für jede Stelle des Spielfelds ab, wie viel Licht dort ankommt – und vor allem, warum.

✓ Ziel erreicht: Die mittlere Beleuchtungsstärke liegt bei 229 lx bei einer Gleichmäßigkeit von 0,68 – das Licht ist auf der ganzen Fläche ausgeglichen, ohne dunkle Stellen.

Wie viel Licht ist das – und warum gerade so viel?

Die Beleuchtungsstärke wird in Lux (lx) gemessen und gibt an, wie viel Licht auf eine Fläche fällt. Zum Vergleich: Bei bedecktem Himmel sind es draußen etwa 1.000 lx, in einem üblichen Büro 500 lx, in einem Wohnzimmer am Abend kaum 100 lx. Beim Fußball hängt das nötige Niveau vom Anspruch ab: Für normales Training reichen etwa 200 lx, Wettkampfspiele ohne Fernsehübertragung brauchen rund 500 lx und Spiele mit TV-Übertragung bereits 1.000–1.500 lx.

Dieser Entwurf zielt auf 200 lx – also genau das Trainingsniveau – und erreicht rechnerisch 229 lx im Mittel über die gesamte Fläche. Entscheidend ist aber nicht nur der Mittelwert: Wären es an einer Stelle 800 und an einer anderen 200 lx, stimmt der Mittelwert – spielen kann man trotzdem nicht. Deshalb achten wir genauso auf die Gleichmäßigkeit (damit überall gleich gut zu sehen ist) und auf die Blendung (damit das Licht nicht in die Augen sticht). Alle drei Größen lösen wir gemeinsam schon in der Planung.

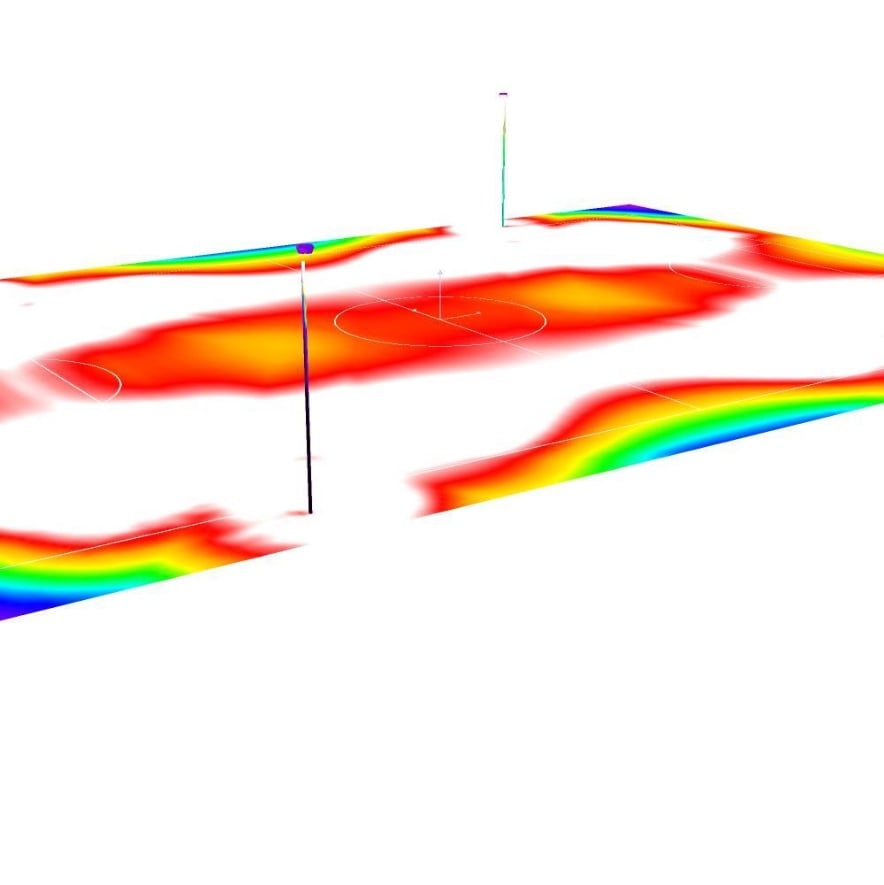

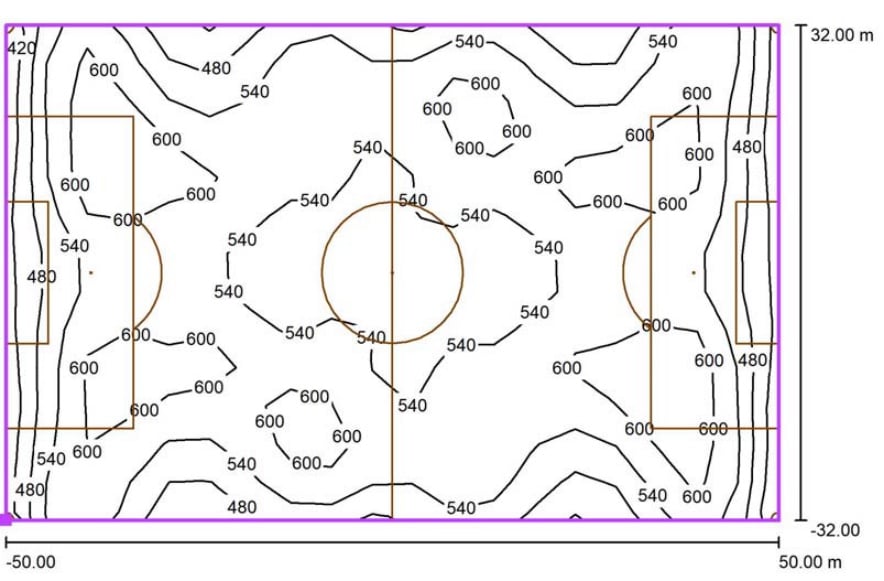

Lesen Sie die Beleuchtung an jeder Stelle ab

Das haben die wenigsten schon einmal gesehen: einen Grundriss der Fläche, auf dem jede Linie (Isolinie) Punkte gleicher Beleuchtungsstärke verbindet; die Zahlen daran sind Werte in Lux – genau wie Höhenlinien auf einer Wanderkarte. Wählen Sie eine beliebige Stelle auf dem Spielfeld und lesen Sie ab, wie viel Licht dort laut Berechnung ankommt. Je weiter die Linien auseinanderliegen und je ausgeglichener die Werte, desto gleichmäßiger ist die Beleuchtung.

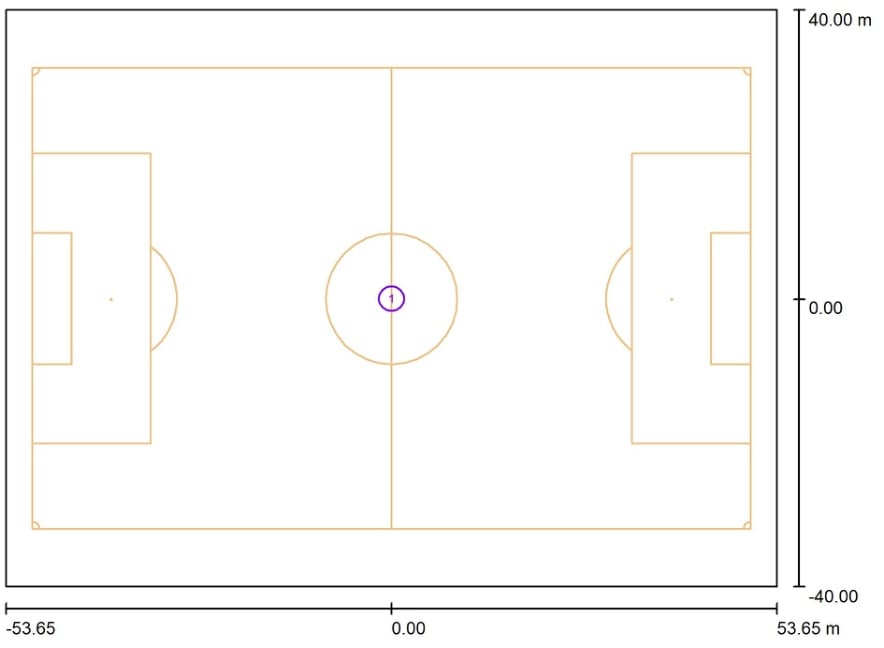

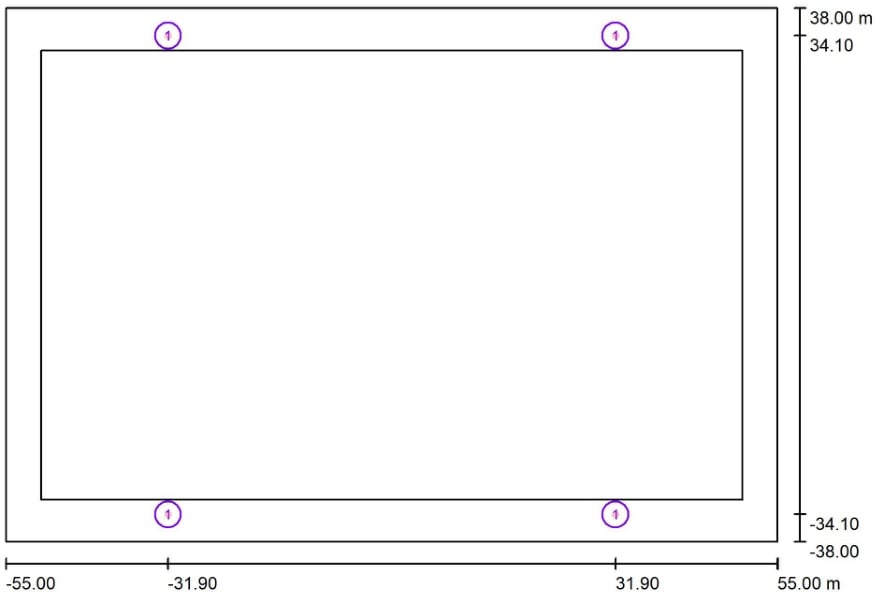

Wo die Leuchten stehen – und warum

Der Grundriss zeigt die Anordnung der einzelnen Leuchten über der Fläche. Anordnung und vor allem Ausrichtung entscheiden über alles Wesentliche: über die Gleichmäßigkeit, darüber, wie viel Licht neben die Fläche fällt und verloren geht, und über die Blendung. Deshalb werden Position und Neigung der Leuchten in der Berechnung so lange optimiert, bis das Ergebnis stimmt.

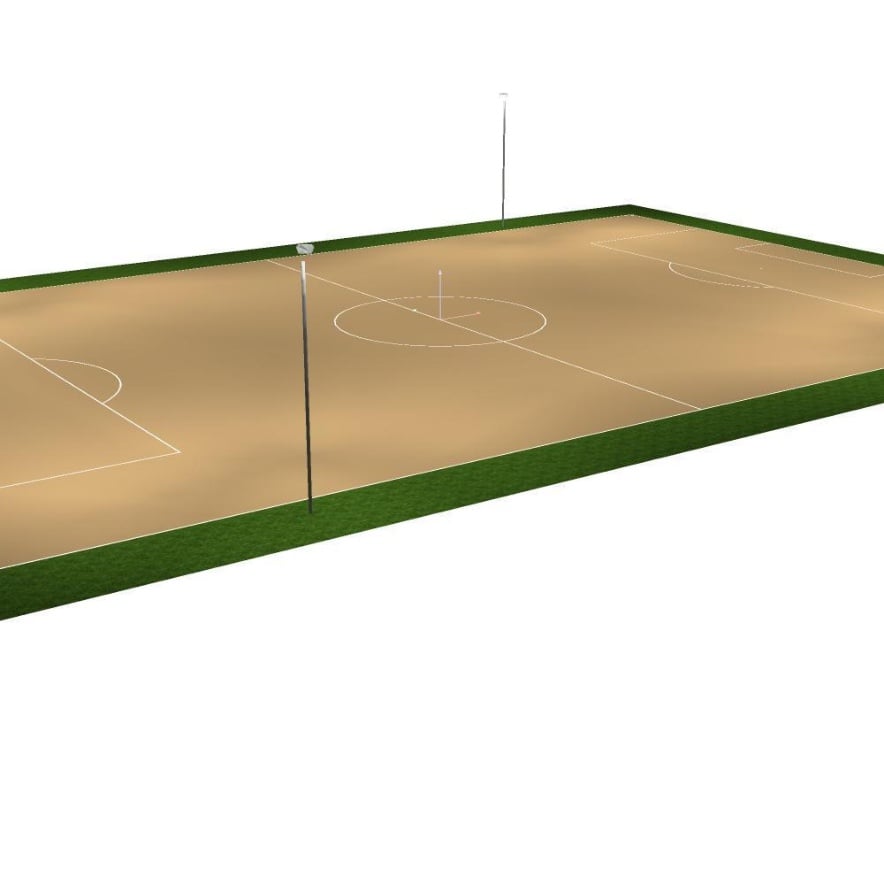

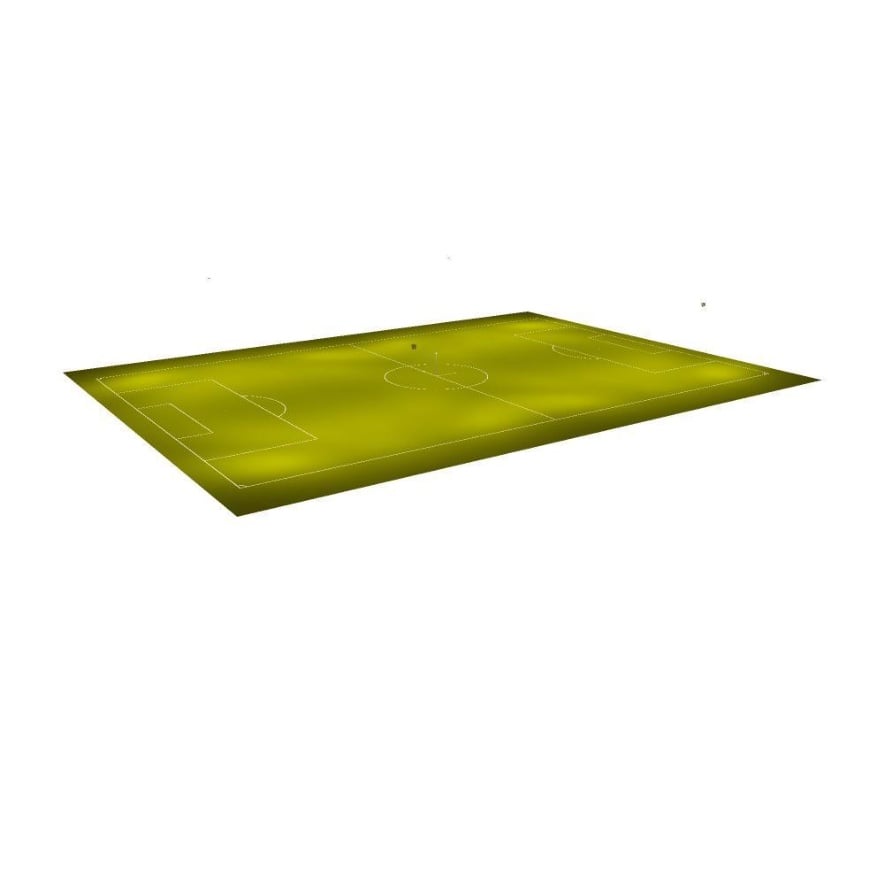

So sieht der Entwurf räumlich aus

Das 3D-Modell vermittelt, wie die Leuchten angeordnet sind und wie die gesamte Anlage aussieht. Es entspricht den tatsächlichen Abmessungen des Spielfelds und der realen Position der Leuchten aus der Berechnung.

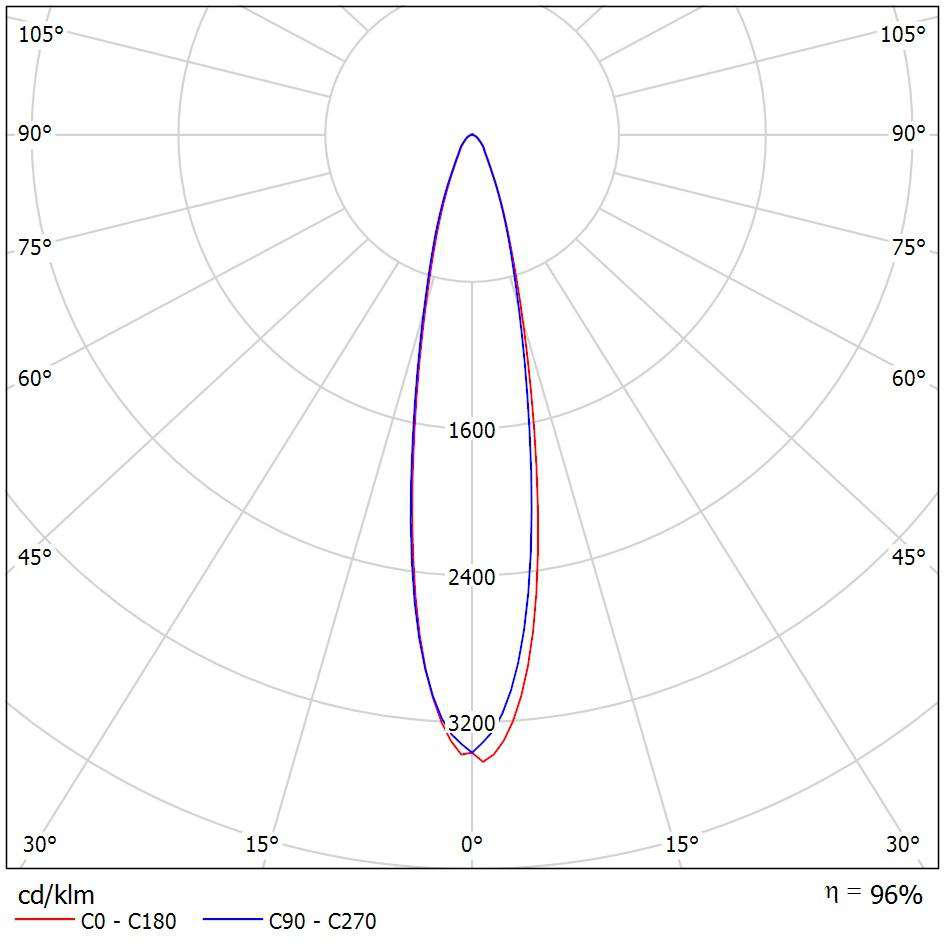

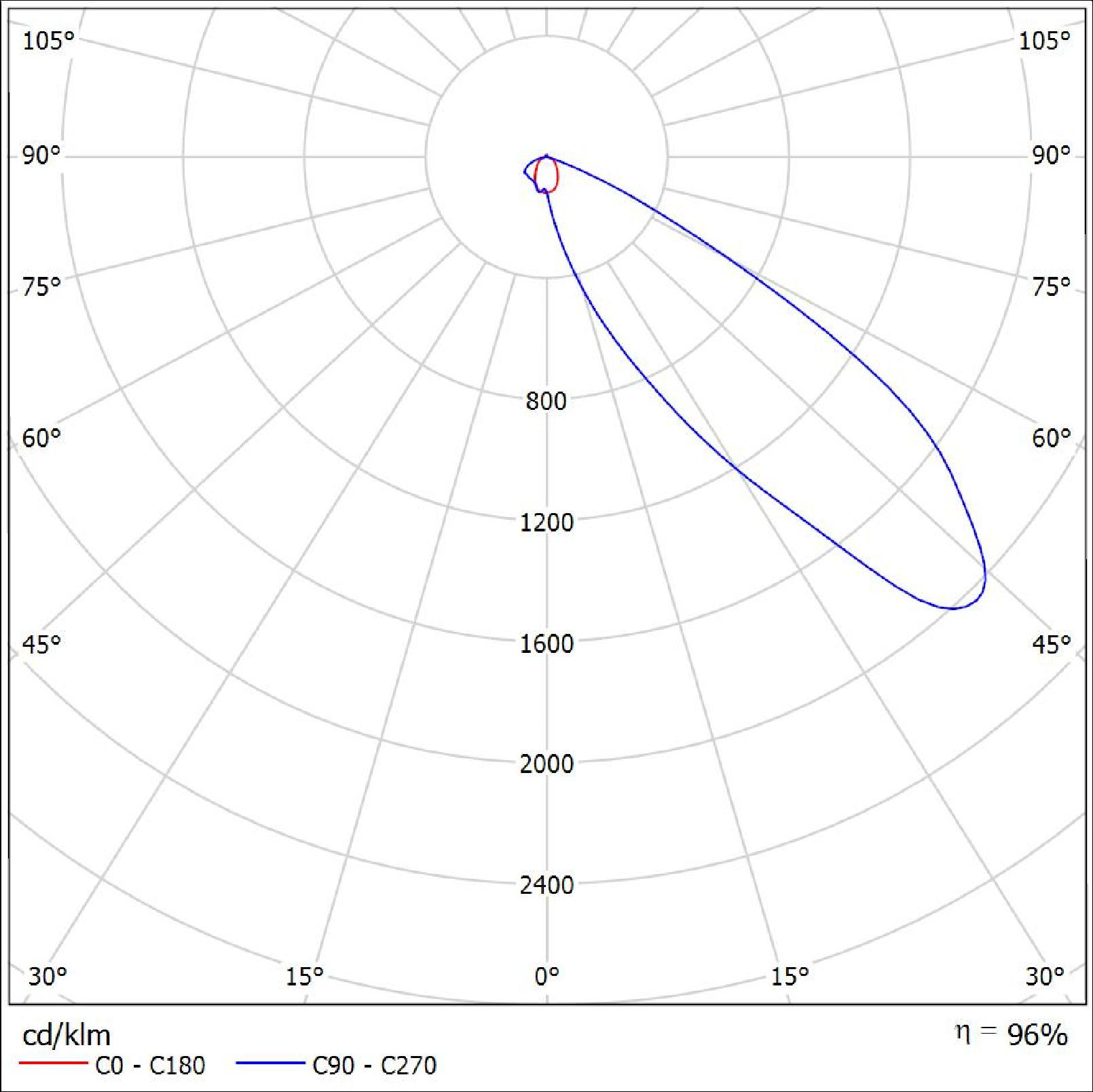

Die Lichtstärkeverteilung – wie die Leuchte ihr Licht „wirft“

Dieses Polardiagramm ist der Fingerabdruck der Leuchte. Es zeigt, in welche Winkel und wie stark sie ihr Licht abgibt – je weiter die Kurve vom Mittelpunkt entfernt ist, desto mehr Licht geht in diese Richtung. Genau die Form entscheidet, ob das Licht gezielt auf die Fläche fällt oder unnötig in die Umgebung und den Spielern in die Augen streut.

Deshalb geht es nicht nur um Watt: Zwei Leuchten mit gleicher Leistung können ein völlig anderes Ergebnis liefern, je nachdem, wie sie das Licht verteilen. Gezieltere Optik bedeutet gleiche Beleuchtungsstärke mit weniger Leistung – also eine niedrigere Stromrechnung. Die Kurve stammt aus der realen Messung der Leuchte, mit der gerechnet wurde.

Blendung – damit das Licht nicht in die Augen sticht

Im Sport ist Blendung ein zentrales Thema: Der Spieler verfolgt den Ball in der Luft – und blickt dabei direkt in Richtung der Leuchten. Bewertet wird die Blendung mit dem Kennwert GR (Glare Rating), den auch die DIN EN 12193 für Sportanlagen im Freien verwendet – je niedriger die Zahl, desto besser. In diesem Entwurf liegt der Höchstwert bei GR 48 und damit im zulässigen Bereich: Die Spieler werden nicht störend geblendet.

Dass die Blendung begrenzt bleibt, ist kein Zufall – es ist das Ergebnis der richtigen Optik sowie der passenden Höhe und Neigung der Leuchten. Deshalb zielen die Strahler auf das Spielfeld und nicht in die Umgebung, und das Licht ist so „beschnitten“, dass es weder Spieler noch Zuschauer stört.

Die eingesetzte Leuchte

Die Berechnung arbeitet nicht mit „irgendeinem“ Licht, sondern mit einer konkreten Leuchte und ihren real gemessenen Daten: 16 LED-Flutlichtstrahler mit je 106.942 lm bei 601 W. Die gesamte Anlage liefert 1.711.072 lm und nimmt 9.616 W auf.

Die Lichtausbeute von 178 lm/W gibt an, wie viel Licht die Leuchte pro Watt liefert – und schlägt sich direkt in der Stromrechnung nieder. Bei guten LED-Leuchten ist sie heute hoch, und das ist der wichtigste Grund, warum sich der Umstieg auf LED lohnt. Passende Strahler finden Sie unter LED-Beleuchtung für Trainingsplätze und LED-Beleuchtung für Sportplätze.

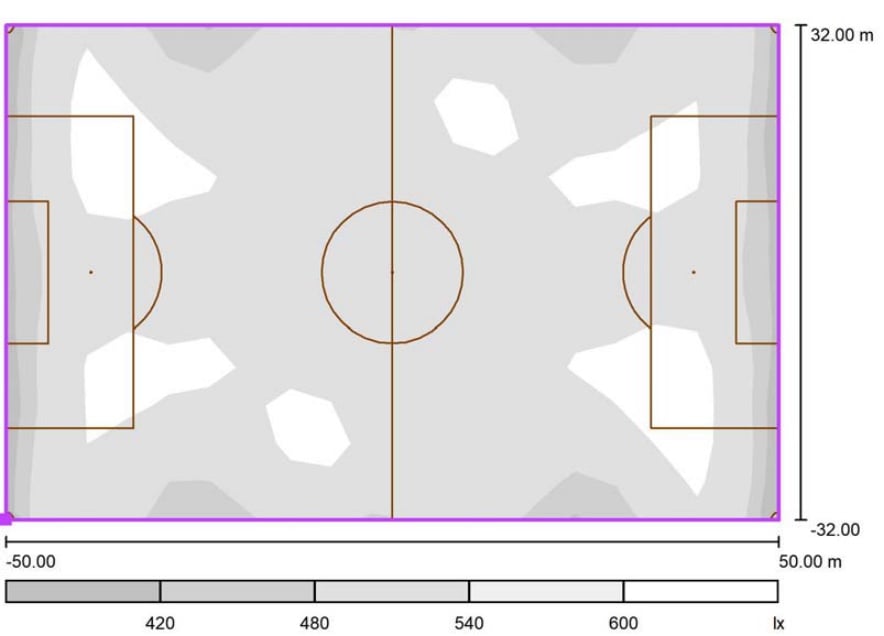

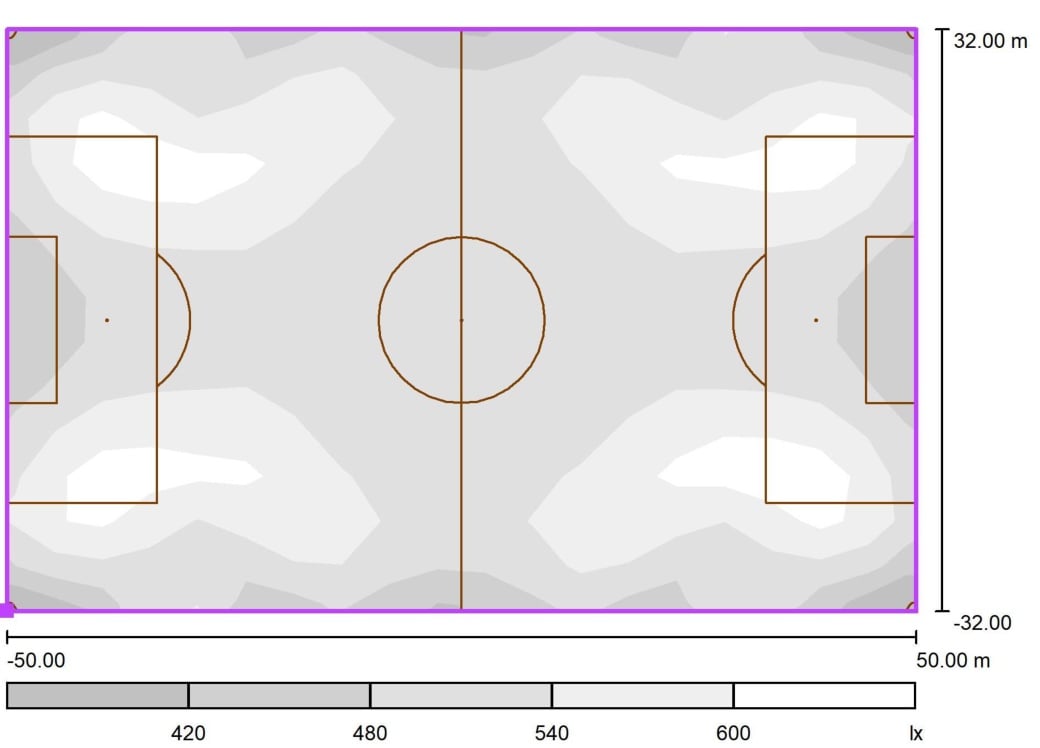

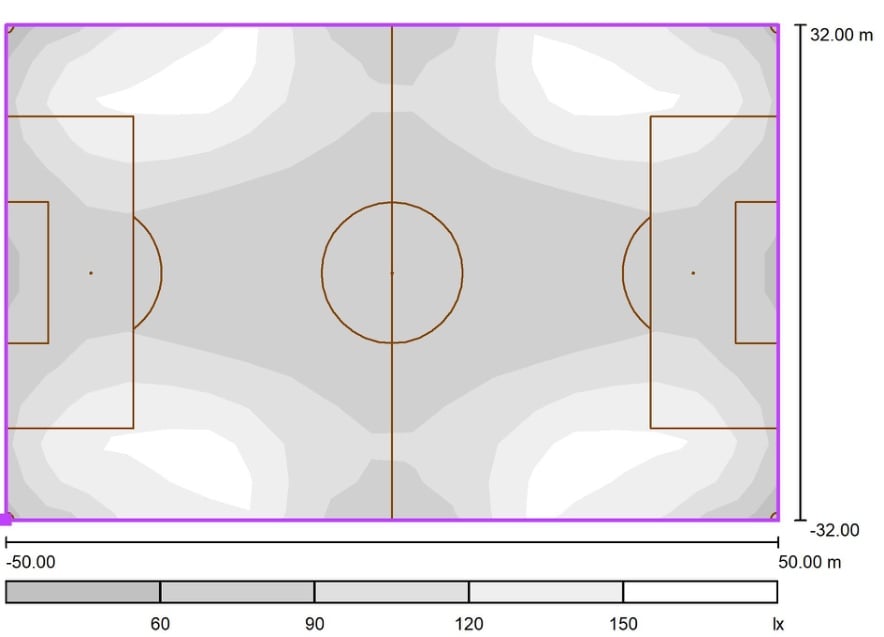

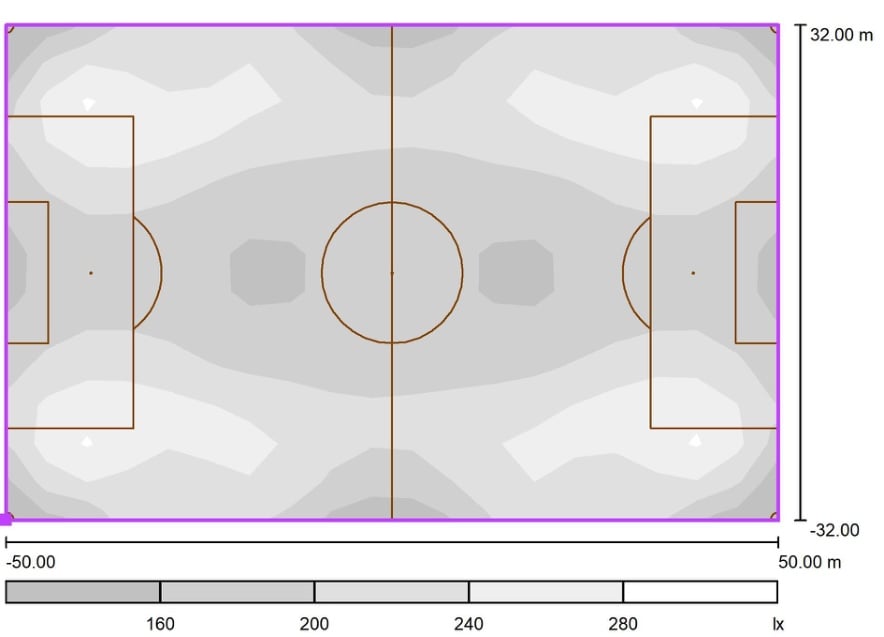

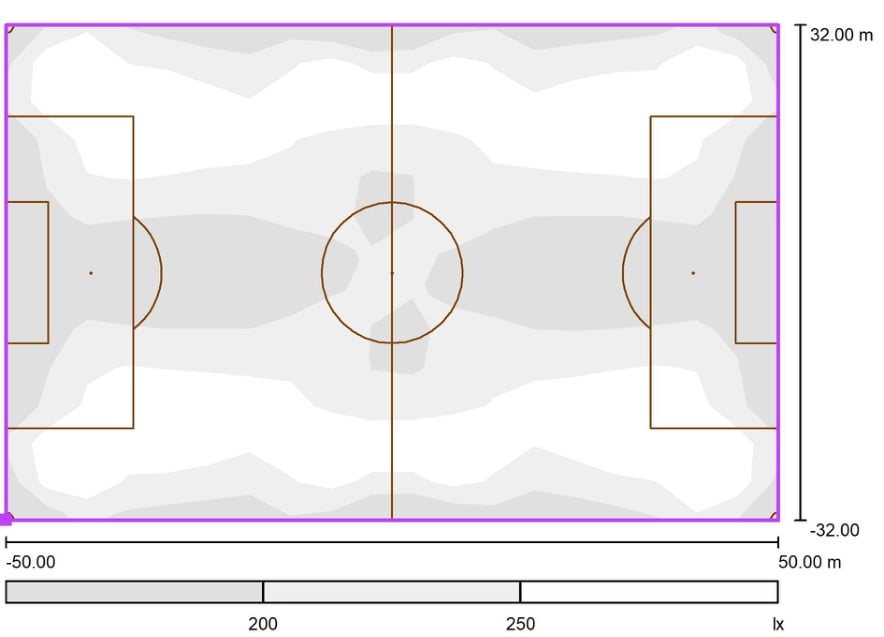

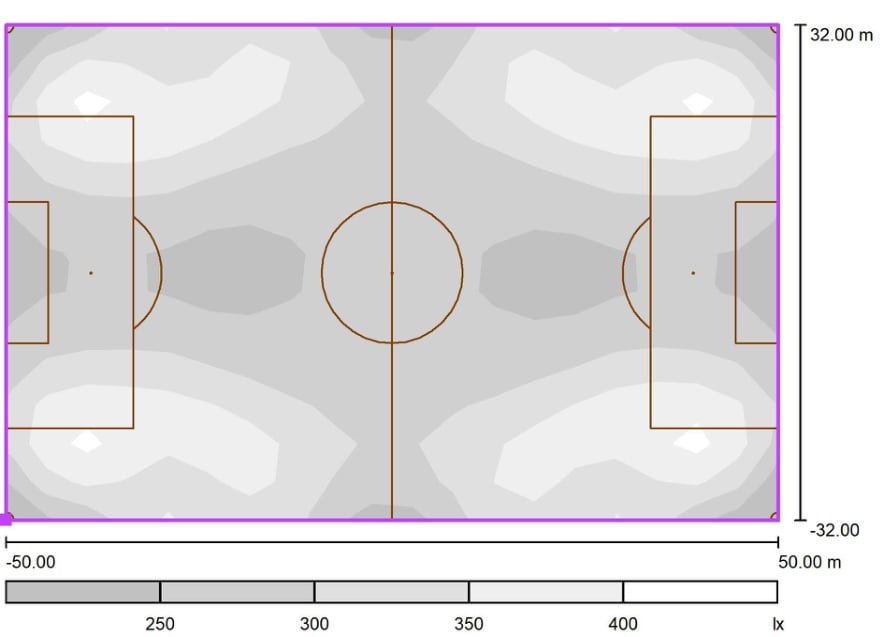

Dasselbe noch einmal in Graustufen

Dieselbe Fläche wie in der Falschfarbendarstellung, aber ohne Farben – nur mit den berechneten Werten. Im Druck und für einen schnellen Zahlenvergleich liest sich das manchmal besser.

Was die einzelnen Größen bedeuten

Beleuchtungsstärke (Lux)

Wie viel Licht auf die Fläche fällt. Die Grundzahl, die sagt, wie gut man hier sieht.

Gleichmäßigkeit (U0)

Verhältnis von niedrigstem zu mittlerem Wert – wie ausgeglichen das Licht auf der Fläche ist. Je näher an 1, desto besser; 0,68 bedeutet, dass es nirgends ausgeprägte dunkle Stellen gibt.

Blendung (GR)

Wie stark das Licht beim Blick in Richtung der Leuchten blendet. Niedriger ist besser; wir planen so, dass sie möglichst gering bleibt.

Lichtausbeute (lm/W)

Wie viel Licht die Leuchte pro Watt abgibt. Ein höherer Wert bedeutet einen sparsameren Betrieb.

Wartungsfaktor

Berücksichtigt, dass Leuchten mit der Zeit etwas Leistung verlieren und verschmutzen. Dadurch gelten die Werte auch nach Jahren, nicht nur für neue Leuchten.

So entsteht eine solche Berechnung

Das ist keine Schätzung nach Augenmaß. Den realen Ort – Abmessungen, Masthöhen, aber auch die Reflexionsgrade der Flächen – übertragen wir in das Berechnungsprogramm DIALux und platzieren die Leuchten im Modell genau dort, wo sie montiert werden sollen. Das Programm berechnet anschließend anhand der real gemessenen fotometrischen Daten jeder Leuchte, wie viel Licht an jedem einzelnen Punkt des Messrasters ankommt.

Das Ergebnis vergleichen wir mit dem Zielniveau für die jeweilige Nutzung und optimieren die Anordnung. Die gesamte Berechnung enthält außerdem den Wartungsfaktor – eine Reserve dafür, dass Leuchten mit der Zeit etwas Leistung verlieren und verschmutzen. Die angegebenen Werte gelten deshalb auch nach Jahren im Betrieb, nicht nur am Tag der Installation.

Warum sich eine saubere Lichtplanung lohnt

Gut geplantes Licht ist mehr als „damit man etwas sieht“. Im Stadion entscheidet es darüber, wie gespielt wird: Die Spieler sehen den Ball rechtzeitig, in gleicher Qualität auf dem ganzen Spielfeld und ohne Blendung. Schlechtes Licht dagegen ermüdet die Augen, erhöht das Verletzungsrisiko und verdirbt den Zuschauern im Stadion und vor dem Bildschirm das Erlebnis.

Und dann ist da das Geld. Der Umstieg auf sparsame LED-Leuchten mit gezielter Optik senkt den Verbrauch gegenüber alten Entladungslampen meist auf einen Bruchteil, die Leuchten arbeiten jahrelang wartungsarm, und dank der hohen Effizienz amortisiert sich die Investition schnell. Deshalb achten wir in der Planung nicht nur auf die Beleuchtungsstärke, sondern auch auf Leistung, Effizienz und Lebensdauer – damit Sie für Licht bezahlen und nicht für Wärme und Verluste.

Eine Studie wie diese gibt außerdem Sicherheit schon vor dem Kauf: Sie wissen vorab, wie viele Leuchten Sie brauchen, wo sie hinkommen und welche Beleuchtungsstärke und welcher Verbrauch sich ergeben – und Sie kaufen nicht mehr als nötig. Ändert sich etwas (andere Masthöhe, anderer Lux-Wert, anderes Budget), rechnen wir neu und zeigen Varianten. Diese Studie haben wir als Beispiel erstellt; Ihre erstellen wir maßgeschneidert und kostenlos.

Häufige Fragen

Wie viele Leuchten brauche ich?

Genau so viele, wie die Berechnung für Ihre Fläche, Masthöhe und Zielbeleuchtungsstärke ergibt – nicht mehr und nicht weniger. In diesem Entwurf waren es 16 Leuchten. Für Ihren Platz rechnen wir es individuell.

Passt das in mein Budget?

Meistens ja – und oft günstiger als erwartet. Sparsame LED-Leuchten haben einen niedrigen Verbrauch und eine lange Lebensdauer, die Investition kommt über die Stromrechnung zurück. Gern rechnen wir auch eine Variante nach Ihrem Budget.

Wie lange dauert die Planung?

In der Regel erhalten Sie Lichtberechnung und Angebot innerhalb von 24 Stunden (werktags), nachdem uns Maße und Anforderungen vorliegen. Die Planung ist kostenlos und unverbindlich – und eine Grundlage, mit der Sie weiterarbeiten können.

Wie wir Beleuchtung planen

Wir planen nach Ihren Prioritäten – niedrigste Betriebskosten, höchste Lichtqualität oder schnelle Amortisation. Haben Sie keine Vorgabe, empfehlen wir die wirtschaftlichste Variante: eine ausgewogene Kombination aus Verbrauch, Preis, Lichtqualität und Effizienz. Immer mit dem Ziel, die Blendung so gering und die Gleichmäßigkeit so hoch wie möglich zu halten.

Lichtstudie · Fußballstadion

Eine mit DIALux überprüfte Lichtplanung mit vier 18 m hohen Masten. Unten lesen Sie für jede Stelle des Spielfelds ab, wie viel Licht dort ankommt – und vor allem, warum.

✓ Ziel erreicht: Die mittlere Beleuchtungsstärke liegt bei 531 lx bei einer Gleichmäßigkeit von 0,75 – das Licht ist auf der ganzen Fläche ausgeglichen, ohne dunkle Stellen.

Wie viel Licht ist das – und warum gerade so viel?

Die Beleuchtungsstärke wird in Lux (lx) gemessen und gibt an, wie viel Licht auf eine Fläche fällt. Zum Vergleich: Bei bedecktem Himmel sind es draußen etwa 1.000 lx, in einem üblichen Büro 500 lx, in einem Wohnzimmer am Abend kaum 100 lx. Beim Fußball hängt das nötige Niveau vom Anspruch ab: Für normales Training reichen etwa 200 lx, Wettkampfspiele ohne Fernsehübertragung brauchen rund 500 lx und Spiele mit TV-Übertragung bereits 1.000–1.500 lx.

Dieser Entwurf zielt auf 500 lx – das Niveau für Wettkampfspiele ohne Fernsehübertragung – und erreicht rechnerisch 531 lx im Mittel über die gesamte Fläche. Entscheidend ist aber nicht nur der Mittelwert: Wären es an einer Stelle 800 und an einer anderen 200 lx, stimmt der Mittelwert – spielen kann man trotzdem nicht. Deshalb achten wir genauso auf die Gleichmäßigkeit (damit überall gleich gut zu sehen ist) und auf die Blendung (damit das Licht nicht in die Augen sticht). Alle drei Größen lösen wir gemeinsam schon in der Planung.

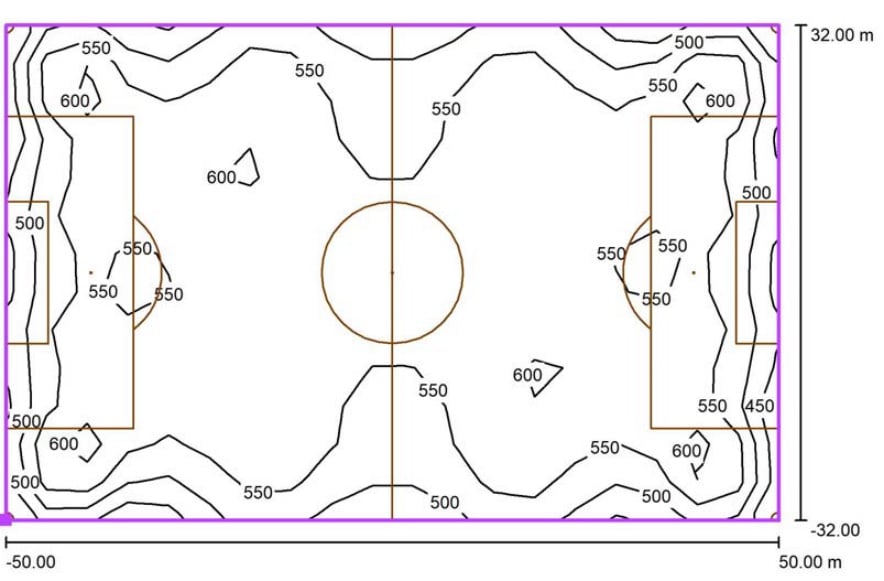

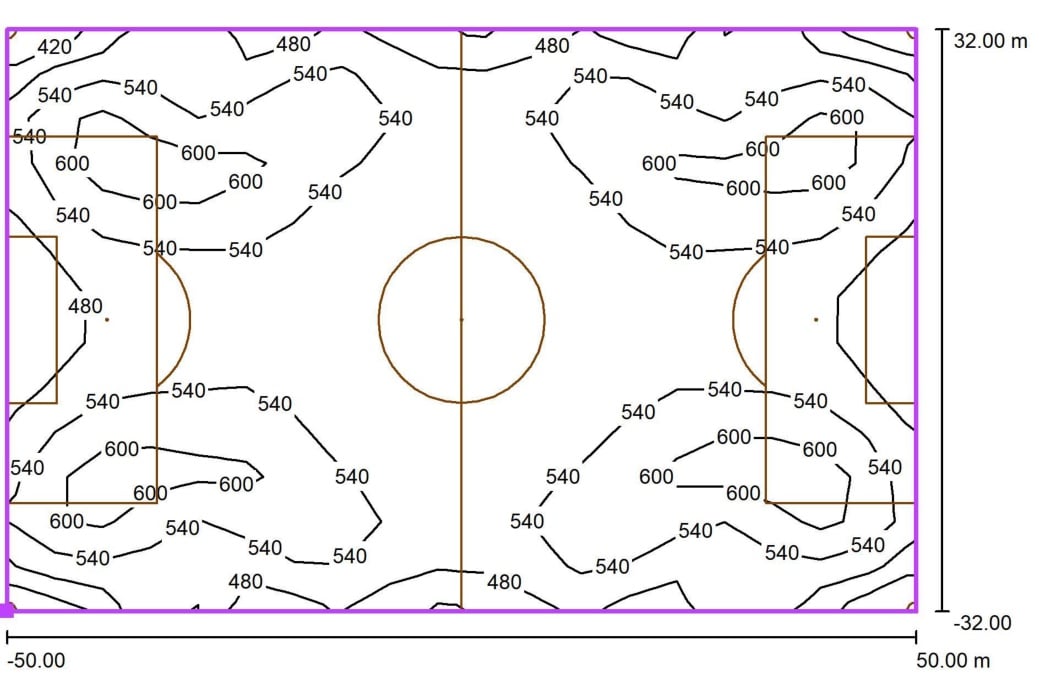

Lesen Sie die Beleuchtung an jeder Stelle ab

Das haben die wenigsten schon einmal gesehen: einen Grundriss der Fläche, auf dem jede Linie (Isolinie) Punkte gleicher Beleuchtungsstärke verbindet; die Zahlen daran sind Werte in Lux – genau wie Höhenlinien auf einer Wanderkarte. Wählen Sie eine beliebige Stelle auf dem Spielfeld und lesen Sie ab, wie viel Licht dort laut Berechnung ankommt. Je weiter die Linien auseinanderliegen und je ausgeglichener die Werte, desto gleichmäßiger ist die Beleuchtung.

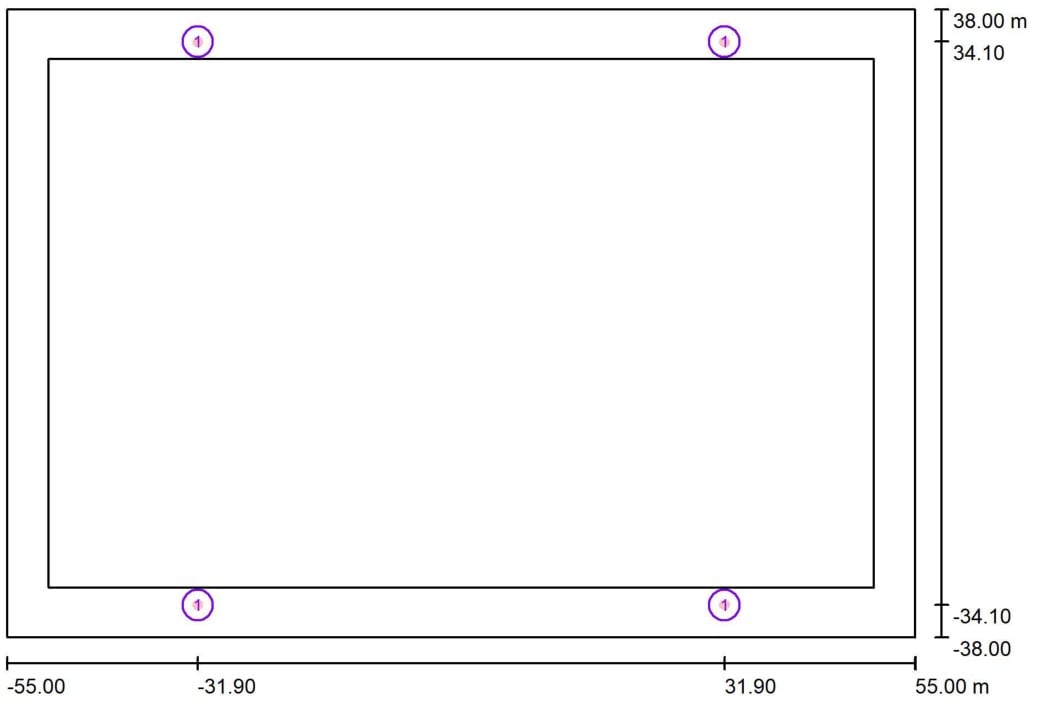

Wo die Leuchten stehen – und warum

Der Grundriss zeigt die Anordnung der einzelnen Leuchten über der Fläche. Anordnung und vor allem Ausrichtung entscheiden über alles Wesentliche: über die Gleichmäßigkeit, darüber, wie viel Licht neben die Fläche fällt und verloren geht, und über die Blendung. Deshalb werden Position und Neigung der Leuchten in der Berechnung so lange optimiert, bis das Ergebnis stimmt.

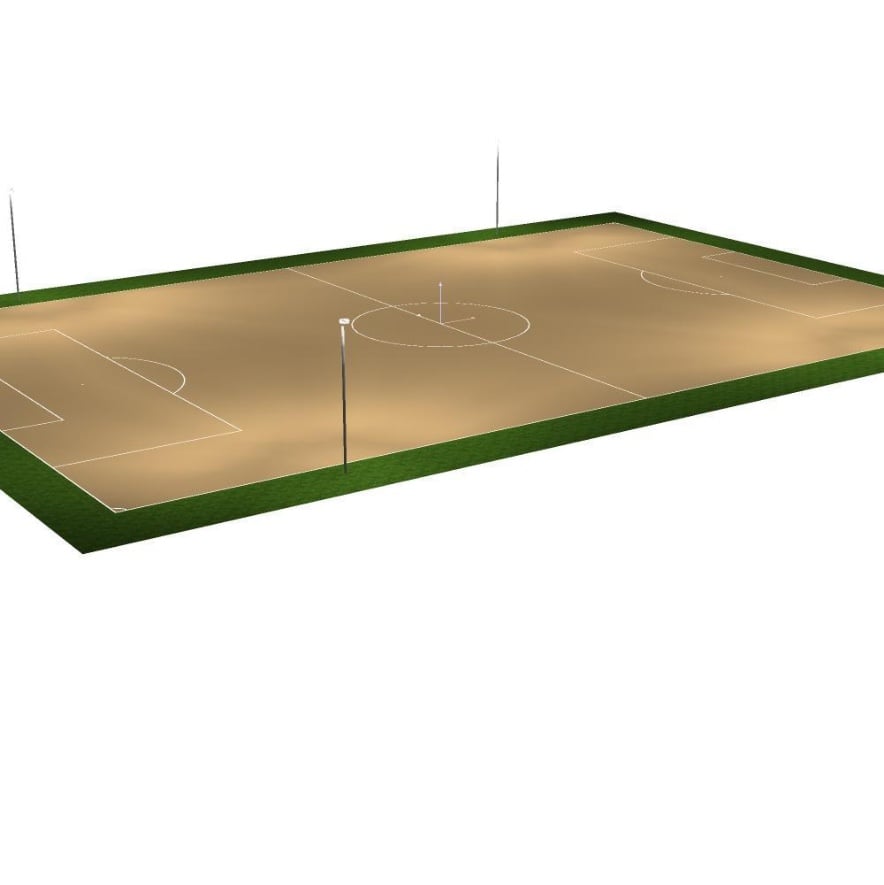

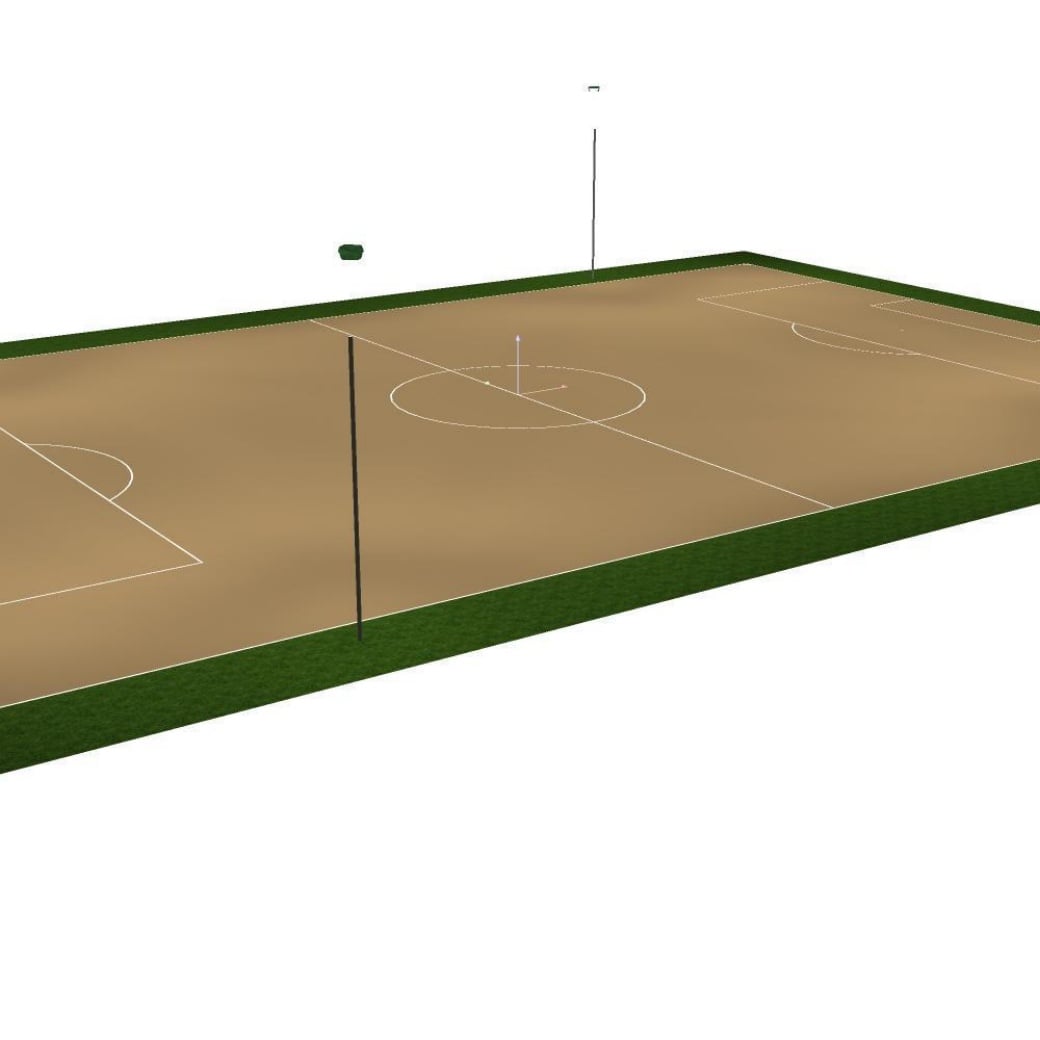

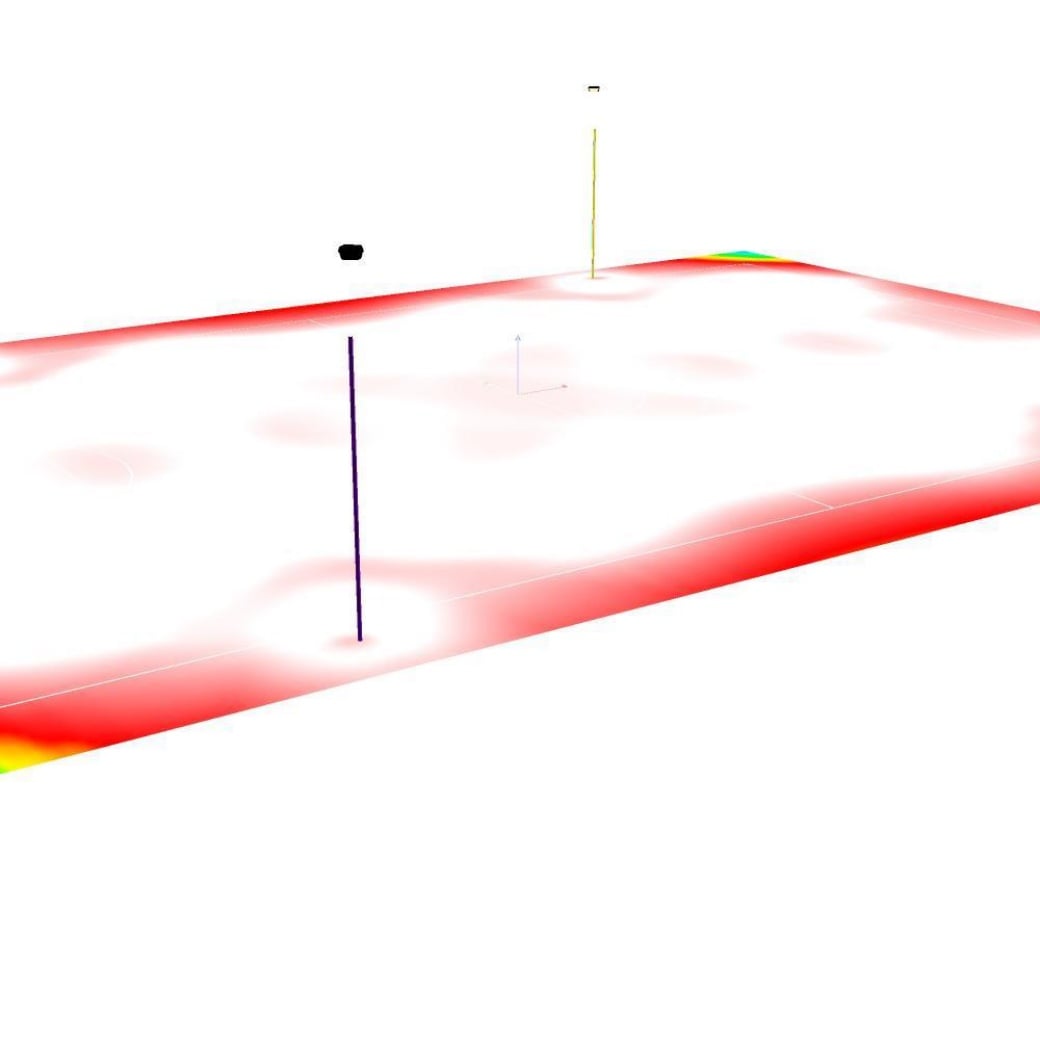

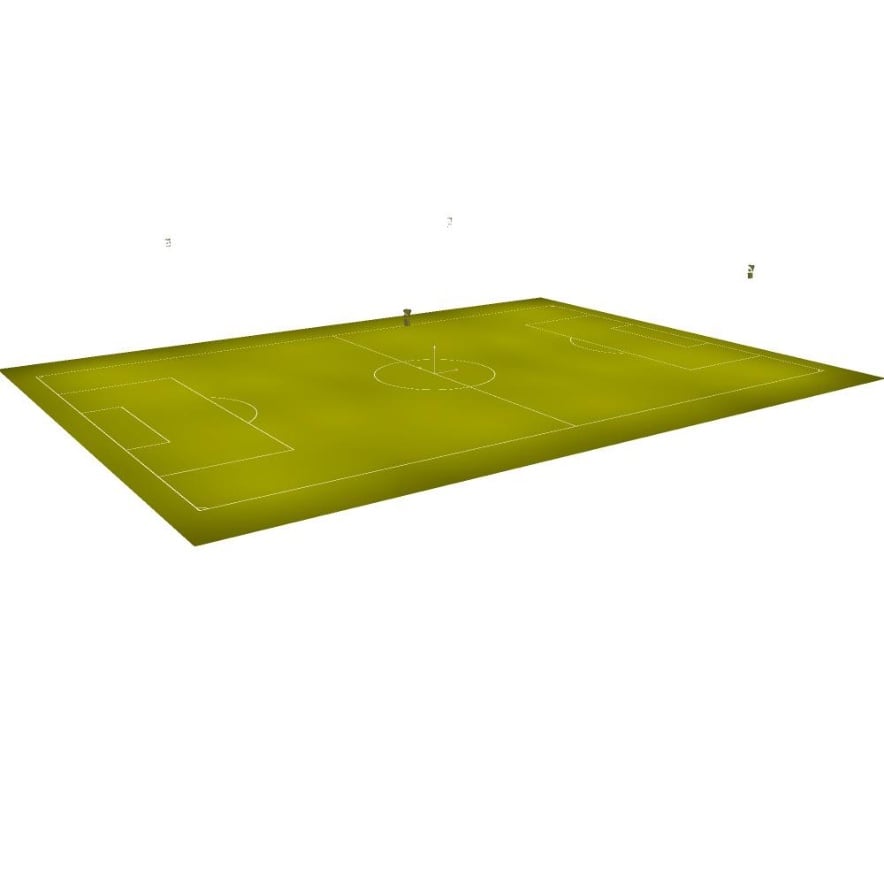

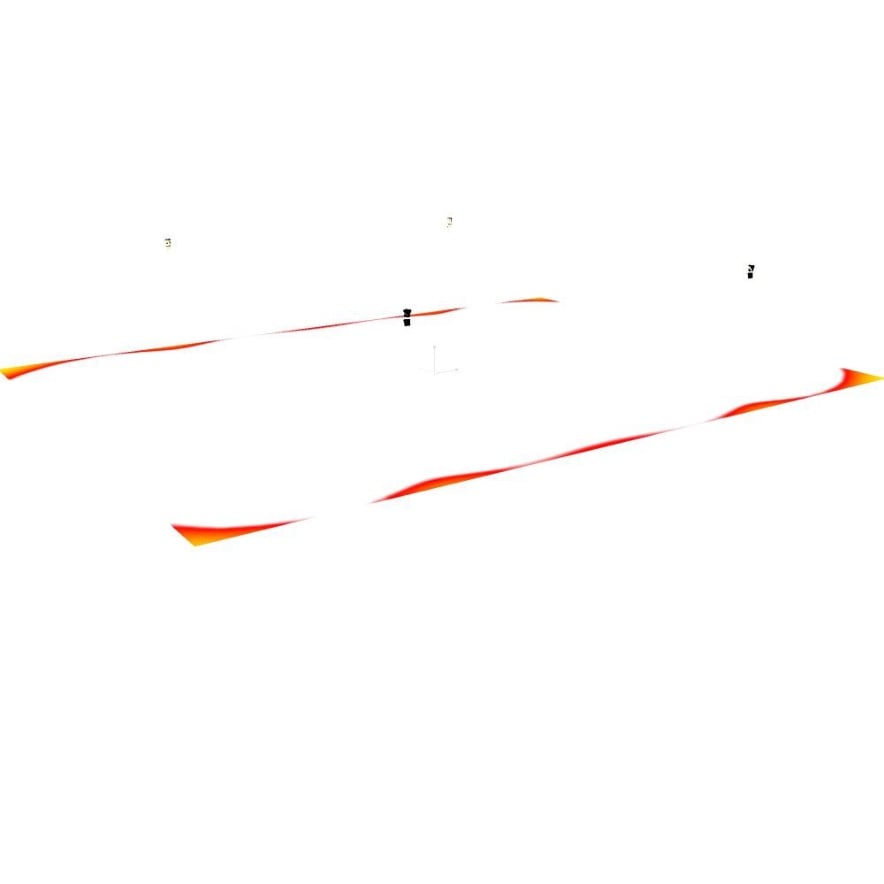

So sieht der Entwurf räumlich aus

Das 3D-Modell vermittelt, wie die Leuchten angeordnet sind und wie die gesamte Anlage aussieht. Es entspricht den tatsächlichen Abmessungen des Spielfelds und der realen Position der Leuchten aus der Berechnung.

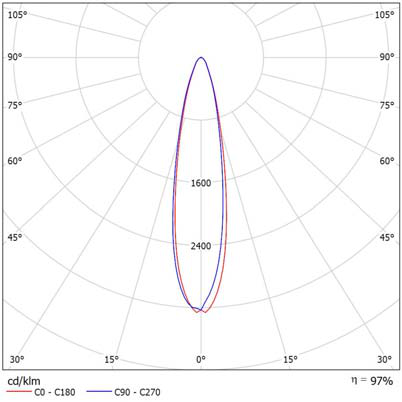

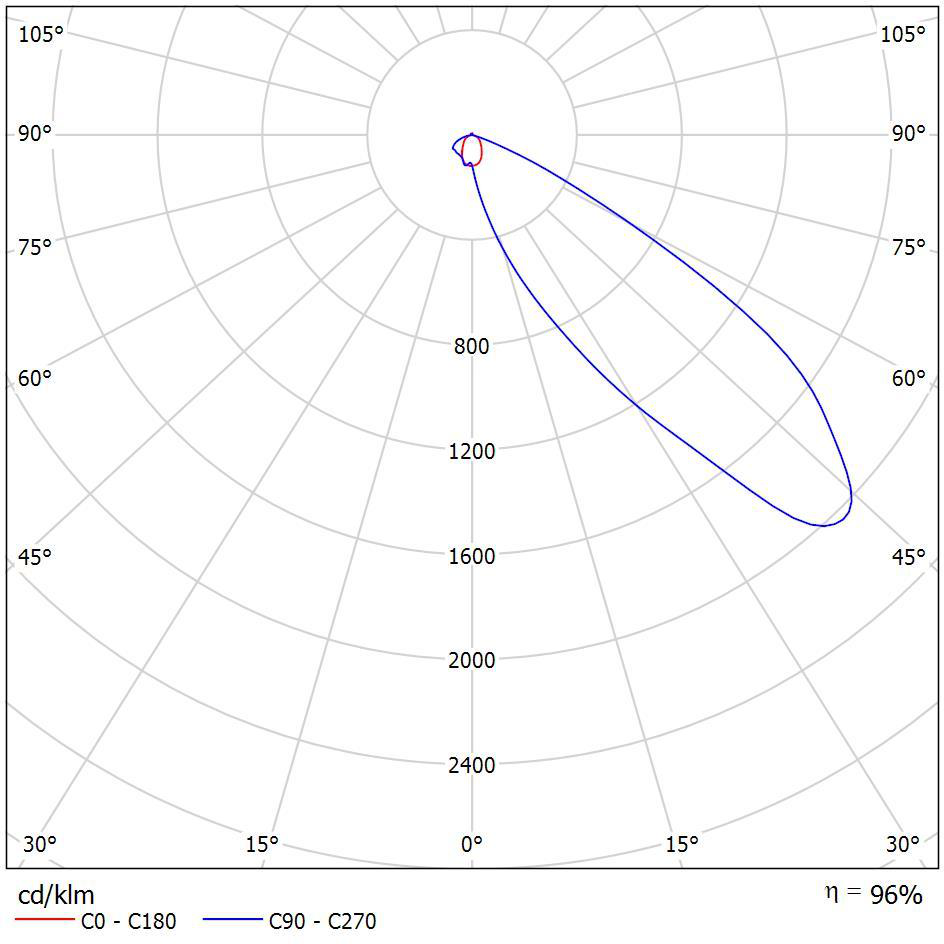

Die Lichtstärkeverteilung – wie die Leuchte ihr Licht „wirft“

Dieses Polardiagramm ist der Fingerabdruck der Leuchte. Es zeigt, in welche Winkel und wie stark sie ihr Licht abgibt – je weiter die Kurve vom Mittelpunkt entfernt ist, desto mehr Licht geht in diese Richtung. Genau die Form entscheidet, ob das Licht gezielt auf die Fläche fällt oder unnötig in die Umgebung und den Spielern in die Augen streut.

Deshalb geht es nicht nur um Watt: Zwei Leuchten mit gleicher Leistung können ein völlig anderes Ergebnis liefern, je nachdem, wie sie das Licht verteilen. Gezieltere Optik bedeutet gleiche Beleuchtungsstärke mit weniger Leistung – also eine niedrigere Stromrechnung. Die Kurve stammt aus der realen Messung der Leuchte, mit der gerechnet wurde.

Blendung – damit das Licht nicht in die Augen sticht

Im Sport ist Blendung ein zentrales Thema: Der Spieler verfolgt den Ball in der Luft – und blickt dabei direkt in Richtung der Leuchten. Bewertet wird die Blendung mit dem Kennwert GR (Glare Rating), den auch die DIN EN 12193 für Sportanlagen im Freien verwendet – je niedriger die Zahl, desto besser. In diesem Entwurf liegt der Höchstwert bei GR 42 und damit im zulässigen Bereich: Die Spieler werden nicht störend geblendet.

Dass die Blendung begrenzt bleibt, ist kein Zufall – es ist das Ergebnis der richtigen Optik sowie der passenden Höhe und Neigung der Leuchten. Deshalb zielen die Strahler auf das Spielfeld und nicht in die Umgebung, und das Licht ist so „beschnitten“, dass es weder Spieler noch Zuschauer stört.

Die eingesetzte Leuchte

Die Berechnung arbeitet nicht mit „irgendeinem“ Licht, sondern mit einer konkreten Leuchte und ihren real gemessenen Daten: 28 LED-Flutlichtstrahler mit je 247.260 lm bei 1.491,5 W, verteilt auf vier 18 m hohe Masten. Die gesamte Anlage liefert 6.923.280 lm und nimmt 41.762 W auf.

Die Lichtausbeute von 166 lm/W gibt an, wie viel Licht die Leuchte pro Watt liefert – und schlägt sich direkt in der Stromrechnung nieder. Bei guten LED-Leuchten ist sie heute hoch, und das ist der wichtigste Grund, warum sich der Umstieg auf LED lohnt. Passende Strahler finden Sie unter LED-Beleuchtung für Stadien und LED-Beleuchtung für Sportplätze.

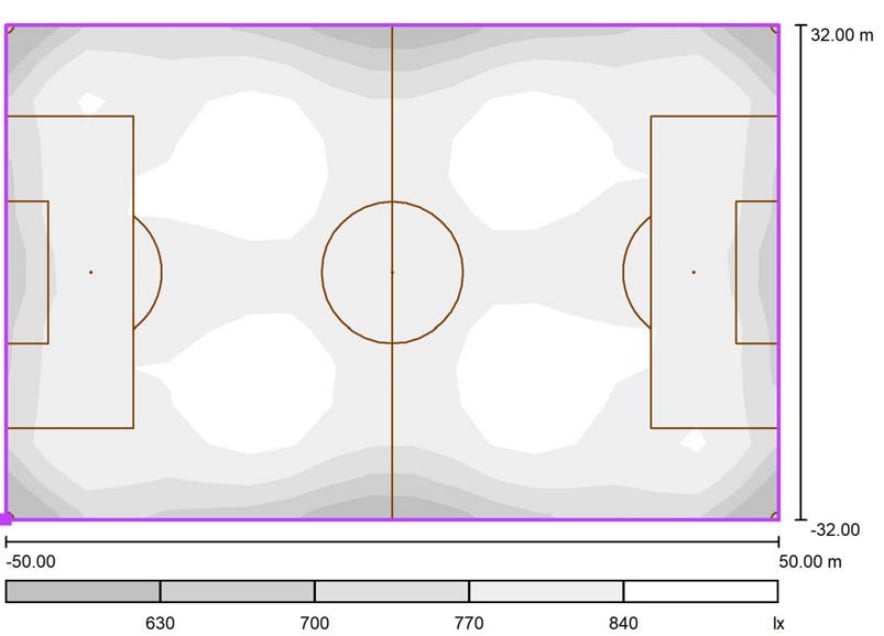

Dasselbe noch einmal in Graustufen

Dieselbe Fläche wie in der Falschfarbendarstellung, aber ohne Farben – nur mit den berechneten Werten. Im Druck und für einen schnellen Zahlenvergleich liest sich das manchmal besser.

Was die einzelnen Größen bedeuten

Beleuchtungsstärke (Lux)

Wie viel Licht auf die Fläche fällt. Die Grundzahl, die sagt, wie gut man hier sieht.

Gleichmäßigkeit (U0)

Verhältnis von niedrigstem zu mittlerem Wert – wie ausgeglichen das Licht auf der Fläche ist. Je näher an 1, desto besser; 0,75 bedeutet, dass es nirgends ausgeprägte dunkle Stellen gibt.

Blendung (GR)

Wie stark das Licht beim Blick in Richtung der Leuchten blendet. Niedriger ist besser; wir planen so, dass sie möglichst gering bleibt.

Lichtausbeute (lm/W)

Wie viel Licht die Leuchte pro Watt abgibt. Ein höherer Wert bedeutet einen sparsameren Betrieb.

Wartungsfaktor

Berücksichtigt, dass Leuchten mit der Zeit etwas Leistung verlieren und verschmutzen. Dadurch gelten die Werte auch nach Jahren, nicht nur für neue Leuchten.

So entsteht eine solche Berechnung

Das ist keine Schätzung nach Augenmaß. Den realen Ort – Abmessungen, Masthöhen, aber auch die Reflexionsgrade der Flächen – übertragen wir in das Berechnungsprogramm DIALux und platzieren die Leuchten im Modell genau dort, wo sie montiert werden sollen. Das Programm berechnet anschließend anhand der real gemessenen fotometrischen Daten jeder Leuchte, wie viel Licht an jedem einzelnen Punkt des Messrasters ankommt.

Das Ergebnis vergleichen wir mit dem Zielniveau für die jeweilige Nutzung und optimieren die Anordnung. Die gesamte Berechnung enthält außerdem den Wartungsfaktor – eine Reserve dafür, dass Leuchten mit der Zeit etwas Leistung verlieren und verschmutzen. Die angegebenen Werte gelten deshalb auch nach Jahren im Betrieb, nicht nur am Tag der Installation.

Warum sich eine saubere Lichtplanung lohnt

Gut geplantes Licht ist mehr als „damit man etwas sieht“. Im Stadion entscheidet es darüber, wie gespielt wird: Die Spieler sehen den Ball rechtzeitig, in gleicher Qualität auf dem ganzen Spielfeld und ohne Blendung. Schlechtes Licht dagegen ermüdet die Augen, erhöht das Verletzungsrisiko und verdirbt den Zuschauern im Stadion und vor dem Bildschirm das Erlebnis.

Und dann ist da das Geld. Der Umstieg auf sparsame LED-Leuchten mit gezielter Optik senkt den Verbrauch gegenüber alten Entladungslampen meist auf einen Bruchteil, die Leuchten arbeiten jahrelang wartungsarm, und dank der hohen Effizienz amortisiert sich die Investition schnell. Deshalb achten wir in der Planung nicht nur auf die Beleuchtungsstärke, sondern auch auf Leistung, Effizienz und Lebensdauer – damit Sie für Licht bezahlen und nicht für Wärme und Verluste.

Eine Studie wie diese gibt außerdem Sicherheit schon vor dem Kauf: Sie wissen vorab, wie viele Leuchten Sie brauchen, wo sie hinkommen und welche Beleuchtungsstärke und welcher Verbrauch sich ergeben – und Sie kaufen nicht mehr als nötig. Ändert sich etwas (andere Masthöhe, anderer Lux-Wert, anderes Budget), rechnen wir neu und zeigen Varianten. Diese Studie haben wir als Beispiel erstellt; Ihre erstellen wir maßgeschneidert und kostenlos.

Häufige Fragen

Wie viele Leuchten brauche ich?

Genau so viele, wie die Berechnung für Ihre Fläche, Masthöhe und Zielbeleuchtungsstärke ergibt – nicht mehr und nicht weniger. In diesem Entwurf waren es 28 Leuchten. Für Ihren Platz rechnen wir es individuell.

Passt das in mein Budget?

Meistens ja – und oft günstiger als erwartet. Sparsame LED-Leuchten haben einen niedrigen Verbrauch und eine lange Lebensdauer, die Investition kommt über die Stromrechnung zurück. Gern rechnen wir auch eine Variante nach Ihrem Budget.

Wie lange dauert die Planung?

In der Regel erhalten Sie Lichtberechnung und Angebot innerhalb von 24 Stunden (werktags), nachdem uns Maße und Anforderungen vorliegen. Die Planung ist kostenlos und unverbindlich – und eine Grundlage, mit der Sie weiterarbeiten können.

Wie wir Beleuchtung planen

Wir planen nach Ihren Prioritäten – niedrigste Betriebskosten, höchste Lichtqualität oder schnelle Amortisation. Haben Sie keine Vorgabe, empfehlen wir die wirtschaftlichste Variante: eine ausgewogene Kombination aus Verbrauch, Preis, Lichtqualität und Effizienz. Immer mit dem Ziel, die Blendung so gering und die Gleichmäßigkeit so hoch wie möglich zu halten.

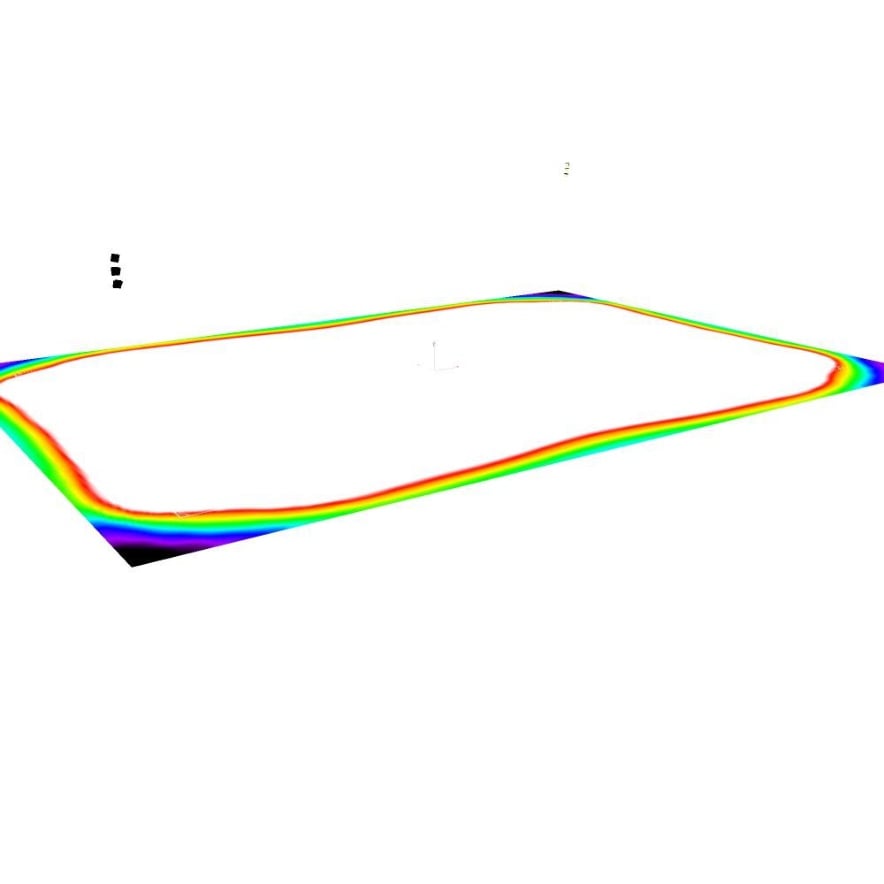

Lichtstudie · Fußballstadion

Eine mit DIALux überprüfte Lichtplanung. Unten lesen Sie für jede Stelle des Spielfelds ab, wie viel Licht dort ankommt – und vor allem, warum.

✓ Ziel erreicht: Die mittlere Beleuchtungsstärke liegt bei 803 lx bei einer Gleichmäßigkeit von 0,71 – das Licht ist auf der ganzen Fläche ausgeglichen, ohne dunkle Stellen.

Wie viel Licht ist das – und warum gerade so viel?

Die Beleuchtungsstärke wird in Lux (lx) gemessen und gibt an, wie viel Licht auf eine Fläche fällt. Zum Vergleich: Bei bedecktem Himmel sind es draußen etwa 1.000 lx, in einem üblichen Büro 500 lx, in einem Wohnzimmer am Abend kaum 100 lx. Beim Fußball hängt das nötige Niveau vom Anspruch ab: Für normales Training reichen etwa 200 lx, Wettkampfspiele ohne Fernsehübertragung brauchen rund 500 lx und Spiele mit TV-Übertragung bereits 1.000–1.500 lx.

Dieser Entwurf zielt auf 800 lx – über dem Niveau für Wettkampfspiele ohne Fernsehen, aber unter dem für TV-Übertragungen – und erreicht rechnerisch 803 lx im Mittel über die gesamte Fläche. Entscheidend ist aber nicht nur der Mittelwert: Wären es an einer Stelle 1.400 und an einer anderen 200 lx, stimmt der Mittelwert – spielen kann man trotzdem nicht. Deshalb achten wir genauso auf die Gleichmäßigkeit (damit überall gleich gut zu sehen ist) und auf die Blendung (damit das Licht nicht in die Augen sticht). Alle drei Größen lösen wir gemeinsam schon in der Planung.

Lesen Sie die Beleuchtung an jeder Stelle ab

Das haben die wenigsten schon einmal gesehen: einen Grundriss der Fläche, auf dem jede Linie (Isolinie) Punkte gleicher Beleuchtungsstärke verbindet; die Zahlen daran sind Werte in Lux – genau wie Höhenlinien auf einer Wanderkarte. Wählen Sie eine beliebige Stelle auf dem Spielfeld und lesen Sie ab, wie viel Licht dort laut Berechnung ankommt. Je weiter die Linien auseinanderliegen und je ausgeglichener die Werte, desto gleichmäßiger ist die Beleuchtung.

Wo die Leuchten stehen – und warum

Der Grundriss zeigt die Anordnung der einzelnen Leuchten über der Fläche. Anordnung und vor allem Ausrichtung entscheiden über alles Wesentliche: über die Gleichmäßigkeit, darüber, wie viel Licht neben die Fläche fällt und verloren geht, und über die Blendung. Deshalb werden Position und Neigung der Leuchten in der Berechnung so lange optimiert, bis das Ergebnis stimmt.

So sieht der Entwurf räumlich aus

Das 3D-Modell vermittelt, wie die Leuchten angeordnet sind und wie die gesamte Anlage aussieht. Es entspricht den tatsächlichen Abmessungen des Spielfelds und der realen Position der Leuchten aus der Berechnung.

Die Lichtstärkeverteilung – wie die Leuchte ihr Licht „wirft“

Dieses Polardiagramm ist der Fingerabdruck der Leuchte. Es zeigt, in welche Winkel und wie stark sie ihr Licht abgibt – je weiter die Kurve vom Mittelpunkt entfernt ist, desto mehr Licht geht in diese Richtung. Genau die Form entscheidet, ob das Licht gezielt auf die Fläche fällt oder unnötig in die Umgebung und den Spielern in die Augen streut.

Deshalb geht es nicht nur um Watt: Zwei Leuchten mit gleicher Leistung können ein völlig anderes Ergebnis liefern, je nachdem, wie sie das Licht verteilen. Gezieltere Optik bedeutet gleiche Beleuchtungsstärke mit weniger Leistung – also eine niedrigere Stromrechnung. Die Kurve stammt aus der realen Messung der Leuchte, mit der gerechnet wurde.

Blendung – damit das Licht nicht in die Augen sticht

Im Sport ist Blendung ein zentrales Thema: Der Spieler verfolgt den Ball in der Luft – und blickt dabei direkt in Richtung der Leuchten. Bewertet wird die Blendung mit dem Kennwert GR (Glare Rating), den auch die DIN EN 12193 für Sportanlagen im Freien verwendet – je niedriger die Zahl, desto besser. In diesem Entwurf liegt der Höchstwert bei GR 46 und damit im zulässigen Bereich: Die Spieler werden nicht störend geblendet.

Dass die Blendung begrenzt bleibt, ist kein Zufall – es ist das Ergebnis der richtigen Optik sowie der passenden Höhe und Neigung der Leuchten. Deshalb zielen die Strahler auf das Spielfeld und nicht in die Umgebung, und das Licht ist so „beschnitten“, dass es weder Spieler noch Zuschauer stört.

Die eingesetzte Leuchte

Die Berechnung arbeitet nicht mit „irgendeinem“ Licht, sondern mit einer konkreten Leuchte und ihren real gemessenen Daten: 44 LED-Flutlichtstrahler für Hochmasten mit je 171.757 lm bei 1.001 W. Die gesamte Anlage liefert 7.557.308 lm und nimmt 44.044 W auf.

Die Lichtausbeute von 172 lm/W gibt an, wie viel Licht die Leuchte pro Watt liefert – und schlägt sich direkt in der Stromrechnung nieder. Bei guten LED-Leuchten ist sie heute hoch, und das ist der wichtigste Grund, warum sich der Umstieg auf LED lohnt. Passende Strahler finden Sie unter LED-Beleuchtung für Stadien.

Dasselbe noch einmal in Graustufen

Dieselbe Fläche noch einmal als Graustufenplan – ohne Farben, nur mit den berechneten Werten. Im Druck und für einen schnellen Zahlenvergleich liest sich das manchmal besser als eine farbige Darstellung.

Was die einzelnen Größen bedeuten

Beleuchtungsstärke (Lux)

Wie viel Licht auf die Fläche fällt. Die Grundzahl, die sagt, wie gut man hier sieht.

Gleichmäßigkeit (U0)

Verhältnis von niedrigstem zu mittlerem Wert – wie ausgeglichen das Licht auf der Fläche ist. Je näher an 1, desto besser; 0,71 bedeutet, dass es nirgends ausgeprägte dunkle Stellen gibt.

Blendung (GR)

Wie stark das Licht beim Blick in Richtung der Leuchten blendet. Niedriger ist besser; wir planen so, dass sie möglichst gering bleibt.

Lichtausbeute (lm/W)

Wie viel Licht die Leuchte pro Watt abgibt. Ein höherer Wert bedeutet einen sparsameren Betrieb.

Wartungsfaktor

Berücksichtigt, dass Leuchten mit der Zeit etwas Leistung verlieren und verschmutzen. Dadurch gelten die Werte auch nach Jahren, nicht nur für neue Leuchten.

So entsteht eine solche Berechnung

Das ist keine Schätzung nach Augenmaß. Den realen Ort – Abmessungen, Masthöhen, aber auch die Reflexionsgrade der Flächen – übertragen wir in das Berechnungsprogramm DIALux und platzieren die Leuchten im Modell genau dort, wo sie montiert werden sollen. Das Programm berechnet anschließend anhand der real gemessenen fotometrischen Daten jeder Leuchte, wie viel Licht an jedem einzelnen Punkt des Messrasters ankommt.

Das Ergebnis vergleichen wir mit dem Zielniveau für die jeweilige Nutzung und optimieren die Anordnung. Die gesamte Berechnung enthält außerdem den Wartungsfaktor – eine Reserve dafür, dass Leuchten mit der Zeit etwas Leistung verlieren und verschmutzen. Die angegebenen Werte gelten deshalb auch nach Jahren im Betrieb, nicht nur am Tag der Installation.

Warum sich eine saubere Lichtplanung lohnt

Gut geplantes Licht ist mehr als „damit man etwas sieht“. Im Stadion entscheidet es darüber, wie gespielt wird: Die Spieler sehen den Ball rechtzeitig, in gleicher Qualität auf dem ganzen Spielfeld und ohne Blendung. Schlechtes Licht dagegen ermüdet die Augen, erhöht das Verletzungsrisiko und verdirbt den Zuschauern im Stadion und vor dem Bildschirm das Erlebnis.

Und dann ist da das Geld. Der Umstieg auf sparsame LED-Leuchten mit gezielter Optik senkt den Verbrauch gegenüber alten Entladungslampen meist auf einen Bruchteil, die Leuchten arbeiten jahrelang wartungsarm, und dank der hohen Effizienz amortisiert sich die Investition schnell. Deshalb achten wir in der Planung nicht nur auf die Beleuchtungsstärke, sondern auch auf Leistung, Effizienz und Lebensdauer – damit Sie für Licht bezahlen und nicht für Wärme und Verluste.

Eine Studie wie diese gibt außerdem Sicherheit schon vor dem Kauf: Sie wissen vorab, wie viele Leuchten Sie brauchen, wo sie hinkommen und welche Beleuchtungsstärke und welcher Verbrauch sich ergeben – und Sie kaufen nicht mehr als nötig. Ändert sich etwas (andere Masthöhe, anderer Lux-Wert, anderes Budget), rechnen wir neu und zeigen Varianten. Diese Studie haben wir als Beispiel erstellt; Ihre erstellen wir maßgeschneidert und kostenlos.

Häufige Fragen

Wie viele Leuchten brauche ich?

Genau so viele, wie die Berechnung für Ihre Fläche, Masthöhe und Zielbeleuchtungsstärke ergibt – nicht mehr und nicht weniger. In diesem Entwurf waren es 44 Leuchten. Für Ihren Platz rechnen wir es individuell.

Passt das in mein Budget?

Meistens ja – und oft günstiger als erwartet. Sparsame LED-Leuchten haben einen niedrigen Verbrauch und eine lange Lebensdauer, die Investition kommt über die Stromrechnung zurück. Gern rechnen wir auch eine Variante nach Ihrem Budget.

Wie lange dauert die Planung?

In der Regel erhalten Sie Lichtberechnung und Angebot innerhalb von 24 Stunden (werktags), nachdem uns Maße und Anforderungen vorliegen. Die Planung ist kostenlos und unverbindlich – und eine Grundlage, mit der Sie weiterarbeiten können.

Wie wir Beleuchtung planen

Wir planen nach Ihren Prioritäten – niedrigste Betriebskosten, höchste Lichtqualität oder schnelle Amortisation. Haben Sie keine Vorgabe, empfehlen wir die wirtschaftlichste Variante: eine ausgewogene Kombination aus Verbrauch, Preis, Lichtqualität und Effizienz. Immer mit dem Ziel, die Blendung so gering und die Gleichmäßigkeit so hoch wie möglich zu halten.

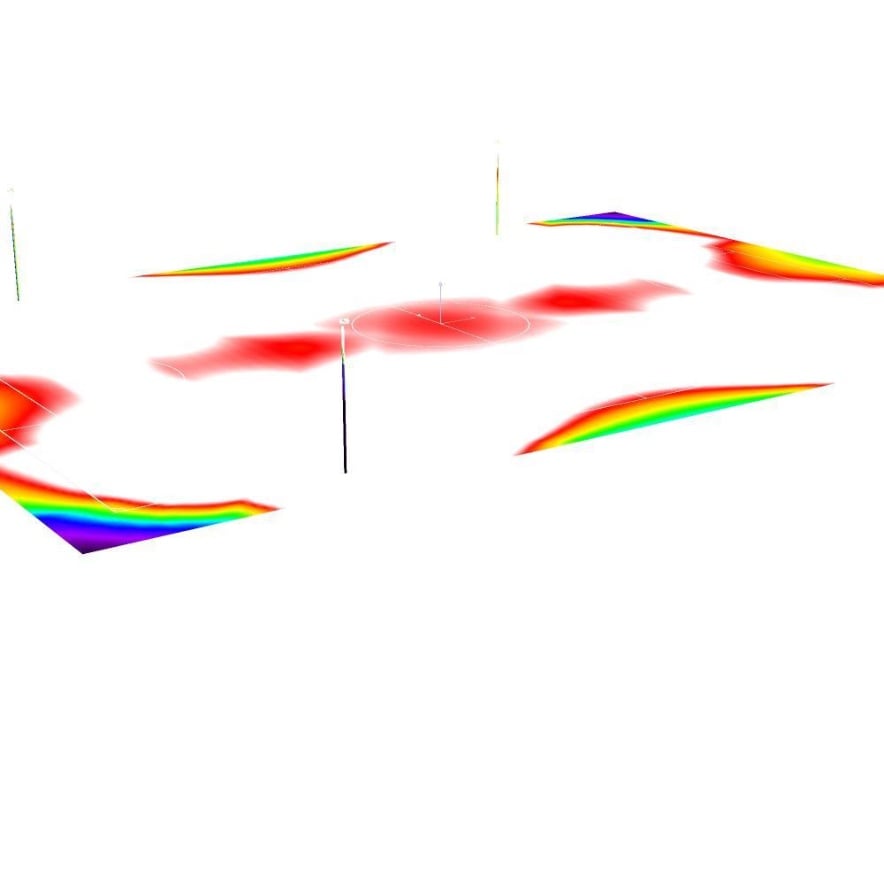

Lichtstudie · Fußballstadion

Eine mit DIALux überprüfte Lichtplanung. Unten lesen Sie für jede Stelle des Spielfelds ab, wie viel Licht dort ankommt – und vor allem, warum.

✓ Ziel erreicht: Die mittlere Beleuchtungsstärke liegt bei 103 lx bei einer Gleichmäßigkeit von 0,58 – das Licht ist auf der ganzen Fläche ausgeglichen, ohne dunkle Stellen.

Wie viel Licht ist das – und warum gerade so viel?

Die Beleuchtungsstärke wird in Lux (lx) gemessen und gibt an, wie viel Licht auf eine Fläche fällt. Zum Vergleich: Bei bedecktem Himmel sind es draußen etwa 1.000 lx, in einem üblichen Büro 500 lx, in einem Wohnzimmer am Abend kaum 100 lx. Beim Fußball hängt das nötige Niveau vom Anspruch ab: Für normales Training reichen etwa 200 lx, Wettkampfspiele ohne Fernsehübertragung brauchen rund 500 lx und Spiele mit TV-Übertragung bereits 1.000–1.500 lx.

Dieser Entwurf zielt auf 75 lx – ein Grundniveau unterhalb des üblichen Trainingslichts – und erreicht rechnerisch 103 lx im Mittel über die gesamte Fläche. Entscheidend ist aber nicht nur der Mittelwert: Wären es an einer Stelle 800 und an einer anderen 200 lx, stimmt der Mittelwert – spielen kann man trotzdem nicht. Deshalb achten wir genauso auf die Gleichmäßigkeit (damit überall gleich gut zu sehen ist) und auf die Blendung (damit das Licht nicht in die Augen sticht). Alle drei Größen lösen wir gemeinsam schon in der Planung.

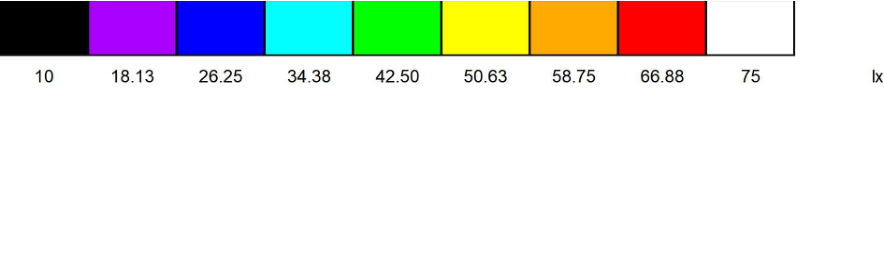

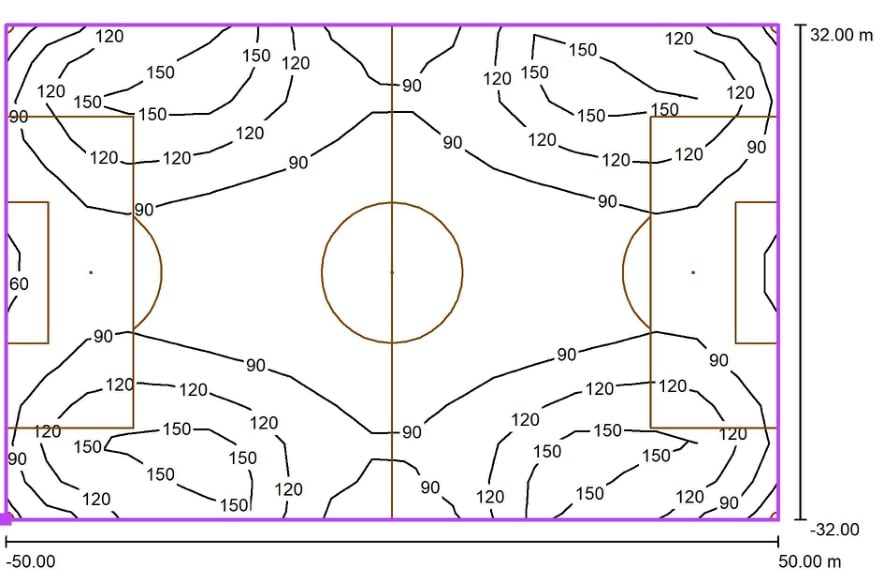

Lesen Sie die Beleuchtung an jeder Stelle ab

Das haben die wenigsten schon einmal gesehen: einen Grundriss der Fläche, auf dem jede Linie (Isolinie) Punkte gleicher Beleuchtungsstärke verbindet; die Zahlen daran sind Werte in Lux – genau wie Höhenlinien auf einer Wanderkarte. Wählen Sie eine beliebige Stelle auf dem Spielfeld und lesen Sie ab, wie viel Licht dort laut Berechnung ankommt. Je weiter die Linien auseinanderliegen und je ausgeglichener die Werte, desto gleichmäßiger ist die Beleuchtung.

Wo die Leuchten stehen – und warum

Der Grundriss zeigt die Anordnung der einzelnen Leuchten über der Fläche. Anordnung und vor allem Ausrichtung entscheiden über alles Wesentliche: über die Gleichmäßigkeit, darüber, wie viel Licht neben die Fläche fällt und verloren geht, und über die Blendung. Deshalb werden Position und Neigung der Leuchten in der Berechnung so lange optimiert, bis das Ergebnis stimmt.

So sieht der Entwurf räumlich aus

Das 3D-Modell vermittelt, wie die Leuchten angeordnet sind und wie die gesamte Anlage aussieht. Es entspricht den tatsächlichen Abmessungen des Spielfelds und der realen Position der Leuchten aus der Berechnung.

Die Lichtstärkeverteilung – wie die Leuchte ihr Licht „wirft“

Dieses Polardiagramm ist der Fingerabdruck der Leuchte. Es zeigt, in welche Winkel und wie stark sie ihr Licht abgibt – je weiter die Kurve vom Mittelpunkt entfernt ist, desto mehr Licht geht in diese Richtung. Genau die Form entscheidet, ob das Licht gezielt auf die Fläche fällt oder unnötig in die Umgebung und den Spielern in die Augen streut.

Deshalb geht es nicht nur um Watt: Zwei Leuchten mit gleicher Leistung können ein völlig anderes Ergebnis liefern, je nachdem, wie sie das Licht verteilen. Gezieltere Optik bedeutet gleiche Beleuchtungsstärke mit weniger Leistung – also eine niedrigere Stromrechnung. Die Kurve stammt aus der realen Messung der Leuchte, mit der gerechnet wurde.

Blendung – damit das Licht nicht in die Augen sticht

Im Sport ist Blendung ein zentrales Thema: Der Spieler verfolgt den Ball in der Luft – und blickt dabei direkt in Richtung der Leuchten. Bewertet wird die Blendung mit dem Kennwert GR (Glare Rating), den auch die DIN EN 12193 für Sportanlagen im Freien verwendet – je niedriger die Zahl, desto besser. In diesem Entwurf liegt der Höchstwert bei GR 48 und damit im zulässigen Bereich: Die Spieler werden nicht störend geblendet.

Dass die Blendung begrenzt bleibt, ist kein Zufall – es ist das Ergebnis der richtigen Optik sowie der passenden Höhe und Neigung der Leuchten. Deshalb zielen die Strahler auf das Spielfeld und nicht in die Umgebung, und das Licht ist so „beschnitten“, dass es weder Spieler noch Zuschauer stört.

Die eingesetzte Leuchte

Die Berechnung arbeitet nicht mit „irgendeinem“ Licht, sondern mit einer konkreten Leuchte und ihren real gemessenen Daten: 16 LED-Flutlichtstrahler mit je 82.696 lm bei 491,5 W. Die gesamte Anlage liefert 1.323.136 lm und nimmt 7.864 W auf.

Die Lichtausbeute von 168 lm/W gibt an, wie viel Licht die Leuchte pro Watt liefert – und schlägt sich direkt in der Stromrechnung nieder. Bei guten LED-Leuchten ist sie heute hoch, und das ist der wichtigste Grund, warum sich der Umstieg auf LED lohnt. Passende Strahler finden Sie unter LED-Beleuchtung für Trainingsplätze und LED-Beleuchtung für Sportplätze.

Dasselbe noch einmal in Graustufen

Dieselbe Fläche wie in der Falschfarbendarstellung, aber ohne Farben – nur mit den berechneten Werten. Im Druck und für einen schnellen Zahlenvergleich liest sich das manchmal besser.

Was die einzelnen Größen bedeuten

Beleuchtungsstärke (Lux)

Wie viel Licht auf die Fläche fällt. Die Grundzahl, die sagt, wie gut man hier sieht.

Gleichmäßigkeit (U0)

Verhältnis von niedrigstem zu mittlerem Wert – wie ausgeglichen das Licht auf der Fläche ist. Je näher an 1, desto besser; 0,58 bedeutet, dass es nirgends ausgeprägte dunkle Stellen gibt.

Blendung (GR)

Wie stark das Licht beim Blick in Richtung der Leuchten blendet. Niedriger ist besser; wir planen so, dass sie möglichst gering bleibt.

Lichtausbeute (lm/W)

Wie viel Licht die Leuchte pro Watt abgibt. Ein höherer Wert bedeutet einen sparsameren Betrieb.

Wartungsfaktor

Berücksichtigt, dass Leuchten mit der Zeit etwas Leistung verlieren und verschmutzen. Dadurch gelten die Werte auch nach Jahren, nicht nur für neue Leuchten.

So entsteht eine solche Berechnung

Das ist keine Schätzung nach Augenmaß. Den realen Ort – Abmessungen, Masthöhen, aber auch die Reflexionsgrade der Flächen – übertragen wir in das Berechnungsprogramm DIALux und platzieren die Leuchten im Modell genau dort, wo sie montiert werden sollen. Das Programm berechnet anschließend anhand der real gemessenen fotometrischen Daten jeder Leuchte, wie viel Licht an jedem einzelnen Punkt des Messrasters ankommt.

Das Ergebnis vergleichen wir mit dem Zielniveau für die jeweilige Nutzung und optimieren die Anordnung. Die gesamte Berechnung enthält außerdem den Wartungsfaktor – eine Reserve dafür, dass Leuchten mit der Zeit etwas Leistung verlieren und verschmutzen. Die angegebenen Werte gelten deshalb auch nach Jahren im Betrieb, nicht nur am Tag der Installation.

Warum sich eine saubere Lichtplanung lohnt

Gut geplantes Licht ist mehr als „damit man etwas sieht“. Im Stadion entscheidet es darüber, wie gespielt wird: Die Spieler sehen den Ball rechtzeitig, in gleicher Qualität auf dem ganzen Spielfeld und ohne Blendung. Schlechtes Licht dagegen ermüdet die Augen, erhöht das Verletzungsrisiko und verdirbt den Zuschauern im Stadion und vor dem Bildschirm das Erlebnis.

Und dann ist da das Geld. Der Umstieg auf sparsame LED-Leuchten mit gezielter Optik senkt den Verbrauch gegenüber alten Entladungslampen meist auf einen Bruchteil, die Leuchten arbeiten jahrelang wartungsarm, und dank der hohen Effizienz amortisiert sich die Investition schnell. Deshalb achten wir in der Planung nicht nur auf die Beleuchtungsstärke, sondern auch auf Leistung, Effizienz und Lebensdauer – damit Sie für Licht bezahlen und nicht für Wärme und Verluste.

Eine Studie wie diese gibt außerdem Sicherheit schon vor dem Kauf: Sie wissen vorab, wie viele Leuchten Sie brauchen, wo sie hinkommen und welche Beleuchtungsstärke und welcher Verbrauch sich ergeben – und Sie kaufen nicht mehr als nötig. Ändert sich etwas (andere Masthöhe, anderer Lux-Wert, anderes Budget), rechnen wir neu und zeigen Varianten. Diese Studie haben wir als Beispiel erstellt; Ihre erstellen wir maßgeschneidert und kostenlos.

Häufige Fragen

Wie viele Leuchten brauche ich?

Genau so viele, wie die Berechnung für Ihre Fläche, Masthöhe und Zielbeleuchtungsstärke ergibt – nicht mehr und nicht weniger. In diesem Entwurf waren es 16 Leuchten. Für Ihren Platz rechnen wir es individuell.

Passt das in mein Budget?

Meistens ja – und oft günstiger als erwartet. Sparsame LED-Leuchten haben einen niedrigen Verbrauch und eine lange Lebensdauer, die Investition kommt über die Stromrechnung zurück. Gern rechnen wir auch eine Variante nach Ihrem Budget.

Wie lange dauert die Planung?

In der Regel erhalten Sie Lichtberechnung und Angebot innerhalb von 24 Stunden (werktags), nachdem uns Maße und Anforderungen vorliegen. Die Planung ist kostenlos und unverbindlich – und eine Grundlage, mit der Sie weiterarbeiten können.

Wie wir Beleuchtung planen

Wir planen nach Ihren Prioritäten – niedrigste Betriebskosten, höchste Lichtqualität oder schnelle Amortisation. Haben Sie keine Vorgabe, empfehlen wir die wirtschaftlichste Variante: eine ausgewogene Kombination aus Verbrauch, Preis, Lichtqualität und Effizienz. Immer mit dem Ziel, die Blendung so gering und die Gleichmäßigkeit so hoch wie möglich zu halten.

Lichtstudie · Fußballstadion

Eine mit DIALux überprüfte Lichtplanung. Unten lesen Sie für jede Stelle des Spielfelds ab, wie viel Licht dort ankommt – und vor allem, warum.

✓ Ziel erreicht: Die mittlere Beleuchtungsstärke liegt bei 553 lx bei einer Gleichmäßigkeit von 0,74 – das Licht ist auf der ganzen Fläche ausgeglichen, ohne dunkle Stellen.

Wie viel Licht ist das – und warum gerade so viel?

Die Beleuchtungsstärke wird in Lux (lx) gemessen und gibt an, wie viel Licht auf eine Fläche fällt. Zum Vergleich: Bei bedecktem Himmel sind es draußen etwa 1.000 lx, in einem üblichen Büro 500 lx, in einem Wohnzimmer am Abend kaum 100 lx. Beim Fußball hängt das nötige Niveau vom Anspruch ab: Für normales Training reichen etwa 200 lx, Wettkampfspiele ohne Fernsehübertragung brauchen rund 500 lx und Spiele mit TV-Übertragung bereits 1.000–1.500 lx.

Dieser Entwurf zielt auf 500 lx – das Niveau für Wettkampfspiele ohne Fernsehübertragung – und erreicht rechnerisch 553 lx im Mittel über die gesamte Fläche. Entscheidend ist aber nicht nur der Mittelwert: Wären es an einer Stelle 800 und an einer anderen 200 lx, stimmt der Mittelwert – spielen kann man trotzdem nicht. Deshalb achten wir genauso auf die Gleichmäßigkeit (damit überall gleich gut zu sehen ist) und auf die Blendung (damit das Licht nicht in die Augen sticht). Alle drei Größen lösen wir gemeinsam schon in der Planung.

Lesen Sie die Beleuchtung an jeder Stelle ab

Das haben die wenigsten schon einmal gesehen: einen Grundriss der Fläche, auf dem jede Linie (Isolinie) Punkte gleicher Beleuchtungsstärke verbindet; die Zahlen daran sind Werte in Lux – genau wie Höhenlinien auf einer Wanderkarte. Wählen Sie eine beliebige Stelle auf dem Spielfeld und lesen Sie ab, wie viel Licht dort laut Berechnung ankommt. Je weiter die Linien auseinanderliegen und je ausgeglichener die Werte, desto gleichmäßiger ist die Beleuchtung.

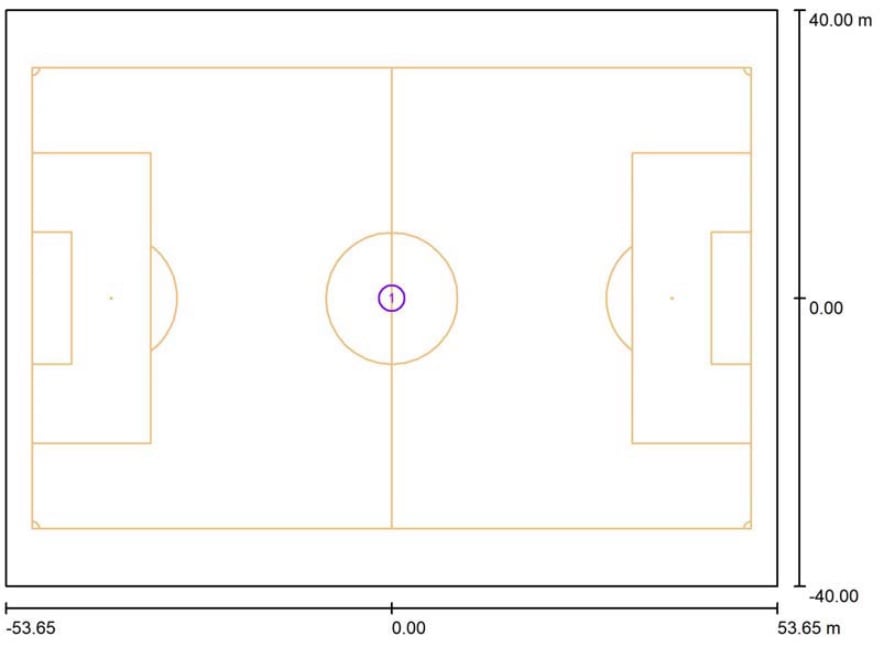

Wo die Leuchten stehen – und warum

Der Grundriss zeigt die Anordnung der einzelnen Leuchten über der Fläche. Anordnung und vor allem Ausrichtung entscheiden über alles Wesentliche: über die Gleichmäßigkeit, darüber, wie viel Licht neben die Fläche fällt und verloren geht, und über die Blendung. Deshalb werden Position und Neigung der Leuchten in der Berechnung so lange optimiert, bis das Ergebnis stimmt.

So sieht der Entwurf räumlich aus

Das 3D-Modell vermittelt, wie die Leuchten angeordnet sind und wie die gesamte Anlage aussieht. Es entspricht den tatsächlichen Abmessungen des Spielfelds und der realen Position der Leuchten aus der Berechnung.

Die Lichtstärkeverteilung – wie die Leuchte ihr Licht „wirft“

Dieses Polardiagramm ist der Fingerabdruck der Leuchte. Es zeigt, in welche Winkel und wie stark sie ihr Licht abgibt – je weiter die Kurve vom Mittelpunkt entfernt ist, desto mehr Licht geht in diese Richtung. Genau die Form entscheidet, ob das Licht gezielt auf die Fläche fällt oder unnötig in die Umgebung und den Spielern in die Augen streut.

Deshalb geht es nicht nur um Watt: Zwei Leuchten mit gleicher Leistung können ein völlig anderes Ergebnis liefern, je nachdem, wie sie das Licht verteilen. Gezieltere Optik bedeutet gleiche Beleuchtungsstärke mit weniger Leistung – also eine niedrigere Stromrechnung. Die Kurve stammt aus der realen Messung der Leuchte, mit der gerechnet wurde.

Blendung – damit das Licht nicht in die Augen sticht

Im Sport ist Blendung ein zentrales Thema: Der Spieler verfolgt den Ball in der Luft – und blickt dabei direkt in Richtung der Leuchten. Bewertet wird die Blendung mit dem Kennwert GR (Glare Rating), den auch die DIN EN 12193 für Sportanlagen im Freien verwendet – je niedriger die Zahl, desto besser. In diesem Entwurf liegt der Höchstwert bei GR 46 und damit im zulässigen Bereich: Die Spieler werden nicht störend geblendet.

Dass die Blendung begrenzt bleibt, ist kein Zufall – es ist das Ergebnis der richtigen Optik sowie der passenden Höhe und Neigung der Leuchten. Deshalb zielen die Strahler auf das Spielfeld und nicht in die Umgebung, und das Licht ist so „beschnitten“, dass es weder Spieler noch Zuschauer stört.

Die eingesetzte Leuchte

Die Berechnung arbeitet nicht mit „irgendeinem“ Licht, sondern mit einer konkreten Leuchte und ihren real gemessenen Daten: 16 LED-Flutlichtstrahler mit je 212.028 lm bei 1.205 W. Die gesamte Anlage liefert 3.392.448 lm und nimmt 19.280 W auf.

Die Lichtausbeute von 176 lm/W gibt an, wie viel Licht die Leuchte pro Watt liefert – und schlägt sich direkt in der Stromrechnung nieder. Bei guten LED-Leuchten ist sie heute hoch, und das ist der wichtigste Grund, warum sich der Umstieg auf LED lohnt. Passende Strahler finden Sie unter LED-Beleuchtung für Stadien.

Dasselbe noch einmal in Graustufen

Dieselbe Fläche noch einmal als Graustufenplan – ohne Farben, nur mit den berechneten Werten. Im Druck und für einen schnellen Zahlenvergleich liest sich das manchmal besser als eine farbige Darstellung.

Was die einzelnen Größen bedeuten

Beleuchtungsstärke (Lux)

Wie viel Licht auf die Fläche fällt. Die Grundzahl, die sagt, wie gut man hier sieht.

Gleichmäßigkeit (U0)

Verhältnis von niedrigstem zu mittlerem Wert – wie ausgeglichen das Licht auf der Fläche ist. Je näher an 1, desto besser; 0,74 bedeutet, dass es nirgends ausgeprägte dunkle Stellen gibt.

Blendung (GR)

Wie stark das Licht beim Blick in Richtung der Leuchten blendet. Niedriger ist besser; wir planen so, dass sie möglichst gering bleibt.

Lichtausbeute (lm/W)

Wie viel Licht die Leuchte pro Watt abgibt. Ein höherer Wert bedeutet einen sparsameren Betrieb.

Wartungsfaktor

Berücksichtigt, dass Leuchten mit der Zeit etwas Leistung verlieren und verschmutzen. Dadurch gelten die Werte auch nach Jahren, nicht nur für neue Leuchten.

So entsteht eine solche Berechnung

Das ist keine Schätzung nach Augenmaß. Den realen Ort – Abmessungen, Masthöhen, aber auch die Reflexionsgrade der Flächen – übertragen wir in das Berechnungsprogramm DIALux und platzieren die Leuchten im Modell genau dort, wo sie montiert werden sollen. Das Programm berechnet anschließend anhand der real gemessenen fotometrischen Daten jeder Leuchte, wie viel Licht an jedem einzelnen Punkt des Messrasters ankommt.

Das Ergebnis vergleichen wir mit dem Zielniveau für die jeweilige Nutzung und optimieren die Anordnung. Die gesamte Berechnung enthält außerdem den Wartungsfaktor – eine Reserve dafür, dass Leuchten mit der Zeit etwas Leistung verlieren und verschmutzen. Die angegebenen Werte gelten deshalb auch nach Jahren im Betrieb, nicht nur am Tag der Installation.

Warum sich eine saubere Lichtplanung lohnt

Gut geplantes Licht ist mehr als „damit man etwas sieht“. Im Stadion entscheidet es darüber, wie gespielt wird: Die Spieler sehen den Ball rechtzeitig, in gleicher Qualität auf dem ganzen Spielfeld und ohne Blendung. Schlechtes Licht dagegen ermüdet die Augen, erhöht das Verletzungsrisiko und verdirbt den Zuschauern im Stadion und vor dem Bildschirm das Erlebnis.

Und dann ist da das Geld. Der Umstieg auf sparsame LED-Leuchten mit gezielter Optik senkt den Verbrauch gegenüber alten Entladungslampen meist auf einen Bruchteil, die Leuchten arbeiten jahrelang wartungsarm, und dank der hohen Effizienz amortisiert sich die Investition schnell. Deshalb achten wir in der Planung nicht nur auf die Beleuchtungsstärke, sondern auch auf Leistung, Effizienz und Lebensdauer – damit Sie für Licht bezahlen und nicht für Wärme und Verluste.

Eine Studie wie diese gibt außerdem Sicherheit schon vor dem Kauf: Sie wissen vorab, wie viele Leuchten Sie brauchen, wo sie hinkommen und welche Beleuchtungsstärke und welcher Verbrauch sich ergeben – und Sie kaufen nicht mehr als nötig. Ändert sich etwas (andere Masthöhe, anderer Lux-Wert, anderes Budget), rechnen wir neu und zeigen Varianten. Diese Studie haben wir als Beispiel erstellt; Ihre erstellen wir maßgeschneidert und kostenlos.

Häufige Fragen

Wie viele Leuchten brauche ich?

Genau so viele, wie die Berechnung für Ihre Fläche, Masthöhe und Zielbeleuchtungsstärke ergibt – nicht mehr und nicht weniger. In diesem Entwurf waren es 16 Leuchten. Für Ihren Platz rechnen wir es individuell.

Passt das in mein Budget?

Meistens ja – und oft günstiger als erwartet. Sparsame LED-Leuchten haben einen niedrigen Verbrauch und eine lange Lebensdauer, die Investition kommt über die Stromrechnung zurück. Gern rechnen wir auch eine Variante nach Ihrem Budget.

Wie lange dauert die Planung?

In der Regel erhalten Sie Lichtberechnung und Angebot innerhalb von 24 Stunden (werktags), nachdem uns Maße und Anforderungen vorliegen. Die Planung ist kostenlos und unverbindlich – und eine Grundlage, mit der Sie weiterarbeiten können.

Wie wir Beleuchtung planen

Wir planen nach Ihren Prioritäten – niedrigste Betriebskosten, höchste Lichtqualität oder schnelle Amortisation. Haben Sie keine Vorgabe, empfehlen wir die wirtschaftlichste Variante: eine ausgewogene Kombination aus Verbrauch, Preis, Lichtqualität und Effizienz. Immer mit dem Ziel, die Blendung so gering und die Gleichmäßigkeit so hoch wie möglich zu halten.

Lichtstudie · Fußballstadion

Eine mit DIALux überprüfte Lichtplanung. Unten lesen Sie für jede Stelle des Spielfelds ab, wie viel Licht dort ankommt – und vor allem, warum.

✓ Ziel erreicht: Die mittlere Beleuchtungsstärke liegt bei 306 lx bei einer Gleichmäßigkeit von 0,73 – das Licht ist auf der ganzen Fläche ausgeglichen, ohne dunkle Stellen.

Wie viel Licht ist das – und warum gerade so viel?

Die Beleuchtungsstärke wird in Lux (lx) gemessen und gibt an, wie viel Licht auf eine Fläche fällt. Zum Vergleich: Bei bedecktem Himmel sind es draußen etwa 1.000 lx, in einem üblichen Büro 500 lx, in einem Wohnzimmer am Abend kaum 100 lx. Beim Fußball hängt das nötige Niveau vom Anspruch ab: Für normales Training reichen etwa 200 lx, Wettkampfspiele ohne Fernsehübertragung brauchen rund 500 lx und Spiele mit TV-Übertragung bereits 1.000–1.500 lx.

Dieser Entwurf zielt auf 300 lx – also zwischen Trainings- und Wettkampfniveau – und erreicht rechnerisch 306 lx im Mittel über die gesamte Fläche. Entscheidend ist aber nicht nur der Mittelwert: Wären es an einer Stelle 800 und an einer anderen 200 lx, stimmt der Mittelwert – spielen kann man trotzdem nicht. Deshalb achten wir genauso auf die Gleichmäßigkeit (damit überall gleich gut zu sehen ist) und auf die Blendung (damit das Licht nicht in die Augen sticht). Alle drei Größen lösen wir gemeinsam schon in der Planung.

Lesen Sie die Beleuchtung an jeder Stelle ab

Das haben die wenigsten schon einmal gesehen: einen Grundriss der Fläche, auf dem jede Linie (Isolinie) Punkte gleicher Beleuchtungsstärke verbindet; die Zahlen daran sind Werte in Lux – genau wie Höhenlinien auf einer Wanderkarte. Wählen Sie eine beliebige Stelle auf dem Spielfeld und lesen Sie ab, wie viel Licht dort laut Berechnung ankommt. Je weiter die Linien auseinanderliegen und je ausgeglichener die Werte, desto gleichmäßiger ist die Beleuchtung.

Wo die Leuchten stehen – und warum

Der Grundriss zeigt die Anordnung der einzelnen Leuchten über der Fläche. Anordnung und vor allem Ausrichtung entscheiden über alles Wesentliche: über die Gleichmäßigkeit, darüber, wie viel Licht neben die Fläche fällt und verloren geht, und über die Blendung. Deshalb werden Position und Neigung der Leuchten in der Berechnung so lange optimiert, bis das Ergebnis stimmt.

So sieht der Entwurf räumlich aus

Das 3D-Modell vermittelt, wie die Leuchten angeordnet sind und wie die gesamte Anlage aussieht. Es entspricht den tatsächlichen Abmessungen des Spielfelds und der realen Position der Leuchten aus der Berechnung.

Die Lichtstärkeverteilung – wie die Leuchte ihr Licht „wirft“

Dieses Polardiagramm ist der Fingerabdruck der Leuchte. Es zeigt, in welche Winkel und wie stark sie ihr Licht abgibt – je weiter die Kurve vom Mittelpunkt entfernt ist, desto mehr Licht geht in diese Richtung. Genau die Form entscheidet, ob das Licht gezielt auf die Fläche fällt oder unnötig in die Umgebung und den Spielern in die Augen streut.

Deshalb geht es nicht nur um Watt: Zwei Leuchten mit gleicher Leistung können ein völlig anderes Ergebnis liefern, je nachdem, wie sie das Licht verteilen. Gezieltere Optik bedeutet gleiche Beleuchtungsstärke mit weniger Leistung – also eine niedrigere Stromrechnung. Die Kurve stammt aus der realen Messung der Leuchte, mit der gerechnet wurde.

Blendung – damit das Licht nicht in die Augen sticht

Im Sport ist Blendung ein zentrales Thema: Der Spieler verfolgt den Ball in der Luft – und blickt dabei direkt in Richtung der Leuchten. Bewertet wird die Blendung mit dem Kennwert GR (Glare Rating), den auch die DIN EN 12193 für Sportanlagen im Freien verwendet – je niedriger die Zahl, desto besser. In diesem Entwurf liegt der Höchstwert bei GR 46 und damit im zulässigen Bereich: Die Spieler werden nicht störend geblendet.

Dass die Blendung begrenzt bleibt, ist kein Zufall – es ist das Ergebnis der richtigen Optik sowie der passenden Höhe und Neigung der Leuchten. Deshalb zielen die Strahler auf das Spielfeld und nicht in die Umgebung, und das Licht ist so „beschnitten“, dass es weder Spieler noch Zuschauer stört.

Die eingesetzte Leuchte

Die Berechnung arbeitet nicht mit „irgendeinem“ Licht, sondern mit einer konkreten Leuchte und ihren real gemessenen Daten: 24 LED-Flutlichtstrahler mit je 164.564 lm bei 995,5 W. Die gesamte Anlage liefert 3.949.536 lm und nimmt 23.892 W auf.

Die Lichtausbeute von 165 lm/W gibt an, wie viel Licht die Leuchte pro Watt liefert – und schlägt sich direkt in der Stromrechnung nieder. Bei guten LED-Leuchten ist sie heute hoch, und das ist der wichtigste Grund, warum sich der Umstieg auf LED lohnt. Passende Strahler finden Sie unter LED-Beleuchtung für Stadien und LED-Beleuchtung für Sportplätze.

Dasselbe noch einmal in Graustufen

Dieselbe Fläche wie in der Falschfarbendarstellung, aber ohne Farben – nur mit den berechneten Werten. Im Druck und für einen schnellen Zahlenvergleich liest sich das manchmal besser.

Was die einzelnen Größen bedeuten

Beleuchtungsstärke (Lux)

Wie viel Licht auf die Fläche fällt. Die Grundzahl, die sagt, wie gut man hier sieht.

Gleichmäßigkeit (U0)

Verhältnis von niedrigstem zu mittlerem Wert – wie ausgeglichen das Licht auf der Fläche ist. Je näher an 1, desto besser; 0,73 bedeutet, dass es nirgends ausgeprägte dunkle Stellen gibt.

Blendung (GR)

Wie stark das Licht beim Blick in Richtung der Leuchten blendet. Niedriger ist besser; wir planen so, dass sie möglichst gering bleibt.

Lichtausbeute (lm/W)

Wie viel Licht die Leuchte pro Watt abgibt. Ein höherer Wert bedeutet einen sparsameren Betrieb.

Wartungsfaktor

Berücksichtigt, dass Leuchten mit der Zeit etwas Leistung verlieren und verschmutzen. Dadurch gelten die Werte auch nach Jahren, nicht nur für neue Leuchten.

So entsteht eine solche Berechnung

Das ist keine Schätzung nach Augenmaß. Den realen Ort – Abmessungen, Masthöhen, aber auch die Reflexionsgrade der Flächen – übertragen wir in das Berechnungsprogramm DIALux und platzieren die Leuchten im Modell genau dort, wo sie montiert werden sollen. Das Programm berechnet anschließend anhand der real gemessenen fotometrischen Daten jeder Leuchte, wie viel Licht an jedem einzelnen Punkt des Messrasters ankommt.

Das Ergebnis vergleichen wir mit dem Zielniveau für die jeweilige Nutzung und optimieren die Anordnung. Die gesamte Berechnung enthält außerdem den Wartungsfaktor – eine Reserve dafür, dass Leuchten mit der Zeit etwas Leistung verlieren und verschmutzen. Die angegebenen Werte gelten deshalb auch nach Jahren im Betrieb, nicht nur am Tag der Installation.

Warum sich eine saubere Lichtplanung lohnt

Gut geplantes Licht ist mehr als „damit man etwas sieht“. Im Stadion entscheidet es darüber, wie gespielt wird: Die Spieler sehen den Ball rechtzeitig, in gleicher Qualität auf dem ganzen Spielfeld und ohne Blendung. Schlechtes Licht dagegen ermüdet die Augen, erhöht das Verletzungsrisiko und verdirbt den Zuschauern im Stadion und vor dem Bildschirm das Erlebnis.

Und dann ist da das Geld. Der Umstieg auf sparsame LED-Leuchten mit gezielter Optik senkt den Verbrauch gegenüber alten Entladungslampen meist auf einen Bruchteil, die Leuchten arbeiten jahrelang wartungsarm, und dank der hohen Effizienz amortisiert sich die Investition schnell. Deshalb achten wir in der Planung nicht nur auf die Beleuchtungsstärke, sondern auch auf Leistung, Effizienz und Lebensdauer – damit Sie für Licht bezahlen und nicht für Wärme und Verluste.

Eine Studie wie diese gibt außerdem Sicherheit schon vor dem Kauf: Sie wissen vorab, wie viele Leuchten Sie brauchen, wo sie hinkommen und welche Beleuchtungsstärke und welcher Verbrauch sich ergeben – und Sie kaufen nicht mehr als nötig. Ändert sich etwas (andere Masthöhe, anderer Lux-Wert, anderes Budget), rechnen wir neu und zeigen Varianten. Diese Studie haben wir als Beispiel erstellt; Ihre erstellen wir maßgeschneidert und kostenlos.

Häufige Fragen

Wie viele Leuchten brauche ich?

Genau so viele, wie die Berechnung für Ihre Fläche, Masthöhe und Zielbeleuchtungsstärke ergibt – nicht mehr und nicht weniger. In diesem Entwurf waren es 24 Leuchten. Für Ihren Platz rechnen wir es individuell.

Passt das in mein Budget?

Meistens ja – und oft günstiger als erwartet. Sparsame LED-Leuchten haben einen niedrigen Verbrauch und eine lange Lebensdauer, die Investition kommt über die Stromrechnung zurück. Gern rechnen wir auch eine Variante nach Ihrem Budget.

Wie lange dauert die Planung?

In der Regel erhalten Sie Lichtberechnung und Angebot innerhalb von 24 Stunden (werktags), nachdem uns Maße und Anforderungen vorliegen. Die Planung ist kostenlos und unverbindlich – und eine Grundlage, mit der Sie weiterarbeiten können.

Wie wir Beleuchtung planen

Wir planen nach Ihren Prioritäten – niedrigste Betriebskosten, höchste Lichtqualität oder schnelle Amortisation. Haben Sie keine Vorgabe, empfehlen wir die wirtschaftlichste Variante: eine ausgewogene Kombination aus Verbrauch, Preis, Lichtqualität und Effizienz. Immer mit dem Ziel, die Blendung so gering und die Gleichmäßigkeit so hoch wie möglich zu halten.

Lichtstudie · Fußballstadion

Eine mit DIALux überprüfte Lichtplanung. Unten lesen Sie für jede Stelle des Spielfelds ab, wie viel Licht dort ankommt – und vor allem, warum.

✓ Ziel erreicht: Die mittlere Beleuchtungsstärke liegt bei 208 lx bei einer Gleichmäßigkeit von 0,66 – das Licht ist auf der ganzen Fläche ausgeglichen, ohne dunkle Stellen.

Wie viel Licht ist das – und warum gerade so viel?

Die Beleuchtungsstärke wird in Lux (lx) gemessen und gibt an, wie viel Licht auf eine Fläche fällt. Zum Vergleich: Bei bedecktem Himmel sind es draußen etwa 1.000 lx, in einem üblichen Büro 500 lx, in einem Wohnzimmer am Abend kaum 100 lx. Beim Fußball hängt das Niveau vom Anspruch ab: Für normales Training reichen etwa 200 lx, Wettkampfspiele ohne Fernsehübertragung brauchen rund 500 lx und Spiele mit TV-Übertragung bereits 1.000–1.500 lx. Die Anforderungen im Einzelnen legt die DIN EN 12193 fest.

Dieser Entwurf zielt auf 200 lx und erreicht rechnerisch 208 lx im Mittel über die gesamte Fläche. Entscheidend ist aber nicht nur der Mittelwert: Wären es an einer Stelle 800 und an einer anderen 200 lx, stimmt der Mittelwert – spielen kann man trotzdem nicht. Deshalb achten wir genauso auf die Gleichmäßigkeit (damit überall gleich gut zu sehen ist) und auf die Blendung (damit das Licht nicht in die Augen sticht). Alle drei Größen lösen wir gemeinsam schon in der Planung.

Lesen Sie die Beleuchtung an jeder Stelle ab

Das haben die wenigsten schon einmal gesehen: einen Grundriss der Fläche, auf dem jede Linie (Isolinie) Punkte gleicher Beleuchtungsstärke verbindet; die Zahlen daran sind Werte in Lux – genau wie Höhenlinien auf einer Wanderkarte. Wählen Sie eine beliebige Stelle auf dem Spielfeld und lesen Sie ab, wie viel Licht dort laut Berechnung ankommt. Je weiter die Linien auseinanderliegen und je ausgeglichener die Werte, desto gleichmäßiger ist die Beleuchtung.

Wo die Leuchten stehen – und warum

Der Grundriss zeigt die Anordnung der einzelnen Leuchten über der Fläche. Anordnung und vor allem Ausrichtung entscheiden über alles Wesentliche: über die Gleichmäßigkeit, darüber, wie viel Licht neben die Fläche fällt und verloren geht, und über die Blendung. Deshalb werden Position und Neigung der Leuchten in der Berechnung so lange optimiert, bis das Ergebnis stimmt. In diesem Entwurf sind die Strahler an vier 15 m hohen Masten montiert.

So sieht der Entwurf räumlich aus

Das 3D-Modell vermittelt, wie die Leuchten angeordnet sind und wie die gesamte Anlage aussieht. Es entspricht den tatsächlichen Abmessungen des Spielfelds und der realen Position der Leuchten aus der Berechnung.

Die Lichtstärkeverteilung – wie die Leuchte ihr Licht „wirft“

Dieses Polardiagramm ist der Fingerabdruck der Leuchte. Es zeigt, in welche Winkel und wie stark sie ihr Licht abgibt – je weiter die Kurve vom Mittelpunkt entfernt ist, desto mehr Licht geht in diese Richtung. Genau die Form entscheidet, ob das Licht gezielt auf die Fläche fällt oder unnötig in die Umgebung und den Spielern in die Augen streut.

Deshalb geht es nicht nur um Watt: Zwei Leuchten mit gleicher Leistung können ein völlig anderes Ergebnis liefern, je nachdem, wie sie das Licht verteilen. Gezieltere Optik bedeutet gleiche Beleuchtungsstärke mit weniger Leistung – also eine niedrigere Stromrechnung. Die Kurve stammt aus der realen Messung der Leuchte, mit der gerechnet wurde.

Blendung – damit das Licht nicht in die Augen sticht

Beim Sport ist Blendung entscheidend: Wer den Ball in der Luft verfolgt, blickt oft direkt in die Leuchten. Beschrieben wird die Blendung mit dem Kennwert GR (Glare Rating) – je niedriger die Zahl, desto besser. In diesem Entwurf liegt der Höchstwert bei GR 45 – ein guter Wert, störende Blendung ist nicht zu erwarten.

Geringe Blendung ist kein Zufall: Sie entsteht durch die richtige Wahl der Optik, der Lichtpunkthöhe und der Neigung der Leuchten. Deshalb zielen die Strahler auf die Spielfläche und nicht in die Umgebung, und das Licht ist so scharf begrenzt, dass es weder Spieler noch Zuschauer stört.

Die eingesetzte Leuchte

Die Berechnung arbeitet nicht mit „irgendeinem“ Licht, sondern mit einer konkreten Leuchte und ihren real gemessenen Daten: 16 LED-Flutlichtstrahler mit je 164.564 lm bei 995,5 W. Die gesamte Anlage liefert 2.633.024 lm und nimmt 15.928 W auf.

Die Lichtausbeute von 165 lm/W gibt an, wie viel Licht die Leuchte pro Watt liefert – und schlägt sich direkt in der Stromrechnung nieder. Bei guten LED-Leuchten ist sie heute hoch, und das ist der wichtigste Grund, warum sich der Umstieg auf LED lohnt. Passende Strahler finden Sie unter LED-Beleuchtung für Sportplätze.

Dasselbe noch einmal in Graustufen

Dieselbe Fläche wie in der Falschfarbendarstellung, aber ohne Farben – nur mit den berechneten Werten. Im Druck und für einen schnellen Zahlenvergleich liest sich das manchmal besser.

Was die einzelnen Größen bedeuten

Beleuchtungsstärke (Lux)

Wie viel Licht auf die Fläche fällt. Die Grundzahl, die sagt, wie gut man hier sieht.

Gleichmäßigkeit (U0)

Verhältnis von niedrigstem zu mittlerem Wert – wie ausgeglichen das Licht auf der Fläche ist. Je näher an 1, desto besser; 0,66 bedeutet, dass es nirgends ausgeprägte dunkle Stellen gibt.

Blendung (GR)

Wie stark das Licht beim Blick in Richtung der Leuchten blendet. Niedriger ist besser; wir planen so, dass sie möglichst gering bleibt.

Lichtausbeute (lm/W)

Wie viel Licht die Leuchte pro Watt abgibt. Ein höherer Wert bedeutet einen sparsameren Betrieb.

Wartungsfaktor

Berücksichtigt, dass Leuchten mit der Zeit etwas Leistung verlieren und verschmutzen. Dadurch gelten die Werte auch nach Jahren, nicht nur für neue Leuchten.

So entsteht eine solche Berechnung

Das ist keine Schätzung nach Augenmaß. Den realen Ort – Abmessungen, Masthöhen, aber auch die Reflexionsgrade der Flächen – übertragen wir in das Berechnungsprogramm DIALux und platzieren die Leuchten im Modell genau dort, wo sie montiert werden sollen. Das Programm berechnet anschließend anhand der real gemessenen fotometrischen Daten jeder Leuchte, wie viel Licht an jedem einzelnen Punkt des Messrasters ankommt.

Das Ergebnis vergleichen wir mit dem Zielniveau für die jeweilige Nutzung und optimieren die Anordnung. Die gesamte Berechnung enthält außerdem den Wartungsfaktor – eine Reserve dafür, dass Leuchten mit der Zeit etwas Leistung verlieren und verschmutzen. Die angegebenen Werte gelten deshalb auch nach Jahren im Betrieb, nicht nur am Tag der Installation.

Warum sich eine saubere Lichtplanung lohnt

Gut geplantes Licht ist mehr als „damit man etwas sieht“. Im Stadion entscheidet es darüber, wie gespielt wird: Die Spieler sehen den Ball rechtzeitig, in gleicher Qualität auf der ganzen Fläche und ohne Blendung. Schlechtes Licht dagegen ermüdet die Augen, erhöht das Verletzungsrisiko und verdirbt Zuschauern das Erlebnis.

Und dann ist da das Geld. Der Umstieg auf sparsame LED-Leuchten mit gezielter Optik senkt den Verbrauch gegenüber alten Entladungslampen meist auf einen Bruchteil, die Leuchten arbeiten jahrelang wartungsarm, und dank der hohen Effizienz amortisiert sich die Investition schnell. Deshalb achten wir in der Planung nicht nur auf die Beleuchtungsstärke, sondern auch auf Leistung, Effizienz und Lebensdauer – damit Sie für Licht bezahlen und nicht für Wärme und Verluste.

Eine Studie wie diese gibt außerdem Sicherheit schon vor dem Kauf: Sie wissen vorab, wie viele Leuchten Sie brauchen, wo sie hinkommen und welche Beleuchtungsstärke und welcher Verbrauch sich ergeben – und Sie kaufen nicht mehr als nötig. Ändert sich etwas (andere Masthöhe, anderer Lux-Wert, anderes Budget), rechnen wir neu und zeigen Varianten. Diese Studie haben wir als Beispiel erstellt; Ihre erstellen wir maßgeschneidert und kostenlos.

Häufige Fragen

Wie viele Leuchten brauche ich?

Genau so viele, wie die Berechnung für Ihre Fläche, Masthöhe und Zielbeleuchtungsstärke ergibt – nicht mehr und nicht weniger. In diesem Entwurf waren es 16 Leuchten. Für Ihre Anlage rechnen wir es individuell.

Passt das in mein Budget?

Meistens ja – und oft günstiger als erwartet. Sparsame LED-Leuchten haben einen niedrigen Verbrauch und eine lange Lebensdauer, die Investition kommt über die Stromrechnung zurück. Gern rechnen wir auch eine Variante nach Ihrem Budget.

Wie lange dauert die Planung?

In der Regel erhalten Sie Lichtberechnung und Angebot innerhalb von 24 Stunden (werktags), nachdem uns Maße und Anforderungen vorliegen. Die Planung ist kostenlos und unverbindlich – und eine Grundlage, mit der Sie weiterarbeiten können.

Wie wir Beleuchtung planen

Wir planen nach Ihren Prioritäten – niedrigste Betriebskosten, höchste Lichtqualität oder schnelle Amortisation. Haben Sie keine Vorgabe, empfehlen wir die wirtschaftlichste Variante: eine ausgewogene Kombination aus Verbrauch, Preis, Lichtqualität und Effizienz. Immer mit dem Ziel, die Blendung so gering und die Gleichmäßigkeit so hoch wie möglich zu halten.
